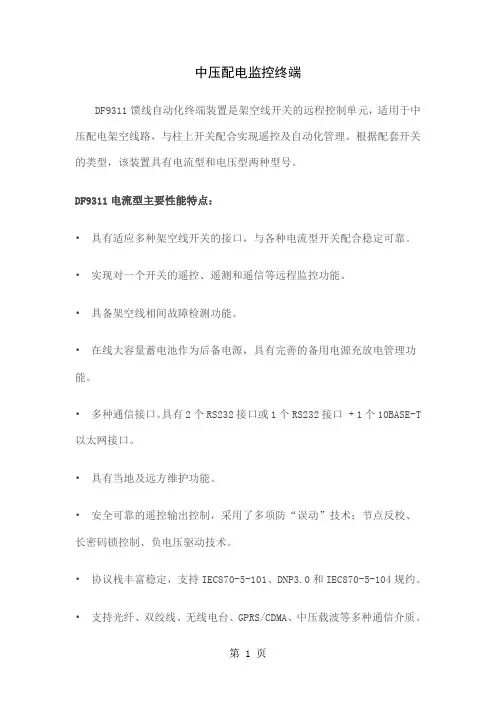

东方电子DF9311中压配电监控终端介绍共9页word资料
中压配电监控终端DF9311馈线自动化终端装置是架空线开关的远程控制单元，适用于中压配电架空线路，与柱上开关配合实现遥控及自动化管理。
根据配套开关的类型，该装置具有电流型和电压型两种型号。
DF9311电流型主要性能特点：•具有适应多种架空线开关的接口，与各种电流型开关配合稳定可靠。
•实现对一个开关的遥控、遥测和遥信等远程监控功能。
•具备架空线相间故障检测功能。
•在线大容量蓄电池作为后备电源，具有完善的备用电源充放电管理功能。
•多种通信接口。
具有2个RS232接口或1个RS232接口 + 1个10BASE-T 以太网接口。
•具有当地及远方维护功能。
•安全可靠的遥控输出控制，采用了多项防“误动”技术：节点反校、长密码锁控制、负电压驱动技术。
•协议栈丰富稳定，支持IEC870-5-101、DNP3.0和IEC870-5-104规约。
•支持光纤、双绞线、无线电台、GPRS/CDMA、中压载波等多种通信介质。
•采用全工业级低功耗技术设计，宽温度范围(-40℃--+75℃)，满足在户外恶劣环境运行的要求。
•挂箱防雨、防尘、防潮，防护等级达到IP54。
DF9311V电压型主要性能特点：•实现对一个开关的遥控、遥测和遥信等远程监控功能。
•具有适应电压型开关（如VSP5）的接口，可以实现基于“电压-时间”模式的馈线故障检测、隔离和恢复，处理过程不依赖于后备电源和通讯系统。
•多种通信接口。
具有2个RS232接口或1个RS232接口 + 1个10BASE-T 以太网接口。
•具有当地及远方维护功能。
•安全可靠的遥控输出控制，采用了多项防“误动”技术：节点反校、长密码锁控制、负电压驱动技术。
•协议栈丰富稳定，支持IEC870-5-101、DNP3.0和IEC870-5-104规约。
•支持光纤、双绞线、无线电台、GPRS/CDMA、中压载波等多种通信介质。
•采用全工业级低功耗技术设计，宽温度范围(-40℃--+75℃)，满足在户外恶劣环境运行的要求。
配电系统概论、接线方式、主要设备及有源配电网
配电网二次系统主要包括
继电保护系统 控制系统 配电网自动化系统
01 第一节 配电网概论
继电保护系统：其作用是在配电网中的电力元件（如线路、
配电变压器等）发生故障或出现异常运行状态时，向相关的 断路器发出跳闸命令或者发出警告信号，切除故障元件或消 除异常运行状态，以保证配电网安全运行。
控制系统：主要指电压无功和电能质量控制系统。利用有
配电系统概论
目录
第一节 配电网概论 第二节 配电网接线方式 第三节 配电网主要设备 第四节 有源配电网 第五节 总结
01 第一节 配电网概论
一、配电网概念
配电网是指从输电网（或本地区发电厂）接受电力，就 地或逐级向各类用户供给和配送电能的电力网。 配电网设施（又称配电元件）主要包括变电站、开闭所、 配电所（室）、配电线路、断路器、负荷开关、配电变 压器等。 配电网与配电网二次系统（包括保护、控制与自动化以 及计量设备等）组成的整体系统称为配电系统，习惯上 称为供电系统。
01 第一节 配电网概论
二、配电网分类
• 根据电压等级
• 根据配电线路 • 根据所在地域
或服务对象
高压配电网 中压配电网 低压配电网 架空配电网 电缆配电网 架空线与电缆混合配电网 城市配电网
农村配电网
01 第一节 配电网概论
图1-1 电力系统各级电压网络划分示意图
在图1-1中标出了输电网与配电网划分示意，二者之间的分 界点是超高压/高压变电站的低压侧母线，而配电网与用户 的分界点是用户进线处。
02 第二节 配电网接线方式
2. 电缆网络接线方式 电缆线路故障率低、供电可靠性高、不占用空间、不影响环境美观，
广泛用于城市配电网中。 （1）单环网
01 第一节 配电网概论
中压配电现状分析主要知识点-2010(吐血推荐)
中压配电网现状分析主要知识点1、中压配电网现状分析的必要性对于常规意义的中压配电网规划，主要工作内容是由解决现状网存在的问题和解决新增负荷问题构成的，所以首先要掌握一个地区现状网存在的问题才能去更好的完成规划工作。
现状分析应该根据规划目的有针对性的确定分析内容，需要了解中压配电网各个内容组成分部对中配配电网整体供电能力和供电质量的影响。
2、配电网上级电源分析内容我国现状电压等级分类见表1表1 电压等级中压配电网上级电源：是指供中压配电网的高压变电站、直供中压配电网的电厂和直供中压配电网的分布式电源。
2.1 变电站负载率1、变电站负载率：变压器实际承担的负荷与其容量之比，用于反应变压器的承载情况，变电站负载率=变电站负荷（MW）/变电站总容量（MV A）/功率因数。
2、变电站负载率分类：变电站最大负载率、变电站平均负载率和变电站最小负载率。
（1）变电站最大负载率=变电站年最大负荷（MW）/变电站总容量（MV A）/功率因数；（2）变电站平均负载率=变电站最大负荷（MW）*负荷率/变电站总容量（MV A）/功率因数（最小负荷率=变电站最小负荷/变电站最大负荷）；（3）变电站最小负载率=变电站最小负荷（MW）/变电站总容量（MV A）/功率因数。
2、变电站负载率分析必要性（1）变电站最大负载率分析必要性：中压配电网规划新增10kV线路要考虑从哪个变电站新出线，一个变电站能否新出新出线一般由以下几点决定，变电站负载率的高低、变电站是否有剩余（10kV、20kV）出线间隔和是否有出线的走廊，为使规划更具有可操作性，对变电站负载率分析是十分必要的，同时对变电站最大负载率的分析还能对主网提出建议；（2）变电站平均负载率分析必要性：变压器的负载率的大小直接和经济运行情况相关，所以为了更准确的把握变电站运行情况，对变电站的平均负载率分析是十分必要的；3、变电站负载率分析措施：主要分析变电站的负载率是否合理，若变电站的负载率比较低，同时还有剩余出线间隔（10kV、20kV），在规划过程中可以考虑从该变电站新出线路，使得该变电站尽快满足经济运行负载率，如果负载率偏高，在规划中应该通过其它变电站新出或者改造已有10kV线路切割该变电站中压出线所带负荷。
配电网概述及相关管理体系
按照项目计划和预算，组织施工 队伍进行建设，加强项目质量监 督和安全管理。
竣工验收与结算
组织项目竣工验收，进行工程结 算和资产移交工作。
项目立项与可行性研究
开展项目立项和可行性研究工作， 确保项目符合规划要求和建设标 准。
项目后评估与总结
对项目进行后评估和总结，积累 经验教训，提高项目管理水平。
05
分散式管理体制
分散式管理体制下，配电网的各个环节由不同的机构分别负责，这种体制有利于 发挥各机构的专长和优势，但需要良好的协调机制来确保各机构之间的有效合作 。
配电网管理流程
规划流程
配电网规划是确保配电网持续、稳定运行的关键环节，规划流程包 括需求分析、方案制定、方案评估和决策等步骤。
建设流程
配电网建设是实现规划目标的重要手段，建设流程包括项目立项、 设计、采购、施工和验收等步骤。
配电网的分类与特点
分类
根据电压等级，配电网可分为高压配 电网、中压配电网和低压配电网。根 据接线方式，可分为放射式、环网式 、树干式和网格式等。
特点
配电网具有电压等级多、接线方式灵 活、能够满足各种不同用户需求等特 点。
配电网的重要性和作用
重要性
配电网是电力系统的重要组成部分，承担着向用户提供安全、可靠、优质电能 的使命，是保障社会生产和人民生活的重要基础设施。
状态检修
通过监测设备状态，及时 发现潜在问题并进行维修， 避免设备故障。
紧急维修
在配电网发生故障时，迅 速组织人员进行抢修，尽 快恢复供电。Байду номын сангаас
配电网的故障处理与预防
故障定位
利用自动化系统快速定位故障点， 提高故障处理效率。
故障隔离
第十章 中压电网中的主要电气设备
例：ZN3-10/630-25
开断电流(kA) 断流容量(MV.A)
额定电流(A)
其它标志-
G-改进型 Ⅰ Ⅱ -断流能力代号 Ⅲ
27
断路器铭牌设计举例-EV12S
产品型号
产品序列号
额定电压
雷电冲击耐压
工频耐压
额定频率
额定电流
额定短时耐受电流
例：FN3-10RT
安装场所-
R-带熔断器
S-熔断器装 在开关上端
最大开断电流(A) 额定电流(A)
19
隔离开关
§主要功能特点：
§隔离开关的结构比较简单，断开后有明显可见的断开间隙 §隔离电源，将检修设备与电源隔离，以保证检修工作安全进行 §倒闸操作。投入备用母线以及改变运行方式均需隔离开关配合断路器来完成 §没有专门的灭弧装置，因此不允许带负荷操作，但可以分合小电流回路。如避雷
§关合能力
§额定短路关合能力 Ima
kA
§ 分断能力
§额定有功负载分断能力 I1（=Ir）
A
§额定闭环开断电流（=Ir）
A
§额定空载变压器开断电流（=1%Ir） A
§额定电缆充电开断电流
§额定线路充电开断电流
§ 手动或者电动操作
18
负荷开关
F-高压负荷开关-产品名称 N-户内 -安装场所 W-户外 设计序号 额定电压(kV)
电机
合闸线圈
分闸线圈/第二分闸 线圈
操作顺序
直流分量
环境空气温度
断路器等级
28
接触器
§主要功能特点：
§不用手动操作，只有一个休止位置 §能关合、承载、分断正常工作电流 §有些具有短路分断和关合能力 §用于控制频繁操作的回路（例如：电动机） §可与熔断器配合使用作为电动机的控制和保护
配电网一次设备简介
（3）转角杆在线路方向需要改变
的转角处，正常情况下除承受导线等 垂直载荷和内角平分线方向的水平风 力荷载外，还要承受内角平分线方向 导线全部拉力的合力，在事故情况下 还要能承受线路方向导线的重量，它 有直线型和耐张型两种型式，具体采 用哪种型式可根据转角的大小来确定 。
配电网架空线路
2.杆塔类型
3.电缆沟道敷设 优点是：检修、更换电缆较方便，灵活多样，转弯方便， 可根据地坪高程变化调整电缆敷设高程。 缺点是：施工检查及更换电缆时须搬运大量盖板，施工时 外物不慎落入沟时易将电缆碰伤。
第46题
配电网电缆线路
（四）电缆的分支箱 第54题
电缆分支箱是配电线路中，电缆与电缆，电缆与其他电器 设备连接的中间部分，其连接组合方式简单方便，灵活，具有 全绝缘、全封闭、防腐蚀、免维护、安全可靠性等性能，广泛 用于商业中心、工业园区、城市住宅小区。 作用：1.电缆分接 2.电缆转接
隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分
、合电路，但其断开时可以形成可见的明显开断点和安全距离。因没有断 流能力，只能用其它设备将线路断开后再操作。一般需要带有防止开关带
负荷误操作的联锁装置。
配电网开关类设备
（二）柱上配电开关
4.柱上重合器 第71题
重合器是指本身具备故障电流检测和操作顺序控制与执行功能，无需 提供附加继电保护和操作装置的开关设备。它能够自动检测通过重合器主 回路的电流，故障时按反时限保护自动开断故障电流，并依照预定的延时
作用下自动跳闸，切除短路故障。
配电网开关类设备
（二）柱上配电开关
1.柱上断路器
配电网开关类设备
（二）柱上配电开关
2.柱上负荷开关 第67题
高低压配电系统基本概念设备简介及安全操作培训讲座共94页文档
高低压配电系统基本概念设备简介及安全操作培训讲座共94页文档第一部分：基本概念1.高低压配电系统的定义：高低压配电系统是指将电能从电源送至用户的系统，其中包括变电站、配电房、配电变压器等设备。
2.高低压电能的传输：高低压电能的传输可以通过变电站将高压电能转换为低压电能，并通过配电房将电能分配给用户。
3.高低压电路的分类：高低压电路可以分为传输线路、配电线路和用户线路，其中传输线路主要用于长距离的电能传输，配电线路用于电能分配，用户线路直接连接用户设备。
第二部分：设备简介1.变电站：变电站是高低压配电系统的重要组成部分，用于将高压电能转换为低压电能。
变电站包括变压器、断路器和隔离开关等设备。
2.配电房：配电房是电能分配的中心，常见的配电房设备包括开关柜、电流互感器和电压互感器等。
3.配电变压器：配电变压器用于将高压电能转换为低压电能，以供用户使用。
4.断路器：断路器用于在电路发生故障时切断电流，以保护设备和人员的安全。
第三部分：安全操作培训1.安全操作要求：在高低压配电系统中，必须确保电路处于可靠的工作状态，严禁擅自进行改动或维修。
2.安全操作技巧：在操作配电设备时，应按照正确的顺序进行操作，使用绝缘工具和个人防护装备，注意电路的负荷和运行情况。
3.预防电击事故：避免触摸带电部件，确保设备绝缘良好，定期检查设备的绝缘电阻。
4.灭火器的使用：了解不同类型的灭火器的使用方法，并在遇到火灾时采取正确的灭火措施。
5.紧急事故处理：在遇到紧急情况时，应立即切断电源，并采取适当的紧急救援措施。
以上是高低压配电系统基本概念、设备简介及安全操作培训讲座的摘要，详细内容请参考完整的94页文档。
中压配电网线路
中压配电网线路目录第一节架空线路第二节电力电缆线路目录第一节架空线路一.架空线路的组成二.架空线路的架设要求三.架空线路的运行维护架空线路主要由下表所列器材组成：名称图片名称图片水泥杆金具铁塔杆绝缘子架空裸导线横担架空绝缘导线拉线接地接地装置（一）杆塔1、杆塔的作用架空配电线路的杆塔是用于支撑导线，并使导线与地面、建筑物、电力导线、通信线以及其他被跨越物之间保持一定的安全距离。
2、杆塔按材料分类架空配电线路的杆塔按采用的材料分可分为钢筋混凝土电杆类、铁塔类、木杆类三种类别。
钢筋混凝土电杆示意图架空铁塔示意图（1）钢筋混凝土电杆优点：目前最为广泛的一种电杆，使用年限长，相对于金属杆和木杆维护工作量小；缺点：主要整体较为笨重，电杆整体为细长构件，在装卸运输及安装过程中稍有不慎，很容易出现裂缝。
按制造工艺分类：普通钢筋混凝土电杆、预应力和部分预应力钢筋混凝土电杆三种；按形状分类：分拔梢杆和等径杆两种，使用最多的为拔梢杆，其拔梢度为1:75，即每沿轴线延伸1m，直径相差约13.3mm。
（2）钢管电杆和铁塔优点：机械强度大，使用年限长，便于运输和组装，还可以减少拉线设置；缺点：消耗钢材量大，造价高，需要经常进行防腐维护，基础施工复杂；按结构分类：分为组装式铁塔和预制式钢管塔，组装式铁塔由各种角铁组成，应采用热镀锌防腐处理，组装耗时。
预制式钢管塔多为插接式钢管杆，安装方便，但比较笨重，给运输和施工带来不便。
（3）木杆优点：木杆已很少使用，主要优点是质量轻，加工安装都比较方便；缺点：容易腐朽，特别是埋入地中的部分，使用年限较短。
钢管电杆铁塔3、杆塔按用途分类架空配电线路的杆塔按用途分可分为直线杆、耐张杆、转角杆、终端杆、分支杆等。
（1）直线杆直线杆位于架空线路的直线段上，是线路导线的支撑点，能承受导线、绝缘子、金具等的自重和侧向风力，但并不能承受顺线路方向的导线张力。
（如图）（2）耐张杆耐张力杆即承力杆，又称断连杆，能够在正常运行情况下和断线故障情况下承受顺线路方向的不平衡张力，同时将线路分隔成若干个耐张段，以加强机械强度，当线路出现倒杆、断线故障时，可将事故限制在两个耐张杆之间。
10kV及以下常用配电设施设备介绍
10kV及以下常用配电设施设备介绍1. 户内常见配电设施设备1.1高压配电柜主要用于分配由上级变电站或开闭所引入的10kV电源，并对下级设备提供保护。
主要用于工矿企业以及小区配电所的受电、送电及大型电动机控制和保护、变压器保护等。
常见的柜型有：铠装型移开式交流金属封闭开关柜、环网柜、固定柜等。
1.1.1铠装型移开式交流金属封闭开关柜（10kV级别一般叫中置柜）KYN28A-12（GZS1）该柜型为现阶段最常用的10kV柜型，可根据电气一次系统图的要求配置VS1、VD4、ZN78等真空断路器配合微机保护作为设备保护柜使用，也作高压计量柜、PT柜、站用变柜和隔离柜等使用。
该柜型标准尺寸宽800mm，高2360mm，深1500mm（电缆进线）\1660mm（架空进线用）。
1.1.2 环网柜HXGN□-12该柜型也是常用的10kV柜型（额定电流630A及以下），柜内主要配置FZN、FLN、FN等负荷开关，并配合高压熔断器，或安装GN24隔离刀、VS1（VD4、ZN78等）系列断路器、微机保护等为下级设备提供保护，也可配置为高压计量柜、PT柜和隔离柜等。
此柜型有非常多的系列和变型，尺寸主要有宽400～1000mm，高1800～2200mm，深900～1000mm。
1.1.3 固定柜该柜型现在还在使用，但因其体积较大（标准尺寸1200×1200×2650）不作为主流配电柜使用，常见其改型用在10kV高压无功补偿柜、高压软启动柜、高压变频器柜等。
其作为配电柜时上下各装一把GN系列高压隔离刀，中间安装VS1、VD4、ZN78等真空断路器；作为无功补偿柜时安装真空接触器、高压电容、电抗器、消弧线圈等；高压软启动柜和变频器柜安装可控硅部件及其控制电路。
1.1.4 高压开关柜柜内常用设备①真空断路器真空断路器（VS1、ZN63A）用于切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时通过保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力。
中压开关柜简介
中压开关柜简介
中压开关柜外壳防护等级的概念 外壳的防护等级由IP+第一位特征数字 （对人、异物、灰尘进入）+第二位特征数 字（对外部可能进入水限定）+附加字母+补 充字母组成，不要求特征数字则由X代替， （两个特征数字都不要求时用XX代替）。 IP 代码是国际防护（International Protection）的 两个英文单词第一字母的大写。 例如：外壳防护等级 IP3X
中压开关柜简介
西安高压电器研究院研发中心 王平
2011年8月
高压开关的应用
高压开关设备在电力系统中的使用
中压开关柜简介
高压开关的应用
500 kV 发电厂／变压器 220 kV 最终用户 变电站
110 kV
总变（配）电站 二级变电所／开闭所 10 kV
环网柜
高压开关设备在电力系统中的使用 中压开关柜简介
中压开关柜简介
户内真空断路器（40.5kV）——ZN65A
ZN65A—40.5 •真 空 灭 弧 室 为 中 封 结 构 ， 触 头 为 CuCr50 材料，杯状纵磁场结构，采用 一次封排工艺，使灭弧室开断性能较 高，截流值低，且有很长的电寿命 •本断路器在设计，零部件选材、表面 处理，工艺方法均采取了有效措施，如 在真空管上出线联结上采用球面接触， 使灭弧室受力更合理，在轴销等一些零 件采用先进表面处理工艺使零件更耐磨 。故此机械寿命达120000次为国内首创 产品
中压开关柜简介
空气绝缘的真空断路器
SIEMENS 3AH系列
●3AH1为通用型、3AH2频繁操作型 （60000次）3AH3大容量（63kA, 特 大容量3AH38为发电机用、120000A、 80kA）、3AH4高频繁操作（120000 次）3AH5经济型 ●采用特殊形状触头和专门研制的触 头材料，断路器具备非常好特性，应 用范围广 ●3AH几乎不含塑料制品，增强了安 全性 ●标准型移动部件采用无磨损材料制 成，使用长效润滑油，不必进行补充 润滑。 ●可靠高，通过大量试验证明其免维 护性 ●可理想切合感性和容性负荷
配电设备基础知识
配电网网架结构
国外发达城市配电网结构
〔参考〕常预备方式的概要
22kV客户 （由２号线供给）
Annex C 1
22kV客户 （由３号线供给）
22kV Cu-CVT100sq
１号线
22kV Cu-CVT 325sq×3cct
变
２号线
电
所
３号线
22kV客户 （由１号线供给）
22kV客户 （由３号线供给）
配电网网架结构
中压配电网网架
巴黎在实施配网自动化过程中注重简单实用，在数据提取上只 是采集必须的数据，如电网故障数据、设备故障数据；对自动 化设备要求安装简易、少维护的设备。
法国配电公司还根据其地域配电网特点，充分考虑降低配网自 动化建设投资，大量配置具备通信功能的故障指示器，故障信 息可以直接发送到SCADA，快速锁定故障区段，缩短故障查找时 间。
配电系统的基本概念
区分两个概念
开关站: 设有10kV配电进出线，对功率进行再分配的配电设施。起到变电 站母线延伸的作用，可用于解决变电站进出线间隔有限或进出线走 廊受限，在区域中起到电源支撑的作用。必要时可附设配电变压器。
环网单元： 用于10kV电缆线路分段、联络及分接负荷的配 电设施，按结构可分为整体式和间隔式，按使 用场所可分为户内环网单元和户外环网单元 （户外环网单元安装于箱体中时亦称开闭器）， 也称环网柜。
中压配电网网架-电缆网
N供1备
母线1 母线2
母线3 母线4
母线1
母线2
“N-1”单环
母线3
母线4
配电网网架结构
中压配电网网
50% 45% 40% 35% 30% 25% 20% 15% 10%
5% 0%
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中压配电网主要设备简介
一、配电变压器
1．设备分类
按相数三相和单相
按绕组绝缘油浸式和干式
铁芯材质电工钢片和非晶合金
按性能水平代号（损耗值）7型、9型、11型、13型、15型铁芯结构叠铁芯和卷铁芯
按安装方式落地安装、杆架式安装
箱变组合式变压器（美式）、预装式变电站（欧式）
一般只有非晶合金才能做到15型的性能水平，卷铁芯能做到13型的性能水平，较强的厂家叠铁芯也能做到13型水平。
国家将7型列为1998年12月31日前应淘汰[注1]的产品，9
型及以上为节能产品，南方电网公司界定11型及以上为节能
产品。
3．图片示例
（1）非晶合金变压器
（2）干式变压器
（3）组合式变压器（美式）
（4）预装式变电站（欧式）二、断路器与负荷开关
1．设备分类
按灭弧介质真空、SF6、油
按操动机构电磁、弹簧（直式）、弹簧（涡卷）、永磁
按主绝缘SF6、油、环氧树脂
按结构分体、整体
按安装方式户内、户外（柱上、落地）
按开断容量断路器和负荷开关
按使用位置
分段、联络、分支（界）
和功能
以油为灭弧介质的断路器目前已属于淘汰类产品，10kV 线路上常采用的是真空断路器和SF6负荷开关。
3．图片示例
（1）ZW32真空断路器
（2）永磁机构柱上断路器
（3）负荷开关
三、开关柜
1．设备分类
应用于室内，按开关配置分为负荷开关柜、负荷开关-熔
断器组合电器柜、断路器柜三种类型，在开关站常采用断路器柜，配电变压器保护常采用负荷开关-熔断器组合电器柜。
根据开关柜的绝缘介质，开关柜可分为气体绝缘开关柜〔注2〕、空气绝缘开关柜〔注3〕。
一般采用空气绝缘开关柜，在有占地小、占空间小和防潮等特殊要求时，才采用气体绝缘开关柜。
3．图片示例
（1）空气绝缘开关柜
（2）气体绝缘开关柜
四、户外开关箱（环网柜）
1．设备分类
指应用于户外，设有母线及其进出线设备、完成接受并分配电力、能开断电流的配电设施，多采用气体绝缘柜、三工位SF6负荷开关，也有采用真空负荷开关加气体绝缘。
气体绝缘形式又分为共箱式气体绝缘开关柜[注4]、单元式气体绝缘开关柜[注5]两种。
箱体可分别采用不锈钢、GRC[注6]、SMC[注7]三种材料。
另有真空断路器与固体绝缘的组合方式，但目前应用还不多。
3．图片示例
五、电缆分接箱（电缆分支箱）
1．设备分类
用来对电缆线路实施分接、分支、接续及转换电路的设备。
为了与户外开关箱相区别，电缆分接箱应不含任何开关设备。
箱体可分别采用不锈钢、GRC、SMC三种材料电缆分接箱与户外开关箱共同的技术要求：
（1）采用全绝缘、全密封、全屏蔽结构，不需要外部绝缘距离。
（2）防尘防潮、抗洪水、耐腐蚀、免维护，适合任何恶劣环境。
外壳应满足使用场所的要求，防护等级不应低于IP3X 级。
电缆附件应采用高品质冷缩产品，分接箱内宜预留备用电缆接头。
3．图片示例
注1：经国务院批准,1999年1月国家经贸委发布了《淘汰落后生产能力、工艺和产品的目录(第一批)》(国家经贸委令第6号)，并规定限期坚决淘汰本目录所列的落后生产能力、工艺和产品，一律不得新上、转移、生产和采用本目录所列的生产能力、工艺和产品。
注2：气体绝缘开关柜是一种把GIS的SF6的绝缘技术、密封技术与空气绝缘的金属封闭开关设备制造技术有机地相结合，将各高压元件设置在箱式密封容器内，使之充入较低压力的绝缘气体，利用现代加工手段而制成的成套系列化产品，俗称充气柜。
注3：空气绝缘开关柜是指以空气作为绝缘介质的金属封闭开关设备，通常分为中置柜、固定柜。
注4：共箱式气体绝缘开关柜是指两个及以上开关单元安装在一个气体绝缘的全封闭的气箱中；
注5：单元式气体绝缘开关柜是指单个开关安装在一个独立的气体绝缘的全封闭气箱中。
注6：GRC指玻璃纤维加强型水泥材料，以水泥和玻璃纤维为主要原料，用玻璃纤维替代钢筋的作用，是玻璃纤维增强型水泥达到类似于钢筋水泥，并能够抗紫外线辐射、机械强度高、隔热、防潮、阻燃、防冻、耐腐蚀、抗冲击。
注7：SMC指热固型材料，简称SMC（Sheet Molding Compound），即玻纤增强的不饱和聚酯树脂。
SMC是玻纤增强材料，具有高的强度和弹性模量，耐腐蚀性强。
