路由器原理与技术07
《路由器原理与技术》课件
03
路由器关键技术
防火墙技术
防火墙技术概述
防火墙是网络安全的重要组件， 用于隔离内部网络和外部网络， 防止未经授权的访问和数据泄漏
。
防火墙工作原理
防火墙通过检测和过滤数据包，对 网络流量进行控制，只允许符合安 全策略的数据包通过。
防火墙部署方式
常见的防火墙部署方式包括路由模 式、桥接模式和透明模式，根据不 同的网络环境和安全需求选择合适 的部署方式。
THANKS
感谢观看
《路由器原理与技术》PPT课 件
目录
• 路由器概述 • 路由器工作原理 • 路由器关键技术 • 路由器配置与管理 • 路由器应用与发展趋势
01
路由器概述
路由器定义
路由器定义
路由器是一种网络设备，用于在不同 的网络之间转发数据包，实现网络互 联。
路由器工作原理
路由器通过路由协议（如RIP、OSPF 、BGP等）来维护路由表，根据目的 地址选择最佳路径，将数据包转发到 下一个路由器或目的地。
下一跳地址、接口等信息。
路由器通过定期更新路由表，确保路由信息的实时性和准确性
03 。
路由协议
1
路由协议是路由器之间进行路由信息交换的协议 ，常见的路由协议包括OSPF、BGP、RIP等。
2
路由协议通过不同的机制和算法，自动发现和维 护路由信息，确保路由器能够正确地进行路由选 择。
3
不同的路由协议适用于不同的网络规模和拓扑结 构，需要根据实际情况选择合适的路由协议。
网络互连，提高网络使用效率。
VPN部署方式
VPN部署方式包括远程访问VPN和站点到站点VPN，根据 实际需求选择合适的部署方式。
NAT技术
NAT技术概述
无线路由的工作原理
无线路由的工作原理无线路由器的工作原理是通过无线局域网（WLAN）技术将互联网信号传输到连接在同一网络下的多个设备上。
下面将详细介绍无线路由器的工作原理。
1. 无线信号传输：无线路由器通过内置的天线将无线信号发射出去，设备上的电子器件（例如手机、电脑、平板电脑等）可以通过无线网卡接收到这个信号。
路由器将从互联网服务提供商（ISP）处接收到的数据转换为无线信号，然后通过天线发射出去。
2. 网络地址转换（NAT）：当数据通过无线路由器传输时，路由器使用网络地址转换（NAT）技术分配IP地址。
NAT将局域网内设备的私有IP地址映射到公共IP地址上，以便与互联网进行通信。
这使得多个设备可以共享一个公共IP地址，并且在互联网上似乎只有一个IP地址。
3. 数据分组和路由：无线路由器还负责将收到的数据分组并将其路由到目标设备。
数据包括源IP地址、目标IP地址和要传输的数据。
路由器会根据目标IP地址来判断数据是发送到本地设备还是发送到互联网上。
4. 无线加密和安全性：无线路由器通常提供无线加密功能，例如WEP（有线等效隐私）、WPA（Wi-Fi保护访问）或WPA2（Wi-Fi保护访问第二代）等加密协议。
这些协议用于保护无线信号的安全性，以防止未经授权的设备接入网络。
5. 频段选择和信道管理：无线路由器可以在不同的频段（如2.4GHz和5GHz）之间进行切换，以避免干扰和拥堵。
同时，它还可以管理和调整信道，以提供更好的无线连接质量。
总之，无线路由器通过将互联网信号转换为无线信号并使用NAT技术进行路由和地址分配，实现了多个设备之间的互联和无线上网功能。
路由器原理 路由器的工作原理详细说明
路由器原理路由器的工作原理详细说明路由器原理：路由器的工作原理详细说明一、引言在网络通信中，路由器是一种用于转发数据包的设备，它能够将数据包从源地址转发到目标地址。
本文将详细介绍路由器的工作原理，包括数据包转发、路由选择算法、路由表管理等方面。
二、路由器的基本功能1. 数据包转发：路由器通过接收数据包的源和目标IP地址，根据路由表中的信息，将数据包转发到下一跳的目标地址。
2. 路由选择：路由器根据网络拓扑和路由协议，选择最佳的路径将数据包转发到目标地址。
3. 路由表管理：路由器维护一张路由表，其中包含了网络地址和对应的下一跳地址，用于决定数据包的转发路径。
4. 数据包过滤：路由器可以根据预设的规则，对数据包进行过滤和阻止，提高网络的安全性。
三、路由器的工作原理1. 数据包转发过程：当路由器接收到一个数据包时，会首先检查数据包的目标IP地址。
然后，路由器会根据自己的路由表，查找与目标IP地址匹配的路由项。
如果找到匹配的路由项，路由器会将数据包发送到路由表中指定的下一跳地址。
如果找不到匹配的路由项，路由器会将数据包丢弃或发送到默认路由。
2. 路由选择算法：路由选择算法决定了路由器选择哪条路径来转发数据包。
常见的路由选择算法有以下几种：- 静态路由：管理员手动配置路由表，指定数据包的转发路径。
- 动态路由：路由器通过路由协议与相邻路由器交换网络信息，根据收到的信息更新路由表，选择最佳的路径转发数据包。
- 距离矢量路由算法：路由器根据到达目标网络的距离选择最佳路径。
- 链路状态路由算法：路由器根据网络链路的状态信息选择最佳路径。
3. 路由表管理：路由器的路由表包含了网络地址和对应的下一跳地址。
路由表的更新可以通过手动配置或者动态路由协议来实现。
当路由器接收到路由更新信息时，会根据一定的策略更新路由表，例如使用跳数、带宽等作为选择路径的依据。
4. 数据包过滤：路由器可以根据预设的规则对数据包进行过滤和阻止。

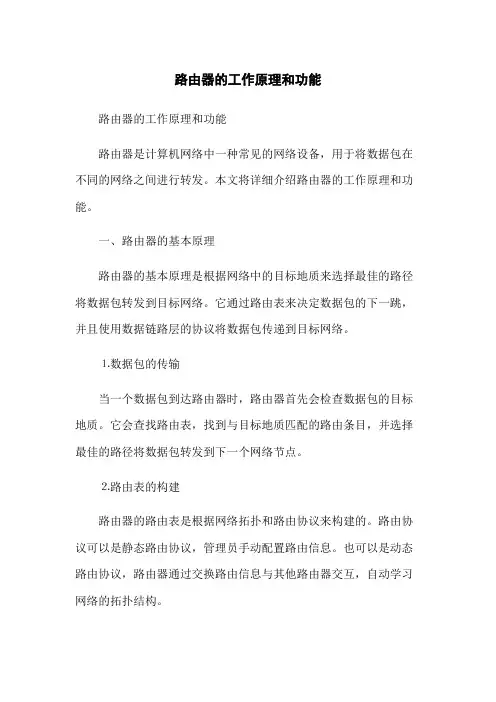

路由器的工作原理和功能
路由器的工作原理和功能路由器的工作原理和功能路由器是计算机网络中一种常见的网络设备，用于将数据包在不同的网络之间进行转发。
本文将详细介绍路由器的工作原理和功能。
一、路由器的基本原理路由器的基本原理是根据网络中的目标地质来选择最佳的路径将数据包转发到目标网络。
它通过路由表来决定数据包的下一跳，并且使用数据链路层的协议将数据包传递到目标网络。
⒈数据包的传输当一个数据包到达路由器时，路由器首先会检查数据包的目标地质。
它会查找路由表，找到与目标地质匹配的路由条目，并选择最佳的路径将数据包转发到下一个网络节点。
⒉路由表的构建路由器的路由表是根据网络拓扑和路由协议来构建的。
路由协议可以是静态路由协议，管理员手动配置路由信息。
也可以是动态路由协议，路由器通过交换路由信息与其他路由器交互，自动学习网络的拓扑结构。
⒊数据包的转发路由器根据路由表选择合适的接口将数据包转发到下一个网络节点。
它会使用数据链路层的协议（如以太网协议）将数据包通过物理链路发送到目标网络。
二、路由器的主要功能⒈路由功能路由器的主要功能是根据网络地质将数据包从源网络转发到目标网络。
它通过查找路由表找到适当的路径，并使用路由协议动态更新路由表，以实现数据包的转发。
⒉分段和重组功能路由器可以将较大的数据包分割成较小的分段，并在传输过程中将这些分段重新组装为完整的数据包。
这种功能有助于提高网络的传输效率，并防止因数据包太大而造成的传输延迟。
⒊过滤和转发功能路由器可以根据配置的访问控制列表（ACL）过滤数据包，限制特定的流量通过路由器。
它可以根据规则对数据包进行检查，并决定是否将其转发到目标网络。
⒋网络地质转换功能路由器还可以实现网络地质转换（NAT）功能。
NAT可以将内部网络（私有网络）中的IP地质转换为公共网络（因特网）上的IP 地质，以实现内部网络与外部网络的通信。
附件：本文档未涉及附件。
法律名词及注释：⒈路由表：路由器中存储的用于决定数据包转发路径的表格，包含目标网络地质和出接口的对应关系。

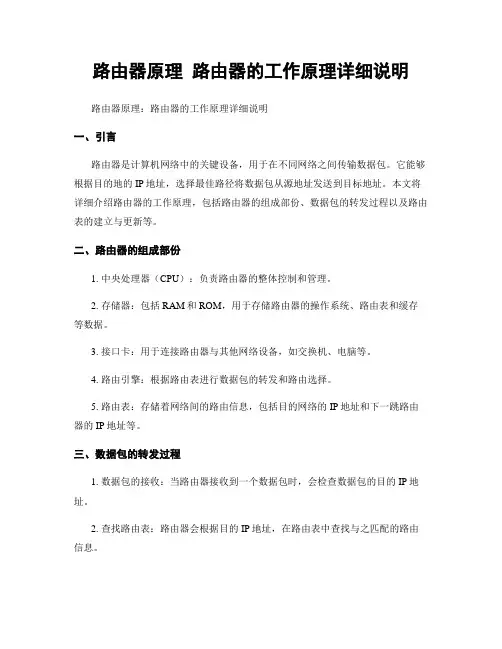

路由器原理 路由器的工作原理详细说明
路由器原理路由器的工作原理详细说明路由器原理：路由器的工作原理详细说明一、引言路由器是计算机网络中的关键设备，用于在不同网络之间传输数据包。
它能够根据目的地的IP地址，选择最佳路径将数据包从源地址发送到目标地址。
本文将详细介绍路由器的工作原理，包括路由器的组成部份、数据包的转发过程以及路由表的建立与更新等。
二、路由器的组成部份1. 中央处理器（CPU）：负责路由器的整体控制和管理。
2. 存储器：包括RAM和ROM，用于存储路由器的操作系统、路由表和缓存等数据。
3. 接口卡：用于连接路由器与其他网络设备，如交换机、电脑等。
4. 路由引擎：根据路由表进行数据包的转发和路由选择。
5. 路由表：存储着网络间的路由信息，包括目的网络的IP地址和下一跳路由器的IP地址等。
三、数据包的转发过程1. 数据包的接收：当路由器接收到一个数据包时，会检查数据包的目的IP地址。
2. 查找路由表：路由器会根据目的IP地址，在路由表中查找与之匹配的路由信息。
3. 路由选择：根据路由表中的信息，路由器选择一条最佳路径将数据包发送到下一跳路由器。
4. 数据包的转发：路由器将数据包发送到选择的下一跳路由器，直到数据包到达目的地。
四、路由表的建立与更新1. 静态路由：管理员手动配置路由表的路由信息，适合于网络拓扑结构稳定的情况。
2. 动态路由：路由器通过与其他路由器交换路由信息，自动学习和更新路由表。
- 距离矢量路由协议（Distance Vector Routing Protocol）：每一个路由器根据自己到目的网络的距离，通过交换距离信息来更新路由表。
- 链路状态路由协议（Link State Routing Protocol）：每一个路由器都会发送自己的链路状态信息给其他路由器，通过计算最短路径来更新路由表。
五、路由器的工作原理1. 转发引擎工作原理：当路由器接收到一个数据包时，转发引擎会根据数据包的目的IP地址，在路由表中查找匹配的路由信息，并选择最佳路径将数据包发送到下一跳路由器。
无线路由器的原理
无线路由器的原理
无线路由器是一种网络设备，它通过无线信号传输数据，实现了多个设备之间的无线网络连接。
无线路由器的工作原理如下：
1. 无线信号发射与接收：无线路由器内部搭载有无线网卡，它能够发射无线信号，并且通过接收来自其他设备的无线信号。
2. 数据的编码与解码：无线路由器将数据进行编码，这样可以在无线信号中传输。
在接收到无线信号后，路由器会解码无线信号，将其中的数据还原。
3. 网络数据交换：无线路由器具有多个网络接口，包括有线接口和无线接口。
当一个设备通过有线或无线连接到路由器时，路由器会将数据传递给目标设备。
4. IP地址分配：无线路由器通常具有DHCP服务器功能，它
可以为连接到路由器的设备分配独立的IP地址，以便设备能
够正常进行网络通信。
5. 路由转发：当无线路由器接收到一个数据包时，它会根据目标IP地址来判断该数据包应该通过无线接口还是有线接口进
行发送。
路由器内部会维护一张路由表，用于存储不同子网的信息，以便进行转发。
6. 网络安全：无线路由器可以通过实施加密和认证机制来保护无线网络的安全。
常见的安全加密协议包括WEP、WPA和WPA2，它们可以防止未经授权的设备接入无线网络。
通过上述原理，无线路由器能够实现多个设备的无线连接，并将数据进行传输和交换，为用户提供了更便捷的网络体验。
路由器原理 路由器的工作原理详细说明
路由器原理路由器的工作原理详细说明路由器原理：路由器的工作原理详细说明路由器是现代计算机网络中非常重要的设备，它扮演着将数据包从一个网络转发到另一个网络的关键角色。
在本文中，我将详细解释路由器的工作原理，包括数据包转发、路由选择和网络地址转换等方面。
一、数据包转发路由器的主要功能是接收来自源主机的数据包，并根据目标主机的地址将其转发到适当的目标。
当一个数据包到达路由器时，它首先被解封装，即从数据包头部中提取出目标地址和源地址等信息。
然后，路由器根据这些信息来决定如何转发数据包。
在数据包转发的过程中，路由器使用路由表来进行决策。
路由表是一张包含目标网络地址和相应出口接口的表格。
当路由器接收到一个数据包时，它会查找路由表，找到与目标地址匹配的条目，并将数据包转发到相应的出口接口。
二、路由选择路由选择是指路由器决定将数据包转发到哪个出口接口的过程。
在路由选择过程中，路由器需要考虑多个因素，如网络拓扑、链路负载和路由策略等。
1. 网络拓扑：路由器需要了解整个网络的拓扑结构，包括各个网络之间的连接方式和距离。
通过了解网络拓扑，路由器可以确定最短路径和最佳出口接口，以实现高效的数据包转发。
2. 链路负载：路由器还需要考虑各个链路的负载情况。
当一个链路负载过高时，路由器会选择其他链路来分担负载，以避免链路拥塞和性能下降。
3. 路由策略：路由器还可以根据特定的路由策略来选择路由。
例如，可以通过设置优先级来选择特定的链路，或者根据服务质量需求来选择最佳路径。
三、网络地址转换网络地址转换（NAT）是路由器的另一个重要功能。
它允许多个主机共享一个公共IP地址，从而解决了IPv4地址短缺的问题。
当一个主机发送数据包到互联网时，路由器会将源IP地址替换为自己的公共IP地址，并在转发回复数据包时进行逆向转换。
NAT的工作原理如下：当一个主机发送数据包到互联网时，路由器会在NAT表中创建一个映射条目，将源IP地址和端口与目标IP地址和端口进行关联。
路由器原理 路由器的工作原理详细说明
路由器原理路由器的工作原理详细说明引言概述：路由器是网络中的重要设备，用于在不同网络之间进行数据传输和路由选择。
了解路由器的工作原理对于网络管理和优化至关重要。
本文将详细介绍路由器的工作原理，匡助读者更好地理解和应用路由器设备。
一、路由器的基本功能1.1 数据转发：路由器负责将数据包从源主机传输到目的主机。
1.2 路由选择：路由器根据网络拓扑和路由表选择最佳路径来传输数据。
1.3 数据包过滤：路由器可以根据设定的规则对数据包进行过滤和检查，提高网络安全性。
二、路由器的工作原理2.1 数据包处理：当路由器接收到数据包时，首先会检查目的IP地址，然后根据路由表确定下一跳的路径。
2.2 路由表更新：路由器会根据网络拓扑和动态路由协议更新路由表，确保数据包能够按最佳路径传输。
2.3 数据包转发：路由器会根据目的IP地址和路由表信息将数据包发送到下一跳路由器或者目的主机。
三、路由器的路由选择算法3.1 距离矢量算法：路由器通过比较到达目的地的距离来选择最佳路径。
3.2 链路状态算法：路由器通过采集网络拓扑信息和链路状态来选择最佳路径。
3.3 路由表更新：路由器会周期性地更新路由表，以适应网络拓扑的变化。
四、路由器的网络层协议支持4.1 IP协议：路由器支持IP协议，用于在网络层传输数据包。
4.2 ICMP协议：路由器支持ICMP协议，用于网络诊断和错误报告。
4.3 ARP协议：路由器支持ARP协议，用于解析IP地址和MAC地址的映射关系。
五、路由器的性能优化5.1 负载均衡：路由器可以通过负载均衡算法来平衡流量，提高网络性能。
5.2 缓存优化：路由器可以通过缓存技术来加速数据包的转发和处理。
5.3 安全加固：路由器需要及时更新固件和配置安全策略，保护网络免受攻击。
结论：路由器作为网络设备的核心之一，承担着数据传输和路由选择的重要任务。
了解路由器的工作原理对于网络管理员和工程师至关重要，可以匡助他们更好地管理和优化网络。
路由器原理 路由器的工作原理详细说明
路由器原理路由器的工作原理详细说明路由器原理：路由器的工作原理详细说明路由器是一种常见的网络设备，用于将数据包从源地址传输到目标地址。
它在计算机网络中起到了重要的作用。
本文将详细介绍路由器的工作原理，包括数据传输过程、路由表的建立和更新、路由器的分类以及路由器的性能优化等方面。
一、数据传输过程路由器的主要任务是将数据包从源地址传输到目标地址。
数据包是网络中传输的基本单位，它包含了源地址、目标地址和数据内容等信息。
当数据包从源主机发送出来后，它首先会经过源主机的网卡，然后通过网线传输到路由器的入口端口。
在路由器的入口端口，数据包会经过物理层和数据链路层的处理，包括数据的解封装和错误检测等。
接下来，数据包会进入路由器的网络层。
在网络层，路由器会根据数据包的目标地址查找路由表，确定数据包的下一跳路径。
路由表是路由器存储的一张表格，记录了目标地址和下一跳路径之间的对应关系。
路由表的建立和更新是路由器的核心功能之一，后面将会详细介绍。
确定了数据包的下一跳路径后，路由器会将数据包发送到相应的出口端口。
在出口端口，数据包会再次经过物理层和数据链路层的处理，然后通过网线传输到下一个路由器或者目标主机。
整个数据传输过程中，路由器起到了数据包的转发和路由选择的作用。
二、路由表的建立和更新路由表是路由器存储的一张表格，记录了目标地址和下一跳路径之间的对应关系。
路由表的建立和更新是路由器的核心功能之一。
路由表的建立可以通过静态路由和动态路由两种方式实现。
静态路由是由网络管理员手动配置的，它的优点是简单可靠，适合于小型网络。
管理员需要手动输入目标地址和下一跳路径的对应关系，然后将路由表保存到路由器中。
静态路由的缺点是维护难点，当网络拓扑发生变化时，管理员需要手动更新路由表。
动态路由是通过路由协议自动建立和更新的，它的优点是灵便自动，适合于大型网络。
常见的动态路由协议有RIP、OSPF和BGP等。
这些协议通过交换路由信息，自动更新路由表。
路由器工作原理与技术
路由器原理与技术
路由选择基础与子网
网络工程系
Contents
可路由与被路由协议
IP路由选择协议
子网划分的机制 广域网 路由器
可路由与被路由协议
可路由/被路由协议与路由选择协议有些相似，经常发生
混淆。
被路由协议
• 以寻址方案为基础，为分组从一个主机发送到另一个 主机提供充分的第3层地址信息的任何网络协议 • 定义了分组所包含的字段格式。使用路由选择表来转 发分组
• IP，IPX，AppleTalk
• 通过在设备乊间提供路由选择信息共享机制，为被路由
路由选择 协议
协议提供支持
•路由选择协议消息在路由器乊间移动 •使路由器乊间可以传达路由更新和维护路由选择表 •RIP,IGRP,EIGRP,OSPF
可路由与被路由协议
在一个被路由网络中，IP地址和网络掩 码都是必须的。网络掩码负责分割32位 IP地址中的网络域和主机域。
对于可路由协议来说，它必须有为每一个设备分配网络号、主 机号的能力。例如IPX（网间分组交换），只要求管理员分配 一个网络号，因为此协议把主机的MAC地址作为主机号。
IP是被路由协议
IP是一个在Internet中使用的无连接、 不可靠、尽力传送的系统协议。
无连接的意思是不需要丏用的电路连接。IP协议无论采用哪一 个路由为最佳路由，都是以路由选择协议的决定为基础。 不可靠和尽力是指IP协议尽最大努力传送分组但并不保证传送 结果。 IP定义了IP分组头（包括寻址方法和其他控制信息）的格式。
距离矢量
路由选择协议
RIP IGRP EIGRPOSFIS-ISBGP
子网划分
子网划分
课堂练习
路由器的工作原理和功能
路由器的工作原理和功能路由器的工作原理和功能一、介绍路由器是网络通信领域中常用的设备之一，它主要用于将数据包从一个网络转发到另一个网络。
本文将详细介绍路由器的工作原理和功能。
二、路由器的基本原理1. 数据包转发原理：路由器通过根据目标地址来选择下一跳路由，并将数据包从源地址转发到目标地址。
常用的路由选择算法有静态路由和动态路由。
2. 路由表：路由器通过维护路由表来决定数据包的转发路径。
路由表中包含了目标地址、下一跳地址、出接口等信息。
3. 路由器接口：路由器普通具有多个接口，用于连接不同的网络或者主机。
每一个接口都有一个惟一的IP地址。
三、路由器的功能1. 数据包转发功能：路由器能够根据数据包的目标地址选择合适的路径进行转发，使数据包能够正确到达目标节点。
2. 路由选择功能：路由器通过选择最佳路径来实现数据包的快速转发。
在选择路径时，路由器会考虑带宽、延迟、拥塞等因素。
3. 网络分割功能：路由器可以将一个大型网络分割成多个子网，实现网络资源和带宽的合理利用。
4. 网络地址转换功能：路由器支持网络地址转换（NAT）技术，可以将内部私有IP地址转换成外部公共IP地址，实现内网和外网之间的通信。
5. 安全功能：路由器可以通过访问控制列表（ACL）等手段，对数据包进行过滤和控制，保护网络安全。
6. QoS功能：路由器能够根据数据包的优先级和服务质量要求，对数据进行优化和调度，保证关键应用的网络服务质量。
7. VLAN功能：路由器支持虚拟局域网（VLAN）技术，可以将多个物理接口划分为不同的逻辑网络，提高网络的可管理性和安全性。
8. VPN功能：路由器可以支持虚拟专用网络（VPN）技术，实现远程访问和安全通信。
四、附件：本文档不涉及附件。
五、法律名词及注释：1. 路由：指网络数据包从源地址到目标地址的传输路径。
2. 路由表：指存储在路由器内部，用于决定数据包转发路径的表格。
3. 静态路由：指手动设置的路由，不会发生变化。
路由器的技术原理
路由器的技术原理路由器是现代网络中的重要组成部分，它负责将数据包从源地址传输到目的地址，实现网络之间的连接和通信。
本文将介绍路由器的技术原理，从硬件和软件两个方面来探讨。
一、硬件原理1. 中央处理器（CPU）路由器的CPU是其中的核心部件，它处理路由器的各项功能和任务。
CPU能够执行数学、逻辑和控制操作，来完成数据包的处理与转发。
2. 存储器路由器需要存储各种操作系统、路由表、缓冲区等数据，以便进行数据包的处理和转发。
存储器包括随机存取存储器（RAM）和只读存储器（ROM）。
RAM用于存储临时数据，ROM用于存储引导程序和固件。
3. 接口路由器通过各种接口来连接不同的网络，如以太网接口、无线局域网接口等。
这些接口提供物理连接和数据传输的接口标准，保证了路由器与其他设备的通信。
4. 转发引擎转发引擎是路由器的核心组件，它决定了数据包的移动和传输。
转发引擎使用路由表和转发表来决定数据包的最佳路径，并根据目的地址进行转发。
二、软件原理1. 路由协议路由器利用路由协议来获取网络拓扑信息，并构建路由表。
常见的路由协议包括边界网关协议（BGP）、开放最短路径优先（OSPF）和中间系统到中间系统（IS-IS）等。
2. 路由表路由表是路由器用于决定数据包转发路径的重要数据结构。
路由表中包含了目的地址和下一跳信息，路由器根据目的地址进行匹配，找到最佳路径后将数据包发送到下一跳。
3. NAT（网络地址转换）NAT是一种广泛应用于路由器中的技术，它将私有IP地址转换为全局唯一的公共IP地址，实现了局域网与广域网之间的连接。
NAT还可以实现端口映射和负载均衡等功能。
4. 防火墙路由器中常常嵌入了防火墙功能，用于保护网络安全。
防火墙可以对进出的数据包进行安全检查，防止网络攻击和未授权访问。
结语路由器作为网络中的重要设备，通过硬件和软件的协同工作，实现数据包的转发和通信。
本文介绍了路由器的技术原理，其中包括硬件部分的中央处理器、存储器、接口和转发引擎，以及软件部分的路由协议、路由表、NAT和防火墙等。
路由器原理 路由器的工作原理详细说明
路由器原理路由器的工作原理详细说明路由器原理：路由器的工作原理详细说明路由器是一种网络设备，用于将数据包从源地址传输到目的地址。
它在计算机网络中起到了至关重要的作用。
本文将详细说明路由器的工作原理，包括数据包的传输过程、路由表的建立和更新、路由器的分类等内容。
一、数据包的传输过程当一台计算机发送数据包时，数据包首先会被封装成一个帧。
这个帧包含了源地址和目的地址等信息。
当帧进入路由器时，路由器会解析帧中的目的地址，并根据路由表来确定下一跳地址。
路由表是路由器中存储的一张表格，记录了不同目的地址对应的下一跳地址。
路由器会查找路由表，并将数据包发送到正确的下一跳地址。
这个过程会一直重复，直到数据包到达目的地址。
二、路由表的建立和更新路由表是路由器中非常重要的组成部分。
它记录了目的地址和下一跳地址之间的映射关系。
路由表的建立和更新是由路由协议来完成的。
常见的路由协议有静态路由和动态路由两种。
1. 静态路由：管理员手动配置路由表，将目的地址和下一跳地址进行映射。
这种方式适用于小型网络，但不适合大型网络，因为静态路由需要手动维护，当网络拓扑发生变化时，需要手动更新路由表。
2. 动态路由：路由器之间通过路由协议进行通信，交换路由信息，动态更新路由表。
常见的动态路由协议有RIP、OSPF、BGP等。
动态路由可以根据网络拓扑的变化自动更新路由表，提高网络的可靠性和扩展性。
三、路由器的分类根据功能和工作方式的不同，路由器可以分为以下几类：1. 边界路由器：边界路由器是连接不同网络的路由器，它负责将数据包从一个网络传输到另一个网络。
边界路由器通常具有防火墙和安全功能，用于保护内部网络免受外部威胁。
2. 核心路由器：核心路由器是大型网络中的关键设备，用于转发大量的数据流量。
它通常位于网络的核心位置，连接多个边界路由器和其他核心路由器。
3. 汇聚路由器：汇聚路由器用于将多个边界路由器的数据流量聚集到一个网络中。
它可以减少网络中的路由器数量，提高网络的可管理性和性能。
路由器原理 路由器的工作原理详细说明
路由器原理路由器的工作原理详细说明路由器原理：路由器的工作原理详细说明一、引言路由器是计算机网络中的重要设备，用于在不同网络之间传输数据包。
它的工作原理涉及数据包的转发、路由选择和网络地址转换等方面。
本文将详细介绍路由器的工作原理。
二、路由器的基本概念1. 路由器：路由器是一种网络设备，用于在不同网络之间转发数据包。
它基于网络协议，根据一定的算法选择最佳路径将数据包从源主机传输到目标主机。
2. 数据包：数据包是网络中传输的基本单位，包含源地址、目标地址、数据内容等信息。
三、路由器的工作原理1. 数据包的转发路由器接收到数据包后，首先会检查目标地址。
它会根据路由表中存储的路由信息，选择最佳路径将数据包发送到下一个路由器或目标主机。
路由表中的路由信息包括目标网络地址、下一跳路由器地址和出接口等。
2. 路由选择路由器通过路由选择算法来确定最佳路径。
常用的路由选择算法有距离矢量算法和链路状态算法。
距离矢量算法基于每个路由器的距离信息，通过交换路由表来确定最佳路径。
链路状态算法基于网络拓扑图，通过交换链路状态信息来计算最佳路径。
3. 网络地址转换（NAT）路由器还可以进行网络地址转换，将内部网络的私有IP地址转换为外部网络的公共IP地址。
这样可以实现多个内部主机共享一个公共IP地址，提高网络的安全性和灵活性。
四、路由器的组成部分1. 输入接口路由器通过输入接口接收数据包。
输入接口包括物理接口和数据链路层接口。
物理接口用于连接网络，数据链路层接口用于接收数据包。
2. 路由处理器路由处理器是路由器的核心部分，负责处理数据包的转发和路由选择。
它包括路由表、路由选择算法和转发引擎等。
3. 输出接口路由器通过输出接口发送数据包。
输出接口也包括物理接口和数据链路层接口。
物理接口用于连接网络，数据链路层接口用于发送数据包。
五、路由器的工作流程1. 输入接口接收数据包，并将数据包传递给路由处理器。
2. 路由处理器根据路由表中的路由信息选择最佳路径，并将数据包发送到输出接口。
路由器原理 路由器的工作原理详细说明
路由器原理路由器的工作原理详细说明路由器原理：路由器的工作原理详细说明一、引言路由器是计算机网络中的重要设备，用于将数据包从一个网络传输到另一个网络。
它是实现网络互联和数据交换的关键组件。
本文将详细介绍路由器的工作原理，包括路由器的基本功能、数据包的转发过程、路由表的建立和更新等。
二、路由器的基本功能1. 数据包转发：路由器通过将数据包从一个接口转发到另一个接口，实现网络之间的数据传输。
2. 路由选择：路由器根据预先设定的路由选择算法，选择最佳路径将数据包发送到目的地。
3. 数据包过滤：路由器可以根据预设的过滤规则，过滤掉不符合条件的数据包，提高网络的安全性和性能。
4. 网络地址转换（NAT）：路由器可以将私有IP地址转换为公共IP地址，实现内部网络与外部网络的通信。
三、数据包的转发过程1. 数据包的到达：当一个数据包到达路由器的接口时，路由器会检查数据包的目的IP地址。
2. 查找路由表：路由器会根据目的IP地址在路由表中查找最佳路径，以确定数据包的下一跳。
3. 数据包转发：路由器将数据包从输入接口转发到输出接口，并附上下一跳的MAC地址。
4. 更新路由表：路由器会根据网络拓扑和链路状态等信息，定期更新路由表，以保持网络的稳定性。
四、路由表的建立和更新1. 静态路由：管理员手动配置的路由，不会自动更新，适合于网络拓扑变化较少的情况。
2. 动态路由：路由器通过与相邻路由器交换路由信息，自动更新路由表，适合于网络拓扑变化频繁的情况。
3. 路由选择算法：常见的路由选择算法包括距离矢量算法（如RIP）、链路状态算法（如OSPF）等。
五、路由器的工作原理示意图（见附图）六、路由器的性能指标1. 转发速率：路由器每秒钟能够处理的数据包数量，通常以百万数据包每秒（Mpps）为单位。
2. 转发延迟：路由器处理一个数据包所需的时间，通常以微秒（μs）为单位。
3. 转发容量：路由器能够同时处理的数据流量，通常以千兆比特每秒（Gbps）为单位。
路由器工作原理和技术
路由器工作原理和技术路由器是一种网络设备，它负责将数据包从源地址传输到目的地址。
它的工作原理是根据源地址和目的地址将数据包从一个网络转发到另一个网络。
在转发数据包的过程中，路由器还可以使用一系列技术来提高路由性能和网络安全性。
首先，我们来看一下路由器的基本工作原理。
当一个设备发送数据包时，数据包会包含源地址和目的地址。
路由器通过检查数据包的目的地址，确定它需要被转发到哪个网络。
路由器可以使用路由表来确定数据包的下一跳路由器。
路由表是一个存储着网络地址和相应下一跳路由器的映射关系的数据库。
当路由器接收到一个数据包时，它会检查目的地址，并在路由表中查找与该地址匹配的下一跳路由器。
之后，路由器会将数据包发送到下一跳路由器，直到数据包到达其最终目的地。
这个过程被称为数据包的路由和转发。
路由器可以使用多种技术来提高其性能和网络安全性。
下面是一些常见的路由器技术：1. 路由协议：路由器使用各种路由协议来交换路由信息并构建路由表。
常见的路由协议包括RIP（Routing Information Protocol）、OSPF （Open Shortest Path First）和BGP（Border Gateway Protocol）等。
这些协议确定了路由器之间交换路由信息的方式和规则。
2. NAT（Network Address Translation）：NAT是一种将私有IP地址转换为公共IP地址的技术。
当内部网络上的设备需要与外部网络通信时，NAT会将其源IP地址转换为一个公共IP地址，以保护内部网络的隐私和安全性。
3. ACL（Access Control List）：ACL是一种用于控制访问网络资源的技术。
它允许管理员配置一系列规则，以决定哪些数据包可以通过路由器，哪些数据包应该被阻止。
ACL可以用于实现网络的安全策略，例如防火墙和访问限制。
4. Quality of Service（QoS）：QoS是一种管理网络资源的技术。
路由器的工作原理和功能
路由器的工作原理和功能路由器是网络通信中不可或缺的设备，它在现代网络中起着至关重要的作用。
本文将介绍路由器的工作原理和功能，并探讨其在网络传输中的作用。
一、路由器的工作原理路由器是一种网络设备，通过利用路由协议和路由表等机制，根据网络中不同设备的地址信息，将数据包从源地址转发到目的地址。
其主要工作原理可概括为以下几个步骤：1. 确定数据包的目的地址：当数据包从源设备发送出来时，路由器首先通过查看其目的地址来确定接下来的转发路径。
2. 查找最佳路径：路由器通过比较不同的路径，选择最佳的转发路径以确保数据包能够快速且准确地到达目的地。
这个过程是基于路由表中存储的路径信息完成的。
3. 转发数据包：一旦确定了最佳路径，路由器将数据包转发到下一个路由器或最终的目标设备。
这是通过识别数据包的目的IP地址，查找路由表中对应的下一跳地址完成的。
4. 更新路由表：路由器会定期从相邻路由器中接收更新的路由信息，并更新本地的路由表。
这样可以及时发现网络中出现的变动，如设备的添加、删除或路径的变化，并相应地改变数据包的转发路径。
二、路由器的功能1. 路由转发：路由器的主要功能之一是在网络环境中进行数据包的转发。
通过根据数据包的目的地址，在路由表中查找最佳路径，并将数据包转发到下一个目标设备，实现网络中数据的可靠传输。
2. 路由选择：路由器通过路由选择算法，比如距离向量算法和链路状态算法，选择最佳的路径来传输数据包。
这样可以提高网络的传输效率和可靠性。
3. 网络分割和隔离：路由器可以将一个网络划分为多个子网，实现子网之间的隔离和管理。
这样可以提高网络的安全性和性能。
4. 流量控制和拥塞管理：路由器可以根据网络的负载情况，对数据包进行流量控制和拥塞管理。
通过动态分配带宽和优先级，确保网络中的数据传输效率和稳定性。
5. 区域互联和多协议转发：路由器可以连接不同的网络和区域，并实现不同协议之间的转发。
通过支持多种协议，路由器可以促进不同网络之间的通信和互操作性。
路由器工作原理与技术
路由器工作原理与技术路由器工作原理与技术一、引言路由器是计算机网络中起着重要作用的设备。
它能够实现数据包转发、拆分、聚合等功能，使得数据能够在网络中快速、准确地传输。
本文将深入探讨路由器的工作原理和相关技术。
二、路由器的基本概念1. 路由器的定义：路由器是一种在不同网络之间转发数据包的网络设备。
它具备转发数据包的能力，并且能够根据网络协议中的规定，选择最优路径将数据包发送到目的地。
2. 路由器的组成部分：a. 中央处理器（CPU）：负责处理路由器的控制功能，包括路由表的维护、转发决策等。
b. 存储器：用于存储路由表、缓存数据包等。
c. 网络接口：用于连接路由器与其他网络设备，如交换机、主机等。
d. 转发引擎：实现数据包的转发功能，包括数据包的解包、查找转发表、封装等。
三、路由器的工作原理1. 数据包转发过程：a. 接收数据包：路由器通过网络接口接收数据包。
b. 解析数据包：路由器解析数据包的首部信息，识别源地址和目的地址。
c. 查找转发表：根据目的地址查找转发表，确定下一跳的路径。
d. 转发数据包：路由器将数据包发送到下一跳的路径上。
e. 更新转发表：路由器根据网络状况等信息，定期更新转发表，保证最优路径的选择。
2. 路由算法：a. 静态路由算法：路由器根据管理员手动配置的路由表进行转发决策。
b. 动态路由算法：路由器通过与相邻路由器交换信息，动态地更新路由表，实现自动化路由选择。
3. 路由器的转发方式：a. 逐跳转发：路由器将数据包逐跳转发，每一跳都进行转发决策。
b. 直接交付：路由器在接收数据包时，已经知道下一跳的路径，直接将数据包发送至目的地。
四、路由器的技术应用1. 内网路由器：用于连接内网与外网，实现内网用户访问互联网的功能。
2. 边界路由器：用于连接两个不同网络域的路由器，如公司内部网络与互联网之间的路由器。
3. 核心路由器：用于承载大量数据流量的路由器，连接多个子网或不同网络运营商之间的路由器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 邻居关系的建立和维持都是靠Hello包完成 的,在一般的网络类型中,Hello包周期性的 以HelloInterval秒发送
OSPF邻居关系太多 邻居关系太多
• 对于多点接入网络，即NBMA和broadcast，如果网络内有上百台路由器，那 将形成多少邻接关系：两两互相形成，即100*（100-1），这些邻接关系要 定期的交换LSDB,这样耗费的系统资源更是不计其数。
DR BDR选取规则
Attempt
Init Loading
2-way
ExStart
Exchange
Full
25
OSPF的运行步骤
建立路由器毗邻关系 选举一个DR和BDR 发现路由 选择适当的路由 维护路由选择信息
建立路由器毗邻关系
• 邻接关系建立的4个阶段:
– 邻居发现阶段 – 双向通信阶段：Hello报文都列出了对方的RID， 则BC完成 – 数据库同步阶段 – 完全邻接阶段: full adjacency
OSPF的度量方法 的度量方法
• COST= 108/BW • OSPF协议决定最短路径是基于路由器每一个接口指定的代 价（cost）来的 • 一条路由的代价：是指沿着到达目的网络的路由路径上所 有出站接口的代价之和!
Cost值为 值为 1＋1＋781＝ ＋ ＋ ＝ 783 100M 108/100M＝1 ＝
HUB
FR/X.25
BROADCAST
NBMA
28
DR和BDR 和
DR
BDR
M= n(n-1)/2 = 28
M= (n-2)×2+1 × = 13
29
DR及BDR
• DR将完成如下工作：
– 描述这个多址网络和该网络上剩下的其他相关 路由器. – 管理这个多址网络上的flooding过程. – 同时为了冗余性，还会选取一个BDR，作为备 份之用.
OSPF的网络类型
传输网络(Transit 传输网络(Transit Network)
末梢网络(Stub 末梢网络(Stub Network )
[Image Info] www.wizdata.co.kr
- Note to customers : This image has been licensed to be used within this PowerPoint template only. You may not extract the image for any other use.
Full
发送数据库描述报 文，转换为信息交 换状态 发送链路状态信息请求 直到两台路由器的链 发送链路状态信息更新 报文， 报文，获取未知的链路 路状态数据库完全一 报文，同步链路状态数 报文，形成邻接关系 状态信息 Loading 致 ， 据库 Full
OSPF的邻居状态机 的邻居状态机
Down
OSPF区域
• 非骨干区域和骨干区域之间相连的路由叫 边界路由（ABRs-Area Border Routers）, 只有ABRs记载了接入各区域的所有路由信 息。各非骨干区域内的非ABRs只记载了本 区域内的路由表，若要与外部区域中的路 由相连，只能通过本区域的ABRs，由ABRs 连到骨干区域的BR，再由骨干区域的BR连 到要到达的区域。
– OSPF的协议管理距离（AD）是110。 – OSPF由IETF在20世纪80年代末期开发，OSPF 是SPF类路由协议中的开放式版本。 – 链路是路由器接口的另一种说法，因此OSPF也 称为接口状态路由协议。
单区域OSPF
• 链路状态协议泛洪链路状态信息，使每台 路由器有一个完整的网络拓扑视图。
OSPF状态
• two-way: 双向会话建立,而RID彼此出现在 对方的邻居列表中。(若为广播网络：例如： 以太网。在这个时候应该选举DR,BDR。) • ExStart: 信息交换初始状态，在这个状态 下,本地路由器和邻居将建立Master/Slave 关系,并确定DD Sequence Number,路由 器ID大的的成为Master.
hello协议的目的
1. 用于发现邻居 4. 允许邻居 之间的双向 通信
2. 成为邻居前 ，对Hello包的 参数进行协商
3. 在邻居间扮 演keepalive的 角色
5. 用于在 NBMA网络上 选举DR和BDR
ቤተ መጻሕፍቲ ባይዱ
Hello packet 包含的信息
• • • • 源路由器的RID 源路由器的Area ID 源路由器接口的掩码 源路由器接口的认证 类型和认证信息 • 源路由器接口的Hello 包发送的时间间隔 • 源路由器接口的无效 时间间隔 • 优先级 • DR/BDR接口IP地址 • 标记位(flag bit) • 源路由器的所有邻居 的RID
RB 接收到对方的 HELLO报文，转 报文， 报文 换为初始状态 在对方发来的 HELLO报文中看到 报文中看到 确定数据库描述报 自己的Router ID， 自己的 ， 文的序列号，转换 文的序列号， 转换为双向状态 为信息交换初始状 态
互相发送对 方未知的链 路信息
ExChange
Page 24/43
OSPF区域
• OSPF网络分为以下2个级别的层次:
– 骨干区域 (backbone or area 0) – 非骨干区域 (nonbackbone areas)
• 在一个OSPF区域中只能有一个骨干区域,可 以有多个非骨干区域,骨干区域的区域号为0。 • 为了避免回环的产生，各非骨干区域间是 不可以交换LSA信息的，他们只有与骨干区 域相连，通过骨干区域相互交换信息。
OSPF分组
OSPF路由器为了与它的邻居有效共享链路状态信息 而建立各种关系或状态。路由器依靠5种不同的分组来识别 它们的邻居并更新链路状态信息。 OSPF分组类型
HELLO
作用
1、用于发现邻居2、 建立邻接关系3、维持 邻接关系4、确保双向 通信 5、选举DR和BDR 数据库的描述 DBD 链路状态请求包 LSR 链路状态更新包 LSU 链路状态确认包 LSACK
OSPF状态
• Exchange: 信息交换状态，本地路由器和 邻居交换一个或多个DBD分组（也叫DDP) 。 DBD包含有关LSDB中LSA条目的摘要信息)。 • Loading: 信息加载状态：收到DBD后,将 收到的信息同LSDB中的信息进行比较。如 果DBD中有更新的链路状态条目，则向对 方发送一个LSR，用于请求新的LSA 。 • Full: 完全邻接状态,邻接间的链路状态数据 库同步完成，通过邻居链路状态请求列表 为空且邻居状态为Loading判断。
邻接关系形成后开始相互交流
• 数据库交换 过程
– – – – – 主从协商 DD交换 LSA请求 LSA传播 LSA应答
23
建立邻接关系的过程
RA
Down Init 2-way ExStart ExChange Loading
发送Hello消息 发送 消息 就像双方互相 打个招呼
Hello(neighbor=“ ”) “ Hello(neighbor=“ ”) 类似于 “ DBD类似于 Hello(neighbor=“RB”) “ ” 一个目录 Hello(neighbor=“RA” Hello(neighbor=“RA”) DBD（Seq） （ ） DBD（Seq） （ ） DBD DBD LSR LSU LSR LSU Down Init 2-way ExStart
• 毗邻数据库
– 记录有关邻居路由器的信息
• 拓扑数据库（链路状态数据库）
– 在OSPF区域内的每台路由器具有相同的链路状 态数据库，带有多个接口的路由器可以加入多 个区域（区域边界路由器），它会为每个区域 维护一个单独的拓扑数据库
• 路由选择表
– 在路由器的数据库上运行最短路径优先（SPF） 算法，决定到目的地的最佳路由
路由器原理与技术
OSPF协议路由
likewei
链路状态路由协议
与距离矢量协议相比较，链路状态路由协议具有以下特性： 1 2 3 需要更复杂的网络规划和配置 需要占用更多的路由器资源 需要占用更多的内存来存储多个表
4 需要占用更多的CPU和处理资源来完成复杂的路由计算
OSPF协议
• OSPF(Open Shortest Path First开放式最 短路径优先) 是一个内部网关协议(Interior Gateway Protocol,简称IGP)，用于在单一 自治系统(autonomous system，AS)内决 策路由。
Page 17/43
10 100M A
C学习到的 学习到的10 学习到的 网段的Cost 网段的 是多少？ 是多少？
B 128K 108/128K＝781 ＝
C
OSPF状态
• Down:此状态还没有与其他路由器交换信 息。首先从其ospf接口向外发送hello分组， 还并不知道DR(若为广播网络)和任何其他 路由器。发送hello分组使用组播地址 224.0.0.5。 • Init: 表明在DeadInterval里收到了Hello包, 但是2-Way通信仍然没有建立起来.
– 最短路径优先算法用于点到点的网络连接，为 了在目前多样的网络中实现OSPF协议，OSPF 必须知道它所运行的网络类型。 – 在交换OSPF链路状态信息前，OSPF协议会在 路由器之间建立邻居关系。 – 大型的OSPF网络使用分级设计原则。多个区域 连接到一个分配区，区域0，也称为骨干。
OSPF术语
可靠性
Database Description Link-state Request Link-state Update Link-state Acknowledment
可靠 可靠 可靠
OSPF区域
• 区域长度32位，可以用10进制，也可以类 似于IP地址的点分十进制，分3种通信量
