多普勒声学全向信标信号源设计
多普勒全向信标(修改稿)101页word
西北空管局航空电信人员培训教材导航分册（六）西北空管局培训中心西北空管局航空电信人员培训教材AWA全向信标设备高峻编写西北空管局培训中心二0 一一年三月内容简介本教材主要针对目前使用的澳大利亚AWA公司生产的VRB-51D型全向信标设备编写的。
主要介绍DVOR勺作用、甚高频全向信标的技术要求、多普勒甚高频全向信标的工作原理、具体操作以及部分故障分析处理案例。
作者简介高峻：现任甘肃空管分局技术保障部担任技术室主任。
自工作以来一直从事全向信标、测距仪的运行与维护工作，先后多次赴多个台站排除全向信标、测距仪的重大故障。
在这次导航分册教材中，主要负责《AWA全向信标》和《测距机》的编写工作。
教育随着空管一体化改革的不断深入和空管系统”五个体系”建设的稳步推进，培训工作已经成为空管发展战略中的重要组成部分要搞好培训，就离不开课程目标、课程内容的设置。
要使课程设置科学合理化，就必须对课程定位、课程标准、课程内容的开发和研究。
鉴于教材是课程管理的基础，基于西北空管局航空电信一线人员没有系统的专业课程读本，西北空管局培训中心组织内聘讲师以及专业技术骨干编写了航空电信人员《导航分册》、《供电分册》和《监控分册》教材等。
本次教材编写以《民用航空电信人员执照管理规则》和《民用航空电信人员岗位培训管理办法》为依据，以介绍成熟稳定的、在实践中广泛应用的技术和使用的设备为主线，以本章导读、设备的构成、原理、操作使用、注意事项、案例分析、思考题为脉络编写章节。
本次教材编写力求反映岗位专业特色，注重知识的连贯性、逻辑性，突出实用性和实践性的原则。
理论部分贯彻“必须、够用为度”的原则，技能部分贯彻“实用为主”的原则，体现新知识、新技术、新方法，力争为员工后续课程的学习和可持续教育打下坚实的基础。
由于编写时间短、设备参考翻译文献无从考究、作者水平有限，难免会出现错误，敬请读者批评指正！西北空管局培训中心二0 一一年三月一日目录第一章概述第二章甚高频全向信标的技术要求第一节甚高频全向信标的技术规范第二节甚高频全向信标的准确度第三节甚高频全向信标的选址要求第三章多普勒甚高频全向信标的工作原理第一节多普勒效应第二节多普勒效应在全向信标中的应用第三节多普勒全向信标的工作原理第四章多普勒全向信标的设备组成第一节组成与结构第二节主要技术性能第三节发射机工作原理框图第四节监控器工作原理框图第五节测试组件第五章发射机第一节载波产生器和载波功放第二节载波调制和保护第三节定时序列产生器第四节基准相位信号产生器第五节边带信号产生器第六节边带调制器和放大器第七节边带切换单元第八节天线开关驱动器第九节天线分配开关第六章监控器第一节射频放大器监视器第二节副载波监视器第三节滤波器和识别信号监视器第四节方位计数器监视器第五节控制器和遥控单元接口电路第七章设备操作指南第八章设备部分典型故障分析第一章概述导航，即引导飞机沿着某预定的航线安全而准确地从一点飞到另一点的技术。
浅谈多普勒全向信标识别信号

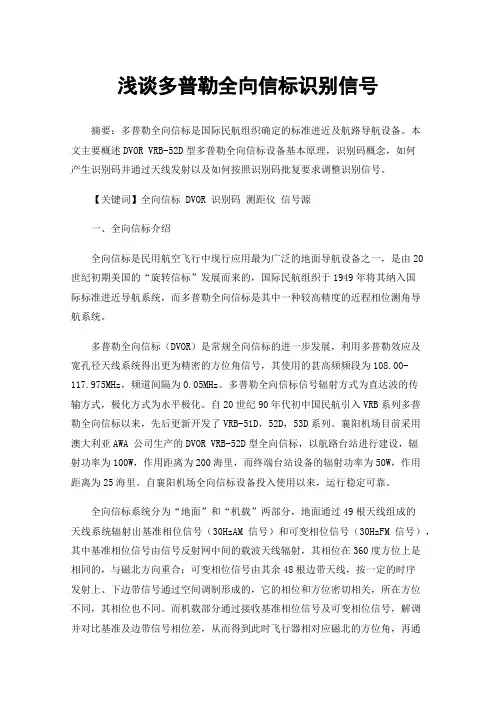

浅谈多普勒全向信标识别信号摘要：多普勒全向信标是国际民航组织确定的标准进近及航路导航设备。
本文主要概述DVOR VRB-52D型多普勒全向信标设备基本原理，识别码概念，如何产生识别码并通过天线发射以及如何按照识别码批复要求调整识别信号。
【关键词】全向信标 DVOR 识别码测距仪信号源一、全向信标介绍全向信标是民用航空飞行中现行应用最为广泛的地面导航设备之一，是由20世纪初期美国的“旋转信标”发展而来的，国际民航组织于1949年将其纳入国际标准进近导航系统，而多普勒全向信标是其中一种较高精度的近程相位测角导航系统。
多普勒全向信标（DVOR）是常规全向信标的进一步发展，利用多普勒效应及宽孔径天线系统得出更为精密的方位角信号，其使用的甚高频频段为108.00-117.975MHz，频道间隔为0.05MHz。
多普勒全向信标信号辐射方式为直达波的传输方式，极化方式为水平极化。
自20世纪90年代初中国民航引入VRB系列多普勒全向信标以来，先后更新开发了VRB-51D，52D，53D系列。
襄阳机场目前采用澳大利亚AWA 公司生产的DVOR VRB-52D型全向信标，以航路台站进行建设，辐射功率为100W，作用距离为200海里，而终端台站设备的辐射功率为50W，作用距离为25海里。
自襄阳机场全向信标设备投入使用以来，运行稳定可靠。
全向信标系统分为“地面”和“机载”两部分，地面通过49根天线组成的天线系统辐射出基准相位信号（30HzAM信号）和可变相位信号（30HzFM信号），其中基准相位信号由信号反射网中间的载波天线辐射，其相位在360度方位上是相同的，与磁北方向重合；可变相位信号由其余48根边带天线，按一定的时序发射上、下边带信号通过空间调制形成的，它的相位和方位密切相关，所在方位不同，其相位也不同。
而机载部分通过接收基准相位信号及可变相位信号，解调并对比基准及边带信号相位差，从而得到此时飞行器相对应磁北的方位角，再通过磁偏角进行计算，可得出飞行器相对于全向信标台站的方位角，从而进行对飞行器的引导。
多普勒效应在全向信标导航中的应用_王霜
第19卷 第6期长 春 大 学 学 报V o l .19 N o .6 2009年6月J O U R N A LO FC H A N G C H U N U N I V E R S I T YJ u n e 2009 收稿日期:2009-03-10作者简介:王霜(1970-),女,吉林长春人,工程师,主要从事雷达导航设备维护维修方面的研究。
多普勒效应在全向信标导航中的应用王 霜1,孙丽环1,王春光2(1.民航吉林空中交通管理分局,吉林 长春 130039;2.空军航空大学 航空理论系,吉林 长春 130022)摘 要:民航飞机在飞行过程中,需要随时接收地面台发射的导航信号,以确定自己的位置。
目前应用最广泛的多普勒全向信标机,其导航信号中的可变信号是通过多普勒效应产生的。
通过分析多普勒效应的产生过程,结合全向信标机的工作原理,可以对全向信标导航信号的实现有一个概念性的了解。
关键词:多普勒效应;全向信标;方位角导航;比相中图分类号:T N 967.5 文献标识码:A 文章编号:1009-3907(2009)06-0019-030 引 言航行中的飞机,必须随时确定自己的位置。
确定飞机位置的方法很多,例如航管雷达定位、机载定位系统、卫星定位系统等等,目前应用较多的定位方式是地面导航台定位。
地面导航台利用发射和接收无线电波,测量飞机相对于导航台的方位、距离等信息,给飞机一个水平方位角引导或距离引导,即方位角导航和距离导航。
多普勒全向信标机属于方位角导航设备。
全向信标导航,首先由地面台站向空中辐射无线电信号,飞机接收到信号后,经过分析和处理,得到相对于地面台磁北方位的方位角。
由于地面导航台站的经纬度是已知的,因而飞机可以据此确定当时的位置。
1 全向信标导航的基本工作原理全向信标导航系统由地面发射机和机载接收机组成。
机载接收机接收并处理地面台发射的带有方位信息的信号,处理后通过仪表时显示,提供给飞行员飞机相对地面台的磁方位。
多普勒效应在全向信标导航中的应用
６结语 综上所述 ，校 企之 间的合作是基于资源依赖 的条件下 实现的，学校可 以提供相应 的人才、知识 以及声誉 ，企业
可 以提供场地 、资源等 ，双方之间的合作也是实现 资源 的 共享，两者之 间共同进步 。校企之间的合作是 ห้องสมุดไป่ตู้资源交换
１引 言
相对媒介所发生的运动，导致观察方察觉波频有所改变 的
情况即被称之为多普勒效应。 ２ ． ２发射与接收频率对 比 而飞机要确定 自身所处位置可供选择的方法多种多样，如 较为常用 的记载定位系统 、航管雷达定位 、卫星定位等， 针对发射机与接收机相对运动状况展开分析，相应接 当前在 民航领域主要采用 的是地面导航 台定位方式。其可 收机 的接收频率改变 即为：假定发射机发出 Ｆ信号 ，发射

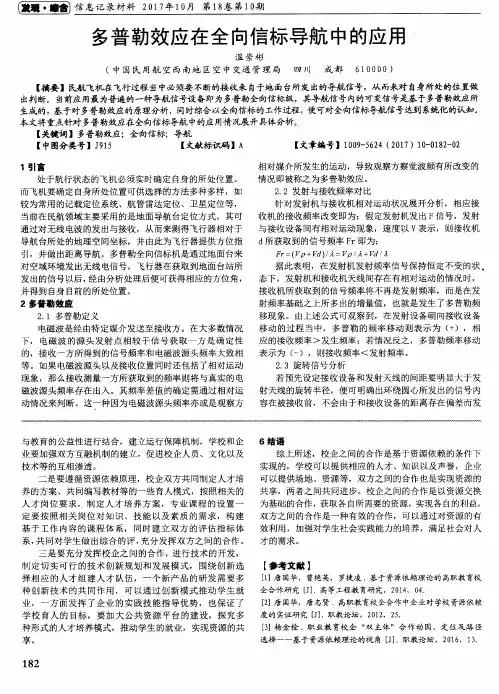

信 息记 录材料 ２ ０ １ ７ 年１ ０ 月 第１ ８ 卷 第１ Ｏ 期
多普 勒效应在 全 向信标导航 中的应用
温 崇 彬
（ 中 国 民 用航 空 西 南地 区 空 中 交通 管 理局 四 川 成 都 ６ １ ０ ０ ０ ０ ）
【 摘要 ｌ民航飞机在飞行过程当中必须要不断的接收来 自 于地面台所发 出的导航信号，从而来对 自 身所处的位置做 出判断。当前应 用最为普遍的一种导航信 号设备即为多普勒全向信标级 ，其导航信号 内的可变信号是基于多普勒效应所 生成的，基于对 多普勒效应 的原理分析 ，同时综合 以全 向信标的工作过程，便可对全向信标导航信号达到 系统化的认知 。 本文将重点针对多普勒效应在全 向信标导航 中的应用情况展开具体分析。 【 关键词 】多普勒效应 ；全向信 标；导航 【 中图分类号】］ ＇ ９ １ ５ 【 文献标识码】ｈ 【 文章编号】１ ０ ０ ９ — ５ ６ ２ ４（ ２ ０ １ ７ ） １ ｏ 一 ０ １ ８ ２ — ０ ２
多普勒全向信标的故障问题与维修方法
多普勒全向信标的故障问题与维修方法作者：郭宏伟来源：《电子技术与软件工程》2017年第09期摘要多普勒全向信标本身所具有的强大功能使其在民航导航中获得了广泛应用，但在实际应用中发现，其常常会出现一些故障问题。
为便于本文研究，下面以目前应用较为普遍的DVOR VRB-51D作为研究对象，分析其故障成因并给出相应的维修处理方法。
【关键词】多普勒全向信标故障维修1 多普勒全向信标的工作原理多普勒全向信标简称为DVOR，它是一种近距离导航系统，其辐射信号为直达波的传播方式。
DVOR主要由两个部分组成，即地面发射机和机载接收机，前者利用天线向位于空中的后者发射信号，后者接收到信号后，经分析处理，可获得磁方位信息。
信号辐射方式为调制式，在辐射场内的调制形式为调幅，DVOR除能够辐射两个基本的导航信号外，还可以辐射识别、话音等信号，但由于一些因素的影响，国内的民航公司一般不使用DVOR的话音信号功能。
当DVOR机载接收机收到辐射场信号后，能够解调出频率为30Hz的AM和FM，通过相位差比较便可得到磁方位信息，这就是该系统的基本工作原理。
2 多普勒全向信标的故障问题与维修2.1 供电板件故障2.1.1 故障问题监控器发出告警信号，1号机关闭，切换至2号机，遥控器无法切换1号机。
通过检查发现，1号机上的工作灯只有CTL和监视器组件亮，其余工作灯全灭，同时CTL上多个告警灯高起，交流与电池电源灯处于正常状态。
对1号机进行强制启动，开启后CTL上的NOTCH DVOR、SUBCARR IER、BEARING告警灯亮起，维持数秒后，恢复至告警状态。
电流与电压表的指针不动，与正常状态相比，电流表读数小、电压表电压大，这说明大部分板件未供上电。
2.1.2 故障原因分析根据功能可将DCC CONVERTER BOARD板件分为以下三个部分：电压转换、电压控制以及变压。
通过检测发现，仅X20上带电压，其余测试口均为无电压状态，由于电压测试口变压线圈全部都是独立设置，所以可排除T1后级线圈及相应回路元器件损坏的可能性。
