第2章 1基本绘图命令:(简单二维图形)
AUTO CAD 2007教程2
![AUTO CAD 2007教程2](https://img.taocdn.com/s3/m/10d4c9896529647d272852e7.png)
图3.2.2 快捷菜单
注意:用直线命令绘制的直线在默认状态下是没有宽度 的,但可以通过不同的图层定义直线的线宽和颜色,在打印 输出时,可以打印出粗细不同的直线。
二、绘制圆 圆是工程制图中另一种常见的基本实体。在AutoCAD 2007中提供了6种绘制圆的方法。 启动圆命令有如下3种方法: (1)菜单栏:选择“绘图”→“圆”菜单下的子命令。 (2)工具栏:单击“绘图”工具栏中的“圆”按钮。 (3)命令行:在命令行输入CIRCLE。
2.选项含义 (1)指定第一点:通过键盘输入或鼠标确定直线的起点 位置。 (2)闭合(C):用于将最后一个端点与第一条线段的起点 重合形成封闭图形。 (3)放弃(U):取消上一步绘制的线段。 在AutoCAD 2007中,当命令操作有多个选项时,单击鼠 标右键将弹出类似于如图3.2.2所示的快捷菜单,虽然命令选项 会因命令的不同而不同,但基本选项大同小异。
图3.1.1 选择对象以虚线形式呈高亮度显示
二、窗口选择方式 窗口选择方式是在“选择对象:”提示下指定两个角点即 可定义某区域。角点指定的次序不同,选择的结果也不同,指 定了第一个角点以后,从左向右拖动(选择窗口)仅选择完全 包含在选择区域内的对象;从右向左拖动(交叉选择)可选择 包含在选择区域内以及与选择区域的边框相交叉的对象。对象 至少有一部分是可见的,否则不能被选中,如图3.1.2所示。
图3.2.9 绘制圆弧
2.选项含义 选择“绘图”→“圆弧”命令,系统弹出如图3.2.10所示 的子菜单,该菜单提供了11种方法绘制圆弧,下面分别进行介 绍。 (1)“三点”命令:该命令是通过3个指定点来绘制圆弧, 第一个点是起始点,第三个点是终点,第二点是圆弧上任意一 点,这是系统默认绘制圆弧的方式(见图3.2.9)。
CAD电气绘图基础操作详细讲解PPT课件
![CAD电气绘图基础操作详细讲解PPT课件](https://img.taocdn.com/s3/m/6f3fc3b8f71fb7360b4c2e3f5727a5e9846a2717.png)
3.3 图案填充
• 绘制图形时,有时需要使用某种图形来充满某个 指定区域,此过程称为图案填充。在电气工程图 中经常要使用到这种图案填充方式来表现效果, 例如配电箱的绘制、暗装开关的绘制、暗装插座 的绘制等等。本节介绍创建图案填充、编辑图案 填充,并通过一个实例来展示图案填充的应用。
3.3.1 创建和编辑图案填充
3.1.14 应用实例—绘制电缆连线盒符号
• 电缆连线盒是电缆连接和分线的装置。 • 其符号绘制可以用多段线、多线和直线组合完成,
具体绘制步骤如下:
3.1.15 徒手线和修订云线
• 徒手线和修订云线是两种特殊方式,徒手线相当 于用画笔直接绘图为用户提供了更大的自由发挥 的空间,修订云线可以将需要特别注意的地方标 示出来,用于多人合作制图时的相互提示。
向上、向下绘制等长的直线6和直线7,完成绘制。具体的绘制结果,如图 3.12所示。
3.1.7 绘制圆
• 在AutoCAD中,可以通过圆心和半径或圆周上的点 来创建圆,也可以创建与对象相切的圆。下面介 绍三种最常用的绘制圆的方法。
• 1.以圆心、半径方式绘制圆 • 2.以圆心、直径方式绘制圆 • 3.以两点方式绘制圆 • 4.以三点方式绘制圆
• (1)单击“圆”按钮,绘制圆。 • (2)单击“直线”按钮,绘制直线1,如图3.18
所示。 • (3)单击“直线”按钮,绘制直线2、3、4,完
成绘制。具体绘制结果如图3.19所示。
3.1.12 多线的绘制
• 多线是指多条平行的直线,是一个组合对象,平 行线的间距和数目是可调的,直线的线型也可以 不同,常用于绘制线路图等平行线对象。
• 用户可以通过3种方式建立选择集:单击对象选择、窗口选 择、交叉窗口选择
cad软件工程制图课件教案教学设计AutoCAD建筑园林室内教程第2章绘制二维图形
![cad软件工程制图课件教案教学设计AutoCAD建筑园林室内教程第2章绘制二维图形](https://img.taocdn.com/s3/m/509c42880b4e767f5bcfce75.png)
(9)若设置动态数据输入方式(按下状态栏上“DYN”按钮),则可以 动态输入坐标值或长度值。下面的命令同样可以设置动态数据输入方式, 效果与非动态数据输入方式类似。除了特别需要,以后不再强调,而只 按非动态数据输入方式输入相关数据。
ห้องสมุดไป่ตู้
2.1.2 射线
射线是以某点为起点,且在单方向上无限延长的直线。 【执行方式】 命令行:RAY 菜单:“绘图”→“射线” 【操作格式】 命令: RAY↙ 指定起点:(给出起点) 指定通过点:(给出通过点,画出射线) 指定通过点:(过起点画出另一条射线,用回车结束命令)
1. 定义多线样式 【执行方式】 命令行:MLSTYLE 【操作格式】 命令: MLSTYLE↙ 系统自动执行该命令,打开如图所示的“多线样式”对话框。在该对话框中,用
户可以对多线样式进行定义、保存和加载等操作。
2. 绘制多线 【执行方式】 命令行:MLINE 菜单:“绘图”→“多线” 【操作格式】 命令:MLINE↙ 当前设置:对正 = 上,比例 = 20.00,样式 = STANDARD 指定起点或 [对正(J)/比例(S)/样式(ST)]:(指定起点) 指定下一点:(给定下一点) 指定下一点或 [放弃(U)]:(继续给定下一点绘制线段。输入“U”,则
第2章 绘制二维图形
二维图形是指在二维平面空间中绘制的图形,主要由一些基本的图形 对象(亦称图元)组成,AutoCAD 2008提供了十余个基本图形对象, 包括点、直线、圆弧、圆、椭圆、多段线、矩形、正多边形、圆环、 样条曲线等。本章将分类介绍这些基本图形对象的绘制方法,读者应 注意绘图中的技巧。本章所涉及的命令主要集中在“绘图”菜单(见 图)和“绘图”工具栏(见图)。
《第2章二维绘图基础》
![《第2章二维绘图基础》](https://img.taocdn.com/s3/m/b5696d46bb1aa8114431b90d6c85ec3a86c28b56.png)
图层状态控制技巧
打开/关闭图层
在图层管理器中,点击图层名称左侧的灯泡图标,可以打 开或关闭该图层。关闭的图层将不显示在绘图区域中。
冻结/解冻图层
点击图层名称左侧的雪花图标,可以冻结或解冻该图层。 冻结的图层将无法进行编辑和选择,但不影响层名称左侧的锁图标,可以锁定或解锁该图层。锁 定的图层将无法进行编辑和修改,但可以进行选择和查看。
准备绘图工具
选择合适的二维绘图软件,并熟悉其 基本操作和功能。
实例分析:关键步骤和技巧讲解
绘制基本图形
01
利用绘图工具绘制点、线、面等基本图形元素。
进行图形编辑
02
对绘制的图形进行移动、旋转、缩放等编辑操作,以满足特定
需求。
完善细节处理
03
对图形进行细节调整,如修改颜色、线型等,提升图形质量。
实例分析:关键步骤和技巧讲解
精确控制图形位置
使用坐标输入或对象捕捉功能,确保图形的精确定位。
利用图层管理图形
通过图层功能对图形进行分类管理,提高编辑效率。
实例分析:关键步骤和技巧讲解
使用快捷键加速操作
熟练掌握常用快捷键,提高绘图和编辑速度。
保持图形比例和尺寸
在进行缩放等操作时,注意保持图形的比例和尺寸关系。
实例操作演示:详细步骤展示
符号插入法
在文本编辑器中选择插入符号功 能,找到需要的特殊字符并插入。
编码输入法
了解特殊字符的编码,通过输入 编码实现特殊字符的输入。
复制粘贴法
从其他来源复制需要的特殊字符, 然后粘贴到目标位置。
04
图层管理与属性设置
图层概念及作用
图层定义
图层是图形文件中的独立透明薄片, 用于组织和管理不同类型的图形对象 。
第2章 二维图形绘制总结
![第2章 二维图形绘制总结](https://img.taocdn.com/s3/m/ba395e1231126edb6f1a1054.png)
;命令:
2.1.7 画矩形
1、功能:绘矩形 2、调用方法 下拉菜单:绘图→矩形;工具栏图标 RECTANG↙ 3、操作格式 举例操作:
命令: _rectang 指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:
指定另一个角点:
;命令:
2.1.8 画圆环
1、功能:在指定位置绘指定内外径的圆环或填充图 2、调用方法 下拉菜单:绘图→圆环; 命令: Donut↙ 3、操作格式 举例操作:
2.2.2 对象捕捉
单击状态栏中“对象捕捉”按钮可打开对象捕捉模式,再次单击 该按钮可关闭对象捕捉模式,对象捕捉的快捷键是〈F3〉键。 快捷菜单(shift+鼠标右键):请看图 工具条:请看图 功能:可以保证你迅速准确地作图,它让鼠标智能地捕捉到某些通过 对象的特性来定义的点。 右键单击“对象捕捉”按钮,选择“设置”,将弹出“草图设置” 对话框,在“对象捕捉”选项卡中可以设置对象捕捉的模式 。下面启 动AutoCAD软件,演示一些常用的目标捕捉类型 。
2)相对坐标:格式同上,只是在前面加上“@”
2.1.2 画直线
1、功能:绘二维或三维直线 2 、调用方法 下拉菜单:绘图→直线;工具栏图标 Line↙ 3、操作格式 以绘制A3幅面线为例进行说明
;命令:
2.1.3 画正多边形
1、功能:绘指定格式的正多边形 2、调用方法 下拉菜单:绘图→正多边形;工具栏图标 令:Polygon↙ 3、操作格式 举例操作:
第2章 二维图形绘制
本章要点
基本绘图命令 精确绘图 图形编辑 应用举例
2.1 基本绘图命令
点的输入方式及点的坐标 画直线 画正多边形 画圆 画圆弧 画椭圆 画矩形 画圆环

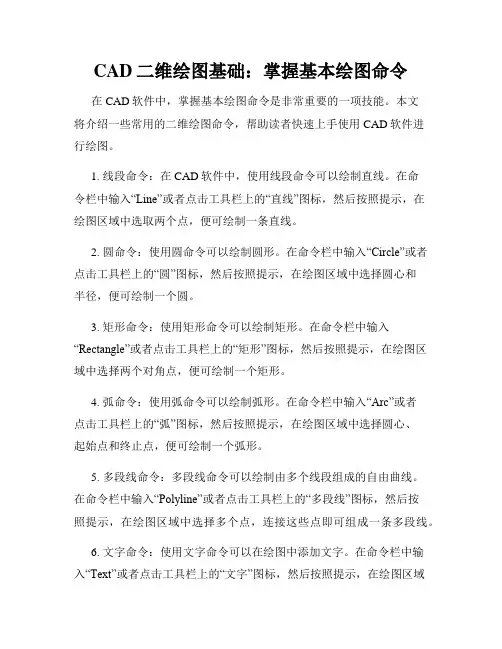

CAD二维绘图基础 掌握基本绘图命令
![CAD二维绘图基础 掌握基本绘图命令](https://img.taocdn.com/s3/m/df14de3a30b765ce0508763231126edb6f1a7619.png)
CAD二维绘图基础:掌握基本绘图命令在CAD软件中,掌握基本绘图命令是非常重要的一项技能。
本文将介绍一些常用的二维绘图命令,帮助读者快速上手使用CAD软件进行绘图。
1. 线段命令:在CAD软件中,使用线段命令可以绘制直线。
在命令栏中输入“Line”或者点击工具栏上的“直线”图标,然后按照提示,在绘图区域中选取两个点,便可绘制一条直线。
2. 圆命令:使用圆命令可以绘制圆形。
在命令栏中输入“Circle”或者点击工具栏上的“圆”图标,然后按照提示,在绘图区域中选择圆心和半径,便可绘制一个圆。
3. 矩形命令:使用矩形命令可以绘制矩形。
在命令栏中输入“Rectangle”或者点击工具栏上的“矩形”图标,然后按照提示,在绘图区域中选择两个对角点,便可绘制一个矩形。
4. 弧命令:使用弧命令可以绘制弧形。
在命令栏中输入“Arc”或者点击工具栏上的“弧”图标,然后按照提示,在绘图区域中选择圆心、起始点和终止点,便可绘制一个弧形。
5. 多段线命令:多段线命令可以绘制由多个线段组成的自由曲线。
在命令栏中输入“Polyline”或者点击工具栏上的“多段线”图标,然后按照提示,在绘图区域中选择多个点,连接这些点即可组成一条多段线。
6. 文字命令:使用文字命令可以在绘图中添加文字。
在命令栏中输入“Text”或者点击工具栏上的“文字”图标,然后按照提示,在绘图区域中指定文字的插入点、文本高度和对齐方式,然后输入文字内容,即可添加文字。
7. 偏移命令:使用偏移命令可以复制、平移线段或曲线。
在命令栏中输入“Offset”或者点击工具栏上的“偏移”图标,然后按照提示,在绘图区域中选择要偏移的线段或曲线,指定偏移距离和方向,便可进行偏移操作。
8. 修剪命令:使用修剪命令可以删除图形中的冗余部分。
在命令栏中输入“Trim”或者点击工具栏上的“修剪”图标,然后按照提示,在绘图区域中选择要修剪的线段或曲线,只保留需要的部分。
这些是CAD软件中常用的二维绘图命令,掌握它们可以帮助我们快速绘制出想要的图形。
电气CAD-第2章 基本二维图形的绘制
![电气CAD-第2章 基本二维图形的绘制](https://img.taocdn.com/s3/m/9338b3ffcfc789eb162dc808.png)
区域。图层的颜色实际上是图层中图形对象的颜色。
※ 命令行:输入或动态输入“color”命令(快捷命令为COL)并按
Enter键。
※ 面板:单击“常用”标签下“特性”面板中的“对象颜色”按钮
。
2、设置线型
线型在AutoCAD中是指图形基本元素中线条的组成和显示方式,如虚
线、实线、点划线等。
① 线型的设置方法
学习情境2 基本图形元件的绘制
子学习情境2.2 捕捉于追踪
• 本节要点:
1. 基本设置 2. 捕捉与栅格 3. 对象捕捉 4. 尺寸测量 5. 极轴追踪
学习情境2 基本图形元件的绘制
子学习情境2.2 捕捉于追踪
(一)基本设置
1、设置颜色
颜色在图形中具有非常重要的作用,可用来表示不同的组件、功能和
2、命令行中的提示选项 ※ 倒角(C):可以绘制一个带有倒角的矩形,这时必须指定两个倒 角的距离。。 ※ 圆角(F):可以绘制一个带有圆角的矩形,这时必须指定圆角半 径。 ※ 厚度(T):设置具有一定厚度的矩形,此选项也是用于三维绘图 。 ※ 旋转(R):通过指定矩形旋转的角度来绘制矩形。
学习情境2 基本图形元件的绘制
子学习情境2.1 基本图形元件的绘制(一)
(七)多边形
多边形是由3~1024条等长的封闭线段构成的,其默认的正多边形边 数为4,用户可以通过系统变量“POLYSIDES"来设置默认的边数。
1、“多边形”的绘制方法 ※ 面板:在“绘图”面板中先单击单击”矩形”按钮 旁边的向下小 箭头,然后在弹出的下拉列表中点击“多边形”命令按钮 。 ※ 命令行:在命令行中输入或动态输入“polygon”命令(快捷命令 为“POL”)并按Enter键。
1、绘制方法 用户可以通过以下几种方法来执行“直线”命令: ※ 面板:在”绘图”面板中单击“直线”按钮 。 ※ 命令行:在命令行中输入或动态输入“Line”命令(快捷命令为 “L”)并按Enter键。 启动该命令后,根据命令提示指定直线的起点和下一点,即可绘制出 一条直线段,再按Enter键进行确定,完成直线的绘制。
《AUTOCAD绘图基础》课程标准
![《AUTOCAD绘图基础》课程标准](https://img.taocdn.com/s3/m/b64f5051001ca300a6c30c22590102020740f2e6.png)
《AUTOCAD绘图基础》课程标准一、课程说明二、课程定位本课程《AUTOCAD制图基础》是环境艺术设计专业核心课程、专业必修课程。
是一款非常优秀的三维设计软件,其功能集三维建模、空间演示、效果输出等为一体的软件。
本课程是环境艺术设计专业的拓展课,通过本课程的学习,掌握AutoCAD基本命令和灵活运用能力;培养空间想象能力和一定的分析与表达能力;培养使用计算机设备与AutoCAD软件绘制图样的能力;培养认真细致、一丝不苟的工作作风。
通过上机学习的方式,采取教师上课与实际训练的方法,培养学生掌握AutoCAD软件的基本操作能力、熟练应用AutoCAD软件的能力、举一反三的制图的能力。
三、设计思路本课程《AUTOCAD制图基础》是环境艺术设计专业核心课程、专业必修课程。
本学习领域坚持以高职教育培养目标为依据,遵循“以应用为目的,以必需、够用为度”的原则,以“掌握概念、强化应用、培养技能”为重点,力图做到“精选内容、降低理论、加强技能、突出应用”。
以行动为导向,基于工作过程的系统化,构建理论与实践一体化的学习领域内容。
采用行之有效的教学方法,注重发展学生空间想象能力、应用能力的培养、并要以学生发展为中心、帮助学生学会学习、以及与后继课程的衔接。
突出教师的主导作用和学生的主体地位,以教师的引导和学生的感知体验和实践操作为主,注重培养学生对专业的兴趣和爱好,提高学生的专业技能操作能力和设计创新能力。
四、课程培养目标1.专业能力:(1)掌握基本绘图命令,根据所绘图样,合理选择CAD绘图命令,快速绘制图样;(2)根据所绘制图样情况,利用CAD相关命令,为图样添加尺寸标注和文字说明;(3)左右手结合使用鼠标和CAD快捷键作图;(4)能熟练绘制室内平面图的轴线、墙体、门窗、柱子、楼梯、标注;(5)能够进行项目文件管理和图形的输出。
2.方法能力:(1)掌握基本要领,根据所给内容绘制图样。
(2)根据所学知识,绘制相应的图案。
AutoCAD二维绘图实用技巧
![AutoCAD二维绘图实用技巧](https://img.taocdn.com/s3/m/22c8ff87a48da0116c175f0e7cd184254a351b15.png)
AutoCAD二维绘图实用技巧第一章:概述AutoCADAutoCAD是一款在工程设计和绘图中广泛应用的软件,具备强大的二维绘图功能。
通过学习和掌握AutoCAD的实用技巧,用户可以更高效地完成绘图任务。
第二章:基本绘图命令在AutoCAD中,了解基本的绘图命令是非常重要的。
例如,线段命令可用于绘制直线,圆命令可绘制圆形。
此外,熟悉修改命令,如移动、复制和旋转,有助于修改已绘制的图形。
第三章:使用图层管理AutoCAD的图层管理功能十分强大。
通过合理设置图层属性,用户可以将不同的元素分组并分配不同的显示属性。
这样,用户可以方便地控制绘图的可见性和编辑性。
第四章:使用块和属性块和属性允许用户创建可重复使用的元素,并可以在绘图中实现数据的动态更新。
块是由多个对象组成的单个实体,而属性则可用于插入块时输入数据。
第五章:使用注释和尺寸标注在绘图中添加注释和尺寸标注是必不可少的。
AutoCAD提供了多种注释和尺寸标注工具,如多行文本和引线标注。
通过正确使用这些工具,用户可以清晰地表达设计意图。
第六章:运用图形编辑工具AutoCAD提供了丰富的图形编辑工具,如修剪、延伸和平移。
通过灵活运用这些工具,用户可以快速地调整和修改绘图中的元素,提高绘图的准确度和效率。
第七章:应用自定义线型和线宽AutoCAD允许用户创建自定义的线型和线宽。
这对于绘制特殊图形和实现绘图标准化非常有用。
用户可以根据需要定制自己的线型和线宽,并将其应用于绘图项目中。
第八章:利用图块库和图纸集AutoCAD的图块库和图纸集功能可帮助用户组织和管理大型项目中的多个绘图文件。
通过创建图块库和图纸集,用户可以方便地对项目进行管理和协作。
第九章:使用快捷键和命令别名快捷键和命令别名是提高绘图效率的重要工具。
AutoCAD允许用户自定义快捷键和命令别名,以便快速执行常用命令和操作。
合理设置快捷键和命令别名,可以大大减少鼠标操作。
第十章:掌握绘图布局和打印设置绘图布局和打印设置是将绘图文件输出为纸质或电子文档必须的步骤。
绘制二维图形与尺寸标注
![绘制二维图形与尺寸标注](https://img.taocdn.com/s3/m/4ff88e275901020207409c44.png)
(3)选择菜单命令“绘图/
矩形”,命令行提示“指定第一个
角点或[倒角(C)/标高(E)/
圆角(F)/厚度(T)/宽度(W)]”,
在视图中点击创建第一个角点。
(4)命令行提示“指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]”,输入“d”,
按回车键Enter。
(5)命令行提示“指定矩形的长度<10.0000>”,输入“300”,按回车键Enter。
标注样式设置完成,该标注样式将应用于以后创建的所有标注。
提示:
如果创建了新的标注样式,那么在标注样式管理器对话框的样式列表中,会显示出多个样式
名称,应从中选择一个样式名称,然后点击“置为当前”,在对话框左上角会显示出当前标注的
样式名称,即表明以后创建的标注使用该样式。
图2-3-5
图2-2-10
图2-3-3
绘制两个矩形,并在一个矩形内部
绘制一个圆,圆心位于已有矩形内
的右下方。
(1)启动AutoCAD软件,
选择AutoCAD经典工作空间,选
择菜单命令“视图/三维视图/俯
视”,在状态栏中点击“栅格”按钮,
取消栅格显示。
图2-1-2
(2)在特性工具栏中点击
,在下拉列表中选择黑色,如图
2-1-2所示。此时开始绘制的新图
/两点(2P)/相切、相切、半径(T)]”。
22
图2-1-6图2-1-7
图2-1-8
(13)选择菜单命令“绘图/矩形”,在命令行提示后面输入“fro”或“from”,按回车
键Enter,启动“捕捉自”按钮功能,捕捉并点击矩形右上角点作为基点,如图2-1-7所示。
提示:
在命令行输入“fro”或“from”的作用与点击捕捉自按钮相同。也可按住键盘上的Ctrl键,
《AutoCAD》教学指导教案
![《AutoCAD》教学指导教案](https://img.taocdn.com/s3/m/df656a4a4531b90d6c85ec3a87c24028915f858a.png)
《AutoCAD》教学指导教案第一章:AutoCAD概述1.1 课程目标了解AutoCAD的基本概念和发展历程。
掌握AutoCAD的界面组成和基本操作。
1.2 教学内容AutoCAD的概念和发展历程。
AutoCAD的界面组成:菜单栏、工具栏、绘图区、状态栏等。
AutoCAD的基本操作:新建、打开、保存文件,设置绘图环境等。
1.3 教学方法讲授法:讲解AutoCAD的概念和发展历程,界面组成和基本操作。
实践法:学生动手操作,熟悉AutoCAD界面和基本操作。
1.4 教学资源PPT课件。
AutoCAD软件。
1.5 教学评估课堂问答:了解学生对AutoCAD概念和发展历程的掌握情况。
上机操作:检查学生对AutoCAD界面和基本操作的熟悉程度。
第二章:基本绘图命令2.1 课程目标掌握AutoCAD的基本绘图命令。
能够绘制简单的二维图形。
基本绘图命令:Line(直线)、Circle(圆)、Rectangle(矩形)等。
绘制简单二维图形:直线、圆、矩形等。
2.3 教学方法讲授法:讲解基本绘图命令的使用方法。
实践法:学生动手操作,绘制简单二维图形。
2.4 教学资源PPT课件。
AutoCAD软件。
2.5 教学评估课堂问答:了解学生对基本绘图命令的掌握情况。
上机操作:检查学生绘制简单二维图形的能力。
第三章:基本编辑命令3.1 课程目标掌握AutoCAD的基本编辑命令。
能够对二维图形进行基本的编辑操作。
3.2 教学内容基本编辑命令:Select(选择)、Move(移动)、Scale(缩放)等。
基本编辑操作:选择对象、移动对象、缩放对象等。
3.3 教学方法讲授法:讲解基本编辑命令的使用方法。
实践法:学生动手操作,进行基本的编辑操作。
PPT课件。
AutoCAD软件。
3.5 教学评估课堂问答:了解学生对基本编辑命令的掌握情况。
上机操作:检查学生进行基本编辑操作的能力。
第四章:图层和线型4.1 课程目标掌握AutoCAD的图层和线型概念。
CAD教材
![CAD教材](https://img.taocdn.com/s3/m/d935e41b964bcf84b9d57b7e.png)
工作界面的使用 ◆ 标题栏
下拉菜单
◆ 菜单栏
• 用菜单发布命令
• 拉出的下一级菜单
第2章 基本二维绘图
• 本章导读 • 基本图形元素(直线、 基本图形元素(直线、圆、圆弧和矩形)的画法是整 圆弧和矩形) 个绘图的基础。本章首先介绍一些简单的绘图命令, 个绘图的基础。本章首先介绍一些简单的绘图命令,给出 绘制图形的知识重点、绘图步骤。 绘制图形的知识重点、绘图步骤。通过学习可以掌握基本 图形的绘制方法和精确绘图工具的使用方法, 图形的绘制方法和精确绘图工具的使用方法,了解对象捕 捉和极轴的设置与应用。学会利用图层对图形进行管理, 捉和极轴的设置与应用。学会利用图层对图形进行管理, 根据需要设置各个图层的线型和颜色。掌握删除、修剪、 根据需要设置各个图层的线型和颜色。掌握删除、修剪、 复制、镜像、阵列等修改命令的使用,各个选项的功能。 复制、镜像、阵列等修改命令的使用,各个选项的功能。 然后根据实例的需要学会多段线和图案填充的应用。 然后根据实例的需要学会多段线和图案填充的应用。 • 本章节所选择的实例都是机械工程常见的零部件, 本章节所选择的实例都是机械工程常见的零部件,根 据学习软件和绘制图形的需要,决定内容的取舍, 据学习软件和绘制图形的需要,决定内容的取舍,只要参 照本教材编写顺序,一步步进行实际操作, 照本教材编写顺序,一步步进行实际操作,能够很快的掌 AutoCAD2007一些基础功能应用 一些基础功能应用。 握AutoCAD2007一些基础功能应用。
• • • • •
图2-7极轴追踪选项卡
2.2.2 画五角星
• 1.绘制直线 . • 选择下拉菜单【绘图】│【直线】选项, 选择下拉菜单【绘图】 【直线】选项, • 命令: _line 指定第一点 指定第一点: 命令 //任选单击一点 任选单击一点 • 指定下一点或 [放弃 放弃(U)]: 200 放弃 //极轴角 ° 极轴角72° 极轴角 • 指定下一点或 [放弃 放弃(U)]: 200 放弃 //极轴角 ° 极轴角288° 极轴角 • 指定下一点或 [闭合 闭合(C)/放弃 放弃(U)]: 200 闭合 放弃 144° ° • 指定下一点或 [闭合 闭合(C)/放弃 放弃(U)]: 200 闭合 放弃 • 指定下一点或 [闭合 闭合(C)/放弃 放弃(U)]: c 闭合 放弃 • 画第一条线如图 所示。 画第一条线如图2-8所示 所示。 • 绘制完成的五角星如图 所示 绘制完成的五角星如图2-9所示
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
【例】绘制如下图所示的不同图形
2.3.2 绘制圆弧
选择“绘图”|“圆弧”命令中的子命令,或单击“绘图”工具栏中的“圆 弧”按钮,即可绘制圆弧。
B
A 梅 花
C
E
D
AutoCAD提供了十一种绘制圆弧的方法,可单击“绘图”下拉菜单的圆弧(A ),弹出如图所示的绘制圆弧菜单,通过此可以直接指定圆弧绘制的方式。
的半轴长度 主轴的第 一个端点 椭圆主轴 的端点 半轴长度
椭圆中心点
主轴的第 二个端点
功能:该命令可用于画椭圆或椭圆弧。 方式:1)轴端点方式 2)椭圆心方式
3)旋转角方式
4)画椭圆弧
1)轴端点方式
2)轴中心点方式
指定长、短轴端点绘制椭圆
指定椭圆中心点创建椭圆
3)配合旋转角度决定另一轴距离模式(旋转角方式)
2.1 绘制点对象
在AutoCAD 中,点对象有单点、多点、定数等分和定距等分4种。 选择“绘图”|“点”|“单点”命令,可以在绘图窗口中一次指定一个点。 选择“绘图”|“点”|“多点”命令,可以在绘图窗口中一次指定多个点,最后 可按Esc键结束。 选择“绘图”|“点”|“定数等分”命令,可以在指定的对象上绘制等分点或者 在等分点处插入图形或块。 选择“绘图”|“点”|“定距等分”命令,可以在指定的对象上按指定的长度绘 制点或者插入图形或块。
绘图命令及绘图方法
1、用LINE命令绘制直线段 1) 画直线段 2) 画折线段 3) 画封闭的折线段 4) 接着上一直线末端点继续画直线段 5) 接着上一弧线的末端点继续画相切直线段 6) 撤消最后所画直线段 2、介绍U(UNDO)撤消命令、REDO恢复命令
3、 用ERASE命令删除实体 功能 用于删除指定的完整的实体,不能删除实体的局部。
2.4.1 矩形的绘制
在AutoCAD中,可以使用“矩形”命令绘制矩形。选择“绘图”|“矩形” 命令(RECTANGLE),或在“绘图”工具栏中单击“矩形”按钮,即可绘制出 倒角矩形、圆角矩形、有厚度的矩形等多种矩形。
第一角点 A
第二角点 B
倒角矩形
圆角矩形
有厚度矩形
有宽度矩形
说明: 1)、指定第一个角点——指定第二个角点。(一般采用相对直角坐标) 例: 绘制一个长80,宽50的长方形 2)、倒角(C):其大小可以设置。 第一个倒角距离指第一个角点的Y方向. 3)、倒圆角(F):圆角的大小由半径决定 C,F设置后CAD始终以此参数来绘制矩形,否则指定新参数。 4)、标高(E):确定矩形在三维空间内的基准面高度 5)、厚度(T):设置矩形的厚度,即矩形在Z方向上的高度 6)、宽度(W):可设置矩形的宽度 注: 1)该命令产生的图形是一个多义线整体,即为一个实体,不能单独对 一线段进行编辑,如果要编辑,需先用分解命令, 2)倒角的距离及圆弧的半径必须是客观存在的
AБайду номын сангаас
1) CEN、R 4) 3P
2) CEN、D 5) TTR
3) 2P 6) TTT
注意: 1) 当有多个功能选项时,缺省选项可直接操作,不必选择。大括号里的 选项必须选择才能进行相应的操作。 2) 画公切圆时选取相切目标时,选目标的小方框(选择框)应落在实 体上并靠近切点,切线圆半径应大于两切点距离的1/2。 3) 两个实体的公切圆可能有多个。 4)指定两点(2P): 指的是直径的起点和端点. 5)两个相切对象和一个半径,如果半径太小,圆可能相切在延长线上。
2.3 绘制圆(弧)和椭圆(弧)
2.3.1 绘制圆
选择“绘图”|“圆”命令中的子命令,或单击“绘图”工具栏中的“圆” 按钮即可绘制圆。在AutoCAD 中,可以使用6种方法绘制圆。
A O O O 指定圆心和半径 B O O A 指定 3 点 l 指定两个相切对象和半径 B l 指定 3 个相切对象 指定圆心和直径 A 指定两点
起点所在的切线方向
X轴正方向 终点
起点
【例】绘制如下图所示的不同图形
2.3.3 绘制圆环
用DONUT命令画圆环
功能:用于绘制填充的圆或环
注意:1)当内径取0时,绘制填充圆。内
径外径指直径
2)fillmode 改变填充方式
2.3.4 绘制椭圆
选择“绘图”|“椭圆”子菜单中的命令,或单击“绘图”工具栏中的“椭 圆”按钮,即可绘制椭圆。可以选择“绘图”|“椭圆”|“中心点”命令,指定椭 圆中心、一个轴的端点(主轴)以及另一个轴的半轴长度绘制椭圆;也可以选择 “绘图”|“椭圆”|“轴、端点”命令,指定一个轴的两个端点(主轴)和另一个轴 的半轴长度绘制椭圆。 椭圆另一轴 另一个轴的
绘图工具栏
“绘图”工具栏中的每个工具按钮都与“绘图”菜单中的绘图命令相对应, 是图形化的绘图命令。
构造线
多边形
圆弧 修订云线
椭圆 插入块 创建块
渐变色
表
多行文字
直线 多段线
矩形
圆
样条曲线
椭圆弧
点 填充图案 面域
绘图命令
使用绘图命令也可以绘制图形,在命令提示行中输入绘图命令,按Enter 键,并根据命令行的提示信息进行绘图操作。这种方法快捷,准确性高,但 要求掌握绘图命令及其选择项的具体用法。 AutoCAD 在实际绘图时,采用命令行工作机制,以命令的方式实现用户 与系统的信息交互,而前面介绍的2种绘图方法是为了方便操作而设置的,是 3种不同的调用绘图命令的方式。
2.2.3 绘制构造线
构造线为两端可以无限延伸的直线,没有起点和终点,可以放置在三维 空间的任何地方,主要用于绘制辅助线。选择“绘图”|“构造线”命令(XLINE), 或在“绘图”工具栏中单击“构造线”按钮,都可绘制构造线。
命令:XLINE 功能:该命令常用于画辅助线参考线。 方法:1) 给起点方式,用于画通过指定点的无穷长直线。 2) 画通过指定点的无穷长水平直线。 3) 画通过指定点的无穷长垂直直线。 4) 画通过指定点的带倾斜角度的无穷长直线。 5) 画角平分线。 6) 画指定直线的按指定距离的平行的无穷长直线。
角度=0
角度=45
角度=60
4)画椭圆弧(逆时针方向)
【例】绘制如下图所示的不同图形
绘制椭圆弧
在AutoCAD 2007中,椭圆弧的绘图命令和椭圆的绘图命令都是ELLIPSE, 但命令行的提示不同。选择“绘图”|“椭圆”|“圆弧”命令,或在“绘图”工具 栏中单击“椭圆弧”按钮,都可绘制椭圆弧。
2.4 绘制矩形与正多边形
2.2 绘制直线类对象
2.2.1 绘制单一直线
“直线”是各种绘图中最常用、最简单的一类图形对象。 只要指定了起点和终点即可绘制一条直线。在AutoCAD中,可以用二维坐标 (x,y)或三维坐标(x,y,z)来指定端点,也可以混合使用二维坐标和三维坐标。如 果输入二维坐标,AutoCAD将会用当前的高度作为Z轴坐标值,默认值为0。 选择“绘图”|“直线”命令(LINE),或在“绘图”工具栏中单击“直线” 按钮,可以绘制直线。
【例】绘制如图所示的不同矩形
【例】如图所示,根据给定的尺寸绘制双人床。
2.4.2 绘制正多边形
在AutoCAD中,可以使用“正多边形”命令绘制正多边形。选择“绘 图”|“正多边形”命令(POLYGON),或在“绘图”工具栏中单击“正多边形” 按钮,可以绘制边数为3~1024的正多边形。
三种方式绘制正多边形: 1) 边长方式(EDGE):输入边的两个端点,正多边形由边长和 边数确定。 2) 内接于圆方式(Inscribed)即中心点和顶点的距离为外接圆半径 3) 外切于圆方式(Circumscribed):即圆内切于多边形。 注意:1. 内接于圆和外切于圆中的圆是假想中的圆,圆并不画出。 2. 边长方式画正多边形时,根据确定正多边形的第一条边的 两点的顺序将产生不同的图形。 3. 采用给同一半径的内接于圆方式生成的正多边形的面积小 于外切于圆方式生成的正多边形。
第2章 基本绘图命令
在AutoCAD 中,使用“绘图”菜单中的命令,可以绘制点、直线、 圆、圆弧和多边形等简单二维图形。二维图形对象是整个AutoCAD的 绘图基础,因此要熟练地掌握它们的绘制方法和技巧。
教学目标
通过本章的学习,读者应掌握在AutoCAD 中绘制简单二维图形对象的基本 方法 ,绘制点对象,直线、射线和构造线,矩形和正多边形,以及圆、圆弧、 椭圆和椭圆弧对象的绘制方法。
绘图方法
为了满足不同用户的需要,使操作更加灵活方便,AutoCAD 提供了多种 方法来实现相同的功能。例如,可以使用“绘图”菜单、“绘图”工具栏、 “屏幕菜单”和绘图命令4种方法来绘制基本图形对象。 绘图菜单 绘图工具栏 绘图命令
绘图菜单
绘图菜单是绘制图形最基本、最常用的方法,其中包含了AutoCAD 2007 的大部分绘图命令。选择该菜单中的命令或子命令,可绘制出相应的二维图 形。
撤消
返回
用直线命令绘制如下图形:
例1 画一个边长为100mm的正三角形。(闭合的使用) 例2 画边长为50mm的正六边形。 注:1)直线是一个图元,最小的图形单位,它不能再被分 解,一个图形由若干个图元组成。 2)在指定第一个点时击右键,第一个点即为上一个端点. 圆弧可沿其切线方向
例:用直线段绘制下列图形 熟悉坐标的使用
注意: A 一般情况下,遵循逆时针生成图形的基本规则 B 当采用角度方式画弧时,角度值取正值,逆时针生成 图形,角度取负值,顺时针生成图形。 C 同一弦长对应有两个圆弧。弦长方式画弧时,遵循逆 时针方向生成图形,弦长取正时,画小于半圆的圆弧;弦长 取负时,画大于半圆的圆弧。 D 弧方向方式画弧中,弧方向是指弧线起点所在的切线 的方向与X轴正方向的夹角。
2.2.2 绘制射线
射线为一端固定,另一端无限延伸的直线。选择“绘图”|“射线”命令 (RAY),指定射线的起点和通过点即可绘制一条射线。在AutoCAD中,射线主 要用于绘制辅助线。 指定射线的起点后,可在“指定通过点:”提示下指定多个通过点,绘制以 起点为端点的多条射线,直到按Esc键或Enter键退出为止。
