数控机床上下料机械手毕业论文

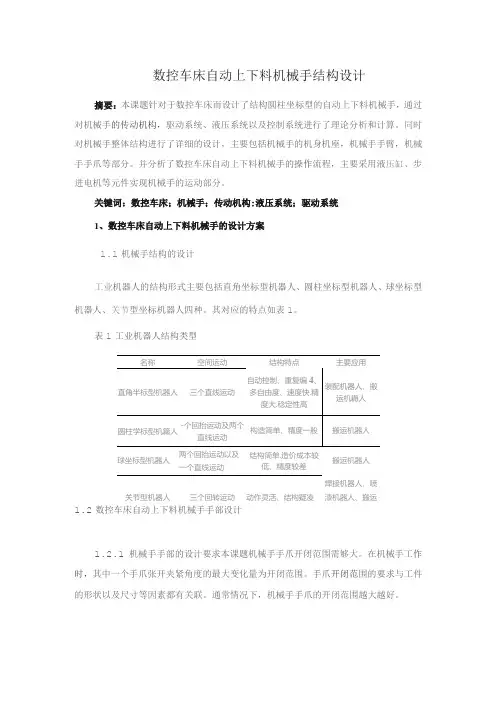

数控车床自动上下料机械手结构设计
数控车床自动上下料机械手结构设计摘要：本课题针对于数控车床而设计了结构圆柱坐标型的自动上下料机械手，通过对机械手的传动机构，驱动系统、液压系统以及控制系统进行了理论分析和计算。
同时对机械手整体结构进行了详细的设计，主要包括机械手的机身机座，机械手手臂，机械手手爪等部分。
并分析了数控车床自动上下料机械手的操作流程，主要采用液压缸、步进电机等元件实现机械手的运动部分。
关键词：数控车床；机械手；传动机构:液压系统；驱动系统1、数控车床自动上下料机械手的设计方案1.1机械手结构的设计工业机器人的结构形式主要包括直角坐标型机器人、圆柱坐标型机器人、球坐标型机器人、关节型坐标机器人四种。
其对应的特点如表1。
表1工业机器人结构类型球坐标型机器人两个回抬运动以及一个直线运动结构简单.造价成本较低、精度较差搬运机器人关节型机器人三个回转运动动作灵活、结构疑凌焊接机器人、喷漆机器人、搬运1.2数控车床自动上下料机械手手部设计1.2.1机械手手部的设计要求本课题机械手手爪开闭范围需够大。
在机械手工作时，其中一个手爪张开夹紧角度的最大变化量为开闭范围。
手爪开闭范围的要求与工件的形状以及尺寸等因素都有关联。
通常情况下，机械手手爪的开闭范围越大越好。
1.2.2手爪结构的采用方案结合具体的工作要求，综上所述，本课题采用的是齿轮齿条式。
通过活塞往返带动齿条完成手爪张开或夹紧的动作。
1.3数控车床自动上下料机械手腕部设计机械手手腕主要功能是可以使被夹持工件的方位产生变化，此时机械手手腕需做回转运动，即只存在一个回转自由度。
结合本课题，本设计手腕不加自由度以便于机械手结构简单，操作简单。
1.4数控车床自动上下料机械手手臂设计考虑到操纵器在工作中的稳定性和安全性，将两个平行的导向杆添加到该对象的水平框架中，使其与运动活塞杆截面形成等腰三角形结构，以保证其结构更加稳定牢靠。
垂直手臂添加四个导杆其截面为正四边形，每个导杆都选用空心结构以保证机械手整体重量。
数控机床上下料机械手设计
学科门类：单位代码：毕业设计说明书（论文）数控机床上下料机械手设计学生姓名所学专业班级学号指导教师XXXXXXXXX系二○**年X X月任务书任务下达日期：20** 年 3 月13 日设计（论文）开始日期：20** 年 3 月13 日设计（论文）完成日期：20** 年 6 月20 日一、设计（论文）题目：数控机床上下料机械手设计二、专题题目：高速切削的数控加工工艺三、设计的目的和意义：通过对机械设计制造及其自动化专业机制方向大学本科四年的所学知识进行整合，完成一个特定功能、特殊要求的检测、控制仪器的制作，能够充分、完整地体现电子信息工程专业类毕业生的理论研究水平，实践动手能力以及专业精神和态度，具有较强的针对性和明确的实施目标，能够实现理论到实践的有机结合。
本设计能够广泛应用于家庭、车站、码头、医疗机构等需要对人体温度进行实时检测的场所，满足用户对体温实时测试的要求，并能够对体温进行实时显示和对体温异常现象进行报警。
目前，本设计的国内外研究及应用主要体现在2003年全国抗击“非典”期间，清华大学深圳研究所研制的“红外数字体温计”以及同时期出现的国内其他生产厂家制作的“数字遥感体温计”。
四、设计（论文）主要内容：（1）机械手的整体结构设计及其总装图、液压系统图和PLC接线图以及具体零件图的绘制（一张零号图，三张一号图，二张二号图，合计三张零号图）（2）具体设计过程及其合理性的文字说明。
五、设计目标：完成对机械手的总体结构设计，主要是设计合理的液压传动系统，以及PLC控制程序，能合理地控制机械手上下料。
六、进度计划：20**年3月13日至3月31日进行为期3周的生产实习；4月1日至4月20日完成对设计题目的资料收集与查询；4月21日至5月31日完成对设计图纸的绘制；6月1日至6月20日完成毕业设计说明书的编写；6月21日至6月24日最后的审稿及说明书和图纸的打印。
七、参考文献资料：1 付永领, 王岩, 裴忠才. 基于CAN总线液压喷漆机器人控制系统设计与实现. 机床与液压. 2003, (6): 90~922 丁又青, 朱新才. 一种新型型钢翻面机液压系统设计. 机床与液. 2003, (5):128~1293 刘剑雄, 韩建华. 物流自动化搬运机械手机电系统研究. 机床与液压. 2003, (1): 126~1284 徐轶, 杨征瑞, 朱敏华, 温齐全. PLC在电液比例与伺服控制系统中的应用. 机床与液压. 2003, (5): 143~1445 胡学林. 可编程控制器(基础篇). 北京: 电子工业出版社, 2003.6 胡学林. 可编程控制器(实训篇). 北京: 电子工业出版社, 2004.7 孙兵, 赵斌, 施永康. 基于PLC的机械手混合驱动控制. 液压与气动. 2005, (3): 37~398 孙兵, 赵斌, 施永康. 物料搬运机械手的研制. 机电一体化. 2005, (2): 43~459 王田苗, 丑武胜. 机电控制基础理论及应用. 北京: 清华大学出版社, 2003.10 李建勇. 机电一体化技术. 北京: 科学出版社, 2004.11 王孙安, 杜海峰, 任华. 机械电子工程. 北京: 科学出版社,2003.12 张启玲, 何玉安. PLC在气动控制称量包装装置中的应用. 液压与气动.2005, (1): 31~3313赵文. 数字控制技术在龙门刨床电控系统中的应用. 电气传动. 2005. 35 卷(3): 55~5714 沈兴全, 吴秀玲. 液压传动与控制. 北京: 国防工业出版社, 2005.15 王宪军, 赵存友. 液压传动. 哈尔滨: 哈尔滨工程大学出版社, 2002.16 徐灏等. 机械设计手册. 第5卷. 北京: 机械工业出版社, 2000.17陈铁鸣, 王连明, 王黎钦. 机械设计(修订版). 哈尔滨: 哈尔滨工业大学出版社, 2003.18 邓星钟. 机电传动控制(第三版). 武汉: 华中科技大学出版社, 2001.19 西门子自动化与驱动集团(SIEMENS AG). S7-200系统手册. 2002.20 蔡行健. 深入浅出西门子S7-200 PLC. 北京: 北京航空航天大学出版社,2003.22 张利平. 现代液压技术应用220例. 化学工业出版社, 2004.23 高西林. 锻床上料机械手. 轻工机械. 2001,(2):24 李春波, 王大明, 李哲, 王祖温. PLC控制的气动上下料机械手. 液压气动与密封, 1999. 12. (6): 21~2425 尹自荣, 熊晓红, 骆际焕, 王建坤. 数控上下料机械手的研究及应用. 锻压机械. 1994, (6): 3~526 张波, 李卫民, 尚锐. 多功能上下料用机械手液压系统. 2002，(8): 31~3227 侯沂, 刘涛. 装卸机械手设计研究. 机械. 2004, 第31卷(6): 53~5428 叶爱芹, 袁金强. PLC在机械手控制系统中的应用. 安徽技术师范学院学报. 2001, 15卷(4): 64～6529 王会香, 孙全颖. 自动涂胶机械手的PLC控制. 哈尔滨理工大学学报.2002，7卷(5): 16~1830 潘沛霖, 杨宏, 高波, 吴伟光. 四自由度折叠式机械手的结构设计与分析.哈尔滨工业大学学报. 1994, 26卷(4): 90~9531 刘新一. 多工位自动冲床机械手控制器设计. 广州大学学报（综合版）.2000, 第14卷(3): 19~2032吉爱国, 冯汝鹏, 郭伟, 张锦江. 计算机在机械手控制中的应用. 机械与电子. 1996, (6): 8~9指导教师：院（系）主管领导：年月日摘要通过对机械设计制造及其自动化专业大学本科四年的所学知识进行整合，对工业机械手各部分机械结构和功能的论述和分析，设计了一种圆柱坐标形式的数控机床上下料机械手。

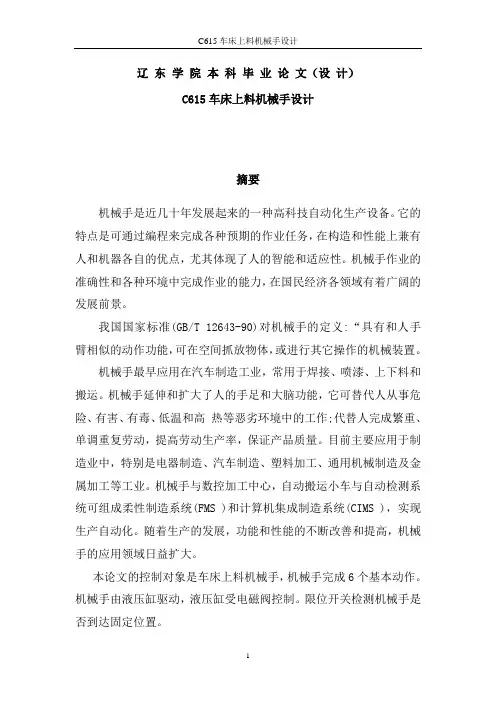

C615车床上料机械手设计毕业设计论文
辽东学院本科毕业论文（设计）C615车床上料机械手设计摘要机械手是近几十年发展起来的一种高科技自动化生产设备。
它的特点是可通过编程来完成各种预期的作业任务，在构造和性能上兼有人和机器各自的优点，尤其体现了人的智能和适应性。
机械手作业的准确性和各种环境中完成作业的能力，在国民经济各领域有着广阔的发展前景。
我国国家标准(GB/T 12643-90)对机械手的定义:“具有和人手臂相似的动作功能，可在空间抓放物体，或进行其它操作的机械装置。
机械手最早应用在汽车制造工业，常用于焊接、喷漆、上下料和搬运。
机械手延伸和扩大了人的手足和大脑功能，它可替代人从事危险、有害、有毒、低温和高热等恶劣环境中的工作;代替人完成繁重、单调重复劳动，提高劳动生产率，保证产品质量。
目前主要应用于制造业中，特别是电器制造、汽车制造、塑料加工、通用机械制造及金属加工等工业。
机械手与数控加工中心，自动搬运小车与自动检测系统可组成柔性制造系统(FMS )和计算机集成制造系统(CIMS )，实现生产自动化。
随着生产的发展，功能和性能的不断改善和提高，机械手的应用领域日益扩大。
本论文的控制对象是车床上料机械手，机械手完成6个基本动作。
机械手由液压缸驱动，液压缸受电磁阀控制。
限位开关检测机械手是否到达固定位置。
可编程控制器(PLC)控制机械手的动作，实现机械手换料自动运行。
本论文可编程控制器(PLC)选用西门子（SIEMENS）公司S7-200系列的CPU224。
机械手的开关量信号直接输入PLC，PLC通过中间继电器对电磁阀加以控制。
本论文的重点放在PLC各硬件部分的设计和介绍、PLC梯形图的编写上。
在整体设计过程中按照“提出问题，分析问题，解决问题”的主导思想，对整个系统的设计工作做出了细致的阐述。
关键词：PLC;车床上料机械手AbstractThe manipulator is one kind of high tech automation production equipment which the nearly several dozens years develop. Its characteristic is may complete each kind of anticipated job task through the programming, in constructs and in the performance has at the same time the human and the machine respective merit, especially has manifested the human intelligence and the compatibility. In the manipulator work's accuracy and each kind of environment completes the work ability, has the broad prospects for development in national economy various domains.Our country national standards (GB/T 12643-90) to manipulator definition: “has with the person arm similar holding function, may grasp in the space puts the object, or carries on other operations the mechanism.The manipulator applies most early in the automobile factory industry, commonly used in welding, painting, on yummy treats and transporting. The manipulator extended to extend and to expand person's hand and foot and the cerebrum function, it might substitute the human to be engaged in the danger, harmful, virulent, the low temperature and the high fever and so on the adverse circumstance work; Replaces the human to complete, the monotonous redundant work arduously, raises the labor productivity, the quality assurance. At present mainly applies in the manufacturing industry, specially industries and so on electric appliance manufacture, automobile manufacture, plastic processing, general machine manufacture and metal working. The manipulator and the numerical control machining center, the automatic machine tray and the automatic detection system may compose the flexible manufacture system (FMS) and the computer integration manufacture system (CIMS), realizes the production automation. Along with the production development, the function and the performance progressive improvement and the enhancement, manipulator's application domain expands day by day.Present paper's controlled member is the lathehigh-quality goods manipulator, the manipulator completes 9 elementary actions. The manipulator actuates by the air cylinder, air cylinder solenoid valve control. The limit switch examines the manipulator whether to arrive at the stationary position.Programmable controller (PLC) controls manipulator's movement, realizes the manipulator to refuel the automatic movement. Present paper programmable controller (PLC) selects Simens (SIEMENS) company S7-200 series CPU224. Manipulator's switch quantity signal direct input PLC, PLC controls through the intermediate relay to the solenoid valve. Present paper's key point places the PLC various hardware part the design and the introduction, in the PLC trapezoidal chart compilation. Defers to the overall design process “asks the question, the analy sis question, solves the problem” the guiding ideology, has made the careful elaboration to overall system's project work..Key word: PLC； lathe high-quality goods manipulator目录摘要 (1)Abstract (2)目录 (5)一、绪论 (8)（一）本课题的目的和意义 (8)（二）国内外研究现状、发展动态 (9)二、C615车床上料机械手的总体方案 (11)（一）设计任务 (11)(二)机械结构设计 (11)三、液压结构的设计 (14)（一）液压缸的设计 (14)（二）缓冲设计 (15)2.单纯锥形缓冲 (16)4.多孔设计，匀减效果好，但加工也昂贵，性能曲线同反抛物线缓冲曲线。

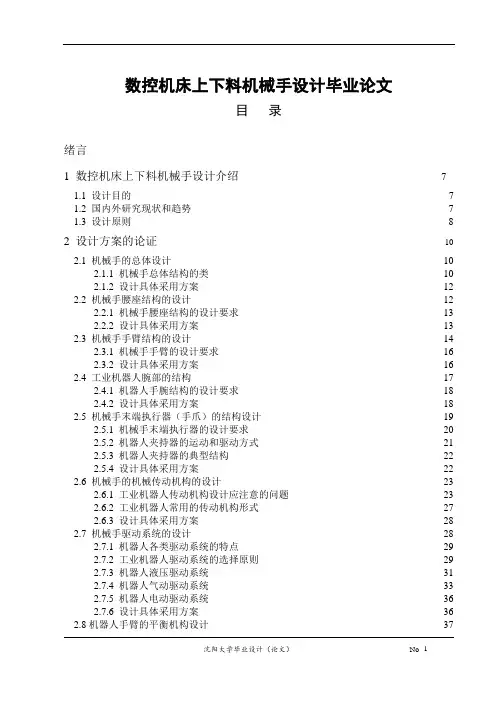

数控机床上下料机械手设计毕业论文
数控机床上下料机械手设计毕业论文目录绪言1 数控机床上下料机械手设计介绍7 1.1 设计目的7 1.2 国内外研究现状和趋势71.3 设计原则82 设计方案的论证10 2.1 机械手的总体设计102.1.1 机械手总体结构的类102.1.2 设计具体采用方案12 2.2 机械手腰座结构的设计122.2.1 机械手腰座结构的设计要求132.2.2 设计具体采用方案13 2.3 机械手手臂结构的设计142.3.1 机械手手臂的设计要求162.3.2 设计具体采用方案16 2.4 工业机器人腕部的结构172.4.1 机器人手腕结构的设计要求182.4.2 设计具体采用方案18 2.5 机械手末端执行器（手爪）的结构设计192.5.1 机械手末端执行器的设计要求202.5.2 机器人夹持器的运动和驱动方式212.5.3 机器人夹持器的典型结构222.5.4 设计具体采用方案22 2.6 机械手的机械传动机构的设计232.6.1 工业机器人传动机构设计应注意的问题232.6.2 工业机器人常用的传动机构形式272.6.3 设计具体采用方案28 2.7 机械手驱动系统的设计282.7.1 机器人各类驱动系统的特点292.7.2 工业机器人驱动系统的选择原则292.7.3 机器人液压驱动系统312.7.4 机器人气动驱动系统332.7.5 机器人电动驱动系统362.7.6 设计具体采用方案36 2.8机器人手臂的平衡机构设计372.8.1 机器人平衡机构的形式372.8.2 设计具体采用的方案383 理论分析和设计计算38 3.1 液压传动系统设计计算383.1.1 确定液压系统基本方案393.1.2 拟定液压执行元件运动控制回路393.1.3 液压源系统的设计403.1.4 绘制液压系统图413.1.5 确定液压系统的主要参数463.1.6 计算和选择液压元件483.1.7 液压系统性能的验算48 3.2 电机选型有关参数计算483.2.1 有关参数的计算513.2.2 电机型号的选择524 机械手控制系统的设计52 4.1 机械手控制系统硬件设计4.1.1 机械手工艺过程与控制要求524.1.2 机械手的作业流程534.1.3 机械手操作面板布置544.1.4 控制器的选型554.1.5 控制系统原理分析564.1.6 PLC外部接线设计574.1.7 I/O地址分配58 4.2 机械手控制系统软件设计594.2.1机械手控制主程序流程图594.2.2机械手控制程序设计595 技术经济分析61结论致谢参考文献附录1附录2摘要通过对机械设计制造及其自动化专业大学本科两年的所学知识进行整合，对工业机械手各部分机械结构和功能的论述和分析，设计了一种圆柱坐标形式的数控机床上下料机械手。

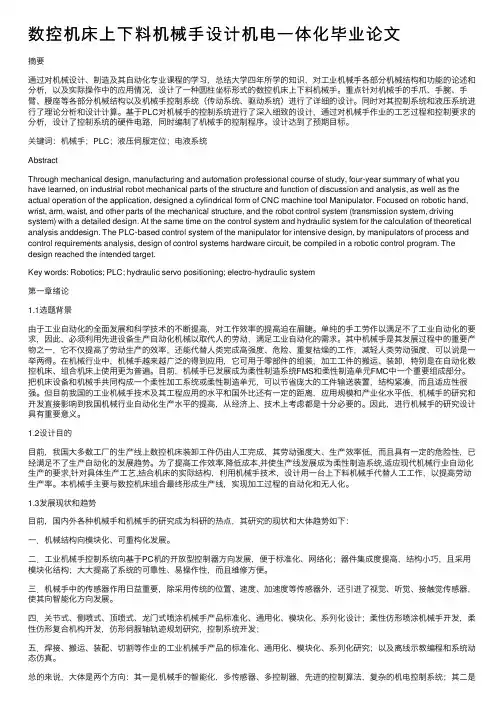

数控机床上下料机械手设计机电一体化毕业论文
数控机床上下料机械⼿设计机电⼀体化毕业论⽂摘要通过对机械设计、制造及其⾃动化专业课程的学习，总结⼤学四年所学的知识，对⼯业机械⼿各部分机械结构和功能的论述和分析，以及实际操作中的应⽤情况，设计了⼀种圆柱坐标形式的数控机床上下料机械⼿。
重点针对机械⼿的⼿⽖、⼿腕、⼿臂、腰座等各部分机械结构以及机械⼿控制系统（传动系统、驱动系统）进⾏了详细的设计。
同时对其控制系统和液压系统进⾏了理论分析和设计计算。
基于PLC对机械⼿的控制系统进⾏了深⼊细致的设计，通过对机械⼿作业的⼯艺过程和控制要求的分析，设计了控制系统的硬件电路，同时编制了机械⼿的控制程序。
设计达到了预期⽬标。
关键词：机械⼿；PLC；液压伺服定位；电液系统AbstractThrough mechanical design, manufacturing and automation professional course of study, four-year summary of what you have learned, on industrial robot mechanical parts of the structure and function of discussion and analysis, as well as the actual operation of the application, designed a cylindrical form of CNC machine tool Manipulator. Focused on robotic hand, wrist, arm, waist, and other parts of the mechanical structure, and the robot control system (transmission system, driving system) with a detailed design. At the same time on the control system and hydraulic system for the calculation of theoretical analysis anddesign. The PLC-based control system of the manipulator for intensive design, by manipulators of process and control requirements analysis, design of control systems hardware circuit, be compiled in a robotic control program. The design reached the intended target.Key words: Robotics; PLC; hydraulic servo positioning; electro-hydraulic system第⼀章绪论1.1选题背景由于⼯业⾃动化的全⾯发展和科学技术的不断提⾼，对⼯作效率的提⾼迫在眉睫。

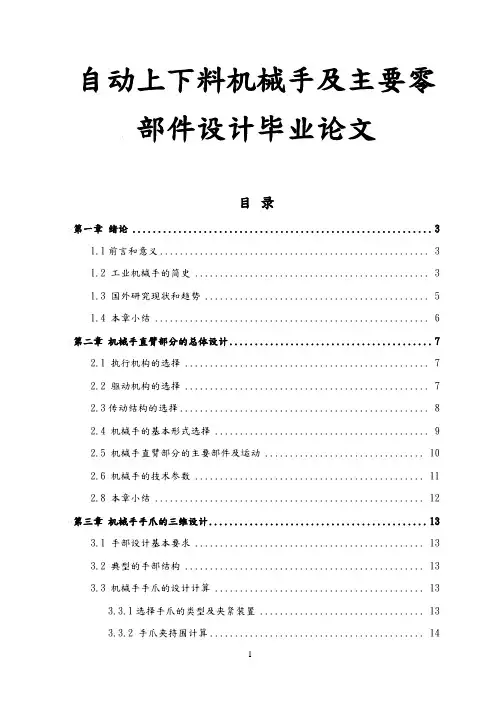

自动上下料机械手及主要零部件设计毕业论文
自动上下料机械手及主要零部件设计毕业论文目录第一章绪论 (3)1.1前言和意义 (3)1.2 工业机械手的简史 (3)1.3 国外研究现状和趋势 (5)1.4 本章小结 (6)第二章机械手直臂部分的总体设计 (7)2.1 执行机构的选择 (7)2.2 驱动机构的选择 (7)2.3传动结构的选择 (8)2.4 机械手的基本形式选择 (9)2.5 机械手直臂部分的主要部件及运动 (10)2.6 机械手的技术参数 (11)2.8 本章小结 (12)第三章机械手手爪的三维设计 (13)3.1 手部设计基本要求 (13)3.2 典型的手部结构 (13)3.3 机械手手爪的设计计算 (13)3.3.1选择手爪的类型及夹紧装置 (13)3.3.2 手爪夹持围计算 (14)3.3.3 滑动丝杠设计 (15)3.3.4 直齿轮设计 (18)3.3.5电机选型 (18)3.4 机械手手爪的三维出图及其主要零部件出图 (20)3.5 本章小结 (22)第四章机械手手腕部分的三维设计 (23)4.1腕部设计的基本要求 (23)4.2 腕部的结构以及选择 (23)4.2.1 典型的腕部结构 (23)4.2.2 腕部结构和驱动机构的选择 (24)4.3 腕部的设计计算 (24)4.3.1 蜗轮轴的设计计算 (24)4.3.2 蜗轮齿轮设计 (26)4.3.3 步进电机选型 (28)4.4 手腕部分出图及主要零部件出图 (29)4.5本章小结 (35)第五章直臂部分的三维设计 (36)5.1 手臂的结构的选择及其驱动机构 (36)5.2 滚珠丝杠设计 (36)5.3 锥齿轮设计 (39)5.4 电机选型 (41)5.5 机械手直臂部分三维出图及主要零部件出图 (42)5.6 本章小结 (45)总结 (46)参考文献 (47)致谢 (49)第一章绪论1.1前言和意义机械手是在自动化生产过程中使用的一种具有抓取和移动工件功能的自动化装置，它是在机械化、自动化生产过程中发展起来的一种新型装置。
数控机床上下料机械手
本文是设计上下料机械手，通过查阅相关资料以及对本专业知识的学习和应用，对工业机械手各部分机械结构和功能的论述和分析，设计了一种上下料机械手。
针对机械手的腰座、手臂、手爪等各部分机械结构以及机械手控制系统进行了设计。
具体进行了机械手的总体设计，机械手手臂结构的设计，机械手腕部的结构设计，末端执行器（手爪）的结构设计，机械手的机械传动机构的设计，机械手驱动系统的设计。
同时对液压系统和控制系统进行了理论分析和计算。
基于对机械手的控制系统进行了设计，基本达到了预期的设计目的关键词:机械手； PLC；液压伺服定位；电液系统绪论 0一、机械手的发展概况 (1)（一）工业机械手的国内外发展历史和现状 (1)（二）PLC控制技术在国内外的发展概况 (2)（三）课题的提出及主要任务 (4)（四）机械手在数控机床的应用 (5)二、机械手的总体设计方案 (6)（一）上下料机械手的工作原理 (6)（二）机械手的组成 (6)三、机械手执行机构的设计 (10)（一）机械手的运动概述 (10)（二）执行机构主要部分的设计 (10)（三）手臂结构的设计 (11)（四）执行机构的工作流程 (12)四、机械手的驱动系统设计 (13)（一）机械手驱动系统的控制设计 (13)（二）气动元件选取及工作原理 (14)五、机械手控制系统的设计 (15)（一）控制系统的性能要求 (15)（二）控制系统PLC 的选型及控制原理设计 (15)（三）PLC 程序设计 (20)结论 (24)参考文献 (25)致谢 (25)绪论工业机器人由操作机、控制器、伺服驱动系统和检测传感装置构成，是一种仿人操作，自动控制、课重复编程/能在三维空间完成各种作业的机电一体化自动化生产设备。
特别适合于多品种、变批量的柔性生产。
它对稳定、提高产品质量，提高生产效率，改善劳动条件和产品的快速更新换代起着十分重要的作用。
机械手是模仿着人手的部分动作，按给定程序、轨迹和要求实现自动抓取、搬运或操作的自动机械装置。
数控车床自动上下料机械手结构设计和实现机械设计和自动化专业论文设计
目录摘要 (I)Abstract...................................................................................................................... I I 引言 (1)1 研究目标 (2)1.1数控车床自动上下料机械手的研究目的及意义 (2)1.2数控车床自动上下料机械手国内外发展趋势 (2)2 数控车床自动上下料机械手的设计方案 (4)2.1机械手结构的设计 (4)2.1.1机械手的结构类型 (4)2.1.2数控车床自动上下料机械手结构采用方案 (4)2.2数控车床自动上下料机械手手部设计 (5)2.2.1机械手手部的设计要求 (5)2.2.2手爪结构的采用方案 (6)2.3数控车床自动上下料机械手腕部设计 (7)2.4数控车床自动上下料机械手手臂设计 (8)2.5数控车床自动上下料机械手机身机座设计 (9)2.6数控车床自动上下料机械手驱动系统设计 (10)2.6.1驱动系统的分类 (10)2.6.2驱动系统采用方案 (12)2.7数控车床自动上下料机械手传动设计 (12)2.8数控车床自动上下料机械手定位与稳定性设计 (12)2.8.1影响定位精度及平衡的因素 (12)2.8.2平衡机构分类 (13)2.8.3平衡机构采用方案 (13)3 理性分析计算以及主要参数确定 (14)3.1液压传动系统相关计算 (14)3.1.1液压系统方案选择 (14)3.1.2执行元件的选择 (14)3.1.3液压源系统的设计 (14)3.1.4液压传动系统参数确定 (15)3.1.5执行元件计算 (18)3.2电机的选择以及参数计算 (19)3.2.1电机参数计算 (19)3.2.2电机选型 (21)4 数控车床自动上下料机械手控制系统设计 (23)4.1机械手的工作流程 (23)4.2数控车床自动上下料机械手操作面板 (24)结论 (25)参考文献 (26)致谢 (28)摘要本课题针对于数控车床而设计了结构圆柱坐标型的自动上下料机械手。
数控车床的上下料机械手臂的研究和探讨-机械工程论文-工程论文
数控车床的上下料机械手臂的研究和探讨-机械工程论文-工程论文——文章均为WORD文档，下载后可直接编辑使用亦可打印——机械手臂论文研究热点范文8篇之第六篇：数控车床的上下料机械手臂的研究和探讨摘要：本文以数控车床的上下料机械手臂为研究对象，采用可编程控制器（PLC）对其气压的驱动装置进行电气控制，实现了系统的智能化和柔性化。
对系统的工作原理及机械结构、气压驱动和PLC控制方案等方面进行了较为详尽的论述。
关键词：自动化上下装料；PLC; 气压系统；随着现代工业自动化的发展，出现了各种数控加工中心，它在减轻工人劳动强度的同时，提高了劳动生产率。
但以往数控加工中常见的上下料工序，通常仍采用人工操作或传统继电器控制的半自动化装置。
前者费时费工、效率比较低；后者因设计复杂，需较多继电器，接线繁杂，易受车体振动干扰，而存在可靠性差、故障多、维修困难等问题。
为解决这些问题，我们研究开发了一套采用可编程序控制器PLC控制的装料机械控制系统。
该系统动作简单可靠、线路设计实用合理、具有极强的抗干扰能力，保证了系统运行的可靠性，降低了维修率，并提高了工作效率。
一、系统工作原理本系统的上下料机械手采用料斗，搬运和上下料组件的整体结构，这种料斗可通过调节通道尺寸变动料件的规格，具有结构紧凑、运动平稳准确的特点，可以方便地实现无级调速。
本设备抓取工件质量可达1kg,工作范围为横向1m,纵向0.9m,并且可以调节距离范围。
系统开机启动时，先进行自检，若机器正常，则机械手处于待料位置，泵站电机处于卸荷状态。
当加工开始信号传来时，机械手臂开始动作，其具体行动过程如下：原始位置机械臂伸出开关发出料到位信号真空吸盘松开（放料）尾架合拢（同时卡盘夹紧工件，机床开始加工）托爪退出送料架升起托爪复位加工结束（主轴动力脱开, 刹车进入）机械手进入取工件机械手真空吸盘吸住工件尾架刹车退出机械手将工件拔出机械手将工件取出机械手把工件搬运到下一工位机械手真空吸盘松开工件机械手复位，系统原位卸荷。
龙门式上下料机械手设计毕业论文.doc
龙门式上下料机械手设计毕业论文目录中文摘要…………………………………………………………………………第一章绪论…………………………………………………………………1.1机械手的概述…………………………………………………………………1.2机械手的组成……………………………………………………………1.3机械手的分类……………………………………………………………1.4械手的意义与作用………………………………………………………………第二章总体设计……………………………………………………2.1设计方案…………………………………………………………2.2机械手工作场所时的要求………………………………………………………2.2.1夹持工件………………………………………………………2.3总体方案设计…………………………………………2.4 立柱设计…………………………………………第三章上下料机械手设计…………………………………………3.1机械手机构设计……………………………………………………………………3.1.1 工件设计分析…………………………………………3.1.2机械手夹紧力计算…………………………………………3.2气缸设计…………………………………………第四章悬臂（Z轴）传动系统设计……………………………………………4.1传动比的选定…………………………………………4.2工作台，机械手的质量…………………………………………4.2.1工作台的型号及重量…………………………………………M…………………………………………4.2.2机械手重量24.3滚珠丝杆的选定…………………………………………4.3.1选取的滚珠丝杠转动系统…………………………………………4.3.2选取的滚珠丝杠型号和计算…………………………………………4.3.3滚珠丝杠的校核…………………………………………4.4直线导轨副型号的选择及额定寿命的计算………………………………………4.4.1直线导轨副型号结构…………………………………………4.4.2直线导轨副型号特点…………………………………………4.4.3额定寿命及寿命时间的计算…………………………………………4.5电机的选型及计算…………………………………………4.5.1步进电动机的型号的选择…………………………………………4.5.2步进电动机的校核…………………………………………第五章横梁（X轴）传动系统设计……………………………………………5.1传动比的选定…………………………………………5.2滚珠丝杆的选定…………………………………………5.2.1选取的滚珠丝杠转动系统…………………………………………5.2.2选取的滚珠丝杠型号和计算…………………………………………5.3.3滚珠丝杠的校核…………………………………………5.4直线导轨副的型号的选择及额定寿命的计算……………………………………5.4.1直线导轨副型号结构…………………………………………5.4.2直线导轨副型号特点…………………………………………5.4.3额定寿命及寿命时间的计算…………………………………………5.5电机的选型及计算…………………………………………5.5.1步进电动机的型号的选择…………………………………………5.5.2步进电动机的校核…………………………………………第六章控制方案设计………………………………………………6.1控制系统的功能要求…………………………………………6.2控制电机及控制原理框图…………………………………………6.2.1系统运行原理…………………………………………6.2.2 控制电路…………………………………………参考文献…………………………………………………………………………致谢………………………………………………………………………………广东水利电力职业技术学院摘要工业机械手的设计涉及：机械设计原理、液压、气压、电气传动及单片机、PLC、可编程控制器等控制系统与基本理论知识。
自动上下料机械手设计毕业论文
中国石油大学（北京）现代远程教育毕业设计（论文）机械设计制造及其自动化方向——自动上下料机械手设计姓名：学号： 200808108461性别：男专业: 机械设计制造及其自动化批次： 0809层次：专升本电子邮箱： @联系方式：学习中心：指导教师：2011年4月22日目录第一章绪论 (4)1.1工业机械手概况 (4)1.2工业机械手的分类 (4)1.3工业机械手的发展趋势 (5)1.4本章小结 (6)第二章工业机械手的设计方案 (7)2.1工业机械手的组成 (7)2.2规格参数 (8)2.3设计路线与方案 (8)2.4本章小结 (9)第三章机械手各部分的计算与分析 (10)3.1手部计算与分析 (10)3.1.1 输入输出力的比率分析 (10)3.2 腕部计算与分析 (13)3.2.1腕部设计的基本要求 (13)3.2.2腕部回转力矩的计算 (13)3.2.3腕部摆动油缸设计 (16)3.2.4选键并校核强度 (17)3.3臂部计算与分析 (18)3.3.1 臂部设计的基本要求 (18)3.3.2 手臂的设计计算 (20)3.4 机身计算与分析 (28)3.5 本章小结 (28)第四章液压系统 (29)4.1液压缸 (29)4.2计算和选择液压元件 (31)4.2.1液压泵的选取要求及其具体选取 (31)4.2.2选择液压控制阀的原则 (33)4.2.3选择液压辅助元件的要求 (33)4.2.4具体选择液压原件 (33)4.3本章小结 (34)第五章液压缸的保养与维修 (36)5.1液压元件的安装 (36)5.2 液压系统的一般使用与维护 (36)5.3 一般技术安全事项 (36)第六章机械手控制系统 (37)结论 (38)参考文献 (39)致谢 (40)第1章绪论1.1工业机械手概况工业机械手是人类创造的一种机器,机械手首先是从美国开始研制的，1958年美国联合控制公司研制出第一台机械手。
工业机械手是一种模仿人体上肢的部分功能，按照预定要求输送工作或握持工具进行操作的自动化技术装备。
本科毕业设计论文--数控机床上下料机械手设计
摘要通过大学本科四年对机械设计制造及其自动化专业的所学知识进行整理，对工业机器人各部分机械结构设计和功能的论述和分析，设计了一种的用于机床上下料的机械手。
本设计的主要内容是5R关节型机械手的结构设计，上下料机械手的主要任务是在各个加工工序的数控机床和自动生产线上运送工件，能实现生产工序上下料自动化。
针对各个关节处采用独立的电机驱动。
各个操作臂由五个转动副串联而成，操作臂包括基座、腰部、手臂、腕部、手爪。
并对各关节的伺服电机的选择和传动进行了设计计算，对进行主要零件校核计算。
关键词: 关节型; 机械手; 多自由度AbstractThrough four years of undergraduate mechanical engineering and automation professional to organize the knowledge of the various parts of industrial robots and mechanical design features discussion and analysis, design a robot one machine for loading and unloading. The main contents of this design is the design 5R articulated robot, the main task of loading and unloading robot CNC machine tools in various manufacturing processes and automatic production line delivery of the workpiece, to achieve the production process automation and unloading. For each of the joints with a separate motor. Each operating arm by the rotation of five deputy in series, including the base operating arm, waist, arm, wrist, gripper. And each joint servo motor and drive selection carried out design calculations, performed the main parts of the checking calculation.Key words：Joint type; Manipulator; Many degrees of freedom目录第一章引言 (1)1.1 选题背景 (1)1.2 机械手的发展动态 (2)1.3 机械手的分类 (3)1.4 课题研究的意义 (4)第二章机械手结构原理和工作要求分析 (5)2.1 机械手结构原理及工作要求 (5)2.2 机械手机构运动分析 (6)2.3 机械手上下料工作空间轨迹分析 (8)第三章机械手各结构设计 (10)3.1 手爪的结构设计 (10)3.1.1 手爪的设计要求 (10)3.1.2 手爪的分类 (10)3.1.3 手爪结构的确定 (10)3.2 手腕的结构设计 (11)3.2.1 手腕的设计要求 (11)3.2.2 手腕的结构确定 (11)3.3 手臂的结构设计 (11)3.3.1 手臂的设计要求 (12)3.3.2 大、小手臂的结构 (12)3.3.3 小臂结构形式的确定 (12)3.4 基座结构的设计 (13)3.4.1 基座结构的设计要求 (13)3.5 小臂后箱体结构设计 (13)3.6 连杆结构设计 (13)第四章机械手关键轴的校核 (14)4.1 腕部输入轴的结构 (14)4.2 腕部输入轴的校核 (15)第五章机械手动力参数的计算 (17)5.1 伺服电机的选型 (17)5.1.1 初步估计机械手的质量 (17)5.1.2 计算各个轴的转速和转矩 (18)5.1.3 计算伺服电机的功率 (20)5.2 锥齿轮设计 (21)5.2.1 齿轮精度、材料 (21)5.2.2 按齿面接触疲劳强度校核 (21)5.2.3 按齿根弯曲强度设计 (22)5.2.4 锥齿轮参数计算 (23)5.3 同步带轮的设计 (23)5.3.1 同步齿形带传动计算 (23)5.3.2 带轮几何尺寸的计算 (25)5.4 减速器的设计 (26)5.4.1 减速器减速比的计算 (26)5.4.2 减速器输出轴径的计算 (27)结论 (28)参考文献 (29)致谢 (30)第一章引言1.1 选题背景工业机器人是一种新兴的机电一体化生产的工具之一，属于现代化、自动化装备包括机械制造、人工智能、计算机技术、控制、传感器等多种学科的先进技术。
数控机床上下料机械手设计
数控机床上下料机械手设计背景介绍随着工业化程度的不断提升，自动化生产设备越来越普及。
数控机床已成为现代工业生产中的重要设备之一。
在数控机床生产制造过程中，上下料机械手是数控机床最核心的装置之一。
数控机床上下料的机械手是现代工业生产中提高生产效率的重要方法之一。
如何设计一种高效的数控机床上下料机械手成为一个热门的研究方向。
设计目标本文主要研究设计一种高效的数控机床上下料机械手。
我们希望设计出的机械手具有以下一些目标：•精准度高：机械手在匀速运动时应保证其精度，以避免出现工件质量不良的现象。
•稳定性好：机械手的运动应该保持稳定，避免产生摆动和震动的现象。
•具有大范围的移动：机械手应该能够在数控机床工作区域内进行水平和垂直的移动。
•适应性强：机械手应该能够适应多种工件的上下料，即机械手可以精准地完成多个工件的上下料作业。
设计方案机械手结构设计数控机床上下料机械手主要由机身、伸缩框架、前臂、手腕、手指和钳具等部分组成。
图1 数控机床上下料机械手示意图为了实现机械手的稳定性和精度，我们采用了传统的寻心旋运动、伸缩式平行机构和牵引式链条平台。
伸缩式平行机构是机械手的运动基础。
在伸缩式平行机构中，机械手平台的移动距离是由伸缩臂控制的。
同时，为了确保机械手的稳定性，在机械手的移动过程中，伸缩臂应具有平衡能力，以确保其稳定性。
传统寻心旋转运动主要用于控制机械手的平台旋转。
在传统寻心旋转运动的过程中，机械手平台的旋转只围绕其寻心旋转中心进行，并且以恒定的线速度旋转。
牵引式链条平台主要用户控制机械手的前臂运动。
在牵引式链条平台中，机械手前臂通过链条进行移动，而牵引式链条平台由导杆控制。
在这种设计方案中，牵引式链条平台的运动可以控制机械手的高度。
图2 伸缩式平行机构示意图机械手控制系统设计基于单片机，我们设计了一套高效的数控机床上下料机械手控制系统。
该系统主要由控制系统、采集系统、运动控制卡以及人机界面等部分组成。
其中的控制系统可以控制机械手的不同工作状态，采集系统可以采集机械手的运动数据，而运动控制卡可以控制机械手的运动。
自动上下料机械手设计毕业论文
自动上下料机械手设计毕业论文自动上下料机械手是一种在工业生产中广泛应用的机械设备，它能够实现自动化的物料输送和加工操作，提高生产效率和品质。
本文将对自动上下料机械手的设计进行详细介绍，包括机械结构设计、控制系统设计和安全保护措施等方面。
首先，机械结构设计是自动上下料机械手设计的重要一环。
机械手的结构设计需要考虑到物料的尺寸和重量等因素，以确保机械手能够稳定地抓取和搬运物料。
常见的结构设计包括三轴机械手和六轴机械手，三轴机械手适用于简单的上下料操作，而六轴机械手适用于复杂的搬运和加工操作。
此外，机械手的末端需要根据物料的特点设计相应的夹具，以确保物料的安全和稳定。
其次，控制系统设计是自动上下料机械手设计中的关键环节。
控制系统主要包括机械手的位置控制和力控制。
位置控制使用编码器和传感器等设备，通过实时监测机械手的位置信息来控制机械手的运动轨迹。
力控制使用力传感器和控制算法等设备，通过实时监测机械手的力信息来控制机械手的抓取力度和握持力度。
此外，控制系统还需要具备良好的人机界面，以便操作人员能够直观地监控和控制机械手的运动状态。
最后，安全保护措施是自动上下料机械手设计中必不可少的一部分。
由于机械手在工作过程中可能会遇到各种意外情况，如物料掉落、碰撞等，因此需要采取相应的安全保护措施来避免事故的发生。
常见的安全保护措施包括限位开关、急停开关、安全光栅等设备，它们能够及时检测到异常情况并切断机械手的电源，以确保人员的安全。
综上所述，自动上下料机械手的设计涉及到机械结构设计、控制系统设计和安全保护措施等方面。
通过合理地设计和选择，可以使机械手能够实现高效、稳定的上下料操作，并确保人员的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
毕业设计（论文）题目数控机床上下料机械手专业班级姓名所属助学单位2015 年 9 月 5 日目录1 绪论 (1)选题背景 (1)设计目的 (1)发展现状与趋势 (2)2 液压上下料机械手的设计方案 (3)机械手的概念 (3)机械手的组成及工作原理 (3)机械手的总体设计 (4)机械手的总体机构的类型 (4)具体采用方案 (5)机械手主要部件的选用 (5)机械手手爪的选用 (5)机械手手腕的选用 (6)机械手手臂的选用 (7)机械手机身的选用 (8)驱动机构的选择 (8)传动结构的选择 (9)机器人手臂的平衡机构设计 (10)3 液压系统的设计 (11)液压系统的概述 (11)液压系统的组成 (11)液压系统的基本控制回路 (11)液压系统的总体设计 (12)控制回路的设计 (12)液压源系统的设计 (12)绘制的液压系统图 (13)液压系统的简单计算 (13)油泵电动机功率的确定 (18)4 机械手控制系统的设计 (19)系统硬件电路的设计 (19)可编程控制器的概念 (19)PLC的应用领域 (19)PLC系统的组成 (20)PLC的工作原理 (21)结论 (30)致谢 (31)参考文献 (32)摘要通过对机械设计基础、工业用微型计算机及其自动化等专业课程的学习，以及课外实践所学的知识，对数控机床上下料机械手各部分机械结构和功能进行了论述和分析，设计了一种液压式圆柱坐标形式的数控机床上下料机械手。
此设计主要针对机械手的手爪、手腕、手臂、机身等各部分机械结构以及机械手控制系统（传动系统、驱动系统）进行了的设计。
同时对PLC控制系统和液压系统进行了理论分析和设计计算。
PLC控制系统的分析重点放在PLC各硬件部分的设计和介绍、PLC梯形图的编写上。
此次设计的自动上下料机械手采用液压驱动，传动平稳，且易于控制，控制系统用PLC作为控制器，优化了机械手群的控制系统。
该机械手可在空间抓放物体，动作灵活多样，可代替人工在高温和危险的作业区进行作业。
关键词：机械手；液压系统；PLC控制系统；1 绪论选题背景近年来，随着科学技术的不断提高以及工业自动化的快速发展，高效、高质量、低成本、低污染无疑成为了工业自动化所追求的目标。
其中机器人就代表了工业自动化的最高水平。
机器人的研发与应用，体现了一个企业先进的加工制造能力和科研能力。
同时它也促进了机械手的发展，使得机械手能更好地实现与机械化和自动化的有机结合。
由于机械手能代替人类完成高危险、高强度，重复枯燥的工作，同时可以连续长时间生产，从而大大的提高了生产效率，降低了人工生产成本，减轻了人类的劳动强度。
因此机械手已经越来越广泛的得到了应用。
一般机械手在机械行业中可用于零部件组装、加工工件自动抓取、上料、下料、工件翻转、工件转序等工作，特别是在自动化数控机床以及组合机床上使用比较普遍。
目前，机械手已经发展成为一种非常成熟的机械加工辅助手段，同时也发展成为了柔性制造系统FMS和柔性制造单元FMC中一个重要组成部分。
把机床设备和机械手共同构成一个柔性加工系统或柔性制造单元。
可以节省庞大的工件输送装置及人工，结构简单，适应性强。
机械手的应用改变了传统的搬运方式，有效地改善了作业环境，提倡零件加工数字化，信息化，少人化直至无人化管理，极大程度的保证了产品的质量，使现代加工制造技术迈上了新的台阶。
然而，目前我国的工业机器人技术及其工程应用的水平与国外相比还有一定的差距，机械手应用工程起步相对比较晚。
因此，为了加快我国工业自动化的步伐，进行机械手的研究设计是非常必要，也是十分具有意义的事。
设计目的众所周知，一个国家经济实力很大程度上取决于制造业的发展水平。
上世纪，美国制造业占世界制造业40%，2010年中国制造业第一次赶超美国（中国占%，美国占%）。
近几年，美国、日本、韩国等国家纷纷将自己的制造产业搬回本国，准备大力发展制造业，一场无硝烟的工业大战即将开始。
然而，我国大部分的工厂和企业仍然还是使用人工装卸、搬运、包装、打码等。
这些人工操作具有一定的危险性，在高强度的作业环境下人容易犯错，工作效率会大打折扣。
这些已经满足不了生产自动化的发展趋势。
为了加快工业自动化的步伐，使其真正的走进人们的生活，结合自己所学的专业理论知识及课外实践知识，设计了一台自动上下料机械手，其兼备人和机器的优点，它可替代人从事危险、有害、有毒、低温和高热等恶劣环境中的工作；代替人完成繁重、单调的重复劳动，提高劳动生产率，保证产品质量。
发展现状和趋势目前，国内外各种机械手和机械手的研究成为科研的热点，其研究的现状和大体趋势如下：1.机械结构向模块化、可重构化发展。
例如关节模块中的伺服电机、减速机、检测系统三位一体化；由关节模块、连杆模块用重组方式构造机器人整机。
2.工业机器人控制系统向基于PC机的开放型控制器方向发展，便于标准化、网络化；器件集成度提高，控制柜日见小巧，采用模块化结构；大大提高了系统的可靠性、易操作性和维修性。
3.机器人中的传感器作用日益重要，除采用传统的位置、速度、加速度等传感器外，装配、焊接机器人还应用了视觉、力觉等传感器，而遥控机器人则采用视觉、声觉、力觉、触觉等多传感器的融合技术进行决策控制；传感器融合配置技术成为智能化机器人的关键技术。
4.关节式、侧喷式、顶喷式、龙门式喷涂机器人产品标准化、通用化、模块化、系列化设计；柔性仿形喷涂机器人开发，柔性仿形复合机构开发，仿形伺服轴轨迹规划研究，控制系统开发；5.焊接、搬运、装配、切割等作业的工业机械手产品的标准化、通用化、模块化、系列化研究；以及离线示教编程和系统动态仿真。
综上所述可以概括为两个方向：其一是机械手的智能化，多传感器、多控制器，先进的控制算法，复杂的机电控制系统；其二是与生产加工相联系，性价比高，在满足工作要求的基础上，追求系统的经济、简洁、可靠，大量采用工业控制器，市场化、模块化的元件。
世界工业机械手的数目虽然每年在递增，但市场是波浪式向前发展的。
在新世纪的曙光下人们追求更舒适的工作条件，恶劣危险的劳动环境都需要用机器人代替人工。
随着机器人应用的深化和渗透，工业机械手在各行各业中还在不断开辟着新用途。
随着电子技术的发展和科技的不断进步，这项技术将日益完善。
2 液压上下料机械手的设计方案机械手的概念我国国家标准(GB/T12643–90)对机械手的定义：“具有和人手臂相似的动作功能，可在空间抓放物体，或进行其它操作的机械装置。
”机械手可分为专用机械手和通用机械手两大类。
专用机械手：它作为整机的附属部分，动作简单，工作对象单一，具有固定(有时可调)程序，使用大批量的自动生产。
如自动生产线上的上料机械手，自动换刀机械手，装配焊接机械手等装置。
通用机械手：它是一种具有独立的控制系统、程序可变、动作灵活多样的机械手。
它适用于可变换生产品种的中小批量自动化生产。
它的工作范围大，定位精度高，通用性强，广泛应用于柔性自动线。
工业机械手的组成及工作原理工业机械手是由执行机构，驱动机构和控制部分所组成，各部分关系如下框图：图 工业机械手各部分关系图执行机构：包括抓取部分（手部）、腕部、臂部和行走机构等运动部件所组成。
驱动机构：有气动，液动，电动和机械式四种形式。
控制系统：有点位控制和连续控制两种方式。
机身：它是整个工业机械手的基础。
机械手功能：（1）它能部分的代替人工操作；（2）它能按照生产工艺的要求遵循一定的程序、时间和位置来完成工件的传送和装卸；（3）它能操作必要的机具进行焊接和装配。
控制机构 驱动机构 执行机构 位置检测装工件上下料机械手是一种专用的工业机械手，其执行程序一般是设计好的，一般只能进行简单编程，所以机械手的动作是固定的，一种机械手只能供送一种或有限的几种物品，程序控制系统相对比较简单。
供送料机械手可看做是一种无料槽、滑道的供送料机构，它在一个位置（料槽）抓取物品（工件），然后将其搬运到另一个位置。
其基本动作是：上料时，先由料槽中取出工件，带着工件到指定工位，将其放在工位上，返回；卸料时则从工位上取下工件，带走，放到料箱中。
上料时一般有位置及方位要求，而卸料时一般无严格要求，所以上料是关键。
要完成上述动作，上下料机械手的手爪必须到达两点（取料点—料槽；放料点—加工工位），这可通过机械手的手臂来实现。
手爪必须做两个动作（抓取料和放下料），这可通过机械手的手爪闭合、张开来实现。
方位要求一般通过机械手的手腕来满足供送料要求的运动，轨迹应该是：直线下降—直线升起—平面圆弧摆动—直线下降。
机械手的总体设计工业机械手的结构形式主要有四种：直角坐标结构，圆柱坐标结构，球坐标结构和关节型结构。
各结构形式及其相应的特点，分别介绍如下：1. 直角坐标机械手结构特点直角坐标机械手的空间运动是用三个相互垂直的直线运动来实现的，如图。
由于直线运动易于实现全闭环的位置控制，因此，其运动位置精度高，但此种类型机械手的运动空间相对较小，如要达到较大运动空间，则要求机械手的尺寸足够大。
直角坐标机械手的工作空间为一空间长方体，主要用于装配作业及搬运作业。
直角坐标机械手有悬臂式，龙门式，天车式三种结构。
2. 圆柱坐标机械手结构特点圆柱坐标机械手的空间运动是用一个回转运动及两个直线运动来实现的，如图。
其工作空间是一个圆柱状的空间。
这种机械手构造比较简单，精度相对较高，常用于搬运作业。
3. 球坐标机械手结构特点球坐标机械手的空间运动是由两个回转运动和一个直线运动来实现的，如图。
其工作空间是一个类球形的空间。
这种机械手结构简单、成本较低，但精度不很高，主要应用于搬运作业。
4. 关节型机械手结构特点关节型机械手的空间运动是由三个回转运动实现的，如图。
相对机械手本体尺寸，其工作空间比较大，动作灵活，结构紧凑，占地面积小。
此种机械手在工业中应用十分广泛，如焊接、喷漆、搬运、装配等作业。
关节型机械手又分为水平关节型和垂直关节型两种。
具体采用方案具体到本设计，因为考虑到数控机床布局的具体形式及对机械手的具体要求，考虑在满足系统工艺要求的前提下，尽量简化结构，一件小成本、提高可靠度。
该机械手的工作中需要3种运动，其中手臂的伸缩和立柱升降为两个直线运动，另一个为手臂的回转运动，综合考虑，机械手自由度数目取为3，坐标形式选择圆柱坐标形式，即一个转动自由度两个一栋栋自由度，其特点是：结构比较简单，手臂运动范围大，且有较高的定位准确度。
机械手工作布局图如图2-2所示。
机械手主要部件的选用手爪是用来进行操作及作业的装置，其种类很多，根据操作及作业方式的不同，分为搬运用、加工用、测量用等。
搬运用手爪是指各种夹持装置，用来抓取或吸附被搬运的物体；加工用手爪是带有喷枪、焊枪、砂轮、铣刀等加工工具的机械手附加装置，用来进行相应的加工作业；测量用手爪是装有测量头或传感器的附加装置，用来进行测量及检验作业。
