板钢筋工程量计算
主体工程计量与计价—板钢筋工程量计算
端支座处直锚时，计算长度=板净跨长度+la×2 端支座处弯锚时，计算长度=板净跨长度 +（梁截面宽度-保护层 +15d) ×2 注意：
➢ 起步距离为s/2，s为钢筋间距。
4.板顶非贯通钢筋构造与长度计算 构造：
在端支座处，la ≤ 支座宽- 保护层厚度c，板顶非贯通筋直锚， 锚固长度取 la 即可； 在端支座处，la > 支座宽- 保护层厚度c，板顶非贯通筋弯锚， 锚固长度为支座宽- c + 15d； 中间支座处，贯通布置。
注意：
➢ 起步距离为s/2，s为钢筋间距。
5.板顶非贯通钢筋上分布筋的构造与长度计算 构造： ➢ 分布筋与另向支座负筋搭接150mm ➢ 分布筋靠支座边起步距S/2
计算长度：
分布筋长度=板的跨度（净跨）-两端支座负筋的延伸长度（支座边）+150 ×2
6.板顶中部温度筋的构造与长度计算 构造： ➢ 温度筋与支座负筋搭接 ll
现浇板钢筋工程量计算
1.现浇板钢筋分类
现浇板钢筋
板底贯通钢筋 板顶贯通钢筋 板顶非贯通钢筋：支座负筋、分布筋 板顶中部温度筋
2.板底贯通钢筋构造与长度计算 构造：
板下部贯通纵筋：在支座处的直锚长度≧5d且至少到梁中线。
计算长度：
=板净跨长度+ max（5d，梁宽/2）×2 注意： ➢ 板底贯通钢筋为光圆钢筋时，两端需加两个
4.板顶非贯通钢筋构造与长度计算 计算长度：
端支座处直锚时，计算长度=延伸长度（梁边）+la+板厚度- 保护层厚度×2 端支座处弯锚时，计算长度=延伸长度（梁边）+（梁截面宽度-保护层 +15d) +
板厚度- 保护层厚度×2 中间支座处，计算长度=延伸长度（梁边）+支座宽度+（板厚度- 保护层厚度×2）×2
板钢筋工程量计算
原位标注原则
对线段画至对边贯通全跨或贯通全悬挑长度的上部通长筋，贯通全跨或延伸至全悬挑一侧的长度不注，只注明非贯通筋另一侧的延伸长度值；
当板支座为弧形，支座上部非贯通纵筋呈放射状分布时，设计者应注明配筋间距的度量位置并加注“放射分布”四字。
相同配筋的标注
在板平面布置图中，不同部位的板支座上部非贯通纵筋及纯悬挑板上部受力钢筋，可仅在一个部位注写，对其他相同者则仅需在代表钢筋的线段上注写编号及横向连续布置的跨数(当为一跨时可不注)即可；
4 板钢筋工程量计算
CLICK HERE TO ADD A TITLE
钢 筋
添加标题
柱钢筋
添加标题
板钢筋
添加标题
梁钢筋
添加标题
墙钢筋
添加标题
其他钢筋
添加标题
目录
板的分类
按楼板受力和 支承条件的不同 肋形楼盖 无梁楼盖 井字楼盖
② 按支撑条件和 长短边比例
单向板：仅仅在或主要在一个方向受弯的板； 双向板：两个方向均受弯的板。
1轴上的框架梁为300×900； 2轴上的框架梁为250×600； F轴和G轴上的框架梁均为250×600； F与G中间的非框架梁为250×600.
φ6底筋长度计算 长度=净跨+伸进长度×2+弯勾6.25d ×2 =(8400-300-125)+max(300/2,5d)+ max(250/2,5d） +6.25*6.0*2 =8.250m 根数=（净跨2475-50*2）/200+1 =13
02
1/2板筋间距
单击此处添加小标题
04
板负筋的根数计算
单击此处添加小标题
01
布筋范围＝净跨－2*(板筋间距/2)
超全面的圈梁、梁、板钢筋计算公式
超全面的圈梁、梁、板钢筋计算公式圈梁钢筋很简单的,分主筋和箍筋两部分主筋计算:(梁长弯钩长搭接长(单根钢筋长每大于6米时))*设计根数*钢筋的比重箍筋计算:梁长/设计箍筋间距*每个箍筋的长度*钢筋的比重设计有外转角的附加钢筋时,按实际总根数*长度*比重就行啦钢筋计算公式一、梁(1) 框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度=通跨净跨长首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3 端支座锚固值;第二排为Ln/4 端支座锚固值3、下部钢筋下部钢筋长度=净跨长左右支座锚固值以上三类钢筋中均涉及到支座锚固问题,那么总结一下以上三类钢筋的支座锚固判断问题:支座宽≥Lae且≥0.5Hc 5d,为直锚,取Max{Lae,0.5Hc 5d }。
钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc 5d,为弯锚,取Max{Lae,支座宽度-保护层15d }。
钢筋的中间支座锚固值=Max{Lae,0.5Hc 5d }4、腰筋构造钢筋:构造钢筋长度=净跨长2×15d抗扭钢筋:算法同贯通钢筋5、拉筋拉筋长度=(梁宽-2×保护层) 2×11.9d(抗震弯钩值) 2d拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/ 2)×(构造筋根数/2);如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。
6、箍筋箍筋长度=(梁宽-2×保护层梁高-2×保护层)*2 2×11.9d 8d箍筋根数=(加密区长度/加密区间距1)×2 (非加密区长度/非加密区间距-1) 1注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8 d。

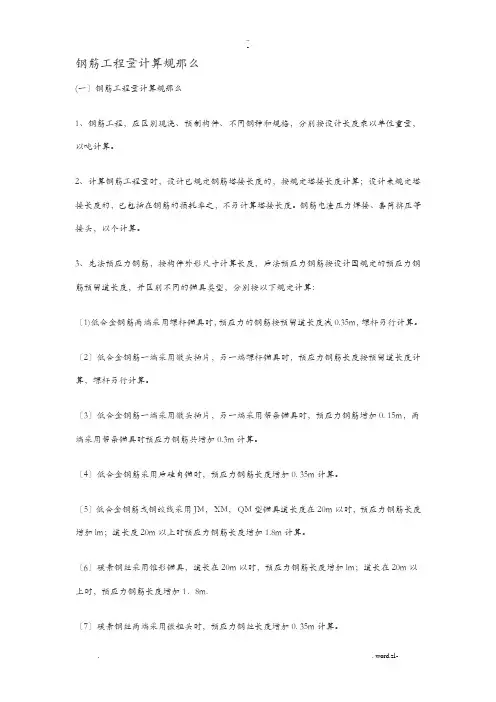

钢筋工程量计算规则、公式大全
钢筋工程量计算规那么(一〕钢筋工程量计算规那么1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。
2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之，不另计算塔接长度。
钢筋电渣压力焊接、套筒挤压等接头，以个计算。
3、先法预应力钢筋，按构件外形尺寸计算长度，后法预应力钢筋按设计图规定的预应力钢筋预留道长度，并区别不同的锚具类型，分别按以下规定计算：〔1)低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留道长度减0.35m，螺杆另行计算。
〔2〕低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留道长度计算，螺杆另行计算。
〔3〕低合金钢筋一端采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0. 15m，两端采用帮条锚具时预应力钢筋共增加0.3m计算。
〔4〕低合金钢筋采用后硅自锚时，预应力钢筋长度增加0. 35m计算。
〔5〕低合金钢筋或钢绞线采用JM， XM， QM型锚具道长度在20m以时，预应力钢筋长度增加lm；道长度20m以上时预应力钢筋长度增加1.8m计算。
〔6〕碳素钢丝采用锥形锚具，道长在20m以时，预应力钢筋长度增加lm；道长在20m以上时，预应力钢筋长度增加1．8m.〔7〕碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0. 35m计算。
〔二〕各类钢筋计算长度确实定钢筋长度=构件图示尺寸－保护层总厚度+两端弯钩长度+〔图纸注明的搭接长度、弯起钢筋斜长的增加值〕式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下：1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度，应符合设计要求，当设计无具体要求时，不应小于受力钢筋直径，并应符合下表的要求。
〔2〕处于室正常环境由工厂生产的预制构件，当砼强度等级不低于C20且施工质量有可靠保证时，其保护层厚度可按表中规定减少5mm，但预制构件中的预应力钢筋的保护层厚度不应小于15mm；处于露天或室高湿度环境的预制构件，当外表另作水泥砂浆抹面且有质量可靠保证措施时其保护层厚度可按表中室正常环境中的构件的保护层厚度数值采用。
钢筋工程量计算、算量规则、方法
钢筋工程量计算、算量规则、方法(一）钢筋工程量计算规则1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。
2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内，不另计算塔接长度。
钢筋电渣压力焊接、套筒挤压等接头，以个计算。
3、先张法预应力钢筋，按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区别不同的锚具类型，分别按下列规定计算：（1)低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减0.35m，螺杆另行计算。
（2）低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。
（3）低合金钢筋一端采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0. 15m，两端采用帮条锚具时预应力钢筋共增加0.3m计算。
（4）低合金钢筋采用后张硅自锚时，预应力钢筋长度增加0. 35m计算。
（5）低合金钢筋或钢绞线采用JM， XM， QM型锚具孔道长度在20m以内时，预应力钢筋长度增加lm；孔道长度20m以上时预应力钢筋长度增加1.8m计算。
（6）碳素钢丝采用锥形锚具，孔道长在20m以内时，预应力钢筋长度增加lm；孔道长在2 0m以上时，预应力钢筋长度增加1．8m.（7）碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0. 35m计算。
（二）各类钢筋计算长度的确定钢筋长度=构件图示尺寸－保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值）式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下：1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度，应符合设计要求，当设计无具体要求时，不应小于受力钢筋直径，并应符合下表的要求。
（2）处于室内正常环境由工厂生产的预制构件，当砼强度等级不低于C20且施工质量有可靠保证时，其保护层厚度可按表中规定减少5mm，但预制构件中的预应力钢筋的保护层厚度不应小于15mm；处于露天或室内高湿度环境的预制构件，当表面另作水泥砂浆抹面且有质量可靠保证措施时其保护层厚度可按表中室内正常环境中的构件的保护层厚度数值采用。
板钢筋工程量计算讲义
板钢筋⼯程量计算讲义5 板钢筋⼯程量的计算5.1 板平法施⼯图的识读5.1.1板平法施⼯图的表⽰⽅法板平法施⼯图，系在楼⾯板和屋⾯板布置图上，采⽤平⾯注写的表达⽅式。
板平⾯注写主要包括板块集中标注和板⽀座原位标注。
板平法施⼯图中集中标注的内容为：板块编号、板厚、贯通纵筋，以及当板⾯标⾼不同时的标⾼⾼差（见图5-1）。
板原位标注主要在⽀座位置，其内容为：板⽀座上部⾮贯通纵筋和悬挑板上部受⼒钢筋。
5.1.2板的类型与编号板（现浇板）按照建筑部位分有楼⾯板、屋⾯板和悬挑板，板编号由板类型、代号和序号组成，具体内容见表5-1。
表5-1 板编号板类型代号序号楼⾯板LB ×× 屋⾯板WB ×× 悬挑板 XB ××图5-1 板平法施⼯图⽰例板⾯标⾼⾼差上部⾮贯通纵筋下、上部贯通纵筋板块编号上部⾮贯通纵筋板厚5.1.3 板的厚度及标⾼板厚注写为h=×××（为垂直于板⾯的厚度）；当悬挑板的端部改变截⾯厚度时，⽤斜线分隔根部与端部的⾼度值，注写为h=×××/×××；设计⼰在图注中统⼀注明板厚时，可以不将板厚注写在板的集中标注范围内。
图5-1中注写为h=120即为LB1板块板的厚度为120mm 。
板⾯标⾼⾼差，系指相对于结构层楼⾯标⾼的⾼差，应将其注写在括号内，且有⾼差则注，⽆⾼差不注。
图5-1板块LB1就注写了（-0.050）表⽰LB1板块相对于此层楼⾯标⾼降低了50mm ；其他板块没有注写，即表⽰这些板块的标⾼与此层楼⾯标⾼相同。
5.1.4板的钢筋1. 板的钢筋种类现浇板中存在的钢筋类型有贯通纵筋、⾮贯通筋纵筋（⽀座负筋）、分布筋、抗裂筋、抗温度筋、附加钢筋（洞⼝附加钢筋、⾓部附加放射筋）、马凳筋等。
钢筋分类见图5-2。
2. 板的贯通纵筋板钢筋马凳筋附加钢筋下部贯通纵筋上部贯通纵筋⾮贯通纵筋分布筋抗温度筋、抗裂图5-2 板钢筋分类图板上部钢筋板的贯通纵筋包括：上部贯通纵筋和下部贯通纵筋。
钢筋工程量计算规则、公式大全
钢筋工程量计算规则(一）钢筋工程量计算规则1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。
2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之，不另计算塔接长度。
钢筋电渣压力焊接、套筒挤压等接头，以个计算。
3、先法预应力钢筋，按构件外形尺寸计算长度，后法预应力钢筋按设计图规定的预应力钢筋预留道长度，并区别不同的锚具类型，分别按下列规定计算：（1)低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留道长度减0.35m，螺杆另行计算。
（2）低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留道长度计算，螺杆另行计算。
（3）低合金钢筋一端采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0. 15m，两端采用帮条锚具时预应力钢筋共增加0.3m计算。
（4）低合金钢筋采用后硅自锚时，预应力钢筋长度增加0. 35m计算。
（5）低合金钢筋或钢绞线采用JM， XM， QM型锚具道长度在20m以时，预应力钢筋长度增加lm；道长度20m以上时预应力钢筋长度增加1.8m计算。
（6）碳素钢丝采用锥形锚具，道长在20m以时，预应力钢筋长度增加lm；道长在20m以上时，预应力钢筋长度增加1．8m.（7）碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0. 35m计算。
（二）各类钢筋计算长度的确定钢筋长度=构件图示尺寸－保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值）式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下：1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度，应符合设计要求，当设计无具体要求时，不应小于受力钢筋直径，并应符合下表的要求。
（2）处于室正常环境由工厂生产的预制构件，当砼强度等级不低于C20且施工质量有可靠保证时，其保护层厚度可按表中规定减少5mm，但预制构件中的预应力钢筋的保护层厚度不应小于15mm；处于露天或室高湿度环境的预制构件，当表面另作水泥砂浆抹面且有质量可靠保证措施时其保护层厚度可按表中室正常环境中的构件的保护层厚度数值采用。
板钢筋工程量计算
悬 挑 板
异形板
板中开洞
板中开圆形洞
阳台
阳台
挑檐
附加钢筋
❖ 附加钢筋（角部的附加放射筋，洞口附加钢 筋）（双层钢筋时支撑上下层）：附加钢筋 长度=设计标示长度+左弯折+右弯折【板厚保护层】（注：角部放射筋长度有时长度是 从角部向两边逐步递减的）
支撑钢筋
❖ 支撑钢筋是为了保证双层筋的上层钢筋位置的 措施钢筋（码凳） ，一般情况下是每间距1米 布置一根，规格为比板筋大一个规格，长度为 该跨净跨长度，支撑腿长度为板厚减保护层的 两倍腿间距为1米。
楼梯钢筋计算
广东建设职业技术学院
经济管理系 工程造价教研室
基础梁钢筋计算
广东建设职业技术学院
经济管理系 工程造价教研室
基础梁主筋（梁不外伸）
上下贯通筋长度＝总外边长-保护层*2+（h-保护层*2） /2 多余钢筋按右图处理
基础梁主筋（梁不外伸）
温 度 筋 根 数
温度筋根数＝（轴线长－负筋标注长）÷温度筋间距 －1
双跨板
温度筋根数＝（轴线长－负筋标注长）÷温度 筋间距－1
板中负筋
负筋长度＝水平长度+弯折长度×2
板中负筋分布筋
分布筋长度计算同前 根数＝布筋范围1÷间距（向上取整）＋布筋范围2÷ 间距（向上取整）
三跨板
底筋长度＝总净跨＋伸进长度×2＋弯勾×2+搭接长 度*搭接个数
基础梁主筋（梁外伸）
上部第一排贯通筋长度＝总外边长-保护层*2+12d*2 上部第二排贯通筋长度＝边柱外边长-保护层*2+12d*2
下部贯通筋长度＝总外边长-保护层*2+12d*2
基础梁主筋（梁外伸）
2020钢筋工程量计算：板钢筋计算、对量及要点分析
2020钢筋工程量计算：板钢筋计算、对量及要点分析板钢筋的计算和对量1.楼板钢筋计算楼板钢筋主要分为：1、受力筋（底筋、面筋）2、支座负筋3、分布筋4、温度筋5、附加钢筋（角部附加放射筋、洞口附加钢筋）6、措施钢筋（撑脚钢筋、板垫筋）。
2、温度钢筋计算依据GB50010-2002 中10.1.9 ，在温度收缩应力较大的现浇板区域内，钢筋间距宜取为150~200MM，并应在板的未配筋表面布置温度收缩钢筋。
板温度筋计算温度筋长度计算：长度=轴线长度-负筋标注长度*2+搭接长度*2（150）温度筋根数计算：根数=（净跨长度-负筋标注长）/温度筋间距-1板锅底状变形与最佳配筋（1）图左：板在竖向荷载作用下的锅底状变形（2）图中：1/2起步布置不符合变形法则（3）图右：中间加密才是好钢用在刀刃上，与变形吻合单向板与双向板的变形比较楼盖体系的特征和作用楼盖相当于水平隔板，它不仅聚集和传递惯性力到各个竖向抗侧力子结构，而且要使这些子结构能协同承受地震作用。
楼盖的刚度可保证建筑物的整体性能和水平力的有效传递。
下列部位须配置双层双向板钢筋（1）顶层板（2）地下室顶板（3）转换层（4）平面复杂的楼层（5）开洞过大的楼层。
（6）房屋的外角。
（7）管线密集的楼板。
（8）其它质量触目惊心，板负筋形同虚设！双层双向钢筋刚性好！3、板受力筋计算板底钢筋的长度计算长度=净跨+伸进长度*2+弯勾6.25d *2简支板或连续板下部纵向受力钢筋伸入支座的锚固长度不应小于5d，d为下部纵向受力钢筋的直径。
当连续板内温度、收缩应力较大时，伸入支座的锚固长度宜适当增加。
板底钢筋的支座－伸进长度其它情况伸进长度＝max（≥12d且≥梁（或墙）宽/2 ）伸进长度≥La（锚固长度）伸进长度＝过墙（或梁）中线＋5d伸进长度＝梁（或墙）宽－保护层伸进长度＝到墙（或梁）的中线板底钢筋根数计算第一根钢筋距梁或墙边50mm第一根钢筋距梁或墙边一个保护层第一根钢筋距梁角筋为1/2板筋间距4、板负筋计算板负筋长度的计算伸到或超过梁中线加弯钩，总锚长达到la .至支座中线能满足>=0.4la 时即可弯折，不必伸至对边再弯。
钢筋工程量计算-板和楼梯
钢筋工程量计算-板和楼梯1. 引言钢筋工程量计算是在钢筋混凝土结构设计和施工中非常重要的一项工作。
本文将重点介绍如何进行钢筋工程量计算，特别是在板和楼梯的设计中应该注意的事项。
2. 钢筋工程量计算概述钢筋工程量计算是根据结构设计图纸和计算书，通过对各个构件的形状、尺寸和受力分析，来计算出所需的钢筋数量和尺寸规格。
在计算过程中，需要考虑构件的截面形状、受力条件、配筋率等因素。
3. 板的钢筋工程量计算在进行板的钢筋工程量计算时，需要先确定板的长、宽、厚度，以及所承受的荷载等。
然后根据设计要求，计算出板的配筋率和受力要求，进而确定所需的钢筋数量和尺寸规格。
在计算过程中，还要考虑板的受拉和受压区域的钢筋配筋方式，以及板边缘和开孔处的加强钢筋等。
3.1 受压区的钢筋计算方法受压区的钢筋计算，通常有两种常用方法：等效矩阵法和等效钢筋法。
等效矩阵法是将板的受压区域抽象为一个矩形或圆形区域，通过等效截面的原理计算所需的钢筋面积。
而等效钢筋法是将压力沿受力方向均匀分布到板的压力区域，然后通过平衡计算所需的钢筋面积。
3.2 受拉区的钢筋计算方法受拉区的钢筋计算通常采用等效受拉区的方法。
根据板的几何尺寸和受力要求，确定受拉区的形状和尺寸，然后通过受拉区的受力平衡计算所需的钢筋面积。
4. 楼梯的钢筋工程量计算在进行楼梯的钢筋工程量计算时，需要先确定楼梯的长、宽、高度和坡度等参数。
然后根据楼梯的结构形式（如梁板结构、悬挑结构等）和楼梯的受力特点，计算出楼梯梁、板和扶手等部分的钢筋数量和尺寸规格。
4.1 楼梯梁的钢筋计算楼梯梁的钢筋计算通常按照梁的设计方法进行。
根据楼梯梁的受力状态和设计要求，计算出所需的钢筋数量和尺寸规格。
4.2 楼梯板的钢筋计算楼梯板的钢筋计算需要考虑板的受力分布和截面形状。
根据楼梯的宽度、坡度和所承受的荷载等参数，计算出楼梯板的受力和所需的钢筋数量。
4.3 楼梯扶手的钢筋计算楼梯扶手的钢筋计算需要根据扶手的高度、宽度和所承受的荷载等参数，计算出扶手的受力和所需的钢筋数量。
柱板梁钢筋工程量计算(实例
下部纵筋长
l2 =（10.096＋4.856）×3 = 44.856 （m） 下部纵筋质量 M2 = 44.856 m×2.98 kg/m×2 = 267.34 （kg）
（2）箍筋Ф8，按03G101-1，考虑 弯钩135º 。
① 单根长度按
l =（0.25＋0.4）×2－8×0.025 ＋28×0.008 = 1.524 （m）
箍筋总长度
Lg = Lg1＋Lg2 = 29.16＋33.85 = 63.01（m）
2. 钢筋图纸用量
Ф22 =（17.48＋15.2＋9.84）×2.984 = 126.88 （kg） Ф16 = 12.68×1.578 = 20.01 （kg） Ф6 = 63.01×0.222 = 13.99 （kg）
④ 按需要，对负筋增设发布筋ф 6@400 总长度L6=（2.5－0.24）×7＋ （1.3＋1.76－0.24）×4 =27.1（m） （4）断面2–2肋梁 ① 4ф 14钢筋总长 L7 =（3.06－0.02×2＋ 2×6.25×0.014）× 4 =12.78（m） ② 箍筋ф 6@200 ℓ8 =0.24 ×4－8 ×0.03＋18 ×0.006 =0.828（m）
【例3】计算某办公楼二根框 架梁KL1的钢筋工程量。建筑按 四级抗震设计，砼强度等级为 C25，柱截面尺寸：KZ1 450mm×450mm，KZ2 400mm×400mm。
〖解〗砼为C25，则柱保护层 C=30mm，梁保护层C = 25mm， 钢筋采用HRB335，抗震等级四， lae = la = 34d，搭接长度为 1.2×34d。 （1）受力纵筋 ① 梁上部纵筋2Ф20 钢筋长度超过8m时，考虑一个 搭接接头，搭接长度及配筋构造按 03G101-1规定计算。
板钢筋工程量计算（公式+实例）
板钢筋⼯程量计算（公式+实例）⼀、板钢筋计算依据和钢筋的类型1、板的平法图集和计算依据是《04G101-4》2、现浇混凝⼟楼板的钢筋分为以下⼏种2.1 板底钢筋（包括特殊形式的板底通长钢筋）；2.2 上层通长钢筋、⽀座负筋（包括特殊形式板⾯通长钢筋）；2.3 ⽀座筋的分布筋、温度筋、附加筋；2.4 马蹬筋；⼆、各种板钢筋的详细计算1、字母代表的含义： La—⾮抗震时锚固长度； d ---钢筋直径； L1E—连接长度； BHC—保护层；Ha—⽀座宽度 S--- 钢筋间距 ceil—向上取整2、板底通长钢筋（下层通长钢筋）板底通长钢筋有⽔平和垂直两个⽅向，可以布置多个板块或者⼀个板块。
长度L＝板扣除两端⽀座的长度（板净长） + 左锚固 + 右锚固 + “连接长度”+12.5*D（II级以上为0）其中：12.5D是指⼀级钢中的180度弯钩，⼀端弯钩是6.25D，两端就是12.5D.“左锚固、右锚固”算法有如下⼏种，可根据图纸说明操作：Max ( ha /2，5*d) （即，⽀座宽度的⼀半与钢筋直径的5倍相⽐取⼤值）；Max ( ha /2，12*d) （即，⽀座宽度的⼀半与钢筋直径的12倍相⽐取⼤值）；La （即，钢筋的锚固长度）；ha /2+5*d （即，⽀座宽度的⼀半加钢筋直径的5倍）；ha–bhc （即，⽀座宽度 - 保护层）；ha /2 （即，⽀座宽度的⼀半）；·“连接长度” 算法为：当采⽤焊接、机械连接时：连接长度 = 0 ，计算接头个数；当采⽤搭接时，连接长度=接头个数 * L1=取整（通长钢筋直段长 / 定尺长度）* L1根数N＝ ceil [（钢筋布置范围–２倍的受⼒筋到⽀座边的距离） / 钢筋间距 ] ＋1；在根数计算时，起始受⼒筋距离⽀座边间距有三种情况可以考虑A：50mm，第⼀根钢筋距离⽀座边50mm；B：保护层距离，第⼀根钢筋距离⽀座边保护层距离；C：S/2，第⼀根钢筋距离⽀座边S/2（S为间距）；纵向的钢筋长度与根数和⽔平⽅向的算法⼀致，不在详讲！3、板⾯通长钢筋（上层通长钢筋）板⾯通长钢筋有⽔平和垂直两个⽅向，可以布置多个板块或者⼀个板块。
第四节板钢筋工程量计算
LB1计算条件：
混凝土强度等级： C30
梁保护层厚度： 20mm
柱保护层厚度： 20mm
抗震等级：一级 定尺长度：9000 连接方式：对焊 HPB300-Lae/La :
35d/30d
LB2计算过程
四、板旳钢筋计算
1、板底钢筋计算—例题（双跨：9000 连接方式：对焊 HPB300-Lae/La :35d/30d
LB1计算过程
2、板顶钢筋计算 2）板中支座负筋：
负筋长度＝水平长度+弯折长度×2 弯折长度＝板厚－2*保护层 水平长度=图上左标注长度+图上右标注长度
板中支座负筋根数参照板端支座负筋根数计算措施 板中支座负筋分布筋长度及根数参照板端支座负筋分布筋长度及根数计算措施
2、板顶钢筋计算 1）板端支座负筋根数：
布筋范围： ①距离端部为50mm
或者为一种保护层 ②距离梁角筋为一种
1/2个板筋间距
布筋范围＝净跨－50*2（2个保护层） 或者 布筋范围＝净跨＋保护层×2＋左梁角筋1/2直径＋右梁角筋1/2直径－板筋间距
板支座负筋根数＝布筋范围÷板筋间距＋1
2、板顶钢筋计算 1）板端支座负筋--分布筋：
2、板顶钢筋计算 3）板顶贯穿钢筋：①（不等跨多跨板实例-钢筋相同）
混凝土强度等级：C30 梁保护层厚度：20mm 柱保护层厚度：20mm
抗震等级：一级 定尺长度：9000 连接方式：对焊 HPB300-Lae/La :35d/30d
LB4计算过程
LB4计算过程
2、板顶钢筋计算 板顶钢筋主要涉及了下列内容：
板顶钢筋
板顶贯穿钢筋
X向贯穿筋 Y向贯穿筋
板顶负筋
混凝土板钢筋工程量计算
第2章混凝土板钢筋工程量计算第一节板的表示方法一、板的平面表示方法1. 坐标方向的规定（1）当两向轴网正交布置时，图面从左至右为X方向，从下至上为Y方向；（2）当轴网转折时，局部坐标方向顺轴网转折角度做相应的转折；（3）当轴网向心布置时，切向为X方向，径向为Y方向。
2. 板块集中标注（1）板块集中标注的内容为：板块编号、板厚、贯通纵筋以及当板面标高不同时的标高高差。
（2）对于普通楼面，面向均以一跨为一块板；对于密肋楼盖，两向主梁（框架梁）均以一跨为一块板（非主梁密肋不计）。
所有板块应逐一编号，相同编号的板块可择其一做集中标注，其他仅注写置于圈内的板编号，以及当板面标高不同时的标高高差。
1）板块编号板块编号按表2.1下表规定表 2.1板块编号规定2）板厚板块注写为；当悬挑板的端部改变截面厚度时，用斜线分隔根部与端部的高度值，注写为；当设计已在图注中统一注明板厚时，此项可不注。
3）贯通钢筋贯通钢筋按板块的下部和上部分别注写（当板块上部不设贯通钢筋时则不注），并以B代表下部，T代表上部；B＆T代表下部与上部；X向贯通筋以X打头，Y向贯通筋以Y打头，两向贯通筋配置相同时则以X＆Y打头。
当为单向板时，另一向贯通筋的分布筋可不注写，而在图中统一注明。
当在某些板内（例如在延伸悬挑板YXB,或纯悬挑板XB的下部）配置有构造钢筋时，则X向以XC ，Y向以YC打头注写。
4）板面标高高差系指相对于结构层楼面标高的高差，应将其注写在括号内，且有高差时注，无高差时不注。
5）板块集中标注举例例1：板平法集中标注见图2.1。
图2.1 板平法集中标注LB1表示1号楼板，板厚120mm，按下部配置的贯通纵筋X向为，Y方向为；板上部为配置贯通纵筋。
例1：延伸悬挑板平法标注见图2.2。
图2.2 延伸悬挑板平法标注图 2.2 YXB1表示延伸悬挑版的编号，表示板的根部厚度为150mm，板的端部厚度为100mm，下部构造钢筋X方向为，Y方向为，上部X方向为，Y方向按1号筋布置。
板分布筋构造及计算
例：计算图4所示板①号支座负筋的分布筋的工程量。
图4 板LB1钢筋图
【解析】 支座负筋的分布筋不受力，仅起到固定支座负 筋的作用。如果板上配置了板顶钢筋，则板顶钢筋可以替 代同向的分布筋。 解： ①号支座负筋： 单根长度＝２×１２００＋２×（１２０－１５×２）＝ 2580（ｍｍ） 根数＝（３０００－３００－２×５０）／１００＋１＝ ２７ ①号支座负筋的左侧分布筋： 左侧不需要分布筋，由ＬＢ１板顶Y向替代负筋分布筋。 ①号支座负筋的右侧分布筋： 长度＝３０００－３００＝２７００（ｍｍ） 根数＝（１２００－１５０）／２００＋１＝６
第一部分
板分布筋构造及计算
板分布钢筋是与受力筋垂直方向布置的非受 力钢筋。下图中红色钢筋为分布钢筋。
板分布筋计算
负筋的分布筋长度计算
ü 分布筋和负筋搭接150mm ü 长度=板内净长-负筋板内净长*2+150mm*2
端支座负筋的分布筋根数计算 根数＝负筋板内净长/间距(取整)＋1
中间支座负筋的分布筋的根数计算 根数＝布筋范围1/间距(取整)+布筋范围2/间距(取整)+1
钢筋混凝土模板工程量计算规则
一、现浇混凝土及一、现浇混凝土及钢筋混凝土模板工程量计算规则1．现浇混凝土及钢筋混凝土模板工程量，除另有规定外，均按混凝土与模板接触面的面积,以m2计算。
2．现浇钢筋混凝土柱、梁、板、墙的支模高度（即室外地坪至板底或板面至板底之间的高度）以3。
6m以内为准，超过3。
6m以上部分,另按超过部分计算增加支撑工程量。
3．现浇钢筋混凝土墙、板单孔面积在0。
3m2以内的孔洞，不予扣除，洞侧壁模板亦不增加；单孔面积在0。
3 m2以外时，应予扣除,洞侧壁模板面积并入墙、板模板工程量之内计算.4。
现浇钢筋混凝土框架分别按梁、板、柱、墙有关规定计算，附墙柱，并入墙内工程量计算.5。
杯形基础杯口高度大于杯口大边长度的，套高杯基础定额项目。
6.柱与梁、柱与墙、梁与梁等连接的重叠部分以及伸入墙内的梁头、板头部分，均不计算模板面积。
7.构造柱外露面均应按图示外露部分计算模板面积。
构造柱与墙接触面不计算模板面积.8。
现浇钢筋混凝土悬挑板（雨篷、阳台）按图示外挑部分尺寸的水平投影面积计算。
挑出墙外的牛腿梁及板边模板不另计算。
9.现浇钢筋混凝土楼梯，以图示露明面尺寸的水平投影面积计算，不扣除小于500mm楼梯井所占面积。
楼梯的踏步、踏步板平台梁等侧面模板，不另行计算。
10．混凝土台阶不包括梯带,按图示台阶尺寸的水平面积计算，台阶端头两侧不另计算模板面积.11．现浇混凝土小型池槽按构件外围体积计算，池槽内、外侧及底部的模板不另行计算。
二、预制钢筋混凝土构件模板工程量计算规则1．预制钢筋混凝土模板工程量，除另有规定者外均按混凝土实体体积以m3计算。
2．小型池槽按外型体积以m3计算.3．预制桩尖按虚体积（不扣除桩尖虚体积部分）计算三、构筑物钢筋混凝土模板工程量计算规则1．构筑物工程的模板工程量，除另有规定者外，区别现浇、预制和构件类别，分别按一和二的有关规定计算。
2。
大型池槽等分别按基础、墙、板、梁、柱等有关规定计算并套相应定额项目。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
✓ 伸进长度＝max(支座宽 /2,5d)
✓ 伸进长度＝max(支座宽/2,5d)
✓
伸进长度＝max(支座宽/2板,5钢d筋工)程量计✓算
伸进长度＝max(板 厚,120,h)
➢ 板底钢筋的长度计算 板受力筋计算
✓ 长度=净跨+伸进长度×2+弯勾6.25d ×2
注：当为HPB300光圆钢筋时，端部应设180弯钩，弯钩直径2.5d， 平直段长度3d。
两边支撑的板，按单向板设计
四边支撑的板
Ⅰ.长边/短边≥3，按单向板设计； Ⅱ.2＜长边/短边＜3，宜按双向 板设计，否则，应在长边方向设
置足够数量的构造钢筋； Ⅲ.长边/短边≤2，应按双向板设 计。
板钢筋工程量计算
板内钢筋主要类型
板内钢筋
受力筋 负筋
面筋 底筋
边支座负筋 中间支座负筋
分布筋 温度筋
板钢筋工程量计算
单跨板
板的平法标注
板钢筋工程量计算
板钢筋工程量计算
有梁楼盖板端部
端支座为梁\剪力墙\砌体圈梁: 面筋：弯折15d，水平段区分铰接和按抗 拉强度； 底筋：梁中线且≥5d 注7：端支座直段长度>la可以不弯折；
04G101-4 P25
端支座为梁\剪力墙\圈梁， 面筋：总锚固la； 底筋：中线且≥5d
11G101 P92
板钢筋工程量计算
有梁楼盖板端部
端支座为砌体墙 面筋：弯折15d，平直段≥0.35lab 底筋：max（120，h，墙厚/2）
04G101-4 P25
端支座为砌体墙 •面筋：h-bhc， •底筋：max（120，h）
11G101 P92
板钢筋工程量计算
板钢筋工程量计算
板钢筋在端部支座的锚固构造－伸进长度
板负筋计算
1/2板筋间距
1/2板筋间距
✓ 第一根钢筋距梁或墙边为1/2板筋间距
布筋范围＝净跨－2*(板筋间距/2)
板钢筋工程量计算
板负筋分布筋计算
➢ 端支座负筋的分布筋长度计算
✓ 方式一：分布筋和负筋搭接150mm ✓ 方式二：分布筋长度＝轴线长度 ✓ 方式三：分布筋长度＝按照负筋布置范围计算
板钢筋工程量计算
• 6、当板支座为弧形，支座上部非贯通纵筋呈放射 状分布时，设计者应注明配筋间距的度量位置并 加注“放射分布”四字。
板钢筋工程量计算
相同配筋的标注
• 在板平面布置图中， 不同部位的板支座上 部非贯通纵筋及纯悬 挑板上部受力钢筋， 可仅在一个部位注写， 对其他相同者则仅需 在代表钢筋的线段上 注写编号及横向连续 布置的跨数(当为一跨 时可不注)即可；
板负筋分布 ➢ 支座负筋的分布筋根数计算 筋计算
✓ 分布筋根数＝（负筋板内净长-1/2间距）÷分布筋间距+1(向上取整）
板钢筋工程量计算
➢ 温度筋长度计算
板温度筋 计算
✓ 长度=轴线长度-负筋标注长度*2+搭接长度*2+弯勾*2
板钢筋工程量计算
➢ 温度筋根数计算
板温度筋 计算
✓ 根数=(净跨长度-负筋长)/温 度筋间距-1
• 4、板支座上部非贯通纵筋自支座中心线向跨内的延伸 长度，注写在线段的下方位置；当中间支座延伸长度为 对称配置时，可在支座一侧标注其长度，另一侧不注； 为非对称布置时，应分别在支座的两侧线段下标注；
板钢筋工程量计算
原位标注原则
• 5、对线段画至对边贯通全跨或贯通全悬挑长度的 上部通长筋，贯通全跨或延伸至全悬挑一侧的长 度不注，只注明非贯通筋另一侧的延伸长度值；
贯通纵筋注写方式
• 1、贯通筋前用B代表下部，以T代 表上部，B&T代表下部与上部；
• 2、X向贯通纵筋以X打头，Y向贯 通纵筋以Y打头，两向贯通纵筋配 置相同时以X&Y打头；
• 3、当为单向板时，另一向贯通的 分布筋可不必注写，而在图中统一 注明；
• 4、当在某些板内配置有构造钢筋 （如悬挑板XB下部）时，则X向以 Xc，Y向以Yc打头注写；
筋。
板钢筋工程量计算
原位标注原则
• 1、板支座原位标注的钢筋，应在配置相同跨的第一跨 表达；
• 2、垂直于板支座绘制一段适宜长度的中粗实线(当该筋 通长设置在悬挑板或短跨板上部时，实线段应画至对边 或短跨)，以该线段代表支座上部非贯通纵筋；
• 3、在线段上方注写钢筋编号、配筋值、横向连续布置 的跨数，以及是否连续布置到梁的悬挑端；
板钢筋工程量计算
双跨板 ➢ 中间支座负筋长度计算
板支座筋 计算
✓ 中间支座负筋长度＝水平长度＋弯折长度×2
板钢筋工程量计算
板中负筋分布筋
板钢筋工程量计算
钢筋工程种类
钢筋
柱钢筋 梁钢筋 板钢筋 墙钢筋 其他钢筋
板钢筋工程量计算
板的分类
① 按楼板受力和 支承条件的不同
无梁楼盖 肋形楼盖 井字楼盖
ቤተ መጻሕፍቲ ባይዱ
板钢筋工程量计算
板的分类
② 按支撑条件和 单向板：仅仅在或主要在一个方向受弯的板；
长短边比例
双向板：两个方向均受弯的板。
单向板 和 双向板 的划分 方法：
代号 LB WB XB
序号 xx xx xx
板钢筋工程量计算
板厚注写方式
• 1、注写为h=xxx(为垂直 于板面的厚度)；
• 2、当悬挑板的端部改变 截面厚度时，用斜线分 隔根部与端部的厚度值， 注写方式为h=xxx/xxx；
• 3、当设计已在图注中统 一注明板厚时，此项可 不注；
板钢筋工程量计算
• 5、当Y向采用放射配筋时，设计 者应注明配筋间距的度量位置；
板钢筋工程量计算
标高高差
• 1、系指相对于 结构楼层楼面 标高的高差， 应将其注写到 “()”内，且有高 差则注，无高 差是不注；
板钢筋工程量计算
有梁板原位标注
板支座的原位标注内容： 1、板支座上部非贯通
纵筋 ； 2、悬挑板上部受力钢
板钢筋工程量计算
板底筋根数
1/2板筋间距
1/2板筋间距
底板钢筋根数＝布筋范围÷板筋间距＋1
布筋范围＝净跨－1/2板筋间距*2
板钢筋工程量计算
板负筋长度 ➢04G101-4 p25
负筋长度＝锚入长度＋板内净尺寸＋弯折长度
锚固长度La+弯勾
按标注计算 板厚-bhc
板钢筋工程量计算
➢ 板负筋的根数计算
板钢筋工程量计算
板的钢筋布置
板钢筋工程量计算
板钢筋工程量计算
板钢筋工程量计算
一、平法的基本知识（有梁楼盖板）
平面注写方式：1.板块集中标注；2.板支座原位标注
板块的集中标注内容：
• 1、板块编号； • 2、板厚； • 3、贯通纵筋； • 4、标高高差；
板钢筋工程量计算
板块编号
板类型 楼面板 屋面板 悬挑板
