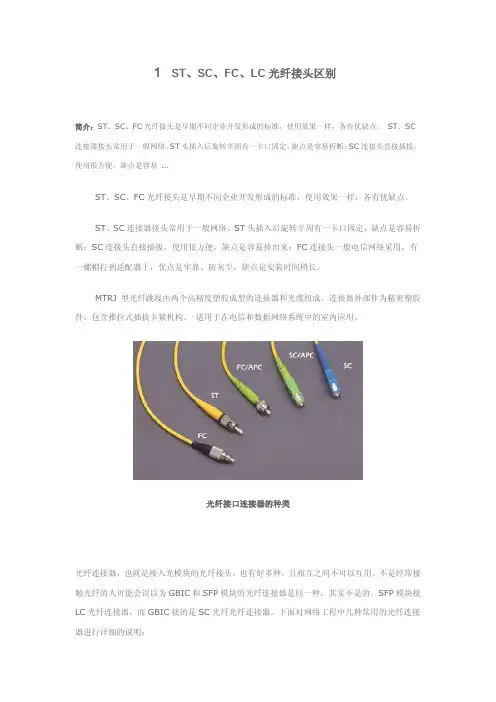

ST、SC、FC、LC光纤接头区别

1 ST、SC、FC、LC光纤接头区别简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC 连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

（对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤λ在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λ“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

ST、SC、FC、LC光纤接头区别

ST、SC、FC、LC光纤接头区别ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP 模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

（对于10Base-F 连接来说，连接器通常是ST类型。

常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λλ“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

sc_lc_fc光纤接口

ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

（对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λ“/”前面部分表示尾纤的连接器型号λ“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

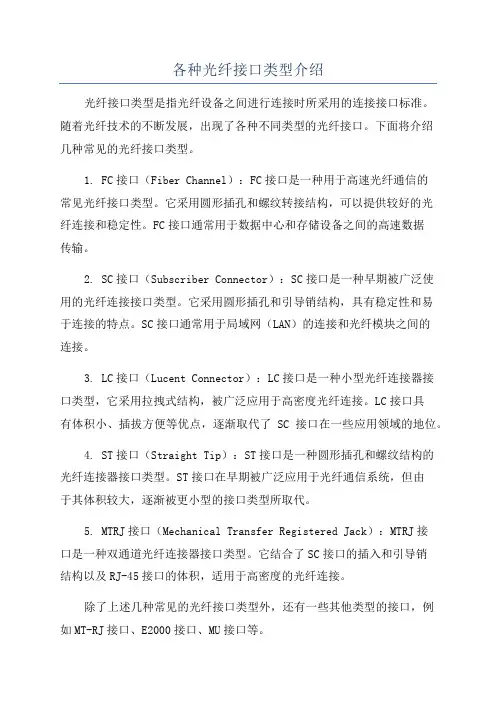

各种光纤接口类型介绍

各种光纤接口类型介绍光纤接口类型是指光纤设备之间进行连接时所采用的连接接口标准。

随着光纤技术的不断发展，出现了各种不同类型的光纤接口。

下面将介绍几种常见的光纤接口类型。

1. FC接口（Fiber Channel）：FC接口是一种用于高速光纤通信的常见光纤接口类型。

它采用圆形插孔和螺纹转接结构，可以提供较好的光纤连接和稳定性。

FC接口通常用于数据中心和存储设备之间的高速数据传输。

2. SC接口（Subscriber Connector）：SC接口是一种早期被广泛使用的光纤连接接口类型。

它采用圆形插孔和引导销结构，具有稳定性和易于连接的特点。

SC接口通常用于局域网（LAN）的连接和光纤模块之间的连接。

3. LC接口（Lucent Connector）：LC接口是一种小型光纤连接器接口类型，它采用拉拽式结构，被广泛应用于高密度光纤连接。

LC接口具有体积小、插拔方便等优点，逐渐取代了SC接口在一些应用领域的地位。

4. ST接口（Straight Tip）：ST接口是一种圆形插孔和螺纹结构的光纤连接器接口类型。

ST接口在早期被广泛应用于光纤通信系统，但由于其体积较大，逐渐被更小型的接口类型所取代。

5. MTRJ接口（Mechanical Transfer Registered Jack）：MTRJ接口是一种双通道光纤连接器接口类型。

它结合了SC接口的插入和引导销结构以及RJ-45接口的体积，适用于高密度的光纤连接。

除了上述几种常见的光纤接口类型外，还有一些其他类型的接口，例如MT-RJ接口、E2000接口、MU接口等。

MT-RJ接口是一种小型光纤连接器接口类型，它采用插入和引导销结构，用于高密度光纤连接和光纤模块之间的连接。

E2000接口是一种高性能光纤连接器接口类型，它采用带盖的设计，可以防止灰尘和其他污染物进入连接器内部，提供更可靠的连接。

MU接口是一种小型光纤连接器接口类型，类似于SC接口，但其体积更小。

几种光纤接口(ST,SC,LC,FC)

几种光纤接口(ST,SC,LC,FC)[]几种光纤接口(ST,SC,LC,FC)光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤----------------------------------------------------------在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下：“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。

“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下：“/”后面表明光纤接头截面工艺，即研磨方式。

“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。

“SC” 表示尾纤接头型号为SC接头，业界传输设备侧光接口一般都用SC接头，SC接头是工程塑料的，具有耐高温，不容易氧化优点； ODF侧光接口一般用FC接头，FC是金属接头，但ODF不会有高温问题，同时金属接头的可插拔次数比塑料要多，维护ODF尾纤比光板尾纤要多。

其它常见的接头型号为：ST、DIN 、FDDI。

“PC”表示光纤接头截面工艺，PC是最普遍的。

在广电和早期的CATV中应用较多的是APC型号。

【交换机的光口与电口】光纤常用8种接口与5种连接器

什么是交换机的光口与电口？光纤常用8种接口与5种连接器1光口是光纤接口的简称。

光纤接口是用来连接光纤线缆的物理接口。

其原理是利用了光从光密介质进入光疏介质从而发生了全反射。

通常有SC、ST、提到光口，就不能不提到GBIC与SFP，SFP是什么呢？SFP就是光模块。

GBIC，是将千兆位电信号转换为光信号的接口器件。

GBIC设计上可以为热插拔使用。

GBIC是一种符合国际标准的可互换产品。

采用GBIC接口设计的千兆位交换机由于互换灵活，在市场上占有较大的市场份额。

SFP可以简单的理解为GBIC的升级版本。

SFP支持SONET、Gigabit Ethernet、光纤通道以及一些其他通信标准。

此标准扩展到了SFP+，能支持10.0 Gbit/s传输速率，包括8 gigabit光纤通道和10GbE。

与模块的Xenpak、X2或XFP版本相比，SFP+模块将部分电路留在主板实现，而非模块内实现。

SFP+SFP+是光纤模块，是一种可热插拔的，独立于通信协议的光学收发器，是SFP的升级。

在以太网和1G、2G、4G光纤通道上SFP已经得到了广泛应用。

SFP+为了适应更高的数据速率，设计了比SFP增强的电磁屏蔽与信号保护特性，并且制定了新的电接口规范。

二、什么是电口？电口是相对光口来讲的，是指防火器的物理特性，主要指铜缆，是处理的电信号。

目前使用普遍的网络接口有百兆电口和千兆电口等。

简单来说，电口就是普通的网线接口，一般速率为10M或者100M,部分支持1000M.电口的最远距离为100米。

三、光口和电口的区别1、是纯物理层上的传输介质变换，其实就是光信号和电信号的转换。

2、光口就是我们通常说的带光板扩展槽的可以插入光纤，进行远距离数据传输；电口就是我们常说的RJ45的端口也就是网线口。

3、155Mb/s以下都是电接口，155Mb/s以上都是光接口；155Mb/s可以是电接口，也可以是光接口；局内连接可以是电接口，也可以是光接口；局间连接都是光传输；电信号用同轴电缆连接。

各种光纤接口类型介绍

各种光纤接口类型介绍光纤接头上面这个图是LC到LC的，LC就是路由器常用的SFP，mini GBIC所插的线头。

FC转SC，FC一端插光纤步线架，SC一端就是catalyst也好，其他也好上面的GBIC所插线缆。

ST到FC，对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤步线架。

Sc到Sc两头都是GBIC的SC到LC，一头GBIC,另一头MINI-GBICFC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤--------------------------------------------------------------------------------在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下：“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

传输设备侧光接口一般用SC接头。

“LC”接头与SC接头形状相似，较SC接头小一些。

“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，“/”后面表明光纤接头截面工艺，即研磨方式。

“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。

“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。

各类光纤接口类型的区别与图示

各类光纤接口类型的区别与图示光纤的接口比较复杂，在项目的过程中有时候确实很容易弄错，为了方便自己和大家的工作，特整理了以下资料：光纤接头类型主要可以分为以下几种：FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(光纤收发器用的较多)LC 卡接式方形，比SC略小（光纤交换机用的较多）MT-RJ 方型，一头光纤收发一体如下图所示：光纤模块主要分为以下两种，一般都支持热插拔：GBIC（Giga Bitrate Interface Converter）使用的光纤接口多为SC或ST型SFP小型封装GBIC，使用的光纤为LC型光纤单模和多模的标识：L：表示单模，波长1310纳米；LH：表示单模长距，波长1310纳米，1550纳米；SM：表示多模，波长850纳米；SX/LH：表示可以使用单模或多模光纤；单模光纤的传输距离要比多模光纤远。

下面，是一些接线图，方便大家查看：另外，如下图所示，在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/APC”等，其含义如下：“/”前面部分表示尾纤的连接器型号：“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

传输设备侧光接口一般用SC 接头“LC”接头与SC接头形状相似，较SC接头小一些。

“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

“/”后面表明光纤接头截面工艺，即研磨方式：“PC” 微球面研磨抛光，在电信运营商的设备中应用得最为广泛，其接头截面是平的，。

“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。

“APC”呈8度角并做微球面研磨抛光，可改善电视信号的质量。

转载请注明出处：。

这篇文章发表于2010/01/25 15:49，属于Network分类。

ST、SC、FC光纤接头图解

ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

（对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架）④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用）⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下：“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

光纤接口类型(附图)

光纤接口大全l各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤l在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下l“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。

“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

l连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观参见下图l/”后面表明光纤接头截面工艺，即研磨方式。

“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。

“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。

u另外，在广电和早期的CATV中应用较多的是“APC”型号，其尾纤头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。

由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号，表现在画面上就是重影。

尾纤头带倾角可使反射光不沿原路径返回。

光口知识普及

一、光口光纤接口是用来连接光纤线缆的物理接口。

通常有SC、ST、LC、FC等几种类型。

对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤步线架。

FC是Ferrule Connector的缩写，其外部加强方式是采用金属套，紧固方式为螺丝扣。

ST接口通常用于10Base-F，SC接口通常用于100Base-FX和GBIC，LC通常用于SFP 。

1.数据通信产品常用光接口类型：MTRJ、LC、SC、FC●MTRJ为收发一体，其他都是收发分离，MTRJ接口由于不便于维护目前新设计设备上都比较少见。

●FC在ODF架侧使用普遍2.光接口灵活插卡简介：高端路由器配置的都是宽带端口，比如155MPOS、622MPO2、GE、10GE、10GPOS等，接口都是光接口，完成光电转换的器件是GBIC或者SFP。

接口的单、多模式、发光功率、接收灵敏度等参数取决于线路板配置的GBIC或SFP，而且光电转换部分损坏后只更换GBIC或SFP即可，不用更换整个大板，降低了成本。

3.光接口的模式：●光端口的模式共分两种：单模和多模。

工程上要求单模口互连使用单模光纤，多模口互连使用多模光纤。

●多模光接口中心波长850nm，一般有部分在可见光的红光频段的能量。

（可见光部分波长范围是：390~760nm，大于760nm部分是红外光，小于390nm部分是紫外光）●单模光接口的中心波长有两种：1310nm和1550nm，1310nm一般为短距、中距、长距接口、1550nm一般为长距、超长距接口。

都在红外线频段，为不可见光。

4.判断光口单、多模式●通过标注的中心波长。

中心波长850nm为多模，1310nm或1550nm为单模。

●把光口的发射端激活，快速查看发射端是否有红光发出，如有则为多模口，否则为单模口。

5.二、光纤1.光纤分类：单模光纤和多模光纤。

●单模光纤的内芯纤径小于多模光纤。

●多模光纤的中心高折射率玻璃芯直径有两种型号：62.5µm和50µm。

各种光纤接口类型

13几种光纤接口(ST,SC,LC,FC)光纤这东西有时候挺tm烦人的，寡人总结了常用的几种光纤接头。

上面这个图是LC到LC的，LC就是路由器常用的SFP，mini GBIC所插的线头。

:///CMS/Files/Uploadimages/1146493938.jpg" border=0>FC转SC，FC一端插光纤步线架，SC一端就是catalyst也好，其他也好上面的GBIC所插线缆。

ST到FC，对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤步线架。

Sc到Sc两头都是GBIC的。

SC到LC，一头GBIC,另一头MINI-GBIC。

现在局域网工程中主干部分的布线大量采用光纤，光纤的特性使光纤接口的连接复杂而专业。

由于光纤设备的接口类型较多，也使我们在选择时不知所措，因此本文将向网友介绍在局域网布线工程中常用到的光纤、常见的光纤接口及其使用范围，各种光纤跳线、尾纤和常用有哪些。

光纤的分类与特性光纤标准多、参数复杂、一般的非专业人员很难理解，但对一般的局域网，我们只需简单了解以下多模光纤和单模光纤的概念就可以了。

多模光纤(Multi Mode Fiber)：中心玻璃芯较粗(50或62.5μm)，可传多种模式的光。

但其模间色散较大，这限制了传输数字信号的频率，而且随距离的增加会更加严重。

例如：600MB/ KM的光纤在2KM时则只有300MB的带宽了。

因此，多模光纤传输的距离就比较近，一般只有几公里。

多模光纤一般采用LED（发光二级管）作为光源。

对于局域网我们一般采用多模光纤，一方面传输距离较短，二方面是多模光纤本身及配套设备单模成本低。

在实际工程中多采用62. 5μm的室内或室外多模光纤。

单模光纤(Single Mode Fiber)：中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光。

因此，其模间色散很小，适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。

光纤接头类型大全

光纤接头类型大全生活中，我们常常被客户要求中的pc/upc/apc 光纤跳线所迷惑，通俗的说pc跳线可以理解为网络级跳线，upc/apc理解为电信级跳线。

其区别在于他们的连接器头部的做工和跳线损耗，upc/apc跳线做工精细、损耗小。

PC指的是紧密接触(physical contact)，同样是紧密接触，根据回波损耗的不同，连接器分为PC, SPC，UPC和APC。

SPC指的是super physical contact, UPC指的是ultra physical contact。

PC, SPC和UPC工业标准规定的回波损耗分别为-35dB, -40dB和-50dB (回波损耗是指有多少比例的光又被连接器的端面反射，回波损耗越小越好，当然你也可以说回波损耗的值越大越好，不考虑前面那个负号）。

不同的连接器原则上不能混接，但PC, SPC和UPC的光纤端面都是平面的，差别在磨的质量，所以，PC,SPC和UPC的混连还不至于对连接器形成永久性的物理损伤。

APC则完全不同，它的端面被磨成一个8度角，就是减少反射，其工业标准的回波损耗为-60dB。

APC连接器只能与APC相连接。

由于APC的结构与PC完全不同，如果用法兰盘将这两种连接器连接，就会损坏连接器的光纤端面。

连接APC到PC的办法：通过PC到APC 转换的光纤跳线来实现。

另外要说明的是APC 连接器通常是绿色的（而黄色的光纤则只是单模光纤），而且人眼就能看到光纤端面的倾斜。

光纤连接器按照不同的分类方法，光纤连接器可以分为不同的种类，按传输媒介的不同可分为单模光纤连接器和多模光纤连接器；按结构的不同可分为FC、SC、ST、D4、DIN、Biconic、MU、LC、MT 等各种型式；按连接器的插针端面可分为FC、PC（UPC）和APC；按光纤芯数分还有单芯、多芯之分。

SC型光纤连接器这是一种由日本NTT公司开发的光纤连接器。

标准方型接头，外壳呈矩形，采用工程塑料，具有耐高温，不容易氧化优点。
