导线及电缆截面选择课件讲课讲稿
合集下载

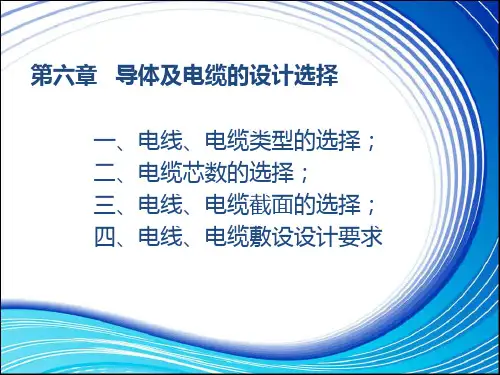

电力电缆选择演示文稿PPT精品文档82页
![电力电缆选择演示文稿PPT精品文档82页](https://img.taocdn.com/s3/m/9becbe1a3b3567ec102d8ae9.png)
三、电线、电缆截面的选择
电力电缆截面选择是一个大家十分关心的 问题,因为它是电气设计的主要内容之一。传统的 电缆截面选择方法是按技术体选择,可分为4类:
①按允许发热条件选择,也就是按允许载流 量选择;
②按经济电流密度选择; ③按允许电压损失校验; ④按短路热稳定校验。 ⑤按机械强度选择导线。 主要指架空线路,电缆不需要。
7)ZR-X 阻燃电缆 敷设在对阻燃有要求的场所,GZR电 缆敷设在阻燃要求特别高的场所。
8)WDZR-X 低烟无卤阻燃电缆 敷设在对低烟无卤和阻燃 有要求的场所,GWDZR电缆敷设在要求低烟无卤阻燃 性能特别高的场所。
9) NH-X 耐火电缆 敷设在对耐火有要求的室内 、隧道及 管道中,GNH电缆除耐火外要求高阻燃的场所。
Imax≤I0K
式中:
Imax——通过的最大连续负荷载流(A); I0 ——指定条件下的长期允许载流量(A),见附表1 ; K ——长期允许载流量修正系数,见附表2.
举例:某工厂主变压器容量S为12000KVA,若以
直埋35KV交联电缆供电,试问应选择多大电缆截面 ?(土壤温度最高30℃,土壤热阻系数2.5)
这些问题中,①是属于配电正常运行的问题;②~④ 则是属于安全问题,它们对于中、低压配电系统均适用。
低压配电导体选择应符合下列规定: 1 电缆、电线可选用铜芯或铝芯,
民用建筑宜采用铜芯电缆或电线;下列 场所应选用铜芯电缆或电线:
1)易燃、易爆场所; 2)重要的公共建筑和居住建筑; 3)特别潮湿场所和对铝有腐蚀的场所; 4)人员聚集较多的场所; 5)重要的资料室、计算机房、库房; 6)移动设备或有剧烈振动的场所; 7)有特殊规定的其他场所。
d. 消防设备的分支线路和控制线路,宜选用与消防供 电干线或分支干线耐火等级降一类的电线或电缆。
电缆、电缆类型、截面、载流量的选择PPT课件
![电缆、电缆类型、截面、载流量的选择PPT课件](https://img.taocdn.com/s3/m/0f4c1153ec3a87c24128c41d.png)
油浸低绝缘电力电缆有铅铝两种护套,铅护套质软,韧性好,不影响电缆的弯曲性能, 化学性能稳定,熔点低,便于加工制造。但它价贵质重,且膨胀系数小于浸渍低,线芯发热 时电缆内部产生的应力可能使铅包变形。
由于铅包的抗疲劳特性较差,故在有振动场合,如公路,铁路桥上使用或变压器直接连 接的电缆,采用铅包电缆时需使用弹性橡胶、沙枕类衬垫来支持电缆。
在含有腐蚀气体环境中,铠装外应包有挤出外护套,在有放射线作用的场所, 应有氯丁橡胶或其它耐辐射的外护套高温场所应有硅橡胶类耐高温外护套。
在防火要求场所应选用耐火型电缆或在电缆外层涂复防火涂料,缠绕防火包 带或敷设在耐火槽盆中。
六.母线的选择 母线槽按绝缘方式可分为密集绝缘型和空气绝缘型两种。将裸母线用绝缘材料复
耐火电缆适用于高层建筑,核电站,化工,矿山等防火安全条件高的环境, 如应急电源消防系统,电梯线路等,耐火电缆型号是在普通塑料电缆型号前冠以 NF。 (7) 橡皮绝缘电力电缆。它的弯曲性能较好,能够在严寒气候下敷设,特别适用于
敷设线路水平高差和垂直敷设场合。它不仅适用于固定敷设线路,也可用于定
期移动的固定敷设线路。移动式电气设备的供电回路应采用橡皮绝缘橡皮护套
( 2 ) 橡皮绝缘电缆 ,一般是BX、BLX。 (3 )氯丁橡皮绝缘电缆。重量日益增多,35mm2以下的普通橡皮线又被氯丁橡皮绝
缘电缆取代的趋势。其特点是耐油性能好,不易霉,不延燃,适应气候性能好, 光老化过程缓慢,老化时间约为普通橡皮绝缘电缆的二倍,因此适宜在室外敷 设。由于绝缘层机械强度比普通橡皮弱,因此不推荐用于穿管敷设。 ( 4 ) 架空绝缘电缆,使用日益广泛,它耐光老化性能较优,主要用于地下水位较高 地方,优化学腐蚀液体溢流的场所,二厂区外需电缆数量不多又不便埋地下时, 该电缆对城镇配电缆路改建尤为适宜。 (5)粘性浸渍低绝缘电力电缆,它的优点允许运行温度较高,介质损耗低,耐电压 强度高,使用寿命长,其缺点绝缘材料弯曲性能差,不能在低温下敷设,否则易 损坏绝缘。 按浸渍方式分有:普通油浸低绝缘,滴干型油浸低绝缘和不滴流浸渍低绝缘三 种。由于绝缘层内油的淌流,普通油浸低绝缘电缆敷设的水平高差仅允许5-20m. 滴干型绝缘电缆可允许水平高差100-300m,不滴流电流则可无高差限制。
导线及电缆截面选择培训课程(ppt 79张)
![导线及电缆截面选择培训课程(ppt 79张)](https://img.taocdn.com/s3/m/c200bc2716fc700abb68fc65.png)
④低压线路:
1)动力线,可按照正常发热条件选择,再校验机械强度和电 压损失。 2)照明线,可按照电压损失选择,再校验机械强度和正常发 热条件。 按上述条件选择截面,容易满足要求,减少返工,
返20
二、按发热条件选择导线和电缆的截面
(一)按正常发热条件选择三相系统相线截面应满足: K I al I 30 式中:Ial——导线在一定环境温度下的允许载流量; 对变压器高压侧导线: I30= I1NT 见附录表16-19 。 对电容器的引入线: I30=1.35 INC I30——线路的计算电流。 al 0 K Kθ ——温度校正系数。 al 0 θ 0——导线允许载流量采用的温度,一般为25℃。
2)两相三线及单相线路的中性线截面:A0=Aφ
3)三次谐波突出的三相四线制的中性线截面: A0≥Aφ (一般取A0=Aφ)
2、保护线截面(PE线)的选择 应考虑到单相短路电流通过PE线时的热稳定度。 《低压设计规范》规定: 当Aφ≤ 16mm2时, APE≥Aφ (一般取A0=Aφ) 当16mm2< Aφ≤35mm2时, APE≥ 16mm2 当Aφ>35mm2时, APE≥ 0.5Aφ
I 计算经济截面的公式为:A 30 ec J ec
J ec ——经济电流密度。 式中: 见表5-3。
线路电压损失的计算
U U 定义:电压降——线路始末两端电压的相量差; d 1 U 2
U U U 电压损失——线路始末两端电压的数值差。 1 2
(一)线路末端接有一集中负荷的三相线路⊿U的计算 1、线路末端接有一集中负荷的三相线路⊿U的计算 因为三相对称, ① 取一相分析: R X
p18
铜芯塑料绝缘线
TJ——铜绞线; LJ——铝绞线; LGJ——钢芯铝绞线;图

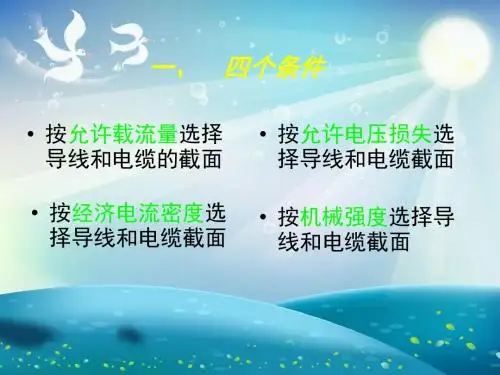

导线和电缆截面的选择课件
![导线和电缆截面的选择课件](https://img.taocdn.com/s3/m/e9be53f78bd63186bcebbcab.png)
Q2 q2
0
r1+jx1 p2 p1
1
r2+jx2 p2
2
p1+jq1
p2+jq2
分段计算 线路上总的电压损失为
图5.3.2
接有分散负载线路的电压损失
P1 P2 Q1 Q2 U % U 1 % U 2 % r r x1 x2 2 1 2 2 2 2 10U N 10U N 10U N 10U N
由此类推:若干线上有n个负载(n段),则总的电压损失为:
几种特殊线路的电压损失
1. 若线路所接负载均为有功负荷,因其不存在无功功率, 其电压损失为△U%=△UR%。 2. 线路的电抗很小可略去不计,如 50mm2 以下的电缆,此 时△UX也为零,即△U=△UR。 3. 线路上接有均匀分布的负载,可以将分散的负载等效成 一个接在这段线路中点上的集中负载,该负载功率为分 散负载功率之和。
校验,直到所选截面满足允许电压损失的要求为止。
5.4 按经济电流密度选择导线和电缆截面
经济电流密度Jec与年最 大负荷利用小时数有关,年 最大负荷利用小时数越大, 负荷越平稳,损耗越大,经 济截面因而也就越大,经济 电流密度就会变小。
按经济电流密度计算经济截面的公式为:
S ec I ca J ec
——线路的允许电压损失。
(3)由
导线的电导率)代入,可计算出导线或电缆的截面为:
S
r U R % 0 2 10U N
pi Li
i 1
n
,将 r0
1 (式中 为 S
pL
i 1 i 2
n
i
10U N U R %
并根据此值选出相应的标准截面。 (4)根据所选的标准截面及敷设方式,查出r0和x0,计算 线路实际的电压损失,与允许电压损失比较。如不大于允 许电压损失则满足要求,否则加大导线或电缆截面,重新
0
r1+jx1 p2 p1
1
r2+jx2 p2
2
p1+jq1
p2+jq2
分段计算 线路上总的电压损失为
图5.3.2
接有分散负载线路的电压损失
P1 P2 Q1 Q2 U % U 1 % U 2 % r r x1 x2 2 1 2 2 2 2 10U N 10U N 10U N 10U N
由此类推:若干线上有n个负载(n段),则总的电压损失为:
几种特殊线路的电压损失
1. 若线路所接负载均为有功负荷,因其不存在无功功率, 其电压损失为△U%=△UR%。 2. 线路的电抗很小可略去不计,如 50mm2 以下的电缆,此 时△UX也为零,即△U=△UR。 3. 线路上接有均匀分布的负载,可以将分散的负载等效成 一个接在这段线路中点上的集中负载,该负载功率为分 散负载功率之和。
校验,直到所选截面满足允许电压损失的要求为止。
5.4 按经济电流密度选择导线和电缆截面
经济电流密度Jec与年最 大负荷利用小时数有关,年 最大负荷利用小时数越大, 负荷越平稳,损耗越大,经 济截面因而也就越大,经济 电流密度就会变小。
按经济电流密度计算经济截面的公式为:
S ec I ca J ec
——线路的允许电压损失。
(3)由
导线的电导率)代入,可计算出导线或电缆的截面为:
S
r U R % 0 2 10U N
pi Li
i 1
n
,将 r0
1 (式中 为 S
pL
i 1 i 2
n
i
10U N U R %
并根据此值选出相应的标准截面。 (4)根据所选的标准截面及敷设方式,查出r0和x0,计算 线路实际的电压损失,与允许电压损失比较。如不大于允 许电压损失则满足要求,否则加大导线或电缆截面,重新

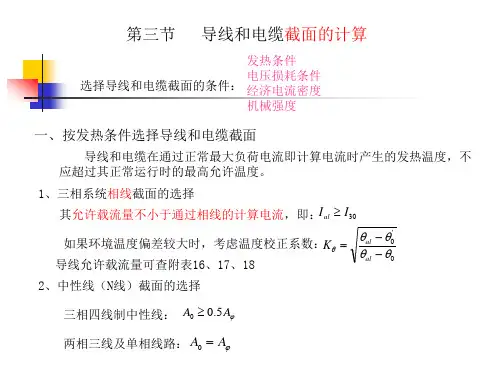

导线和电缆截面的计算PowerPointPresen.pptx
![导线和电缆截面的计算PowerPointPresen.pptx](https://img.taocdn.com/s3/m/d01e45c7a45177232f60a2e1.png)
。2020年9月5日星期六下午6时5分7秒18:05:0720.9.5
• •
T H E E N D 15、会当凌绝顶,一览众山小。2020年9月下午6时5分20.9.518:05September 5, 2020
16、如果一个人不知道他要驶向哪头,那么任何风都不是顺风。2020年9月5日星期六6时5分7秒18:05:075 September 2020
当 A 16mm2 时: APE A
当
16mm
2<A
35mm2
时:
APE
16mm2
当 A>35mm2 时: APE 0.5A
4、保护中性线(PEN线)截面的选择
保护中性线兼有保护线和中性线的双重功能,因此PEN线截面选择应同 时满足上述PE线和N线的要求,取其中的最大截面。
二、按经济电流密度选择截面
导线或电缆的截面越大,电能损耗越 小,但是线路投资、维修管理费用和有色 金属消耗量都要增加。
按照年运行费用最小的原则计算: 年折旧费维护费十年电能损耗费。
曲线1线路的年折旧维护费,曲线2线路的年电能 损耗费,曲线3线路的年运行费用 。
经济截面
Aec
I30 jec
线路类别 导线材质
铜
架空线路
铝
铜
电缆线路
第四节 车间动力电气平面布线图
电气平面布线图:在建筑平面图上、按国家标准、按电气设备的安 装位置、敷设方式、路径绘制的电气布置图。 车间动力电气平面布线图(如下图)
机械加工车间(一角)的动力电气平面布线图→
第五节 电力线路的运行维护 与检修试验
架空线路、电缆线路、车间线路的运行维护 停电处理 电力线路检修 (见189—195页电力系统规定)
导线及电缆截面选择课件
![导线及电缆截面选择课件](https://img.taocdn.com/s3/m/7d5f6a2cdcccda38376baf1ffc4ffe473368fd99.png)
导线及电缆截面选择课件
目录
• 导线及电缆截面选择原则 • 导线及电缆截面选择方法 • 导线及电缆截面选择实例 • 导线及电缆截面选择的注意事项
导线及电缆概述
定义与分类
定义 分类
导线及电缆的基本参数
01
导体材料
02
绝缘材料
03
截面面积
04
工作电压
导线及电缆的应用场景
01
02
电力系统
通信系统
03 建筑行业
导线及电缆截面选择原则
安全载流量原则
总结词 详细描述
电压损失原则
总结缆截面时,应考虑经济电流密度原则,以降低线路的损耗和投资 成本。
详细描述
根据国家或行业规定的经济电流密度值,结合负荷电流的大小,选择适当的导线 及电缆截面。了解不同材料、截面积的经济电流密度范围,以便做出经济合理的 选择。
根据线路电压损失选择
总结词
电压损失是选择导线或电缆截面的重要因素,应确保线路的电压损失在允许范围内。
详细描述
根据线路的长度和截面,计算线路的电压损失,选择适当的导线或电缆截面以减小电压损失。电压损失过大不仅 影响电器设备的正常运行,还会导致能源浪费和安全隐患。
根据经济电流密度选择
总结词
详细描述
根据导线和电缆的型号、规格和用途, 参考经济电流密度值进行选择。在满 足负荷电流和电压损失的前提下,选 择成本较低且合理的截面。
易于维护
选择易于维护和更换的导线及电缆,可以降低维护成 本和减少故障时间。
标准化和互换性
尽量选择标准化和互换性好的导线及电缆,以便于备品 备件的采购和更换。
注意导线及电缆的质量和品牌
质量保证 避免假冒伪劣产品
THANKS
目录
• 导线及电缆截面选择原则 • 导线及电缆截面选择方法 • 导线及电缆截面选择实例 • 导线及电缆截面选择的注意事项
导线及电缆概述
定义与分类
定义 分类
导线及电缆的基本参数
01
导体材料
02
绝缘材料
03
截面面积
04
工作电压
导线及电缆的应用场景
01
02
电力系统
通信系统
03 建筑行业
导线及电缆截面选择原则
安全载流量原则
总结词 详细描述
电压损失原则
总结缆截面时,应考虑经济电流密度原则,以降低线路的损耗和投资 成本。
详细描述
根据国家或行业规定的经济电流密度值,结合负荷电流的大小,选择适当的导线 及电缆截面。了解不同材料、截面积的经济电流密度范围,以便做出经济合理的 选择。
根据线路电压损失选择
总结词
电压损失是选择导线或电缆截面的重要因素,应确保线路的电压损失在允许范围内。
详细描述
根据线路的长度和截面,计算线路的电压损失,选择适当的导线或电缆截面以减小电压损失。电压损失过大不仅 影响电器设备的正常运行,还会导致能源浪费和安全隐患。
根据经济电流密度选择
总结词
详细描述
根据导线和电缆的型号、规格和用途, 参考经济电流密度值进行选择。在满 足负荷电流和电压损失的前提下,选 择成本较低且合理的截面。
易于维护
选择易于维护和更换的导线及电缆,可以降低维护成 本和减少故障时间。
标准化和互换性
尽量选择标准化和互换性好的导线及电缆,以便于备品 备件的采购和更换。
注意导线及电缆的质量和品牌
质量保证 避免假冒伪劣产品
THANKS
导线和电缆截面的选择
![导线和电缆截面的选择](https://img.taocdn.com/s3/m/d931ab04e418964bcf84b9d528ea81c759f52e4c.png)
详细描述
在特殊环境(如高温、低温、强磁场、腐蚀性环境等)中,用电线路截面的选择需要考 虑特殊环境的特殊要求,如耐高温、耐低温、抗电磁干扰、耐腐蚀等性能,以确保线路
的正常运行和安全性。
06
总结与展望
导线电缆截面选择的重要性
1 2 3
确保电力传输的稳定性和可靠性
合适的导线电缆截面能够保证电流的稳定传输, 降低线路损耗,避免过载和短路等故障。
节约能源和资源
选择合适的导线电缆截面可以减少能源的浪费, 同时也有助于减少对原材料的依赖,促进可持续 发展。
提高经济效益
合理的导线电缆截面选择可以降低线路建设和维 护成本,提高电力系统的整体经济效益。
未来发展趋势和研究方向
新型材料的应用
随着科技的发展,新型导电材料如碳纤维、石墨烯等将逐 渐应用于导线电缆的生产,提高导线的导电性能和机械强 度。
智能化和数字化技术的应用
未来导线电缆截面的选择将更加依赖于智能化和数字化技 术,如通过大数据和人工智能技术对导线电缆的性能进行 预测和优化。
环境友好型设计
随着环保意识的提高,导线电缆的设计将更加注重环保和 可持续发展,如采用可回收材料、降低线路损耗等措施。
THANKS
感谢观看
导线和电缆截面的选择
• 引言 • 导线和电缆的基本知识 • 导线和电缆截面的选择原则 • 导线和电缆截面选择的计算方法 • 实际应用案例分析 • 总结与展望
01
引言
主题简介
01
导线和电缆截面选择是一个涉及 电气工程的重要问题,它关乎到 电力传输的效率、安全和经济性 。
02
导线和电缆截面的大小决定了电 流传输的能力,选择合适的截面 是确保电气系统正常运行的关键 。
在特殊环境(如高温、低温、强磁场、腐蚀性环境等)中,用电线路截面的选择需要考 虑特殊环境的特殊要求,如耐高温、耐低温、抗电磁干扰、耐腐蚀等性能,以确保线路
的正常运行和安全性。
06
总结与展望
导线电缆截面选择的重要性
1 2 3
确保电力传输的稳定性和可靠性
合适的导线电缆截面能够保证电流的稳定传输, 降低线路损耗,避免过载和短路等故障。
节约能源和资源
选择合适的导线电缆截面可以减少能源的浪费, 同时也有助于减少对原材料的依赖,促进可持续 发展。
提高经济效益
合理的导线电缆截面选择可以降低线路建设和维 护成本,提高电力系统的整体经济效益。
未来发展趋势和研究方向
新型材料的应用
随着科技的发展,新型导电材料如碳纤维、石墨烯等将逐 渐应用于导线电缆的生产,提高导线的导电性能和机械强 度。
智能化和数字化技术的应用
未来导线电缆截面的选择将更加依赖于智能化和数字化技 术,如通过大数据和人工智能技术对导线电缆的性能进行 预测和优化。
环境友好型设计
随着环保意识的提高,导线电缆的设计将更加注重环保和 可持续发展,如采用可回收材料、降低线路损耗等措施。
THANKS
感谢观看
导线和电缆截面的选择
• 引言 • 导线和电缆的基本知识 • 导线和电缆截面的选择原则 • 导线和电缆截面选择的计算方法 • 实际应用案例分析 • 总结与展望
01
引言
主题简介
01
导线和电缆截面选择是一个涉及 电气工程的重要问题,它关乎到 电力传输的效率、安全和经济性 。
02
导线和电缆截面的大小决定了电 流传输的能力,选择合适的截面 是确保电气系统正常运行的关键 。
导线和电缆截面的选择
![导线和电缆截面的选择](https://img.taocdn.com/s3/m/a3449d5ffd0a79563d1e726e.png)
❖ 4 按经济电流密度选择
❖ 电线、电缆截面的大小,直接关系到线路的投资和 电能损耗的大小。截面小可节约投资,但会增加线 路上能量的损耗;反之,截面大,线路损耗小,但 投资则增加。所以,在选择导线和电缆截面时,要 考虑经济性。所谓经济电流密度,是指从经济的角 度出发,综合考虑输电线路的电能损耗和投资效益 指标,来确定导线单位面积经过的电流值。我国现 行导线经济电流密度值见表4-4。
导线和电缆截面的选择
❖ 在建筑工程中,导线和电缆用量最大、分布最广。配电导线的合理选 择对于实现施工现场安全、经济供电、保证供电质量,有十分重要的 意义,同时,直接影响到有色金属的消耗与线路的投资。
❖ 电线和电缆是常用的两类导线。选择电线和电缆主 要是选择型号和截面。
❖ 型号反映导线和电缆的材料以及绝缘方式,选择型 号主要和导线自身性质及使用环境、敷设方式有关;
❖ 线路电压损失的大小是与导线的材料、截面的大小、 线路的长短和电流的大小密切相关的,线路越长、 负荷越大,线路电压损失也越大。在工程计算中, 可采用计算相对电压损失的简化公式:
❖ 在给定允许电压损失ΔU%之后,便可以计算出相应 的导线截面:
❖ 式中:P为负荷矩;P为线路输送的电功率;l为线 路长度;ΔU%为允许电压损失;S为导线截面积; C 为电压损失计算常数(表4-3)。
❖ 2 按发热条件选择导线和电缆的截面
❖ 当导线和电缆中通过电流时,电流的热效应会使导 线发热,温度升高。当通过电流超过一定限度,导 线和电缆的绝缘性能就会受到损坏,甚至会造成短 路引起失火。当环境温度过高,也会影响导线和电 缆的散热,导线和电缆长期允许通过的电流值也就 越小。
❖ 导线和电缆长期允许通过的电流值叫做导线和电缆 允许通过的最大电流。这个值是根据导线和电缆绝 缘材料的种类、允许温度、表面散热情况及散热面 积的大小等条件来确定的。
机电设备维修专业-工厂供电课程教案33-34课-高低压电器的选择、导线和电缆截面的选择
![机电设备维修专业-工厂供电课程教案33-34课-高低压电器的选择、导线和电缆截面的选择](https://img.taocdn.com/s3/m/92be7853854769eae009581b6bd97f192279bf9c.png)
教学设计
教学过程
教学环节教师讲授、指导(主导)内容
学生学习、
操作(主体)活动
时间
分配
一、二、
三、组织教学 (师生问候)
课程引入:
操作票填写练习。
新知识学习:
6-2高低压电器的选择
一、高压断路器(QF)
1、功能:不仅能通断正常负荷电流,而且能接通和承受一定
时间的短路电流,并能在保护装置的作用下自动跳闸,切除
短路故障,起到保护作用。
2、特点:有良好的灭弧装置,无明显断开点。
3、选择:
(1)按电压等级、使用环境、操作要求等确定类型
(2)选择额定电压、额定电流
(3)校验断流容量、短路电流动稳定性、热稳定性
二、高压隔离开关(QS)
功能:隔离电源,安全检修;接通和分断小电流电路。
特点:无灭弧装置,所以不能带负荷操作,严格遵守倒闸操
作,有明显断开点。
常见隔离开关
选择:除不考虑其断流容量其它同高压断路器。
功能:接通和分断负荷电流;与高压熔断器串联使用,
借助熔断器来切断短路故障。
特点:设有简单的灭弧装置,有明显断开点,也具有
隔离电源、保证安全检修的作用。
型号:
(四)高压熔断器(FU)
功能:所在电路的电流超过给定值一定时间后使其熔
体熔化而分断电流、断开电路的一种保护电器。
熔断
器的主要作用是对电路及电路设备进行过负荷和短路
保护。
师生问好
操作票填写
短路电流的危害讨
论
三相短路电流的基
本形式分析
结合图片进行讨论
分析
1min
29min
19min。
电气设备及导线电缆的选择PPT课件
![电气设备及导线电缆的选择PPT课件](https://img.taocdn.com/s3/m/d49618a2b307e87100f6969a.png)
式中:Ioc、Soc——制造厂提供的最大开断电流和开断容量; Ik、Sk ——短路发生后0.2s时的三相短路电流和三相短路容量。
第3页/共96页
第五章 电气设备及导线、电缆的选择
第二节 电气设备选择方法 一、高压电气设备及其选择
高压断路器 高压隔离开 关 高压负荷开关
高压熔断器
高压开关柜
第4页/共96页
I (3)
——最大稳态短路电流;
tima——短路电流发热的假想时间;
t ——与It 对应的时间。
第2页/共96页
第五章 电气设备及导线、电缆的选择
3、开关电器开断能力的校验 断路器和熔断器等电气设备,均担负着切
断短路电流的任务,因此必须具备在通过最大 短路电流时能够将其可靠切断的能力,即
Ioc Ik 或 Soc Sk
第29页/共96页
第五章 电气设备及导线、电缆的选择
(四)高压熔断器(FU)
➢ 功能:所在电路的电流超过给定值一定时间后使其熔体熔化而分断电流、 断开电路的一种保护电器。熔断器的主要作用是对电路及电路设备进行 过负荷和短路保护。
➢ 型号:
R
熔断器
设计序号
N-户内型; W-户外型; X-限流式; Z-直流电源专用
5
GW6-220GD型单柱式隔离开关
第25页/共96页
6
GW10-252型单柱式垂直伸缩式隔离开关
第26页/共96页
第五章 电气设备及导线、电缆的选择
➢ 结构:
1-底座;2-支柱瓷瓶;3-静触头;4-闸刀;5-操作瓷瓶;6-转轴 图 户内配电用隔离开关的结构图
➢ 选择:除不考虑其断流容量其它同高压断路器。
图5-3 SN10-10型高压少油断路 器的一相油箱内部结构
第3页/共96页
第五章 电气设备及导线、电缆的选择
第二节 电气设备选择方法 一、高压电气设备及其选择
高压断路器 高压隔离开 关 高压负荷开关
高压熔断器
高压开关柜
第4页/共96页
I (3)
——最大稳态短路电流;
tima——短路电流发热的假想时间;
t ——与It 对应的时间。
第2页/共96页
第五章 电气设备及导线、电缆的选择
3、开关电器开断能力的校验 断路器和熔断器等电气设备,均担负着切
断短路电流的任务,因此必须具备在通过最大 短路电流时能够将其可靠切断的能力,即
Ioc Ik 或 Soc Sk
第29页/共96页
第五章 电气设备及导线、电缆的选择
(四)高压熔断器(FU)
➢ 功能:所在电路的电流超过给定值一定时间后使其熔体熔化而分断电流、 断开电路的一种保护电器。熔断器的主要作用是对电路及电路设备进行 过负荷和短路保护。
➢ 型号:
R
熔断器
设计序号
N-户内型; W-户外型; X-限流式; Z-直流电源专用
5
GW6-220GD型单柱式隔离开关
第25页/共96页
6
GW10-252型单柱式垂直伸缩式隔离开关
第26页/共96页
第五章 电气设备及导线、电缆的选择
➢ 结构:
1-底座;2-支柱瓷瓶;3-静触头;4-闸刀;5-操作瓷瓶;6-转轴 图 户内配电用隔离开关的结构图
➢ 选择:除不考虑其断流容量其它同高压断路器。
图5-3 SN10-10型高压少油断路 器的一相油箱内部结构
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
UN 3I(RcosXsin)
UN
P 3UNIcos Q 3UNIsin
则有 U: PR QX (V) UN
式中:P Q UX R X单位分别为:W var V Ω , 或:KW Kvar KV Ω 。
用百分数表示时:
U% U PRQX
100 UN
UN2
式中:P Q UX R X单位为:W var V Ω 。 若用kW kvar kV Ω 表示时:
U% PRQX
100
10
0U0N2
或表示为:
U%
PRQX 10UN2
式中:P Q UX R X单位为: kW kvar kV Ω 。
2)照明线,可按照电压损失选择,再校验机械强度和正常发 热条件。 按上述条件选择截面,容易满足要求,减少返工,
返20
二、按发热条件选择导线和电缆的截面
(一)按正常发热条件选择三相系统相线截面应满足: K Ial I30
式中:Ial——导线在一定环境温度下的允许载流量;
见附录表16对对-19变电。压容器器高的压引侧入导线线::
I3
I30——线路的计算电流。 Kθ——温度校正系数。K
al 0 al 0
θ0——导线允许载流量采用的温度,一般为25℃。
0——实际环境温度。一般取当地最热月平均最高气温,室内时
应加5℃。
θal——导线电缆正常工作时的最高允许温度。 一般:铝导线为70 ℃ ,铜导线为70-85 ℃ ,电缆为60-80 ℃ 。
2)当L>2KM时,可按照电压损失选择,再校验正常发 热条件 和机械强度。
②选择10KV及以下的电缆线时:可按照正常发热条件选择,再校 验电压损失和热稳定最小允许截面。
③选择长距离大电流线路或35KV及以上的线路时:应按照经济电 流密度确定经济截面,再校验其它条件。
④低压线路:
1)动力线,可按照正常发热条件选择,再校验机械强度和电 压损失。
4、经济电流密度:适用于35KV及以上的线路或低压特大电
流的线路。
5、校验热稳定最小允许截面:Amin
验此项。
I C
tima ,架空线不必校
对于绝缘导线和电缆,还应按额定电压条件选择。
返20
根据实际经验,具体选择方法如下:
①选择架空线:
1)当L≤2KM时,可按照正常发热条件选择,再校验机械强度和 电压损失。
查得:Amin=10mm2。 则 Aφ>Amin,满足机械强度要求。
2、中性线的选择 因A0≥0.5Aφ,选A0=25mm2。 校验机械强度:因Amin=10mm2。 则 Aφ>Amin,满足机械强度要 求。 3、保护线截面的选择 因Aφ >35mm2,故选APE≥0.5Aφ=25mm2 校验机械强度:Amin=10mm2。 则 Aφ>Amin,满足机械强度要求。 所选导线型号可表示为:BLX-500-(3×50+1×25+PE25)。
导线及电缆截面选择课件
选择导线电缆的截面时应满足的条件:
1、正常发热条件:正常运行时发热温度不超过允许值。
2、机械强度:不应小于机械强度要求的最小允许截面。选择
截面时:A≥Amin,Amin可查附录表14、15。电缆不必校验此项。
3、电压损失条件:不应超过正常运行时允许的电压损失。工
厂内较短的高压线路可不校验此项。
计算经济截面的公式为:Aec
I30 J ec
式中:Jec ——经济电流密度。
见表5-3。
线路电压损失的计算 定义:电压降——线路始末两端电压的相量差; dU U 1U 2
电压损失——线路始末两端电压的数值差。UU1U2
(一)线路末端接有一集中负荷的三相线路⊿U的计算
1、线路末端接有一集中负荷的三相线路⊿U的计算
(二)低压中性线和保护线截面的选变 为择压 Y器 ,中y接性n线0线方式
变压器接线方式 相线为D,yn11
1、中性线(N线)的选择—不应小于三相系统的最大不平衡电流。
1)一般三相四线制的中性线截面:A0≥0.5Aφ 或 A0=Aφ 2)两相三线及单相线路的中性线截面:A0=Aφ 3)三次谐波突出的三相四线制的中性线截面: A0≥Aφ
(一般取A0=Aφ)
2、保护线截面(PE线)的选择 应考虑到单相短路电流通过PE线时的热稳定度。
《低压设计规范》规定: 当Aφ≤ 16mm2时, APE≥Aφ (一般取A0=Aφ)
当16mm2< Aφ≤35mm2时, APE≥ 16mm2
当Aφ>35mm2时, APE≥ 0.5Aφ
3、保护中性线截面(PEN线的选择)的选择 应同时满足1、2的条件。 例题5-1
例题
有一条采用BLX-500型铝芯橡皮线明敷的220/380V的TN-S线 路,线路计算电流为150A,当地最热月平均最高气温为+30℃。 试按发热条件选择此线路的导线截面。
解:
1、相线截面Aφ的选择
查附录表19-1:环境温度为30℃时,明敷的BLX-500型截面为 50mm2
的铝芯橡皮线Ial=163A>I30=150A,满足发热条件。则选得相线截 面为:Aφ=50mm2 校验机械强度:查附录表15,假设为室外明敷且15m<L≤25m,
注护意 (:熔断对器低和压自绝动缘开导关线)和的电配缆合,绝 时,按缘 过以发导 负线 荷避热及 倍免条电 数发件缆生选允线择许的路时短已,烧还坏应,注而意保与护保 未动作的情况。
对熔断器保护: INFEKOL Ial
对自动开关保护:IOPKOLIal Kol 的取值方法见课本p199、p206。
因为三相对称, ① 取一相分析:
U 1
RX
② 等值电路为:
U 2
U b1
I cos
③矢量图:
U
I
dU jIX
2
aIR
f
c
d
g
e
由矢量图可看出:电压损失为ae段。为计算方便,用ad段代替 ae段。其误差为实际电压损失的5%以内。 ae段为:⊿Uφ≈ad=af+fd=IRcosφ +IXsinφ
用线电压的电压损失表示为: U 3U 3I(Rcos X sin)
三、按经济电流密度选择导线和电缆的截面
目的:使年运行费用低,有色金属消耗量小来进行选择。
年运行费:包括线路折旧费、维修管理费、电能损耗费。
线路折旧费=线路投资/折旧年限 图5-28:
年运行费与 导线截面的关系。
曲线1:(线路折旧费+线路维修管理费)
与导线截面的关系;
曲线2:电能损耗费与导线截面的关系;
UN
P 3UNIcos Q 3UNIsin
则有 U: PR QX (V) UN
式中:P Q UX R X单位分别为:W var V Ω , 或:KW Kvar KV Ω 。
用百分数表示时:
U% U PRQX
100 UN
UN2
式中:P Q UX R X单位为:W var V Ω 。 若用kW kvar kV Ω 表示时:
U% PRQX
100
10
0U0N2
或表示为:
U%
PRQX 10UN2
式中:P Q UX R X单位为: kW kvar kV Ω 。
2)照明线,可按照电压损失选择,再校验机械强度和正常发 热条件。 按上述条件选择截面,容易满足要求,减少返工,
返20
二、按发热条件选择导线和电缆的截面
(一)按正常发热条件选择三相系统相线截面应满足: K Ial I30
式中:Ial——导线在一定环境温度下的允许载流量;
见附录表16对对-19变电。压容器器高的压引侧入导线线::
I3
I30——线路的计算电流。 Kθ——温度校正系数。K
al 0 al 0
θ0——导线允许载流量采用的温度,一般为25℃。
0——实际环境温度。一般取当地最热月平均最高气温,室内时
应加5℃。
θal——导线电缆正常工作时的最高允许温度。 一般:铝导线为70 ℃ ,铜导线为70-85 ℃ ,电缆为60-80 ℃ 。
2)当L>2KM时,可按照电压损失选择,再校验正常发 热条件 和机械强度。
②选择10KV及以下的电缆线时:可按照正常发热条件选择,再校 验电压损失和热稳定最小允许截面。
③选择长距离大电流线路或35KV及以上的线路时:应按照经济电 流密度确定经济截面,再校验其它条件。
④低压线路:
1)动力线,可按照正常发热条件选择,再校验机械强度和电 压损失。
4、经济电流密度:适用于35KV及以上的线路或低压特大电
流的线路。
5、校验热稳定最小允许截面:Amin
验此项。
I C
tima ,架空线不必校
对于绝缘导线和电缆,还应按额定电压条件选择。
返20
根据实际经验,具体选择方法如下:
①选择架空线:
1)当L≤2KM时,可按照正常发热条件选择,再校验机械强度和 电压损失。
查得:Amin=10mm2。 则 Aφ>Amin,满足机械强度要求。
2、中性线的选择 因A0≥0.5Aφ,选A0=25mm2。 校验机械强度:因Amin=10mm2。 则 Aφ>Amin,满足机械强度要 求。 3、保护线截面的选择 因Aφ >35mm2,故选APE≥0.5Aφ=25mm2 校验机械强度:Amin=10mm2。 则 Aφ>Amin,满足机械强度要求。 所选导线型号可表示为:BLX-500-(3×50+1×25+PE25)。
导线及电缆截面选择课件
选择导线电缆的截面时应满足的条件:
1、正常发热条件:正常运行时发热温度不超过允许值。
2、机械强度:不应小于机械强度要求的最小允许截面。选择
截面时:A≥Amin,Amin可查附录表14、15。电缆不必校验此项。
3、电压损失条件:不应超过正常运行时允许的电压损失。工
厂内较短的高压线路可不校验此项。
计算经济截面的公式为:Aec
I30 J ec
式中:Jec ——经济电流密度。
见表5-3。
线路电压损失的计算 定义:电压降——线路始末两端电压的相量差; dU U 1U 2
电压损失——线路始末两端电压的数值差。UU1U2
(一)线路末端接有一集中负荷的三相线路⊿U的计算
1、线路末端接有一集中负荷的三相线路⊿U的计算
(二)低压中性线和保护线截面的选变 为择压 Y器 ,中y接性n线0线方式
变压器接线方式 相线为D,yn11
1、中性线(N线)的选择—不应小于三相系统的最大不平衡电流。
1)一般三相四线制的中性线截面:A0≥0.5Aφ 或 A0=Aφ 2)两相三线及单相线路的中性线截面:A0=Aφ 3)三次谐波突出的三相四线制的中性线截面: A0≥Aφ
(一般取A0=Aφ)
2、保护线截面(PE线)的选择 应考虑到单相短路电流通过PE线时的热稳定度。
《低压设计规范》规定: 当Aφ≤ 16mm2时, APE≥Aφ (一般取A0=Aφ)
当16mm2< Aφ≤35mm2时, APE≥ 16mm2
当Aφ>35mm2时, APE≥ 0.5Aφ
3、保护中性线截面(PEN线的选择)的选择 应同时满足1、2的条件。 例题5-1
例题
有一条采用BLX-500型铝芯橡皮线明敷的220/380V的TN-S线 路,线路计算电流为150A,当地最热月平均最高气温为+30℃。 试按发热条件选择此线路的导线截面。
解:
1、相线截面Aφ的选择
查附录表19-1:环境温度为30℃时,明敷的BLX-500型截面为 50mm2
的铝芯橡皮线Ial=163A>I30=150A,满足发热条件。则选得相线截 面为:Aφ=50mm2 校验机械强度:查附录表15,假设为室外明敷且15m<L≤25m,
注护意 (:熔断对器低和压自绝动缘开导关线)和的电配缆合,绝 时,按缘 过以发导 负线 荷避热及 倍免条电 数发件缆生选允线择许的路时短已,烧还坏应,注而意保与护保 未动作的情况。
对熔断器保护: INFEKOL Ial
对自动开关保护:IOPKOLIal Kol 的取值方法见课本p199、p206。
因为三相对称, ① 取一相分析:
U 1
RX
② 等值电路为:
U 2
U b1
I cos
③矢量图:
U
I
dU jIX
2
aIR
f
c
d
g
e
由矢量图可看出:电压损失为ae段。为计算方便,用ad段代替 ae段。其误差为实际电压损失的5%以内。 ae段为:⊿Uφ≈ad=af+fd=IRcosφ +IXsinφ
用线电压的电压损失表示为: U 3U 3I(Rcos X sin)
三、按经济电流密度选择导线和电缆的截面
目的:使年运行费用低,有色金属消耗量小来进行选择。
年运行费:包括线路折旧费、维修管理费、电能损耗费。
线路折旧费=线路投资/折旧年限 图5-28:
年运行费与 导线截面的关系。
曲线1:(线路折旧费+线路维修管理费)
与导线截面的关系;
曲线2:电能损耗费与导线截面的关系;
