内存条的结构ppt课件
是PCB板上必不可少的电子元件之一，也采用贴片式设计。
7 内存固定 缺口
内存插到主板上后，主板内存插槽的两个夹子便扣入该缺 口，可以固定内存条。
8 内存脚缺 口
防止反插，也可以区分以前的SDRAM内存条，以前的 SDRAM内存有两个缺口。
9
SPD
是一个八脚的小芯片，实际上是一个EEPROM，可擦写
存储器。有256字节的容量，每一位都代表特定的意思，包括
内存的容量、组成结构、性能参数和厂家信息。
常见内存介绍
金士顿（KINGSTON） 现代（HY/HYUNDAI） KINGMAX 三星（SAMSUNG） 创见（JETRAM） 金邦（WINBOND） 美凯龙/美光（MICRON）
金士顿（KINGSTON）
金士顿（KINGSTON）
ห้องสมุดไป่ตู้
现代（HY/HYUNDAI）
内存条的结构
• 1．PCB板 • 2．针脚 • 3．内存条固定卡缺口 • 4．金手指缺口（针脚隔断槽口） • 5．内存芯片 • 6．SPD芯片 • 7．内存芯片空位 • 8．电容 • 9．电阻 • 10．标签 • 11．散热片
内存的结构
标注 1
部件名 称
PCB板
说明
内存颗粒的物理载体，多为绿色，4层或6层的电路板，层数越多， 成本越高，但干扰越少，工作越稳定。内部有金属布线，6层设计要 比4层的电气性能好，性能更稳定，名牌内存多采用6层设计。
Apacer等几种品牌。不同品牌的内存颗粒，速度、性能不尽相同。
内存颗
4
粒位
预留的一片内存芯片位置，供其他采用这种封装模式的内存条 使用。此处预留的是一个ECC校验模块位置。
标注 部件名称
5
7 内存固定 缺口
内存插到主板上后，主板内存插槽的两个夹子便扣入该缺 口，可以固定内存条。
8 内存脚缺 口
防止反插，也可以区分以前的SDRAM内存条，以前的 SDRAM内存有两个缺口。
9
SPD
是一个八脚的小芯片，实际上是一个EEPROM，可擦写
存储器。有256字节的容量，每一位都代表特定的意思，包括
内存的容量、组成结构、性能参数和厂家信息。
常见内存介绍
金士顿（KINGSTON） 现代（HY/HYUNDAI） KINGMAX 三星（SAMSUNG） 创见（JETRAM） 金邦（WINBOND） 美凯龙/美光（MICRON）
金士顿（KINGSTON）
金士顿（KINGSTON）
ห้องสมุดไป่ตู้
现代（HY/HYUNDAI）
内存条的结构
• 1．PCB板 • 2．针脚 • 3．内存条固定卡缺口 • 4．金手指缺口（针脚隔断槽口） • 5．内存芯片 • 6．SPD芯片 • 7．内存芯片空位 • 8．电容 • 9．电阻 • 10．标签 • 11．散热片
内存的结构
标注 1
部件名 称
PCB板
说明
内存颗粒的物理载体，多为绿色，4层或6层的电路板，层数越多， 成本越高，但干扰越少，工作越稳定。内部有金属布线，6层设计要 比4层的电气性能好，性能更稳定，名牌内存多采用6层设计。
Apacer等几种品牌。不同品牌的内存颗粒，速度、性能不尽相同。
内存颗
4
粒位
预留的一片内存芯片位置，供其他采用这种封装模式的内存条 使用。此处预留的是一个ECC校验模块位置。
标注 部件名称
5
《内存条知识培训》课件
04
内存颗粒的品质和性能 对整个内存条的性能有 很大影响。
电路板
01
02
03
04
电路板是内存条的基板，负责 连接和固定各个部件。
电路板上的布线要尽可能地短 、直，以减小信号延迟和干扰
。
电路板上通常会有一些电容和 电感等元件，用于滤波和稳压
。
电路板的品质和工艺也会影响 内存条的性能和稳定性。
金手指
更低功耗
更广泛的应用领域
随着云计算、物联网等技术的普及， 未来内存条的应用领域将更加广泛。
未来内存条将更加注重节能环保，降 低功耗，减少能源消耗。
THANKS
感谢观看
稳定性
总结词
稳定性是衡量内存条可靠性的重要指 标，稳定性越高，内存条越不容易出 错。
详细描述
稳定性通常通过长时间运行测试和压 力测试来评估，稳定性高的内存条可 以保证计算机长时间稳定运行。
04
内存条的选购与使用
选购注意事项
01
02
03
04
品牌信誉
选择知名品牌，确保产品质量 和售后服务的可靠性。
避免频繁插拔
尽量避免频繁插拔内存条，以免造成接触不 良或损坏。
检查内存容量与速度
定期检查内存容量与速度是否正常，如有异 常及时处理。
05
内存条常见问题与解决方案
兼容性问题
总结词
内存条与主板或其他硬件不匹配导致的问题
详细描述
当内存条与主板或其他硬件不兼容时，可能会出现电脑无法启动、运行缓慢、蓝屏等问题。解决方案 包括检查内存条规格与主板要求是否匹配，确保购买的内存条与原有内存条品牌、型号、容量相同。
金手指是内存条与主板连接的部分， 用于传输数据和控制信号。
内存基础知识-PPT课件
CDRAM(带高速缓存动态随机存储器) 是日本三菱电气公司开发的专有技术， 它通过在DRAM芯片上集成一定数量 的高速SRAM作为高速缓冲存储器和同 步控制接口来提高存储器的性能。
DRDRAM(Direct Rambus DRAM)
DRDRAM (接口动态随机存储器)是Rambus 在Intel支持下制定的新一代RDRAM标准， 与传统DRAM的区别在于引脚定义会随命令 而变，同一组引脚线可以被定义成地址，也 可以被定义成控制线。其引脚数仅为正常 DRAM的三分之一。当需要扩展芯片容量时， 只需要改变命令，不需要增加芯片引脚。
内存速度性能指标
时钟周期TCK CAS延迟时间（CL） CL=2，CL=3 存取时间（TAC） 内存总延迟时间 =TCK*CL+TAC
CAS的延迟时间
这是纵向地址脉冲的反应时间,也是在一 定频率下衡量支持不同规范内存的重要标 志之一。比如现在大多数的SDRAM在外 频为100MHz时都能运行于CAS Latency = 2或3的模式下，这时的读取数据的延迟时 间可以是二个时钟周期也可以是三个时钟 周期，若为二个时钟周期就会有更高的效 能。
KINGMAX
三星（SAMSUNG）
创见（JETRAM）
金邦（WINBOND）
美凯龙/美光（MICRON）
金士顿（KINGSTON）
金士顿（KINGSTON）
现代（HY/HYUNDAI）
现代（HY/HYUNDAI）
KINGMAX
KINGMAX
SPD芯片
SPD(Serial Presence Detect，串行 存在探测)，它是1个8针的256字 节的EEPROM (电可擦写可编程 只读存储器)芯片。一般处在内 存条正面的右侧，里面记录了诸 如内存的速度、容量、电压与行、 列地址带宽等参数信息。当开机 时PC的BIOS将自动读取SPD中 记录的信息，并为内存设置最优 化的工作方式，它是识别PC100 内存的一个重要标志。
计算机内存知识详解ppt课件
3）SDRAM（同步动态随机存储器）
SDRAM（Synchronous Dynamic RAM）采用一 种双存储体结构，它的工作频率与CPU的外频 一样。SDRAM内存的规格有PC 100，PC 133和 PC 150等，其中的数字表示内存工作的时钟频 率。SDRAM内存一般按照其工作频率来命名， SDRAM除了作为内存存储芯片外还可以作为显 卡的存储芯片。SDRAM在目前的零售市场中几 乎难以看到，更多时候出现在二手市场。
4.1.1 内存的作用
内存（Memory）也被称为内存储器，其 作用是用于暂时存放CPU中的运算数据， 以及与硬盘等外部存储器交换的数据。只 要计算机在运行中，CPU就会把需要运算 的数据调到内存中进行运算，当运算完成 后CPU再将结果传送出来，内存的运行也 决定了计算机的稳定运行。
4.1.2 内存的外观
计算机内存知 识详解
本课要点
内存的分类 内存的封装方式 内存的性能指标 内存选购指南
具体要求
了解内存的外观 掌握内存的分类 了解内存的封装方式 掌握内存的性能指标 掌握内存的选购
本章导读
内存是计算机运行的核心组件之一，计算 机中所有程序的运行都是在内存中进行的， 因此内存对系统的性能和稳定有着非常大 的影响。本课将介绍内存的相关知识，包 括内存的作用、内存的外观、内存的种类、 内存芯片的封装方式对内存性能的影响以 及影响内存性能的指标，最后将介绍如何 选购内存。
内存是由内存芯片、电路板、金手指等部分组 成的。
内存的几个重要组成部分的作用如下所述。 内存芯片：是内存中最重要的元件，用于临时
存储数据。 电路板：用于承载和焊接内存芯片的PCB板。 金手指：是内存与主板进行连接的“通道”。 内存卡槽：用于将内存固定在内存插槽中。 内存缺口：与内存插槽中的防凸起设计配对，
内存基础知识-PPT精品文档
内存的分类
我们通常所说的内存就是指RAM，根 据结构和工作原理 RAM又可分为两类： 静态RAM（Static RAM ）和动态RAM （Dynamic RAM ）。 动态RAM 静态RAM 两者比较
内存数据存放形式
以队列方式进行组织 适合内存容量小，CPU速度比较慢的场合。 采用一维形式，地址作为一个整体。 以阵列方式进行组织 采用二维形式，指标
时钟周期TCK CAS延迟时间（CL） CL=2，CL=3 存取时间（TAC） 内存总延迟时间 =TCK*CL+TAC
CAS的延迟时间
这是纵向地址脉冲的反应时间,也是在一 定频率下衡量支持不同规范内存的重要标 志之一。比如现在大多数的SDRAM在外 频为100MHz时都能运行于CAS Latency = 2或3的模式下，这时的读取数据的延迟时 间可以是二个时钟周期也可以是三个时钟 周期，若为二个时钟周期就会有更高的效 能。
EDO(Extended Data Out)
EDO(扩展数据输出)内存取消了主板与内存 两个存储周期之间的时间间隔，每隔2个时 钟脉冲周期传输一次数据，大大地缩短了存 取时间，使存取速度提高30％，达到60ns。 EDO内存主要用于72线的SIMM内存条，以 及采用EDO内存芯片的PCI显示卡。
ECC
ECC(Error Correction Coding或Error Checking and Correcting)是一种具有自动纠错功能的内 存，但由于ECC内存成本比较高，所以主要 应用在要求系统运算可靠性比较高的商业计 算机中，一般的家用与办公计算机也不必采 用ECC内存。
TAC
TAC(Access time from CLK)是最大CAS 延迟时的最大数输入时钟，PC 100规范 要求在CL=3时TAC不大于6ns。某些内存 编号的位数表示的是这个值。目前大多 数SDRAM芯片的存取时间为5、6、7、8 或10ns。
存储设备知识培训PPT课件( 44页)
第3章 存储设备
3.2 硬盘驱动器
3.2.1 硬盘的基础知识
硬盘的结构
硬盘主要由盘片、磁头、盘片转轴及控制电机，磁头 控制器，数据转换器，接口，缓存等几个部分组成
硬盘中所有的盘片都装在一个旋转轴上，每张盘片之 间是平行的，在每个盘片的存储面上有一个磁头，磁头 与盘片之间的距离比头发丝的直径还小，所有的磁头连 在一个磁头控制器上，由磁头控制器负责各个磁头的运 动
高速光驱运行时一般有比较大的震动。为了减少震 动，很多厂家采用了浮动承载机构，或橡胶减震机构；为 了提高光驱的稳定性，采用金属机芯；为了提高速度，采 用多束激光技术；为了提高读盘能力（主要是质量比较低 的光盘），采用自动平衡系统；在读取密度不均匀的光盘 时，通过离心力作用使光驱平衡，使读盘能力大大提高。
不能用湿布擦拭软盘，或用其他东西清洗软盘
不要用力弯曲或挤压软盘，以防软盘变形
软盘不使用时，要保存在清洁干燥的地方，不要让阳光直射到软 盘上，并远离磁场
对存有重要数据的软盘做备份，并使其处于保护状态，以防误操 作而造成数据丢失
防止被雨淋或受潮，在潮湿的环境中，软盘会产生霉斑，发霉的 软盘会导致数据的遗失，严重的会导致软驱损坏
3.3 光盘驱动器
第3章 存储设备
3.3 光盘驱动器
3.3.1 CD-ROM
CD-ROM的技术指标
①接口类型 CD-ROM的接口方式有两种：IDE接口和SCSI接口。
②读盘速度和读取方式 光驱的读取速度以150KB/s数据传输率的单倍速为基准。52倍
速光驱的数据传输率为7800KB/s。 当前高倍速光驱多采用CAV和PCAV的数据读取技术
软盘驱动器外观和内部结构
第3章 存储设备

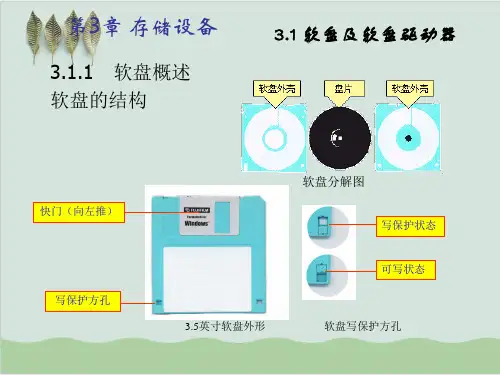

3.1 软盘及软盘驱动器
