钕铁硼稀土永磁材料讲课资料共24页
钕铁硼磁性材料知识
钕铁硼磁性材料知识培训资料广东富远稀土新材料股份有限公司二○一○年十月一日本公司职工上岗培训材料钕铁硼磁性材料知识广东富远稀土新材料股份有限公司组织编写技术部编写：韩旗英目录第一章磁性材料简介 (3)一、磁性材料的分类 (3)二、磁性材料参数 (5)三、磁性材料发展简史 (8)四、各种永磁产品的性能比较 (9)五、各种永磁产品的磁能积和性价比 (10)六、磁性材料标准汇编 (10)七、稀土永磁材料的开发年表 (12)第二章钕铁硼磁性材料 (22)一、钕铁硼特性与分类 (22)二、钕铁硼专利情况 (23)三、钕铁硼永磁体常用的衡量指标 (26)四、钕铁硼牌号表示方法 (28)五、钕铁硼产品标准性能指标 (28)六、分析检测方法 (29)七、磁铁的充磁、存放、运输和使用安全注意事项 (31)第三章生产工艺 (33)一、烧结钕铁硼的组成成份 (33)二、烧结钕铁硼的相 (33)三、添加合金元素对钕铁硼性能的影响 (35)四、钕铁硼主要原辅材料 (37)五、生产方法 (38)六、烧结方式 (39)七、生产过程概述 (41)（一）配料 (42)（二）熔炼 (43)（三）制粉 (46)（四）成型 (50)（五）烧结 (52)（六）深加工 (55)四、关键技术 (59)八、生产成本 (61)九、环境保护 (62)十、清洁生产 (64)十一、安全生产 (64)第四章生产设备 (66)一、熔炼设备 (66)二、制粉设备 (66)三、成型设备 (67)四、烧结设备 (67)五、制氮机 (67)六、其它设备 (68)第五章钕铁硼应用现状 (70)一、应用领域 (70)二、发展现状 (74)三、存在问题 (78)第六章主要生产厂家及产能 (80)第一章磁性材料简介一切物质是由原子组成的，而原子又是由原子核和核外电子组成的。
原子核和电子均由于运动而产生磁矩，但原子核的磁矩远小于电子磁矩，所以原子磁矩主要来源于电子磁矩，并且电子磁矩有包括电子轨道磁矩和电子自旋磁矩。

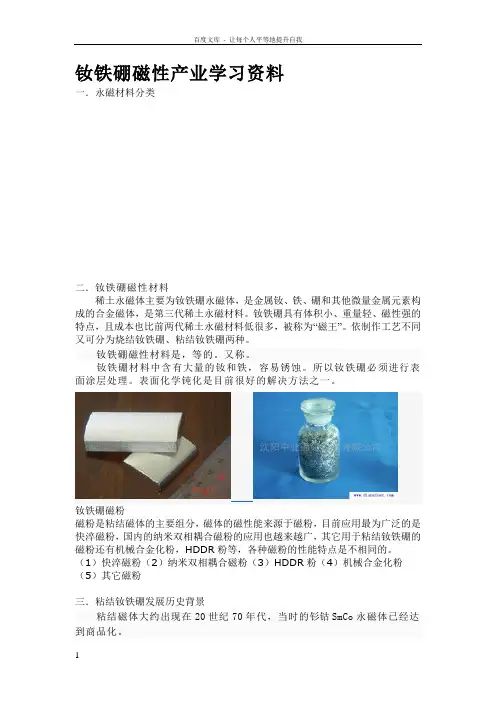

钕铁硼磁性材料产业学习资料
钕铁硼磁性产业学习资料一．永磁材料分类二．钕铁硼磁性材料稀土永磁体主要为钕铁硼永磁体，是金属钕、铁、硼和其他微量金属元素构成的合金磁体，是第三代稀土永磁材料。
钕铁硼具有体积小、重量轻、磁性强的特点，且成本也比前两代稀土永磁材料低很多，被称为“磁王”。
依制作工艺不同又可分为烧结钕铁硼、粘结钕铁硼两种。
钕铁硼磁性材料是，等的。
又称。
钕铁硼材料中含有大量的钕和铁，容易锈蚀。
所以钕铁硼必须进行表面涂层处理。
表面化学钝化是目前很好的解决方法之一。
磁粉是粘结磁体的主要组分，磁体的磁性能来源于磁粉，目前应用最为广泛的是快淬磁粉，国内的纳米双相耦合磁粉的应用也越来越广，其它用于粘结钕铁硼的磁粉还有机械合金化粉，HDDR粉等，各种磁粉的性能特点是不相同的。
（1）快淬磁粉（2）纳米双相耦合磁粉（3）HDDR粉（4）机械合金化粉（5）其它磁粉三．粘结钕铁硼发展历史背景粘结磁体大约出现在20世纪70年代，当时的钐钴SmCo永磁体已经达到商品化。
烧结永磁体的市场情况很好，但难于精密加工成特殊形状，而且在加工过程中易出现开裂、破损、掉边、掉角等问题，另外还不易装配，从而使其应用受到限制。
为解决这一问题，将永磁体粉碎，与塑料混合，在磁场中压制成型，这大概是粘结磁体最原始的制造方法。
粘结钕铁硼（NdFeB ）磁体由于成本低、尺寸精度高、形状自由度大、机械强度好、比重轻等优点而得到广泛应用,年增长率达35 %。
自NdFeB永磁粉末出现以后，由于其具有高的磁性能，所以柔性粘结磁体取得了迅速的发展.。
四．粘结钕铁硼的优缺点优点：高剩磁、高矫顽力、高磁能积、高性能价格比，容易加工各种尺寸及最小规格。
与烧结磁比较，它可一次成形，无需二次加工、可以做成各种形状复杂的磁体，这也是烧结磁体所无法相比的，应用它可大大减少电机的体积及重量。
缺点：表面涂层或电镀抗蚀性较低五．粘结钕铁硼应用领域钕铁硼（NdFeB）粘结永磁材料是由NdFeB磁粉加入粘合剂而制成。
稀土永磁材料基础知识演示课件
* 陶瓷材料 原料：无机化合物 工艺：成型烧结、熔融固化、单晶生产 产品：普通陶瓷、新型陶瓷
* 高分子材料 原料：有机化合物 工艺：高温、高压精馏、蒸馏、聚合反应、化学反应 产品：高分子材料
-- 铸造类（Al-Ni-Co 铝镍钴） -- 铁氧体（Br-Ferrite，Sr-Ferrite） -- 稀土永磁（SmCo5、Sm2Co7、Nd2Fe14B） -- 其他
5
磁性材料分类
?制约永磁材料的因素： -- 原材料资源 -- 磁性能的优劣 -- 价格高低
6
稀土永磁材料概况
? 50年代末 -60年代初 ---研发阶段 -- 1959 年BH（Max ）<1 -- 第一代稀土永磁材料： 钆钴GdCo5
15
钕铁硼永磁材料制造工艺
16
钕铁硼永磁材料制造工艺
NdFeB是按一定配比将金属钕、铁硼合金和为某种目的有意添加的金属料加 入真空感应炉，在氩气保护下熔炼成NdFeB合金
工作温度 小于80度 小于100度 小于120度 小于150度 小于180度 小于200度
矫顽力Hcj Hcj>12KOe Hcj>14KOe Hcj>17KOe Hcj>20KOe Hcj>25KOe Hcj>30KOe
9
稀土永磁材料的特性、主要参数
解除外部磁场的时 候，残留在永磁材 料上的磁场称为剩 磁（Br）
为完全去除永磁材 料上的剩磁，施加 的外部反向磁场的 大小称之为矫顽力 （Hcj）
由外部磁场的强度与永磁材料被磁化的强度构成一个闭合循环曲线。
10
《稀土永磁材料》PPT课件 (2)
一、概述
市场需求：Fe代Co，储量丰富的Nd取代资源稀少的Sm。 企业：中科三环、宁波韵升、安泰科技、运城恒磁、成都银河 特点：不但磁能积高，而且低能耗、低密度、机械强度高。 广泛应用领域：电动机、电声器件、计算机、磁共振成像、磁选、磁分离、
当RE为Pr、Nd和Sm时，化合物有最高 的饱和磁化强度，其中Nd2Fe14B最高， 为1.6T，其(BH)m=512kJ/m3, HA=5840kA/m, Tc=312℃
为了进一步提高Nd-Fe-B 永磁材料的磁 性能，在三元的基础上引入第四个元素。
Nd-Fe-T-B (T=Cr,Mn,Co,Ni,Al) Nd(Pr,Ce)-Fe-B MM- Fe-B Nd(Pr,Ce) -Fe-B –Si(Al) Nd0.8Dy0.2(Fe0.86-xCo0.06B0.08Mx)5.5系合金（M=Al，Ga）
当Fe原子被Si、Ru取代时，其分子磁 矩或平均Fe原子磁矩降低。当Fe被Co 取代时，在x＝1.5处，观察到分子磁 矩存在极大值。
3. 温度对RE2Fe14B化合物磁极化强度的影响
列出了不同研究者获得的RE2Fe14B化合物在室温的饱和磁极化强度和在4.2K时 的分子磁矩、RE原子磁矩和化合物的Js。
当Nd的含量过高时，形成过多的富钕相或形成非磁性的Nd2O3,起到磁稀释导 致Br降低。若Nd的含量过低，Nd％＜12％，Br也急剧下降。
Hc随Nd含量的增加而增加，当含量高于36％时开始下降。（与晶粒长大有关）
2. B含量对三元NdFeB磁性能的影响
B是促进NdFeB四方相形成的关键元素。 B％<5％时主要以Nd2Fe17形式存在，Hc和Br都很低。 B％＝6％～8％时得到最佳的Hc和Br。
钕铁硼永磁材料基本知识讲义
钕铁硼永磁材料基本知识讲义钕铁硼（NdFeB）永磁材料是一种由钕（Nd）、铁（Fe）和硼（B）三种元素组成的合金材料。
它具有非常高的磁性能，被广泛应用于电机、发电机、计算机硬盘、声音设备等领域。
本讲义将从材料组成、磁性能、工艺制备和应用等方面介绍钕铁硼永磁材料的基本知识。
一、材料组成钕铁硼合金的化学成分主要由钕、铁和硼组成，其中钕的含量一般在25%~35%，铁的含量在64%~68%，硼的含量在1%~3%左右。
此外，还可以添加一些其他元素如铁、硅、铝等，以调整合金的磁性能和耐腐蚀性能。
二、磁性能钕铁硼永磁材料具有极高的磁能积（BHmax）、饱和磁化强度（Bs）和剩余磁化强度（Br）。
磁能积是指磁体能够储存和释放的磁能量的最大值，决定了材料的磁性能。
饱和磁化强度和剩余磁化强度则分别表示了材料在饱和磁场和零磁场下的磁性能。
钕铁硼永磁材料的磁性能远高于其他传统永磁材料，是目前已知的最强的永磁材料。
三、工艺制备钕铁硼永磁材料的制备过程一般包括熔炼、粉末冶金和烧结工艺。
首先，将合金元素按一定比例在真空或氩气保护下熔炼成块状合金。
然后，将熔炼的合金冷却后破碎成颗粒状的粉末。
最后，使用压力或注射成型等方式将粉末压制成所需形状的坯体，然后在高温下进行烧结。
烧结过程中，粉末颗粒之间发生扩散反应，形成致密的晶粒结构，提高磁性能。
四、应用钕铁硼永磁材料由于其优异的磁性能，被广泛应用于许多领域。
在电机行业中，钕铁硼磁体可以大大提高电机的功率密度和效率，使得电机更小巧轻便。
在声音设备上，钕铁硼磁体可以提供更高的音质和音量。
同时它也被应用在汽车、航天、国防、仪器仪表等领域。
此外，钕铁硼永磁材料还可以用于制备磁性材料、磁性制品、磁性玩具等。
总结：钕铁硼永磁材料是一种由钕、铁和硼组成的合金材料，具有非常高的磁性能和广泛的应用前景。
它的制备过程包括熔炼、粉末冶金和烧结工艺。
钕铁硼永磁材料被广泛应用于电机、声音设备、汽车、航天、国防等领域，提高了产品的性能和效率。
《钕铁硼磁性材料技术、钕铁硼 永磁材料 生产工艺》
《钕铁硼磁性材料技术、钕铁硼永磁材料生产工艺》钕铁硼磁性材料技术、钕铁硼永磁材料生产工艺1、一种钕铁硼合金粉深加工工艺2、钕铁硼永磁材料的化学镀镍磷方法3、铸态钕铁硼生产方法4、钕铁硼永磁体表面电镀锌镍合金5、一种钕铁硼稀土永磁合金制粉的方法及其生产设备6、粘结型钕铁硼、铁基软磁粉体复合永磁材料及其制备方法7、金属锡粘结钕铁硼稀土永磁材料的方法8、一种钕铁硼永磁体磁动机9、一种电还原-P507萃取分离法回收废钕铁硼中稀土及钴的方法10、钕铁硼净化汽轮机油的应用以及汽轮机组油系统循环装置11、钕铁硼(NdFeB)永磁材料表面防护技术12、一种烧结钕铁硼的制造方法13、钕铁硼合金快冷厚带及其制造方法14、生产钕铁硼永久磁铁的方法15、制作钕铁硼型磁排列片状材料的方法和设备16、水下钕铁硼永磁电机17、汽车用钕铁硼永磁电机装配方法18、钕铁硼球形非晶微晶粉末制备方法19、钕铁硼制品的除锈方法及装置20、钕铁硼制品镀覆有机膜的方法及装置21、钕铁硼稀土永磁节电型起重电磁铁22、钕铁硼永磁和软磁混合磁极电机23、磁电式钕铁硼电表24、钕铁硼合金电镀锌的方法25、从钕铁硼废料中提取钕的方法26、钕铁硼合金电镀光亮镍的方法27、水下钕铁硼永磁电机28、用于磁选机的钕铁硼永磁体式磁系29、钟表步进马达转子的钕铁硼镀锌磁环及其电镀方法30、氟化物法回收钕铁硼稀土永磁废料31、钕铁硼永磁铁的制造方法32、钕铁硼磁性材料表面阴极电泳涂覆生产工艺33、永磁式核磁共振波谱仪钕铁硼磁体34、废钕铁硼回收制取钕及钕镝化合物的方法35、塑料粘结型铝镍钴系、钕铁硼系复合永磁材料36、钕铁硼稀土永磁废料二次真空熔炼再生永磁体的方法37、钕铁硼磁卡及其制造方法38、钕铁硼永磁体表面的防腐蚀方法39、用边废料制作钕铁硼系永磁体的方法40、钕铁硼磁动力摩托车41、钕铁硼磁动力自行车42、一种钕铁硼纳米永磁材料43、制备钕铁硼稀土永磁母合金的生产方法及其生产设备44、钕铁硼永磁材料中频感应炉熔炼的坩埚打结方法45、一种提高粘结钕铁硼永磁体机械强度的化学镀镍方法46、一次成型辐射取向烧结钕铁硼磁环的制作工艺及其模具47、一种耐热钕铁硼永磁材料及其制备方法48、直接驱动钕铁硼永磁外转子同步曳引机49、钕铁硼多工位氢化制粉工艺及设备50、钕铁硼永磁表面聚对二甲苯耐蚀涂层制备预清洗工艺51、稳压单项无刷钕铁硼交流发电机52、一种钕铁硼磁体镀镍和阴极电泳复合防护的工艺方法53、一种钕铁硼磁体镀锌和阴极电泳复合防护的工艺方法54、高纯度薄板状钕铁硼合金铸锭的制作方法55、钕铁硼永磁体的焦磷酸盐脉冲电镀铜方法56、烧结钕铁硼永磁体的回火工艺57、一种钕铁硼永磁体材料的处理方法58、直接传动式钕铁硼永磁平缝机59、从钕铁硼废料中回收稀土的新工艺60、粘结钕铁硼磁体表面阴极电泳生产工艺61、一种柔性粘结钕铁硼磁体及其制造方法62、一种钕铁硼磁性材料用切割剂63、一种钕铁硼永磁材料的化学镀镍磷方法64、一种利用废料制备钕铁硼合金的方法65、晶界相中添加纳米氧化物提高烧结钕铁硼矫顽力方法66、钕铁硼磁粉的电化学沉积包覆金属层的方法67、钕铁硼废料中有价元素的回收方法68、一种高使用温度的耐热钕铁硼合金材料及其制备方法69、利用电场低温快速烧结钕铁硼磁体的方法70、模压高密度粘结钕铁硼磁体的制作方法71、电机用烧结钕铁硼材料热稳定性的快速检测装置及方法72、高整步高效钕铁硼永磁同步电动机73、晶界相中添加纳米氮化硅提高钕铁硼工作温度和耐蚀性方法74、钕铁硼永磁材料涂装涂料75、钕铁硼永磁材料电镀铝的有机溶液76、纳米晶钕铁硼磁体的成型方法及其装置77、钕铁硼氢化制粉脱氢工艺78、一种纳米晶钕铁硼粘结磁体的成型方法79、各向异性钕铁硼粘结磁体的成型方法及其装置80、纳米晶双相各向异性钕铁硼粘结磁体的成型方法及其装置81、各向异性钕铁硼磁体的制备方法82、力学性能良好的耐热耐腐蚀性钕铁硼永磁材料及生产方法83、一种钕铁硼永磁材料用辅助合金及其制备方法84、一种超高矫顽力烧结钕铁硼磁性材料及其制备方法85、一种提高钕铁硼永磁体表面化学镀层结合力的方法86、钕铁硼磁性材料表面除油去污清洗剂及使用方法87、一种钕铁硼氢粉碎的柔性加工方法88、车辆用五相钕铁硼永磁发电机89、新型长方体烧结钕铁硼永磁体及其成型模具90、钕铁硼永磁材料表面梯度功能涂层制备方法91、高耐温性HDDR钕铁硼各向异性磁粉及其制备方法92、高耐腐蚀性烧结钕铁硼的制备方法93、钕铁硼永磁材料光亮镀镍多种有机添加剂配伍工艺94、提高钕铁硼永磁材料磁性能和耐蚀性的方法95、一种钕铁硼磁体表面电镀双层锌镍合金镀层的方法96、一种纳米晶钕铁硼永磁块体的制备方法97、观测耐热钕铁硼磁体磁畴结构的方法98、一种粘接钕铁硼磁体有机封孔和阴极电泳复合表面防护技术99、连续制备钕铁硼粉机组100、钕铁硼永磁材料制粉用气流磨粉机101、钕铁硼永磁材料多功能真空烧结炉102、电度表用普通钕铁硼稀土永磁制动磁钢组合体103、普通钕铁硼制作的电度表用永磁制动磁钢组合体104、钕铁硼高永磁微型电机105、电动自行车用钕铁硼无刷电动机106、钕铁硼制品除锈及镀覆有机膜的装置107、钕铁硼永磁直流电机108、大功率盘式钕铁硼永磁直流电机109、钕铁硼稀土永磁节电型起重电磁铁110、钕铁硼稀土永磁自动起重电磁铁111、钕铁硼微型永磁直流暖风电动机112、电能表用钕铁硼阻尼装置113、钕铁硼微型永磁直流刮水电动机114、电能表用钕铁硼阻尼体温补装置115、一种钕铁硼永久磁铁磁电机外转子116、纺织用钕铁硼爪极永磁同步电动机117、直接传动式钕铁硼永磁起动机118、永磁式核磁共振波谱仪钕铁硼磁体119、具有稳压极的单相无刷钕铁硼交流发电机120、电度表用普通钕铁硼稀土永磁制动磁钢组合体121、电度表用钕铁硼磁钢阻尼器122、电度表用普通钕铁硼稀土永磁制动磁钢组合体123、钕铁硼可调压机动车交流发电机124、电度表用钕铁硼制动磁钢组合体125、电能表用钕铁硼磁阻尼器126、电度表用钕铁硼稀土永磁制动磁钢组合体127、高品质钕铁硼工频发电机128、高矫顽力钕铁硼稀土永磁阻尼磁钢129、可调式钕铁硼制动磁钢组件130、钕铁硼磁动力汽车131、钕铁硼磁动力自行车132、钕铁硼磁动力自行摩托车133、钕铁硼磁传感器134、制备钕铁硼稀土永磁母合金的生产设备135、钕铁硼圆柱体材料生产用半自动压制成型模具136、钕铁硼永磁材料生产用棒磨机137、钕铁硼磁动力发动机138、钕铁硼稀土永磁真空烧结炉139、异步起动钕铁硼永磁同步电动机140、双面钕铁硼磁钢的印制绕组直流电机141、钕铁硼工频交流发电机142、高起动能力钕铁硼永磁起动机电机143、钕铁硼稀土永磁合金真空烧结炉144、装有钕铁硼的汽油发电机转子145、各向异性钕铁硼多极磁环146、四相钕铁硼永磁发电机147、一种电机用烧结钕铁硼材料热稳定性的检测装置148、钕铁硼氢破碎系统149、钕铁硼永磁体用多功能三室烧结炉150、一种高整步高效钕铁硼永磁同步电动机151、新型长方体烧结钕铁硼永磁体及其成型模具152、用于风力发电机上的钕铁硼永磁电机转子本公司拥有各种专利技术5400余种，所有技术资料均含国家发明专利、实用新型专利和科研成果，资料中有专利号、专利全文、技术说明书、技术配方、技术关键、工艺流程、图纸、质量标准、专家姓名等详实资料。
钕铁硼永磁材料的制造工艺PPT课件
生坯密度低是生产中的一个消极因素，生坯 中含有较多的气孔，容易吸附大量气体包 括水分，给下道工序带来麻烦和困难。同 时由于生坯密度低，烧结时收缩率大，容 易变形，尺寸容易超差。
烧结
烧结的三大要素: 真空度 烧结温度 保温时间
烧结
在最高温度区间保温一段时间，这里最重 要的烧结体密度提高。相对密度有生坯的 0.6-0.7提高至0.95以上。各晶粒内部成 分进一步均匀化。颗粒间的间隙减少，吸 附的水汽被排出。
Nd2Fe14B+H2→2NdH2+12dFe+Fe2B 若此时将氢气抽出，发生以下反应： 2NdH2+12dFe+Fe2B → Nd2Fe14B+H2↑ 就又合成为具有较小晶粒的Nd2Fe14B粉末。 这样就达到将铸片粉碎的目的。
气流磨制粉
气流磨制粉机磨室有四个喷嘴，其中三个 在旁边，互成120°角，底部有一个。 在气流磨粉机中用高压氮气流来带动钕铁 硼颗粒来高速运动，在喷嘴交汇相互碰撞。
时效
烧结过的坯料密度高了，Br高了，但矫顽 力和磁能积还不高。这是由于富钕相尚未 恰当的分布好。在时效温度下，富钕相薄 层将主相粒子包围起来，互相隔离，形成 良好的有利于高矫顽力的组织结构。时效 后，坯料的Br只稍稍增加了一点点，而矫 顽力成倍提高。
烧结需注意的几点
炉膛的均温性 温度的稳定性 温度测量的滞后性
铸片工段
熔炼
将纯金属料（Fe、Nd、B-Fe、Dy等）熔
化，并确保合金液“清、准、均、净”
Fe 1535 ℃
Dy 1407 ℃
Nd 1010 ℃
铸片工段
铸片冷凝
与水冷铜模相接触部分的少量急冷表层细 晶区，低冷速的最后凝固部分的中心等轴 晶，以及存在于这两者之间的片状晶。冷 却速度越快，片状晶的比例越大，中心等 轴晶的比列越小。
钕铁硼永磁材料介绍页PPT文档共32页文档
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
32
钕铁硼永磁材料介绍页PPT文档
1、纪律是管理关系的形式。——阿法 纳西耶 夫 2、改革如果不讲纪律，就难以成功。
3、道德行为训练，不是通过语言影响 ，而是 让儿童 练习良 好道德 行为， 克服懒 惰、轻 率、不 守纪律 、颓废 等不良 行为。 4、学校没有纪律便如磨房里没有水。 ——夸 美纽斯
5、教导儿童服从真理、服从集体，养 成儿童 自觉的 纪律性 ，这是 儿童道 德教育 最重要 的部分 。—— 陈鹤琴
钕铁硼培训课程
烧结钕铁硼的生产LOGO硼的生产工艺流程name1/1/2目录稀土永磁材料概述1永磁材料性能要求2稀土永磁材料的主要类型3烧结钕铁硼的生产流程4质量测试56钕铁硼生产销售中碰到的一些问题罗列从广义上讲，所有能被磁场磁化、在实际应用料成为磁性材料。
它包括硬磁材料、软磁材料、泡材料和磁制冷材料等，其中用量最大的是硬磁材要区别是硬磁材料的各向异性场高、矫顽力高、场大。
由于软磁材料的矫顽力低，技术磁化到饱和材料由于矫顽力较高，经技术磁化到饱和并去掉磁硬磁材料又称为永磁材料或恒磁材料。
古代，人们形状，用来指南或吸引铁质器件，指南针是中国古做出过重要贡献。
近代，磁性材料的研究和应用始于工业革命之后材料的研究和应用无论在广度或者深度上都是以前稀土永磁材料的开发和应用对现代工业和高新技术稀土永磁材料概述际应用中主要利用材料所具有的磁特性的一类材、半硬磁材料、磁致伸缩材料、磁光材料、磁硬磁材料和软磁材料。
硬磁材料和软磁材料的主、磁滞回线面积大、技术磁化到饱和需要的磁到饱和并去掉外磁场后，它很容易退磁，而硬磁去掉磁场后，它仍然长期保持很强的磁性，因此人们利用矿石中的天然磁铁矿打磨成所需要的中国古代四大发明之一，对人类文明和社会进步命之后,并在短时间内得到迅速发展.现今,对磁性是以前无可比拟的,各类高性能磁性材料，尤其是新技术产业的发展起着巨大的推动作用。
永磁材料的主要性能是由以下几个参数决定的最大磁能积：最大磁能积是退磁曲线上磁感应越大，说明单位体积内存储的磁能越大，材料的性能饱和磁化强度：是永磁材料极为重要的参数着材料的最大磁能积和剩磁可能达到的上限值越高矫顽力：铁磁体磁化到饱和后，使它的磁化强外磁场称为矫顽力。
它表征材料抵抗退磁作用的本领剩磁：铁磁体磁化到饱和并去掉外磁场后，感应强度称为剩磁。
居里温度：强铁磁体由铁磁性和亚铁磁性转变里点。
居里温度高标志着永磁材料的使用温度也高2永磁材料性能要求决定的磁感应强度和磁场强度乘积的最大值。
稀土铁系永磁材料的制备原理及技术共25页PPT
稀土铁系永磁材料的制备原理及技术
6、法律的基础有两个，而且只有两个……公平
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来。——德谟耶克斯
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
钕铁硼永磁材料的研究进展及PPT课件
其具有质量轻、体积小和磁性强等特点，是迄今为止性 价比最高的磁体。在磁学界被誉为“磁王”。
钕铁硼的磁能积理论极限值为 64 MGOe，经过近三十 年的努力，钕铁硼磁体的磁能积有了大幅提高。
日本住友特殊金属公司、日本信越化学实业公司、 TDK等在钕铁硼的销量上分居世界第一、二、三位。
北京中科三环高技术股份有限公司与日本的TDK并 列排在第三位。
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
26
结束语
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
铸带工艺(SC)技术：大量生产晶粒结构微细而且均
匀、没有α-Fe析出的薄带。
气体雾化法：一步就能制作大批量磁粉，不需磨碎，
磁粉流动性好。粒度不均匀
超声情性气体雾化法：氧含量低，颗粒为球形，流
动性好，填充密度高。
氢化破碎法HD
稀土基体相与晶界相吸氢后体积膨胀和内应力而破碎的物 理化学粉碎方法
单晶颗粒
际应用中往往很难达到两种涂层复合的抗腐蚀效果。
全球钕铁硼产量在过去近三十年中取得了快速增长， 由1983年的不足1吨增加到2010 年的13.43万吨， 其中我国的产量达10.8万吨，占全球钕铁硼总产量 的80%。
烧结钕铁硼磁体产量由2001年的1.25万吨，增加 到2010年的12万吨，约占钕铁硼总产量 90%，并 在过去十年间保持年均26.5%的速率快速增长。
(2)将机械能转换为电能。如发电机拾音器、麦克风 等。
钕铁硼稀土永磁材料讲课资料
磁性材料
主要运用的磁性材料有铁氧体、铝镍钴、钐钴和钕铁硼。钐钴和钕铁硼合 称稀土永磁材料。
目前世界上应用最多的还是铁氧体，产品廉价，其次是钕铁硼；铝镍钴和 钐钴的温度稳定性比钕铁硼好，因此在一些指针式仪表、军用品和高档消费品 中还离不开铝镍钴和钐钴材料。
铁氧体的居里温度为465℃，钕铁硼的居里温度为310℃，铝镍钴的居里温 度为800℃，钐钴的居里温度在700——800℃之间，因此钕铁硼的温度稳定性 最差，但性能最高，被称为“磁王”，目前磁性材料的生产有烧结和粘结两种 工艺，粘结由于加了粘合剂磁性能不会高，但产品精度较高。
大量的组织观察表明,烧结钕铁硼系的合金显微组织具有以下特 征： (1)基体相(主相)的晶粒呈多边形; (2)富B相以孤立块状或颗粒状存在; (3)富Nd相沿晶界或晶界交耦处分布; (4)另外在基体中还有其他杂质,氧化物相和空洞等。
金属特性
烧结钕铁硼是固体，密度7.2—7.7g/cm3,熔点大约在1150摄氏度(微量元素的不 同熔点也不同),是金属导体可电镀。
结论
钕铁硼在我国的储量巨大，但因生产工艺的落后，导致价格低 廉。不过，至今已取得很大进步。钕铁硼的发展空间很广，应 用领域也愈加广泛，因其性能优异，可显著提高某些器材的性 能。但稀土是不可再生资源，对生产工艺和回收的进步提出了 要求。中国应利用储量的优势，占据稀土发展的制高点。
The end
谢谢观看
信赖性试验
1. 跌落试验：用胶水把产品和铁皮粘在一起，从1~1.5m空中自由落下并进行多次重 复，看镀层有没有脱落，跌落试验基本上是验收镀锌产品。 2.划格试验：用刀对镀层进行划格，看镀层的结合情况（镀锌、镀镍都可以）。 3.激冷激热试验：把电镀镍后的产品放在烘箱进行加热（200℃左右），然后放在水 里激冷，这样几个循环，以检验镀镍产品的结合力。 4.PCT试验：（压力煮试验）条件：2个大气压，95%相对湿度，121℃温度时，检验镀 层的结合力。 5.失重试验：Nd-Fe-B由于易氧化，不同的工艺和不同的添加元素，及不同的工艺控制， 失重是不一样的，失重试验的单位是每平方厘米失去多少毫克的重量，美国和欧洲的 标准不太一样。
钕铁硼生产知识培训
第12页/共101页
• 稀土金属（R）与3d过渡族金属（M）形成一系列化合物，其中富3d过渡族间化合物如RM5， R2M17,R2M14B等己成为重要的永磁材料。
第13页/共101页
稀土资源分布
50 40 30 20 10
0 澳大利亚
质地硬且脆；
第15页/共101页
磁体发展进程图示
第16页/共101页
3、磁性材料的发展
第17页/共101页
何为高性能稀土永磁体
高牌号NdFeB烧结磁体的判别式如下： (BH)max(MGOe) + iHc(kOe) ≥70
而在5年以前，高牌号的判别式总 值低约10， 即 (BH)max(MGOe) + iHc(kOe) ≥ 65
优点：热稳定性好，磁性能较好； 缺点：成本高昂，且大量使用战略金属；
3.4 钕铁硼，1983年
国于1983年底在实验室研制 成功钕铁硼永磁体，1984年 底开始转化为工业化生产。 1985年中国年产10T,1998年
增加到3200T。
优点：性能优异、性价比高、加工性好，被称为“磁王”；
缺点：耐腐蚀性较差，需进行表面涂覆或防腐处理后使用；
一、产品介绍
1、我们的产品： 烧结钕铁硼永磁材料
2、磁性材料类别和定义 永磁体（也叫硬磁体），磁性可以长期保持，不易消失； 非永磁体（也叫软磁体），去掉外加磁场后磁性易消失；
指南针
第2页/共101页
电磁铁
磁性材料分类
磁性材料通常按照其矫顽力的高低进行 分类：矫顽力小于0.8kA/m称为软磁材 料(Soft Magnetic Materials)，而大于 0.8kA/m的通常就称为硬磁材料(Hard Magnetic Materials)。硬磁材料在磁化达 到饱和之后通常需要很大的反向场，才 能使磁化强度降为零；而软磁材料只需 要很小的反向场就足以使磁化强度降为 零。
稀土永磁材料基础知识课件
材料工程：控制材料的结构、性能、形状
材料工程的思路
1.依据工程构件的行为，确定所需材料的性能。 2.依据性能要求，确定所需材料的结构。 3.制定材料工艺，获得所需材料的结构。 4.采用必要设备，保证工艺的实施。 材料的分类：金属材料、陶瓷材料、高分子材料
搅拌磨制粉，实验研究采用气流磨或小型气流磨制粉。 将磁粉在磁场条件下取向并压制成型，或在等静压机中进一步压实。 压坯的烧结和回火在真空烧结炉内于氩气保护下进行。 用该工艺制备各项异性烧结磁体，其中铸锭组织、制粉、磁场成型、
烧结及回火等工艺的工艺参数对磁体的磁性能有十分重要的影响。
烧结磁体经过机加工与表面处理，可制成所需形状的永磁体。
充磁
钕铁硼永磁材料的应用
马达(Motor)
第二十五页，共32页幻灯片
钕铁硼永磁材料的应用
电子部件
第二十六页，共32页幻灯片
钕铁硼永磁材料的应用
CD，DVD播放器
台式电脑 Notebook
游戏机
第二十七页，共32页幻灯片
钕铁硼永磁材料的应用
扬声器 手机震动马达
第二十八页，共32页幻灯片
钕铁硼永磁材料的应用
第五页，共32页幻灯片
磁性材料分类
制约永磁材料的因素：
-- 原材料资源
-- 磁性能的优劣
-- 价格高低
第六页，共32页幻灯片
稀土永磁材料概况
50年代末-60年代初---研发阶段
-- 1959年BH（Max）<1
-- 第一代稀土永磁材料：钆钴GdCo5
1966年 YCo5永磁体（钇姑）：很强的矫顽力
不易氧化、密度高、价格高 第三代稀土永磁材料：1983年-至今（ Nd2Fe14B）
