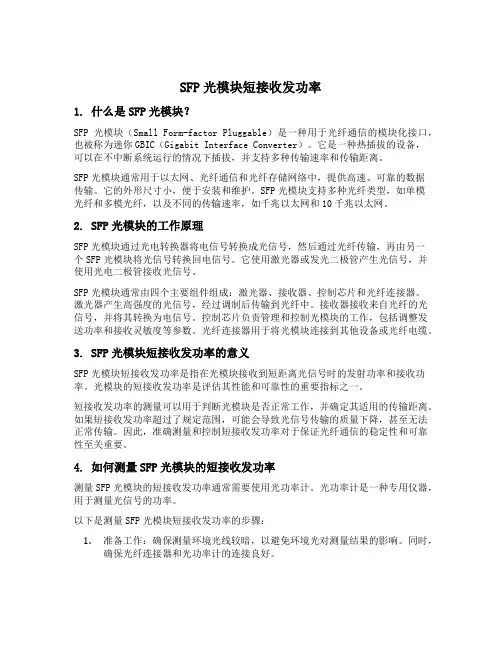

sfp光模块短接收发功率
SFP光模块短接收发功率1. 什么是SFP光模块？SFP光模块（Small Form-factor Pluggable）是一种用于光纤通信的模块化接口，也被称为迷你GBIC（Gigabit Interface Converter）。
它是一种热插拔的设备，可以在不中断系统运行的情况下插拔，并支持多种传输速率和传输距离。
SFP光模块通常用于以太网、光纤通信和光纤存储网络中，提供高速、可靠的数据传输。
它的外形尺寸小，便于安装和维护。
SFP光模块支持多种光纤类型，如单模光纤和多模光纤，以及不同的传输速率，如千兆以太网和10千兆以太网。
2. SFP光模块的工作原理SFP光模块通过光电转换器将电信号转换成光信号，然后通过光纤传输，再由另一个SFP光模块将光信号转换回电信号。
它使用激光器或发光二极管产生光信号，并使用光电二极管接收光信号。
SFP光模块通常由四个主要组件组成：激光器、接收器、控制芯片和光纤连接器。
激光器产生高强度的光信号，经过调制后传输到光纤中。
接收器接收来自光纤的光信号，并将其转换为电信号。
控制芯片负责管理和控制光模块的工作，包括调整发送功率和接收灵敏度等参数。
光纤连接器用于将光模块连接到其他设备或光纤电缆。
3. SFP光模块短接收发功率的意义SFP光模块短接收发功率是指在光模块接收到短距离光信号时的发射功率和接收功率。
光模块的短接收发功率是评估其性能和可靠性的重要指标之一。
短接收发功率的测量可以用于判断光模块是否正常工作，并确定其适用的传输距离。
如果短接收发功率超过了规定范围，可能会导致光信号传输的质量下降，甚至无法正常传输。
因此，准确测量和控制短接收发功率对于保证光纤通信的稳定性和可靠性至关重要。
4. 如何测量SFP光模块的短接收发功率测量SFP光模块的短接收发功率通常需要使用光功率计。
光功率计是一种专用仪器，用于测量光信号的功率。
以下是测量SFP光模块短接收发功率的步骤：1.准备工作：确保测量环境光线较暗，以避免环境光对测量结果的影响。

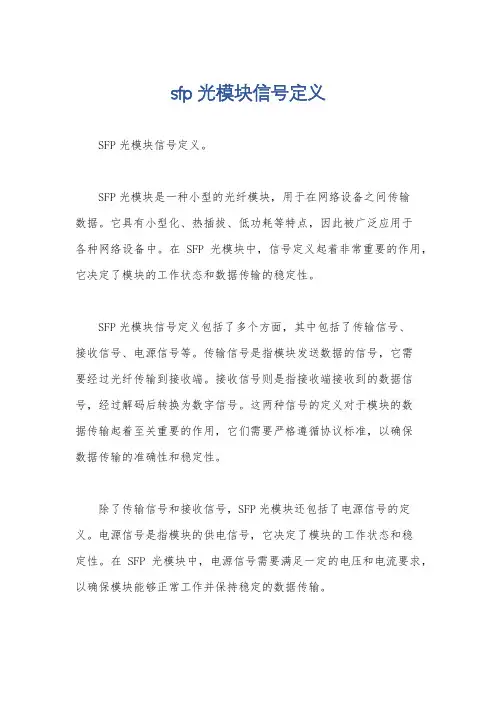

sfp光模块信号定义
sfp光模块信号定义
SFP光模块信号定义。
SFP光模块是一种小型的光纤模块，用于在网络设备之间传输
数据。
它具有小型化、热插拔、低功耗等特点，因此被广泛应用于
各种网络设备中。
在SFP光模块中，信号定义起着非常重要的作用，它决定了模块的工作状态和数据传输的稳定性。
SFP光模块信号定义包括了多个方面，其中包括了传输信号、
接收信号、电源信号等。
传输信号是指模块发送数据的信号，它需
要经过光纤传输到接收端。
接收信号则是指接收端接收到的数据信号，经过解码后转换为数字信号。
这两种信号的定义对于模块的数
据传输起着至关重要的作用，它们需要严格遵循协议标准，以确保
数据传输的准确性和稳定性。
除了传输信号和接收信号，SFP光模块还包括了电源信号的定义。
电源信号是指模块的供电信号，它决定了模块的工作状态和稳
定性。
在SFP光模块中，电源信号需要满足一定的电压和电流要求，以确保模块能够正常工作并保持稳定的数据传输。
总的来说，SFP光模块信号定义是确保模块正常工作和数据传
输稳定的重要因素。
合理的信号定义可以提高模块的性能和可靠性，从而更好地满足网络设备的需求。
在选择和应用SFP光模块时，需
要充分了解其信号定义，以确保其能够正常工作并满足数据传输的
需求。

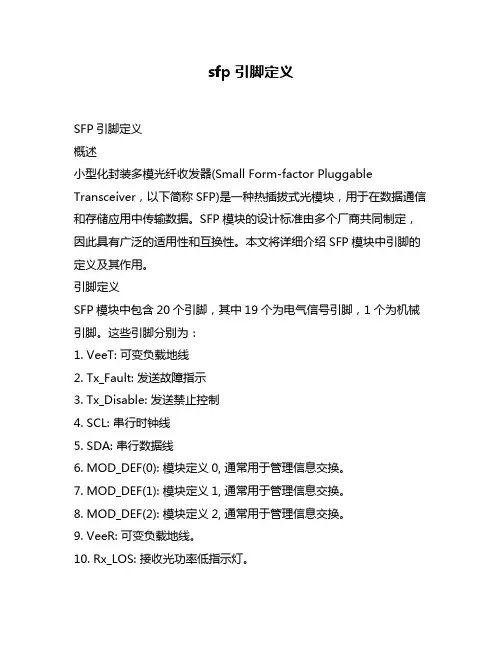

sfp引脚定义
sfp引脚定义SFP引脚定义概述小型化封装多模光纤收发器(Small Form-factor Pluggable Transceiver，以下简称SFP)是一种热插拔式光模块，用于在数据通信和存储应用中传输数据。
SFP模块的设计标准由多个厂商共同制定，因此具有广泛的适用性和互换性。
本文将详细介绍SFP模块中引脚的定义及其作用。
引脚定义SFP模块中包含20个引脚，其中19个为电气信号引脚，1个为机械引脚。
这些引脚分别为：1. VeeT: 可变负载地线2. Tx_Fault: 发送故障指示3. Tx_Disable: 发送禁止控制4. SCL: 串行时钟线5. SDA: 串行数据线6. MOD_DEF(0): 模块定义0, 通常用于管理信息交换。
7. MOD_DEF(1): 模块定义1, 通常用于管理信息交换。
8. MOD_DEF(2): 模块定义2, 通常用于管理信息交换。
9. VeeR: 可变负载地线。
10. Rx_LOS: 接收光功率低指示灯。
11. RS0: 倍速选择，用于选择1000BASE-T模式。
12. RS1: 倍速选择，用于选择1000BASE-T模式。
13. Rx_Rate_Select: 接收速率选择，用于选择光速率或电速率。
14. Tx_Fault_Flag: 发送故障标志15. Tx_Disable_Flag: 发送禁止标志16. MOD_DEF(3): 模块定义3, 通常用于管理信息交换。
17. Rate_Select: 速率选择，用于选择光速率或电速率。
18. VeeR: 可变负载地线。
19. VeeT: 可变负载地线。
20. NC: 未连接引脚引脚作用1. VeeT和VeeR：可变负载地线。
这两个引脚在信号传输中起到重要的作用。
当SFP模块插入到端口时，这两个引脚会与端口上的对应引脚相连。
由于SFP模块可以支持多种不同的协议和数据传输速率，因此这两个引脚需要能够适应不同的信号电平和负载阻抗。
SFP模块标准介绍
16
17
3.2 固定信息存储地址--A0h
Data Addre ss
0 1
Size (Bytes) Name of Field
BASE ID FIELDS 1 Identifier 1 Ext. Identifier
2
1 Connector
3-10
8 Transceiver
Description
94
1 SFF_8472
Compliance
遵守的SFF-8472版本 Includes functionality described in Rev9.3 SFF-8472.
95
1 CC_EXT
Check code for the Check Sum (Variable) Extended ID Fields
VCCT 和 VCCR可以在模块内 相连。 发射和接受的地可以在模块内相连。
8
• TD-/+ 是发射部分差分信号输入,采用交流耦合,差分线具有100欧姆输入阻抗. 差分输入信号摆幅范围500mV~2400mV
• RD-/+ 接受部分差分信号输出,采用交流耦合,差分线具有100欧姆输入阻抗. 差分输出信号摆幅范围370~2000mV
95 Vendor Specific (32bytes)
127
Reserved in SFP MSA
(128bytes)
255
2 wire address 1010000X (A0)
0 Alarm and Warning
55 Thresholds (56 bytes) Cal Constants (40 bytes)
类型 类型扩展 接口形式 电光特性
SFP模块标准介绍
17
3.2 固定信息存储地址--A0h
Data Addre ss 0 1 2 3-10 11 12 13 Size (Bytes) Name of Field Description Contents(Hex)
BASE ID FIELDS 1 1 1 8 1 1 1 Identifier Ext. Identifier Connector Transceiver Encoding BR, Nominal Reserved 类型 类型扩展 接口形式 电光特性 编码 速率（×100M） 保留 00 SFP 03 04 LC 07 155M,15km 00,10,02,00,…… NRZ 03
3
2.1、机械外形
金 手 指
4
SFP连接器
5
2.2 、引脚定义
6
Pin 1 2 3 4 5 6 VeeT
Name 发射部分地 发射部分报错
Function/Description
TX Fault TX Disable MOD-DEF2 MOD-DEF1 MOD-DEF0
关断发射，高电平或悬空是有效 模块定义脚，I2C通信的数据线 模块定义脚，I2C通信的时钟线 模块定义脚，接地
33
highwarning
标志位
highalarm
标志位
被监控模拟量
A/D转换、校准
数字量
显示
lowalarm
标志位
lowwarning
标志位
数字诊断监控示意图
34
35
36
37
38
• •
设定内校准还是外部校准由A0h中92确定,92的第5位置1,采用内部校准,位4置1采 用外部校准. 内部校准: 1 、温度，用带符号位的2字节表示，第一字节表示整数位，第二字节表示小数位， 可以确定测量范围－128oC~+128oC,最低有效位1/256oC。在指定的温度和工作电 压下，测量的误差在±3oC之内。
sfp引脚定义
sfp引脚定义SFP引脚定义引言：在网络通信和数据传输领域，小型因特网接口（Small Form-factor Pluggable，简称SFP）模块被广泛应用。
SFP模块是一种小型、热插拔的光电转换器，它提供了一种灵活的解决方案，可用于以太网、光纤通信、无线通信等不同领域的网络设备上。
本文将深入探讨SFP模块的引脚定义，以帮助读者更全面、深刻地了解这一主题。
一、概述SFP模块SFP模块是一种常用的光电转换器，其尺寸较小，适用于高密度集成的应用场景。
它支持多种不同的协议和传输速率，如Gigabit Ethernet、光纤通信、光纤通道等。
SFP模块一般由光电收发器、接口电路和外壳组成，其最大的特点是可以热插拔，也就是在设备工作状态下可以进行插入和拔出操作。
为了实现这一特性，SFP模块的引脚定义起着重要的作用。
二、SFP模块的引脚定义1. TXDISABLE（发送禁用）该引脚用于控制SFP模块的发送功能。
当TXDISABLE引脚为高电平时，模块将停止发送数据。
这在一些特殊的应用场景中非常有用，如断电、维修等。
2. LOSS_OF_SIGNAL（信号丢失）LOSS_OF_SIGNAL引脚用于指示光纤链路上是否存在信号丢失。
当接收机检测到没有输入信号时，该引脚会变为高电平。
这可以作为故障检测的依据，以及实现链路状态的监测。
3. RX_LOS（接收机信号丢失）RX_LOS是接收机信号丢失引脚，用于指示接收机是否检测到输入信号的存在。
当接收机无法检测到信号时，RX_LOS引脚将变为高电平。
4. TX_FAULT（发送故障）TX_FAULT引脚用于指示发送故障的状态。
当发送模块出现故障时，该引脚会变为高电平，以提醒系统出现问题。
5. MOD_ABS（模块可见性）MOD_ABS引脚用于表示模块的可见性。
当MOD_ABS引脚为高电平时，模块可见，反之则不可见。
这对于一些需要模块检测和监控的应用非常重要。
三、SFP模块的观点和理解SFP模块的引脚定义在实际应用中发挥着重要的作用。
sfp光模块信号定义
sfp光模块信号定义
SFP光模块信号定义。
SFP光模块（Small Form-factor Pluggable）是一种用于光纤通信的模块，它可以在网络设备中进行热插拔。
SFP光模块通过光纤传输数据，因此在其工作过程中，信号的定义非常重要。
SFP光模块信号定义包括了多个方面，其中最主要的有以下几个：
1. 数据信号，SFP光模块通过光纤传输数据信号，这些数据信号可以是以太网、光纤通道、SONET/SDH等不同协议的数据。
这些信号的定义包括了数据传输速率、编码方式、数据格式等。
2. 控制信号，SFP光模块还包括一些控制信号，用于模块的初始化、配置、状态监控等功能。
这些控制信号的定义包括了模块初始化序列、状态指示灯控制、模块故障报警等。
3. 电源信号，SFP光模块需要电源供应才能正常工作，因此电源信号的定义也是至关重要的。
这些电源信号的定义包括了电压、
电流、功耗等参数。
4. 环境监控信号，一些高端的SFP光模块还包括了环境监控功能，用于监测模块的工作温度、湿度等环境参数。
这些环境监控信号的定义包括了传感器读数、报警阈值等。
总的来说，SFP光模块信号定义是非常复杂的，涉及了数据、控制、电源、环境监控等多个方面。
了解这些信号的定义，有助于我们更好地理解SFP光模块的工作原理，以及在网络中的应用。
3G SDI光端机SFP光模块接口定义
1. 17.18. 20VeeT 是发射地，接GND；
2. TX Fault 是发射电路故障失效告警指示,是TTL 电平输出脚。
无故障是低电平；故障发生，是高电平；
3.TX Disable 是TTL 电平输入，高电平输入，使模块发射关断，没有光输出；接低电平GND 可以让发射常发光；
4.5.6.7 一般光端机用户不用，作用是通过它们了解模块工作状态；
8.接收告警输出脚。
当输入光很小时，小到接收无法识别输入的光信号，这个脚输出的是TTL 高电平；反之是低电平；
9.10.11.14VeeR是接收GND，和发射Veet 可以共地；12.13,RD-RD+是接收输出信号脚；
15.是接收3.3V 供电；+/-5%波动；通常这个电压范围在3.1-3.5 之间，超出有可能会出问题；
16.是发射3.3V 供电；+/-5%波动；通常这个电压范围在3.1-3.5 之间，超出有可能会出问题；
18.19.是发射输入信号。
通常情况下，光端机用户，我所了解的，2.4.5.6.7 是NC，悬空不接状态。
另外，
接对LOS, TX Disable 就问题不大；那其他的管脚都很好理解。
以上两个图片来自SFP MSA 协议，所有SFP 标准模块都是这个脚管定义（非标除外）。
我们是光模块供应商，经常碰到客户问起有关SFP接口问题。
有什么疑问，请加QQ: 1195731612，欢迎技术交流！。
sfp光模块接口类型及辨认办法
sfp光模块接口类型及辨认办法sfp光模块接口类型及辨认办法
SFP光模块接口类型如下：
1.电口模块，接口类型是RJ45接口，传输100米。
联接用超五类网线。
2.光口模块：常用接口类型是LC接口。
也便是迷你型，小型GBIC接口。
类型SC口，联接用LC头的光纤跳线或许尾纤。
LC接口又分为单口LC和双口LC，别离用于单纤和双纤SFP光模块。
传输间隔在120公里以内。
SFP光模块类型辨认办法：
SFP上都有一个有色彩的小把手，关于GE的SFP光模块来说：黑色：多模MMSX模块
蓝色：单模SMLX模块
浅黄色：单模SMLHorZX模块
关于2.5G的SFP光模块来说：
灰色：单模SMSR模块
绿色：单模SMLR模块
1。
sfp+接口定义
sfp+接口定义
【实用版】
目录
1.SFP+接口的定义和作用
2.SFP+接口的主要特点
3.SFP+接口的应用领域
4.SFP+接口的优势和未来发展
正文
SFP+接口是一种光纤接口，主要用于光纤通信系统中。
SFP+是 Small Form-factor Pluggable 的缩写，意为小型可插拔格式，是 SFP 接口的升级版。
其主要作用是在光纤通信系统中进行光信号的传输和接收，广泛应用于数据通信、电信、医疗、科学研究等领域。
SFP+接口的主要特点包括：小型化的设计，方便安装和维护；可插拔，便于升级和扩展；支持热插拔，可以在系统运行过程中进行模块的更换；传输速率高，一般可以达到 10Gbps 或以上；支持多种光纤类型，如单模光纤和多模光纤，可以根据实际需求选择合适的光纤类型。
SFP+接口的应用领域非常广泛，主要应用于光纤通信系统、数据中心、云计算、互联网服务提供商、电信运营商等。
在这些领域中，SFP+接口提供了高性能、高可靠性、高灵活性的光纤连接解决方案，满足了用户对于数据传输速度、传输距离、系统稳定性等方面的要求。
SFP+接口的优势在于其小型化、可插拔、高速率、多功能等特点，使其成为光纤通信系统中的重要组成部分。
未来，随着光纤通信技术的不断发展，SFP+接口将会继续升级和优化，以满足更高的传输速率、更远的传输距离、更高的系统稳定性等需求。
第1页共1页。
(完整版)SFP光模块电气接口定义
SFP光模块电气接口参数详解电口是一种标准的热插拔口，做成金手指的电路板，如下图所示：引脚定义电气接口电源：VCCT和VCCR分别是发射和接受部分电源，要求3.3V±5%，最大供电电流300mA以上。
电感的直流阻抗应该小于1欧姆，确保SFP的供电电压稳定在3.3V。
推荐的滤波网络，可以保证插拔模块时的浪涌小于30mA。
VCCT和VCCR可以在模块内相连。
发射和接收的地可以在模块内相连。
差分输入/输出：TD-/+是发射部分差分信号输入,采用交流耦合,差分线具有100欧姆输入阻抗。
差分输入信号摆幅范围500mV~2400mV。
RD-/+接受部分差分信号输出,采用交流耦合,差分线具有100欧姆输入阻抗。
差分输出信号摆幅范围370~2000mV。
I2C总线：Rate_Select：接收部分速率选择。
Mod_Def(0)：接地Mod_Def(1)：I2C的时钟线.应该在主板上由4.7K~10K电阻上拉至VCCMod_Def(2)：I2C的数据线.应该在主板上由4.7K~10K电阻上拉至VCC。
状态控制信号：TX_Fault：开集/漏极输出,需要在主板上由4.7K~10K电阻上拉至2~VCC+0.3V。
激光器失效时为高电平，正常工作时为低电平( <0.8V )。
TX_Disable：关断使能输入.需要在模块内由4.7K~10K电阻上拉至2~VCC+0.3V。
低电平(0~0.8) 正常工作高电平(2~3.465)关断悬空：关断LOS：开集/漏极输出,需要4.7K~10K电阻上拉至2~VCC+0.3V。
当输入光功率低于最差接受光功率时，高电平告警。
推荐接口电路：。
sfp+接口定义
sfp+接口定义
摘要：
1.SFP+接口的定义与概述
2.SFP+接口的发展历程
3.SFP+接口的优势与特点
4.SFP+接口在网络设备中的应用
5.SFP+接口的未来发展趋势
正文：
SFP+接口是一种用于连接网络设备的接口，具有高速率、高带宽、低功耗等优点，被广泛应用于数据中心、云计算等领域。
SFP+接口的发展历程可以追溯到2006年，当时由IEEE 802.3ap任务组制定并推出了10GBASE-SR、10GBASE-LR和10GBASE-ER等应用标准。
随着技术的不断进步，SFP+接口逐渐成为了10G以太网市场的主流接口。
SFP+接口的优势与特点主要表现在以下几个方面：
a.高传输速率：SFP+接口支持10Gbps的数据传输速率，满足了高速网络的需求。
b.高带宽：SFP+接口的带宽达到了10Gbps，远高于其他类型的接口。
c.低功耗：SFP+接口采用了低功耗设计，可以有效降低设备能耗，降低运行成本。
d.小巧灵活：SFP+接口模块尺寸小巧，便于安装与维护。
目前，SFP+接口已经广泛应用于各种网络设备中，如交换机、路由器、服
务器等，为用户提供高速、稳定的网络连接。
随着5G、物联网、云计算等技术的快速发展，对网络传输速率、带宽的需求将不断增加。
SFP+接口作为目前10G以太网市场的主流接口，未来仍将保持稳定的市场需求。
同时，SFP+接口也在不断进行技术创新与发展，以满足不断变化的市场需求。
综上所述，SFP+接口凭借其高速率、高带宽、低功耗等优势，成为了网络设备中不可或缺的接口。
sfp-光模块接口资料
1250M单模15公里SFP光模块1.特点:1310波长FP激光器发射InGaAs光电二极管接收工作速率达到1250M兼容SFP MSA and SFF-8472工业级标准的小封装双LC接口单3.3V供电差分的LVPECL电平输入和输出TTL信号检测功能具有热插拔功能具有数字诊断功能2.运用:路由或服务器开关背板运用其它的光传输系统3.描述:ESFP7313-53-DDM光模块是完全兼容SFP协议的。
它表现出高性能低成本的特点，并且传输速率可达到1250M.在模块内部，发射部分与接收部分是完全独立的两个部分。
接收部分包含了InGaAs光电二极管（可探测的波长范围从1100nm到1650nm）,一个前置放大器与一个后放，完成了从接收的光电信号转变成电信号。
发射部分包含了具有背光反馈的1310nm的FP的激光器，激光器的驱动IC 具有自动光功率控制功能，完成了把输入的电信号转换成稳定的光信号。
这款产品是与SFP的协议是完全兼容的，例如LC光接口，3.3V电源供电，TTL信号检测。
4.规格指标:极限工作指标参数参数符号最小值最大值单位存储温度Ts-40+85°C工作温度To0+75°C供电电压Vcc-0.5+3.7VESFP7313-53-DDM(1310nm FP and PIN,15km)发射部分光口，电口的参数Parameter Symbol Min.Typ.Max.Unit Note 差分的输入阻抗Rin100Ω发射差分的输入电压VinPP3001600mV发射失效电压高 2.0V发射失效电压低0.8V发射故障指示电压高 2.0V发射故障指标是压低0.8V发射失效插入时间0.145us发射光功率Po-9-3dBm消光比ER10dB中心波长λ1310nm输出光谱∆λ5nm接收部分电、光特性参数符号最小值典型值最大值单位注明差分的接收输出信号VoutPP4001600mV接收信号检测电压高2nm接收信号检测电压低0.8dBm接收灵敏度Sen-23dBm最大的输入光功率PinMAX-3dBm-信号检测范围-35-24dBm-信号检测滞后0.5dB-5.管脚定义:Notes:1.TX Fault：开集电极或者开漏集输出。
光模块 接口信号定义
光模块接口信号定义光模块是一种集成了激光器、调制器、接收器等元器件的光学器件，它被广泛应用于光通信、光存储、激光照明等领域。
在使用过程中，光模块的接口信号定义成为了关键问题之一，下面我们就来详细了解一下。
一、光模块的接口信号种类1. 运行状态指示灯：用于指示光模块的工作状态，包括开关机状态、数据传输状态等。
通常为绿色或红色灯。
2. TX Disable：发射功能禁用信号。
当该信号被拉低时，发射功能将被禁用，此时光模块将不再输出光信号。
3. RX LOS：接收信号丢失指示信号。
该信号用于指示光模块是否收到了正确的数据信号。
当收不到数据信号时，该信号被拉低。
4. TX Fault：发射功能故障指示信号。
当发射功能出现故障时，该信号被拉低。
5. Mod-Def0-2：调制定义指示信号。
这三个信号用于指示调制器工作状态。
通常Mod-Def0为高电平，Mod-Def1和Mod-Def2为低电平。
二、光模块的接口类型1. SFP接口：SFP接口是一种小型的高速串行接口，用于与交换机、路由器等设备进行数据传输。
SFP插槽通常可插拔，方便维护和更换。
2. GBIC接口：GBIC（Gigabit Interface Converter）接口是一种大型的高速并行接口，主要用于与服务器、存储设备等进行数据传输。
GBIC插槽通常不可插拔，需要通过拆卸设备进行更换。
3. QSFP+接口：QSFP+（Quad Small Form-factor Pluggable Plus）接口是一种小型高速并行接口，用于与服务器、网络存储等设备进行数据传输。
QSFP+接口支持4路光纤传输，支持的数据传输速率高达40Gbps。
三、光模块的接口信号性质1. 差分信号传输：光模块的接口信号通常采用差分信号传输的方式，以提高传输质量和抗干扰能力。
差分信号通常由正向和反向两个信号构成，其中正向信号为高电平，反向信号为低电平。
2. 低电平有效：光模块的很多信号都是低电平有效的，包括TX Disable、RX LOS和TX Fault等信号。
SFP光模块及光接收器知识介绍
SFP光模块及光接收器知识介绍SFP光模块是一种小型的光收发器件，也称为小型可插拔光模块（Small Form-Factor Pluggable），属于一种标准化的模块化接口。
它是用于光纤通信的一种光收发模块，常被用于以太网、光纤通信和储存领域。
SFP光模块的主要功能是将电信号转换成光信号进行传输。
SFP光模块的光接收器主要由光敏探测器、放大器和限幅器组成。
光敏探测器负责将光信号转换成电信号，而放大器用于放大弱电信号，使其达到足够的强度。
限幅器主要用于对电信号进行限幅处理，以确保接收到的信号在一定的范围内。
光接收器还可能包含一些辅助器件，如滤波器、补偿电路等，以提高性能。
SFP光模块有几种不同的类型，包括SFP、SFP+、SFP28、SFP56等。
它们主要区别在于每秒传输数据的速率和传输距离的范围。
SFP模块的传输速率通常为1Gb/s，而SFP+模块可实现10Gb/s的传输速率。
SFP28和SFP56模块则可以实现分别为25Gb/s和56Gb/s的传输速率。
对于使用SFP光模块的设备，光接收器也是非常重要的一部分。
光接收器是将光信号转换成电信号的关键组件。
它通常由光敏探测器、电流放大器和限幅器组成。
光敏探测器是最核心的部分，它能够将光信号转换成电流信号。
电流放大器用于将电流信号放大，使其能够被识别和处理。
限幅器通常用于对电流信号进行限幅处理，以确保接收到的信号在一定的范围内。
光接收器的性能对于光纤通信的稳定性和质量起着重要的作用。
一个好的光接收器应该具备高灵敏度、高质量因数和低亮度噪声等特点，以确保光信号能够被准确地识别和处理。
在实际应用中，光接收器的性能往往会受到一些因素的影响，如光纤损耗、光源功率和光接收器的位置等。
因此，在选择和使用光接收器时，应该综合考虑这些因素，以保证光纤通信的稳定性和可靠性。
总结起来，SFP光模块和光接收器是光纤通信中重要的组成部分。
SFP光模块通过将电信号转换成光信号进行传输，实现了远距离的数据传输。
sfp28电气标准
sfp28电气标准
SFP28电气标准是指SFP28光模块的电气规范。
SFP28
光模块是一种可热插拔的、能对光信号进行转换的光模块，主要应用于高密度、高速率的数据中心和云计算中心网络中。
SFP28电气标准主要规定了SFP28光模块的电压、电流、传输速率、接口类型、接口协议等方面的电气性能参数和规范。
这些规范确保了SFP28光模块在不同设备和应用环境中的兼容性和互操作性。
具体来说，SFP28电气标准的主要内容包括：
1. 电压范围：SFP28光模块的电压范围一般在+3.3V和+5V之间。
2. 电流消耗：SFP28光模块的电流消耗因速率和型号而异，但一般不超过1A。
3. 传输速率：SFP28光模块支持多种传输速率，如
1Gbps、10Gbps等。
4. 接口类型：SFP28光模块采用LC接口，支持双通道四通道并行传输。
5. 接口协议：SFP28光模块支持多种协议，如以太网、光纤通道、CPRI等。
总之，SFP28电气标准是为了确保SFP28光模块在各种
设备和应用环境中的兼容性和互操作性而制定的一系列规范。
sfp+接口定义
sfp+接口定义
摘要：
1.SFP+接口的定义与概述
2.SFP+接口的主要特点
3.SFP+接口的类型与应用
4.SFP+接口的优势与未来发展
正文：
一、SFP+接口的定义与概述
SFP+（Small Form-factor Pluggable）接口，即小型可插拔格式接口，是一种高速、短距离的光纤通信接口。
它主要应用于光纤网络中的数据传输和通信系统，为光纤设备提供了一种灵活、可扩展的连接方式。
二、SFP+接口的主要特点
1.小型化：SFP+接口具有体积小、重量轻的特点，便于安装和维护。
2.热插拔：SFP+接口支持热插拔功能，无需断电即可进行模块的更换，提高了系统的可维护性和稳定性。
3.速率高：SFP+接口支持多种速率，如1G、10G、40G 等，满足不同应用场景的需求。
4.传输距离：SFP+接口的传输距离一般为200 米至1000 米，可根据实际需求选择合适的模块。
5.多功能：SFP+接口支持多种光纤类型，如单模、多模等，满足不同应用场景的需求。
三、SFP+接口的类型与应用
1.类型：根据速率和传输距离的不同，SFP+接口可分为多种类型，如1G SFP+、10G SFP+、40G SFP+等。
2.应用：SFP+接口广泛应用于光纤通信网络中的设备，如光纤交换机、光纤路由器、光纤传输系统等。
四、SFP+接口的优势与未来发展
1.优势：SFP+接口具有体积小、速率高、传输距离适中、可维护性强等优点，成为了光纤通信网络中的主流接口。
2.未来发展：随着光纤通信技术的不断发展，SFP+接口将会继续提高速率和传输距离，满足未来光纤通信网络的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SFP光模块电气接口参数详解电口是一种标准的热插拔口，做成金手指的电路板，如下图所示：
引脚定义
电气接口
电源：
VCCT和VCCR分别是发射和接受部分电源，要求3.3V±5%，最大供电电流300mA以上。
电感的直流阻抗应该小于1欧姆，确保SFP的供电电压稳定在3.3V。
推荐的滤波网络，可以保证插拔模块时的浪涌小于30mA。
VCCT和VCCR可以在模块内相连。
发射和接收的地可以在模块内相连。
差分输入/输出：
TD-/+是发射部分差分信号输入,采用交流耦合,差分线具有100欧姆输入阻抗。
差分输入信号摆幅范围500mV~2400mV。
RD-/+接受部分差分信号输出,采用交流耦合,差分线具有100欧姆输入阻抗。
差分输出信号摆幅范围370~2000mV。
I2C总线：
Rate_Select：接收部分速率选择。
Mod_Def(0)：接地
Mod_Def(1)：I2C的时钟线.应该在主板上由4.7K~10K电阻上拉至VCC
Mod_Def(2)：I2C的数据线.应该在主板上由4.7K~10K电阻上拉至VCC。
状态控制信号：
TX_Fault：开集/漏极输出,需要在主板上由4.7K~10K电阻上拉至2~VCC+0.3V。
激光器失效时为高电平，正常工作时为低电平( <0.8V )。
TX_Disable：关断使能输入.需要在模块内由4.7K~10K电阻上拉至2~VCC+0.3V。
低电平(0~0.8) 正常工作
高电平(2~3.465)关断
悬空：关断
LOS：开集/漏极输出,需要4.7K~10K电阻上拉至2~VCC+0.3V。
当输入光功率低于最差接受光功率时，高电平告警。
推荐接口电路：。
