51单片机数码管显示程序设计

合集下载

基于51单片机的led数码管动态显示

基于51单片机的led数码管动态显示

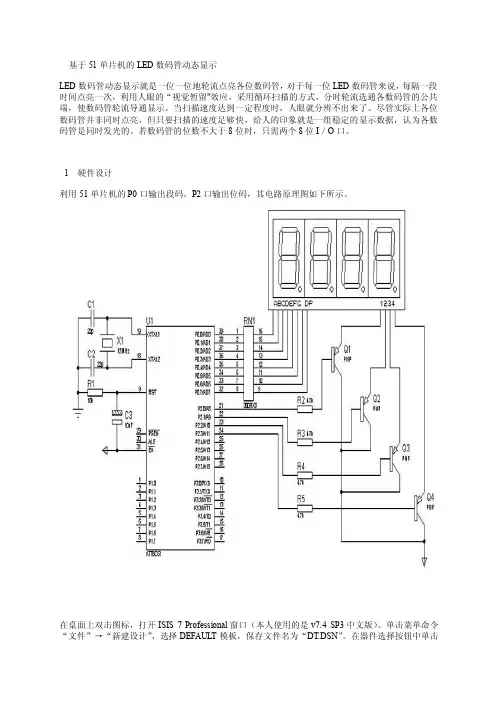

基于51单片机的LED数码管动态显示LED数码管动态显示就是一位一位地轮流点亮各位数码管,对于每一位LED数码管来说,每隔一段时间点亮一次,利用人眼的“视觉暂留"效应,采用循环扫描的方式,分时轮流选通各数码管的公共端,使数码管轮流导通显示。

当扫描速度达到一定程度时,人眼就分辨不出来了。

尽管实际上各位数码管并非同时点亮,但只要扫描的速度足够快,给人的印象就是一组稳定的显示数据,认为各数码管是同时发光的。

若数码管的位数不大于8位时,只需两个8位I/O口。

1 硬件设计利用51单片机的P0口输出段码,P2口输出位码,其电路原理图如下所示。

在桌面上双击图标,打开ISIS 7 Professional窗口(本人使用的是v7.4 SP3中文版)。

单击菜单命令“文件”→“新建设计”,选择DEFAULT模板,保存文件名为“DT.DSN”。

在器件选择按钮中单击“P”按钮,或执行菜单命令“库”→“拾取元件/符号”,添加如下表所示的元件。

51单片机A T89C51 一片晶体CRYSTAL 12MHz 一只瓷片电容CAP 22pF 二只电解电容CAP-ELEC 10uF 一只电阻RES 10K 一只电阻RES 4.7K 四只双列电阻网络Rx8 300R(Ω) 一只四位七段数码管7SEG-MPX4-CA一只三极管PNP四只若用Proteus软件进行仿真,则上图中的晶振和复位电路以及U1的31脚,都可以不画,它们都是默认的。

在ISIS原理图编辑窗口中放置元件,再单击工具箱中元件终端图标,在对象选择器中单击POWER 和GROUND放置电源和地。

放置好元件后,布好线。

左键双击各元件,设置相应元件参数,完成电路图的设计。

2 软件设计LED数码管动态显示是一位一位地轮流点亮各位数码管的,因此要考虑每一位点亮的保持时间和间隔时间。

保持时间太短,则发光太弱而人眼无法看清;时间太长,则间隔时间也将太长(假设N位,则间隔时间=保持时间X(N-1)),使人眼看到的数字闪烁。

51单片机中4个数码管的显示实验

51单片机中4个数码管的显示实验

51单片机中4个数码管的显示实验一、实验目的:1、看懂电路原理图,明白4个共阳数码管的编程方式。

2、看懂参考程序,学会使用扫描法来对4个数码管进行扫描显示。

学会使用定时器。

二、实验设备:51通用实验板一个,51仿真器一个,40针仿真头一个,12V电源一个,串口线一条。

三、实验电路原理图:四、实验内容:4个数码管一次显示4个数字,下一次加4进行显示,数字最大为9,到9再从0重新进行显示。

中间有一定的时间延时。

改变数据用定时器进行设置。

五、实验步骤:安实物图的形式把实验设备连接在一起。

六、参考程序:;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;4个数码管的显示实验;使用70H,71H,72H,73H进行数码管显示数据存储。

75H进行定时器定时时间设置,发光二极管L1进行亮灭显示改变数据标志。

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;SETTIM EQU 75H;定时时间长短设定ORG 0000HLJMP MAINORG 000BHLJMP TIM0;定时器0中断ORG 0030HMAIN: ;主程序MOV SP,#07HMOV SETTIM ,#00HLCALL INIT;初始化数据MOV TMOD,#01H;设值定时器0MOV TH0,#00H;定时初值MOV TL0,#00HSETB EA;开总中断SETB ET0;开中断SETB TR0;开始定时器STAR:LCALL DISPLJMP STAR;****************************************;显示子程序DISP: MOV R0,#0FEHMOV R1,#70HDISP1:MOV A,R0MOV P2,AMOV A,@R1MOV DPTR,#TABMOVC A,@A+DPTRMOV P0,ALCALL DLYSINC R1MOV A,R0RL AMOV R0,AJB ACC.4,DISP1RET;***************************************;定时器0中断程序TIM0:CLR TR0CLR EAMOV A,SETTIMINC ACJNE A,#9,TM1LCALL CHGMOV A,#00HCPL P1.0;定时器运行标志,使L1灯不断闪动TM1: MOV SETTIM,AMOV TH0,#00HMOV TL0,#00HSETB EASETB TR0RETI;****************************改变要显示的值CHG:MOV R0,#70HMOV R3,#04HCH1:MOV A,@R0INC ACJNE A,#0AH,CH2MOV A,#00HCH2:MOV @R0,AINC R0DJNZ R3,CH1RET;********************************************;初始化程序INIT: ;初始化70H---73H中的数据,使用R0,R1,R3MOV R0,#00H;数据初值MOV R3,#04HMOV R1,#70H;4个数码管数据存储地址IN0:MOV A,R0MOV @R1,AINC R0INC R1DJNZ R3,IN0RET;*****************************************;延时程序DLYS: MOV R6,#5DLYS0:MOV R5,#150DJNZ R5,$DJNZ R6,DLYS0RET;*****************************************;数据表TAB:DB 0C0H,0F9H,0A4H,0B0H; 0,1,2,3DB 99H,92H,82H,0F8H;?,5,6,7DB 80H,90H,88H,83H;?,9,A,BDB 0C6H,0A1H,86H,8EH;C,D,E,FDB 8CH,89H,07fh,0bFH;P,H,.,-11001011END七、思考:修改一下程序,使用定时器2进行定时改变数据进显示。

51单片机数码管显示程序设计

51单片机数码管显示程序设计

练习3主程序参考:
ORG 0000H LJMP START ORG 000BH LJMP T0SERV ;T0中断入口 ORG 0030H START: MOV SP,#50H ;初始化堆栈 LCALL INIT ;初始化 MOV DISBUF,#0 MOV DISBUF+1,#1 MOV DISBUF+2,#2 MOV DISBUF+3,#3 MOV DISBUF+4,#4 MOV DISBUF+5,#0 MOV FLASH,#11000000B MOV R0,#0 LOOP: MOV DISBUF+5,R0 LCALL DELAY INC R0 CJNE R0,#10,LOOP MOV R0,#0 AJMP LOOP
恢复现场
返回
动态显示参考程序1:定义变量
;--------------------------------------------------------;动态显示程序 ;--------------------------------------------------------;全局变量定义 FLAG EQU 20H ;标志位 DISSEG EQU P0 ;显示段驱动 DISBIT EQU P2 ;显示位驱动P2.7-P2.2 DISBUF EQU 21H ;显示缓冲区首地址21H-26H DISBITBUF EQU 27H ;当前显示位计数器0-5 FLASH EQU 28H ;闪烁控制xxxxxx00,将x=1闪烁,=0不闪 ;小数点的处理: ;若显示‘3’,缓冲区放‘3’,若显示‘3.’,缓冲区放‘3+80H’, 最高位为1 S_PULSE EQU FLAG.0 ;秒脉冲 CNT_2D5MS EQU 2FH ;2.5MS计数器 CNT_10MS1 EQU 30H ;10MS计数器 CN_0D5S EQU 31H ;0.5秒计数器 ;----------------------------------------------------------

51单片机(四位数码管的显示)程序

51单片机(四位数码管的显示)程序

51单片机(四位数码管的显示)程序基于单片机V1或V2实验系统,编写一个程序,实现以下功能:1)首先在数码管上显示“P_ _ _”4个字符;2)等待按键,如按了任何一个键,则将这4个字符清除,改为显示“0000”4个字符(为数字的0)。

最佳答案下面这个程序是4x4距阵键盘,LED数码管显示,一共可以到0-F显示,你可以稍微改一下就可以实现你的功能了,如还有问题请发信息,希望能帮上你!#include<at89x52.h>unsigned char codeDig[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1 ,0x86,0x8e}; //gongyang数码管0-F 代码unsigned char k; //设置全局变量k 为键盘的键值/************************************键盘延时函数****************************/void key_delay(void) //延时函数{int t;for(t=0;t<500;t++);}/************************************键盘扫描函数******************************/void keyscan(void) //键盘扫描函数{unsigned char a;P2 = 0xf0; //键盘初始化if(P2!=0xf0) //有键按下?{key_delay(); //延时if(P2!=0xf0) //确认真的有键按下?{P2 = 0xfe; //使行线P2.4为低电平,其余行为高电平key_delay();a = P2; //a作为缓存switch (a) //开始执行行列扫描{case 0xee:k=15;break;case 0xde:k=11;break;case 0xbe:k=7;break;case 0x7e:k=3;break;default:P2 = 0xfd; //使行线P2.5为低电平,其余行为高电平a = P2;switch (a){case 0xed:k=14;break;case 0xdd:k=10;break;case 0xbd:k=6;break;case 0x7d:k=2;break;default:P2 = 0xfb; //使行线P2.6为低电平,其余行为高电平a = P2;switch (a){case 0xeb:k=13;break;case 0xdb:k=9;break;case 0xbb:k=5;break;case 0x7b:k=1;break;default:P2 = 0xf7; //使行线P2.7为低电平,其余行为高电平a = P2;switch (a){case 0xe7:k=12;break;case 0xd7:k=8;break;case 0xb7:k=4;break;case 0x77:k=0;break;default:break;}}}break;}}}}/****************************** ***主函数*************************************/ void main(void){while(1){keyscan(); //调用键盘扫描函数switch(k) //查找按键对应的数码管显示代码{case 0:P0=Dig[0];break;case 1:P0=Dig[1];break;case 2:P0=Dig[2];break;case 3:P0=Dig[3];break;case 4:P0=Dig[4];break;case 5:P0=Dig[5];break;case 6:P0=Dig[6];break;case 7:P0=Dig[7];break;case 8:P0=Dig[8];break;case 9:P0=Dig[9];break;case 10:P0=Dig[10];break;case 11:P0=Dig[11];break;case 12:P0=Dig[12];break;case 13:P0=Dig[13];break;case 14:P0=Dig[14];break;case 15:P0=Dig[15];break;default:break; //退出}}}/**********************************end***************************************/。

51单片机实现数码管0-7显示

51单片机实现数码管0-7显示

原理图程序#include <reg51.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned intuchar code SEG[]= {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};void delay(){uint i;for(i=0;i<520;i++); }main(){while(1){uchar i;P3=0x7f;for(i=0;i<8;i++){P3=_crol_(P3,1);P0=SEG[i];DELAY();}}}教你如何用WORD文档(2012-06-27 192246)转载▼标签:杂谈1. 问:WORD 里边怎样设置每页不同的页眉?如何使不同的章节显示的页眉不同?答:分节,每节可以设置不同的页眉。

文件――页面设置――版式――页眉和页脚――首页不同。

2. 问:请问word 中怎样让每一章用不同的页眉?怎么我现在只能用一个页眉,一改就全部改了?答:在插入分隔符里,选插入分节符,可以选连续的那个,然后下一页改页眉前,按一下“同前”钮,再做的改动就不影响前面的了。

简言之,分节符使得它们独立了。

这个工具栏上的“同前”按钮就显示在工具栏上,不过是图标的形式,把光标移到上面就显示出”同前“两个字来。

3. 问:如何合并两个WORD 文档,不同的页眉需要先写两个文件,然后合并,如何做?答:页眉设置中,选择奇偶页不同与前不同等选项。

4. 问:WORD 编辑页眉设置,如何实现奇偶页不同比如:单页浙江大学学位论文,这一个容易设;双页:(每章标题),这一个有什么技巧啊?答:插入节分隔符,与前节设置相同去掉,再设置奇偶页不同。

5. 问:怎样使WORD 文档只有第一页没有页眉,页脚?答:页面设置-页眉和页脚,选首页不同,然后选中首页页眉中的小箭头,格式-边框和底纹,选择无,这个只要在“视图”――“页眉页脚”,其中的页面设置里,不要整个文档,就可以看到一个“同前”的标志,不选,前后的设置情况就不同了。

max7219驱动数码管程序(51单片机+STM32 MAX7219数码管程序案例)

max7219驱动数码管程序(51单片机+STM32 MAX7219数码管程序案例)
SPI1_InitStructure.SPI_Mode=SPI_Mode_Master;//设置SPI工作模式;设置为主SPI
SPI1_InitStructure.SPI_FirstBit=SPI_FirstBit_MSB; //高位MSB在先
SPI1_InitStructure.SPI_CPOL = SPI_CPOL_High; //选择了串行时钟的稳态,时钟悬空高
*功能:STM32_SPI1硬件配置初始化
*入口参数:无
*出口参数:无
*说明:STM32_SPI1硬件配置初始化,使用3V3
****************************************************************************/
void SPI1_Init(void)
SPI1_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;//数据捕获于第二个时钟沿
SPI1_InitStructure.SPI_NSS = SPI_NSS_Soft;CPolynomial = 7;//CRC值计算的多项式
RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1,ENABLE);
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_3;
GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;
GPIO_Init(GPIOA,GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7;//SPI1相关引脚

51单片机数码管显示及矩阵键盘扫描程序

51单片机数码管显示及矩阵键盘扫描程序

51单片机数码管显示及矩阵键盘扫描程序硬件实验十一八段数码管实验一、实验任务1、在静态数码管上轮流显示数字0-9。

2、在两个4位数码管上动态显示数字0-9二、流程图及程序静态显示:流程图:程序代码:#include#define uchar unsigned chucharcodevalue[10]={0xC0,0xF9,0xA4,0xB0,0X99,0x92,0x82,0xF8,0 x80,0x90};//0 -9数码管显示段码void delay(char x) //延时子程序{uchar i;for(i=0;i<200;i++);}main() //主函数{int i;while(1){for(i=0;i<10;i++) //显示0-9{P0=codevalue[i];delay(500); //延时1秒}}}动态显示:#include#includetab1[]={0x3f,0x06,0x5b,0x4f,0x66,0x6D,0x7D,0x07,0x7f,0x6f}; //数码管显示数字字段unsigned char tab2[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//片选字段unsigned char i,k,j,x;void delay(x); //声明延时子函数void main() //主函数{while(1){for(i=0;i<8;i++) //显示0-7{ P1=tab1[i];P0=tab2[i];delay(5); //延时}P1=tab1[8]; P0=tab2[0]; delay(5); //显示8-9P1=tab1[9]; P0=tab2[1]; delay(5);}}void delay(x) //延时函数定义{do{for(j=0;j<250;j++)for(k=0;k<250;k++);}}硬件实验十二矩阵键盘扫描显示一、实验任务1、把矩阵键盘上的按键输入的键码在静态数码管上显示出来。

51单片机-数码管显示

51单片机-数码管显示
P2=0x00; P0=0x03; delay(400); P0=0x9f; delay(400); P0=0x25; delay(400);
} void delay(int x) {
int i,j; for(i=0;i<x;i++)
for(j=1;j<120;j++); }
LED字型显示代码表
段符号
十六进制代码
显示 dp
g
f
e
d
c
b
a 共阴极 共阳极
0
0
1
0
2
0
3
0
4
0
5
0
6
0
7
0
8
0
9
0
A0
b
0
C0
d
0
E0
F
0
H0
P0
0
1
1
1
1
1
1
3FH
C0H
0
0
0
0
1
1
0
06H
F9H
1
0
1
1
0
1
1
5BH
A4H
1
0
0
1
1
1
1
4FH
B0H
1
1
0
0
1
Hale Waihona Puke 1066H
99H
1
1
0
1
1
0
1
6DH 92H
1
1
1
1
1
0
1
7DH
1. 静态显示的特点
静态显示就是单片机将所要显示的数据送出去后,数码管始终显示 该数据(不变),到下一次显示时,再传送一次新的显示数据。

数码管静态显示程序源码解读

数码管静态显示程序源码解读

数码管静态显示程序源码解读数码管是一种常见的数字显示器件,它可以用来显示数字、字母、符号等信息。

在很多电子设备中,数码管都扮演着重要的角色。

本文将介绍数码管静态显示程序的源码,并对其进行解读。

数码管静态显示程序的源码如下:```#include <reg52.h>sbit D1 = P2^0;sbit D2 = P2^1;sbit D3 = P2^2;sbit D4 = P2^3;void main(){unsigned char num = 0;while(1){D1 = num % 10 == 1 ? 1 : 0;D2 = num % 10 == 2 ? 1 : 0;D3 = num % 10 == 3 ? 1 : 0;D4 = num % 10 == 4 ? 1 : 0;num++;if(num == 100){num = 0;}}}```该程序使用了51单片机的寄存器编程方式,通过控制P2口的四个引脚来控制数码管的显示。

其中,sbit是单片机中的一种特殊类型,用于定义单个引脚的输入输出状态。

在程序的主函数中,首先定义了一个无符号字符型变量num,并将其初始化为0。

然后进入一个无限循环,每次循环都会对num进行加1操作。

当num等于100时,将其重新赋值为0,以实现循环显示的效果。

在每次循环中,程序通过对num取模运算来判断应该显示哪些数字。

例如,当num % 10等于1时,将D1引脚设置为1,否则设置为0。

同理,对于D2、D3、D4引脚也进行了类似的操作。

这样就可以实现静态显示数字的效果。

需要注意的是,该程序只能显示0~4这五个数字,因为它只使用了四个引脚来控制数码管的显示。

如果要显示更多的数字,需要使用更多的引脚或者采用其他的显示方式。

数码管静态显示程序是一种比较简单的程序,通过对单片机的引脚进行控制,可以实现数字的静态显示。

对于初学者来说,这是一个很好的练手项目,可以帮助他们更好地理解单片机的编程原理。

以51单片机为核心的DS18B20的数码管显示温度程序+Proteus仿真

以51单片机为核心的DS18B20的数码管显示温度程序+Proteus仿真

//DS18B20的读写程序,数据脚P3.3 ////温度传感器18B20汇编程序,采用器件默认的12位转化////最大转化时间750微秒,显示温度-55到+125度,显示精度////为0.1度,显示采用4位LED共阳显示测温值////P0口为段码输入,P24~P27为位选///***************************************************/#include "reg51.h"#include "intrins.h" //_nop_();延时函数用#define Disdata P0 //段码输出口#define discan P2 //扫描口#define uchar unsigned char#define uint unsigned intsbit DQ=P3^3; //温度输入口sbit DIN=P0^7; //LED小数点控制uint h;uchar flag;//**************温度小数部分用查表法***********//uchar code ditab[16]={0x00,0x01,0x01,0x02,0x03,0x03,0x04,0x04,0x05,0x06,0x06,0x07,0x08,0x08,0x09,0x09};//uchar code dis_7[12]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff,0xbf};//共阳LED段码表"0" "1" "2" "3" "4" "5" "6" "7" "8" "9" "不亮" "-" uchar code scan_con[4]={0x7f,0xbf,0xdf,0xef}; //列扫描控制字uchar data temp_data[2]={0x00,0x00}; //读出温度暂放uchar data display[5]={0x00,0x00,0x00,0x00,0x00}; //显示单元数据,共4个数据和一个运算暂用///////***********11微秒延时函数**********///void delay(uint t){for(;t>0;t--);}///***********显示扫描函数**********/scan(){char k;for(k=0;k<4;k++) //四位LED扫描控制{Disdata=0xff;Disdata=dis_7[display[k]];if(k==1){DIN=0;}discan=scan_con[k];delay(90);discan=0xff;}}/////***********18B20复位函数**********/ow_reset(void){char presence=1;while(presence){while(presence){DQ=1;_nop_();_nop_();DQ=0; //delay(50); // 550usDQ=1; //delay(6); // 66uspresence=DQ; // presence=0继续下一步}delay(45); //延时500uspresence = ~DQ;}DQ=1;}/////**********18B20写命令函数*********///向1-WIRE 总线上写一个字节void write_byte(uchar val){uchar i;for (i=8; i>0; i--) //{DQ=1;_nop_();_nop_();DQ = 0;_nop_();_nop_();_nop_();_nop_();_nop_();//5us DQ = val&0x01; //最低位移出delay(6); //66usval=val/2; //右移一位}DQ = 1;delay(1);}///*********18B20读1个字节函数********///从总线上读取一个字节uchar read_byte(void){uchar i;uchar value = 0;for (i=8;i>0;i--){DQ=1;_nop_();_nop_();value>>=1;DQ = 0; //_nop_();_nop_();_nop_();_nop_(); //4usDQ = 1;_nop_();_nop_();_nop_();_nop_(); //4us if(DQ)value|=0x80;delay(6); //66us}DQ=1;return(value);}///***********读出温度函数**********///read_temp(){ow_reset(); //总线复位write_byte(0xCC); // 发Skip ROM命令write_byte(0xBE); // 发读命令temp_data[0]=read_byte(); //温度低8位temp_data[1]=read_byte(); //温度高8位ow_reset();write_byte(0xCC); // Skip ROMwrite_byte(0x44); // 发转换命令}///***********温度数据处理函数**********/ void work_temp(){uchar n=0;uchar doth,dotl;uchar flag3=1,flag2=1; //数字显示修正标记if((temp_data[1]&0xf8)!=0x00){temp_data[1]=~(temp_data[1]);temp_data[0]=~(temp_data[0])+1;n=1;flag=1;}//负温度求补码if(temp_data[0]>255){temp_data[1]++;}display[4]=temp_data[0]&0x0f;display[0]=ditab[display[4]];doth=display[0]/10;dotl=display[0]%10;display[4]=((temp_data[0]&0xf0)>>4)|((temp_data[1]&0x07)<<4); display[3]=display[4]/100;display[2]=display[4]/10%10;display[1]=display[4]%10;if(!display[3]){display[3]=0x0a;flag3=0;if(!display[2]){display[2]=0x0a;flag2=0;}}//最高位为0时都不显示if(n){display[3]=0x0b;//负温度时最高位显示"-"flag3=0;}}/////**************主函数****************/main(){Disdata=0xff; //初始化端口discan=0xff;for(h=0;h<4;h++){display[h]=8;}//开机显示8888ow_reset(); // 开机先转换一次write_byte(0xCC); // Skip ROMwrite_byte(0x44); // 发转换命令for(h=0;h<500;h++){scan();} //开机显示"8888"2秒while(1){read_temp(); //读出18B20温度数据work_temp(); //处理温度数据scan(); //显示温度值2秒}}////*********************结束**************************//。

51单片机数码管的程序代码

51单片机数码管的程序代码
for (x=s;x>0;x--) for (y=100;y>0;y--);
}
3.依次流水作业
#include <reg52.h>
#define uchar unsigned char
#define uint unsigned int
sbit line= P1^3; //点阵
sbit led= P1^2;
duan=1; P0=table[shi]; _nop_();
//显示十位
_nop_(); _nop_(); duan=0; P0=0xff; wei=1; P0=0xFb; wei=0; delay(3);
duan=1; P0=table[ge]; _nop_(); _nop_(); _nop_(); duan=0; P0=0xff; wei=1; P0=0xF7; wei=0; delay(3);
unsigned char code weisn[]=
{
0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};
uint y,s,a,b;
void delay ( uint);
void main ()
{
P0=0X00;
line=0;//关闭点阵
P0=0xff; led=0;//关闭 led
5,DS18B20 温度计程序代码
#include "reg52.h"
#include "intrins.h"
#define uchar unsigned char
#define uint unsigned int
sbit ds=P1^4; //18B20 信号端口 sbit duan=P1^0; //数码管段码控制端

51单片机(四位数码管的显示)程序

51单片机(四位数码管的显示)程序

51单片机(四位数码管的显示)程序基于单片机V1或V2实验系统,编写一个程序,实现以下功能:1)首先在数码管上显示“P_ _ _”4个字符;2)等待按键,如按了任何一个键,则将这4个字符清除,改为显示“0000”4个字符(为数字的0)。

最佳答案下面这个程序是4x4距阵键盘,LED数码管显示,一共可以到0-F显示,你可以稍微改一下就可以实现你的功能了,如还有问题请发信息,希望能帮上你!#include<at89x52.h>unsigned char codeDig[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1 ,0x86,0x8e}; //gongyang数码管0-F 代码unsigned char k; //设置全局变量k 为键盘的键值/************************************键盘延时函数****************************/void key_delay(void) //延时函数{int t;for(t=0;t<500;t++);}/************************************键盘扫描函数******************************/void keyscan(void) //键盘扫描函数{unsigned char a;P2 = 0xf0; //键盘初始化if(P2!=0xf0) //有键按下?{key_delay(); //延时if(P2!=0xf0) //确认真的有键按下?{P2 = 0xfe; //使行线P2.4为低电平,其余行为高电平key_delay();a = P2; //a作为缓存switch (a) //开始执行行列扫描{case 0xee:k=15;break;case 0xde:k=11;break;case 0xbe:k=7;break;case 0x7e:k=3;break;default:P2 = 0xfd; //使行线P2.5为低电平,其余行为高电平a = P2;switch (a){case 0xed:k=14;break;case 0xdd:k=10;break;case 0xbd:k=6;break;case 0x7d:k=2;break;default:P2 = 0xfb; //使行线P2.6为低电平,其余行为高电平a = P2;switch (a){case 0xeb:k=13;break;case 0xdb:k=9;break;case 0xbb:k=5;break;case 0x7b:k=1;break;default:P2 = 0xf7; //使行线P2.7为低电平,其余行为高电平a = P2;switch (a){case 0xe7:k=12;break;case 0xd7:k=8;break;case 0xb7:k=4;break;case 0x77:k=0;break;default:break;}}}break;}}}}/****************************** ***主函数*************************************/ void main(void){while(1){keyscan(); //调用键盘扫描函数switch(k) //查找按键对应的数码管显示代码{case 0:P0=Dig[0];break;case 1:P0=Dig[1];break;case 2:P0=Dig[2];break;case 3:P0=Dig[3];break;case 4:P0=Dig[4];break;case 5:P0=Dig[5];break;case 6:P0=Dig[6];break;case 7:P0=Dig[7];break;case 8:P0=Dig[8];break;case 9:P0=Dig[9];break;case 10:P0=Dig[10];break;case 11:P0=Dig[11];break;case 12:P0=Dig[12];break;case 13:P0=Dig[13];break;case 14:P0=Dig[14];break;case 15:P0=Dig[15];break;default:break; //退出}}}/**********************************end***************************************/。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

;0 ;1 ;2 ;3 ;4 ;5 ;6 ;7 ;8 ;9
多位数码管动态显示电路原理图
实验板数码管连接示意图
+5V
P2.7 P2.6 com1 P2.5 com2 P2.4 com3 P2.3 com4 P2.2 com5 com6
位驱动
段驱动
P0.0 P0.1 P0.2 P0.3 P0.4 P0.5 P0.6 P0.7 a b c d e f g dp
六位共阳极数码管模块 相同的段驱动端都并联在 一起。
在第一位上显示5
+5V
P2.7
0
P2.6 com1
1
P2.5 com2
1
P2.4 com3
1
P2.3 com4
1
P2.2 com5 com6
1
位驱动P2.7输出0 段驱动P0口输出“5”的段 码“10010010B” 0 1 0 0 1 0 0 1
动态显示参考程序3:中断服务程序
;----------2.5MS中断服务程序=动态显示------T0SERV: MOV TL0,#05H MOV TH0,#0F7H PUSH PSW ;保护现场 PUSH ACC PUSH DPH PUSH DPL SETB RS0 ;中断服务使用工作寄存器组1 CLR RS1 ;-----------计算时间---------------------------INC CNT_2D5MS ;2.5MS计数器 MOV A,CNT_2D5MS CJNE A,#4,T0SERV3 ;4x2.5ms=10ms MOV CNT_2D5MS,#0 INC CNT_10MS1 ;10MS计数+1 MOV A,CNT_10MS1 CJNE A,#50,T0SERV3 MOV CNT_10MS1,#0 INC CN_0D5S ;0.5秒计数 CPL S_PULSE ;秒脉冲,每0.5秒变化
C7数码管显示程序设计
山东职业学院
主要内容

发光二极管的工作参数 数码管的结构和工作原理 多位数码管动态显示电路原理图 编程练习:驱动一位数码管
发光二极管的工作参数
+5V
发光二极管正常发光时, 电流约为5~10mA,压 降1V左右。
500
P1.0
限流电阻 R=(5V-1V)/8mA=500 Ω
编程练习3


动态显示:前5位显示 01234,使前两位闪烁, 最后一位循环显示0- 9,变化速度自定。 提示:只需要在练习2 的基础上,改动主程 序。(利用双重循环 编一个延时程序)
主程序流程图
开始 初始化 显示012340
(FLASH)=11000000B
(R0)=0
(DISBUF+5)=(R0) 延时 (R0)+1 (R0)=10? Y (R0)=0 N
0 0 0 0 1 1 0 1
;共阳极7段数码管驱动段码表 ; pgfedcba TAB: DB 11000000B DB 11111001B DB 10100100B DB 10110000B DB 10011001B DB 10010010B DB 10000010B DB 11111000B DB 10000000B DB 10010000B
引脚输出低电平时,发光 二极管导通。
共阳极数码管
共阳极数码管的结构是:将8个发光二极管排 列成一个 “8.” 的形状,所有发光二极管阳极 连接在一起做公共端com,阴极作为各个段的 控制端a,b,c,d,e,f,g,dp。 com
a f g b
com
1
a
b
c
dp
e
d
c dp
a b c d e f g dp
练习3主程序参考:
ORG 0000H LJMP START ORG 000BH LJMP T0SERV ;T0中断入口 ORG 0030H START: MOV SP,#50H ;初始化堆栈 LCALL INIT ;初始化 MOV DISBUF,#0 MOV DISBUF+1,#1 MOV DISBUF+2,#2 MOV DISBUF+3,#3 MOV DISBUF+4,#4 MOV DISBUF+5,#0 MOV FLASH,#11000000B MOV R0,#0 LOOP: MOV DISBUF+5,R0 LCALL DELAY INC R0 CJNE R0,#10,LOOP MOV R0,#0 AJMP LOOP
动 态 显 示 参 考 程 序4: 中 断 服 务 程 序
;-----------显示处理--------------------------T0SERV3:ORL DISBIT,#11111100B ;熄灭显示 MOV A,DISBITBUF ;取当前显示位 INC A ;指向下一位,若(A)+1=6,使(A)=0 CJNE A,#6,T0SERV1 CLR A T0SERV1:MOV DISBITBUF,A MOV R0,#DISBUF ;取显示内容 ADD A,R0 MOV R0,A MOV A,@R0 ;A中为显示内容 MOV C,ACC.7 ;判断是否显示小数点 CLR ACC.7 MOV DPTR,#LEDTAB MOVC A,@A+DPTR ;取段码 JNC T0SERV2 CLR ACC.7 ;设置显示小数点 T0SERV2:MOV DISSEG,A ;送段码 ;闪烁控制 MOV A,FLASH ;取闪烁控制码 MOV R0,DISBITBUF ;将当前显示位的闪烁控制位移入c中 INC R0 T0SERV4:RLC A DJNZ R0,T0SERV4 JNC T0SERV5 ;C=1,闪烁 JNB S_PULSE,T0SERV5 ;S_PULSE=1时不显示 MOV DISSEG,#0FFH T0SERV5:MOV DPTR,#DISBITTAB ;取位驱动码 MOV A,DISBITBUF MOVC A,@A+DPTR ANL DISBIT,A ;送位驱动码 T0SERV0:POP DPL ;恢复现场 POP DPH POP ACC POP PSW RETI
P0.0 P0.1 P0.2 P0.3 P0.4 P0.5 P0.6 P0.7
a
b
c
d
e
f
g
dpΒιβλιοθήκη 编程练习1-驱动一位数码管
开始
要求:在第一位显示连续变 化的0-9,间隔时间自定。 参考课本P196页例1,在 keil中编程,生产HEX文件。 在proteus中观察运行结果。 (参考“ c6定时器应用程 序调试” 介绍的方法)
动 态 显 示 参 考 程 序5: 位 段 驱 动 码 表
;-------------------------------------;数码管位驱动代码表 DISBITTAB: DB 01111111B ;位1 DB 10111111B ;位2 DB 11011111B ;位3 DB 11101111B ;位4 DB 11110111B ;位5 DB 11111011B ;位6 ;-------------------------------------;共阳极数码管段驱动代码表 LEDTAB: DB 0C0H ;0 00 DB 0F9H ;1 01 DB 0A4H ;2 02 DB 0B0H ;3 03 DB 99H ;4 04 DB 92H ;5 05 DB 82H ;6 06 DB 0F8H ;7 07 DB 80H ;8 08 DB 90H ;9 09 DB 0FFH ;空 10 ;--------------------------------------
(2)使用27H单元记当前显示位(位号1-6)。
(3)使用28H单元控制位闪烁,1闪烁,0不闪烁。 (4)使用显示缓冲区单元最高位控制小数点显示,在 高位为1,表示该位显示小数点。 (5)fosc=11.0592MHz,使用定时器T0定时2.5ms进 行扫描速率控制。 (6)T0中断服务程序使用工作寄存器组1工作。
动态显示参考程序2:主程序
ORG 0000H LJMP START ORG 000BH LJMP T0SERV ;T0中断入口 ORG 0030H START: MOV SP,#50H ;初始化堆栈 LCALL INIT ;初始化 LOOP: MOV DISBUF,#1 MOV DISBUF+1,#2 MOV DISBUF+2,#3 MOV DISBUF+3,#4+80H;显示小数点 MOV DISBUF+4,#5 MOV DISBUF+5,#6 AJMP LOOP ;---------------初始化子程序----------------INIT: MOV R0,#2 ;清理内部RAM CLR A INIT1: MOV @R0,A INC R0 CJNE R0,#50H,INIT1 ;初始化定时器T0 ;f=11.0592MHz,2.5ms定时 MOV TMOD,#01H ;模式1 MOV TL0,#05H MOV TH0,#0F7H SETB TR0 ;启动 SETB ET0 ;开中断 SETB EA RET
(R0)=0 (A)=(R0) 查段码表, 取得段驱动码
段驱动码送P0口
P2.7=0 延时
(R0)+1
(R0)=10? Y (R0)=0 N
编程练习2-动态显示程序
T0中断
要求:显示123.456。
提示: (1)使用内部RAM21H-26H单元做显示缓冲区。
重装初值 保护现场 选工作寄存器组 熄灭显示 计算显示位 根据当前显示位 查得段驱动码 处理小数点 段驱动码送P0口 根据当前显示位 查得位驱动码 位驱动码送P2口
练习4中断T0服务程序中的1秒计数参考:
;-----------计算时间---------------------------INC CNT_2D5MS ;2.5MS计数器 MOV A,CNT_2D5MS CJNE A,#4,T0SERV3 ;4x2.5ms=10ms MOV CNT_2D5MS,#0 INC CNT_10MS1 ;10MS计数+1 MOV A,CNT_10MS1 CJNE A,#50,T0SERV3 MOV CNT_10MS1,#0 INC CN_0D5S ;0.5秒计数 CPL S_PULSE ;秒脉冲,每0.5秒变化 JNB S_PULSE,T0SERV3 INC SEC MOV A,SEC CJNE A,#60,T0SERV3 MOV SEC,#0 ;1秒计数
