场地土剪切波速测试报告
波速报告
西固区政府新陇嘉园钻孔波速测试报告建研地基基础工程有限责任公司2009年12月一、测试目的我单位对西固区政府新陇嘉园工程场地钻孔进行了波速测试，目的是为该工程的设计提供与场地有关的物理力学参数。
二、测场地概况测试场地位,于兰州市西固社区蔬菜综合市场院内。
该场地，地处黄河南岸二级阶地，地面平坦。
三、现场钻孔测试及结果1、钻孔测试方法及仪器设备场地地层波速测试，采用单孔分层连续检波法，即在钻孔内沿深度分层布置拾振器，并在孔口地面附近激振，测得不同深度的波速值和各地层的波速值。
激振方式为锤击法。
测试仪器由检波器和检测分析仪器组成。
⑴检波器：采用陕西省工程勘察地震研究院生产的井下撑靠附壁探头，内装三分量地震波检波器，固有频率27H Z。
⑵采集记录仪：采用中国科学院武汉岩土力学研究所生产的FDP204PL全封闭一体化浮点动测仪。
所选用的频率通带为0.1～250Hz，自动增益，采样周期400mS，采样长度为1K。
2、测试结果根据委托方要求，我们利用上述方法对JZ1、ZK15钻孔进行了地层波速测试，测试结果见附表。
其中，Vp为纵波速度（m/s），Vs为横波速度（m/s）。
从图中地层波速变化曲线可以看出，拟建场地不同土的波速值有差异，且同一层土的波速值又有随深度增加而增大的变化趋势。
等效剪切波速计算公式为：V se=d0/tt=∑(d i/v si) i=1,2,…,nv se—土层等效剪切波速（m/s）d0—计算深度（m），取覆盖层厚度和20m的较小者t—剪切波在地面至计算深度之间的传播时间d i—计算深度范围内,第i土层的厚度（m）v si—计算深度范围内,第i土层的剪切波速（m/s）n—计算深度范围内,土的分层数表1.钻孔覆盖层内等效剪切波速3、场地土类型和场地类别按波速划分根据地层剪切波速测试结果和中华人民共和国国家标准《建筑抗震设计规范GB50011—2001》规定，该场地场地土类型和场地类别划分，见表3和表4。
土层剪切波速度测试报告
**民生产业基地土层剪切波速度测试报告深圳市**有限公司二0一七年十月二十七日**民生产业基地土层剪切波速度测试报告测试：报告编写：审核：批准：深圳市**有限公司二0一七年十月二十七日测试单位地址：深圳市**号邮编：联系电话：联系人：目录1.前言 (1)2.测试目的及执行标准 (1)2.1测试目的 (1)2.2执行标准 (1)3.测试方法及仪器设备 (1)3.1测试方法 (1)3.2仪器设备 (2)4.测试结果 (2)5.地面脉动的卓越周期 (5)1.前言受深圳市**有限公司委托，我公司于2017年09月21日至017年09月29日对**民生产业基地场地进行了3个钻孔的土层剪切波速度测试工作。
波速测试孔附近场地内自上而下主要有如下岩土层：素填土、粉质黏土、全风化混合岩、强风化混合岩、中风化混合岩、微风化混合岩。
2.测试目的及执行标准2.1测试目的本次试验目的是提供地层剪切波波速，判定土的类型及建筑场地类别；提供场地卓越周期。
2.2执行标准《岩土工程勘察规范》（GB 50021-2001）(2009年版) 《建筑抗震设计规范》（GB 50011-2010）（2016年版）3.测试方法及仪器设备3.1测试方法本项目剪切波速度测试采用单孔检层法，将起振板置于距井口约1.0～1.5米处，并使其中点与井口的连线垂直于起振板，同时在其上面加压整体性较好的重物。
然后，锤击起振板产生纵波和剪切波(记录时通过调节仪器采样率对纵波和剪切波分开采集),并通过置于井内的三分向拾振器将土的振动历程输入电脑分析，获得各测点纵波和剪切波的到时，并利用下式计算相应剪切波速:Ｖi =(h i -h i-1)/(t i sin αi -t i-1sin αi-1) （1） 22sin i i ii D h h +=α （2）i=1......N其中h i ,t i 分别为第i 测点的深度和剪切波的走时,D 为起振板中点至孔口的垂直距离。
剪切波速汇报
剪切波速剪切波速是区别土动力学和土静力学的一个主要物理量。
它反映了土在动力影响下的惯性作用和波传行为。
因此也是反映土体在地震作用下行为反应的一个重要物理量。
土层的剪切波速Vs只与组成土层的骨架的性质有关, 而与孔隙中的充填物无关, 这是由剪切波的运动特点所决定的, 剪切波是由介质的质点垂直于传播方向的振动形式向前运动的,即后一个质点的振动是由前一个质点的振动产生的剪切作用力所推的。
剪切波的这一传播特性决定了它不能在气体或液体中传播, 因此, 剪切波速Vs与介性中是否含有气体或液体无关, 而只与土层骨架的性质有关。
土层的骨架性质变化是一个漫长的缓慢的渐变过程, 其性质是相对稳定的。
对于一种特定的土层而言, 它有比较稳定的剪切波速值, 它几乎不受时间及自然条件的影响。
所以, 剪切波速是衡量土层物理力学性质的一项硬指标。
在工程试验中，通常假定所试验的土层位均匀土层，或者各层均匀土体，在这种土体中，远离任何边界的波动，存在两种基本莫泰：压缩波（P波）和剪切波（S波），他们的传播速度取决于弹性介质的刚度和质量密度，即：V p=M=E1−υ（1）V s=Gρ（2）其中ρ为土体质量密度，M、G和E分别是约束、剪切模量和杨氏模量，υ为泊松比。
而在均质各向同性线弹性材料具有独特的弹性性质，因此知道弹性模量中的任意两种，就可由换算公式求出其他所有的弹性模量，由以上两公式知，我们以杨氏模量E和泊松比υ为变量，那么剪切模量G就可以表示为：G=E2(1+υ)（3）那么（2）式可变为：V s=E1（4）对比（1）式和（4）式，压缩波（P波）波速V p和和剪切波（S波）波速V s有公共因子 Eρ，因此归一化后，可得压缩波（P波）波速V p和和剪切波（S波）波速V s随泊松比变化的趋势图（图1），土层泊松比的取值范围是0.3~0.5。
图1. 压缩波（P波）波速V p和和剪切波（S波）波速V s随泊松比变化的趋势图由图1可以清晰地看出压缩波（P波）波速V p和和剪切波（S波）波速V s随泊松比的变化趋势，显然剪切波（S波）波速V s基本没有变化。
剪切波检测报告
剪切波检测报告本次模拟试验工程的任务是对土层剪切波速和地脉动卓越周期进行检测。
本次检测地点位于武汉市，委托单位为匿名单位。
本检测报告旨在对检测结果进行详细说明和建议。
二、检测原理及仪器1、土层剪切波速检测简介：本次检测采用的是地震勘探仪器，通过在地面上布置多个传感器，利用地震波在不同土层中传播速度不同的特性，测定土层的剪切波速。
2、地脉动卓越周期检测简介：本次检测采用的是强震动观测仪器，通过记录地面上的地震波动信号，分析不同频率下地面的振动情况，从而确定地脉动卓越周期。
三、检测依据本次检测依据为《建筑抗震设计规范》（GB -2010）和《工程勘察规范》（GB -2001）等相关标准。
四、建筑场区场地分类本次检测所在场地属于Ⅱ类场地，地基土层为粘性土，地下水位较深。
五、结论及建议通过本次检测，得出土层剪切波速和地脉动卓越周期的数据，结合场地分类和相关标准，对建筑抗震设计提出建议。
六、附图表本检测报告附有相关的图表，详细说明了检测数据和分析结果。
本次测试工程旨在评估拟建建筑场地的土类型和场地类别，并测试场地的卓越周期和振动幅值。
我公司受业主委托，承担了模拟试验工程钻孔的波速测试和地脉动测试工作。
我们使用单孔波速测试法对场地内的1#、2#钻孔进行剪切波波速测试，并在钻孔附近进行了地脉动测试。
在土层剪切波速检测方面，我们采用单孔法，利用已经钻好的钻孔，在井口1~3米处放置激振板，并在其上加压整体性较好的重物，然后锤击激振板产生剪切波。
通过置于井内的三分量拾振器将土的振动输入仪器，经电脑分析，获得各测点剪切波到时，经计算可得到各土层的剪切波速。
我们使用___生产的YL-SMT地震测试仪进行现场数据采集，并通过电脑分析得到各土层的剪切波速，进而确定建筑的场地类别。
在地脉动卓越周期检测方面，我们选择了具有代表性的1号和2号钻孔，在孔中进行土层剪切波速测试。
按规范要求，每一土层都至少有一个测点，当某一土层厚度较大时，每2米左右测一个点，在一个测试深度上重复测试多次，获得各孔土层剪切波速度随深度分布。
土层剪切波速模板

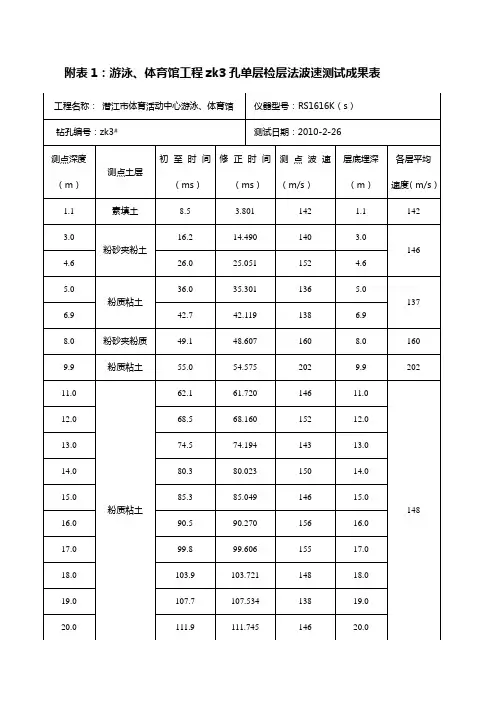

附表1：游泳、体育馆工程zk3孔单层检层法波速测试成果表附表2：游泳、体育馆工程zk29#孔单层检层法波速测试成果表单孔法剪切波速及地脉动测试报告工程名称：潜江市体育活动中心游泳、体育馆勘察单位：潜江市建筑设计院测试日期：2010年2月26日报告编写:工程负责:审核批准:湖北万钧工程技术有限责任公司2010年2月28日目录Ⅰ、文字部分一、前言二、测试方法原理三、仪器设备四、测试结果分析五、结论Ⅱ、图表部分附表1：单孔检层法波速测试成果表（zk3#）附表2：单孔检层法波速测试成果表（zk29#）潜江市体育活动中心游泳、体育馆波速及地脉动测试报告一、前言湖北万钧工程技术有限责任公司于2010年2月26日对潜江市体育活动中心游泳、体育馆工程的场地地层采用单孔法进行了剪切波波速原位测试工作,其目的为查明场地各土层的剪切波速（Vs）及场地的卓越周期（Tp）。
本次共测试2个孔位（zk3#、zk29#）。
本次提交的报告为zk3#、zk29#孔位的剪切波速测试结果。
二、测试依据《建筑抗震设计规范》(GB50011 ─ 2001)(2008年版)《地基动力特性测试规范》（GB/T 50269-97）三、方法原理1. 单孔法波速测试采用叩击法正反向击发震源板，震源板的底部制成搓板状，顶部压上适当的重物，激收水平距均为1.0米。
根据土层情况，根据工程情况及地质分层，采用三分量检波器每隔1～3m布置一个测点，并宜自下而上按预定深度进行测试，选择恰当的激发能量，增益、记录长度及延迟时间，并利用仪器的迭加、信号保持、记忆和比较等功能来获得可靠的原始记录。
土层等效剪切波速度，按下列公式计算： td v se/0= )/(1si ni i v d t ∑==式中 V se ---土层等效剪切波速(m/s)；d 0---计算深度（m ），取覆盖层厚度和20m 二者的较小值； t ----剪切波在地面至计算深度之间的传播时间； d i ----计算深度范围内第i 层的厚度（m ）； v si ---计算深度范围内第i 层土的剪切波速（m/s ）； n -----计算深度范围内土层的分层数。
波速报告
波速测试报告
一、概况
我公司于2014年10月17日至12月16日对丽水阳光工程进行了现场波速测试，完成ZK35、ZK47、ZK55、ZK58、ZK67、ZK102号钻孔的场地土剪切波速测试工作。
单孔测试深度
20.0米，总计120.0m。
二、试验原理
本次波速测试采用检层法，即单孔法。
先由钻机成孔，然后在离孔口约1.5米的地面上铺设震源板，压上重物。
将自动弹匙贴壁式三分量波速探头下入到孔中不同试验深度（间距为1.0米），敲击震源板使之振动，接收波从震源传到试验深度处的时间，求出土层的剪切波速值。
三、试验设备
本次测试采用武汉岩海公司的 RS-1616K（P）动测仪，三分量波速探头，测绳，触发
器等。
四、成果资料
1、土层分布
根据勘察资料，自然地面下20m内各土层分布见下表：
2、各土层的剪切波速值
实测各孔的剪切波速Vs值见下表。
3、等效剪切波速
场地覆盖层等效剪切波速Vse=192.7～253.2m/s。
4、建筑场地类别
据调查，本区覆盖层厚度大于20m，根据《建筑抗震设计规范》（GB50011-2010)，建筑场地类别为Ⅱ类。
附剪切波软件分析附图。
波速测试报告
批审审准：工程负责人：* * * * * * * * * * * * * * * * * * * * * * 有限公司****年**月**日核：定：***************** 有限公司技术人员于 /年 / 月 / 日对 ********* 场地内的 1、 7 号钻孔进行了现场波速测试工作，/年/月/ 日完成室内数据整理工作，提交波速测试成果报告。
(1)提供场地内地层的剪切波速度和纵波速度；(2) 提供土层及基岩动力学参数；(3) 划分场地土类型。
3.1 单孔法波速测试单孔法波速测试采用三分量检波器拾取信号、锤击重物压板作为激发振源。
纵波、剪切波激发位置距孔口均为 2 米，测点点距 1 米。
数据采集记录采用中国装备集团重庆地质仪器厂研制的 DZQ-24 道地震仪及相关配套设备，以测定岩土层纵、横波速度进而计算岩土体动力学参数。
采样周期：50μ s，采样长度： 200ms ，滤波：低通 240Hz 。
3.2 波速测试工作依据波速测试工作严格执行中华人民共和国国家有关规程、规范。
波速测试工作执行标准：(1) 《岩土工程勘察规范》( GB 50021-2001 ) ( 2022 版 )；(2) 《地基动力特性测试规范》( GB/T50269-97 )；(3)《建筑抗震设计规范》(GB50011-2022)。
3.3 测试仪器设备(1)DZQ-24 道高分辨地震仪；(2) 三分量测井探头；(3)DELL 笔记本电脑。
4.1 单孔法波速测试测点纵波速度，剪切波速计算读取各测点纵波、剪波的初至旅行时间，按下式进行校正：ht= th2 + l2t：实测纵、剪切波旅行时间；t：校正后时间(弹性波自孔口传播到检测点的旅行时间)；h ：检测点深度；l：震源中心距孔口距离。
利用校正后的各测点时间，按下式计算：h hi +1 i即得第i 测点与第i +1 测点间的速度。
然后结合岩土钻孔的钻探情况，确定出每一岩土分层的平均纵波、剪切波速。
剪切波速
琼中白鹭湖度假区19#楼场地土剪切波速测试报告工程名称：琼中白鹭湖度假区19#楼场地位置：琼中县湾岭镇白鹭湖度假区测试人员：黄小松报告编写：黄小松审核人：周龙茂东华理工大学勘察设计研究院二O一三年十一月一、项目概况琼中白鹭湖度假区19#楼详细勘察为确定场地各土层剪切波波速和土层等效剪切波，划分建筑场地的类别。
现场进行了场地土层剪切波试验，本次完成测试孔2个（编号为ZK4、ZK13）。
二、地质概况地质概况详见“琼中白鹭湖度假区19#楼岩土工程详细勘察报告”。
三、野外工作方法与技术1、剪切波速测试工作方法本次试验采用单孔法波速测试——敲板法。
震源设置在离孔口1.5米左右的地方，木板与地面耦合良好，木板上压上数百公斤重物，木板中心位置应正对钻孔，精确测量震源至孔口距离。
测量时，井中三分量检波器（探头）放至孔底，由深到浅测量，测点点距为1米。
在板两端用重锤垂直测线沿水平方向敲击并采集数据。
测试过程如图1所示。
测试仪器采用武汉岩海的RS-1616K动测仪及配套设备。
2、遵循的技术标准《建筑抗震设计规范》（GB 50011—2010）（2010版）；《地基动力特性测试规范》（GB/T 50269-97）。
3、土的分类及场地类别判别标准（1）按表1划分土的类型土的类型划分和剪切波速范围表1ak（2）建筑的场地类别，应根据土层等效剪切波速和场地覆盖层厚度按表2划分为四类各类建筑场地的覆盖层厚度（m）表2四、数据采集与处理根据工作任务，现场采集了2个孔的剪切波速数据。
数据处理，室内采用武汉岩海公司剪切波分析程序分析。
利用该程序提供的数据处理功能进行曲线修正，有数字滤波、平滑、消除直流、前清零、后清零、波形前移、波形后移、波形反相等。
完成工勘资料的输入，人工分层，并输出成果图，成果图有原始波形图、剪切波速直方图。
五、测试结果与结论1、测试结果场地各岩土层剪切波波速值测试结果如下表各土层剪切波波速值（m/s ） 表32、测试结论（1）根据《建筑抗震设计规范》（GB50011-2010）（2010版）土的类型划分和剪切波速范围来确定（即表1）：该场地土的类型属中软土。
波速测试报告
A3-A11号楼按设计整平标高及环境标高整平后，场地内土层厚度一般2.5～19.2m，最厚处位于场地西侧，土层厚度19.2m，上部为人工填土，下部为碎石土。
根据地区经验值，土层剪切波速取值：人工填土Vs=110m/s、碎石土Vs=250 m/s。
根据《建筑抗震设计规范》（GB50011-2010）计算场地内土层等效剪切波速。
计算公式： V se=do/t t=∑（d i/V si）式中 V se——土层等效剪切波速（m/s）do ——计算深度（m）, 取覆盖层厚度和20m二者的较小值；t ——剪切波在地面至计算深度之间的传播时间；d i——计算深度范围内第i土层的厚度（m）按整平后最大土层厚度计算得出各拟建安置房位置土层的等效剪切波速，据《建筑抗震设计规范》（GB50011-2001）2008年版表4.1.6划分场地类别、建筑抗震地段及设计特征周期。
（见下表4.1）表4.1 场地类别划分表A12-A16号楼按设计整平标高及环境标高整平后，场地内土层厚度一般6～13m，最厚处位于场地南侧，土层厚度15.8m，上部为人工填土，下部为碎石土。
根据地区经验值，土层剪切波速取值：人工填土Vs=110m/s、碎石土Vs=250 m/s。
根据《建筑抗震设计规范》（GB50011-2010）计算场地内土层等效剪切波速。
计算公式： V se=do/t t=∑（d i/V si）式中 V se——土层等效剪切波速（m/s）do ——计算深度（m）, 取覆盖层厚度和20m二者的较小值；t ——剪切波在地面至计算深度之间的传播时间；d i——计算深度范围内第i土层的厚度（m）经计算，场地土层等效剪切波速为203m/s，为中软土，故场地类别为Ⅱ类。
本场地抗震设防烈度为7度，地震动峰值加速度值为0.10g，地震动反应谱特征周期为0.40s。
注：上面报告表4.1《场地类别划分表》中标红部分为需要对应补充编制波速测试报告的参考数据，其他资料参考图件及报告。
土层等效剪切波速度
一、前言受※的委托，※省※院于※年※月※日对※工程拟建场地进行单孔波速法、地脉动测试。
该场地位于※路※号，根据场地条件及《建筑抗震设计规范》(GB50011-2001)等有关规定，本场地共完成K16#、K37#、K69#、K75#、K82#、K96#六个孔剪切波速及场地脉动测试工作。
测试的目的是对拟建建筑场地土的类型及建筑场地类别进行划分，以确定建筑抗震有利、不利和危险地段。
本项目工作技术要求：1、 测定场地20米以内的等效剪切波速；2、 测定场地地脉动；3、 确定场地土类型及建筑场地类别。
二、检测设备、基本原理1、检测设备检测设备采用武汉建科科技有限公司制造的W A VE2000场地振动测试仪，检测设备及现场联接见图1。
1-场地振动测试仪 2-重物 3-木板4-外触发传感器 5-三分量探头 6-探头信号传输线 7-外触发传感器信号线 8-钢丝绳（或尼龙绳）图1 单孔波速测试示意图2、剪切波速及地脉动测试基本原理单孔剪切波速法（检层法）测试基本原理：用木锤或适宜的铁锤分别水平敲击水平放置孔口的木板两端，地表产生的剪切波经地层传播，由孔内三分量检波器的水平向检波器接收SH 波信号，然后读取正、反两方向的实测波形，找出波形交叉点，读取初至波传播时间，进而计算出各测点(层)剪切波速值及其它相关参数。
地脉动测试原理：地脉动测试时应选择外界环境干扰极小的深夜进行。
测试时将地脉动拾振器放置于平整场地地表土上，一般按东西向EW 、南北向SN 、垂直向VR 三个方向放置。
测试时由三分量拾振器分别接收三个方向的脉动信号，信号再通过放大，采集仪记录，即可在时域曲线上分析信号幅值大小，从频率域曲线上分析其频率组成并确定场地卓越周期值。
土层的等效剪切波速，按下列公式计算：∑=÷=÷=ni si i sc v d t t d v 10)(式中 Vsc ——土层等效剪切波速度；d 0——计算深度(m)，取覆盖层厚度和20m 二者的较小值； t —— 剪切波在地面至计算深度之间抟播时间； di ——计算深度范围内第i 层的厚度(m)；Vsi ——计算深度范围内第i 层土的剪切波速(m/s)； n —— 计算深度范围内土层的分层数。
场地土剪切波速测试报告
场地土剪切波速测试报告测试报告：场地土剪切波速测试1.引言场地土剪切波速测试是一种用于测量土壤中剪切波的传播速度的方法。
剪切波速是土壤力学性质的一个重要参数，可以用于地质灾害评估、基础工程设计和地震工程等领域。
本次测试旨在测量场地土壤中剪切波的传播速度，并分析其对场地地质特征的影响。
2.测试方法（1）测试设备：本次测试使用了一台剪切波速仪。
该仪器由一个传感器和一个数据采集系统组成。
传感器通过震源激发剪切波，数据采集系统记录剪切波在土壤中传播的时间和距离。
（2）测试流程：首先选择了场地上的若干点位进行测试，这些点位覆盖了场地各种地质特征。
在每个点位上，将传感器安放于地表，并设置合适的震源距离。
然后通过数据采集系统激发剪切波，并记录传播时间。
最后，根据传播时间和距离计算剪切波速度。
（3）数据分析：收集到的测试数据将进行统计分析和图表展示。
同时，通过与场地地质勘察数据和其他测试数据的对比，可以进一步分析场地土壤力学性质和工程可行性。
3.实测结果及分析根据本次测试的实际情况，我们选择场地上的4个点位进行了剪切波速测试，并获得了以下数据：测试点位，震源距离（m），传播时间（s），剪切波速度（m/s）---------，--------------，--------------，------------------A，10，0.05，200B，20，0.1，200C，30，0.15，200D，40，0.2，200根据测试数据可知，场地土壤中剪切波的传播速度大致为200m/s。
这个结果与场地地质特征相对应，说明场地土壤具有较好的工程可行性。
4.结论本次场地土剪切波速测试结果表明，场地土壤中剪切波的传播速度为200m/s。
该结果对场地的地质特征和工程可行性有一定的参考意义。
然而，测试结果仅代表了个别点位的情况，对于整个场地的土壤力学性质还需要进一步的测试和分析。
5.建议为进一步了解场地土壤力学性质，建议进行以下测试和分析：（1）扩大测试范围：选择更多的点位进行剪切波速测试，覆盖整个场地的各个区域。
波速报告(新天·城市广场一、二区)
附件1 新天·城市广场一、二区场地土层剪切波速与地脉动测试报告福建岩土工程勘察研究院2010年11月22日一、前言为划分场地土类型及场地类别，在利用初勘钻孔CK14剪切波速测试资料的基础上，在拟建场地布置了钻孔ZK233、ZK272、ZK275、ZK310、ZK359、ZK380和ZK408 (共7个钻孔)作为场地土层剪切波速测试孔，为工程抗震和隔振设计提供场地的卓越周期值，在新天·城市广场整个场地范围内布置了3个地面脉动检测点，分别位于四区钻孔ZK11、三区钻孔ZK150和一区钻孔ZK359附近，测试依据国家标准《建筑抗震设计规范》(GB50011-2001)2008年版和国家标准《地基动力测试规范》(GB/T50269-97) 和行业标准《场地微振动测量技术规程》(CECS 74:95)。
二、剪切波速测试及场地类别划分1、试验方法试验方法采用单孔检层法，锤击上压重物的木板激发，孔口与木板长轴线的距离1.00～3.00m ，测点间距()1(--i i H H )≤3.0m 并结合地质分层情况进行调整，记录每个测点相位相反的两组波形，根据波形曲线判读激发点到测点的走时。
2、仪器设备采集仪采用中科院武汉岩土所生产的RSM-24FD 工程浮点动测仪，传感器采用中国地震局哈力所生产的JBT-2型井下三分量检波器，带宽28～200HZ ，灵敏度28m s v /⋅。
3、数据处理方法①、由于振源距孔口有一定距离L ，为测求从孔口至测点所需走时'S T ，按公式S S T K T ⋅='和2020)(H H L H H K +++=进行计算。
②、波速层的划分根据波速测试结果结合地质分层情况，按时距曲线具有不同斜率的折线段确定，每一波速层的剪切波速值按公式'Ts H V sm∆∆=计算。
根据波速测试成果进行场地土类型划分，等效剪切波速按t d v se 0=和()∑==ni si i v d t 1计算，根据se v 和d v 划分场地类别。
商厦地基土剪切波速地脉动测试报告
**商厦地基土剪切波速、地脉动测试报告**勘察院有限公司2007年5月**广场地基土剪切波速、地脉动测试报告测试：编写：审核：**勘察院有限公司2007年5月一、概况受业主的委托, 我院承担了**商厦的勘察钻孔的波速测试和地脉动测试工作。
本次测试工作的目的是对拟建建筑场地进行场地土类型和场地类别的评判，并测试场地的卓越周期和振动幅值。
测试工作依据《建筑抗震设计规范》（GB50011-2001）及《地基动力特性测试规范》（GB／T50269－97）中的有关规定进行。
我院分别对场地内的zk1#、zk8#钻孔采用单孔检层法进行剪切波波速测试，并在zk8#钻孔附近进行了地脉动测试。
二、仪器设备及测试方法仪器设备：XG—I型多功能测试仪，仪器主要技术指标如下：动态范围：96dB；前放增益：18－60dB（8－1000倍）；道一致性：≤0.1ms；通道数：1至3道可选；采样间隔：0.02—4ms可调；记录长度：512—16k可调；剪切波测试方法：在距孔口约1.5m处放一块振板，上压大于400Kg重物，振板上安置检波器，检波器与XG—I测井仪触发孔连接，将探头放入孔中预定深度，用大于8磅大锤水平敲击振板，产生P、S波沿地层向下传播，由孔中的检波器接收沿井壁传播的P、S波振动信号并把P、S波的振动信号转换成电信号，通过电缆由主机记录显示存储。
对信号进行数据处理后，计算P、S波传播速度。
测试顺序自下而上逐点进行，测点深度基本间隔1.0m。
三、土层波速测试成果经现场波速测试，场地内钻孔各测点的剪切波波速成果图见附图1-1～1-2。
四、建筑场地类别评判1、土层的等效剪切波速计算根据《建筑抗震设计规范》（GB50011-2001），建筑场地覆盖层厚度的确定，应符合下列要求：a 一般情况下，应按地面至剪切波速大于500m/s的土层顶面的距离确定。
b 当地面5m以下存在剪切波速大于相邻上层土剪切波速2.5倍的土层，且其下卧岩土的剪切波速均不小于400m/s时，可按地面到该土层顶面的距离确定。
波速及地脉动测试报告
波速及地脉动测试报告惠州市建安勘测设计有限公司二〇二〇年五月目录1 概述 (3)2 检测设备及基本原理 (3)2.1 检测设备 (3)2.2 地脉动测试原理 (4)2.3 单孔剪切波速法（检层法）测试基本原理 (4)3 资料处理 (5)3.1 地脉动测试分析 (5)3.2 剪切波速计算方法 (5)3.3 场地土的类型 (6)4 测试结果 (6)5 建筑场地类别的划分 (7)6 结论 (8)7 附件 (8)1 概述在惠州市安惠酒店及住宅项目岩土工程勘察过程中，我公司根据委托方要求在施工现场进行了6个孔的单孔剪切波速测试、2个点的地脉动测试。
拟建场地位于河源市源城区站前路西侧，西侧为施工中巴蜀大厦及中国邮政，东靠站前路，南侧为已建居民楼（5F），北侧为河源市土产商店街，交通便利。
项目用地红线面积6763.98m2。
主要建筑包括：创意商务中心、停车楼、创意商务国际公寓、智慧广场、地下车库，为多层～高层建筑。
根据《岩土工程勘察规范》GB50021-2001（2009年版）第3.1.1条，重要性等级为二级（一般工程），场地复杂程度等级为二级（中等复杂），地基复杂程度等级为二级（中等复杂），勘察等级划分为乙级。
本项目工作技术要求：1) 测定场地20米以内的等效剪切波速值；2) 进行地脉动测试，确定场地卓越周期；3）确定场地土类型及建筑场地类别。
规范依据：《岩土工程勘察规范》（GB50021-2001）（2009年版）《建筑抗震设计规范》（GB50011-2010）2 检测设备及基本原理2.1 检测设备检测设备采用上海岩联工程技术有限公司制造的YL-SWT波速测试仪，检测设备及现场联接见图1。
1-波速测试仪2-重物3-木板4-外触发传感器5-三分量探头6-探头信号传输线7-外触发传感器信号线8-钢丝绳（或尼龙绳）2.2 地脉动测试原理地脉动测试时应选择外界环境干扰较小的时间段进行。
测试时讲地脉动拾振器放置于平整场地地表土上，一般按东西向EW、南北向SN、垂直向VR三个方向放置。
剪切波检测报告模板
**工程土层剪切波速度和卓越周期测试及场地类别评定检测报告工程名称：工程地点：委托单位：报告编号：报告页数：**检测有限公司二Ｏ一五年十一月十六日**工程土层剪切波速度和卓越周期测试及场地类别评定检测报告检测人员：报告编写：校核：审核：批准：声明：1.报告无计量认证章、资质专用章无效；2.报告无报告人、审核人、批批准人签章无效；3.报告涂改、换页、错页无效，无骑缝章无效；4.未经书面同意不得复制或作为他用；5.因抽样方法不当或检测数量不足等非检测方原因导致检测结果不满足相应技术标准或设计要求及由此产生的后果，检测方不承担相应责任；6.如对本检测报告有异议或需要说明之处，可在报告发出后15日内向本检测单位提出书面意见,本单位将于5日内给予答复。
地址：邮政编码：电话：联系人：1***工程勘察有限公司目录目录 (3)一、任务概况 (4)二、检测原理及仪器 (4)1、土层剪切波速检测简介 (4)2、地脉动卓越周期检测简介 (6)三、检测依据 (6)四、建筑场区场地分类 (7)五、结论及建议 (8)六、附图表 (8)2***工程勘察有限公司一、任务概况**市位于全国烈度区划图七度区内，是我国的重点抗震设防城市，按照国家抗震规范有关规定，各类工程建设都应考虑抗震设防和地震安全性评价及场地类别评价工作。
为此，受**市勘察研究院的委托，我单位对**市**********工程场地进行了土层剪切波速和卓越周期测试及地震场地类别评定工作。
现场对`号和1号孔进行了测试，经室内资料整理和计算分析提交本测定报告。
二、检测原理及仪器1、土层剪切波速检测简介测试方法采用单孔法，利用已经钻好的钻孔，将起振板置于井口1~3米处，并使其中点与井口的连线垂直于起振板，同时在其上加压整体性较好的重物（1吨以上），然后锤击起振板产生剪切波，并通过置于井内的三分量拾振妻将土的振动历程输入仪器，经电脑分析，获得各测点剪切波到时，经计算可得到各土层的剪切波速。
剪切波波速测试报告范本
（以下内容可根据实际情况进行增加，正式报告中须去掉本规定格式中的注释红字）建筑场地剪切波速及地脉动测试报告工程名称：工程地点：委托单位：检测日期：报告编号：※省※研究院※年※月※日※工程单孔波速法地脉动测试报告测试人员：负责人：报告编写：校核：审核：审定：※省※研究院（盖章）※年※月※日一、前言受※的委托，※省※院于※年※月※日对※工程拟建场地进行单孔波速法、地脉动测试。
该场地位于※路※号，根据场地条件及《建筑抗震设计规范》(GB50011-2010)等有关规定，本场地共完成K16#、K37#、K69#、K75#、K82#、K96#六个孔剪切波速及场地脉动测试工作。
测试的目的是对拟建建筑场地土的类型及建筑场地类别进行划分，以确定建筑抗震有利、不利和危险地段。
本项目工作技术要求：1、 测定场地20米以内的等效剪切波速；2、 测定场地地脉动；3、 确定场地土类型及建筑场地类别。
二、检测设备、基本原理1、检测设备检测设备采用武汉建科科技有限公司制造的W A VE2000场地振动测试仪，检测设备及现场联接见图1。
1-场地振动测试仪 2-重物 3-木板4-外触发传感器 5-三分量探头 6-探头信号传输线 7-外触发传感器信号线 8-钢丝绳（或尼龙绳）图1 单孔波速测试示意图2、剪切波速及地脉动测试基本原理单孔剪切波速法（检层法）测试基本原理：用木锤或适宜的铁锤分别水平敲击水平放置孔口的木板两端，地表产生的剪切波经地层传播，由孔内三分量检波器的水平向检波器接收SH 波信号，然后读取正、反两方向的实测波形，找出波形交叉点，读取初至波传播时间，进而计算出各测点(层)剪切波速值及其它相关参数。
地脉动测试原理：地脉动测试时应选择外界环境干扰极小的深夜进行。
测试时将地脉动拾振器放置于平整场地地表土上，一般按东西向EW 、南北向SN 、垂直向VR 三个方向放置。
测试时由三分量拾振器分别接收三个方向的脉动信号，信号再通过放大，采集仪记录，即可在时域曲线上分析信号幅值大小，从频率域曲线上分析其频率组成并确定场地卓越周期值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附件3：场地土剪切波速测试报告
报告编号：从1
工程名称：中铁五局（集团）有限公司科研培训中心
工程地点：广州市南沙区工业五路5号
主要检测人：
报告编写人：
报告审核人：
试验日期：2012年8月26日～2012年8月28日
中国有色金属长沙勘察设计研究院有限公司试验室
二○一二年九月
目录
1、前言
2、测试原理及仪器设备
3、野外测试方法
4、资料整理
5、测试成果
1、前言
我公司于2012年8月26日～2012年8月28日对拟建中铁五局（集团）有限公司科研培训中心场地进行了剪切波速测试。
执行标准：
《岩土工程勘察规范》（GB50021-2001）（2009年版）；
《建筑抗震设计规范》（GB50011-2010）；
《地基动力特性测试规范》（GB/T50269-97）。
本次测试共完成波速测试孔2个，钻孔编号ZK16、ZK17号。
2、测试原理及仪器设备
测试原理
通过人工激发产生的剪切波，穿过被测土层，被传感器接收转换成电讯号，输入仪器放大并记录下来。
由激发点和接收点的相对位置，可知波的传播距离，由激发时间和波到接收点的初至时间，可知波的传播时间，因而便可计算出剪切波在被测土层中的传播速度。
仪器设备
采用武汉岩海公司生产的RS—1616J桩基动测仪及日本OYO公司生产的井中三分量检波器, 该仪器采用专门设计的电脑与大屏幕液晶显示器；通过键盘和液晶显示器进行人机对话，菜单式提示操作，可在强干扰环境中提取有用信息，准确测试波的传播时间。
采用地面激发井中接收，测量点距1-3m ；工作中先将探头放入井底，然后自下而上逐点激振采样。
对每个接收点均进行正反向水平激发并记录各激振波形。
采样间隔100～400μs，记录长度100～400ms。
3、野外测试方法
采用单孔检层法：将激振板置于孔口附近地面，并使其中点与孔口的连线垂直于激振板，板上加压400公斤以上重物。
用激振锤横向敲击激振板两端，产生剪切波向地下传播。
将三分量检波器置于孔中不同深度处，接收剪切波输入仪器记录。
由此测得剪切波到达不同地层的初至时间。
方法原理见插图1示意。
激震点距孔口距离为～1.6m。
采用地面激发井中接收，测量点距1-3m ；
工作中先将探头放入井底，然后自下而上逐点激振采样。
对每个接收点均进行正反向水平激发并记录各激振波形。
采样间隔100～400μs，记录长度100～400ms 。
4、资料整理 剪切波速计算
将野外记录的波形显示在仪器的屏幕上，通过分析判断确定剪切波到达各测点的初至时间，按下列公式计算剪切波速：
sin i α=（ i =1,2,3......N ）
式中：V si ——第i 层土的剪切波速；
H i ——第i 测点的深度；
T i ——第i 测点剪切波的初至时间； L ——激振板至孔口距离； N ——测点数。
等效剪切波速计算
按下列公式计算土层等效剪切波速： 式中：V se —— 土层等效剪切波速；
d o —— 覆盖层厚度，当覆盖层厚度大于20m 时，取20m ； d i —— 计算深度范围内第i 土层的厚度； V si —— 第i 土层剪切波速； n —— 计算深度范围内土层的层数。
5、测试成果
根据测试结果，按《建筑抗震设计规范》（GB50011-2010），场地等效剪切
波速测试成果详见表1：
1
根据以上结果，ZK16、ZK17号孔等效剪切波速分别为s、s，Vse≤150m/s，属软弱场地土，场地覆盖层厚度介于15-80m，建筑场地类别为Ⅲ类。
各钻孔的测试成果图表详见下表《钻孔剪切波速测试成果表》及附图《钻孔剪切波速测试成果图》。
ZK16号孔剪切波速测试成果表
ZK17号孔剪切波速测试成果表。
