汽车构造课件ppt
冷却系统负责将发动机的热量导出，防止发动机 过热。检查冷却液的液位和颜色，确保冷却系统 正常工作。
检查空气滤清器
空气滤清器负责过滤进入发动机的空气，定期更 换空气滤清器可以防止灰尘和杂质进入发动机。
底盘ቤተ መጻሕፍቲ ባይዱ维护与保养
检查刹车系统
刹车系统是保障驾驶安全的重要部分，定期检查刹车片的磨损程度、刹车油的液位和刹车管路的密封性，确保刹车系 统正常工作。
转向系
包括转向器、转向轴和方向盘等部件 ，负责控制车辆的转向。
制动系
包括制动器、制动传动机构和制动控 制装置等部件，负责车辆的制动。
离合器与变速器工作原理
离合器
离合器接合时，发动机的动力传到变速器；离合器分离时，发动机与变速器之 间的动力断开。
变速器
通过改变齿轮的组合和转速，实现变速和变向，使车辆能够平稳地起步和加速 。
扭刚度较差。
02
中梁式车架
中梁式车架由一根位于中央的纵梁和若干根横梁组成，纵梁断面呈管形
或空心管形，横梁断面呈槽形。具有结构刚度好、抗扭能力强等优点，
但制造工艺较复杂，重量较大。
03
综合式车架
综合式车架由中梁式车架和边梁式车架组合而成，具有两者的优点，但
重量较大。
车身与车架的连接方式
轿车车身与车架的连接方式
空调不制冷
检查空调压缩机、冷凝器 、制冷剂等是否正常，如 果不正常需要更换或维修 。
灯光不亮
检查灯泡是否烧坏、开关 是否接触不良、保险丝是 否烧断等，发现问题需要 更换或维修。
THANKS
感谢观看
02
03
排放物种类
主要有二氧化碳、水蒸气 、氮氧化物、硫化物等。
排放控制必要性
检查空气滤清器
空气滤清器负责过滤进入发动机的空气，定期更 换空气滤清器可以防止灰尘和杂质进入发动机。
底盘ቤተ መጻሕፍቲ ባይዱ维护与保养
检查刹车系统
刹车系统是保障驾驶安全的重要部分，定期检查刹车片的磨损程度、刹车油的液位和刹车管路的密封性，确保刹车系 统正常工作。
转向系
包括转向器、转向轴和方向盘等部件 ，负责控制车辆的转向。
制动系
包括制动器、制动传动机构和制动控 制装置等部件，负责车辆的制动。
离合器与变速器工作原理
离合器
离合器接合时，发动机的动力传到变速器；离合器分离时，发动机与变速器之 间的动力断开。
变速器
通过改变齿轮的组合和转速，实现变速和变向，使车辆能够平稳地起步和加速 。
扭刚度较差。
02
中梁式车架
中梁式车架由一根位于中央的纵梁和若干根横梁组成，纵梁断面呈管形
或空心管形，横梁断面呈槽形。具有结构刚度好、抗扭能力强等优点，
但制造工艺较复杂，重量较大。
03
综合式车架
综合式车架由中梁式车架和边梁式车架组合而成，具有两者的优点，但
重量较大。
车身与车架的连接方式
轿车车身与车架的连接方式
空调不制冷
检查空调压缩机、冷凝器 、制冷剂等是否正常，如 果不正常需要更换或维修 。
灯光不亮
检查灯泡是否烧坏、开关 是否接触不良、保险丝是 否烧断等，发现问题需要 更换或维修。
THANKS
感谢观看
02
03
排放物种类
主要有二氧化碳、水蒸气 、氮氧化物、硫化物等。
排放控制必要性
汽车构造
汽车构造（上）武汉理工大学汽车工程学院徐阳特别提示：本课件只可用于自我学习。
不得用于它途！主要内容和学时分配总论及汽车发动机的工作原理和总体构造（2学时）曲柄连杆机构（4学时）配气机构（2学时）汽油机燃油供给系统（2学时）柴油机燃油供给系统（2学时）汽油机点火系统（1学时）发动机冷却系统（1学时）发动机润滑系统（1学时）发动机起动系统（1学时）汽车构造（上）共计学时：16学时2. 曲柄连杆机构活塞连杆组曲轴飞轮组平衡机构轴瓦机体组2-1. 机体组组成与功用缸体缸盖燃烧室气缸垫油底壳功用与组成（1）组成缸体缸盖气缸垫油底壳气缸垫气缸盖衬垫缸盖罩压条气缸体油底壳衬垫油底壳上中部一体式机体五缸DI 柴油机功用与组成（2）功用发动机的支架两大机构和发动机各系统的装配基体形成燃烧室冷却系统和润滑系统的组成部分工作条件高温（T max≈2800k）高压（p max=汽10MPa柴16MPa）化学腐蚀，润滑不良功用与组成（3）受力分析缸内气体作用力往复惯性力和旋转惯性力（一般用平衡重给予平衡）往复运动和旋转运动摩擦力缸体组成与功用缸体缸盖燃烧室气缸垫油底壳缸体基本结构与材料缸体排列缸体顶面气缸曲轴箱主轴承盖缸体—基本结构与材料（1）要求气缸上部高温、拉压弯扭载荷；刚度、强度，避免缸筒变形结构特点框架式气缸体上部的圆柱形空腔称为气缸，下半部为支承曲轴的曲轴箱，其内腔为曲轴运动的空间在气缸体内部铸有许多加强筋，冷却水套和润滑油道等。
侧壁加强筋机体顶面气缸水套横隔板加强筋机体底面主轴承座机体侧壁缸间横隔板气缸体主油道曲轴箱缸体—基本结构与材料（2）材料高强度灰铸铁铝合金铸铁＋铝合金铸铁＋铝合金AlSi9Cu3包括整体式主轴承盖总重38kg，用于Maybach和奔驰S级车BMW 760缸体缸体基本结构与材料缸体排列气缸曲轴箱主轴承盖缸体—缸体排列（1）整体式主轴承盖直列V型缸体—缸体排列（2）W型整体式主轴承盖缸体—缸体排列（3）对置Porsche 911 Targa 2002Porsche 911 Targa 2002 对置发动机后置缸体—缸体排列（4）VR型VW VR6 engine缸体基本结构与材料缸体排列气缸曲轴箱主轴承盖缸体—气缸（1）功用：组成燃烧室；引导活塞往复运动；工作中要保证密封、散热、承受侧压力。
《汽车构造上》课件
05
汽车维护与保养
汽车维护的重要性
延长使用寿命
定期的汽车维护可以减少磨损和 老化，从而延长汽车的使用寿命
。
提高安全性
维护良好的汽车更可靠，更稳定 ，能减少突发故障和安全隐患。
保持车辆价值
持续的维护可以保持汽车的价值 ，在将来出售时能得到更好的价
格。
汽车保养项目与周期
定期更换机油和滤清器
每5000公里或3个月更换一次，以先到者为 准。
汽车的基本组成
总结词
介绍汽车的基本组成和各部分的功能， 帮助学员了解汽车的构造和工作原理。
VS
详细描述
汽车主要由发动机、底盘、车身和电气设 备四大部分组成。发动机是汽车的动力源 ，负责提供动力；底盘是汽车的支撑系统 ，包括悬挂、制动等部分；车身是汽车的 外观和内部空间，提供乘坐和储物空间； 电气设备则负责提供照明、空调、音响等 辅助功能。
照明系统
包括前照灯、雾灯、转向 灯等，提高行车安全性。
汽车电子控制系统
发动机控制系统
通过电子控制单元（ECU）对发 动机进行控制，实现燃油喷射、
点火和排放等功能。
底盘控制系统
包括悬挂、制动和转向等系统，提 高车辆操控性能和行驶稳定性。
车身控制系统
包括车门、车窗和安全气囊等系统 ，提高乘客安全性和舒适性。
传动系统
传动系统的组成
传动系统由离合器、变速器、传动轴和差速器等组成。
传动系统的功能
传动系统的主要功能是将发动机的动力传递到车轮，实现汽车的起步、加速、减 速和倒车等操作。同时，传动系统还可以改变发动机的转速和转矩，以适应不同 的行驶需求。
行驶系统
行驶系统的组成
行驶系统由车架、车桥、车轮和悬挂系统等组成。

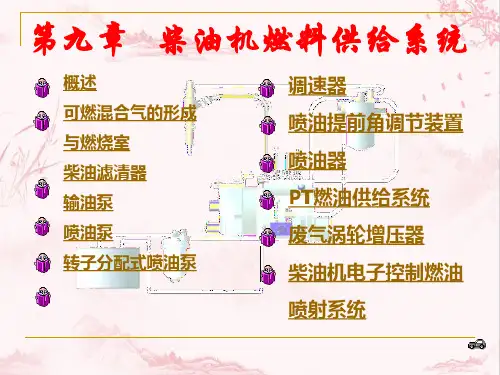

柴油供给系-汽车构造(上)PPT课件
出油阀体—密封锥面、十字截 面、减压环带
出油阀座—内密封锥面、内圆 柱面
出油阀弹簧
减容体 出油阀
弹簧 出油阀
出油阀座
出油阀工况：
出油阀上升：减压环离座孔前，油管内 减容增压，减压环离座孔，达喷油压 力，迅速喷油。 出油阀下落：减压环入座孔，切断油 路，防止燃油倒流，保证下次供油迅 速。减压环落座，管内增容减压，停 油干脆，防止二次喷射和滴漏现象。
（3）柴油粘度大，不易挥发，必须以雾状喷入。
（4）可燃混合气的形成和燃烧过程是同时、连续 重叠进行的，即边喷射，边混合，边燃烧。
可燃混合气的形成与燃烧大体分四个时期
（1）备燃期 Ⅰ 从喷油开始→开始着火燃烧为止 （2）速燃期 Ⅱ 从燃烧开始→气缸内出现时为止 （3）缓燃期 Ⅲ 从出现→出现为止 （4）后燃期 Ⅳ 缓燃期以后的燃烧
发火性——指柴油的自燃能力；16烷值越高，发火性越好。 蒸发性——指柴油的汽化能力；其指标由柴油的蒸馏实验来确定。 粘度——决定柴油的流动性；粘度越小，流动性越好。 凝点——指柴油冷却到开始失去流动性的温度。
2、分类 按其所含重馏分的多少分为重柴油和轻柴油。
3、牌号 根据凝点编定。如10号、0号、-10号、-20号等
二、结构型式：
活塞式、转子式、滑片式、齿轮式等
注意： 1.最大输油压力为170-350KPa; 2.输油量是发动机需求量的3-4倍； 3.滤清器装的溢流阀或称安全阀；喷油泵装的为回油阀。溢流 阀的开启压力一般比回油阀略高。
三、活塞式输油泵的组成：
手油泵总成
机械泵总成
出油管接头 出油阀
手柄 活塞 手油泵活塞
二、燃烧室
分类：
{ω型
统一式燃烧室
球型
涡流室燃烧室
出油阀座—内密封锥面、内圆 柱面
出油阀弹簧
减容体 出油阀
弹簧 出油阀
出油阀座
出油阀工况：
出油阀上升：减压环离座孔前，油管内 减容增压，减压环离座孔，达喷油压 力，迅速喷油。 出油阀下落：减压环入座孔，切断油 路，防止燃油倒流，保证下次供油迅 速。减压环落座，管内增容减压，停 油干脆，防止二次喷射和滴漏现象。
（3）柴油粘度大，不易挥发，必须以雾状喷入。
（4）可燃混合气的形成和燃烧过程是同时、连续 重叠进行的，即边喷射，边混合，边燃烧。
可燃混合气的形成与燃烧大体分四个时期
（1）备燃期 Ⅰ 从喷油开始→开始着火燃烧为止 （2）速燃期 Ⅱ 从燃烧开始→气缸内出现时为止 （3）缓燃期 Ⅲ 从出现→出现为止 （4）后燃期 Ⅳ 缓燃期以后的燃烧
发火性——指柴油的自燃能力；16烷值越高，发火性越好。 蒸发性——指柴油的汽化能力；其指标由柴油的蒸馏实验来确定。 粘度——决定柴油的流动性；粘度越小，流动性越好。 凝点——指柴油冷却到开始失去流动性的温度。
2、分类 按其所含重馏分的多少分为重柴油和轻柴油。
3、牌号 根据凝点编定。如10号、0号、-10号、-20号等
二、结构型式：
活塞式、转子式、滑片式、齿轮式等
注意： 1.最大输油压力为170-350KPa; 2.输油量是发动机需求量的3-4倍； 3.滤清器装的溢流阀或称安全阀；喷油泵装的为回油阀。溢流 阀的开启压力一般比回油阀略高。
三、活塞式输油泵的组成：
手油泵总成
机械泵总成
出油管接头 出油阀
手柄 活塞 手油泵活塞
二、燃烧室
分类：
{ω型
统一式燃烧室
球型
涡流室燃烧室
《汽车构造》上课PPT
13-2 机械转向系
一、转向器
1、转向器作用与类型
转向器作用：将驾驶员作用在转向盘上的力矩放大，传给转向传 动机构。 转向器类型：循环球—齿条齿扇式、循环球曲柄指销式、齿轮齿 条式和蜗杆曲柄指销式等。
13-2 机械转向系
二、循环球式转向器
1．结构 2．拆装与调整 点击观看视频：循环球式转向器的拆装与调整.wav 1）转向轴承预紧度的调整 2）啮合副啮合间隙的调整
谢谢大家！
第十三章 汽车转向系统
13-1 汽车转向系概述
一、转向系的功用
1．由驾驶员通过操纵转向系来改变转向轮（一般是前轮）的偏转角度 实现汽车转向。 2．克服由于路面侧向干扰力使车轮自行产生的转向，恢复汽车原来的 行驶方向。
二、转向系的类型
传统转向系可按转向能源的不同分为机械转向系、动力转向系、电动助 力转向系、电控转向系。
牢记安全之责，善谋安全之策，力务 安全之 实。2021年1月 18日星 期一3时11分23秒Monday, January 18, 2021
相信相信得力量。21.1.182021年1月18日星期 一3时11分23秒21.1.18
谢谢大家！
生活中的辛苦阻挠不了我对生活的热 爱。21.1.1821.1.18Monday, January 18, 2021
作业标准记得牢，驾轻就熟除烦恼。2021年1月18日 星期一 3时11分23秒15:11:2318 January 2021
好的事情马上就会到来，一切都是最 好的安 排。下 午3时11分23秒 下午3时11分15:11:2321.1.18
专注今天，好好努力，剩下的交给时 间。21.1.1821.1.1815:1115:11:2315:11:23Jan-21
《汽车构造(上册)(第3版)》教学课件 第1章汽车发动机工作原理及总体构造
第一节 概述 二、发动机基本结构
• 四冲程汽油机
• 结构图
1—油底壳 2—润滑油 3—曲轴 4—连杆 5—曲轴正时齿轮 6—同步 带 7—气缸套 8—排气三元催化转 化器9—氧传感器 10—活塞 11—凸 轮轴正时齿轮 12—凸轮轴 13—摇 臂 14—排气门 15—火花塞 16— 电控喷油器17—燃油滤清器 18—电 动燃油泵 19—燃油箱 20—点火线 圈组件 21—燃油压力调节器 22— 节气门 23—空气滤清器 24—空气流量计 25—电控单元(ECU) 26—点火开关 27—蓄电池 28—起 动机 29—飞轮 30—发动机转速传 感器31—冷却液 32—爆燃传感器 33—冷却液温度传感器 34—进气门 35—进气管 36—进气温度传感器 37—节气门位置传感器
附录B
车辆识别代号（GB 16735－2004） ✓ 车辆识别代号：汽车的身份证号（车架号）
✓ 根据国家车辆管理标准确定，包含了车辆的生产厂 家、年代、车型、车身型式及代码、发动机代码及 组装地点等信息。
第二节 发动机工作原理 1、四冲程汽油机的工作原理
➢ （1）进气冲程 ➢ （2）压缩冲程 ➢ （3）做功冲程 ➢ （4）排气冲程
动画演示
第二节 发动机工作原理 1、四冲程汽油机的工作原理
动画演示
第二节 发动机工作原理 2、四冲程柴油机的工作原理
• 四冲程 • 柴油机 • 结构图
第二节 发动机工作原理
第一章 发动机工作原理和总体构造
第一节 概述 第二节 发动机工作原理 第三节 发动机总体构造
第一章 发动机工作原理和总体构造
学习目标： ➢ 1.理解发动机工作过程的基本概念。 ➢ 2.掌握四冲程汽油机和四冲程柴油机的基本结构
与工作原理。 ➢ 3.掌握发动机的总体组成和功用。 ➢ 4.学会使用汽车常用拆装工具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2021/1/31
21
压缩比过大的不良后果
名称
成因
现象
爆燃
表面 点火
由于气体压力和 温度过高，在燃 烧室内离点燃中 心较远处的末端 可燃混合气自燃 而造成的一种不 正常燃烧。
由于燃烧室内炽 热表面与炽热处 (如排气门头，火 花塞电极，积炭 处)点燃混合气产 生的另一种不正 常燃烧。
火焰以极高的速 率向外传播，形 成压力波，以声 速向前推进。当 压力波撞击燃烧 室壁时就发出尖 锐的敲缸声。
Ft > ΣF Ft =ΣF Ft <ΣF
驱动力与附着力 ：
行驶状态 加速 匀速 减速
附着力F
F=G
=附着系数
2021/1/31
15
驱动力与附着力的关系 汽车状态
Ft ≤F=G Ft >F=G
汽车正常行驶 汽车车轮打滑
2021/1/31
16
作业
课后思考
说明汽车主要是由哪几部分组成， 以及各部分的作用。
发动机排量（L） ≤1.0
＞1.0~ ≤1.6 ＞1.6~ ≤2.5 ＞2.5~ ≤4.0
＞4.0
车型 夏利、奥拓 富康、捷达 桑塔纳、奥迪100 皇冠、奔驰300 CA770、卡迪拉克、林肯、奔驰500系列
2021/1/31
4
轿车的分类-2.按发动机布置形式
发动机布置和驱动型式 发动机前置、前驱 发动机前置、后驱 发动机后置、后驱
2021/1/31
示意图
5
客车的分类-按长度分类
类型 微型 轻型 中型 大型 超大型
车辆长度（m） ＜3.5 3.5~7 7~10 10~12 ＞12（铰接式） 10~12（双层）
2021/1/31
6
客车的分类-按车身型式分类
长（短）头客车
箱形客车
流线型客车
铰接式客车 双层客车
2021/1/31
1）发动机 2）底盘 3）车身 4）电气设备
2021/1/31
11
§3 汽车的主要技术参数
1.整车整备质量：汽车完全装备好的质量，完整的发动机、底盘、 车身、全部电器设备和车辆正常行驶所需要地辅助设备质量。 2.最大总质量：汽车满载时的总质量。 3.最大装载质量：最大总质量和整车整备质量之差。 4.最大轴载质量：汽车单轴所承载的最大总质量。 5.车长：垂直与车辆纵向对称平面并分别抵靠在汽车前、后最外短 突出部位的两垂面间的距离。 6.车宽：平行与车辆纵向对称平面并分别抵靠车辆两侧固定突出部 位的两平面之间的距离。 7.车高：车辆支撑面与车辆最高突出部位抵靠的水平面之间的距离。
汽车构造
2021/1/31
1
总论
➢现代汽车类型 ➢汽车的总体构造 ➢汽车的主要技术参
§1 现代汽车类型
➢轿车 ➢客车 ➢货车 ➢牵引车和汽车列车 ➢特种车 ➢工矿自卸车 ➢农用汽车 ➢越野汽车
2021/1/31
3
轿车的分类- 1、按排量分类
类型 微型 普通型 中级 中高级 高级
2021/1/31
12
汽车的主要技术参数
8.轴距：汽车直线行驶位置时，同侧相邻两轴的车轮落地中心点到车辆 纵向对称平面的两条垂线间的距离。 9.轮距：在支撑面上，同轴左右车轮两轨迹中心间的距离。 10.前悬：在直线行驶时，汽车前端刚性固件的最前点到通过两前轮轴线 的垂面间的距离。 11.后悬:汽车后段刚性固定件的最后点到通过最后车轮轴线的垂面件的 距离。 12.最小离地间隙：满载时，车辆支承平面与车辆最低点之间的距离。 13.接近角:汽车前端突出点向前轮引的切线与地面的夹角。 14.离去角：汽车后端突出点向后轮引的切线与地面的夹角。
2021/1/31
17
第一章 发动机工作原理和总体构造
➢基本概念 ➢发动机总体构造 ➢四冲程发动机工作原理和总体构造 ➢发动机的分类
2021/1/31
18
发动机概述
发动机是汽车最主 要的总成之一，动 力的来源。被称为 汽车的“心脏”。
2021/1/31
19
§1.2 基本术语
上止点 下止点 活塞行程(S) 曲柄半径(R) 气缸工作容积(V h ) 发动机排量(VL) 燃烧室容积(Vc ) 气缸总容积(Va ) 压缩比（ε） 工作循环
7
货车的分类-按驾驶室总成结构型式分类 长头车 短头车 平头车
2021/1/31
8
货车的分类-按货箱型式分类
栏板式
罐式
自卸式
平台式
箱式
2021/1/31
篷式
9
货车的分类
3、按汽车质量分类：
类型
总质量（t）
微型
＜ 1.8
轻型
1.8~6
中型
＞1.6~ ≤2.5
重型
＞ 14
2021/1/31
10
§2 汽车的总体构造
伴有强烈的较沉 闷敲击声。
2021返/1/回31
后果
还会引起发动机过热， 功率下降，燃油消耗量 增加等一系列不良后果。 严重爆燃时甚至造成气 门烧毁、轴瓦破裂，火 花塞绝缘体击穿等。
产生的高压会使发动机 机件负荷增加，寿命降 低。
22
§1.3 发动机总体构造
➢机体及曲柄连杆机构 ➢配气机构 ➢燃油供给系 ➢点火系（汽油机） ➢冷却系 ➢润滑系 ➢起动系
25
进气行程
温度370~440 K， 压 力75~90 kPa
排气门关闭
进气门开启
上 止
P点
下 止 点
活 塞
大气压力线 r a
2021/1/31
23
发动机的总体构造
曲柄连杆机构 两大机构
配气机构
供给系
点火系
五大系统 冷却系
润滑系
起动系
2021/1/31
24
§1.4 四冲程发动机的简单工作原理
§1.4.1 四冲程汽油机的工作原理
1、进气行程 2、压缩行程 3、作功行程 4、排气行程
2021/1/31
单缸四冲程汽油机的工作过程
Vh= πD2·S ×10-6/4 （L） D——气缸直径mm S——活塞行程mm
2021/1/31
VL= V h × I ε= Va / Vc
20
压缩比
定义：压缩前气缸中气体的最大容积与压缩后的最小容积 之比称为压缩比。用ε表示。
ε= Va/Vc
压缩比过大的不良后果
现代化油器式发动机压缩比一般为6～9(轿车有的达 9～11)。上海桑塔纳轿车汽油机压缩比为8.2。
15.转弯直径：外转向轮的中心平面在车辆支承平面上的轨迹圆直径。
2021/1/31
13
§4 汽车的行驶原理
V
Mt F0 汽车行驶所受阻力 ： 滚动阻力Ff 空气阻力Fw 上坡阻力Fi 总阻力ΣF= Ff +Fw+Fi
F0= Mt/r Ft
2021/1/31
14
行驶时总阻力与驱动力的关系：
驱动力和总阻力的关系
