混凝土结构平法识图
板平法识图
纵筋按板块的下部纵筋和上部贯通纵筋分别注写（当板块上部不设贯通纵筋时则不 注），并以字母B代表下部纵筋，以T代表上部贯通纵筋，B&T代表下部与上部；X向纵筋 以X打头，Y向纵筋以Y打头，两向纵筋配置相同时则以X&Y打头。 4）板面标高高差
板面标高高差是指相对于结构层楼面标高的高差，应将其注写在括号内，且有高差 则注，无高差不注。
有梁楼盖平法识图
2.板支座原位标注
板和梁相交的一定范围内，楼板承受 负弯矩作用，因而，板支座处需配置一定 数量的负弯矩钢筋（扣筋），如图4-4所 示。对于图4-4中所示的负弯矩钢筋，无 需贯通布置，因此不属于集中标注的范畴， 可在支座位置处将配筋情况表达出来，即 板支座处原位标注。同样，悬挑板的上部 受力钢筋也是通过原位标注的方法进行表 示的。
一跨为一板块（非主梁密肋不计）。所有板块应逐一编号，相同编号的板块可择其一集中 标注，其他仅注写置于圆圈内的板编号，以及当板面标高不同时的标高高差。
板块按表4-1所示规定进行编号。
表4-1 板块编号
有梁楼盖平法识图
1.板块集中标注
2）板厚 板厚注写为 ×××（为垂直于板面的厚度），单位均采用mm；当悬挑板的端部改变
有梁楼盖平法识图
1.板块集中标注
有梁楼盖的集中标注内容如图4-3 所示，按下部纵筋，以及当板面标高 不同时的标高高差。
图4-3 楼盖集中标注内容
有梁楼盖平法识图
1.板块集中标注
1）板块编号 对于普通楼面，两向均以一跨为一板块；对于密肋楼盖，两向主梁（框架梁）均以
图4-2 有梁楼盖现浇楼板配筋图
《混凝土结构平法识图》第3章柱平法施工图识读(1)
9
2023年12月24日星期日
平法施工图中的柱编号P48表3-1
10
2023年12月24日星期日
截面注写
编 号
11
2023年12月24日星期日
12
柱的起始标高
含义：自柱根部位往上，以变截面位置或截 面未变但钢筋改变处为分界分段注写。
框架柱（KZ）和框支柱（KZZ）的根部标高 指基础顶面标高
重点掌握:抗震KZ纵向钢筋的连接、柱顶纵筋构造以及抗 震KZ、QZ、LZ箍筋加密区范围
24
3.3.1框架柱的纵向钢筋（P51）
整体浇筑的混凝土结构，因施工技术或施工组织的原因，一般 不能连续浇筑而需要沿高度留施工缝。
柱子的施工缝应按设计要求留设，通常选在：基础顶面、柱根 和梁底面20~30mm。
5
当下常用柱表示法（截面列表非截面原位）
6
3.2 平法柱的编号和几何尺寸 3.2.1 平法柱的编号
平法施工图将钢筋混凝土柱分成五类，并 加以固定编号，分别为框架柱、框支柱、芯柱、 梁上柱和剪力墙上柱，编号如表3-1。
7
平法施工图中的柱编号P48表3-1
8
2023年12月24日星期日
平法施工图中的柱编号P48表3-1
顶层中柱主筋长度
43
钢筋的做法
变截面纵筋弯锚构造
变截面纵筋连续通过构造
四、抗震和非抗震KZ柱顶纵筋的构造
抗震框架顶层柱，可分为边柱、角柱和中柱如图3－18、19。 柱顶两个方向相邻框架梁拉结—角柱； 柱顶三个方向相邻框架梁拉结—边柱； 柱顶四个方向相邻框架梁拉结—中柱；
(1)抗震和非抗震KZ中柱柱顶纵筋的构造
（3）芯柱表达方式：截面按构造确定，并按标准构 造详图施工，设计不注；当设计者采用与本构造详 图不同的做法时，应另行注明。芯柱定位随框架柱

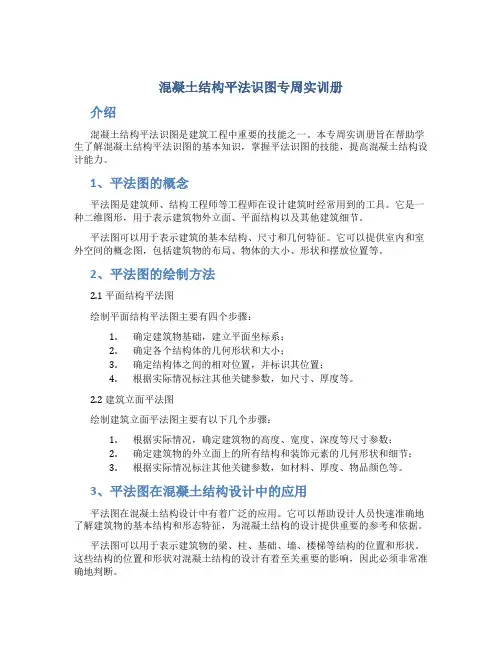

《混凝土结构平法识图》专周实训册
混凝土结构平法识图专周实训册介绍混凝土结构平法识图是建筑工程中重要的技能之一。
本专周实训册旨在帮助学生了解混凝土结构平法识图的基本知识，掌握平法识图的技能，提高混凝土结构设计能力。
1、平法图的概念平法图是建筑师、结构工程师等工程师在设计建筑时经常用到的工具。
它是一种二维图形，用于表示建筑物外立面、平面结构以及其他建筑细节。
平法图可以用于表示建筑的基本结构、尺寸和几何特征。
它可以提供室内和室外空间的概念图，包括建筑物的布局、物体的大小、形状和摆放位置等。
2、平法图的绘制方法2.1 平面结构平法图绘制平面结构平法图主要有四个步骤：1.确定建筑物基础，建立平面坐标系；2.确定各个结构体的几何形状和大小；3.确定结构体之间的相对位置，并标识其位置；4.根据实际情况标注其他关键参数，如尺寸、厚度等。
2.2 建筑立面平法图绘制建筑立面平法图主要有以下几个步骤：1.根据实际情况，确定建筑物的高度、宽度、深度等尺寸参数；2.确定建筑物的外立面上的所有结构和装饰元素的几何形状和细节；3.根据实际情况标注其他关键参数，如材料、厚度、物品颜色等。
3、平法图在混凝土结构设计中的应用平法图在混凝土结构设计中有着广泛的应用。
它可以帮助设计人员快速准确地了解建筑物的基本结构和形态特征，为混凝土结构的设计提供重要的参考和依据。
平法图可以用于表示建筑物的梁、柱、基础、墙、楼梯等结构的位置和形状。
这些结构的位置和形状对混凝土结构的设计有着至关重要的影响，因此必须非常准确地判断。
4、混凝土结构平法识图实例以下是一个混凝土结构平法识图实例：混凝土结构平法识图实例这张图表示了一栋建筑的平面结构平法图。
图中标有建筑墙体、外墙保温层和天花板等结构的位置和形状，这些结构的位置和形状对混凝土结构的设计十分关键。
5、总结本专周实训册介绍了混凝土结构平法识图的基本概念、绘制方法和在混凝土结构设计中的应用。
通过本专周实训册的学习，学生将掌握平法识图的技能，提高混凝土结构设计能力，为日后的工作打下坚实的基础。
平法识图-PPT课件
2019/10/15
工程估价
主讲：毛 亮
1
3.1 平法施工图概述
3.1.1 平法的概念
建筑结构施工图平面整体设计（表达）方法，简 称平法，是对我国目前混凝土结构施工图的设计表示 方法的重大变革。平法的表达形式，就是把结构构件 的尺寸和配筋等，按照平面整体表示方法制图规则， 整体直接地表达在各类构件的结构平面布置图上，再 与标准构造详图7 结相构配施工合图 。
特殊数值。当集中标注的某项数值不适用于梁的某部 位时，则该项数值原位标注。施工时，原位标注取值 优先。
7 结构施工图
2019/10/15
16
7 结构施工图
2019/10/15
17
梁编号。 次梁？
截面尺寸b×h。加腋梁用b×hห้องสมุดไป่ตู้ＹLt×ht表示 ； 悬挑梁根部和端部的高度不同时，用斜线“/ ”分隔 根部与端部的高度值 。
箍筋。加密区与非加密区的间距用斜线“/ ”分开 。 上部通长筋或架立筋。 构造筋或受扭7钢结构筋施工。图
2019/10/15
18
梁上部或下部纵向钢筋多于一排时。 梁中间支座两边的上部纵筋：对称原则。 当梁的上、下部纵筋均为通长筋时。 当梁的下部纵筋不全伸入支座时。
仅限于梁下部纵筋的上排钢筋？ 在何处截断？ 梁顶面标高高差。
9
3.2 柱平法施工图
2. 截面注写方式
在分标准层绘制的柱平面布置图的柱截面上，分 别在不同编号的柱中各选一截面，在其原位上以一定 比例放大绘制柱截面配筋图，注写柱编号、截面尺寸
b×h、角筋或全部纵筋、箍筋的级别、直径及加密区
与非加密区的间距。同时，在柱截面配筋图上尚应标 注柱截面与轴线7 结关构系施工。图
《混凝土结构平法识图》教学教案
《混凝土结构平法识图》教学教案课程名称: 混凝土结构平法识图总学时: 52第1章混凝土结构平法识图基础知识第2章梁平法识图与钢筋算量l取相邻两跨较大的净跨长。
（3）架立筋与支座负筋搭接150 mm。
（4）下部钢筋锚固长度: 带肋钢筋12d, 光圆钢筋15d。
平面为弧形的梁因有扭矩作用, 纵筋在支座处受力, 所以锚入支座长度取ll。
（5）箍筋没有加密区, 如果端部采用不同间距的箍筋, 需注明根数。
2.3梁钢筋计算实例例题1：计算多跨楼层框架梁KL1的钢筋量, 如图所示。
例题2：某现浇楼层框架结构, 框架梁截面尺寸为Δ×ℎ=0.3 Δ×0.6 Δ, 楼板厚度为100 mm, 柱子截面尺寸Δ=ℎ=0.5 Δ, 柱、梁保护层厚度为20 mm；相邻两榀框架间距为3.6 m。
在荷载作用下框架梁的内力如图2-36所示。
采用C20混凝土, HRB335级钢筋,Δ1=1.0,ΔΔ=0.550,ΔΔ=40 mm；柱纵筋类别为HRB335, 直径为25 mm；柱箍筋类别为HPB300, 直径为8 mm。
轴线与柱中线重合。
试求框架梁的配筋情况。
（环境类别一类、四级抗震）第3章柱平法识图与钢筋算量可概括为：内侧边钢筋按中柱钢筋构造要求, 外侧边钢筋按边柱（角柱）钢筋构造要求, 即内侧边钢筋直锚或弯锚, 外侧边钢筋“柱包梁”或“梁包柱”。
七、框架柱箍筋构造及计算原理需要注意: 剪跨比不大于2的柱, 或因设置填充墙等形成的柱净高与柱截面高度之比不大于4的柱（即短柱）, 一级和二级框架的角柱, 都要全高加密；纵筋搭接接头范围内也需箍筋加密。
柱箍筋的构造要点如下。
（1）柱纵向钢筋与复合箍筋排布应遵循对称均匀原则, 箍筋转角处应有纵向钢筋。
（2）柱复合箍筋应采用截面周边外封闭大箍加内封闭小箍的组合方式（大箍套小箍）, 内部复合箍筋的相邻两肢形成一个内封闭小箍, 当复合箍筋的肢数为单数时, 设置一个单肢箍。
沿外封闭箍筋周边箍筋局部重叠不宜多于两层。
《混凝土结构平法识图》第1章平法简介
教学目标：
通过简单介绍平法的定义、产生和发展历程，使 学生初步了解混凝土结构施工图平面整体设计的 思路，理解平法施工图的制图规则和标准构造详 图，了解平法的特点和实用效果，为进一步学习 平法奠定基础。
1
教学要求：
能力目标
知识要点
权重 40%
自测分数
掌握平法定义
学习平法的基本概念掌 握平法特点 了解平法诞生的背景和 发展历程 学习平法的地位、作用 和意义 了解平法历史上几件大 事
20
学习完本课程后应该
1.看的懂建筑结构施工图 2.懂得进行钢筋工程量计算 3.能够看出结构施工图上的错误
21
3.重复性设计内容部分（主要是节点构造和构件主体构造）以《广义
标准化》方式编制成国家建筑标准构造设计。
10
1.3 平法创建大事记（P3）
2011年9月，修订平法图集3册
1、11G101-1（包括了现浇混凝土框架、剪力墙、梁、板） 2、11G101-2（包括现浇混凝土板式楼梯）
3、11G101-3 （ 包括独立基础、条形基础、筏形基础及桩
5
3、平法的发展
建筑结构施工图设计的发展，经历了三个时期：
一：建国初期至90年代末的详图法（又称配筋图法）；
二：80年代初期至90年代初我国东南沿海开放城市广泛应用
的梁表法；
三：90年代至今已基本普及的平法。
6
7
平法的出现和发展，正是顺应了结构设计的发展和革新 的客观需要。 平法全国范围普及，90%以上工程采用平法设计、施工 造价改革、清单推广、市场竟争日益加剧、算量精度、 速度不断提高 平法图集不断推出，新的平法知识逐渐增加 造价工作者平法知识要求正在提高，平法知识学习、应 用势在必行
混凝土结构平法施工图识图
混凝土结构平法施工图识图-）平法施工图的基本概念随着国民经济的发展和建筑设计标准化水平的提高，近年来各设计单位采用一些较为方便的图示方法。
结构施工图平面整体设计方法,简称〃平法〃。
平法表示方法与传统表示方法的区别主要体现在：把结构构件的尺寸和配筋等，按照平面整体表示方法的制图规则，整体直接地表示在各类构件的结构布置平面图上，再与标准构造详图配合，结合成一套新型完整的结构设计表示方法。
改变了传统的将结构（柱、剪力墙、梁）从结构平面设计图中索引出来，再逐个绘制模板详图和配筋详图的繁琐办法。
二）平法施工图集简介平法标准图集（即GlOl系列平法图集）是混凝土结构施工图采用建筑结构施工图平面整体设计方法的国家建筑标准设计图集。
平法标准图集内容包括两个主要部分：一是平法制图规则，二是标准构造详图。
现行的平法标准图集为16G101系列图集,包括16GiOl-I《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》、16G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》、16GIoI-3《混凝土机构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏型基础、桩基础）》。
适用于抗震设防烈度为6~9度地区的现浇混凝土结构施工图设计、不适用于非抗震机构和砌体结构。
三）主要构件的平法注写方式依据平法图集的内容，简要介绍现浇混凝土柱、梁、板等构件的平法标注，全部构件的详细注写方式和节点构造请参阅相关图集。
1.柱平法施工图的注写方式柱平法施工图的注写方式有列表注写方式和截面注写方式。
列表注写方式系在柱平面布置图上，分别在同一编号的柱中选择一个截面标注几何参数代号，在柱表中注写柱编号、标段的起止标高、几何尺寸、与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式来表达柱平法施工图。
柱编号由柱类型代号和序号组成，柱的类型代号有框架柱（KZ）、转换柱（ZHZ）、芯柱（XZ）、梁上柱（LZ）、剪力墙上柱（QZ）。
电子社混凝土结构平法施工图识读教学课件8基础
2．注明各构件所采用的混凝土强度等级和钢 筋级别，以确定与其相关的受拉钢筋最小锚固长度 及最小搭接长度；
3．注明基础中各部位所处的环境类别，且对 混凝土保护层厚度有特殊要求时应予以注明。
14
八、当采用防水混凝土时，应注明抗渗等 级；应注明施工缝、变形缝、后浇带、预 埋件等采用的防水构造类型。 九、当具体工程需要对本图集标准构造详 图做局部变更时，应注明变更的具体内容。
阶形截面杯口独立基础竖向尺寸
34
2）当基础为坡形截面时，其竖向尺寸分两组表 达，一组表达杯口内，另一组表达杯口外，两组 尺寸以“，”分隔，注写为：a0/a1，h1/h2/h3 …… ， 基础总厚度：h＝h1＋h2＋h3…… 。
坡形截面杯口独立基础竖向尺寸
35
3．基础配筋——必注内容
（1）独立基础底板配筋 普通独立基础和杯口独立基础的底部双向配
2．当非对称独立基础底板长度≥2500，但 该基础某侧从柱中心至基础底板边缘的距离 ＜1250时，钢筋在该侧不减短。
B：X&YC16@200
38
（2）注写杯口独立基础顶部焊接钢筋网 以“Sn”打头引注杯口顶部焊接钢筋
网的各边钢筋。
39
单杯口独立基础顶部焊接钢筋网示意
例4：杯口独立基础顶部钢筋网标注：Sn 2C14 表示：杯口顶部每边配置2根HRB400级直
径为C14的焊接钢筋网。
40
（3）注写普通独立深基础短柱竖向尺寸及钢筋 当基础埋深较大，设置短柱时，短柱配筋
2．几何尺寸——与平面注写规定相同
x、y，xc、yc（或圆柱直径dc），xi、yi， i＝1，2，3……；竖向尺寸h1/h2/……
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋及钢筋算量
2.钢筋算量
建筑工程从设计到竣工阶段依次可分为：设计、招投标、施工、竣工结算四个阶段。 在建筑工程建设的各个阶段都要确定造价。各阶段工程造价中钢筋算量的相关内容如下表 所示。
钢筋及钢筋算量
2.钢筋算量
将钢筋算量的业务进行归类，可以分为两类，如下表所示。
平法结构施工图上应注明的事项
注明所选用平法标准图的图集号。 写明混凝土结构的设计使用年限。 应写明抗震设防烈度及抗震等级，以明确选用相应抗震等级的标准构造详图。 写明各类构件在不同部位所选用的混凝土强度等级和钢筋级别。
平法结构施工图上应注明的事项
标准构造详图有多种可选择的构造做法时，应写明在何部位选用何种构造做法。 写明柱纵筋、墙身分布筋、梁上部贯通筋等所采用的连接形式及有关要求。 写明结构不同部位所处的环境类别。 注明上部结构的嵌固部位位置。
级不大于C25的简支梁或连续梁的简支端，当距支座边1.5倍梁高范围内作用有集中荷载且 las …15d 时，对带肋钢筋 V 0.7 ftbh0 。
钢筋工程量计算
4.钢筋的锚固长度
3）弯起钢筋的锚固长度 弯起钢筋的锚固长度如下图所示。
钢筋工程量计算
4.钢筋的锚固长度
4）关于纵筋锚固长度的选用 （1） laE 或 labE （la 或 lab ）与 las 的区别与选用。
钢筋工程量计算
3.混凝土保护层厚度
混凝土的保护层厚度是指最外层钢筋外边缘至混凝土表面的距离，用字母c表示，如 下图所示。
钢筋工程量计算
3.混凝土保护层厚度
设计使用年限为50年的混凝土结构，混凝土保护层的最小厚度必须符合下表的规定。
钢筋工程量计算
4.钢筋的锚固长度
钢筋的锚固长度是指受力钢筋通过混凝土与钢筋的黏结作用，将所受力传递给混凝土所 需要的长度。钢筋的锚固长度应符合设计要求，当图纸要求不明确时，可按照平法构造的 要求确定。钢筋的锚固形式分为直锚（直锚固）和弯锚（弯折锚固）两种。当支座宽度足够 时，可采用直锚，否则应采用弯锚。 1）纵向受拉钢筋的锚固长度
平法标准设计系列国标图集简介
目前已出版发行的常用平法标准设计系列国标图集主要有： （1）《国家建筑标准设计图集16G101-1：混凝土结构施工图平面整体表示方法制图 规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》。 （2）《国家建筑标准设计图集16G101-2：混凝土结构施工图平面整体表示方法制图 规则和构造详图（现浇混凝土板式楼梯）》。 （3）《国家建筑标准设计图集16G101-3：混凝土结构施工图平面整体表示方法制图 规则和构造详图（独立基础、条形基础、筏形基础、桩基础）》。 （4）《国家建筑标准设计图集11G329-1：建筑物抗震构造详图（多层和高层钢筋混 凝土房屋）》。 （5）《国家建筑标准设计图集11G329-2：建筑物抗震构造详图（多层砌体房屋和底 部框架砌体房屋）》。 （6）《国家建筑标准设计图集11G329-3：建筑物抗震构造详图（单层工业厂房）》。
钢筋及钢筋算量
1.钢筋
钢筋是指钢筋混凝土配筋用的直条或盘 条状钢材。根据外形不同，钢筋可分为光圆钢 筋和变形钢筋两种。
钢筋在混凝土中主要承受拉应力。变形 钢筋由于肋的作用，和混凝土有较大的黏结能 力，因而能更好地承受外力的作用。
光圆钢筋用公称直径的毫米数表示。变 形钢筋的公称直径相当于横截面相等的光圆钢 筋的公称直径。钢筋的公称直径为6～50 mm， 推荐采用的直径为8 mm，12 mm，16 mm， 20 mm，25 mm，32 mm，40 mm。
马凳筋
钢筋工程量计算
6.钢筋计算的其他问题
拉筋
梯子筋
混凝土结构平法识图
第二章梁平法识图与钢筋算量
导读
INTRODUCTION
本章主要介绍了钢筋混凝土梁平法施工图识图的一般规则以及梁平法的制图 规则，并详细阐述了混凝土结构梁中钢筋的计算过程。
通过本章的学习，学生应掌握梁平法施工图的两种表示方法，比较梁的平法 施工图与梁的传统施工图之间的区别，掌握梁平法施工图的制图规则，具备看懂 梁平法施工图的能力，掌握梁中钢筋量的计算过程。
平法结构施工图上应注明的事项
注明后浇带的位置、浇筑时间和后浇混凝土的强度等级以及其他特殊要求。 设计者根据墙体材料和规范要求，选用相关国家建筑标准设计图集或自行绘制。 具体工程需要对本图集的标准构造详图做局部变更时，应注明变更的具体内容。 当具体工程中有特殊要求时，应在施工图中另加说明。
02 钢筋算量基础知识
当纵向受力钢筋在支座边利用其强度时，即在支座边受弯构件 M 0 或受扭构件 T 0 或轴心受力构件 N 0 时，应选用 laE 或 labE （ la 或 lab ）。当在支座边受弯构件 M 0 或受扭构件 T 0 或轴心受力构件 N 0 时，受力纵筋锚固可选用 las 。也就是说，
在锚固处，钢筋只要受力，就应选用 laE 或 labE （ la 或 lab），钢筋不受力就可选用 las 。 例如，悬臂梁上部钢筋在固定端受力，锚固长度选用 la 或 lab，上部钢筋在自由端不受力， 锚固长度选用 las ，如下图（悬臂梁钢筋锚固示意图）所示；如下图（简支钢筋锚固示意图） 所示，简支梁在支座处正弯矩为零，因此，纵筋锚固长度取 las 。
钢筋工程量计算
1.钢筋工程量计算的原理
钢筋工程量的计算原理是先计算钢筋的总长度，再以总长度乘以单位长度理论重量得 到总重量，计算公式为
单根钢筋长度=净长度+锚固长度+连接长度+弯钩长度 钢筋的总重量=单根钢筋长度*总根数*单位长度理论重量/1000 如下表所示为钢筋的公称直径、公称截面面积及理论重量。
根据规定，混凝土结构中受力钢筋的连接接头需设在受力较小处。在同一根受力钢筋 上以少设接头为原则。在结构的重要构件和关键传力部位，纵向受力钢筋不宜设置连接接 头。
如下图所示为同一连接区段内纵向受拉钢筋绑扎搭接接头和机械连接、焊接接头。
钢筋工程量计算
5.钢筋的连接
同一连接区段内纵向受拉钢筋绑扎搭接接头
钢筋工程量计算
4.钢筋的锚固长度
悬臂梁钢筋锚固示意图
钢筋工程量计算
4.钢筋的锚固长度
简直钢筋锚固示意图
钢筋工程量计算
4.钢筋的锚固长度
（2）laE 与 labE （ la 与 lab）的选用。 ① 结构体系或结构构件需要考虑抗震设防时，锚固长度选用 laE （ labE ），否则选用 la （ lab ）。 ② 直锚应选用 laE （ la ），弯锚应选用 labE（lab ）。如下图所示为抗震楼层框架梁 （KL）端支座直锚和弯锚构造。
钢筋工程量计算
4.钢筋的锚固长度
抗震楼层框架梁KL端支座直锚和弯锚
钢筋工程量计算
5.钢筋的连接
由于钢筋的运输限制，较大直径钢筋的长度通常为9m，12m。施工过程中，如遇长 度不够，就必须将钢筋连接起来。钢筋连接的方式有绑扎搭接、机械连接和焊接三种。其 中，机械连接和焊接对于质量要求十分严格，使用时应严格按照国家标准规定执行。
混凝土结构平法识图
第一章混凝土结构平法识图 基础知识
导读
INTRODUCTION
本章主要介绍了钢筋混凝土施工图平面整体表示方法以及平法的制图规则， 并阐述了混凝土结构中钢筋算量的基础知识。
通过本章的学习，学生应了解平法标准设计系列国标图集、混凝土结构平法 施工图与传统施工图之间的区别、掌握平法施工图的制图规则、混凝土结构中钢 筋量计算的计算过程、养成正确阅读图集和图纸的习惯。
目录
CATALOG
01
02
03
梁平法识图
梁钢筋标准构造及 计算原理
梁钢筋计算实例
01
梁平法识图
梁平法施工图在梁平面布置图上采用平面注写方式或 截面注写方式表达。
平面注写方式
平面注写方式是在梁平面布置 图上，分别在不同编号的梁中各选一 根梁，在其上注写截面尺寸和配筋具 体数值的方法来表达梁平法施工图。
钢筋工程量计算
5.钢筋的连接
同一连接区段内纵向受拉钢筋机械连接、焊接接头
钢筋工程量计算
6.钢筋计算的其他问题
在钢筋算量过程中，还要注 意设计图纸未画出以及未明确表 示的钢筋，如楼板中双层钢筋的 上部负弯矩钢筋附加的分布筋、 满堂基础底板的双层钢筋在施工 时支撑所使用的马凳筋、钢筋混 凝土墙施工时所使用的拉筋和梯 子筋等，这些都应按照规范要求， 计入钢筋用量中。
目录
CATALOG
01
平法基础知识
02
钢筋算量基础知识
01
平法基础知识
现代建筑工程结构中，钢筋是主要的建筑材料之一， 其对整个工程有非常重要的影响。
钢筋的加工成型与算量工作需要依据设计图纸和标准 图集，所以，看懂图纸成为学习钢筋算量的第一步。
平法的概念
平法是把结构构件尺寸和配筋等， 按照平面整体表示方法制图规则，整体 直接表达在各类构件的结构平面布置图 上，再与标准构造详图相配合，构成一 套完整的结构施工图的方法。平法改变 了传统结构施工图从平面布置图中索引 出来，再逐个绘制配筋详图的繁琐方法， 减少了设计人员的工作量，同时也减少 了传统结构施工图中“错、漏、碰、缺” 的质量通病。
纵向受拉钢筋的基本锚固长度可通过表1和表2查取（d为钢筋直径）。纵向受拉钢筋锚 固长度可通过表1-9和表1-10查取。
钢筋工程量计算
4.钢筋的锚固长度
钢筋工程量计算
4.钢筋的锚固长度
钢筋工程量计算
4.钢筋的锚固长度
钢筋工程量计算
4.钢筋的锚固长度
2）简支支座钢筋混凝土构件下部纵向受力筋伸入支座的锚固长度 对于简支支座，下部纵向受力筋伸入支座的锚固长度 las 如下表所示。混凝土强度等
平面注写包括集中标注和原位 标注。集中标注表达梁的通用数值， 原位标注表达梁的特殊数值。当集中 标注中的某项数值不适用于梁的某部 位时，则将该项数值原位标注，施工 时，原位标注取值优先。
