自适应控制中PID控制方法
自动化控制系统中的PID控制器调参技巧
![自动化控制系统中的PID控制器调参技巧](https://img.taocdn.com/s3/m/429c2203bf1e650e52ea551810a6f524ccbfcbb0.png)
自动化控制系统中的PID控制器调参技巧自动化控制系统中的PID控制器是一种常用的控制器,它通过对输入信号的比例、积分和微分进行调节来实现对系统的稳定控制。
PID控制器的参数调节是优化控制系统性能的关键环节,合理的参数设置可以提高系统的响应速度、稳定性和抗干扰能力。
本文将介绍几种常用的PID控制器调参技巧,帮助读者在实际应用中提升自动化控制系统的性能。
1. 手工试-错法调参法手工试-错法是一种经验调参方法,通过不断调整PID控制器的参数,并观察系统的响应来找到合适的参数。
首先,将比例参数Kp设为一个较小的值,然后逐渐增大,观察系统的响应是否变快或变慢。
接着,通过逐渐增大或减小积分参数Ki和微分参数Kd,观察系统的稳定性和抗干扰能力是否得到改善。
这种方法简单易行,但需要反复试错,对系统运行的理解程度要求较高。
2. Ziegler-Nichols方法Ziegler-Nichols方法是一种基于频率响应的PID控制器参数整定方法。
它通过对系统的开环频率响应进行测试,确定相应的PID参数。
此方法首先将积分和微分参数设为0,然后逐渐递增比例参数Kp,直到系统的输出开始出现稳定且连续的振荡。
测量振荡周期Tp,然后利用经验公式计算出比例参数Kp和积分时间Ti以及微分时间Td的值。
这种方法适用于一些常见的过程控制系统,但需要系统能够进行外部输入和输出。
3. 先进自整定方法先进自整定方法是一种基于系统响应的自适应控制技术,它通过模型辨识和参数整定算法来实现PID控制器的自动调参。
这种方法根据系统的动态特性和控制要求,利用数学模型和信号处理算法来进行辨识和参数整定。
通过对输入信号和输出信号之间的关系进行分析,得到相应的PID参数。
先进自整定方法的优势在于可以在线实施,实时调整PID参数,适应系统的变化。
4. 虚拟/仿真调参方法虚拟/仿真调参方法是一种通过在计算机上进行仿真实验来调整PID控制器参数的方法。
在进行实际工艺控制前,可以使用虚拟/仿真模型建立系统的数学模型,并在计算机上进行参数设定和控制系统的仿真模拟。
基于模糊控制理论的自适应PID算法
![基于模糊控制理论的自适应PID算法](https://img.taocdn.com/s3/m/e17240e3cf2f0066f5335a8102d276a2002960fa.png)
基于模糊控制理论的自适应PID算法近年来,随着科技的发展,自适应控制技术被越来越广泛地应用于各种控制系统中。
其中,基于模糊控制理论的自适应PID算法是一种很常见的控制方法,具有很强的实际应用价值。
一、什么是自适应PID算法PID控制器是一种广泛应用于工业生产中的控制器,其可以通过对被控对象的反馈信号进行加权处理,从而实现对被控对象的控制。
但是,在实际应用中,由于被控对象的动态特性和环境条件的变化,经常会出现PID控制器参数难以确定和调节的情况,这就需要使用自适应控制技术来解决这种问题。
自适应PID算法是一种自动调整PID控制器参数的方法,其主要原理是根据被控对象的实际工作状态和控制效果来调节PID控制器的参数值,从而实现对被控对象的控制。
在PID控制器中,P 代表比例项、I代表积分项、D代表微分项,而在自适应PID算法中,P、I、D三项参数值是根据被控对象的实际工作状态和控制效果来自适应调整的。
二、模糊控制理论在自适应PID算法中的应用模糊控制理论是一种基于模糊数学的控制方法,其主要特点是可以处理不确定、模糊的信息,具有很强的适应性和鲁棒性。
在自适应PID算法中,模糊控制理论主要用于调节PID控制器中的比例项、积分项和微分项的权重。
具体来说,在模糊控制理论中,有三个基本元素:模糊集合、模糊逻辑运算和模糊推理机。
在自适应PID算法中,这三个元素分别对应着被控对象的状态、PID控制器参数的权重和PID控制器参数的调节规则。
在调节PID控制器中的比例项、积分项和微分项的权重时,主要采用了模糊控制理论中的模糊控制策略。
具体来说,首先将被控对象的状态划分为若干个模糊集合,并为每个模糊集合定义一个隶属度。
然后,根据这些隶属度和一定的模糊逻辑运算规则,得到PID控制器中各项参数的权重值。
最后,再根据这些权重值和一定的模糊推理机规则,得到PID控制器中比例项、积分项和微分项的具体参数值。
三、自适应PID算法的应用范围自适应PID算法广泛应用于各种控制系统中,主要包括以下几个方面:1、工业自控领域:在各种流程控制、物料输送、物流控制等方面均有广泛应用,如化工、机械、电力、冶金等行业。
PID自适应控制
![PID自适应控制](https://img.taocdn.com/s3/m/1f707dfff705cc17552709a4.png)
PID 自适应控制PID Adaptive Control●夏 红 王 慧 李 平Xia Hong Wang Hui Li Ping夏 红,现在浙江大学工业控制研究工作。
地址:杭州市邮政编码:310027收稿日期:1995年9月30日(磁盘来稿)1 引言在PID 控制中,一个关键的问题便是PID 参数整定。
传统的方法是在获取对象数学模型的基础上,根据某一整定原则来确定PID 参数。
然而实际的工业过程往往难以用简单的一阶或二阶系统来描述,且由于噪声、负载扰动等因素的干扰,还可以引起对象模型参数的变化甚至模型结构的改变。
这就要求在PID 控制中,不仅PID 参数的整定不依赖于对象数学模型,而PID 参数能在线调整,以满足实时控制的要求。
本文提出将PID 继电自整定与神经网络相结合,共同完成PID 自适应控制任务。
2 系统构成如图1所示,PID 控制器由一个二层线性网络构造[1,2],网络权的初值由PID 继电自整定法[3]提供。
实施控制时,先将开关T 置于S 处,进行PID 参数整定,将所得的参数做适当的修正后作为网络权的初值,然后将开关T 置于V 处,进入系统自适应控制。
2.1 PID 继电自整定图1PID 自适应控制系统 基于继电反馈的PID 参数自动整定方法用继电特性的非线性环节代替Ziegler ─Nichols 法中的纯比例器,使系统出现极限环,从而获得所需的临界值。
设继电器特性幅值为d ,继电器滞环宽度为h ,且被控过程的广义对象传递函数为G (S ),用N 代表非线性元件的描述函数,则对无滞环的继电器型有 N =(4d/πa )<0(1)对于具有滞环的继电器非线性有 N =2(4d/πa )<-arcsin (h/a )(2)中,a 为继电器型非线性环节输入的一次谐波振幅。
只要满足方程: G (jω)=-(1/N )(3)则系统输出将出现极限环。
得到的临界增益K u 为: Ku =(4d/πa )(4)临界振荡周期tu 通过直接测量相邻两个输出过零的时间值确定。
自适应pid控制算法代码
![自适应pid控制算法代码](https://img.taocdn.com/s3/m/f641101e443610661ed9ad51f01dc281e53a56c2.png)
自适应pid控制算法代码自适应PID控制算法是一种可以自动调整PID控制器参数的控制算法,通过对系统响应特性的分析和模型辨识,实现系统控制的精度和稳定性的优化。
以下是自适应PID控制算法的代码示例:1. 初始化控制器参数Kp = 1.0Ki = 0.0Kd = 0.0SP = 0.0PV = 0.0last_error = 0.0error_sum = 0.0last_input = 0.0output = 0.0last_time = time()2. 计算PID控制器输出time_diff = time() - last_timeerror = SP - PVd_input = PV - last_inputerror_sum += error * time_diffd_error = (error - last_error) / time_diffoutput = Kp * error + Ki * error_sum + Kd * d_error3. 根据系统响应特性调整控制器参数if abs(error) < tolerance:# 系统稳定,不需要调整控制器参数passelif error > 0:# 系统欠响应,增加Kp或Ki或减小Kdif Kp < max_gain:Kp += delta_gainelif Ki < max_gain:Ki += delta_gainelse:Kd -= delta_gainelse:# 系统过响应,减小Kp或增加Kd或减小Ki if Kp > min_gain:Kp -= delta_gainelif Kd < max_gain:Kd += delta_gainelse:Ki -= delta_gain4. 更新记录变量last_error = errorlast_input = PVlast_time = time()以上代码示例是基于Python语言实现的,可以根据实际控制系统的需求进行修改和优化。
自适应控制中PID控制方法
![自适应控制中PID控制方法](https://img.taocdn.com/s3/m/010abcfa710abb68a98271fe910ef12d2af9a95e.png)
自适应PID 控制方法1、自适应控制的理论概述设某被控对象可用以下非线性微分方程来描述:'()((),(),,)()((),(),,)x t f x t u t t y t h x t u t t θθ== (1-1)其中x (t),u (t ),y (t )分别为n ,p,m 维列向量。
假设上述方程能线性化、离散化,并可得出在扰动和噪音影响下的方程:(1)(,)()(,)()()()(,)()()X k k X k k U k k Y k H k X k V k θρθωθ+=Φ++=+ (1-2) X(k ),X (k),U(k ),Y(k),V (k)分别为n ,n ,p ,m,m 维列向量;(,)k θΦ、(,)k ρθ、(,)H k θ分别为n ×n 系统矩阵、n ×p 控制矩阵、m ×n 输出矩阵。
那么自适应控制就是研究:在矩阵(,)k θΦ,(,)k ρθ,(,)H k θ中的参数向量,随机{()k ω},{v(k )}的统计特性及随机向量X(0)的统计特性都未知的条件下的控制问题,也就是说自适应控制的问题可归结为在对象及扰动的数学模型不完全确定的条件下,设计控制序列u(0),u(1),…,u (N — 1),使得指定的性能指标尽可能接近最优和保持最优。
自适应控制是现代控制的重要组成部分,它同一般反馈控制相比有如下突出特点:(l)一般反馈控制主要适用于确定性对象或事先确知的对象,而自适应控制主要研究不确定对象或事先难以确知的对象。
(2)一般反馈控制具有抗干扰作用,即它能够消除状态扰动引起的系统误差,而自适应控制因为有辨识对象和在线修改参数的能力,因而不仅能消除状态扰动引起的系统误差,还能消除系统结构扰动引起的系统误差。
(3)自适应控制是更复杂的反馈控制,它在一般反馈控制的基础上增加了自适应控制机构或辨识器,还附加了一个可调系统"1.1模型参考自适应控制系统模型参考自适应控制系统由参考模型、反馈控制器、自适应机构及被控对象组成.此系统的主要特点是具有参考模型,其核心问题可归纳为如何确定自适应调节律及算法。
自适应pid控制算法代码

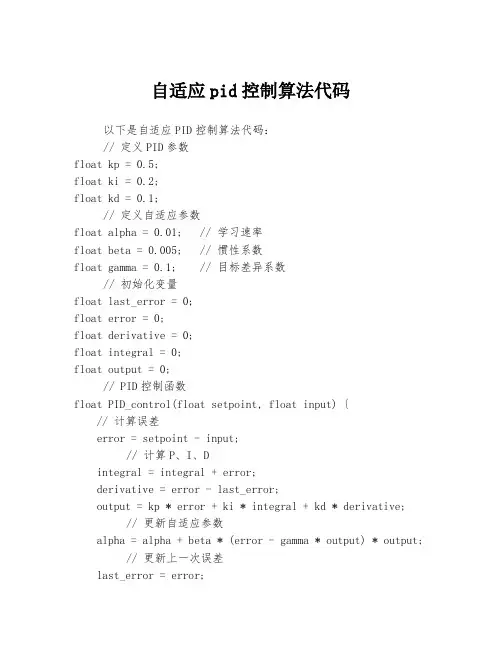

![自适应pid控制算法代码](https://img.taocdn.com/s3/m/8c421529eef9aef8941ea76e58fafab069dc44f4.png)
自适应pid控制算法代码以下是自适应PID控制算法代码:// 定义PID参数float kp = 0.5;float ki = 0.2;float kd = 0.1;// 定义自适应参数float alpha = 0.01; // 学习速率float beta = 0.005; // 惯性系数float gamma = 0.1; // 目标差异系数// 初始化变量float last_error = 0;float error = 0;float derivative = 0;float integral = 0;float output = 0;// PID控制函数float PID_control(float setpoint, float input) {// 计算误差error = setpoint - input;// 计算P、I、Dintegral = integral + error;derivative = error - last_error;output = kp * error + ki * integral + kd * derivative;// 更新自适应参数alpha = alpha + beta * (error - gamma * output) * output;// 更新上一次误差last_error = error;// 输出控制量return output + alpha;}注意:本文提供的代码仅为示例,具体实现需要根据具体情况进行修改和优化。
同时,为了避免代码被用于非法用途,请勿在任何场合将其用于违法行为。
机器人运动控制的PID控制方法研究
![机器人运动控制的PID控制方法研究](https://img.taocdn.com/s3/m/a7362f52a9114431b90d6c85ec3a87c240288ad2.png)
机器人运动控制的PID控制方法研究随着科技的发展和机器人技术的日益成熟,机器人在工业、服务和军事等领域的应用越来越广泛。
机器人的运动控制是其中至关重要的一部分,而PID控制方法在机器人运动控制中被广泛采用。
本文将对机器人运动控制中的PID控制方法进行研究,探讨其原理、应用和优化方法。
一、PID控制方法的原理与基本概念PID控制方法是一种基于反馈的控制方法,全称为比例-积分-微分控制(Proportional-Integral-Derivative Control)。
PID控制器由比例控制器、积分控制器和微分控制器组成,可以通过调整各个控制分量之间的参考值来控制系统输出。
1. 比例控制器(P)比例控制器根据设定的控制偏差,将该偏差与比例增益Kp相乘得到控制输出。
比例增益决定了输出与偏差之间的线性关系。
2. 积分控制器(I)积分控制器根据一段时间内的偏差累积值,将该累积值与积分增益Ki相乘得到控制输出。
积分增益可以消除静态误差,帮助系统快速响应。
3. 微分控制器(D)微分控制器根据偏差的变化率,将变化率与微分增益Kd相乘得到控制输出。
微分增益可以抑制系统的振荡和过冲。
PID控制方法的基本原理在于不断地利用反馈信号进行控制调节,使机器人的位置、速度、力量等参数保持在期望值附近。
二、PID控制方法在机器人运动控制中的应用1. 位置控制在机器人运动控制中,最基本的应用就是位置控制。
通过比较机器人当前位置与目标位置之间的偏差,PID控制器可以实时调整机器人的运动,使其准确到达目标位置。
比例控制器负责根据位置偏差调整速度;积分控制器消除静态误差;微分控制器抑制振荡和过冲。
2. 轨迹跟踪除了位置控制,PID控制方法也可以用于轨迹跟踪。
机器人通常需要按照预定的轨迹进行移动,比如画出一个曲线或在空间中形成特定的路径。
PID控制器可以根据当前位置与轨迹之间的偏差来调整机器人的运动,使其保持在预定的轨迹上。
3. 力控制在某些应用中,机器人的力量输出是非常重要的。
自动化控制系统中的PID调节技术
![自动化控制系统中的PID调节技术](https://img.taocdn.com/s3/m/413abb59f08583d049649b6648d7c1c708a10b04.png)
自动化控制系统中的PID调节技术自动化控制系统中的PID调节技术是一种常用的控制方法。
PID是比例-积分-微分的缩写,是一种经典的控制算法。
PID控制器可以根据被控制对象的输入信号和输出信号的差异,自动调节控制器的输出信号,使被控制对象按照期望的方式运行。
一、PID控制器的原理及组成PID控制器由三个部分组成:比例控制器(P),积分控制器(I)和微分控制器(D)。
这三个组成部分的输出信号分别与被控制对象的输入信号相加,形成PID控制器的输出信号。
比例控制器:比例控制器的输出信号与被控制对象的输入信号成比例。
比例控制器的作用是根据被控制对象当前的状态,产生一个与其偏差成比例的输出信号。
比例控制器的参数称为比例增益。
积分控制器:积分控制器的输出信号与被控制对象的输入信号积分。
积分控制器的作用是根据被控制对象的历史状态,产生一个与历史偏差的累积值成比例的输出信号。
积分控制器的参数称为积分时间。
微分控制器:微分控制器的输出信号与被控制对象的输入信号微分。
微分控制器的作用是根据被控制对象的变化速率,产生一个与变化率成比例的输出信号。
微分控制器的参数称为微分时间。
二、PID调节技术的应用场景PID调节技术广泛应用于各个领域的自动化控制系统中。
下面以工业控制系统为例,介绍PID调节技术的应用场景。
1. 温度控制:在加热加工过程中,温度的自动控制是十分重要的。
PID控制器可以根据温度传感器的反馈信号,自动调节加热设备的输出,使得温度始终稳定在设定值附近。
这在生产过程中可以提高产品质量和效率。
2. 速度控制:在机械传动系统中,控制转速的平稳性对于保证设备正常运行十分重要。
PID控制器可以根据速度传感器的反馈信号,自动调节电机的输出,使设备运行的速度能够适应不同的工况需求。
3. 液位控制:在储液设备或者管道系统中,液位的自动控制对于避免溢流或者干涸具有重要意义。
PID控制器可以根据液位传感器的反馈信号,自动调节液位控制阀的开度,使液位维持在设定范围内。
单神经元自适应PID控制算法
![单神经元自适应PID控制算法](https://img.taocdn.com/s3/m/e8ce8a6d48d7c1c708a145b0.png)
单神经元自适应PID 控制算法一、单神经元PID 算法思想神经元网络是智能控制的一个重要分支,神经元网络是以大脑生理研究成果为基础,模拟大脑的某些机理与机制,由人工建立的以有向图为拓扑结构的网络,它通过对连续或断续的输入做状态响应而进行信息处理;神经元网络是本质性的并行结构,并且可以用硬件实现,它在处理对实时性要求很高的自动控制问题显示出很大的优越性;神经元网络是本质性的非线性系统,多层神经元网络具有逼近任意函数的能力,它给非线性系统的描述带来了统一的模型;神经元网络具有很强的信息综合能力,它能同时处理大量不同类型的输入信息,能很好地解决输入信息之间的冗余问题,能恰当地协调互相矛盾的输入信息,可以处理那些难以用模型或规则描述的系统信息。
神经元网络在复杂系统的控制方面具有明显的优势,神经元网络控制和辨识的研究已经成为智能控制研究的主流。
单神经元自适应PID 控制算法在总体上优于传统的PID 控制算法,它有利于控制系统控制品质的提高,受环境的影响较小,具有较强的控制鲁棒性,是一种很有发展前景的控制器。
二、单神经元自适应PID 算法模型单神经元作为构成神经网络的基本单位,具有自学习和自适应能力,且结构简单而易于计算。
传统的PID 则具有结构简单、调整方便和参数整定与工程指标联系紧密等特点。
将二者结合,可以在一定程度上解决传统PID 调节器不易在线实时整定参数,难以对一些复杂过程和参数时变、非线性、强耦合系统进行有效控制的不足。
2.1单神经元模型对人脑神经元进行抽象简化后得到一种称为McCulloch-Pitts 模型的人工神经元,如图2-1所示。
对于第i 个神经元,12N x x x 、、……、是神经元接收到的信息,12i i iN ωωω、、……、为连接强度,称之为权。
利用某种运算把输入信号的作用结合起来,给它们的总效果,称之为“净输入”,用i net 来表示。
根据不同的运算方式,净输入的表达方式有多种类型,其中最简单的一种是线性加权求和,即式 (2-1)。
自适应PID控制算法
![自适应PID控制算法](https://img.taocdn.com/s3/m/559e0b8cdb38376baf1ffc4ffe4733687f21fc6e.png)
自适应PID控制算法自适应PID控制算法是一种通过自动调整PID控制器参数来实现更好控制效果的算法。
传统的PID控制器在设计时需要根据系统的特性手动调整P、I、D三个参数来达到期望的控制效果。
然而,实际系统往往具有复杂的非线性特性,这使得传统PID控制器的参数不一定能够适应系统的变化。
因此,自适应PID控制算法的出现弥补了传统PID控制器的不足之处。
首先,自适应PID控制算法需要提前设置一个PID控制器的模型。
这个模型可以是一个线性模型,也可以是一个非线性模型。
模型的选择将会直接影响到自适应PID控制的精确度和鲁棒性。
接下来,通过对系统控制过程的采样和实时反馈的误差信号,用检测器对当前PID控制器的模型进行参数估计。
参数估计的方法可以采用最小二乘法、最大似然估计等统计学方法。
通过比较估计值和实际值的差距,算法可以得到一个误差的度量值,即误差度量函数。
然后,利用误差度量函数对PID控制器进行参数调整。
通过最小化误差度量函数,自适应PID控制算法可以自动调整PID控制器的参数,使其能够更好地适应系统的非线性特性。
常见的调整方法有:梯度下降法、遗传算法等。
最后,通过不断地采样和实时反馈的误差信号,不断地进行参数估计和参数调整,自适应PID控制算法可以实现对系统动态特性的自适应调节。
这使得系统能够更好地应对随时间变化的环境和扰动。
自适应PID控制算法的优点在于,它能够根据系统实际情况自动调整PID控制器的参数,从而提高系统的鲁棒性和控制精度。
它不需要人工干预,具有很高的智能化。
同时,自适应PID控制算法也需要一定的理论基础和计算能力支持,因此在实际应用中需要适当权衡。
综上所述,自适应PID控制算法是一种通过自动调整PID控制器参数来实现更好控制效果的算法。
通过采样和实时反馈的误差信号,算法可以对PID控制器的模型进行参数估计,并利用误差度量函数进行参数调整,从而实现对系统动态特性的自适应调节。
自适应PID控制算法具有很高的智能化和鲁棒性,适用于复杂的非线性系统控制。
自适应pid控制方法
![自适应pid控制方法](https://img.taocdn.com/s3/m/38529170302b3169a45177232f60ddccda38e6e5.png)
自适应pid控制方法
自适应PID控制方法是一种基于PID控制器的改进控制方法。
它通过对系统参数进行实时监测和调整,自动调整PID控制器的参数,以适应系统参数变化和不确定性的影响。
这种控制方法能够有效提升系统的稳定性和响应速度,降低控制误差和能耗。
自适应PID控制方法主要分为两种类型:基于模型参考自适应PID控制和基于模型自适应PID控制。
前者通过建立系统模型,将模型输出与实际输出进行比较,从而调整PID参数;后者则是利用经验模型或数据模型,直接从实际输出中提取参数并进行调整。
这两种方法各有优缺点,选择合适的方法需要根据具体应用场景来决定。
自适应PID控制方法在工业自动化、机器人控制、航空航天等领域得到了广泛应用。
未来,随着智能化和自动化技术的不断发展,自适应PID控制方法将会有更广泛的应用和更深入的研究。
- 1 -。
三种典型控制方法
![三种典型控制方法](https://img.taocdn.com/s3/m/b6880a43a7c30c22590102020740be1e650ecc89.png)
三种典型控制方法三种典型控制方法:PID控制、模糊控制和自适应控制一、PID控制PID控制是一种经典的控制方法,它通过对系统的误差进行测量和调整,使系统的输出与期望值尽可能接近。
PID控制系统由比例(P)、积分(I)和微分(D)三个控制器组成。
1. 比例控制器(P):比例控制器根据误差的大小来调整输出的大小,使其与误差成正比。
当误差增大时,输出也增大,从而使系统更快地趋向期望值。
但是比例控制器容易产生超调现象,即输出超过期望值后再回归。
2. 积分控制器(I):积分控制器通过累积误差的大小来调整输出的大小,使其与误差的积分成正比。
积分控制器能够消除系统的稳态误差,但是容易引起系统的超调和震荡。
3. 微分控制器(D):微分控制器根据误差的变化率来调整输出的大小,使其与误差的微分成正比。
微分控制器能够提前预测系统的变化趋势,从而减小超调和震荡。
但是微分控制器对噪声和干扰比较敏感。
PID控制通过调整比例、积分和微分参数的大小,使系统的输出逐渐趋向期望值。
PID控制方法简单易行,广泛应用于工业控制领域。
二、模糊控制模糊控制是一种基于模糊逻辑的控制方法,它模拟人类的思维方式,通过语言化的规则来描述系统的行为。
模糊控制将输入和输出变量进行模糊化处理,然后通过模糊推理和模糊规则来确定输出的大小。
模糊控制的核心是模糊推理系统,它包括模糊化、模糊推理和解模糊三个过程。
1. 模糊化:将输入变量通过隶属函数转化为模糊集合,用来表示变量的模糊程度。
模糊化可以将连续的输入变量转化为离散的模糊集合,便于进行模糊推理。
2. 模糊推理:根据模糊规则和输入的模糊集合来确定输出的模糊集合。
模糊推理通过匹配模糊规则中的前提部分与输入的模糊集合,然后根据规则的结论部分来确定输出的模糊集合。
3. 解模糊:将输出的模糊集合通过隶属函数转化为实际的输出值。
解模糊可以根据不同的解模糊方法来确定输出的大小,常用的方法有最大隶属度法和加权平均法。
模糊控制方法适用于那些难以建立精确数学模型的系统,具有较强的鲁棒性和适应性。
自动化控制系统中的PID控制方法与调参技巧
![自动化控制系统中的PID控制方法与调参技巧](https://img.taocdn.com/s3/m/43bb436ee3bd960590c69ec3d5bbfd0a7956d5cb.png)
自动化控制系统中的PID控制方法与调参技巧自动化控制系统是现代工业生产中的重要组成部分,而PID控制是其中最常用和最基础的控制方法之一。
PID控制器由比例、积分和微分三个部分组成,通过不断调节控制器的参数,可以实现对系统的稳定性和响应速度进行调节。
本文将介绍PID控制的基本原理、具体方法以及常用的调参技巧。
1. PID控制的基本原理PID控制器的基本原理是通过比较实际输出值与期望输出值的差异,计算控制量,从而实现对系统的闭环控制。
具体来说,PID控制器通过以下三个部分的组合计算得到控制量:- 比例部分:根据实际输出值与期望输出值的差异,以一定比例调节控制量。
比例调节可以快速响应系统的变化,提高系统的稳定性。
- 积分部分:根据实际输出值与期望输出值的积分计算调节控制量。
积分调节可以消除静态误差,提高系统的精度和稳定性。
- 微分部分:根据实际输出值的变化率计算调节控制量。
微分调节可以预测系统变化的趋势,减小系统的超调和震荡,提高系统的响应速度和稳定性。
通过不断调节PID控制器的参数,可以实现对系统的动态响应特性进行优化,使系统更好地满足实际要求。
2. 传统PID控制方法传统的PID控制方法是根据经验和试验,手动调节控制器的参数。
具体步骤如下:- 设置比例增益:增大比例增益可以提高系统的响应速度,但也容易引起系统的超调和震荡。
一般情况下,可以先将比例增益设为1,然后逐步增大,直到系统产生超调为止。
- 设置积分时间:增大积分时间可以减小系统的静态误差,但同时也会增大系统的超调和震荡。
可以根据系统的特性和要求,逐步增大积分时间,直到达到目标。
- 设置微分时间:增大微分时间可以减小系统的超调和震荡,但也会降低系统的响应速度。
可以根据系统的实际情况,逐步增大微分时间,直到满足要求。
通过反复试验和调节,手动调整PID控制器的参数,可以使系统达到理想的控制效果。
然而,传统的PID调参方法费时费力,并且对控制器的稳定性和鲁棒性要求较高。
自适应pid控制simulink算法
![自适应pid控制simulink算法](https://img.taocdn.com/s3/m/a2536b410640be1e650e52ea551810a6f524c8c7.png)
自适应pid控制simulink算法自适应PID控制是一种根据系统响应动态调整PID参数的控制算法。
在Simulink中,可以使用两种方法实现自适应PID 控制算法。
方法一:使用Simulink自带的自适应PID控制器模块(Adaptive PID Controller block)。
这个模块可以根据系统的反馈信号和设定值信号,自动调整PID参数。
可以通过设置一些参数,如初始PID参数、自适应算法等,来控制自适应过程。
这个模块是较为简单方便的方法,适用于一般的自适应控制。
方法二:使用Matlab Function block来实现自适应PID控制算法。
Matlab Function block是一种可以在Simulink模型中使用自定义的Matlab代码块,可以用来实现更为个性化和复杂的算法。
可以在这个代码块中编写自适应PID控制算法的Matlab代码,并在Simulink模型中使用。
具体实现自适应PID控制算法的步骤如下:1. 在Simulink模型中添加控制系统组件,如输入信号、PID控制器、系统模型、反馈传感器等。
2. 使用上述的方法一或方法二,在Simulink模型中添加自适应PID控制算法的组件。
3. 针对具体的自适应PID算法,设置相关参数。
如果是使用自适应PID控制器模块,可以设置初始PID参数、自适应算法类型、自适应学习率等参数。
如果是使用Matlab Function block,可以在Matlab代码中设置相关参数。
4. 运行Simulink模型,观察系统响应,并根据实际情况调整参数。
5. 根据实际需要,对PID参数进行显示、记录或保存等操作,用于后续分析和调整。
以上是使用Simulink实现自适应PID控制算法的一般步骤,具体实现过程需要根据具体控制系统的需求和自适应算法的特点进行调整。
基于深度神经网络的自适应PID控制
![基于深度神经网络的自适应PID控制](https://img.taocdn.com/s3/m/f19733f109a1284ac850ad02de80d4d8d15a0126.png)
基于深度神经网络的自适应PID控制自适应 PID 控制是现代控制理论中的一种重要方法,它通过不断地对实际控制系统的反馈信息进行分析,来实现对系统参数的自适应优化,从而达到更优的控制效果。
在传统的控制方法中,PID 控制器是最常见的一种控制器,它通过改变比例、积分、微分三个参数来控制系统的输出行为。
虽然 PID 控制的思想简单而直观,但它往往需要通过人工调整控制器参数才能达到最佳的控制效果,这使得传统的PID 控制方法在复杂的工业控制系统中应用受到了很大的限制。
近年来,随着深度学习技术的快速发展,越来越多的控制问题开始通过深度神经网络来解决。
深度神经网络通过多层的非线性映射来实现复杂的数据处理和表达,具有非常强的模型适应力和自适应能力,并且能够从大量的数据中学习到系统的隐含规律,从而提高控制性能。
基于深度神经网络的自适应 PID 控制是一个典型的应用场景。
它通过将深度神经网络嵌入到PID 控制器中,实现对系统参数的自适应学习,从而优化控制效果。
具体实现上,基于深度神经网络的自适应PID 控制可以分为以下两个步骤:首先,通过采集真实系统的数据,训练一个深度神经网络,用来对系统的动态特性进行建模和预测。
其次,在 PID 控制器中将这个深度神经网络作为预估器,根据预测误差来自适应调整 PID 控制器的参数,从而达到更优的控制效果。
在实际应用中,基于深度神经网络的自适应 PID 控制已经得到了广泛的应用。
例如在工业自动化领域,它可以通过对温度、压力等参数的自适应调整来实现对化工过程的控制;在机器人控制中,它可以实现对机械臂的精确控制和路径规划;在无人驾驶汽车中,它可以通过对车速、转向等参数的自适应调整来实现对车辆的自动驾驶。
总之,基于深度神经网络的自适应 PID 控制是现代控制理论中的一种重要方法,它能够实现对复杂工业系统的自适应优化。
随着深度学习技术的发展,我们相信基于深度神经网络的自适应 PID 控制将会在更多的领域得到应用,并取得更加突出的成果。
最小方差自适应pid控制 c语言
![最小方差自适应pid控制 c语言](https://img.taocdn.com/s3/m/1e591e7def06eff9aef8941ea76e58fafab045b8.png)
最小方差自适应pid控制c语言1. 引言1.1 概述在控制领域,PID控制是一种常见且广泛应用的控制算法,它通过对被控对象进行调节来使其输出值尽量接近设定值。
然而,传统的PID控制算法存在一些局限性,例如无法适应系统参数变化、过程干扰等问题。
为了克服这些问题,自适应PID控制算法被提出,并在实际应用中取得了显著的效果。
本文将介绍一种基于最小方差原理的自适应PID控制算法,并着重讨论其在C 语言中的实现。
C语言作为一种常用的编程语言,在嵌入式系统领域具有广泛的应用。
通过利用C语言实现自适应PID控制算法,能够提高系统稳定性和响应速度,并且方便进行调试和验证。
1.2 文章结构本文共分为五个部分进行阐述。
首先,在引言部分概括了整篇文章的内容,并简要介绍了自适应PID控制和C语言在控制领域的应用。
接下来,在第二部分中详细介绍了最小方差自适应PID控制的概念和原理。
第三部分主要讨论了C语言在控制领域的优势以及实现PID控制算法的基本思路。
然后,在第四部分中详细描述了最小方差自适应PID控制算法的设计与实现细节,包括算法流程图和关键步骤解析。
最后,在第五部分总结实验结果并展望可能存在的问题和改进方向,并提出使用该算法的建议。
1.3 目的本文的目标是介绍最小方差自适应PID控制算法,并通过C语言代码实现该算法,使读者能够深入了解该算法原理及其应用。
同时,希望通过对实验结果的分析和总结,提供一些改进方向和建议,为在嵌入式系统中应用自适应PID控制算法的开发者提供参考。
2. 最小方差自适应PID控制概述2.1 PID控制简介PID控制是一种常用的反馈控制算法,它通过不断调整输出来使得被控对象的输出与期望值尽可能接近。
PID控制算法由比例项(P项)、积分项(I项)和微分项(D项)组成。
- 比例项:根据当前误差的大小,以一定的比例调整输出。
- 积分项:累加历史误差,并进行补偿。
- 微分项:考虑误差变化趋势,用于抑制系统过冲和震荡。
自适应PID参数整定
![自适应PID参数整定](https://img.taocdn.com/s3/m/548cb71ca6c30c2259019ea9.png)
PID参数的整定方法
参数整定找最佳,从小到大顺序查 先是比例后积分,最后再把微分加 曲线振荡很频繁,比例度盘要放大 曲线漂浮绕大湾,比例度盘往小扳 曲线偏离回复慢,积分时间往下降 曲线波动周期长,积分时间再加长 曲线振荡频率快,先把微分降下来 动差大来波动慢。微分时间应加长 理想曲线两个波,前高后低4比1 一看二调多分析,调节质量不会低
PID参数的整定方法
方法三:经验法
(长期的生产实践中总结出来的参数表)
系统 温度 流量 压力 液位 参数 δ(%) 20~60 40~100 TI (
min)
TD( 0.5~3
min)
3 ~10 0.1~1
30~70
20~80
0.4~3
方法: 根据经验先将控制器参数放在某些数值上,直接在闭合的控制系统中通
衰减曲线法控制器参数计算表
方法
TD (min) 在纯比例作用下,由大 到小调整比例度以得到具 有衰减比(4:1)的过渡 过程,记下此时的比例度δ
δ (%) P PI PID δ
TI (min)
S
1.2δ 0.8δ
S
0.5TS 0.3TS 0.1TS
S及振荡周期TS,根据经验
公式,求出相应的积分时
S
间TI和微分时间TD。
比例积分微分(PID)控制器
PID控制器:是一种线性控制器,它根据给定值与实际输出 值构成控制偏差,将偏差的比例、积分和微分通过线性组合 构成控制量,对被控对象进行控制。原理图如下:
PID控制器原理图
PID控制器控制效果最为理想。它集三者之长: 既 有比例作用的及时迅速,又有积分作用的消除余 差能力,还有微分作用的超前控制功能。
基于PPO的自适应PID控制算法研究
![基于PPO的自适应PID控制算法研究](https://img.taocdn.com/s3/m/cc880214ac02de80d4d8d15abe23482fb5da0256.png)
基于PPO的自适应PID控制算法研究在自动控制领域中,PID控制算法是一种广泛应用的经典控制算法。
PID控制器可以通过反馈信号来调整输出,使得系统能够更好地响应不同的工况变化。
然而,传统的PID控制算法需要手动调整参数,对于复杂的非线性系统往往难以找到最佳的参数配置。
为了解决这一问题,本文将探讨基于PPO的自适应PID控制算法的研究。
一、PPO算法简介PPO(Proximal Policy Optimization)是一种基于优势函数的近端策略优化算法。
与传统的强化学习算法相比,PPO算法具有更高的采样效率和稳定性。
该算法通过近端近似策略优化的方式,实现对策略参数的更新。
由于其较好的性能表现,PPO算法被广泛应用于强化学习领域。
二、自适应PID控制算法研究传统的PID控制算法需要手动调整参数,这种调参方法存在一定的主观性和难度。
为了解决这一问题,本文提出基于PPO的自适应PID控制算法。
该算法通过强化学习和近端策略优化的方式,自动寻找最佳的PID控制参数配置。
在基于PPO的自适应PID控制算法中,首先建立系统的数学模型,并定义控制目标和约束条件。
然后,使用PPO算法进行模型训练,通过采样探索环境,并根据奖励信号指导参数更新。
PPO算法通过优化策略参数的方式,提高系统对于不同工况的适应性。
通过反复迭代训练,基于PPO的自适应PID控制算法可以自动调整参数,使得系统能够在工作过程中动态适应不同的工况变化。
相比于传统的手动调参方法,这种自适应算法具有更高的效率和准确性。
三、实验结果及分析为了验证基于PPO的自适应PID控制算法的性能,我们进行了一系列实验。
在实验中,我们选择了一个非线性系统作为测试对象,并使用基于PPO的自适应PID控制算法进行控制。
实验结果表明,基于PPO的自适应PID控制算法在不同的工况下均能够实现较好的控制效果。
相比于传统的手动调参方法,该算法具有更高的鲁棒性和适应性。
四、总结与展望本文研究了基于PPO的自适应PID控制算法,并通过实验证明了该算法的有效性。
自动化控制中的PID控制器参数调整技巧
![自动化控制中的PID控制器参数调整技巧](https://img.taocdn.com/s3/m/d6eae4556d175f0e7cd184254b35eefdc8d315fa.png)
自动化控制中的PID控制器参数调整技巧在自动化控制系统中,PID控制器是一种常用且广泛应用的控制器。
PID控制器通过比较实际测量值与设定值之间的差距,以及控制误差的变化率和累积误差来调整控制器的输出信号,从而实现对系统的稳定控制。
而控制器参数的调整将直接影响到系统的控制性能和响应速度。
PID控制器是由比例(P)、积分(I)和微分(D)三个控制环节组成的。
在实际应用中,参数调整是非常重要的环节,它决定了控制器的稳定性、鲁棒性和响应速度。
下面将介绍几种常用的PID控制器参数调整技巧。
1. 手动调节法:手动调节法是最常见也是最基础的参数调整方法。
通过观察系统的响应曲线,手动调整P、I和D三个参数,以达到系统的期望控制效果。
调节过程中需要注意保证系统的稳定性和抗干扰性。
2. Ziegler-Nichols方法:Ziegler-Nichols方法是一种经验性的参数调整方法,适用于一些较为简单的线性系统。
这种方法主要通过观察系统的临界增益和临界周期来确定PID参数。
具体步骤包括调节增益直到系统出现振荡,然后根据振荡的周期确定比例增益、积分时间和微分时间。
3. 超调法:超调法是一种通过控制系统的超调量来调整PID参数的方法。
通过调整P、I和D参数,使系统产生适当的超调量,然后根据超调量的大小来调整参数的值。
一般来说,超调量越大,系统的响应速度越快。
4. 最优控制理论:最优控制理论通常应用于非线性和多变量系统中。
这种方法通过优化算法,在满足一定约束条件下找到使系统性能达到最优的PID控制参数。
最优控制方法能够充分利用系统的非线性特性和偏差分析,提高系统的控制精度和鲁棒性。
5. 自整定技术:自整定技术是一种基于自适应控制思想的参数调整方法。
该方法通过实时观测系统的动态响应和控制误差,利用数学模型和自整定算法来自动地调整PID参数。
自整定技术对控制系统的实时性和鲁棒性要求较高,但能够提高系统的适应性和控制精度。
在实际应用中,选择合适的PID控制器参数调整方法需要考虑系统的复杂性、工作环境和控制要求。
模糊自适应pid 规则
![模糊自适应pid 规则](https://img.taocdn.com/s3/m/fa07d727640e52ea551810a6f524ccbff121cad0.png)
模糊自适应pid 规则
模糊自适应PID(Proportional-Integral-Derivative)控制是一种自适应控制方法,利用模糊逻辑理论中的模糊规则来调节PID控制器的参数,从而实现对控制系统的优化控制。
模糊自适应PID的规则如下:
1. 根据系统的输出与期望输出之间的偏差(误差值),通过模糊逻辑推理得到偏差的模糊量化信息。
2. 根据模糊量化信息,利用一组预设的模糊规则来确定PID控制器参数的调节量。
3. 根据规则确定的调节量,更新PID控制器的参数。
4. 根据更新后的参数重新计算PID控制器的输出。
5. 循环执行上述步骤,实现对控制器参数的自适应调节。
模糊自适应PID的规则可以根据具体的控制系统和性能要求进行设计和调整。
通过模糊逻辑的模糊量化和模糊规则的调节,系统可以在不同工况下自动调整PID控制器的参数,提高控制系统的稳定性和响应速度。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
自适应PID 控制方法
1、自适应控制的理论概述
设某被控对象可用以下非线性微分方程来描述:
'()((),(),,)
()((),(),,)x t f x t u t t y t h x t u t t θθ== (1-1)
其中x(t),u(t),y(t)分别为n,p,m 维列向量。
假设上述方程能线性化、离散化,并可得出在扰动和噪音影响下的方程:
(1)(,)()(,)()()()(,)()()
X k k X k k U k k Y k H k X k V k θρθωθ+=Φ++=+ (1-2) X(k),X(k),U(k),Y(k),V(k)分别为n ,n ,p ,m ,m 维列向量;(,)k θΦ、(,)k ρθ、(,)H k θ分别为n ×n 系统矩阵、n ×p 控制矩阵、m ×n 输出矩阵。
那么自适应控制就是研究:在矩阵(,)k θΦ,(,)k ρθ,(,)H k θ中的参数向量,
随机{()k ω},{v(k)}的统计特性及随机向量X(0)的统计特性都未知的条件下的控制问题,也就是说自适应控制的问题可归结为在对象及扰动的数学模型不完全确定的条件下,设计控制序列u(0),u(1),…,u(N- 1),使得指定的性能指标尽可能接近最优和保持最优。
自适应控制是现代控制的重要组成部分,它同一般反馈控制相比有如下突出特点: (l)一般反馈控制主要适用于确定性对象或事先确知的对象,而自适应控制主要研究不确定对象或事先难以确知的对象。
(2)一般反馈控制具有抗干扰作用,即它能够消除状态扰动引起的系统误差,而自适应控制因为有辨识对象和在线修改参数的能力,因而不仅能消除状态扰动引起的系统误差,还能消除系统结构扰动引起的系统误差。
(3)自适应控制是更复杂的反馈控制,它在一般反馈控制的基础上增加了自适应控制机构或辨识器,还附加了一个可调系统"
1.1模型参考自适应控制系统
模型参考自适应控制系统由参考模型、反馈控制器、自适应机构及被控对象组成。
此系统的主要特点是具有参考模型,其核心问题可归纳为如何确定自适应调节律及算法。
目前设计自适应律所采用的方法主要有两种:局部参数最优法,如梯度算法等,该方法的局限性在于不一定能保证调节过程总是稳定的;基于稳定性理论的设计方法,如Lyapunov稳定性理论和Popov超稳定性理论的设计方法。
1.2自校正调节器
自校正调节器可分为设计机构、估计器、调节器及被控对象4个部分。
此控制器的主要特点是具有在线测量及在线辨识环节,其核心问题可归纳为如何把不同参数估计算法与不同控制算法相结合。
根据参数估计算法与控制算法相结合的情况把自校正控制分为:最小方差自校正控制,其特点是算法简单、易理解、易实现,但只适用于最小相位系统,对靠近单位圆的零点过于灵敏,而且扰动方差过大时调节过程过于猛烈;广义最小方差自校正控制,可用于非逆稳系统,但难以实现;基于多步预测的自适应控制,适用于不稳定系统等,具有易实现、鲁棒性强的优点;自校正极点配置控制,具有动态性能好、无控制过激现象的特点,但静态干扰特性差;自校正PID控制,具有算法简单、鲁棒性强、待定参数少的特点;增益调度控制,优点是参数适应快,缺点是选择合适的列表需要大量的仿真实验,另外离线的计算量大。
1.3动态系统稳定性理论
目前,自适应控制系统的设计都是基于稳定性理论的,即在保证系统全局稳定的前提下实现其参数调节规律,主要应用的稳定性理论有Lyapunov稳定定理和Popov稳定定理。
正因为这样,自适应系统的设计方法主要分为两种,基于Lyapunov稳定定理的自适应控制系统和基于Popov稳定定理的自适应控制系统。
李雅普诺夫提出了运动稳定性的一般理论,即稳定性分析的第一法和第二法。
第一法将非线性自治系统运动方程在足够小的邻域内进行泰勒展开,导出一次近似线性化系统,再根据线性系统特征值在复平面上的分布推断非线性系统在邻域内的稳定性;第二法引入具有广义能量属性的李雅普诺夫函数,并分析其函数的定号性,建立判断系统稳定性的相应结论。
2、模型参考自适应控制系统设计方法
下面以图1所示的典型的模型参考自适应控制系统为例说明其设计方法。
图1 模型参考自适应控制系统结构图
如图1所示的一阶被控对象为例说明模型参考自适应控制的原理。
被控对象为一个一阶线性时不变系统,它的传递函数为:
()p
p k P s s a =+ (2-1)
参考模型是一个稳定的单输入单输出线性时不变系统,其传递函数为:
()m m
k M s s a =+ (2-2)
对象和模型的时域描述如下:
()()
()()
p p p p m m m m y a y t k u t y a y t k r t ••=-+=-+ (2-3)
控制的目标是设计控制u(t)使对象输出()p y t 能渐近跟踪参考模型的输出()m y t ,而且在整个控制过程中,在连续系统中,所有系统中的信号应当都是有界的。
PID 控制规律可表达如下所示: 01()()()()t
d i d
e t u t K e t e t dt T T dt ⎡⎤=++⎢⎥⎣⎦⎰ (2-4) 由图1可知,控制信号u(t)可由参考输入r(t)和对象的输出信号()p y t 的线性组合而构成,即有:
0()()()()()o p u t c t r t d t y t =+ (2-5)
图1中的虚线框内可调系统的传递函数和参考模型的传递函数完全匹配时可调参数00()c t c *=,00()d t d *=。
其中0c *,0d *
式为其标称参数。
定义输出误差0e ,参数误差φ,以及输出误差的动态方程为: 00000()()()()m p
r y e y y t c t c t d t d φφφ**=-⎡⎤-⎡⎤⎢⎥==⎢⎥⎢⎥
⎣⎦-⎢⎥⎣⎦
(2-6) 得输出误差的动态方程为:
001()()p r r p r r p m k e r y M r y s a c φφφφ•*=
+=++ (2-7)
此处的()r r p M r y φφ+代表对时域信号r r p r y φφ+按传递函数()M •的算子关系进行运算。
3、自适应PID
当被控对象参数为定常或变化较小时,采用一般常规反馈控制、模型匹配控制或最优控制等方法,可以得到满意的控制效果。
当对象在运行过程中其结构与参数及环境有剧烈变化时,仅用常规的反馈控制技术是得不到满意结果的。
于是出现了自适应控制技术及理论。
迄今为止,先后出现过各种形式的自适应控制系统,新的概念和方法仍在不断涌现,其中模型参考自适应控制系统无论从理论研究和实际应用上都是比较成熟的。
基于PID 的模型参考自适应控制方法,如图2所示:
图2 基于PID 的模型参考自适应控制系统基本结构图
引入自适应误差信号()()()m t s a e t δ=-+、()()()m p e t y t y t =-,则控制律可以取为:
()()[()]()[()]l
l m l p t u t K t k r t K t s y t ==∑ (3-1)
可得模型参考自适应PID 控制器的控制策略为:
1203()()()
()()()()
()()
p p p t i i i d d d K t e t a K K K t e d a K K de t K t a K K dt γδγδττγδ*
*
*
=---=---=---⎰ (3-2)
式中γ,a 为自适应增益系数,(0)p p K K *
=,(0)i i K K *
=,
(0)d d K K *=为可调参数的初始值,可以通过参数整定或试算法得到。
