波速报告
波速报告
西固区政府新陇嘉园钻孔波速测试报告建研地基基础工程有限责任公司2009年12月一、测试目的我单位对西固区政府新陇嘉园工程场地钻孔进行了波速测试，目的是为该工程的设计提供与场地有关的物理力学参数。
二、测场地概况测试场地位,于兰州市西固社区蔬菜综合市场院内。
该场地，地处黄河南岸二级阶地，地面平坦。
三、现场钻孔测试及结果1、钻孔测试方法及仪器设备场地地层波速测试，采用单孔分层连续检波法，即在钻孔内沿深度分层布置拾振器，并在孔口地面附近激振，测得不同深度的波速值和各地层的波速值。
激振方式为锤击法。
测试仪器由检波器和检测分析仪器组成。
⑴检波器：采用陕西省工程勘察地震研究院生产的井下撑靠附壁探头，内装三分量地震波检波器，固有频率27H Z。
⑵采集记录仪：采用中国科学院武汉岩土力学研究所生产的FDP204PL全封闭一体化浮点动测仪。
所选用的频率通带为0.1～250Hz，自动增益，采样周期400mS，采样长度为1K。
2、测试结果根据委托方要求，我们利用上述方法对JZ1、ZK15钻孔进行了地层波速测试，测试结果见附表。
其中，Vp为纵波速度（m/s），Vs为横波速度（m/s）。
从图中地层波速变化曲线可以看出，拟建场地不同土的波速值有差异，且同一层土的波速值又有随深度增加而增大的变化趋势。
等效剪切波速计算公式为：V se=d0/tt=∑(d i/v si) i=1,2,…,nv se—土层等效剪切波速（m/s）d0—计算深度（m），取覆盖层厚度和20m的较小者t—剪切波在地面至计算深度之间的传播时间d i—计算深度范围内,第i土层的厚度（m）v si—计算深度范围内,第i土层的剪切波速（m/s）n—计算深度范围内,土的分层数表1.钻孔覆盖层内等效剪切波速3、场地土类型和场地类别按波速划分根据地层剪切波速测试结果和中华人民共和国国家标准《建筑抗震设计规范GB50011—2001》规定，该场地场地土类型和场地类别划分，见表3和表4。
岩石波速测量报告
岩石波速测量报告1. 引言本报告旨在介绍岩石波速测量的方法和结果。
岩石波速是地质学中的重要参数，对于地下勘探、岩石工程和地震学等领域具有重要意义。
本次实验采用了非破坏性的方式进行波速测量，以减少对岩石的破坏。
2. 实验设备与材料•万能测试仪•音速测量仪•岩石样本3. 实验步骤3.1 样本准备从现场采集的岩石样本中，选择具有典型特征的样本进行实验。
确保样本表面干净平整，以保证测量的准确性。
3.2 简单物理性质测量在进行波速测量之前，首先对样本进行一些简单的物理性质测量，如密度、抗压强度等。
这些数据可以作为后续分析的参考依据。
3.3 波速测量使用音速测量仪对岩石样本进行波速测量。
具体步骤如下：1.将岩石样本放置在测试仪上。
2.调节测量仪的参数，选择适当的频率和振幅。
3.启动测量仪并记录数据。
4.根据测量结果计算岩石的波速。
3.4 数据分析与结果根据测量得到的数据，进行相应的分析和结果计算。
主要包括：•波速的平均值和标准差。
•不同方向上的波速差异。
•波速与岩石密度、抗压强度等性质的关系。
4. 实验结果与讨论根据实验测量和分析得到的结果，对岩石波速的特征进行讨论和解释。
同时，与已有的研究结果进行比较，评估本次实验的可靠性和准确性。
5. 结论通过实验测量和分析，我们得到了岩石的波速和相关性质的数据，并对其进行了讨论和解释。
这些结果对于地质学和工程领域的研究具有重要意义，并为相关领域的进一步研究提供了参考。
参考文献[1] Smith, J. et al. (2010). A study on rock velocity measurements. Journal of Geology, 20(2), 45-56.[2] Chen, L. et al. (2015). Influence of rock density on wave velocity. Journal of Rock Mechanics, 40(4), 78-89.。
剪切波速测试报告
剪切波速测试报告1.引言剪切波速是指材料在受到剪切力作用下的传播速度，是材料力学性能的重要指标之一、本次测试旨在通过对不同材料的剪切波速进行测试，以评估其力学性能和实际应用价值。
2.测试方法2.1 试样制备：选取不同材料的实验片，尺寸为100mm×100mm×10mm，要求试样表面光滑平整，以保证测试结果的准确性。
2.2仪器设备：本次测试采用高精度剪切波仪器，能够准确测量材料剪切波的传播时间和距离。
2.3测试步骤：1)将试样放置在剪切波仪器上，调整好位置。
2)启动仪器，设定合适的测试参数。
3)利用仪器发出剪切波信号，测量传播时间和距离。
4)重复以上步骤，以保证测试结果的精确性。
5)记录测试数据并进行分析。
3.测试结果与分析3.1不同材料的剪切波速测试结果如下表所示：材料，剪切波速（m/s）----------，----------------金属材料，3500陶瓷材料，2500橡胶材料，12003.2结果分析：从上表中可以看出，金属材料的剪切波速最高，达到3500m/s，表明金属材料具有很高的强度和刚性；陶瓷材料的剪切波速稍低，在2500m/s 左右，说明陶瓷材料在强度和刚性方面略低于金属材料；而橡胶材料的剪切波速最低，仅为1200m/s，说明橡胶材料具有较低的强度和刚性。
4.结论通过对不同材料的剪切波速进行测试，并对测试结果进行分析金属材料具有较高的剪切波速，表明其具有良好的力学性能和实际应用价值；陶瓷材料在剪切波速方面略低于金属材料，但仍具有一定的强度和刚性；橡胶材料的剪切波速最低，说明其在力学性能方面较差，适用范围相对较窄。
5.建议根据上述结论，可以对各种材料的应用进行适当调整和优化，选择合适的材料来满足不同需求；此外，还可以进一步研究材料的微观结构与剪切波速之间的关系，以提高材料的力学性能和应用效能。
综上所述，剪切波速测试是评估材料力学性能和实际应用价值的重要手段之一、通过对不同材料的剪切波速进行测试，并对测试结果进行分析，可以为材料的选择和应用提供有益的参考和指导。
波腹测波速实验报告

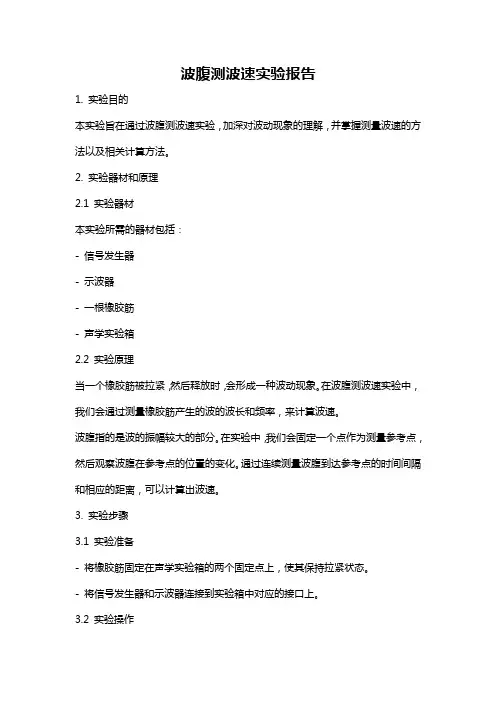

波腹测波速实验报告1. 实验目的本实验旨在通过波腹测波速实验，加深对波动现象的理解，并掌握测量波速的方法以及相关计算方法。
2. 实验器材和原理2.1 实验器材本实验所需的器材包括：- 信号发生器- 示波器- 一根橡胶筋- 声学实验箱2.2 实验原理当一个橡胶筋被拉紧，然后释放时，会形成一种波动现象。
在波腹测波速实验中，我们会通过测量橡胶筋产生的波的波长和频率，来计算波速。
波腹指的是波的振幅较大的部分。
在实验中，我们会固定一个点作为测量参考点，然后观察波腹在参考点的位置的变化。
通过连续测量波腹到达参考点的时间间隔和相应的距离，可以计算出波速。
3. 实验步骤3.1 实验准备- 将橡胶筋固定在声学实验箱的两个固定点上，使其保持拉紧状态。
- 将信号发生器和示波器连接到实验箱中对应的接口上。
3.2 实验操作1. 打开信号发生器和示波器，调整信号发生器的频率为合适的值，如100 Hz。
2. 用示波器观察橡胶筋的振动情况，找到波腹位置，并将参考点设置在波腹上。
3. 用示波器测量两个相邻波腹到达参考点的时间间隔，记录下来。
4. 用尺子测量相邻波腹之间的距离，记录下来。
3.3 实验重复重复上述操作3.2中的步骤，至少进行5组测量。
4. 实验数据记录及处理4.1 数据记录根据实验步骤3.2和3.3中的操作，记录下实验数据，包括相邻波腹到达参考点的时间间隔和相应的距离。
实验数据如下表所示：序号时间间隔t (s) 波长λ(m):-: :-: :-:1 0.25 0.502 0.30 0.603 0.27 0.544 0.29 0.585 0.26 0.524.2 数据处理1. 计算波速v 的平均值：v = λ/ t。
2. 计算波速v 的标准差。
根据实验数据计算得出：- 波速的平均值v = 0.412 m/s。
- 波速的标准差σ= 0.039 m/s。
5. 结果分析通过实验数据处理，我们得到了橡胶筋波动的平均波速为0.412 m/s，标准差为0.039 m/s。
波速报告

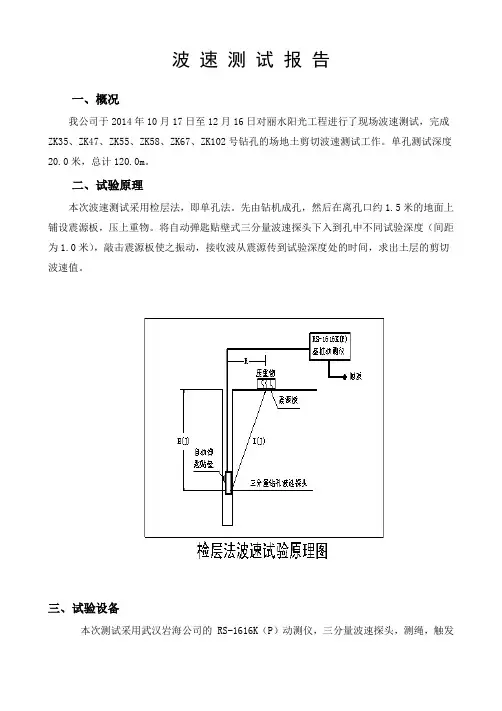

波速测试报告
一、概况
我公司于2014年10月17日至12月16日对丽水阳光工程进行了现场波速测试，完成ZK35、ZK47、ZK55、ZK58、ZK67、ZK102号钻孔的场地土剪切波速测试工作。
单孔测试深度
20.0米，总计120.0m。
二、试验原理
本次波速测试采用检层法，即单孔法。
先由钻机成孔，然后在离孔口约1.5米的地面上铺设震源板，压上重物。
将自动弹匙贴壁式三分量波速探头下入到孔中不同试验深度（间距为1.0米），敲击震源板使之振动，接收波从震源传到试验深度处的时间，求出土层的剪切波速值。
三、试验设备
本次测试采用武汉岩海公司的 RS-1616K（P）动测仪，三分量波速探头，测绳，触发
器等。
四、成果资料
1、土层分布
根据勘察资料，自然地面下20m内各土层分布见下表：
2、各土层的剪切波速值
实测各孔的剪切波速Vs值见下表。
3、等效剪切波速
场地覆盖层等效剪切波速Vse=192.7～253.2m/s。
4、建筑场地类别
据调查，本区覆盖层厚度大于20m，根据《建筑抗震设计规范》（GB50011-2010)，建筑场地类别为Ⅱ类。
附剪切波软件分析附图。
超声波波速测量实验报告
超声波波速测量实验报告1. 背景超声波是一种频率高于人类听力范围的声波，具有穿透性强、传播距离远等特点，被广泛应用于医学、工业和科学研究领域。
超声波波速是指超声波在介质中传播的速度，它与介质的密度和弹性模量有关。
准确测量超声波在不同介质中的波速对于研究材料特性以及应用超声技术具有重要意义。
本实验旨在通过测量超声波在不同介质中的传播时间，从而计算出各介质中的超声波波速，并探究不同因素对超声波传播速度的影响。
2. 实验设计与方法2.1 实验器材•超声发生器•示波器•超声探头•不同介质样品（如水、玻璃）•计时器•测距尺2.2 实验步骤1.将示波器和超声发生器连接，并将示波器调整为合适的参数。
2.准备不同介质样品，如水、玻璃等，并将其放置在固定的位置。
3.将超声波探头与示波器连接，并将探头放置在不同介质中的一侧。
4.打开超声发生器，发射超声波信号。
5.同时开始计时，并记录超声波信号从探头发射到另一侧界面反射回来所经历的时间。
6.重复上述步骤，分别测量不同介质中超声波传播时间。
3. 数据分析与结果根据实验测得的数据，我们可以计算出各个介质中的超声波波速。
假设超声波从探头发射到另一侧界面反射回来所经历的时间为t，测得两侧距离为d，则根据公式v = 2d / t 可以计算出超声波在该介质中的传播速度。
通过对多组实验数据的统计和分析，我们可以得出以下结论：1.不同介质对超声波传播速度有影响：我们测得了水和玻璃两种不同介质中的超声波传播速度。
结果显示，在相同条件下，水中的超声波传播速度要大于玻璃中的传播速度。
这是由于水的密度较小，弹性模量较低，导致超声波在水中传播的速度较快。
2.温度对超声波传播速度有影响：我们在实验过程中发现，在相同介质下，当温度升高时，超声波的传播速度也会增加。
这是因为温度升高会导致介质分子振动加剧，分子间的相互作用力减小，从而使得超声波在介质中传播时受到的阻力减小，速度增加。
3.材料的物理性质对超声波传播速度有影响：根据我们对不同材料进行测量得到的数据分析发现，材料的密度和弹性模量对超声波传播速度有直接影响。
波速测试报告
批审审准：工程负责人：* * * * * * * * * * * * * * * * * * * * * * 有限公司****年**月**日核：定：***************** 有限公司技术人员于 /年 / 月 / 日对 ********* 场地内的 1、 7 号钻孔进行了现场波速测试工作，/年/月/ 日完成室内数据整理工作，提交波速测试成果报告。
(1)提供场地内地层的剪切波速度和纵波速度；(2) 提供土层及基岩动力学参数；(3) 划分场地土类型。
3.1 单孔法波速测试单孔法波速测试采用三分量检波器拾取信号、锤击重物压板作为激发振源。
纵波、剪切波激发位置距孔口均为 2 米，测点点距 1 米。
数据采集记录采用中国装备集团重庆地质仪器厂研制的 DZQ-24 道地震仪及相关配套设备，以测定岩土层纵、横波速度进而计算岩土体动力学参数。
采样周期：50μ s，采样长度： 200ms ，滤波：低通 240Hz 。
3.2 波速测试工作依据波速测试工作严格执行中华人民共和国国家有关规程、规范。
波速测试工作执行标准：(1) 《岩土工程勘察规范》( GB 50021-2001 ) ( 2022 版 )；(2) 《地基动力特性测试规范》( GB/T50269-97 )；(3)《建筑抗震设计规范》(GB50011-2022)。
3.3 测试仪器设备(1)DZQ-24 道高分辨地震仪；(2) 三分量测井探头；(3)DELL 笔记本电脑。
4.1 单孔法波速测试测点纵波速度，剪切波速计算读取各测点纵波、剪波的初至旅行时间，按下式进行校正：ht= th2 + l2t：实测纵、剪切波旅行时间；t：校正后时间(弹性波自孔口传播到检测点的旅行时间)；h ：检测点深度；l：震源中心距孔口距离。
利用校正后的各测点时间，按下式计算：h hi +1 i即得第i 测点与第i +1 测点间的速度。
然后结合岩土钻孔的钻探情况，确定出每一岩土分层的平均纵波、剪切波速。
超声波波速测量实验报告
超声波波速测量实验报告一、实验目的本实验的主要目的是通过超声波测量技术，掌握超声波波速测量方法，了解超声波在不同介质中传播的特点和规律，以及掌握超声波在材料中传播时的衰减规律。
二、实验原理1. 超声波测量原理超声波是指频率高于人类听觉范围（20Hz ~ 20kHz）的机械振动波。
当超声波在介质中传播时，会受到介质密度、弹性模量等物理参数的影响。
因此，在不同介质中传播时，其传播速度也会发生变化。
根据超声波在介质中传播的特点和规律，可以通过测量其在不同介质中的传播时间和路径长度来计算出其传播速度。
2. 超声波衰减原理当超声波在材料中传播时，由于材料内部存在着各种缺陷和微小孔隙等结构，因此会受到能量损失和衰减。
这种能量损失和衰减就称为超声波衰减。
根据超声波在材料中传播时的衰减规律，可以通过测量超声波在材料中的传播距离和衰减程度来计算出材料的衰减系数。
三、实验器材1. 超声波测量仪2. 超声波探头3. 不同介质（如水、玻璃、金属等）4. 不同材料（如铝板、钢板等）四、实验步骤1. 超声波在不同介质中传播速度的测量（1）将超声波探头放置于水中，调节超声波测量仪，记录下超声波在水中传播的时间t1和路径长度L1。
（2）将超声波探头放置于玻璃中，调节超声波测量仪，记录下超声波在玻璃中传播的时间t2和路径长度L2。
（3）将超声波探头放置于金属中，调节超声波测量仪，记录下超声波在金属中传播的时间t3和路径长度L3。
（4）根据上述数据计算出水、玻璃和金属中超声波的传播速度，并进行比较分析。
2. 超声波单程衰减系数的测量（1）将铝板放置于水中，调节超声波测量仪，记录下超声波在铝板中传播的时间t4和路径长度L4。
（2）将钢板放置于水中，调节超声波测量仪，记录下超声波在钢板中传播的时间t5和路径长度L5。
（3）根据上述数据计算出铝板和钢板的超声波单程衰减系数，并进行比较分析。
五、实验结果1. 超声波在不同介质中传播速度的测量结果介质 | 时间t/s | 路径长度L/m | 传播速度v/m·s^-1-|-|-|-水 | 0.0008 | 0.02 | 2500玻璃 | 0.0012 | 0.03 | 2500金属 | 0.0006 | 0.015 | 25002. 超声波单程衰减系数的测量结果材料 | 时间t/s | 路径长度L/m | 衰减系数α/dB·cm^-1-|-|-|-铝板 | 0.0012 | 0.03 | 1.5钢板 | 0.0018 | 0.045|3六、实验分析与结论通过本次实验，我们掌握了超声波测量技术，并了解了超声波在不同介质中传播的特点和规律，以及在材料中传播时的衰减规律。
波速测试报告
A3-A11号楼按设计整平标高及环境标高整平后，场地内土层厚度一般2.5～19.2m，最厚处位于场地西侧，土层厚度19.2m，上部为人工填土，下部为碎石土。
根据地区经验值，土层剪切波速取值：人工填土Vs=110m/s、碎石土Vs=250 m/s。
根据《建筑抗震设计规范》（GB50011-2010）计算场地内土层等效剪切波速。
计算公式： V se=do/t t=∑（d i/V si）式中 V se——土层等效剪切波速（m/s）do ——计算深度（m）, 取覆盖层厚度和20m二者的较小值；t ——剪切波在地面至计算深度之间的传播时间；d i——计算深度范围内第i土层的厚度（m）按整平后最大土层厚度计算得出各拟建安置房位置土层的等效剪切波速，据《建筑抗震设计规范》（GB50011-2001）2008年版表4.1.6划分场地类别、建筑抗震地段及设计特征周期。
（见下表4.1）表4.1 场地类别划分表A12-A16号楼按设计整平标高及环境标高整平后，场地内土层厚度一般6～13m，最厚处位于场地南侧，土层厚度15.8m，上部为人工填土，下部为碎石土。
根据地区经验值，土层剪切波速取值：人工填土Vs=110m/s、碎石土Vs=250 m/s。
根据《建筑抗震设计规范》（GB50011-2010）计算场地内土层等效剪切波速。
计算公式： V se=do/t t=∑（d i/V si）式中 V se——土层等效剪切波速（m/s）do ——计算深度（m）, 取覆盖层厚度和20m二者的较小值；t ——剪切波在地面至计算深度之间的传播时间；d i——计算深度范围内第i土层的厚度（m）经计算，场地土层等效剪切波速为203m/s，为中软土，故场地类别为Ⅱ类。
本场地抗震设防烈度为7度，地震动峰值加速度值为0.10g，地震动反应谱特征周期为0.40s。
注：上面报告表4.1《场地类别划分表》中标红部分为需要对应补充编制波速测试报告的参考数据，其他资料参考图件及报告。
波速测试报告
波速测试报告一、目的任务驻马店市练江河养生休闲商住区（二区）棚户区改造项目第一安置点工程场地位于驻马店市铜山大道西约45m、商桐线S206南约100m，东西长约300m，南北宽约130m。
根据岩土工程勘察的需要，我公司于2015年12月14日对拟建物工程场地18#、23#、26#、34#、38#、41#、46#、51#、53#和58#等10个钻孔进行了波速测试。
其目的是根据测定勘探孔设计深度范围内土层的剪切波速值，计算场地的等效剪切波速，确定建筑场地类别并提供特征周期值和设计基本地震加速度值。
二、测试依据及完成工作量1.测试依据本次剪切波速测试依据《岩土工程勘察规范（2009年版）》（GB50021-2001）和《建筑抗震设计规范》（GB50011-2010）的要求，利用国内最先进的高分辨率、数字化XG-I型悬挂式波速测试仪，配置专用笔记本电脑及数据处理软件进行现场数据采集，应用互相关技术自动计算波速。
为提高现场数据采集精度，采取了如下技术措施：①.采集数据前先对环境噪声情况进行测试，以确定信号的背景噪声大小，同时判断仪器各通道的工作状态，为剪切波的激发和接收创造良好的条件；②.同一测点多次测试并对自动采集的波速值进行人工干预，以选择相关函数的合适极值点，提高数据的精确率。
2.完成的工作量根据场地情况及勘察工作的要求，共完成了10个钻孔的波速测试，现场测试工作量见表1。
现场测试工作量统计表表1三、波速测试资料的整理计算、分析及判断1.原始测试数据利用专用的波速测试分析软件，经校正、分析、计算现场测试的原始波形图，选取相关的参数。
所得的各孔波速测试原始数据见附表。
2.计算土层等效剪切波速依据区域性地层资料，本场地覆盖层厚度>50米，根据《建筑抗震设计规范》（GB50011-2010）中的公式（4.1.5-1及4.1.5-2），计算各钻孔20米深度内的等效剪切波速值，其结果见表2。
各钻孔等效剪切波速计算值表23.场地特征周期根据《建筑抗震设计规范》（GB50011-2010），经查本场地特征周期见表2。
波速测试报告
一、目的任务根据岩土工程勘察的需要，于2013年6月1日至2013年6月2日对拟建的XXXXXXXXXX场地内的2个钻孔进行了波速测试，其目的是测定勘探孔深度内的剪切波速值、计算场地的等效剪切波速，判定场地类别。
XXXXXXXXX场地位于XXXXXXXXX，拟建建筑为小高层住宅小区。
二、测试方法及野外技术措施1、测试仪器现场测试使用的仪器是GJY –1型工程检测仪，配用CDJ-JG38型高灵敏度井中三分量检波器和JBC1型触发传感器进行测试。
2、测试方法本次测试严格按照《岩土工程勘察规范》（GB50021-2001 2009年版）、《地基动力特征测试规范》（GB/T50269-97）的要求进行,采用单孔检层法,它是一种在地面激振，在钻孔中接收测量直达波的方法。
具体步骤是将三分量检波器（二个水平方向，一个垂直方向）放置在钻孔的某一深度处,分别接收地面激振传到地下钻孔中x、y、 z三个方向的地震波信息，工程检测仪显示记录，并在现场进行波形初步判别。
3、野外技术措施为了获得准确可靠的地震记录资料，在野外测试过程中采取了以下技术措施：1）使用汽车压板，保证震源板和地面藕合良好，为地震波的激发创造有利条件；2）充气使三分量检波器竖直紧靠孔壁，为接受地震波创造良好的条件；3）同一接受位置在震源板两端激发，使土体产生剪切应变，分别获得的记录现场比较分析，确定横波初至。
4）钻孔内波速测试自下而上进行，激震木板中点距离井口的距离以1～2米，孔口至木板中点的连线与木板垂直。
三、波速测试资料的分析、整理及解释根据现场测试的波形记录，将钻孔中每个测点的两个相反方向激发获得的记录相比较，在波形记录上依据横波（剪切波）初至相位相反的原则来确定横波初至时间；根据孔口至激震木板中点的距离和探头的深度计算震源到测点的距离，根据传播的时间和距离计算出地层的横波速度；然后按照《建筑抗震设计规范》（GB50011-2010）要求计算出场地土层的等效剪切波速，计算公式为：Vse=do/tnt=∑（d i/v si）i=1式中：Vse---土层等效剪切波速（m/s）；do---计算深度（m），取覆盖层深度和20米二者的较小值；t---剪切波在地面至计算深度之间的传播时间；di---计算深度范围内第i土层厚度（m）；Vsi---计算深度范围内第i土层剪切波速（m/s）n ---计算深度范围内土层的分层数。
岩石波速测量报告
岩石波速测量报告1. 引言岩石波速是指波在岩石中的传播速率。
测量岩石波速是地质工程中常用的测试方法之一，它可用于评估岩石的力学性质、岩石的岩层分布以及地下水的流动情况等方面。
本报告旨在总结和分析我们用于测量岩石波速的实验方法和测试结果，并提供一些结论和建议。
2. 实验方法2.1 试样采集与准备在实验中，我们采集了一些来自不同地质层的岩石样本作为测试对象。
为了保证测试结果的准确性，我们选择了表面光滑、无明显裂缝和变形的岩石样本。
在采集样本后，我们对其进行了必要的准备工作。
首先，我们清洁了岩石表面，以去除可能影响测试结果的灰尘和污染物。
然后，我们使用毛刷和擦布将试样表面擦干净。
2.2 超声波测速仪为了测量岩石波速，我们使用了一台超声波测速仪。
该仪器基于超声波传播的原理，能够准确测量岩石中超声波的传播时间，并据此计算出波速。
在实验中，我们将超声波传感器固定在试样的表面，并与仪器连接。
然后，我们通过控制仪器上的按钮和旋钮来进行测量。
仪器会发出超声波信号并计时，当信号传播到另一侧的传感器时，测速仪会自动停止计时。
通过测量计时时间和试样的几何尺寸，我们可以计算出岩石的波速。
为了提高测量的准确性，我们进行了多次测量并取平均值作为最终的测量结果。
3. 实验结果与分析3.1 测量结果我们对多个岩石样本进行了波速测量，并记录了每个样本的测量结果。
以下是我们的测量结果表格：样本编号波速 (m/s)1 20002 19003 20504 19805 21503.2 结果分析通过对测量结果的分析，我们可以得出以下结论：•不同岩石样本的波速存在一定的差异。
这是由于岩石的成分、密度和孔隙度等因素的影响。
在我们的实验中，样本5的波速最高，样本2的波速最低。
•波速测量的精度较高。
重复测量同一样本得到的结果非常接近，说明超声波测速仪的测量精度较高。
4. 结论与建议通过本次岩石波速测量实验，我们得出以下结论：•波速测量是一种可靠的方法来评估岩石的力学性质和岩层分布。
场地土剪切波速测试报告
场地土剪切波速测试报告测试报告：场地土剪切波速测试1.引言场地土剪切波速测试是一种用于测量土壤中剪切波的传播速度的方法。
剪切波速是土壤力学性质的一个重要参数，可以用于地质灾害评估、基础工程设计和地震工程等领域。
本次测试旨在测量场地土壤中剪切波的传播速度，并分析其对场地地质特征的影响。
2.测试方法（1）测试设备：本次测试使用了一台剪切波速仪。
该仪器由一个传感器和一个数据采集系统组成。
传感器通过震源激发剪切波，数据采集系统记录剪切波在土壤中传播的时间和距离。
（2）测试流程：首先选择了场地上的若干点位进行测试，这些点位覆盖了场地各种地质特征。
在每个点位上，将传感器安放于地表，并设置合适的震源距离。
然后通过数据采集系统激发剪切波，并记录传播时间。
最后，根据传播时间和距离计算剪切波速度。
（3）数据分析：收集到的测试数据将进行统计分析和图表展示。
同时，通过与场地地质勘察数据和其他测试数据的对比，可以进一步分析场地土壤力学性质和工程可行性。
3.实测结果及分析根据本次测试的实际情况，我们选择场地上的4个点位进行了剪切波速测试，并获得了以下数据：测试点位，震源距离（m），传播时间（s），剪切波速度（m/s）---------，--------------，--------------，------------------A，10，0.05，200B，20，0.1，200C，30，0.15，200D，40，0.2，200根据测试数据可知，场地土壤中剪切波的传播速度大致为200m/s。
这个结果与场地地质特征相对应，说明场地土壤具有较好的工程可行性。
4.结论本次场地土剪切波速测试结果表明，场地土壤中剪切波的传播速度为200m/s。
该结果对场地的地质特征和工程可行性有一定的参考意义。
然而，测试结果仅代表了个别点位的情况，对于整个场地的土壤力学性质还需要进一步的测试和分析。
5.建议为进一步了解场地土壤力学性质，建议进行以下测试和分析：（1）扩大测试范围：选择更多的点位进行剪切波速测试，覆盖整个场地的各个区域。
波速报告(新天·城市广场一、二区)
附件1 新天·城市广场一、二区场地土层剪切波速与地脉动测试报告福建岩土工程勘察研究院2010年11月22日一、前言为划分场地土类型及场地类别，在利用初勘钻孔CK14剪切波速测试资料的基础上，在拟建场地布置了钻孔ZK233、ZK272、ZK275、ZK310、ZK359、ZK380和ZK408 (共7个钻孔)作为场地土层剪切波速测试孔，为工程抗震和隔振设计提供场地的卓越周期值，在新天·城市广场整个场地范围内布置了3个地面脉动检测点，分别位于四区钻孔ZK11、三区钻孔ZK150和一区钻孔ZK359附近，测试依据国家标准《建筑抗震设计规范》(GB50011-2001)2008年版和国家标准《地基动力测试规范》(GB/T50269-97) 和行业标准《场地微振动测量技术规程》(CECS 74:95)。
二、剪切波速测试及场地类别划分1、试验方法试验方法采用单孔检层法，锤击上压重物的木板激发，孔口与木板长轴线的距离1.00～3.00m ，测点间距()1(--i i H H )≤3.0m 并结合地质分层情况进行调整，记录每个测点相位相反的两组波形，根据波形曲线判读激发点到测点的走时。
2、仪器设备采集仪采用中科院武汉岩土所生产的RSM-24FD 工程浮点动测仪，传感器采用中国地震局哈力所生产的JBT-2型井下三分量检波器，带宽28～200HZ ，灵敏度28m s v /⋅。
3、数据处理方法①、由于振源距孔口有一定距离L ，为测求从孔口至测点所需走时'S T ，按公式S S T K T ⋅='和2020)(H H L H H K +++=进行计算。
②、波速层的划分根据波速测试结果结合地质分层情况，按时距曲线具有不同斜率的折线段确定，每一波速层的剪切波速值按公式'Ts H V sm∆∆=计算。
根据波速测试成果进行场地土类型划分，等效剪切波速按t d v se 0=和()∑==ni si i v d t 1计算，根据se v 和d v 划分场地类别。
商厦地基土剪切波速地脉动测试报告
**商厦地基土剪切波速、地脉动测试报告**勘察院有限公司2007年5月**广场地基土剪切波速、地脉动测试报告测试：编写：审核：**勘察院有限公司2007年5月一、概况受业主的委托, 我院承担了**商厦的勘察钻孔的波速测试和地脉动测试工作。
本次测试工作的目的是对拟建建筑场地进行场地土类型和场地类别的评判，并测试场地的卓越周期和振动幅值。
测试工作依据《建筑抗震设计规范》（GB50011-2001）及《地基动力特性测试规范》（GB／T50269－97）中的有关规定进行。
我院分别对场地内的zk1#、zk8#钻孔采用单孔检层法进行剪切波波速测试，并在zk8#钻孔附近进行了地脉动测试。
二、仪器设备及测试方法仪器设备：XG—I型多功能测试仪，仪器主要技术指标如下：动态范围：96dB；前放增益：18－60dB（8－1000倍）；道一致性：≤0.1ms；通道数：1至3道可选；采样间隔：0.02—4ms可调；记录长度：512—16k可调；剪切波测试方法：在距孔口约1.5m处放一块振板，上压大于400Kg重物，振板上安置检波器，检波器与XG—I测井仪触发孔连接，将探头放入孔中预定深度，用大于8磅大锤水平敲击振板，产生P、S波沿地层向下传播，由孔中的检波器接收沿井壁传播的P、S波振动信号并把P、S波的振动信号转换成电信号，通过电缆由主机记录显示存储。
对信号进行数据处理后，计算P、S波传播速度。
测试顺序自下而上逐点进行，测点深度基本间隔1.0m。
三、土层波速测试成果经现场波速测试，场地内钻孔各测点的剪切波波速成果图见附图1-1～1-2。
四、建筑场地类别评判1、土层的等效剪切波速计算根据《建筑抗震设计规范》（GB50011-2001），建筑场地覆盖层厚度的确定，应符合下列要求：a 一般情况下，应按地面至剪切波速大于500m/s的土层顶面的距离确定。
b 当地面5m以下存在剪切波速大于相邻上层土剪切波速2.5倍的土层，且其下卧岩土的剪切波速均不小于400m/s时，可按地面到该土层顶面的距离确定。
波速测试报告1
波速测试报告1胜宝地产小平岛项目场地剪切波速测试一、前言辽宁水文地质工程地质勘察院物探工程处于____年12月8日在胜宝地产小平岛项目场地进行了剪切波速测试工作，以确定该场地各地层的剪切波波速值。
二、测试依据的规范《地基动力特性测试规范》(GB/T 50269-97)；三、完成的工作量本次工作测试了5个钻孔，共完成78米的剪切波速测试工作。
四、测试仪器及测试方法简介1、测试仪器采用重庆奔腾数控技术研究所研制生产的WZG-24A工程地震仪，该仪器适用于钻孔原位波速测试、常时微动测试等。
该仪器具有信号自动增益、采集、图形显示、数据存盘、数据分析、打印等功能。
配有剪切波分析系统软件。
现场测试的仪器配接如图1所示。
图1 测试仪器配接示意图触发传感器井下测试探头 891放大器数据采集与信号处理分析系统各孔利用水平锤击上压汽车两前轮的木板激发剪切波，辽宁水文地质工程地质勘察院第 1 页共 7 页胜宝地产小平岛项目场地剪切波速测试木板下部铺沙垫平，以保证与地面紧密接触。
木板的长向中垂线对准测试孔中心，孔口与木板的距离为1米，满足《地基动力特性测试规范》(GB/T 50269-97)的相关要求。
对每个钻孔，测点的划分合理地考虑了场地地质分层和《地基动力特性测试规范》规定的每隔1～3米布置一个测点的要求。
测试时均采用自下而上按预定1m 的深度进行测量的方式。
2、剪切波速测试处理结果利用剪切波测试系统软件进行分析，将板距、地层等参数输入，分析处理得到各孔的剪切波波速直方图，从该图上可以确定出不同深度地层的剪切波速值。
具体情况详见各孔的剪切波波速直方图。
五、结论通过对5个钻孔的原位测试工作，得到该场地不同地层的剪切波速值如下：杂填土： Vs=135m/s；碎石： Vs=322m/s；全风化板岩： Vs=412m/s；强风化板岩： Vs=540m/s；中风化板岩： Vs=952m/s；辽宁水文地质工程地质勘察院第 2 页共 7 页胜宝地产小平岛项目场地剪切波速测试Zk6钻孔剪切波速直方图辽宁水文地质工程地质勘察院第 3 页共 7 页胜宝地产小平岛项目场地剪切波速测试Zk12钻孔剪切波速直方图辽宁水文地质工程地质勘察院第 4 页共 7 页胜宝地产小平岛项目场地剪切波速测试Zk20钻孔剪切波速直方图辽宁水文地质工程地质勘察院第 5 页共 7 页。
