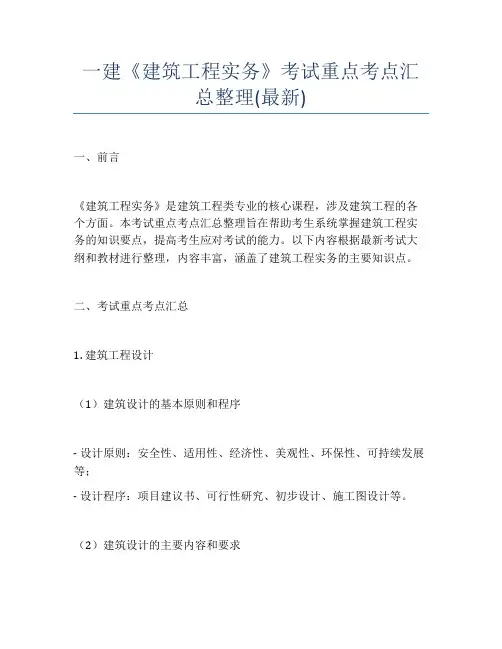

一建《建筑工程实务》考试重点考点汇总整理(最新)一、前言《建筑工程实务》是建筑工程类专业的核心课程，涉及建筑工程的各个方面。
本考试重点考点汇总整理旨在帮助考生系统掌握建筑工程实务的知识要点，提高考生应对考试的能力。
以下内容根据最新考试大纲和教材进行整理，内容丰富，涵盖了建筑工程实务的主要知识点。
二、考试重点考点汇总1. 建筑工程设计（1）建筑设计的基本原则和程序- 设计原则：安全性、适用性、经济性、美观性、环保性、可持续发展等；- 设计程序：项目建议书、可行性研究、初步设计、施工图设计等。
（2）建筑设计的主要内容和要求- 建筑平面设计：平面布局、空间组合、功能分区等；- 建筑剖面设计：剖面布局、层高、层数、建筑体型等；- 建筑体型设计：体型组合、体量感、比例、尺度等；- 建筑构造设计：结构类型、构造做法、建筑配件等。
2. 建筑结构（1）建筑结构的基本概念- 结构：承受和传递荷载的体系；- 构件：组成结构的单元；- 荷载：作用于结构上的力。
（2）建筑结构的分类- 按材料分类：木结构、砖石结构、钢结构、混凝土结构等；- 按受力特性分类：梁、板、柱、壳等；- 按结构形式分类：框架结构、剪力墙结构、筒体结构等。
（3）建筑结构的计算方法- 弹性力学法：计算弹性体在荷载作用下的内力和位移；- 塑性力学法：计算塑性体在荷载作用下的内力和位移；- 极限平衡法：计算结构在极限状态下的内力和位移。
3. 建筑施工（1）建筑施工组织- 施工组织设计：施工方案、施工进度计划、施工平面布置等；- 施工准备工作：施工现场调查、施工图纸审查、施工技术交底等；- 施工现场管理：施工现场布置、施工现场安全、施工现场环保等。
（2）建筑施工技术- 土建工程施工：土方工程、基础工程、主体结构工程、装饰装修工程等；- 钢结构工程施工：焊接工程、高强度螺栓连接工程、涂装工程等；- 设备安装工程施工：设备安装、管道安装、电气安装等。
（3）建筑施工质量控制- 质量控制原则：预防为主、过程控制、持续改进；- 质量控制方法：质量计划、质量检查、质量评定等；- 质量控制要点：原材料检验、施工过程控制、工程质量验收等。
3.建筑剖面设计
建筑物 性格特征
一般民用建筑室内外 高差不宜过大；纪 念性建筑除常借助 于室内外高差值的 增大，以增强严肃、 庄重、雄伟的气氛。
42
43
44
3.3
房屋的层数
3.3.1 使用要求 3.3.2建筑结构、材料和施工的要求 3.3.3建2.筑3.3基厨地房环境与城市规划的要求 3.3.42建.3.筑3 厨防房火要求
4.建筑物层数的确定应考虑使用功能、采光通风、结构类型、设备 布置、空间比例、经济等主要因素的影响。窗台高度与房间使用要求、 人体尺度、家具尺寸及通风要求有关。室内外地面高差应考虑内外联系 方便，防水、防潮要求，地形及环境条件，建筑物习惯特征等因素。
5.剖面空间组合包括重复小空间组合，体量相差悬殊的空间组合、 综合性空间组合、错层式空间组合等方式，充分利用空间的处理方式有： 利用夹层空间，房间上部空间，楼梯间及走道空间，墙体空间等。
帆宾馆
68
错层 69
70
71
72
73
上下对位叠加
74
75
跃层式组合
76
77
78
上下错位叠加
79
80
81
3.4.2 建筑空间的利用 夹层空间的利用
房间上部空间的利用 结构空间的利用
楼梯间及走道空间的利用
82
83
84
85
86
87
88
89
90
91
92
本章小结
巴塞罗那奥运会体育馆比赛大厅
13
14
15
16
17
18
19
20
3.21.3..33 厨采房光、通风的要求
房间进深不大，采用侧窗采光和通风 房间进深较大，侧窗不能满足要求时，常设置各种形式的天窗， 形成了各种不同的剖面形状。 特殊要求的房间为使室内照度均匀、稳定、柔和、并减轻和消除 眩光的影响、避免直射阳光损害陈列品，常设置各种形式的采光窗。
民用建筑设计——建筑剖面设计
民用建筑设计——建筑剖面设计2 建筑剖面设计建筑平面图是立体空间的平面化表达，平面图表现了空间的长度与深度或宽度的关系。
空间的第三纬度(即高度)同样也是由平面视图来表现的，这就是剖面图的设计内容。
因此，从空间设计的角度来看，平面图与剖面图的对应关系是不言而喻的。
同平面图一样，剖面图也是空间的投影图，是建筑设计的基本语言之一。
剖面图的概念可以这样理解，即用一个假想的垂直于外墙轴线的切平面把建筑物切开，对切面以后部分的建筑形体作正投影图。
在表现方面，为了把切到的形体轮廓与看到的形体投影轮廓区别开来，切到的实体轮廓线用粗实线表示，如室内外地面线、墙体、楼梯板楼面板和梁以及屋顶内外轮廓线等。
看到的投影轮廓用细实线表示，如门窗洞口的侧墙、空间中的柱子以及平行于剖切面的梁等。
由于剖面图的轮廓及其表现内容均与剖切面的位置有关，剖面图又分为横剖面图与纵剖面图，它们是互相垂直的两个视图。
在复杂的建筑平面中，为了充分表现体形轮廓及空间高度上的变化情况，建筑物的剖面图一般不少于两个，剖切面的位置以剖切线来表示，每个位置上的剖面图应与剖切线的标注相对应，以方便人们的读图需要，剖面概念如图3.30 所示。
建筑剖面设计要根据房间的功能要求确定房间的剖面形状，同时必须考虑剖面形状与在垂直方向房屋各部分的组合关系、具体的物质技术、经济条件和空间的艺术效果等方面的影响，既要适用又要美观，才能使设计更加完善、合理。
具体要求如下：(1) 确定建筑物的各部分高度和剖面形式。
(2) 确定建筑的层数。
(3) 分析建筑空间的组合和利用。
(4) 在建筑剖面中研究有关的结构、构造关系。
2.1 房间的高度和剖面形式1. 房间的高度房间的高度包括层高和净高。
层高是国家对各类建筑房间高度的控制指标。
各类建筑的常用层高见表3-4。
净高是供人们直接使用的有效室内高度，它与室内活动特点、采光通风要求、结构类型、设备尺寸等因素有关(如图3.31 所示)。
有时房间的平面形状也间接地影响到房间净高的确定。
建筑剖面设计
公共建筑剖面设计
01 公共建筑类型：包括办公楼、 02 剖面设计原则：满足功能需
商场、酒店、学校等
求，符合建筑规范，注重空
间效果
03 设计要点：合理布局空间， 优化交通流线，注重采光通 风
04 实例分析：某办公楼剖面设 计，包括办公空间、会议空 间、公共空间等，注重空间 利用和采光通风效果。
剖面设计的发展
03 标注尺寸：在剖面图上
标注尺寸，以便施工人 员准确把握建筑的尺寸 和比例
02 绘制剖面图：根据剖面
位置，绘制建筑的剖面 图，包括墙体、门窗、 楼梯、管道等
04 添加细节：在剖面图上
添加细节，如家具、灯 具、装饰等，以展示建 筑的整体效果和氛围
剖面设计的方法
01 确定剖面位置：选择最能体 现建筑特点和空间关系的位 置
02 绘制剖面图：按照比例尺绘 制剖面图，包括墙体、门窗、 楼梯等
03 标注尺寸：在剖面图上标注 尺寸，包括长度、宽度、高 度等
04 标注材料：在剖面图上标注 材料，包括墙体、门窗、楼 梯等材料的名称和规格
剖面设计的技巧
01 确定剖面位置：选择最能体现建筑特点和空 间关系的位置进行剖切
02 比例控制：根据建筑规模和空间关系，合理 选择剖面图的比例
功能性：满足建筑功能需求，如采光、通风、隔音等
02
美观性：注重建筑外观的美感，如比例、线条、色彩等
03
经济性：考虑建筑成本和施工难度，尽量降低造价和施工难度
04
环保性：注重建筑节能和环保，如使用绿色建筑材料、降低能耗等
剖面设计的方法
2
与技巧
剖面设计的步骤
01 确定剖面位置：选择合
适的剖面位置，以便展 示建筑的内部结构和空 间关系
[整理]3第三章建筑剖面设计
![[整理]3第三章建筑剖面设计](https://img.taocdn.com/s3/m/b1e87beead51f01dc281f1c3.png)
第三章建筑剖面设计(1)民用建筑中最常见的剖面形式是（）。
A：矩形B：圆形C：三角形D：梯形(2) 设计视点的高低与地面起坡大小的关系是（）。
A: 正比关系B: 反比关系C: 不会改变D: 毫无关系(3) 电影院对位排列，其视线升高值为（）。
A：60mm B：120m C：240mm m D：150mm(4) 中学演示教室当地面坡度大于（），应做成台阶形。
A：1:5 B：1:6 C：1:8 D：1:10(5) 重复小空间的空间组合方式常采用（）的手法。
①走道式②通道式③夹层式④大厅式A：①B：③④C：①②D：①②④(6)电影院错位排列，其视线升高值为（）。
A：60mm B：120mm C：240mm D：150mm(7) 下列哪一种房间进深大时应设置天窗（）。
A：卧室B：单层厂房C：厨房D：中学美术教室(8) 卧室净高常取（）。
A：2.2m--2.4 m B：2.8m--3.0m C：3.0m--3.6m D：4.2m--6.0m(9)教室净高常取（）。
A：2.2m--2.4 m B：2.8m--3.0m C：3.0m--3.6m D：4.2m--6.0m(10) 商场底层层高一般为（）。
A：2.2m--2.4 m B：2.8m--3.0m C：3.0m--3.6m D：4.2m--6.0m1.A2.B3.B4.B5.C6.A7.B8.C9.C10.D(1)单侧采光房间窗户上沿离地高应大于房间进深长度的（）。
A：1/2 B：1/4 C：2倍D：4倍(2) 无特殊要求房间窗台高度常取（）。
A: 900 B: 1200 C: 1500 D: 1800(3) 住宅、商店等一般民用建筑室内外高差不大于（）。
A：900 B：600 C：300 D：150(4) 为使观众厅声音均匀，宜采用（）棚。
A：连片形B：波浪形C：分层式D：悬挂式(5) 托儿所、幼儿园层数不宜超过（）。
A：二层B：三层C：四层D：五层(6)电影院错位排列，其视线升高值为（）。
第3-4-5章 建筑剖面设计 建筑体型与立面设计 建筑构造概论
层和跃层式剖面组合方式
层剖面组合是指在建 物纵向和横向剖面中， 屋几部分之间的楼地 ，高低错开。主要适 坡地上建筑或建筑体 之间由于房屋高度不 造成高差。如住宅、 小学等。
之间高差可用楼梯或踏步来解决。
层式剖面组合方式主要用于住宅建筑中。 层式剖面组合方式主要用于住宅建筑中。
些房屋的公共 隔1~2层设置一 个住户可用前 的一层和上下 ，住户内部以 上下联系。其 节约公共交通 各住户之间干 由于每户两个 因此通风条件 其结构布置和 较复杂。
建筑竖向组合设计
建筑竖向组合
当一个建筑不是单层时,就存在房间的竖 就存在房间的竖 合问题，各层房间形成不同的楼层。 。同 筑与环境之间也会有竖向组合问题。 。
度相同或、相近的房间组合 度相同或、
高度相同或相近的房间、 关系也较密切时，考虑到 结构构造的合理和施工方 因素，在满足室内功能要 前提下，可以适当调整房 间的高差，统一房间的高 所示教学楼平面方案中， 、阅览室、厕所，即是属 述情况，而行政办公部分 能分区考虑，平面组合时 学部分应有所分隔，这部 间的高度也可以略低一些， 学部分之间的高度差可以
室内空间比例要求
间的比例和尺度不同，人在其中的感受也各异。 间的比例和尺度不同，人在其中的感受也各异。
常高而窄的空间易使人产生兴奋、向上的情绪 向上的情绪，且具有严肃感，使人感 宽而低的空间使人感到宁静、开阔、 、亲切，但过低又会使人产生压抑、
筑的使用性质不同，对空间比例尺度的要求也不同。 筑的使用性质不同，对空间比例尺度的要求也不同。
层和高层剖面组合方式
层剖面组合方式的 通联系比较紧凑， 有较多相同高度房 合，垂直交通通过 系。这种组合方式 上下层墙、柱等承 的对应关系。许多 平面住宅和走廊式 校、宿舍、办公、 房屋的剖面，多采 剖面组合方式。
建筑剖面设计知识-练习题
建筑剖面设计知识-练习题1、如何确定房间的剖面形状？试举例说明。
答：房间剖面形状的确定应考虑房间的使用要求、结构、材料和施工的影响，采光通风等因素。
大多数房间采用矩形这是因为矩形规整，对使用功能、结构、施工及工业化均有利，如住宅、学校、办公楼、旅馆、商店等。
对于某些有特殊功能要求（如视线、音质等）的房间，则应根据使用要求选择合适的剖面形状，如剧院的观众厅、体育馆的比赛大厅、教学楼中的阶梯教室等。
2、什么是层高、净高？确定层高与净高应考虑哪些因素？试举例说明。
答：层高是指该层楼地面到上一层楼面之间的距离。
净高是指楼地面到结构层（梁、板）底面或顶棚下表面之间的距离。
层高和净高的确定应考虑使用功能、采光通风、结构类型、设备布置、空间比例、经济等主要因素的影响。
例如卧室、教室、公共建筑门厅和商店营业厅的净高确定差别。
3、房间窗台高度如何确定？试举例说明。
答：窗台高度与房间使用要求、人体尺度、家具尺寸及通风要求有关。
例如一般民用建筑、展览馆陈列室、卫生间、幼儿园和儿童病房等窗台高度的差别。
4、室内外地面高差由什么因素决定？答：室内外地面高差应考虑内外联系方便，防水、防潮要求，地形及环境条件，建筑物性格特征等因素。
5、确定建筑物的层数应考虑哪些因素？试举例说明。
答：建筑物层数的确定应考虑使用功能的要求，结构、材料和施工的影响，城市规划及基地环境的影响，建筑防火及经济等的要求。
例如在满足使用要求和卫生要求的前提下，适当降低层高可相应减小房屋的间距，节约用地，减轻房屋自重，改善结构受力情况，节约材料等。
6、建筑空间组合有哪几种处理方式？试举例说明。
答：建筑空间组合处理方式包括①重复小空间的组合，常采用走道式和单元式的组合方式，例如住宅、学校、医院、办公楼等；②体量相差悬殊的空间组合，如大型体育馆等；③综合性空间组合，如图书馆建筑中的阅览室、书库、办公等用房在空间要求上也不一致；④错层式空间组合，如教学楼、办公楼、旅馆等主要适用房间空间高度并不高，为了丰富门厅空间变化并得到合适的空间比例，常将门厅地面降低。
简述建筑剖面设计的基本内容
简述建筑剖面设计的基本内容一、引言建筑剖面设计是建筑设计的重要组成部分。
它不仅关系到建筑的外观形态，更关系到建筑内部空间的布局和使用效果。
本文将从建筑剖面设计的基本内容、设计原则和实践技巧三个方面进行详细介绍。
二、基本内容1. 建筑剖面建筑剖面是指将建筑物从竖向上切割而得到的截面图。
它能够清晰地展示出建筑物内部空间结构和功能分布。
通常，建筑剖面包括平面高程线、梁柱结构、墙体厚度、地上地下层数等信息。
2. 剖面设计剖面设计是指根据业主需求和使用功能，通过对建筑剖面进行优化和调整，使其具有合理性、美观性和实用性。
在进行剖面设计时，需要考虑到以下几个方面：（1）空间分布：合理安排空间布局，使得不同功能区域之间相互独立且协调统一。
（2）采光通风：保证室内采光通风良好，提高居住舒适度。
（3）节能环保：采用节能环保的设计理念，减少能源消耗和二氧化碳排放。
（4）安全性：考虑到建筑物在地震、火灾等自然灾害和人为因素下的安全性。
三、设计原则1. 实用性原则建筑剖面设计首先要满足实用性原则。
在进行剖面设计时，应该根据业主的需求和使用功能，精心规划空间布局和功能分区，使得不同功能区域之间相互独立且协调统一。
同时，还要考虑到室内采光通风、节能环保等方面的问题。
2. 美观性原则建筑剖面设计也要考虑美观性原则。
通过对建筑剖面进行合理优化和调整，使其具有良好的视觉效果和空间感受。
同时，还要注意到建筑材料的选择与搭配、色彩搭配等方面的问题。
3. 经济性原则建筑剖面设计还要考虑经济性原则。
在进行剖面设计时，需要充分考虑到项目预算和成本效益，并尽可能地降低建造成本。
同时，还要注意到材料采购渠道、施工工艺等方面的问题。
4. 安全性原则建筑剖面设计还要考虑安全性原则。
在进行剖面设计时，需要考虑到建筑物在地震、火灾等自然灾害和人为因素下的安全性。
同时，还要注意到消防通道、疏散路线、防盗等方面的问题。
四、实践技巧1. 空间分布规划在进行剖面设计时，需要根据业主需求和使用功能，合理规划空间布局和功能分区。
第3章 建筑剖面设计
1、人的数量和活动范围对房间净高的影响 室内最小净高应使人举手不接触到顶棚为宜。
室内最小净高 H0≥2.20m
生活使用房间一般层高在2.8m~3.0m；宿舍考 虑上下铺的家具需要，一般层高常用3.2m；
住宅层高H常取2.8~3.0m， 卧室、起居室净高 H0≥2.40m，厨房、卫生间净高H0≥2.20m 办公室的室内净高H0≥2.60m，设空调的H0≥2.40m； 走道净高H0≥2.10m，贮藏间净高H0≥2.00m。 教学楼普通教室内净高常取H03.30~3.60m，合班教 室净高H0≥3.60m；办公室H0≥2.80m。
三、采光、通风的要求
一般进深不大的房间，通常采用侧窗采光和通风 已足够满足室内卫生的要求。当房间进深大，侧窗不 能满足上述要求时，常设置各种形式的天窗，从而形 成了各种不向的剖面形状。
有的房间虽然进深不大，但具有特殊要求，如展 览馆中的陈列室，为使室内照度均匀、稳定、柔和并 减轻和消除眩光的影响，避免直射阳光损害陈列品， 常设置各种形式的采光窗。
二、建筑技术对房屋层数的影响
1、建筑结构类型和材料的影响 建筑物的结构类型、所用建筑材料等均是影响建筑
物层数的重要因素：如混合结构的内外墙、柱(包括承 重墙、柱)，多用砖、砌块砌成，这种结构适用于6层 以下的中小型民用建筑；梁柱承重的框架结构、剪力 墙结构和框架-剪力墙结构等体系整体性好，承载力高， 可用于多层、高层和超高层建筑；空间结构体系，如 薄壳、网架、悬索等适用于低层大跨度建筑，如影剧 院、体育馆、仓库、食堂等。
2、建筑施工工艺的影响 建筑施工技术条件，起重设备，吊装能力等对建筑
的层数也有影响，如吊装能力的大小对建筑构件的重 量、建筑总高度都有一定的限制；又如滑膜施工，由 于是利用一套提升设备使模板随着浇注的混凝土不断 往上滑升，直至完成全部钢筋混凝土工程量，建筑结 构整体性较预制装配式好，同时也能节约模板，缩短 工期，降低造价，因此对于多层和高层钢筋混凝土结 构的建筑是适宜的，而且层数越多经济效益越显著。
现用房屋建筑学_武汉理工大学_第四版_第三章_建筑剖面设计
建筑剖面设计
建筑的剖面形状的确定 房屋各部分高度的确定
房屋的层数的确定
建筑空间的组合 室内空间的处理和利用
School of Architectural and Civil Engineering Anhui University of Technology
建筑剖面的组合方式 单层 多层和高层 错层和跃层
高窗 天窗
保留墙面布展 大进深空间采光 （方向性与均匀性） 增加净高 独特剖面形状
School of Architectural and Civil Engineering Anhui University of Technology
确定剖面形状的考虑因素
使用要求 视线要求 音质要求 结构、材料 和施工 的影响
确定房间剖面形状的考虑因素
使用要求 视线要求 音质要求 结构、材料 和施工 的影响
采光、通风 的要求
视线升高值C
对位排列：120mm 错位排列：60mm
地面坡度>1:6 做台阶形
School of Architectural and Civil Engineering Anhui University of Technology
School of Architectural and Civil Engineering Anhui University of Technology
房屋各部分高度的确定
房间的净高：按楼地面完成面至吊顶或楼板或梁底 面之间的垂直距离 房间的层高：该层楼地面到上一层地面之间的距离
建筑剖面设计知识点归纳
建筑剖面设计知识点归纳建筑剖面设计是建筑设计中的重要环节之一，它能够展示建筑物内部结构和功能分布，同时体现建筑的美学和实用性。
在进行建筑剖面设计时，设计师需要了解一些基本的知识点，以确保设计的准确性和合理性。
本文将对建筑剖面设计的知识点进行归纳和总结。
一、剖面设计的目的和意义建筑剖面设计是为了展示建筑物的内部结构和空间布局。
通过剖面设计，人们可以清晰地了解建筑物的分层结构、房间功能和布局，帮助人们更好地使用建筑物。
此外，剖面设计还能够体现建筑物的美学价值，使建筑物在视觉上更加和谐和统一。
二、剖面的基本构成1. 楼层分层：剖面设计需要明确标注各个楼层的高度、厚度以及楼层之间的连接方式，以便于建筑物的建造和使用。
2. 墙体和柱子：剖面设计需要准确标注墙体和柱子的厚度、高度和布置位置，体现出建筑物的结构性能与美观度。
3. 地板和天花板：剖面设计需要详细展示地板和天花板的材料、厚度以及吊顶结构等信息，以满足室内空间的舒适性和实用性。
4. 窗户和门窗：剖面设计需要准确标注窗户和门窗的尺寸、材质和打开方式，以满足室内采光和通风的要求。
三、剖面设计的技巧和注意事项1. 比例和尺寸：剖面设计需要合理选择比例和尺寸，确保设计的可读性和准确性。
同时，还要注意尽量减少不必要的细节，以保持整体设计的简洁性。
2. 功能和流线：剖面设计要考虑建筑物的功能布局和人流线路，以便于用户的正常使用和移动。
在设计中要注重细节，考虑到人们的行为和需求，提供更好的使用体验。
3. 结构和稳定：剖面设计需要充分考虑建筑物的结构稳定性和耐用性。
合理配置墙体、柱子和梁等结构构件，以确保建筑物在使用过程中的安全性和稳定性。
4. 美学和艺术：剖面设计是建筑艺术的一种表现形式，要注重建筑物的美学价值和整体风格的统一。
通过巧妙的设计，可以使剖面具有艺术性、形式美和视觉冲击力。
四、常见问题和解决方法1. 剖面不清晰：在设计过程中，有时会出现剖面设计不清晰的情况。
论述建筑剖面设计的主要内容
采光与通风设计
根据房间的使用要求和当地气候条件，合理设计采光和通风方式，如设置窗户、天窗、通风口等，以确保室内有充足的自然光和良好的通风效果。
4
保温与隔热设计
考虑建筑的保温和隔热需求，选择合适的建筑材料和构造方式，如设置保温层、隔热层等，以提高建筑的保温隔热性能。
5
屋面排水设计
根据建筑所在地的气候条件、屋顶形状和坡度等因素，合理设计屋面排水系统，包括排水沟、雨水口、落水管等，以确保雨水能够及时排出，避免积水问题。
6
结构与维护设计
根据建筑的结构类型和材料特点，设计合适的主体结构和维护结构方案，如梁、板、柱等承重结构的布置，以及墙、地面、顶棚等围护结构的构造方式。
7
空间组合与利用
研究建筑竖向空间的组合方式，合理划分和利用空间，以提高建筑的使用效率和舒适度。同时，考虑空间的灵活性和可变性，以适应未来使用详细描述
1
确定剖面形状与尺寸
根据建筑的功能需求、美学要求以及结构限制，确定房间的剖面形状，如矩形、梯形、圆形等，并确定其尺寸大小。
2
确定层数与标高
根据建筑的使用要求、基地环境与城市规划要求、结构材料和施工要求等因素，确定建筑的层数以及各层的层高、净高、窗台高度、室内外地面标高等。
8
细节处理与装饰
在剖面设计中，还需考虑一些细节处理和装饰元素的设计，如踢脚线、吊顶造型、楼梯扶手等，以提升建筑的整体美感和室内环境品质。
阶段测试题3-建筑剖面设计
建筑剖面设计
一、填空题
1．剖面设计的任务是确定——、——、——以及——。
2．有视线要求的房间地面升起坡度与——、——、——、——、等因素有关。
答案：
1．建筑物各部分高度，建筑层数，建筑空间的组合与利用，建筑剖面中的结构、构造关系。
2．设计视点的选择，座位排列方式，排距，视线升高值。
二、单项选择题
1．影剧院观众厅的顶棚应尽量避免采用——，以免产生声音的聚焦。
A．平面B．斜面C．凹曲面D．凸面
2．视线升高值与人眼睛到头顶的高度有关，一般取————。
A．180mm B．160mm C．120mm D．100mm
3．一般情况下，室内最小净高应使人举手不接触到顶棚为宜，为此，房间净高应不低于————。
A．2．0m B．2．2m C．2．4m D．2．6m
三、名词解释
1．层高
2．房间净高
四、简答题
1．剖面设计的主要内容有哪些?
2．影响房间剖面形状的因素主要有哪些?
3．如何确定房间的高低?
4．如何确定窗台高度?
5．室内外地坪高差由什么因素确定?
6．如何确定建筑物的层数?
7．建筑空间的剖面组合有哪几种处理方式?
8．建筑空间的利用有哪些处理手法?
1。
3 建筑剖面设计
• 在楼梯剖面图中应表达以下内容： 图名与比例 、轴线编号与进深尺寸 、楼梯的结 构类型和形式 、其他细部构造和做法 、尺寸及标 高 、在楼梯剖面图中，需另画详图的部位，应画 上索引符号。
G
F
3.2 楼梯剖面图
• 3.2.1 楼梯平面图
• 水平剖切平面位于各层窗台上方 。 • 楼梯平面图表达内容：楼梯在平面的位置， 楼梯平面图表达内容：楼梯在平面的位置， 主要是轴线位置， 主要是轴线位置，楼梯的平面尺寸和楼梯 的形式、梯步上下的行走方向、楼梯的平 的形式、梯步上下的行走方向、 面构造(梁柱构件 梁柱构件)。 面构造 梁柱构件 。 • 楼梯平面图一般和剖面图绘制在一张图上。 楼梯平面图一般和剖面图绘制在一张图上。
3.3.2 建筑剖切投影的方向 • 平面图中剖切符号中与图形垂直的线表示 剖切位置， 剖切位置，与图形平行的线加上编号所在 的方向表示投影的方向。 的方向表示投影的方向。
上图中1-1剖面如下图所示。在剖面图中，凡是剖到的构件都要绘制出来， 上图中 剖面如下图所示。在剖面图中，凡是剖到的构件都要绘制出来， 剖面如下图所示 包括梁、 包括梁、板、柱、楼梯；剖到的构件都要标明材料或涂黑。 楼梯；剖到的构件都要标明材料或涂黑。
3 建筑剖面设计
3.1 建筑剖面
• 建筑剖面图是表示建筑物在垂直方向房屋各部分 的组合的复杂关系。 的组合的复杂关系。 • 剖面设计主要分析建筑物各部分应有的高度、剖 剖面设计主要分析建筑物各部分应有的高度、 面形状、建筑层数、建筑空间的组合和利用， 面形状、建筑层数、建筑空间的组合和利用，以 及建筑剖面中的结构、构造关系等。 及建筑剖面中的结构、构造关系等。 • 剖面设计是在平面设计的基础上进行，对建筑物 剖面设计是在平面设计的基础上进行， 的使用、 的使用、造价和节约用地及对城市景观的形成有 直接影响。 直接影响。 • 假想用一个或多个垂直于外墙轴线的铅垂剖切面， 假想用一个或多个垂直于外墙轴线的铅垂剖切面， 将房屋剖开，所得的投影图，称为建筑剖面图， 将房屋剖开，所得的投影图，称为建筑剖面图， 剖面图。 简称剖面图 简称剖面图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天窗采光
高侧窗采光
22
23
24
25
26
27
3.2 房屋各部分高度的确定
3.2.1 房屋的净高和层高 3.2.2窗台高度 3.2.32.室3.3内厨外房地面的高差
28
3.2.1 房屋的净高和层高
3.2.1 房屋的净高和层高
净高指楼地面到结构层底面或顶棚下表面之距。
人体活动要求
1.房间净高应不低于2.20m。 2.卧室净高常取2.7～3.0m， 但不应小于2.4m。 3.教室净高一般常取3.30～ 3.60m。 4.商店营业厅底层层高常取 4.2～6.0m，二层层高常取 3.6～5.1m左右
3.1 .1 使用要求
民用建筑中，绝大多数的建筑属于一般的功能要求，采用矩形，
如住宅、学校、办公楼、旅馆、商店等。
有视线要求的房间(影剧院的观众厅、体育馆的比赛大厅、教学楼 中阶梯教室等)剖面形状，地面应有一定坡度，以保证良好的视觉要求
* 地面的升起坡度
* 设计视点选择
* 座位排列方式 * 视线升高值C
* 排距
有音质要求的房间(剧院、电影院、会堂)
* 声能分布均匀
* 防止回声
* 避免声聚焦
* 观众厅声学特点
8
9
10
11
12
3.1.2 结构、材料和施工的影响
优先考虑采用矩形剖面。规整、简单、有利于采用梁板结构布 置，施工比较方便。常用于大量性民用建筑。
大跨度建筑的房间剖面由于结构形式的不同而形成不同于砖混结 构的内部空间特征,如下图所示。
巴塞罗那奥运会体育馆比赛大厅
13
14
15
16
17
18
19
20
3.21.3..33 厨采房光、通风的要求
房间进深不大，采用侧窗采光和通风 房间进深较大，侧窗不能满足要求时，常设置各种形式的天窗， 形成了各种不同的剖面形状。 特殊要求的房间为使室内照度均匀、稳定、柔和、并减轻和消除 眩光的影响、避免直射阳光损害陈列品，常设置各种形式的采光窗。
窗台高度
1. 窗台高度一 般常取900～ 1000mm， 2. 有特殊要 求的房间窗 台高度, 见(窗台高度)
更多图片
36
3.22..33.3室厨内房 外地面的高差
1. 室内外高差主要由以下因素确定。 （1）内外联系方便。见（某别墅踏步处理） （2）防水、防潮要求。见（住宅防水、防潮要求）
（3） 地形及环境条件。见（建筑高差处理）
建筑ቤተ መጻሕፍቲ ባይዱ 性格特征
一般民用建筑室内外 高差不宜过大；纪 念性建筑除常借助 于室内外高差值的 增大，以增强严肃、 庄重、雄伟的气氛。
42
43
44
3.3
房屋的层数
3.3.1 使用要求 3.3.2建筑结构、材料和施工的要求 3.3.3建2.筑3.3基厨地房环境与城市规划的要求 3.3.42建.3.筑3 厨防房火要求
剖面设计确定建筑物各部分高度、建筑层数、建筑空间 的组合与利用，以及建筑剖面中的结构、构造关系等。
剖面设计的主要内容： 1）确定房间的剖面形状、尺寸及比例关系。 2）确定房屋的层数和各部分的标高。 3）解决天然采光、自然通风、保温、隔热、屋面排水及选 择建筑物构造方案。 4）选择主体结构与维护方案。 5）进行房屋竖向空间的组合研究建筑空间的利用。
（ （44））建建筑 筑物 物性 性格 格特 特征征 。。 见（纪念性建筑物性格特征） 22.. 在在建建筑 筑设 设计 计中 中， ，一一般般以以底底层层室室内内地地面面标 标高 高为 为
±±00..000000， ，高 高于 于它 它的的为为正正值值，，低低于于它它的 的为 为负 负值 值。 。
32
结构高度及其 布置方式的影响
1.在满足房间净高要求 的前提下，其层高尺 寸随结构层的高度而 变化。结构层愈高， 则层高愈大；结构层 高度小，则层高相应 也小。 2.坡屋顶建筑的屋顶空 间高，不做吊顶时可 充分利用屋顶空间， 房间高度可较平屋顶 建筑低。
33
建筑经济效果
室内空间比例
1. 在满足使用要求和卫生要 求的前提下，适当降低层
6
3.1
房间的剖面形状
3.1 .1 使用要求
3.1.2 结构、材料和施工的影响
3.1.32.采3.3光厨、房通风的要求
房屋的剖面形状分为矩形和非矩形。大多数民用建筑均 采用矩形。（简单、规整、便于竖向空间的组合，易获 得简洁而完整的体型，结构简单、施工方便）。非矩形 剖面常用于有特殊要求的房间。
7
37
内外联系方便
室外踏步的级数常 以不超过四级 （600mm）。 仓库为便于运输常 设置坡道，其室内 外地面高差以不超 过300mm为宜。
防水防潮要求
底层室内地面应 高于室外地面150 或150mm以上。
38
39
40
41
地形 及环境条件
山地和坡地建筑物， 应结合地形的起 伏变化和室外道 路布置等因素， 综合确定底层地 面标高.
29
30
家具设备影响
更多图片
1.学生宿舍通常设有双人床， 层 高不宜小于3.25m。 2.演播室顶棚下装有若干灯具，
为避免眩光，演播室的净高不应 小于4.5m。
31
采光通风要求
更多图片
1.进深越大，要求窗户上沿的位置越高，即相应房间的净高也要高一些。 2. 当房间采用单侧采光时，通常窗户上沿离地的高度，应大于房间进深长 度的一半；当房间允许两侧开窗时，房间的净高不小于总深度的1/4。 3. 用内墙上开设高窗，或在门上设置亮子等，改善室内的通风条件房间。 4. 公共建筑应考虑房间正常的气容量，中小学教室每个学生气容量为35M3/人，电影院为4－5M3/人。根据房间的容纳人数、面积大小及气容量 标准，可以确定出符合卫生要求的房间净高。
45
3.3.1 使用要求
1 住宅、办公楼、旅馆等建筑可采用多层和高层
46
托儿所、幼儿园等建筑，其层数不宜超过三层。
2
医院门诊部层数也以不超过三层为宜
47
3 影剧院、体育馆等公共建筑宜建成低层。
48
3.3.2建筑结构\材料和施工的要求
高可相应减小房屋的间距，
节约用地、减轻房屋自重， 节约材料。
2. 从节约能源出发，层高 也宜适当降低。
1. 房间比例应给人以适宜 的空间感觉。
2. 不同的比例尺度往往得 出不同的心理效果。
3. 处理空间比例时，可以 借助一些手法来获得满意 的空间效果。
34
高而窄的空间比例
宽而较矮的空间比例
35
3.2.2窗台高度
