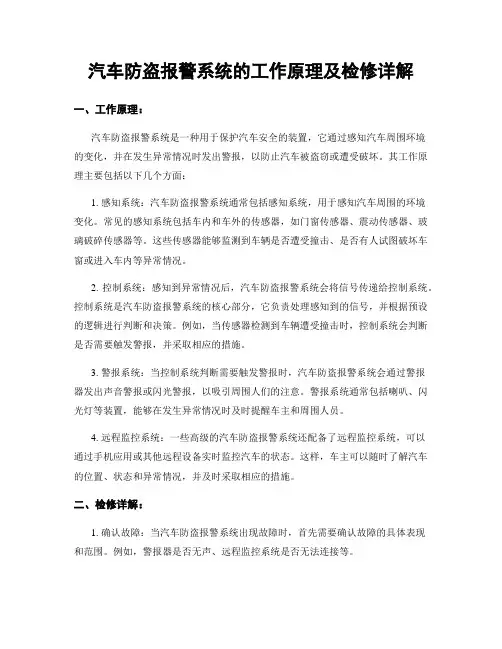

汽车防盗报警系统的工作原理与检修详解一、检修前的准备工作检修汽车防盗报警器所需的工具仪器检修汽车防盗报警器除了一些常用的工具，除偏嘴钳、尖镊子、大小十：宇螺钉旋具感螺钉旋具、医用针头、电烙铁和万用表外，还应具备以下几种工具仪器。

1.提供报警器维修时的供电电源汽车防盗器有故障，必须从车辆上拆下来进行维修，因此，维修稳压电源是必备的仪器之一。

一般选用输出直流电压在0~24V之间连续可调，输出电流在2A以上的直流稳压电源即可，这些稳压电源都是双表头输出显示，并有过电流保护功能，使用较安全。

如使用自制稳压电源，最好加有过电流保护电路或能显示输出电流。

2.示波器示波器用20MHz单、双踪的示波器均可以。

主要用来观察防盗器主机中CPU 的时钟振荡、遥控接收振荡、解调后的脉冲波形、遥控器的脉宽调制波形、发射管振荡波形等，当然也可以用来测交、直流电压等等。

在不具备频谱仪的条件下，示波器是不可缺少的仪器。

3.自制检修工装汽车防盗报警器是集各种报警功能检测输入和各种控制功能输出的多附件报警系统，所有附件都安装在汽车上，有些附件就是车辆本身的电‘气部件，检修报警器时，不能将系统附件也一同拆下。

因此，自制检修工装，也是修理汽车防盗报警器的一项前期准备工作。

检修工装就是用指示灯或LED发光管指示各种控制动作，用开关来模拟各种检测输入量。

通过拨动相应的开关，观察防盗器在不同状态指示灯的变化情况，既直观又明了。

各种控制动作用LED发光二极管显示，为了便于识别，可以选用不同颜色的发光二极管。

将LED发光二极管并排插在一小块长条形硬纸板或废电路板上，在每个发光二极管下边注上代表的控制功能，引出线用不同的颜色分组输出，以便于识别，限流电阻串在线材上，用绝缘胶布缠好。

模拟量用的开关选用小型推式自锁开关，开关可以串接在引出线的中部，用绝缘胶布包好，在开关上贴上文字标识，就可以正常使用了。

当然，如读者有兴趣，可以用12V仪器指示灯作控制显示，用拨动开关作模拟量控制，将它们直接固定到PVC面板上，用铝合金做框，采用电脑刻字文字标识，一台较正规的维修检测工装就完成了。

除了以上介绍的工具仪器外，作为专业修理，还应备有500MHz频谱仪，用来接收和观察遥控器的射频频谱和接收头的振荡频谱，为遥控器与系统主机的同频配对调整。

而作为业余修理，由于频谱仪价格较贵，就不必专门购置了。

如何根据故障现象判断故障的大概部位1.掌握汽车防盗系统电路结构尽管不同厂家、不同型号的汽车防盗报警器选用的元器件不一样，电路形式和软件功能也略有差别，但其基本电路结构却是一样的。

图1—2、图1—3是比较典型的编码型和跳码型汽车防盗报警器的原理框图。

熟记电路原理框图，对分析、理解汽车防盗系统的原理图，对迅速判断故障的大致围极为有益。

掌握了汽车防盗报警器的电路组成及电路框图，就可以有的放矢地动手检修了。

在实际检修时，先根据故障现象，判断出故障大概由哪一部分或哪几部分引起，然后检查压缩引起故障的部位，以电源供电为起点，以信号流程或控制流程为线索，对故障部位进行进一步的检修。

2.掌握各部分电路的故障规律检修汽车防盗报警器和检修其他家用电器一样，各部分电路工作异常所表现的故障现象，总有其规律性。

掌握这些规律，对快速、准确地判断故障的大体部位很有帮助，对于初学者来说，最好能熟记。

汽车防盗报警器各局部电路工作不正常，一般有如下规律电源部分的故障规律。

电源部分有故障，一般表现为通电后无任何反应，指示灯不亮不闪，继电器无任何动作，系统处于“死”状态一样。

检修时+5V电压是故障的检查重点，若+5V电压正常，说明电源电压基本正常，否则说明电源电路不正常。

遥控接收电路·的故障规律。

表现为遥控不起作用，遥控距离近。

遥控器接收头电路的故障判别重点是接收头的信号输出端，通过观察信号输出端的杂波反应和发射信号时低频脉冲信号的有无来判别接收电路正常与否。

解码电路故障的故障规律。

解码电路出故障表现为遥控不起作用。

解码电路的故障检查点是解码电路输出端有无信号，如解码电路输入端有脉冲数据信号输入，而解码输出端的电平无变化，说明解码电路有故障。

CPU电路的故障规律。

CPU电路有故障表现为通电后无反应，系统控制功能紊乱，系统局部或全部控制功能失效。

检查CPU电路是否正常的快速方法之一是将防盗系统的车门检测端口接低电平，听机继电器有无吸合声，如无任何反应，说明CPU电路有故障。

驱动电路有故障的规律。

如各路驱动负载均无输出，说明负载驱动电路有故障，而且很可能是驱动芯片本身损坏；如只是某一路负载不工作，应重点检查这一路控制电路。

报警检测输入端口和功能执行控制输出端口的故障规律。

表现为某一检测功能不起作用或总是执行某一控制功能。

可以通过检查该输入端口的电平状态来判断故障部位是由CPU 的电路损坏引起还是外部电路引起。

3.分清是系统主机部故障还是系统附件故障汽车防盗报警器的附件较多，检修时先排除附件故障，然后再拆卸主机，有时可起到事半功倍的效果。

下面介绍由机外引起的故障的排除方法。

系统无任何反应，应检查系统电源是否正常，检查12V进线熔丝是否熔断，熔断器座是否接触良好，系统搭铁是否良好。

报警扬声器不响，应检查报警扬声器搭铁端是否良好，报警扬声器本身是否正常，将报警扬声器正端直接接电平正极，如报警扬声器不响，说明扬声器有问题。

汽车双蹦灯不亮，应检查输出熔丝是否熔断，外附二极管是否损坏。

进人防盗状态就报警，应检查车门开关、前机器盖开关是否损坏，探测传感器是否有故障。

在防盗状态经常发误报情况，应检查探测传感器调整是否太灵敏，重新调整探测灵敏度或将传感器的插头拔下验证。

汽车防盗报警系统的工作原理与检修详解(2)二、检修中遇到的问题和解决的方法如何绘制汽车防盗报警器的电路原理图和检修其他家电一样，维修图样是非常必要的，特别是电路原理图，有了电路原理图，也就有了处理故障50%的信心和把握。

特别是处理一些较难排除的故障，若没有电路原理图，将直接影响检修效率，甚至无法修理。

原理图对初学者尤为重要。

但汽车防盗报警器产品在售出时，普遍不提供图样资料，介绍这方面的书籍又不多见，本书中的相关图样均为作者自行绘制。

下面介绍绘制电路原理图的方法，如读者有这方面的需求，也可以和作者取得联系，本人可以帮您绘制。

1.单面PCB板直插元件电路原理图的一般绘制方法先将电路板与电源正极相连的元件焊点、印制板走线用彩笔画成红色，凡与大面积铜箔地线相连的焊点、印制板走线用彩笔画上蓝色。

从局部电路人手开始绘制电路，可以一个局部用一页纸，也可以多个局部用一页纸，每个局部以什么元件为核心，由自己的习惯决定。

从接插件人手，以各端子为线索，每画一个元件均标上标称值，如有元件标号也一同注上，无标号则不写。

画图时一个一个接点的画，当某个节点错综复杂时，可以先画出此节点所有元件的一端引脚，元件的另一端暂且空着，画完一个节点，再画另一个节点。

以CPU为核心，以各引脚为线索，逐个画出每个引脚的外围元件。

能和接插件部分直接相连的直接连接，不能连接的，标上相同的网络标号。

以其他集成电路、晶体管为核心，以集成电路、晶体管的引脚为线索，画出各自的外接元件。

以上只是各部分电路的草图，为了防止出现漏画和重画现象，每画一个电路节点时，必须把此节点相连的所有元件引脚均画出，并用铅笔将画过的元件做一个记号，待所有的元件都作过标记后，说明所有的元件均已检查过。

核对草图。

将局部图做整体连接，看是否符合电路逻辑关系，再将草图与实物图检查一遍，修改错误或遗漏之处。

将草图整理成标准的电路图。

1)电路符号、注释文字应正确规。

2)元件的供电通路、信号走向应清楚直观。

3)电路符号布局合理，排列尽量整齐美观，文字标识清楚，字间排列不要过于拥挤或分散。

2.双面PCB板贴表元件电路原理图绘制方法用双面PCB板绘制电路原理图比较困难，一些元器件必须从电路板上拆下来才能绘制。

在拆卸元件前要首先画好PCB板的元件布局图，并注明元件参数，以便复原。

其绘制方法同单面PCB板相同。

如何在没有电路原理图的情况下找到各主要芯片的位置和查找接插件各端子的作用汽车防盗报警器虽然型号、品牌众多，但它们所从事的检测功能和控制功能是一样的，即都是通过相同的检测方式输入和控制相同的输出对象，只是接插件的样式、数目和排列的顺序不同而已。

因此，它们在电路结构和元件应用上有很多的共性规律，掌握了这些规律，对快速查找故障，绘制电路都大有益处。

当我们打开一台报警器的主机时，首先看到的是一排继电器，和几个醒目的集成电路。

根据集成电路的型号不难判断出各集成电路的作用，采用④脚封装的肯定是CPU，以PICXXXX字符型号打头的是CPU，一般CPU插在管座上；以A X5327、PT2272、VD5026等型号命名的是解码芯片，芯片①~⑧脚有地址编码焊盘的为解码芯片；以XX2003XX等型号命名的是驱动芯片。

遥控接收电路一般为独立的PCB小板；报警扬声器和无线发射机控制有时采用晶体管控制，常用型号为B772、TIP42C等等。

通过观察，以上规律不难发现。

下面介绍在无电路图和接线图的情况下，如何找到各端子的作用。

1.控制输出端子一般控制输出端子在同一个接插件上，而且为大号接插件。

电源输入端。

红色粗线为12V电源输入端，双触点输出继电器的动触点是直接和12V 相连的，控制报警扬声器继电器的动触点是直接与12V相连的。

电源负极。

黑色粗线为电源负极，电路板大面积铜箔为电源负极，大滤波电容的负极为电源负极，三端5V稳压IC的中间引脚是电源的负极。

中控锁输出端。

中控锁输出端与6端相邻，其特点是先找到两个型号完全相同的继电器，这两个继电器一般是紧紧相邻的，如这两个继电器的6个触点均直接和输出端相连，这6个输出端就是中控锁接线端。

报警扬声器输出端。

用万用表检查余下的各输出端子电压，如发现某个端子在静音防盗状态无+12V输出，在有声防盗状态有+12V输出，该端子就是报警扬声器输出端。

双蹦灯输出端。

采用双触点继电器直接输出的两个端子为汽车双蹦灯控制输出端，如采用单端继电器输出的机型，可以在报警状态测各输出端子的电压，有12V跳变电平的端子就是汽车双蹦灯控制输出端。

断火驱动输出端。

在报警状态，测各端子的对地电阻，如电阻值在报警状态急剧变小，该端子就是断火外接继电器驱动端。

2.检测输入端子检测输入端子一般在同一个接插件上，一般为小型接插件。

车门检测输入端。

用万用表测量检测输入端的各端子平时的电平状态，平时为高电平的端子，将其接低电平；平时为低电平的端子，将其接高电平。

此时，系统无论在解除状态还是在防盗状态，如控制汽车双蹦灯的端子有输出，则该端子就是车门检测端子。

高电平有效的为正触发车门检测输入，低电平有效的为负触发车门检测输入。

钥匙电门检测输入端子。
