模电知识题课
模拟电路课程复习考试试题及答案A
《模拟电路》复习纲要A一、单项选择题1．温度升高后，在纯净的半导体中（）。
A、自由电子和空穴数目都增多，且增量相同B、空穴增多，自由电子数目不变C、自由电子增多，空穴不变D、自由电子和空穴数目都不变2．场效应管的主要优点是（）。
A、输出电阻小B、输入电阻大C、是电流控制D、组成放大电路时电压放大倍数大3．在负反馈放大电路中，当要求放大电路的输入阻抗大，输出阻抗小时，应选用的反馈类型为（）。
A、串联电压负反馈B、串联电流负反馈C、并联电压负反馈D、并联电流负反馈4．二极管的正向电流在202mA的基础上增加一倍，它两端的压降（）。
A、也增加一倍B、增加一倍以上C、略有增加D、不变5．在一个由NPN型晶体管构成的放大电路中，关于晶体管三个电极的电位，下列说法正确的是（）。
A、集电极电位一定最高B、集电极电位一定最低C、发射极电位一定最高D、基极电位一定最低6．差分放大电路由双端输入变为单端输入，差模电压放大倍数（）。
A、增加一倍B、减小一半C、不变D、按指数规律变化7．电流负反馈在电路中的主要作用是（）。
A、提高输入电阻B、降低输出电阻C、增大电路增益D、稳定静态工作点8．为了稳定放大电路的输出电压，那么对于高内阻的信号源来说，放大电路应引入（）负反馈。
A、电流串联B、电流并联C、电压串联D、电压并联9．欲将正弦波电压移相＋90度，应选用（）。
A、反相比例运算电路B、同相比例运算电路C、积分运算电路D、微分运算电路10．放大电路在低频信号作用时放大倍数数值下降的原因是（）。
A、耦合电容和旁路电容的存在B、半导体管极间电容和分布电容的存在C、半导体管的非线性特性D、放大电路的静态工作点不合适二、填空题1. 差分放大器的基本特点是放大______、抑制______。
2. 双极型晶体管工作在放大区的偏置条件是发射结______、集电结______。
3. 在阻容耦合放大器中，若要降低下限频率，应将耦合电容的值______。
模电部分课后题

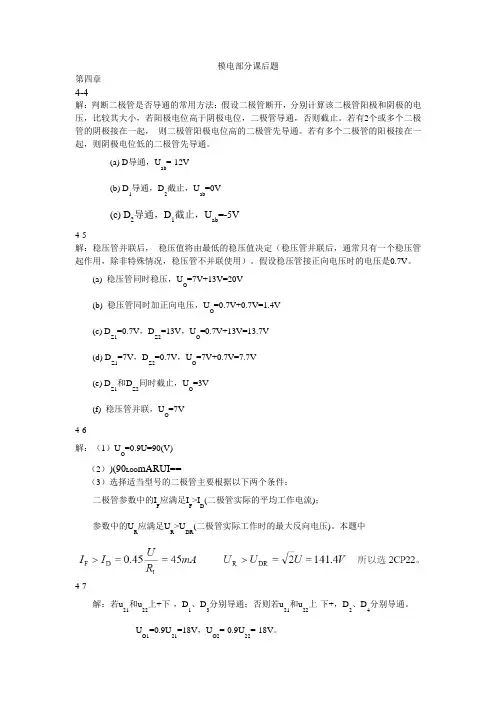

模电部分课后题第四章4-4解：判断二极管是否导通的常用方法：假设二极管断开，分别计算该二极管阳极和阴极的电压，比较其大小，若阳极电位高于阴极电位，二极管导通，否则截止。
若有2个或多个二极管的阴极接在一起， 则二极管阳极电位高的二极管先导通。
若有多个二极管的阳极接在一起，则阴极电位低的二极管先导通。
(a) D 导通，U ab=-12V(b) D 1导通，D 2截止，U ab=0V(c) D 2导通，D 1截止，U ab =-5V4-5解：稳压管并联后， 稳压值将由最低的稳压值决定（稳压管并联后，通常只有一个稳压管起作用，除非特殊情况，稳压管不并联使用）。
假设稳压管接正向电压时的电压是0.7V 。
(a) 稳压管同时稳压，U O=7V+13V=20V(b) 稳压管同时加正向电压，U O=0.7V+0.7V=1.4V(c) D Z1=0.7V ，D Z2=13V ，U O=0.7V+13V=13.7V(d) D Z1=7V ，D Z2=0.7V ，U O=7V+0.7V=7.7V(e) D Z1和D Z2同时截止，U O=3V(f) 稳压管并联，U O=7V4-6解：（1）U O=0.9U=90(V)（2）)(90LOO mARUI==（3）选择适当型号的二极管主要根据以下两个条件： 二极管参数中的I F应满足I F>I D(二极管实际的平均工作电流)；参数中的U R应满足U R>U DR(二极管实际工作时的最大反向电压)。
本题中4-7解：若u 21和u 22上+下-，D 1、D 3分别导通；否则若u 21和u 22上-下+，D 2、D 4分别导通。
U O1=0.9U 21=18V ，U O2=-0.9U 22=-18V 。
4-8解：若D 1导通，应有u i≥5V ，当-10V<u i<5V 时，D 1、D 2截止，u o=u i。
若u i≤-10V 时， D 2导通，u o=-10V 。
模拟电子技术课程习题第二章基本放大电路
在基本放大电路的三种组态中，输入电阻最大的放大电路是[ ] A.共射放大电路 B.共基放大电路C.共集放大电路D.不能确定在基本共射放大电路中，负载电阻RL 减小时，输出电阻RO将[ ]A.增大B.减少C.不变D.不能确定在三种基本放大电路中，输入电阻最小的放大电路是[ ]A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定在电路中我们可以利用[ ]实现高内阻信号源与低阻负载之间较好的配合。
A 共射电路B 共基电路C 共集电路D 共射-共基电路在基本放大电路的三种组态中，输出电阻最小的是[ ]A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定在由NPN晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV的正弦电压时，输出电压波形出现了底部削平的失真，这种失真是[ ]A.饱和失真B.截止失真C.交越失真D.频率失真以下电路中，可用作电压跟随器的是[ ] A．差分放大电路 B．共基电路C．共射电路 D．共集电路晶体三极管的关系式iE =f(uEB)|uCB代表三极管的A.共射极输入特性B.共射极输出特性C.共基极输入特性D.共基极输出特性对于图所示的复合管，穿透电流为（设ICEO1、ICEO2分别表示T1、T2管的穿透电流）A.ICEO = ICEO2ICEOB.ICEO =ICEO1+ICEO2C.ICEO =（1+2）ICEO1+ICEO2D.ICEO =ICEO1图 [ ]在由PNP晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV的正弦电压时，输出电压波形出现了顶部削平的失真，这种失真是[ ] B.饱和失真 B.截止失真 C.交越失真 D.频率失真对于基本共射放大电路， Rb 减小时，输入电阻Ri将[ ]A.增大B.减少C.不变D.不能确定在基本共射放大电路中，信号源内阻RS 减小时，输入电阻Ri将[ ]A.增大B.减少C.不变D.不能确定在三种基本放大电路中，电压增益最小的放大电路是[ ]A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定在三种基本放大电路中，电流增益最小的放大电路是[ ]A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定某放大电路的负载开路时的输出电压为4V，接入3K的负载电阻后输出电压降为3V，这说明放大电路的输出电阻为。
模电电子线路第二章习题课
不能实现正常放大。因为输入信号被CB短 路了，所以不能进行电压放大。
不能正常放大，集电结正偏，发射结正偏，晶体管 饱和
(c)不能实现正常放大。错在静态工作点IBQ=0， 放大器截止失真；
(d)能实现小信号正常放大。
2-14 试画出图P2-14所示电路的直流通路和交流通 路。
直流通路
交流通路
(1)如工作点变为图(b)中的Q’和Q”，试分 析是出电路中哪一元件参数改变而引起的?
(2)如工作点变为图 (c)中的Q’和Q”，又是 电路中哪一元件参数改变而引起的?
解：(1)UCC不变．RB不变，IBQ不变，而变化， 工作点的变化可见(b)。若原工作点为Q， RC减小 时，移至Q’，RC增加时，移至Q”。
(2) RC不变，负载线斜率不变，UCC和RB同时变 化，上作点的变化如图(c)所示。若原工作点为Q，
UCC增加，RB也增加，工作点可移至Q’，反之， UCC下降，RB也下降．工作点可移至Q”。
2—19 放大电路如图P2—19(a)所示，已知β=50，
UBE＝0.7V，UCES=0V，RC＝2kΩ， RL＝20k Ω ，UCC＝12V。
2—13 试判别回P2—13各电路是否具有正常放 大作用?若无放大作用则说明理由并将错误处加 以改正。
因c极短接电路不能正常放大。应在c极到Ucc 之间接集电极负载电阻Rc。
因IB=0，管子截止，电路不能正常放大。应将RB 改接在b极与UCC之间。
(4)会使e结烧坏且输入信号短路，因而电路不能正 常放大，应在b极到Ucc之间接偏置电阻RB。
R1 20KΩ R2 80KΩ
R3 3KΩ
10V
V RL
31)若要求放大电路有最大的输出动态范围，问 RB应调到多大?
模电复习有答案
A．微分运算 B．积分运算 C．同相比例
2、为了获得输入电压中的低频信号，应选用
B 电路。
A．HPF B．LPF C．BPF D．BEF
3、某滤波电路的传递函数为
请问该滤波电路是 C
A（ u s） 132sss2
。
，
A．HPF B．LPF C．BPF D．BEF
精选课件
21
例题
4、某滤波电路的传递函数为
A．—3V
B．3V C．12V
精选课件
4
例题
7、设硅稳压管DZ1和DZ2的稳定电压分别为
5V和8V，正向压降均为0.7V，可求出图中电
路的输出电压Vo为____C_____。
A．4.3V B. 8V C. 5V
D. 0.7V
精选课件
5
半导体三极管及其放大电路基础
放大电路的组成原则与工作特点 用估算法计算放大电路的静态工作点 工作点合理的设置对实现不失真放大的影响 用小信号模型分析法计算放大电路的增益、输
RC正弦波振荡电路的组成及起振、稳幅条 件、振荡频率的计算
LC正弦波振荡的相位条件、振荡频率的计 算
单门限电压比较器、滞回比较器工作原理及 应用
精选课件
24
例题
1、正弦波振荡器的振荡条件为 A
A．A•
•
F
1
B．A• F• 1
C．A•
•
F
0
2、石英晶体发生串联谐振时，呈现
。
D．A•
•
F
1
B。
A．电感性
8
例题
8、放大电路如图所示。已知Rb1=10kΩ，Rb2=2.5kΩ， Rc=2kΩ，Re=750Ω，RL=1.5kΩ，Rs=10kΩ，VCC=15V， β =150，rbb′=200Ω。设C1、C2、C3都可视为交流短路，用
模电第二章习题课
UOPP=?
解：（1）要求动态范围最大，应满足
I CQ RL U CEQ U CES U CC I CQ RC U CES 即I CQ ( 2 // 20 ) 12 2 I CQ 3 解得I CQ 3mA, I BQ 0.06mA 50 U U BE 12 0.7 RB CC 188K I BQ 0.06 I CQ
（2）RE短路时ICQ、UCEQ的值。
R （3） UB=0V ，RB开路时ICQ、UCEQ的值。
E
解：（1）要求UBQ=0，则有
IE U EE U BE RE 12 0.2 1mA 12
U CC I E RC RB U CC
IE RB 1 I E RC 1 12 1 1 51 561k IE 1
2.12电路如题图2.12所示。已知晶体管的β
＝50,UBE＝-0.2V，试求：
（1）UBQ=0时,RB的值。
（2）RE短路时ICQ、UCEQ的值。
（3） UB=0V ，RB开路时ICQ、UCEQ的值。
( 2) I BQ U EE U CC U BE 12 12 0.2 0.039mA RB (1 ) RC 561 51 1
第二章习题课
2.1 已知晶体管工作在线性放大区，并测得各电极对 地电位如题图2.1所示。试画出各晶体管的电路符号， 确定每管的b、e、c极，并说明是锗管还是硅管。
-8V
8V 0.7V 硅NPN 0V 题图（a） -0.7V 硅PNP 0V 题图（b） 9V 4.3V 锗NPN 4V 题图（d）
1V
2.26 电路如题图2.26所示，其中所有电容对信号可视为短路；
模电3章课后知识题
填空1. 和开路PN结的结区宽度相比较，当PN结加正偏电压时，其结区宽度将变窄；当PN结加反偏电压时，其结区宽度将变宽。
2. 整流二极管的整流作用是利用PN结的单向导电特性，稳压管的稳压作用是利用PN结的反向击穿特性。
3. 三极管工作在放大状态时，发射结应正偏置，集电结应反偏置。
若工作在饱和状态时，发射结应正偏置，集电结应正偏置。
若工作在截止状态时，发射结应反偏置，集电结应反偏置。
4. 三极管电流放大系数β＝50，则α＝0.98 ；若α＝0.99，则β＝99 。
5. 当环境温度升高时，三极管的下列参数变化的趋势是：电流放大系数β增大，穿透电流I CEO增加，当I B不变时，发射结正向压降|U BE| 减小。
6. 共射极放大电路中三极管集电极静态电流增大时，其电压增益将变大；若负载电阻R L变小时，其电压增益将变小。
7. 单级共射极放大电路产生截止失真的原因是静态Ic偏小；产生饱和失真的原因是Ic偏大；若两种失真同时产生，其原因是输入信号太大。
8. 试比较共射、共集和共基三种组态的放大电路，其中输入电阻较大的是共集电路；通频带较宽的是共基电路；输入电阻较小的是共基电路；输出电阻较小的是共集电路；输出信号与输入信号同相位的是共集和共基电路；电压增益小于1的是共集电路；带负载能力较强的是共集电路；既有电流放大能力又有电压放大能力的是共射电路。
9. 单级阻容耦合共射极放大电路的中频电压增益为-100，当信号频率为上限频率f H时，这时电路的实际增益为-77.7 ，其输出与输入信号的相位相差-225 度。
10. 某放大电路的对数幅频特性如图所示，由图可知，该电路的中频电压放大倍数为100 倍，上限频率f H＝2×106Hz，下限频率f L＝20 Hz，当信号频率恰好为f H或f L时，实际电压增益为37 dB。
11. 在PN结的形成过程中，载流子扩散运动是载流子的浓度差作用下产生的，漂移运动是载流子在内电场作用下产生的。
模拟电子技术课程习题第六章放大电路中的反馈
模拟电⼦技术课程习题第六章放⼤电路中的反馈第六章放⼤电路中的反馈要得到⼀个由电流控制的电流源应选⽤[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈要得到⼀个由电压控制的电流源应选⽤[ ] A.电压串联负反馈 B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互导增益A iuf= I O/U i稳定应选[ ] A.电压串联负反馈 B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互阻增益A uif=U O/I i稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求电流增益A iif=I O/I i稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈放⼤电路引⼊交流负反馈后将[ ]A.提⾼输⼊电阻B.减⼩输出电阻C.提⾼放⼤倍数D.提⾼放⼤倍数的稳定性负反馈放⼤电路产⽣⾃激振荡的条件是[ ] =1 =-1C.|AF|=1D. AF=0放⼤电路引⼊直流负反馈后将[ ]A.改变输⼊、输出电阻B.展宽频带C.减⼩放⼤倍数D.稳定静态⼯作点电路接成正反馈时，产⽣正弦波振荡的条件是[ ] A. AF=1 B. AF=-1C. |AF|=1D. AF=0在深度负反馈放⼤电路中，若开环放⼤倍数A增加⼀倍，则闭环增益A f将A. 基本不变B. 增加⼀倍[ ]C. 减⼩⼀倍D. 不能确定在深度负反馈放⼤电路中，若反馈系数F增加⼀倍，闭环增益A f将[ ]A. 基本不变B.增加⼀倍C. 减⼩⼀倍D. 不能确定分析下列各题，在三种可能的答案(a.尽可能⼩，b.尽可能⼤，c.与输⼊电阻接近)中选择正确者填空：1、对于串联负反馈放⼤电路，为使反馈作⽤强，应使信号源内阻。
2、对于并联反馈放⼤电路，为使反馈作⽤强，应使信号源内阻。
3、为使电压串联负反馈电路的输出电阻尽可能⼩，应使信号漂内阻。
模电习题课讲解
模电典型例题分析第一章题1.11、对某放大电路进行测试，u s=15mv,Rs=1kΩ，R L=12 kΩ。
若测得ui=12 mv,则可知该放大电路的输入电阻Ri= kΩ。
若当开关S断开时，测得uo=1.5v, 当开关S闭合时，测得uo=1.2v，则可知该放大电路的输出电阻Ro= kΩ。
2、对某放大电路进行测试，当接入一个内阻等于零的电压信号源时，测得输出电压为5V，在信号源内阻增大到1Ωk，其它条件不变时，测得输出电压为4V，k负载电阻时，测得输说明该放大电路的输入电阻Ri= ______kΩ。
若在接有2出电压为3V，在输入电压不变的情况下断开负载电阻，输出电压上升到7.5V，说明该放大电路的输出电阻Ro= kΩ。
3、用两个放大电路A和B分别对同一个电压信号进行放大，当输出端开路时，U OA=U OB；都接入负载电阻R L时，测得U OA<U OB；由此说明电路A的输出电阻比电路B的输出电阻。
题1.2某放大电路的对数频率特性如图3所示，由图可知，该电路的中频电压放大倍数＝倍。
上限频率f H＝Hz，下限频率f L＝Hz。
第二章题2.11.如图所示电路，已知集成运放开环差模电压增益为∞，其电源电压±VCC=±14V ，Ui=1V ；R1＝10k,Rw=100k 。
请问：当Rw 滑动端分别在最下端、最上端和中点时时，输出Uo ＝？V ；解：14V ,1V ,6（7）V2.如图所示电路，已知集成运放开环差模电压增益为∞，其电源电压±VCC=±14V ，Ui=1V ；R1＝10k,R2=200k 。
请问：当R2滑动端在最左端、最右端、中点时输出Uo ＝？V ；最左端时Uo ＝ -14 V ；最右端时Uo ＝ 0 V ；中点时Uo ＝ -10 V 。
题 2.2 在题图所示的放大电路中，已知Ω=====k R R R R R 1087521，Ω===k R R R 201096∶① 列出1O u 、2O u 和O u 的表达式；② 设V u I 3.01=，V u I 1.02=，则输出电压?=O u图A注：此图A 1的同相端、反相端标反。
模电“电子技术基础”康华光-模电习题课一
精选PPT
1
一、填空题
1. PN结正偏时（ ），反偏时（ ），所以PN结具有（ ）导电性。 2. 漂移电流是（ ）电流，它由（ ）载流子形成，其大小与（ ）有关，而与外
加电压（ ）。
3. 所谓理想二极管，就是当其Байду номын сангаас偏时，结电阻为（ ），等效成一条直线；当其 反偏时，结电阻为（ ），等效成断开；
出电流采用（ ）负反馈。
9. 差分放大电路输入端加上大小相等、极性相同的两个信号，称为（ ）信号， 而加上大小相等、极性相反的两个信号，称为（ ）信号。
精选PPT
2
一、填空题
10. 半导体二极管最主要的特性是（ ） 。
11. 当温度升高时，三极管的下列参数变化趋势为：电流放大系数（ ），反 向饱和电流ICBO （ ） ，IB不变时，发射结正向电压VBE （ ） 。
4. 三极管是（ ）控制元件，场效应管是（ ）控制元件。 5. 三极管工作在放大区时，发射结为（ ）偏置，集电结为（ ）偏置；工作在
饱和区时发射结为（ ）偏置，集电结为（ ）偏置。
6. 当温度升高时，晶体三极管集电极电流（ ），发射结压降（ ）。 7. 三极管放大电路共有三种组态分别是（ ）、（ ）、（ ）放大电路。 8. 为了稳定三极管放大电路的静态工作点，采用（ ）负反馈，为了稳定交流输
• 测得某电路中三极管各极电位分别是3V、2.3V、12V则三极管的三个电极分 别是（ ），该管是（ ）型
精选PPT
3
精选PPT
4
精选PPT
5
精选PPT
6
精选PPT
7
精选PPT
8
12. 空穴为（ ）载流子。自由电子为（ ）载流子的杂质半导体称为P型半导体 。
模电课后知识题目解析
习题: 一•填空题1.半导体的导电能力与温度、光照强度、掺杂浓度和材料性质有关。
2.利用PN结击穿时的特性可制成稳压二极管,利用发光材料可制成发光二级管,利用PN结的光敏性可制成光敏（光电）二级管。
3.在本征半导体中加入5价元素可形成 N型半导体，加入—3价—元素可形成 P型半导体。
N型半导体中的多子是_自由电子;P型半导体中的多子是空穴。
4.PN结外加正向电压时导通外加反向电压时截止这种特性称为 PN结的单向导电性________ 。
5.通常情况下硅材料二极管的正向导通电压为0.7v ________ ，锗材料二极管的正向导通电压为0.2v _____。
6..理想二极管正向电阻为 __0 _______ ,反向电阻为_______ ,这两种状态相当于一个开关。
7..晶体管的三个工作区分别为放大区______ 、截止区_______ 和_____ 。
8..稳压二极管是利用 PN结的反向击穿特性__________________ 特性制作的。
9..三极管从结构上看可以分成PNP ___________ 和 NPN 两种类型。
10.晶体三极管工作时有自由电子和空穴两种载流子参与导电，因此三极管又称为双极型晶体管。
11.设晶体管的压降 U CE不变，基极电流为 20 p A时，集电极电流等于 2mA打=__100_。
12.场效应管可分为绝缘栅效应管和结型_________ 两大类，目前广泛应用的绝缘栅效应管是MOS管，按其工作方式分可分为耗尽型和增强型两大类，每一类中又分为N沟道和P沟道两种。
•选择题1. 杂质半导体中，多数载流子的浓度主要取决于A 、杂质浓度B 、温度C 、输入D 、电压2. 理想二极管加正向电压时可视为 B ，加反向电压时可视为A 。
A.开路B.短路C.不能确定 3. 稳压管的稳压区是二极管工作在D 状态。
A.正向导通B.反向截止C.反向导通D.反向击穿4. 当温度升高时，二极管的反向饱和电流将— A 。
模电第二章习题课
RL U O -
交流通路
19
画出微变等效电路计算 电压放大倍数，输入输 出电阻。
I
RS
US
Au
Uo
RC
rbe
I
Ib
+
+ Rc
Ui 80 5 312.5 1.28
U i I i ( Rb //rbe ) Ri Ii Ii Rb //rbe rbe 1.28k
UCEQ VCC ICQ RC 12 1 5.1 6.9V
14
（2）Rb1短路
51K Rb1 Rb2 +Vcc 12V 5.1K Rc
因为发射结短路，
所以
I BQ 0
ICQ 0 UCEQ VCC 12V
+Vcc 12V 5.1K Rc
ICQ IBQ UCEQ
反相的电路是A D 。
4
2.1 改正图示电路中的错误，使它们有可能放大正弦波电压。要 求保留电路的共射接法。
+VCC
5
2.14 改正图示电路中的错误，使它们有可能放大正弦波电压。要 求保留电路的共源接法。
-VDD
6
2.18 图P2.18中的哪些接法可以构成复合管？标出它们等效管 的类型（如 NPN 型、 PNP 型、 N 沟道结型 …… ）及管脚（ b、e、 c、d、g、s）。
24
UGS I D RS
U DS VDD I DQ ( RS RD )
IDQ＝1mA，UGSQ＝－2V , UDSQ＝3V
25
先画出交流等效电路
+
g
中南大学谢平凡模电习题课16周1
7-2
（c）A1、A2、A3 均组成为电压跟随器， A4组成反相求和运算电路
u u u
I1
等效电路
I2
I3
R4 uO (uI1 uI2 uI3 ) 10 (u u u ) I1 I2 I3 R1
7-3
已知输入电压uI的波形，当t＝0时uO＝0。试画出输出电压uO的波形。
解：输出电压的表达式为 当uI为常量时
振荡频率最大值
振荡频率最小值
f 0 max f 0Fra bibliotekmin1 1.6kHz 2 πR1C 1 145Hz 2 π( R1 R2 )C
8-3
DZ起稳幅作用，其稳定电压±UZ＝±6V。试估算： （1）输出电压不失真情况下的有效值； （2）振荡频率。
解：（1）输出电压不失真情况下的峰值是稳压管的稳定电压，故其有效值
6-1
（b）直流反馈 电压并联负反馈
I 1 f F R2 U O U U O R2 O Au f U RI
I
1 f
R1
（c）直流反馈 电压串联负反馈
U f F 1 U
o
A uf
U U 1 o o 1 U U F i f
R2 U T U OM 6V R3
8-6
uO
1 uO2 (t2 t1 ) uO (t1 ) RC
在二分之一振荡周期内， 积分起始值uO1(t1)＝－UT＝－6V， 终值uO1(t1)＝－UT＝6V， uO2＝－UOM＝－12V，
6
1 T ( 12 ) 6 5 7 2 10 10
1 uO RC
t
t2
模拟电子技术课程习题 第六章 放大电路中的反馈
第六章放大电路中的反馈6.1 要得到一个由电流控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.2 要得到一个由电压控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.3 在交流负反馈的四种组态中，要求互导增益Aiuf = IO/Ui稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.4 在交流负反馈的四种组态中，要求互阻增益Auif =UO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.5 在交流负反馈的四种组态中，要求电流增益Aiif =IO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.6 放大电路引入交流负反馈后将[ ]A.提高输入电阻B.减小输出电阻C.提高放大倍数D.提高放大倍数的稳定性6.7 负反馈放大电路产生自激振荡的条件是[ ]A.AF=1B.AF=-1C.|AF|=1D. AF=06.8 放大电路引入直流负反馈后将[ ]A.改变输入、输出电阻B.展宽频带C.减小放大倍数D.稳定静态工作点6.9 电路接成正反馈时，产生正弦波振荡的条件是[ ]A. AF=1B. AF=-1C. |AF|=1D. AF=06.10 在深度负反馈放大电路中，若开环放大倍数A增加一倍，则闭环增益Af将A. 基本不变B. 增加一倍[ ]C. 减小一倍D. 不能确定6.11 在深度负反馈放大电路中，若反馈系数F增加一倍，闭环增益Af将[ ]A. 基本不变B.增加一倍C. 减小一倍D. 不能确定6.12 分析下列各题，在三种可能的答案(a.尽可能小，b.尽可能大，c.与输入电阻接近)中选择正确者填空：1、对于串联负反馈放大电路，为使反馈作用强，应使信号源内阻。
2、对于并联反馈放大电路，为使反馈作用强，应使信号源内阻。
模电习题课(答案版)
C．+10V D．共源极放大电路第 3 页，共31 页]共源极放大电路页，共 31 页3-1 图3-2构成互补对称输出级电路；、2T 提供预偏置，使1T 、2T 微导通而达到消除图3-3同类题VD = 0.7v ，Vom = ±15v 解：（1）当i V ＞0时，0102,i om V V V V ==-图3-41）1T 、2T 构成差分放大电路；3T 、4T 构成比例式镜像电流源电路；同时作为差放的长尾，理想运放A 构成同相比例运算电路。
2）()4030120.7112 4.61R V R K I i mA R K K K---==⋅≈+ T 1 T 2 T 4 T 3第 10 页，共 31 页又6U R +=8)1R V ⎛=+ f R 引入深度电压串联负反馈，则采用分离法：11111f vf ff vf vf V R R V R R R A R R ==+∴==+R f页第 12 页，共页4．图示放大电路中，三极管的β＝40，U BE ＝0.8V ，C 1、C C E 足够大。
求：（1）输入电压u i =0.15sin ωtV 时，输出电压u 0=?（2）输出端接负载电阻R L ＝1.5k Ω后，输出电压u （3）R L ＝1.5k Ω时，换一个同类型的三极管β＝50BE ＝0.7V ，C 1、C 2、C E 足够大。
时，输出电压u 0=?Ω后，输出电压u 0=?时，换一个同类型的三极管β＝60，输出电压u 0=?页第 14 页，共 31 页（3）分别是什么反馈类型？对电路有什么影响？2-1 图2-2管构成共基极放大电路；页第16 页，共页页VZ=6V，稳定电流范围为IZ=5～20mA，额定功率为能稳压，设V0 = 6V页页页（2）画出满足要求的电路图。
页页页页三、判断以下电路能否放大交流信号，若不能，请改正其中的错误使其能起放大作用。
第25 页，共31页31 页（C ）A 图 不能放大交流信号，改正：去掉B 图 能够放大交流信号四、请判断下列电路中的反馈的类型，并说明哪些元件起反馈作用。
