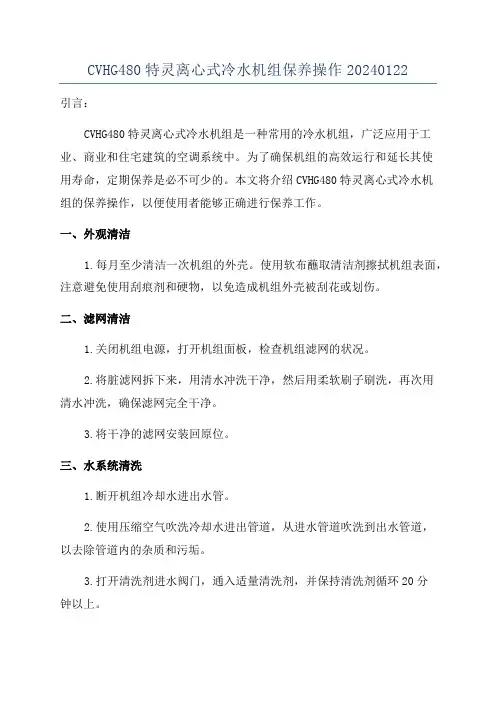

CVHG480特灵离心式冷水机组保养操作20240122
CVHG480特灵离心式冷水机组保养操作20240122引言：CVHG480特灵离心式冷水机组是一种常用的冷水机组，广泛应用于工业、商业和住宅建筑的空调系统中。
为了确保机组的高效运行和延长其使用寿命，定期保养是必不可少的。
本文将介绍CVHG480特灵离心式冷水机组的保养操作，以便使用者能够正确进行保养工作。
一、外观清洁1.每月至少清洁一次机组的外壳。
使用软布蘸取清洁剂擦拭机组表面，注意避免使用刮痕剂和硬物，以免造成机组外壳被刮花或划伤。
二、滤网清洁1.关闭机组电源，打开机组面板，检查机组滤网的状况。
2.将脏滤网拆下来，用清水冲洗干净，然后用柔软刷子刷洗，再次用清水冲洗，确保滤网完全干净。
3.将干净的滤网安装回原位。
三、水系统清洗1.断开机组冷却水进出水管。
2.使用压缩空气吹洗冷却水进出管道，从进水管道吹洗到出水管道，以去除管道内的杂质和污垢。
3.打开清洗剂进水阀门，通入适量清洗剂，并保持清洗剂循环20分钟以上。
4.关闭清洗剂进水阀门，打开冷却水进水阀门，通冷却水进行清洗剂的冲洗，直到出水无色无味为止。
5.打开进水阀和出水阀，等待水系统满水并排出空气，然后使机组正常运行。
四、电气系统检查1.检查电气系统的接线是否松动，如有松动及时紧固。
2.检查电气控制面板上的控制设备是否正常工作，并针对异常情况进行修复或更换。
五、轴承润滑1.检查轴承润滑情况，如发现轴承润滑不良，应及时进行润滑。
2.使用指定的轴承润滑脂进行润滑，注意不要过度润滑。
六、冷凝器清洗1.关闭机组电源，断开冷凝器管道。
2.用清水冲洗冷凝器，注意冲洗方向应与管道相反，以便将污垢冲洗干净，并防止其堵塞管道。
3.冲洗完成后，检查冷凝器管道是否通畅，并确保无残留水。
七、冷却塔清洗1.关闭机组电源，检查冷却塔水箱内的水位，如发现水位过低，则应添加清水。
2.打开冷却塔排水阀门，排出塔内水。
3.使用清洗剂冲洗冷却塔内壁和填料，确保清洗透彻。
4.关闭冷却塔排水阀门，打开供水阀门，使冷却塔正常运行。
特灵离心冷水机组操作规程（2篇）
特灵离心冷水机组操作规程第1章总则第1条目的和依据1.为了确保特灵离心冷水机组的正常运行，提高设备的可靠性和运行效率，保障设备的安全运行，制定本操作规程。
2.本操作规程依据相关法律法规、标准、规范和制造商的技术文件、维修和操作手册等编制。
第2章设备简介第2条设备概述1.特灵离心冷水机组是一种采用离心压缩机、冷凝器、蓄冷槽、蒸发器等主要组件的制冷设备。
2.设备具有自动控制功能，可以根据需要进行冷却或加热处理。
第3章基本要求第3条设备操作要求1.操作人员必须具备相关的操作许可证，并经过专业培训，了解设备的工作原理和操作流程。
2.严格按照设备制造商提供的操作手册进行操作，不能随意更改设备的设置和参数。
3.设备操作必须遵守相关的安全规范和操作规程，不能违反操作规程进行操作。
第4章设备操作流程第4条设备启动流程1.检查设备的外观和周围环境，确保设备无明显损坏和异常。
2.检查设备的电气系统和控制系统，确保电气设备正常运行，并根据需要设置控制参数。
3.打开电源开关，启动设备，并根据需要设置运行模式和参数。
4.检查设备的冷冻水和冷却水供应系统，确保水源畅通，并调节水流量和温度。
5.设备启动后，观察设备的运行情况，检查设备的噪声和振动情况，如果有异常，及时停机检修。
第5章设备停止流程第5条设备停机流程1.根据需要停止设备运行，可以选择手动或自动停机模式。
2.在停机之前，首先关闭冷冻水和冷却水供应系统，并排出系统中的余水。
3.关闭设备的电源开关，停止设备运行。
4.检查设备的运行情况，观察是否存在异常情况，对异常情况进行记录并报告相关人员。
5.定期检查设备的维修情况，做好设备的日常维护工作。
第6章安全要求第6条设备操作安全要求1.操作人员必须穿戴符合要求的个人防护装备，包括安全帽、安全鞋、耳塞等。
2.对于禁止操作的设备部件和开关，必须进行有效封堵和标识。
3.禁止在设备运行时进行维修和保养工作，必须停机后方可进行。
4.严禁擅自更改设备的控制参数和设置，必须经过授权设计的人员进行。
特灵离心式冷水机组参数

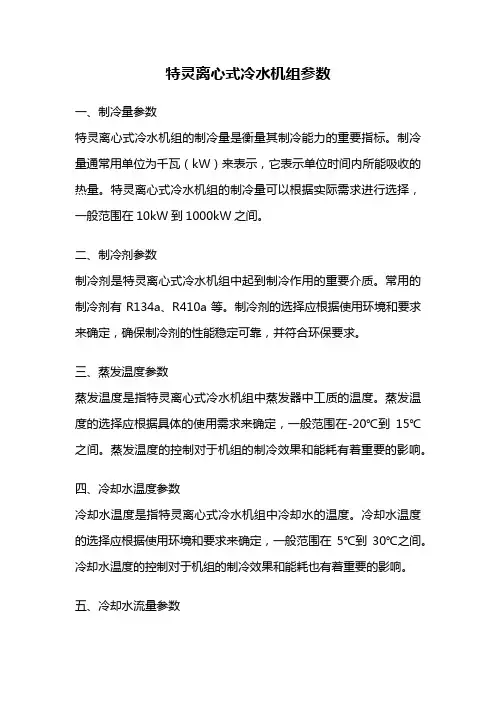

特灵离心式冷水机组参数一、制冷量参数特灵离心式冷水机组的制冷量是衡量其制冷能力的重要指标。

制冷量通常用单位为千瓦（kW）来表示，它表示单位时间内所能吸收的热量。
特灵离心式冷水机组的制冷量可以根据实际需求进行选择，一般范围在10kW到1000kW之间。
二、制冷剂参数制冷剂是特灵离心式冷水机组中起到制冷作用的重要介质。
常用的制冷剂有R134a、R410a等。
制冷剂的选择应根据使用环境和要求来确定，确保制冷剂的性能稳定可靠，并符合环保要求。
三、蒸发温度参数蒸发温度是指特灵离心式冷水机组中蒸发器中工质的温度。
蒸发温度的选择应根据具体的使用需求来确定，一般范围在-20℃到15℃之间。
蒸发温度的控制对于机组的制冷效果和能耗有着重要的影响。
四、冷却水温度参数冷却水温度是指特灵离心式冷水机组中冷却水的温度。
冷却水温度的选择应根据使用环境和要求来确定，一般范围在5℃到30℃之间。
冷却水温度的控制对于机组的制冷效果和能耗也有着重要的影响。
五、冷却水流量参数冷却水流量是指特灵离心式冷水机组中冷却水的流量。
冷却水流量的大小直接影响着机组的制冷效果和能耗。
合理选择冷却水流量，可以保证机组的制冷效果，同时减少不必要的能耗。
六、压缩机参数压缩机是特灵离心式冷水机组中起到压缩制冷剂的作用的核心设备。
压缩机的参数包括压缩比、功率、效率等。
压缩机的选择应根据制冷负荷和工作条件来确定，以确保机组的制冷效果和能耗达到最佳状态。
七、冷凝器参数冷凝器是特灵离心式冷水机组中起到冷凝制冷剂的作用的设备。
冷凝器的参数包括冷却水流量、冷却水温度、冷凝器面积等。
冷凝器的选择应根据制冷负荷和工作条件来确定，以确保机组的制冷效果和能耗达到最佳状态。
八、蒸发器参数蒸发器是特灵离心式冷水机组中起到吸收热量的作用的设备。
蒸发器的参数包括蒸发温度、冷却水流量、蒸发器面积等。
蒸发器的选择应根据制冷负荷和工作条件来确定，以确保机组的制冷效果和能耗达到最佳状态。
九、控制方式参数特灵离心式冷水机组的控制方式有多种，常见的有定时控制、温度控制、湿度控制等。
