第7章 声卡与音箱
声卡与音响系统：探讨声卡与音响系统的种类、原理和性能评估
声卡与音响系统：探讨声卡与音响系统的种类、原理和性能评估引言音乐、电影和游戏是我们日常生活中不可或缺的娱乐形式，而声卡与音响系统则是保证我们能够享受到高质量声音的关键设备。
在现代科技的发展下，声卡与音响系统也愈发复杂和多样化。
本文将探讨声卡与音响系统的种类、原理和性能评估，帮助读者更好地了解它们，并选择适合自己需求的设备。
声卡声卡的定义和作用声卡，也称为音频设备或声音卡片，是计算机中用于输入和输出声音的设备。
它可以将电脑内部的数字信号转换为模拟音频信号，以及将模拟音频信号转换为数字信号。
声卡是我们在电脑上进行音频通信、娱乐和创作的关键之一。
声卡的种类集成声卡集成声卡是大多数电脑中默认的声卡设备。
它通常已经直接集成在主板上，具有基本的音频输入输出功能。
集成声卡的主要优点是成本低廉，并且无需额外安装就可以使用。
然而，由于其性能限制，集成声卡的音质和功能相对较差，无法满足高要求的音频需求。
PCI声卡PCI声卡是一种安装在计算机的PCI插槽上的声卡设备。
它通常由单独的声卡芯片和扩展卡组成，可以提供更好的音质和更多的功能选项。
PCI声卡适用于需要更高音质的音乐制作、游戏玩家和音频发烧友。
然而，安装PCI声卡需要打开计算机并插入扩展卡，相对麻烦且需要一定的技术知识。
USB声卡USB声卡是通过USB接口连接到计算机的外部声卡设备。
它通常由独立的声卡芯片和外部外壳组成，具有较好的音质和便携性。
USB声卡适用于需要在不同计算机上使用的用户，而且不需要打开计算机就可以插拔和使用。
然而，由于USB接口带宽的限制，USB声卡的性能可能略差于PCI声卡。
FireWire声卡FireWire声卡是通过FireWire接口连接到计算机的外部声卡设备。
它通常具有更高的带宽和更好的音质，适用于专业音乐制作和录音工作。
然而，由于FireWire接口在部分计算机上不常见，而且相对较贵，FireWire声卡的使用范围相对较窄。
声卡的原理声卡的原理是将电信号转换为模拟音频信号，并将模拟音频信号转换为数字信号。
声卡怎么连接音响
声卡怎么连接音响
将声卡连接音响输出声音需要以下几步:
1. 确认声卡和音响都有相应的输入输出接口,比如3.5mm音频接口或RCA接口。
2. 用音频线缆将声卡的线性输出口连接到音响的线性输入口。
3. 在声卡的控制面板设置中,将播放设备设置为默认声卡,并设置为立体声输出。
4. 在操作系统声音控制面板中,将默认声音设备设置为声卡输出,调节系统音量。
5. 在音响上,选择与接口相匹配的输入通道,将音量调节到中等音量。
6. 播放音频文件,检查声卡和音响是否有声音输出。
如无声音,检查线缆连接及播放设定。
7. 根据需要调整声卡的采样率、位depth等参数,获得最佳音质。
8. 可以在音响端进行均衡器调节,优化音效。
9. 使用高质量音频线缆,可以有效减少噪音干扰。
10. 使声卡和音响接入同一电源插座,或使用屏蔽线,减少电磁干扰。
连接妥当后,通过声卡就可以输出高品质音频到音响播放了。
第7章 声卡和音箱
• 7.1 声
• 7.2 音
卡
箱
7.1 声
• • • • • 7.1.1 7.1.2 7.1.3 7.1.4 7.1.5
卡
声卡概述 声卡的类型 声卡的性能指标 选购声卡 声卡的故障分析
7.1.1 声卡概述
声卡是计算机中处理音频 信号的工具，如图所示， 通过声卡将计算机中的音 频信号进行处理后，再通 过连接到声卡的音箱，将 声音以人耳能听到的频率 表现出来。声卡主要由音 频处理芯片、MIC接口、 Line in接口、Speak接 口、后部输出接口、 MIDI接口和金手指等部 件组成。
•
（2）A3D：是一种突破性的互动3D定位音效技术，使用这一技术的应用程序可以根 据用户的输入而决定音效的变化，产生在围绕听者的3维空间中精确定位的音效，带来 真实的听觉体验，而且可以只用两只普通的音箱或一对耳机在实现，通过四声道就能 很好的去体现出它的定位效果。
（3）H3D：和A3D有着差不多的功效，采用是C-Media CMI8738/C3DX芯片。它本身 可以支持上面所说的H3D技术、可支持四声道、还带有MODEM的功能。 （4）Sensaura/Q3D：CRL开发的HRTF算法叫做Sensaura，它支持包括A3D 1.0和 EAX、DS3D在内的大部分主流3D音频API。此技术已经广泛运用于ESS、YAMAHA 和CMI的声卡芯片上，从而成为影响比较大的一种技术，从实际试听效果来看也的确 不错。而QSound开发的Q3D可以提供一个与EAX相仿的环境模拟功能，但效果还比 较单一，与Sensaura大而全的性能指标相比稍逊一筹。
3．声道
声道是指声卡能模拟的音源的个数。目前 常见声卡的声道包括双声道（立体声）和 环绕立体声。一般声卡支持的声道数量越 多，再配合相应的多声道音箱，用户就能 听到从多个角度传来的声音效果，这种效 果常给人以身临其境的感觉。常见的中高 端独立声卡至少支持6个声道。

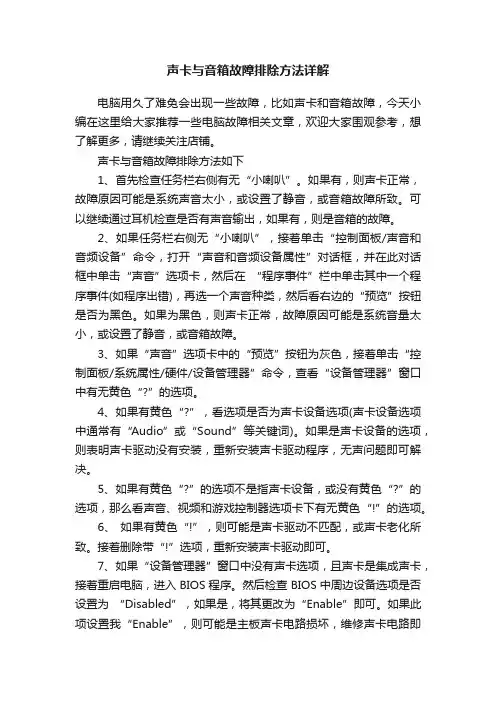

声卡与音箱故障排除方法详解
声卡与音箱故障排除方法详解电脑用久了难免会出现一些故障，比如声卡和音箱故障，今天小编在这里给大家推荐一些电脑故障相关文章，欢迎大家围观参考，想了解更多，请继续关注店铺。
声卡与音箱故障排除方法如下1、首先检查任务栏右侧有无“小喇叭”。
如果有，则声卡正常，故障原因可能是系统声音太小，或设置了静音，或音箱故障所致。
可以继续通过耳机检查是否有声音输出，如果有，则是音箱的故障。
2、如果任务栏右侧无“小喇叭”，接着单击“控制面板/声音和音频设备”命令，打开“声音和音频设备属性”对话框，并在此对话框中单击“声音”选项卡，然后在“程序事件”栏中单击其中一个程序事件(如程序出错)，再选一个声音种类，然后看右边的“预览”按钮是否为黑色。
如果为黑色，则声卡正常，故障原因可能是系统音量太小，或设置了静音，或音箱故障。
3、如果“声音”选项卡中的“预览”按钮为灰色，接着单击“控制面板/系统属性/硬件/设备管理器”命令，查看“设备管理器”窗口中有无黄色“?”的选项。
4、如果有黄色“?”，看选项是否为声卡设备选项(声卡设备选项中通常有“Audio”或“Sound”等关键词)。
如果是声卡设备的选项，则表明声卡驱动没有安装，重新安装声卡驱动程序，无声问题即可解决。
5、如果有黄色“?”的选项不是指声卡设备，或没有黄色“?”的选项，那么看声音、视频和游戏控制器选项卡下有无黄色“!”的选项。
6、如果有黄色“!”，则可能是声卡驱动不匹配，或声卡老化所致。
接着删除带“!”选项，重新安装声卡驱动即可。
7、如果“设备管理器”窗口中没有声卡选项，且声卡是集成声卡，接着重启电脑，进入BIOS程序。
然后检查BIOS中周边设备选项是否设置为“Disabled”，如果是，将其更改为“Enable”即可。
如果此项设置我“Enable”，则可能是主板声卡电路损坏，维修声卡电路即可。
8、如果声卡不是集成声卡，接着打开机箱，检查声卡是否安装好。
如果没有安装好，重新安装后，开机测试即可;如果声卡已经安装好，接着将声卡拆下，然后清理主板声卡插槽及声卡上面的灰尘(特别要检查金手指是否有霉点等)，清洁后，再重新安装好，一般故障即可排除。
声卡和音箱
机可以发出各种美妙的声音，让人们享受多媒体带来的 快乐。
多媒体计算机是指能综合处理多媒体信息载体的计
算机。要想让计算机发出声音，声卡是必不可缺少的设 备之一。 声音由音高、音量、音色三要素组成。声卡是实现声波/ 数字信号转换的硬件设备。音箱则是声音的再现设备。
2020/8/8
4/28
4.3.3 声卡的性能指标
声卡输出音质的好坏取决于声卡的性能高低， 而声卡的性能高低则主要由下面一些指标来决定。
1.数字音频采样频率
数字音频采样频率是指把模拟的音频信号转换成 数字信号，并存放在存储器中的过程。由于数字表示 的声音是断续的，把模拟量转换成数字量时，每隔一 个时间间隔在模拟声音波形上取一个幅度值，称之为 采样，其时间间隔称为采样周期。常见的抽样频率有 8kHz，11.025kHz，22.05kHz，16kHz，37.8kHz， 44.1kHz（CD），48k（DVD）Hz等。
2020/8/8
8/28
5.MIDI规格
电子乐器数字化接口，是一组由MIDI生产商 协会（MIDI Manufacturers Association）制定给 所有MIDI仪器制造商的音色及打击乐器排列表。 它包括128个标准音色和81个打击乐器排列。
6.数字信号处理
数字信号处理（Digital Signal Processing， DSP）是指声卡中专门处理声音效果的芯片，常常 又被称为效果器，由于价格比较昂贵，通常只在高 档的声卡中才有。如果对声卡声音的产生及录制有 专业要求，可以考虑使用带有DSP的声卡。
2020/8/8
10/28
8.信噪比
信噪比（Signal to Noise Ratio，SNR）是一 个诊断声卡抑制噪声能力的重要指标。通常，有 用信号与噪声信号功率的比值就是SNR，单位是 dB。SNR值越大则声卡的滤波效果越好。按照微 软在PC98中的规定，SNR至少要大于93dB才符合 标准。从AC’97开始，声卡中的ADC，DAC必须 与混音器及数字音效芯片分离。
什么是声卡和音箱
什么是声卡和音箱
什么是声卡和音箱
移动PC声卡：移动PC上的任何配件都要受到体积和功耗两方面的限制，作为目前电脑的标准配件之一的声卡也不能脱离这个规则的，为有效降低整机的体积和功耗，几乎所有移动PC上声卡均采用的是板载软声卡。
软声卡与硬件声卡最大的区别就在于缺少数字音频处理单元，数字音频解码工作都完全依靠CPU用类似软件运算一样的方式完成。
所以使用软声卡在CPU占用率方面的明显要比独立的硬件声卡占用率高，随着CPU主频的不断攀升，现在P4-M以上级别的机器中软声卡造成的CPU负担已经不是什么非常重要的问题了，由于声卡的集成有效地减少了主板的面积，为移动PC设计的更加小巧轻薄创造了条件由于将硬件集成在芯片组内可以采用更少的电路，减少信号传导时的功率损失，所以采用集成声卡要比采用独立声卡更加的.省电。
移动PC音箱：是一台移动PC的发声单元，一般移动PC中所配备的只是简单的单声道音箱，位于笔记本电脑的腕托的右下角，由于喇叭的方向朝下，所以声波会通过桌面反弹才能达到人耳，声音听起来非常小且发闷。
声卡音箱
反馈联系邮箱：
roidon@ my@
一、声卡（参数：采样位数，采样频 率，复音数量）
采样位数：是指声卡在处理音频信号时所使用的 数字信号的位数，反映对信号描述的精度。一 般是16bit或32 bit. 采样频率：是指计算机每秒采集声音样本的数 量。标准的采样频率：
11.025khz(语音) 22.05khz (音乐) 44.1khz(高保真)
S/PDIF: 是由Sony与Philips公司联合制定的一种数字音频输出接口。 上：同轴电缆接口 下：光纤接口
一、声卡（独立声卡的音频接口）
创新SB Live!5.1
从左到右： 橙色：中置与低音 蓝色：音频输入 红色：麦客风 绿色：前置音箱 黑色：后置音箱 最后是：midi接口
一、声卡（独立声卡的音频接口）
ቤተ መጻሕፍቲ ባይዱ
复音数量：声卡能够发出不同声音的数量。
二、音箱(2.0)
三诺N-20G十年典藏版音箱
二、音箱(2.1)
漫步者 R201T06
卫星箱： 92×148×115mm 低音炮： 158×200×286mm
二、音箱(2.1)
麦博（Microlab）FC530U
低音 炮：242×300×280mm 卫星箱：110×200×135mm
集成声卡: 翔升主板板载声卡芯片ALC883
一、声卡（示例）
独立声卡(PCI接口)：华硕XONAR D2
一、声卡（示例）
外置声卡(USB接口)：创新X-Fi
一、声卡（主板上的音频接口）
橙色：中置/重低音喇叭接头。 黑色：后置环绕喇叭接头。 灰色：侧边环绕喇叭接头。
蓝色：音频输入端口。 绿色： 音频输出端口用于连接耳 机或音箱。 粉色：麦克风端口。
声卡与音箱
7.驱动程序 7.驱动程序
驱动程序的作用不容小视。我们要查 看驱动程序的功能是否完全，版本是否最 新，语言界面是否有中文版，是否能较好 地在DOS和Windows环境下工作，还有生 地在DOS和Windows环境下工作，还有生 产厂家是否有能力继续开发新的驱动程序。 一些用户使用的MVP3和ALI5芯片组的主 一些用户使用的MVP3和ALI5芯片组的主 板和一些声卡存在兼容性问题，购买时应 特别注意。另外，主板上集成的声卡多为 低档声卡，因此建议对声音效果要求较高 的用户最好不要购买这类主板。
声卡的选购 ⑴普通低端应用 这一档次的用户要求不外听MP3、玩玩游戏、属 这一档次的用户要求不外听MP3、玩玩游戏、属 于那种“只要发声就行” 于那种“只要发声就行”的类型。考虑到整机的性 价比，推荐还是采用主板上的集成声卡。 ⑵低端多用声道系统 这一档次主要有CM18738和FM801两款芯片选 这一档次主要有CM18738和FM801两款芯片选 择。FM801是由ForteMedia公司出品的，因此命名 择。FM801是由ForteMedia公司出品的，因此命名 为FM801。 FM801。 ⑶MIDI爱好者的选择 MIDI爱好者的选择 当年雅马哈公司的724声卡芯片可谓是红透半边 当年雅马哈公司的724声卡芯片可谓是红透半边 天，YMF波表的良好效果和低廉成本让当时的724性 天，YMF波表的良好效果和低廉成本让当时的724性 价比十分高。
声卡的主要技术指标
1、采样位数：采样位数可以理解为声卡处理声音的解析度 、采样位数： （相当于显卡的分辨率），是用来衡量声音波动变化的一个 参数。这个参数值越大，声音解析度就越高，录制和回放的 声音就越真实。 2 、采样频率：采样频率是指录音设备在一秒钟内对声音信号 采样频率： 录音设备在一秒钟内对声音信号 的采样次数。采样频率越高，声音的质量也就越好，声音的 的采样次数 还原也就越真实。常见的采样频率有22.05KHz、44.1 KHz 22.05KHz 44.1 KHz、 48 KHz三个等级。 3、 声道数：声道就是声卡处理声音的通道的数目。声卡所支 、 声道数： 持声道数是衡量声卡档次的重要指标之一。 4、 输出信噪比：输出信噪比是衡量一块声卡好坏的重要指标， 、 输出信噪比： 它是指声音输出的信号与噪音电压的比值（单位为分贝 声音输出的信号与噪音电压的比值（ 声音输出的信号与噪音电压的比值 dB）。这个值越大，输出信号中所掺杂的噪音就越小，音 ） 质也就越纯净。
计算机拆装与维护第8章
三诺(Sanrupid)
深圳三诺是一家高科技企业，拥有数字合成影院、电脑周 围产品和数码网络应用产品旳研发、制造基地.在不断完善声音 质量旳同步，音箱旳外观和可装饰性渐渐被人们所注重。
三诺平面艺术音箱
小结： 1、声卡旳构成：
主音效芯片 、CODEC
音频连接 、对外连接
2、内存旳性能指标
声音采样 、波表合成、声道
第8章 声卡与音箱 8.1 声卡简介
掌握
8.1.1 认识声卡
难点
8.1.2 声卡旳技术指标
8.2 音箱
8.2.1 音箱基本构造
了解
8.2.3 音箱旳技术指标
8.1 声 卡 简 介 • 声卡旳 构成(要点) • 声卡旳 对外连接
8.1.1认识声卡
音效系统主要由声卡及音箱或耳机构 成。声卡是电脑中负责音频处理旳关键 部件. （有旳已经集成到主板上）PCI
布置作业： P61页 题1、2、3、5
3．声道数目：单、立体声、四声道围绕、 5.1声道、7.1 声道 。
(1) 单声道：最原始旳录音方式，音源只有一种. (2) 立体声：音源固定在左右两只喇叭里，经过两 个声道旳强弱可模拟出简朴旳空间效果。
(3) 围绕音效：音源不再固定，而是在聆听者旳前 方营造出一种区域性旳围绕音场，使音源好像来自左 右喇叭旳周围，从而造成围绕效果。
2、箱体 常见箱体有木质和塑料两大类。
木质旳箱体会比塑料旳更加好某些。
但设计合理、用料得当，塑料外壳 音箱也会有好旳效果。
3、放大器单元 功放单元决定产品旳额定功率，多
为功放集成块。
8.2.2 音箱旳分类 根据基本构造旳不同，分为 2.0，
2.1，4.1，5.1，6.1还有更多旳8.1等。
声卡和音箱
（4）按声卡采样位数 16位
32位
64位
银杏管理学院电商系
第07章 声卡和音箱
2．声卡的结构
功率放大器芯片
内部连线接口
Codec芯片线
PCI接口
输入输出连 接端口
DSP芯片线
银杏管理学院电商系
第07章 声卡和音箱
（1）数字信号处理器DSP 声卡的核心部件，决定了声卡的性能和档次
功能是：对数字化的声音信号进行各种处理。
第07章 声卡和音箱
（3）功率放大器转换芯片 将Codec芯片输出的音频模拟信号放大，以达到可以 输出直接推动音箱发声的功率。同时担负着分别处理 输出高音和低音的任务。
由于它在放大声音信号的过程中同时也放大了噪音信号，所以从 其输出端输出的噪音较大。如果绕过功率放大器直接从声卡上的 线性模拟输出端口（Line Out）输出到音箱（有源音箱），这样 可以减少噪音，于是音质的好坏直接取决于DSP、
银杏管理学院电商系
第07章 声卡和音箱
7.4 声卡和音箱的选购 声卡和音箱成为计算机不可缺少的设备， 选购时应该根据自己的需要进行选择。 1．普通用户 • 只需完成一些简单音频处理功能，比如观看多 媒体课件、听音乐和玩普通游戏等待 • 板载的AC„97软声卡配合廉价的塑料音箱（如 三诺、丽歌和迪波等）完全可以满足需要。 • 对立体声的音质要求比较高则可以选购一些 “过时”的声卡，配合轻骑兵、漫步者和冲击 波等音箱，声音效果也很理想。
丽台（LEADTEK）声卡
银杏管理学院电商系
第07章 声卡和音箱
丽台（LEADTEK）声卡
银杏管理学院电商系
第07章 声卡和音箱
傲锐（AUREAL）声卡
银杏管理学院电商系
声卡及音箱
• 7.1.3 声卡的分类 • • 1.按照总线接口分类 1.按照总线接口分类 以前的声卡总线接口是 ISA和 PCI两种，随着技术的 发展，USB和IEEE1394接口的声卡成为主流。目前市场上主 板一般都集成声卡，非专业人士已经够用。
•
2.按照主芯片分类 2.按照主芯片分类
• （1）CREATIVE系列芯片 CREATIVE系列芯片 • （2）ESS系列芯片 ESS系列芯片 • （3）YAMAHA系列芯片 YAMAHA系列芯片 • 其主要芯片有: 其主要芯片有: YMH-724、YMH-740、YMH-744等。
• • • • • • •
4.双工 4.双工 双工表示在同一条线上能否实现双向传输信号。 如果可以双方传送数据，但在同一时间内只能朝一个 方向传输，这种情况被叫做半双工 半双工。 半双工 如果可以同时收发信息，就叫做全双工 全双工。 全双工 5.3D音效API 5.3D音效API 音效 声卡的3D音效有两个最重要因素，即定位和交互。 定位即让人们准确地判断出声音的来源，可以通过预 定位 选录制声音，再进行特定的解码来实现。
• • •
3.谐波失真 3.谐波失真 谐波失真是指音箱在工作过程中，由于会产生谐振现象而导致音 箱重放声音时出现失真。 4.灵敏度 4.灵敏度
• • • • • • •
灵敏度也是衡量音箱性能的一个技术指标。该指标越高，音箱的 性能就越好，成本自然也就越高。 5.功率 5.功率 音箱功率指标严格来讲又有标称输出功率和最大瞬间输出功率之 分。 前者就是额定输出功率， 前者就是额定输出功率，它可以解释为音箱谐波失真在标准范围 内变化、音箱能长时间安全工作时输出功率的最大值; 峰值” 输出功率， 后者是指音箱的 “峰值” 输出功率，它解释为音箱接受信号输 入时，在保证音箱不受损坏的前提下瞬间所能承受的输出功率最大值。 6.信噪比 6.信噪比 信噪比是指音箱回放的正常声音信号强度与噪声信号强度的比值。
2014计算机组装与维护（职教版）授课教案：声卡与音箱
计算机组装与维护（职教版）授课教案第七章声卡与音箱声卡是提供计算机音效输出的一种插卡。
目前声卡和音箱是购买计算机时必选部件之一，声卡的用途已不仅仅是发声的工具那么简单。
在多媒体技术中，它是实现声波/数字信号相互转换的硬件电路。
声卡的组成包括音频信号合成器、音频信号放大器、A/D 与D/A转换电路、数字音频信号处理电路等部分。
本章就来专门探讨有关声卡方面的一些问题。
如图7-1所示，为创新经典的SB Live！标准版声卡一、声卡的作用一块声卡有哪些作用呢？平时我们播放MP3/CD之外，还有什么地方可以用到声卡呢？其实声卡不仅仅是一块能够发声的卡，而是一块功能众多的多功能卡。
1、播放数字音乐这是声卡最基本的功能，这得益于数字音乐的存储方式的改进。
从原始的wav到流行的mp3，在到新兴的wma等音频格式，使得数字音乐被广大用户接受。
边工作边听音乐成了大多数电脑玩家的习惯。
最初的声卡仅仅能够播放一点简单的提示音，到后来的8bit声卡、16bit声卡出现，使得计算机也越来越适合播放音乐。
而目前最高档的声卡已经将声卡支持的最大采样速率推向192KHz，而采用的数据传输位数也高达24bit。
因此我们能够在计算机上欣赏MP3/CD甚至DVD Audio。
2、录音和语音识别录音是声卡最基本的功能之一，采集来自麦克风的信号。
目前大部分声卡都可以采集48KHz/16bit的信号，虽然很多普通用户不太在意声卡的录音功能，但不得不说的是，这是一个能够带来很多乐趣的功能。
有了它，可以在计算机上进行卡拉OK，自娱自乐。
如果声卡的录音素质还不错，只需要一支好一点的麦克风，自做个人演唱专辑CD不是难事。
通过语音识别软件软件，可以使计算机作为语音输入法使用。
目前高档声卡可以是支持96KHz/24bit的录音，实际录音效果也达到了很高的水准，这样为组建家庭录音室的硬件环境的提供了更好的保障。
未来的计算机很有可能实现语音化控制，这也将和声卡息息相关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3．频率范围 理论上，人耳能听到频率在20 Hz～20 kHz之间的 声音。但事实上，许多人能聆听的范围仅在50 Hz～18 kHz之间。 4．喇叭大小
主音箱喇叭的大小可较好地解决主音箱与低音炮
分频点衔接不好的问题，但有些厂商采用了一些新技 术之后，也往往能用较小的单元，做出表现力极佳的 系统。
5．音箱的指向性
7.1.2 声卡的结构
声卡的组成结构如图7–1所示。从该图中可以清楚 地看到，一块声卡主要由声音处理芯片、功率放大器、 总线连接器、输入输出端口、MIDI及游戏杆接口、CD 音频连接器等主要结构组成。
图7–1 声卡的组成
1．声音处理芯片 声音处理芯片通常就是在声卡上面积最大的那一 块集成块。在这个集成块上面往往标有产品的商标、 型号、生产日期、编号、生产厂商等重要信息。一块 声卡的声音处理芯片基本上决定了自身的性能和档次，
Line Out Speaker Out Mic In Line In
MIDI/Game
图7–3 声卡后接口
Line In端口能够将品质较好的声音、音乐信号输 入到声音处理芯片，通过计算机的控制将该信号录制 成一个文件。通常该端口连接音响设备(CD、功放和 彩电等)的Line Out端。 Mic In端口用于连接麦克风(话筒)，或者通过其
1．硬声卡
硬声卡就是传统意义上的声卡，只不过是把它的 芯片集成在主板上了。这样相对于单独的主板和声卡 来说，成本降低了很多。 2．软声卡
所谓“软”声卡，其实并不是说你的机器不用插
任何声卡，而是全部由CPU用软件来模拟声卡之功能。
7.2 音 箱
7.2.1 音箱的分类 (1) 按有无放大电路，音箱可分为有源音箱和无源 音箱。有源音箱比无源音箱的输出功率大，音质和音 量相对来说都要好一点。 (2) 按材质不同，音箱可分为木质音箱和塑料音箱，
净
9.双工
10.3D音频中主要的API (1) Direct Sound 3D
(2) A3D
(3) EAX
11.AC-3
12.HRTF(Head Related Transfer Function)
13.声道数目
14.AC’97标准
7.1.4 常见声卡主处理芯片 1.CMI8737
2.Fortemedia FM801-AU
录制声音时，把模拟波型完整记录下来，在硬盘
上就形成一个WAV(波形)文件。尽管这样产生的文件 能最真实地反映原来的声音，但由于文件体积太大，
已渐渐被淘汰了。
硬波表的音色库存放在声卡的ROM或RAM中，而
软波表的音色库以文件形式放在硬盘里，需要时再通 过CPU进行调用。 最后要指出的是，在软硬波表的选择上，普通用 户大可不必过于执着。要说硬波表，迄今为止依然只 有创新的AWE64 Gold ISA声卡达到了最佳效果。除非 你是MIDI的狂热爱好者，否则使用一个软波表软件， 便可实现相当不错的MIDI效果。
3.创新系列 （1）CT-2518 （2）CT-5880
7.1.5 声卡的选购
随着计算机主板的集成度越来越高，声卡在大家 心中的重要性似乎一落千丈，现在的主板几乎都已集 成了声卡。在主板上整合的声卡一般都有软声卡和硬 声卡之分。软声卡就是只提供音频解码，而剩下的运 算过程让CPU来完成。因此软声卡的CPU占用率比通 常意义下的声卡要高得多，然而效果却一般。
7.1.3 声卡的技术指标
1．采样与回放 人耳听到的任何声音都是一种“模拟”信号。计 算机本身并不能处理这些信号，所以原始声音必须先 经过数模转换，变成二进制数据存放到各种媒介里，
比如磁盘、光碟等。存储媒介通过电脑和声卡的数模
转换，然后通过音箱播放出来。
决定音源质量的关键参数便是“采样频率”，目 前常用的有22 kHz、44.1 kHz以及48 kHz这几个档次， 分别对应于FM调频立体声广播音质、近CD音质以及 CD音质。 2．MIDI、硬波表和软波表
2．三诺(Sanrupid)
深圳三诺是一家高科技企业，拥有数字合成影院、 电脑周边产品和数码网络应用产品的研发、制造基地， 以及遍布全国市场的销售网络。 作为电脑多媒体的重要组成部分，音箱经历了很 长的发展阶段。在不断完善声音质量的同时，音箱的 外观和可装饰性渐渐被人们所重视。
图7–8 三诺平面艺术音箱
3．业真太阳花(Taiyanfa)
业真公司是国内的板卡大厂，其生产的声卡和显 卡均有不错的性价比。太阳花5.1桌面影院套件包括一 套非常另类的全黑色5.1音箱，以及一个太阳花TFS511 声卡，如图7–9所示。
图7–9 太阳花5.1桌面影院
作业
1.简述声卡的工作原理。 2.名词解释
DSP Codec芯片 AC’97标准 采样位数、采样频率 复音数 输出信噪比（S/N） 5.1声道
目前大多数人都在使用传统的圆锥形扬声器。随 着声音频率的升高，所有音箱都会表现出指向性。 6．密封性 现在的多媒体有源音箱大都采用倒相式。音箱的
孔即为倒相口。音箱的密封性越好，其声学效果(主要
是低频段)就越好。
7．磁屏蔽
由于彩色显示器对周围磁场干扰最敏感，所以只 要将音箱靠近显示器，就可以查出音箱的磁屏蔽效果。 如果音箱靠近显示器时，图像出现失真，就说明音箱 的磁屏蔽效果不好。 8．USB音箱 目前许多厂商都宣布了采用USB接口的音箱产品。
它软件(如IBM的ViaVoice、汉王等)控制实现语音录
入和识别。上述四种端口传输的是模拟信号，如果要 连接高档的数字音响设备，需要有数字信号输出、输
入端口。
4．MIDI及游戏摇杆接口 几乎所有的声卡上均带有一个游戏杆接口来配合 模拟飞行、模拟驾驶游戏软件，这个接口与MIDI乐器 接口共用一个15针的D型连接器。该接口可以配接游戏 摇杆、模拟方向盘，也可以连接电子乐器上的MIDI接
第7章
声卡与音箱
7.1 声 卡 7.2 音 箱
7.1 声 卡
7.1.1 声卡的发展历程 声卡的问世标志着多媒体时代的到来。自从有了 声卡，计算机也就变得缤纷多彩了。但是在声卡领域， 人们对于声音芯片性能的提升，其实并不怎么热衷， 因为就目前的声卡芯片的处理能力来看，它们足以应
付大多数声音处理功能。
3．声源形式
(1) 单声道：最原始的录音方式，音源明显只有一 个——固定在两个音箱的中间。 (2) 立体声：音源固定在左右两只喇叭里，通过两 个声道的强弱可模拟出简单的空间效果。
(3) 环绕音效：音源不再固定，而是在聆听者的前
方营造出一个区域性的环绕音场，使音源好像来自左 右喇叭的周围，从而造成环绕效果。
没有遥控的功能。后来推出的DTT3500系统除了加上
遥控器之外，还加上了光纤或同轴数字输入功能，可 让你聆听到真实的5.1杜比声音。
PCWorks 2.1
这是一款创新的入门级2.1系统，配备了一个线控音 量调节器，卫星音箱的信号线长达9英尺，如图7–7所 示。
图7–7 PCWorks 2.1
PCWorks 4.1可升级音箱 如果你正在为使用两声道还是多声道音箱系统而犹 豫不决，那么PCWorks 4.1可升级音箱将是最佳选择。 它最大的特点便是低音炮内设了四声道放大器，一旦 连接好升级配件，便能马上享受四声道的乐趣。
9.失真度 10.音箱灵敏度
11.阻抗
1.3 几款音箱欣赏
1．创新(Cambridge Sound Works，CSW) CSW是全球第一家制造“整合”型音箱系统的公司， 其桌面影院DTT2500(包括6只音箱和1个控制单元)系统， 可将你的电脑变成名符其实的家庭影院。这套系统中
号的过程中也同时放大了噪声信号，所以从其输出端
(Speaker Out)输出的噪声较大。
3．输入输出端口
声卡要具有录音和放音功能，就必须有一些与放 音和录音设备相连接的端口。在声卡与主机机箱连接 的一侧有3～4个插孔，通常是Speaker Out、Line Out、 Line In、Mic In 等，其外形与含义如图7–3所示(不同声 卡的插孔顺序可能不相同)。如果是3个插孔，则是将 Speaker Out与Line Out共用一个，一般可通过声卡上的 跳线来定义该插孔的功能。
口，实现MIDI音乐信号的直接传输。
5．CD音频连接器
位于声卡的中上部，通常是3针或4针的小插座，与 CD–ROM的相应端口连接可实现CD音频信号的直接播 放。不同CD–ROM上的音频连接器也不一样，因此大 多数声卡都有两个以上的这种连接器。CD音频连接器 如图7–4所示。
接声卡
接光驱
白黑红
白黑黑红
如图7–6所示。
图7–6 木质、塑料音箱
7.2.2 音箱技术指南
有源音箱有以下技术特点。 1．箱体材质 木质音箱不一定比塑料音箱好。一对所谓的“木质” 音箱，由于材质和厚度较差，效果完全可能比不上一 对制作优良、各方面均衡的塑料音箱。 2．功率 选购音箱时，我们应当关心的是音箱的连续额定 输出功率(RMS)，而另一种“峰值功率(PMPO)”并没有 多大的实际意义，大家千万不要被一些离谱的功率值 所误导了。
4.采样位数(Sampling Resolution)与采样频率(Sampling Frequency)
5.复音数（硬件复音数最大为64～软件复音数可达1024）
6.动态范围(85dB左右) 7.Wave音效与MIDI（Musical Instrument Digital Interface） 音乐 8.输出信噪比（S/N）：80～195dB;数值越大，音质越纯
R代表右声道， L代表左声道， G代表接地
图7–4 CD音频连接口
6．总线接口
声卡插入到微机主板上的一端称为总线连接端口， 它是声卡与计算机互相交换信息的桥梁。根据总线的 不同，把声卡分为两大类：一种是ISA声卡，另一种是 PCI声卡，如图7–5所示。
图7–5 ISA声卡和PCI声卡
