几种常见的无负压供水设备
无负压设备供水原理
无负压设备供水原理无负压设备供水原理是指通过特殊的设备和系统，实现建筑物内部供水系统的无负压供水。
传统的供水系统通常需要依靠水泵来提供正压力，但在一些特殊情况下，如高层建筑、地下室、水源不稳定等，传统供水系统的正压力可能无法满足需求，这时就需要采用无负压设备供水系统。
无负压设备供水系统主要由水泵、水箱、无负压设备和控制系统组成。
其工作原理如下：1. 水泵：无负压设备供水系统中的水泵负责将水从水源抽取并提供给建筑物内的供水系统。
水泵通常安装在水源附近的泵房内，通过电动机驱动水泵运转。
水泵的选型需要根据建筑物的需求和水源的情况进行合理选择，以确保供水系统的正常运行。
2. 水箱：无负压设备供水系统中的水箱起到储存水源的作用。
水箱通常位于建筑物的高处，通过重力作用将水送至建筑物内的供水系统。
水箱的容量大小需要根据建筑物的需求和供水系统的流量来确定，以确保供水的连续性和稳定性。
3. 无负压设备：无负压设备是实现无负压供水的核心部件。
它通过控制水泵的启停和调节水泵的转速，使得供水系统内的压力始终保持在一个合适的范围内，避免出现负压现象。
无负压设备通常由压力传感器、控制器和变频器等组成，通过监测供水系统内的压力变化，并根据设定的参数自动控制水泵的运行状态，以实现无负压供水。
4. 控制系统：无负压设备供水系统中的控制系统负责监测和控制整个供水系统的运行。
控制系统通常由主控制器和分控制器组成，主控制器负责监测和控制整个系统的运行状态，而分控制器则负责监测和控制各个分区的供水情况。
通过控制系统，用户可以方便地监测和调节供水系统的运行状态，确保供水的稳定性和可靠性。
无负压设备供水系统的优势在于能够有效解决传统供水系统中的负压问题，并且具有以下特点：1. 稳定性：无负压设备供水系统能够根据供水系统内的压力变化自动调节水泵的运行状态，保持供水系统内的压力始终在一个合适的范围内，避免出现负压现象。
这样可以保证供水的连续性和稳定性。
几种常见的无负压供水设备
几种常见的无负压供水设备————————————————————————————————作者：————————————————————————————————日期:几种常见的无负压供水设备一、第五代叠压补偿式无负压供水设备简介第五代叠压补偿式无负压供水设备采用微机变频技术、降噪技术、一屏双机技术、双稳态压力补偿技术、负压处理技术实现无负压供水。
通过触摸屏显示运行状态,通过微机控制、双稳态压补偿装置及真空补偿系统,实现了与自来水管网直接串接，并且克服了对管网的不良影响。
首先根据实际情况设定用水点工作压力，检测出水管实际压力并与设定压力进行比较，如果实际压力高于设定压力,则降低变频器频率，反之升高变频器频率。
工控微机随时检测管网压力,计算速度很快，调节速度也是瞬时完成，使管网压力始终保持在设定数值上。
另外如设备原理图所示,通过微机控制、双稳态压力补偿装置及真空补偿系统，使本设备可以和自来水直接串接，因水泵工作的叠加原理，使设备可以充分利用自来水原有的压力,增加了变频调速给水设备的节能点。
当自来水压力不足致使压力下降时,本设备通过真空抑制器及稳流补偿器中的检测装置采集稳流补偿器内的水位信号,通过微机控制真空抑制器及双稳态压力补偿装置中的的特殊装置动作,抑制负压的产生,保证设备不对城市管网产生任何影响。
设备结构示意图如下ZBＷ型叠压补偿式无负压供水设备工作原理(如下流程图）:主要组成部件1.双稳态压力补偿系统自主专利技术（专利号ＺL 2０1２ 2 06460０1.Ｘ),具备高低峰压力补偿及保压不启动泵等独特技术。
用水低峰期进行能量储存,多余压力释放到用户管道补偿给用户供水，降低水泵转速及小流量保压不启动泵,节约电能;用水高峰期，高压能腔释放能量,通过装置补偿到自来水给水管道内,从而抑制负压的产生,完成不间断持续正常供水。
2 .管阀防回流系统自主专利技术（专利号：ZＬ 2012 2 ０１51983.５)：采用304不锈钢无缝管,镜面抛光，防止水回流设计避免泵的反转。
无负压供水设备工作原理
无负压供水设备工作原理无负压供水设备是一种先进的供水系统，它能够在供水管网压力不足或无法满足需求的情况下，通过负压吸水的方式实现供水。
下面将详细介绍无负压供水设备的工作原理。
一、无负压供水设备的组成无负压供水设备主要由水泵、水箱、控制系统和管路组成。
1. 水泵：无负压供水设备通常采用离心泵，它能够提供足够的水压来实现供水。
水泵通常安装在地下室或水泵房内，通过管路与水箱和供水管网相连。
2. 水箱：水箱是无负压供水设备的储水装置，通常位于高处，比如建筑物的顶楼或水塔上。
水箱的容量根据实际需求确定，可以储存足够的水量以应对突发情况。
3. 控制系统：控制系统是无负压供水设备的核心部分，它能够监测供水管网的压力，并根据需求自动控制水泵的启停。
控制系统还可以实现对水箱水位的监测和控制，确保水箱始终保持足够的水量。
4. 管路：管路是无负压供水设备的输水通道，包括进水管道、出水管道和连接水泵、水箱以及供水管网的管道。
管路通常采用耐压、耐腐蚀的材料，确保供水的安全和稳定。
二、无负压供水设备的工作原理无负压供水设备通过负压吸水的方式实现供水，其工作原理如下：1. 启动阶段：当供水管网压力不足或无法满足需求时，控制系统会检测到压力下降的信号，自动启动水泵。
水泵开始运转，通过进水管道将水吸入管路。
2. 吸水阶段：水泵通过负压作用，将水从水箱或水源中吸入管路。
水泵产生的负压能够克服管路中的阻力，使水能够顺利地流动。
3. 储水阶段：当水箱中的水位下降到一定程度时，控制系统会自动启动水泵，将水泵送至水箱中，储存起来。
水泵会根据水箱的水位信号进行启停控制，确保水箱始终保持足够的水量。
4. 供水阶段：当有供水需求时，控制系统会检测到需求信号，自动启动水泵。
水泵将水从水箱中抽出，并通过出水管道送至供水管网。
供水过程中，控制系统会监测供水管网的压力，根据需求自动调整水泵的运行状态，确保供水的稳定性和安全性。
5. 停止阶段：当供水需求满足或停止时，控制系统会自动停止水泵的运行。
常用的无负压供水设备类型
博海供水二次供水第一品牌
常用的无负压供水设备类型
随着高层建筑的增多，无负压供水设备的应用越来越广。
无负压供水设备不会对附近用户的用水造成影响，此外还能安全平稳地持续供水，也被称为管网叠压给水设备，目前市面上主要有两种类型分别是稳流罐式无负压供水设备和调节水箱式无负压供水设备。
1.稳流罐式
罐式无负压供水设备的水泵会安装压力密封罐，罐的里面或者外面也会安装真空消除器，水泵通过稳流罐吸水后加压为用户供水，
由于真空消除器有调节作用，因此可以减少对公共供水管网的影响。
2.调节水箱式
水箱式无负压供水设备有不承压的调节水箱，里面装置真空消除器，利用电控装置让调节水箱中的水每日最少循环2次来保证水质。
这两种无负压供水设备各有优势，如果需要储水，最好还是选用调节水箱式的，但需定期进行清洗消毒。
无负压供水设备选型方法及依据

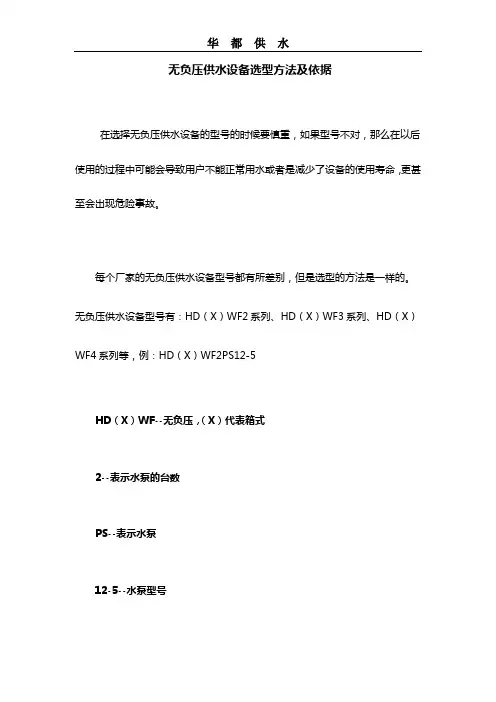

无负压供水设备选型方法及依据
在选择无负压供水设备的型号的时候要慎重，如果型号不对，那么在以后使用的过程中可能会导致用户不能正常用水或者是减少了设备的使用寿命，更甚至会出现危险事故。
每个厂家的无负压供水设备型号都有所差别，但是选型的方法是一样的。
无负压供水设备型号有：HD（X）WF2系列、HD（X）WF3系列、HD（X）WF4系列等，例：HD（X）WF2PS12-5
HD（X）WF--无负压，（X）代表箱式
2--表示水泵的台数
PS--表示水泵
12-5--水泵型号
无负压供水设备选型方法及依据
1、对无负压供水设备的选型建议由专业人员提供或指导。
一般情况可采用建筑设计图中的给排水设计图所标定的流量及扬程进行无负压供水设备选型，所以在选型的时候，如果有给排水设计图最好是向供水设备厂家提供设计图。
2、无负压供水设备的选型主要依据用户的供水参数（流量、扬程等），满足最不利点要求，选型时应考虑系统沿程和局部压力损失。
（一般沿程损失的计算可参考每10米沿程增加1米扬程的方法计算。
无负压供水设备即大楼从泵房至楼顶最不利配水点管路总长100米，那么沿程损失可大概认为是10米，在确定扬程时，应增加10米计算）。
3、用户提供供水量与供水压力外，还应提供自来水管网管径（便于和设备进水口对接，一般为DN80、DN100）和自来水管网在用水高峰时的供水压力值（因设备为叠压该数据便于计算扬程）。
4、无负压供水设备选型的工作点应充分考虑水泵效率区域。
无负压供水设备品牌有哪些
所有高层建筑中比较常见的智能变频供水设备，也是一种突破传统供水方式带有创新技术的设备，具备着节能环保、全自动化优势，而且在其投资成本上面还低于传统供水方式的，便是无负压供水设备。
无负压供水设备品牌有哪些？本文给大家罗列几个常见的，可供大家参考。
1、航城
专业从事流体设备及配套产品的研发与制造，多年来不断的在供水设备、稳压设备、不锈钢水箱、净水设备、雨水收集及回收利用装置、污水提升设备、真空抽吸设备等老产品的基础上，利用先进的加工设备及有效可靠的工艺进行技术指标的升级，对产品结构性能深度挖掘与开发，使产品各项指标更为节能环保、稳定可靠。
2、三利
其供水产品广泛应用于各类建筑给排水、加压泵站、水厂自动化系统、管道直饮水、暖通、排污、消防给水及消防设备监控领域，主要针对大型工程项目。
3、奥凯
集研发、制造、销售给水设备、水处理设备、泵用控制设备等系列产品。
成套给水设
备（变频供水设备，恒压供水设备，无负压供水设备，无塔供水设备，二次供水设备，管网叠压供水设备，变频水泵控制柜）是主导产品。
4、中崛供水
以研制、生产无负压变频供水设备、箱式泵站供水设备为主体。
同时具备两大生产基地并取得设备进出口权。
5、远科
研究生产国内外知名的供水设备、给水设备、加压设备等产品，集科研、制造、销售、服务、售后为一体。
无负压供水设备品牌排名
二次供水设备是实现高层建筑供水的唯一方式，无负压供水设备更是现今使用最为广泛的供水设备之一。
我们知道无负压二次供水设备发展至今已经较为成熟，设备优点也是显而易见，但是市场报价是什么情况呢？无负压供水设备品牌排名具体如何能呢？今天小编带你详细了解无负压供水设备！#详情查看#【无负压供水设备品牌排名&报价】地址：XX省XX市榆中县来紫堡乡方家泉村（和金公路旁）13号那么目前，在二次供水设备市场上，有哪些比较知名的无负压变频供水设备品牌呢?XX凯泉：质量好，价格适中，主要针对甘青宁地区二次供水设备的生产供应。
XX三利：质量好，价格贵，主要针对大型工程项目。
大禹供水：质量好，价格中等，军工品质应用于民用建筑节能供水设备领域。
威派格：质量中等，价格中等，主要致力于智慧水务。
XX熊猫：质量中等，价格贵，老牌子。
第5到10位都是主导泵业，因为水泵与供水设备息息相关南方泵业、上XX方泵业、XX连成泵业、XX凯泉泵业、XX格兰富水泵、XX威乐水泵。
【无负压供水设备报价价格】要了解无负压变频供水系统价格，首先需要了解的是其构造，由水泵、气压罐、负压稳流罐、变频控制系统、管阀附件组成，价格的组成也正是由这些部件组成的，另外还包括厂家投入的人力成本，人力成本可以判断出一套设备加工工艺度，还有就是其服务，有了更多的售后服务技术人员，才能更高效解决用户使用过程中燃眉之急。
无负压变频供水系统每个部件是流量，扬程，这是决定设备每个部件型号的，所以非常重要，我们需要经过专业人员设计确定，在设计这两大参数时候我们一定需要对所处工程情况有个很清楚的了解，这样才不会出错。
型号出来之后，就是确定每个部件配置了，包括材质和品牌的选定，这个是根据客户能够提供的预算金额去定制的。
所以无负压变频供水系统价格并不是一个统一的价格，是每个项目所需供水系统参数，配置，品牌不一样，价格也是有很大差异的，所以要知道价格，首先把最基本的配置要告诉厂家，厂家再针对性报价。
无负压增压设备型号
13-1 50-1 DN6 DN5 3
5 0 6层 00户
XGW—16 16 90
—90—2
17-2 50-1 DN6 DN5 4
5 0 2层 00户
XGW—16
23-2 50-1
DN6 DN5
—108— 16 108 4
2
5 0 8层 00户
XGW—32 32 34
—34—2
100-
DN8 DN6 5-8
—80—2
00
0
350 6层
户
XGW—40 40 92
—92—2
200-
17-2
DN1 DN8
11
00
0
350 0层
户
200-
XGW—40
21-2
DN1 DN8
—115— 40 115 11
2
00
0
350 6层
户
200-
XGW—40
27-3
DN1 DN8
—138— 40 138 15
2
00
0
350 0层
DN8 DN6
—115— 32 115 11
2
0 5 0层 200
户
XGW—40 40 34
—34—2
200-
DN1 DN8 5-8
4
00 0
350
层
户
200-
XGW—40
DN1 DN8 9-12
40 56 5.5
—56—2
00 0
350
层
户
200-
13-1
XGW—40
DN1 DN8
40 80 7.5
六、无负压供水设备的功能特点
无负压供水设备型号及选型
无负压供水设备型号及选型
无负压供水设备无需修建水池或水箱，也不需设置大型气压罐，节省了一大笔投资，而且由于能充分利用自来水管网依次依次供水压力加压泵选型可以减少，设备投资减少等等，正是由于这个原因，无负压供水设备才越来越受到欢迎...
无负压供水设备型号：
1，给水系统的扬程：扬程H=最高楼层用水口和水泵口吸水点（水井的话要动水位）高差+用水户自由水头+沿程阻力损失+局部阻力损失2，用户的用水量按照用水当量和同时使用百分比确定，不同地区不同。
一般洗脸盆水嘴流量为0.2升/秒，同时使用百分比一般取60~70%，即早晨基本上由三分之二的用户同时使用，座便器补水水箱流量为0.25升/秒，同时使用百分比一般取20~30%（同时方便的频率较小），厨房水嘴频率同洗脸盆，拖布池15%同时使用百分比。
要是分析仔细的话内容很多呀，简要介绍吧：
若用水户为60户，每家安装洗脸盆、厨房洗菜盆、拖布池、座便器各一个，四个用水器具同时使用百分比按照55%计（注：不可能洗脸盆、厨房洗菜盆、拖布池、座便器同时使用，按照百分比计算）则总流量设计为：Q=【0.2升/秒*70%*2+0.25升/秒*30%+0.25升/秒*15%】*60户*55%=12.95升/秒，这是最大流量，折合46.6立方米/小时。
综合扬程和流量，您需要的水泵的规格为：扬程：45米，流量：47立方米/小时，电机功率：10.5千瓦。
注：扬程乘以流量每达到200~220时，耗费功率1千瓦，经验数值。
无负压供水设备工作原理
无负压供水设备工作原理无负压供水设备是一种用于低水压区域或高层建筑的供水系统，它通过一系列的设备和控制器来实现水的供应和调节。
其工作原理如下：1. 水泵系统：无负压供水设备通常配备有一台水泵，用于提供供水系统所需的水压。
水泵会将水从水源（如水箱或自来水管道）抽取出来，并通过管道输送到需要供水的地方。
2. 储水设备：无负压供水设备通常还包括一个储水设备，如水箱或水塔。
储水设备的作用是在水泵停止运行时，提供一定的储备水量，以保证供水系统的稳定性和连续性。
3. 控制器：无负压供水设备还配备有一个智能控制器，用于监测和控制供水系统的运行。
控制器可以根据实际需求自动调节水泵的运行状态，以保持系统的稳定工作。
4. 无负压供水技术：无负压供水设备采用了一种称为“无负压供水技术”的原理。
该技术通过在供水管道中创建一定的负压，使得水可以被自动抽取到需要供水的地方，而无需依赖传统的水压力。
5. 真空泵系统：无负压供水设备中的关键部件是真空泵系统。
真空泵通过创建负压，将水从水源中抽取出来，并通过管道输送到需要供水的地方。
真空泵系统通常还包括一个自动控制装置，用于监测供水系统的压力和流量，并根据需要自动调节泵的运行状态。
6. 阀门和管道：无负压供水设备中的管道系统通常由耐压、耐腐蚀的材料制成，以确保供水系统的安全和可靠。
系统中还配备有一系列的阀门，用于控制水的流动和调节供水压力。
7. 安全保护措施：无负压供水设备还配备有一系列的安全保护措施，以确保供水系统的安全运行。
例如，设备通常会配备水位监测器，用于监测水箱或水塔的水位，当水位过低时，会自动启动水泵进行补水。
总结：无负压供水设备通过水泵、储水设备、控制器和真空泵系统等组成，利用无负压供水技术实现供水系统的稳定运行。
它可以在低水压区域或高层建筑中提供稳定的水压，并具有自动调节和安全保护措施等功能。
通过无负压供水设备，可以解决供水不足、水压不稳定等问题，提高供水系统的可靠性和稳定性。
DWS无负压变频供水设备_无负压供水设备特点_无负压供水设备价格_无负压供水设备详细介绍说明书
DWS无负压变频供水设备产品概述DWS无负压变频恒压供水设备是一种新型、清洁卫生、高效节能的变频供水设备，也被业界称为管网叠压供水设备。
该设备为全封闭式结构，不需要建造任何形式的水池，避免了供水二次污染。
直接将食品卫生等级的不锈钢稳流调节罐作为进水储水缓冲装置直接与自来水管道相连，充分利用自来水管网原有压力能源，在同样供水需求的情况下，无负压变频供水可选择功率较小的水泵及控制设备。
同时在夜间小流量用水情况下利用市政供水水压直接供水而无需启动水泵。
相比传统带水池的供水设备，该设备节约了大量的电能和设备投资，其节能效果可高达50%以上。
运行过程中，稳流调节罐配备的真空消除器可自动消除设备运行过程中对管网所产生的负压，保证了正常供水的同时设备不会对市政管网其他用户造成影响。
无负压变频供水是目前最高效节能的供水设备，特别适合城镇自来供应较为稳定和充足的场合使用。
功能特点1、设备将真空抑制技术、流体控制技术和智能变频技术等多项先进技术进行优化融合，使供水设备与市政供水管网直接串联，实现稳压、节能、卫生、安全可靠、无负压、不用建水池或水箱。
2、清洁无污染：增压泵采用最新水力模型制造的轻型立式多级不锈钢管道泵，过流部件采用精铸或冲压焊接而成，表面经系列处理，符合饮用水卫生标准。
稳流设备采用食品卫生等级的不锈钢材质制造成封闭机构，系统不会进入粉尘及其他杂质。
无蓄水设施，有效的避免了藻类滋生，防止了水源二次污染。
用户使用的是符合国家卫生标准的自来水。
3、 节能效果显著。
全封闭结构运行，杜绝了渗漏等现象发生，无水池或水箱，节约了消毒冲洗用水。
设备直接与市政管道相连，可以充分利用市政水原有压力，查多少补多少，市政水压力满足要求时设备停止工作。
设备大部分时间再低频率下运行，耗电量较少，其综合节能可高达50%以上。
4、运行可靠。
设备严格按照企业内部及行业相关标准生产和检验，控制器件全部采用国际知名品牌。
有效降低了设备使用故障率。
无负压变频供水设备选型参数表(三台泵)
嘉威无负压微机变频无负压供水设备一体化成套生活供水，由控制系统、泵组、稳流调节罐、管路附件及压力罐等组成。
嘉威供水经过多年的努力，经过不断地研发和改进，大胆创新和改进，设备运行使设备更稳定更可靠，100%全封闭管网使其更卫生健康，设备外观进行亚光处理，档次更高，智能“傻瓜”式控制更简便。
它主要由无负压调节罐、水泵、气压罐、智能控制系统等组成，无负压供水设备是以市政管网为水源，充分利用了市政管网原有的压力，形成密闭的连续接力增压供水方式，节能效果好，没有水质的二次污染，是变频恒压供水设备的发展与延伸。
JBW：嘉威无负压变频供水设备
注：此《选型表》供您选型时参考，本表提供的是一般常用规格的参数。
如参考户数在1000~10000户之间，流量在110~3000m³/h之间的大规模JBW管网叠压给水设备的性能参数，我公司另行传真答复。
PTSW-Ⅱ型无负压变频恒压供水设备
PTSW-Ⅱ型无负压变频恒压供水设备
PTSW-Ⅱ型无负压变频恒压供水设备吸收了国际上无负压变频供水设备设计及制造的先进技术，将节能、环保、低噪音、省地、智能、寿命长等特点融为一体。
广泛应用于宾馆、医院、酒店、学校、生活小区、厂矿等各种楼宇建筑生产生活供水。
产品特点：
1、节能：比传统供水节能30%以上；
2、环保：过流部件采用食品级材料及电泳处理；
3、低噪音：采用低噪音泵，噪音比同类产品低10分贝以上；
4、省地：不用设水池，设备集成机电一体化；
5、智能：设备采用智能控制系统，人机对话界面系统，手机报警系统，远程监控系统；
6、寿命长：水泵采用轴冷却技术，负载能力是国际电机的1.3倍以上，延长电机使用寿命。
参数范围：
口径：DN32~DN900mm
流量：1~1600m3/h
扬程：8~300m
功率：0.37~400KW
适用范围：
宾馆、医院、酒店、学校、生活小区、厂矿等各种楼宇建筑生产生活供水，已建有水池、水箱的供水系统为了根除水质污染的彻底改造。
PTSW-Ⅱ型无负压变频恒压供水设备网址：/pshow197.html
本文由浙江兵特尔制泵: 提供上传，转载注明出处。
叠压(无负压)供水设备
叠压（无负压）供水设备叠压(无负压)供水设备产品特点1. 叠压(无负压)供水设备按辅助供水方式可分为无辅助供水、小型水泵辅助供水、小型气压水罐辅助供水3种无辅助供水：同型号水泵互为备用，小流量供水时效率较低;小型水泵辅助供水：有两种以上规格的水泵(主泵和副泵)，大流量条件下主泵运行，小流量条件下启用副泵，夜间流量接近零时仍然存在能量浪费;小型气压水罐辅助供水：小流量条件下切换到气压供水方式，避免能量浪费，隔膜式气压水罐可缓冲水锤压力波动。
2. 叠压(无负压)供水设备按稳流罐构造可分为气水分离、气水接触2种气水分离：利用胶囊将水和空气隔离，空气与水无接触，卫生条件好，对水锤压力波动有缓冲作用;气水接触：消除负压时空气通过过滤器进入稳流罐，空气与水有接触，卫生条件取决于过滤器质量。
3. 叠压(无负压)供水设备按供水压力可分为恒压变量、变压变量2种恒压变量：供水量随用水量变化，但供水水压保持设定值的供水方式。
控制简单，但节能不充分;变压变量：供水量随用水量变化，供水水压按设定供水工作曲线或配水管网终端多点压力控制的供水方式。
节能充分，控制系统比较复杂，管网压力有波动。
叠压(无负压)供水设备性能特点1、叠压(无负压)供水设备具有强大的贮能保压能力，特别是在夜间时应付少量供水时,可以大大节约电能.2、调节容积(水泵每启动一次可供用户使用的水量)大.泵每启动一次,可以长时间地维持管网压力,设备启动次数少,运行费用低3、叠压(无负压)供水设备设备采用国际领先的补气技术气压罐的补气采用微电脑电子检测、限量补气与排气技术，随时保证罐内气体有一定容积，根本解决了气体长期失效带来的水泵频繁启动问题，填补了国际、国内在该问题上的技术空白。
4、叠压(无负压)供水设备不同用户的现场条件,无塔自动上水器可采取以下不同的配置(1)、叠压(无负压)供水设备的水源是自备井: 1)潜水泵+控制系统+气压罐2)潜水泵 +水池(水箱)+控制系统+气压罐(2)叠压(无负压)供水设备的水源是自来水: 1)离心管道泵+控制系统+气压罐2)离心管道泵 +水池(水箱)+ 控制系统+气压罐#关键词#安装要求：1、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
罐式无负压供水设备选型手册
罐式无负压供水设备选型手册摘要：1.罐式无负压供水设备概述2.罐式无负压供水设备的选型要素3.罐式无负压供水设备的优点与适用范围4.罐式无负压供水设备与箱式无负压供水设备的区别5.罐式无负压供水设备的安装与维护正文：一、罐式无负压供水设备概述罐式无负压供水设备是一种新型的节能供水设备，它能有效地降低投资、防止水污染、节省能源、避免水资源浪费和降低噪音。
罐式无负压供水设备分为两种：一种是罐式无负压变频供水设备，另一种是罐式无负压定压补水设备。
这两种设备的主要区别在于是否具备变频功能。
二、罐式无负压供水设备的选型要素在选择罐式无负压供水设备时，需要考虑以下要素：1.设备总流量：根据用户自来水管线的压力与流量、用户实际用水量、建筑物的高度等因素来确定。
2.供水高度：罐式无负压供水设备的供水高度范围为10-200 米。
3.设备容量：根据用户实际用水量和建筑物的高度来确定，一般每小时供水量在10~50000m之间。
三、罐式无负压供水设备的优点与适用范围罐式无负压供水设备的优点包括：1.节能：通过调节自来水管网的压力，实现节能的叠压供水。
2.环保：避免水污染，降低噪音。
3.灵活性：根据用户实际用水量进行调节，实现自动控制。
罐式无负压供水设备适用于大、中、小型自来水的配套改造，可用于企事业单位、住宅区、农村的生产、生活、办公用水。
四、罐式无负压供水设备与箱式无负压供水设备的区别罐式无负压供水设备与箱式无负压供水设备的主要区别在于是否带有水箱。
罐式无负压供水设备带有水箱，具有一定的储水能力，可以在停水时继续供水。
而箱式无负压供水设备没有水箱，因此停水时供水会受到影响。
五、罐式无负压供水设备的安装与维护罐式无负压供水设备的安装比较简单，只需要将设备与自来水管网连接即可。
凯泉WFY无负压设备介绍
WFY管网叠压供水设备
工作原理
一、稳流补偿系统：由稳流补偿罐7和补偿辅泵13组成。
1.
稳流补偿罐7：分成储能腔、储水腔和储气腔，三个腔相互隔绝。稳流补偿
罐完全密闭，以实现卫生、安全的供水要求。进水管8插入储能腔一段长度， 可以在储能腔上部保存一定量的气体，用以储蓄市政管网的压力势能及缓 冲市政管网的压力波动。储能腔和储水腔之间装有补偿辅泵13，补偿辅泵
以市政管网的水压不再下降为度，主泵15得以继续向用户管网供水。补偿
辅泵的额定流量一般只有主泵额定流量的若干分之一，因此向用户管网的
供水量是以市政管网为主，储水腔补偿为辅，一般可以达到储水腔的容积
的几倍以上。稳流补偿罐可保证度过一个供水峰值，补偿辅泵停机，从市
政管网来的水重新进入储水腔，等待下一个供水峰值来到。这种结构设置 我公司已经申请了专利（专利号：ZL 2008 2015 4707.8）。如果没有补偿辅 泵仅靠储气罐中的高压气体来推动储水腔中的水是一种被动的补水方式，
排污口
排污口
5
WFY管网叠压供水设备
传统二次给水设备中的不足
水源通过水池或水箱后水质会受到影响； 市政管网的压力不能充分利用，不利于节能； 修建水池或水箱增加投资。 跑、冒、滴、漏。
6
WFY管网叠压供水设备
管网叠压供水方式示意图
水
市政直供 市政直供 二次加压 二次加压 二次加压 二次加压
市政主管网 厂
14
WFY管网叠压供水设备
管网供水设备出场试验
管网供水设备生产场景
15
WFY管网叠压供水设备
凯泉无负压产品试验现场
完善的测试是 质量的保证
16
WFY管网叠压供水设备
无负压供水设备工作原理
无负压供水设备工作原理无负压供水设备是一种用于解决建筑物内部供水问题的设备。
它能够通过负压供水技术，将建筑物内的自来水管网与公共自来水管网隔离开来，避免了外界水质污染对自来水质量的影响，保证了建筑物内部供水的安全和可靠性。
无负压供水设备主要由水泵、水箱、控制系统和管道系统组成。
其工作原理如下：1. 水泵工作原理：无负压供水设备中的水泵负责将水从水箱中抽取出来，并通过管道输送到建筑物内部。
水泵通常采用离心泵或涡流泵，其工作原理是利用叶轮的旋转产生离心力，将水推送到管道中。
2. 水箱工作原理：水箱是无负压供水设备中的储水装置。
它通常位于建筑物的顶层或地下室，通过重力作用将水送至水泵。
水箱具有一定的容量，可以储存一定量的自来水，以应对突发情况或供水中断时的需求。
3. 控制系统工作原理：无负压供水设备的控制系统负责监测建筑物内部的供水压力，并根据需要自动调节水泵的工作状态。
当建筑物内部供水压力下降时，控制系统会启动水泵，将水从水箱中抽取出来，保证建筑物内部的供水压力稳定。
4. 管道系统工作原理：无负压供水设备通过管道系统将水从水泵输送到建筑物内部的各个供水点。
管道系统通常由塑料管道或不锈钢管道组成，具有一定的耐压和耐腐蚀能力，能够承受一定的水压。
无负压供水设备的工作原理可以简单总结为：通过水泵将水从水箱中抽取出来，通过管道系统输送到建筑物内部的各个供水点，同时通过控制系统监测和调节供水压力，保证建筑物内部供水的安全和可靠性。
无负压供水设备的优势主要体现在以下几个方面：1. 高效节能：无负压供水设备采用负压供水技术，能够根据实际需求自动调节水泵的工作状态，避免了传统供水设备常年运行的问题，节约能源。
2. 水质安全：无负压供水设备将建筑物内部供水与外界水源隔离开来，有效防止外界水质污染对自来水质量的影响，保证了建筑物内部供水的安全和卫生。
3. 供水稳定：无负压供水设备通过控制系统监测供水压力，并根据需要自动调节水泵的工作状态，保证建筑物内部供水压力稳定，避免了供水压力不足或过大的问题。
无负压供水设备组成
无负压供水设备组成无负压供水设备组成与分类：无负压供水设备组成无负压供水设备由，加压水泵、变频恒压供水控制柜、负压抑器、无负压控制器等设备组成，无负压控制及恒压控制都由变频自动控制柜来完成。
目前，市场上所用的无负压供水设备主要有2种：稳流罐式、调节水箱式。
稳流罐式罐式无负压供水设备在水泵前装设压力密封罐，罐内部或外部加设稳流补偿器（又称“真空消除器”），水泵通过稳流罐吸水，加压后供至用户，靠稳流补偿器的调节作用，降低对公共供水管网的影响。
此方式无储备水量，城市公共供水管网停水时，易出现断水现象。
调节水箱式该方式设有不承压的调节水箱，内部加设有稳流补偿器，通过电控装置，使调节水箱内的水每天至少循环两次，确保水质不变。
当市政管网的水量、水压条件能满足无负压供水要求时，直接从市政管网取水；否则，从调节水箱取水。
此方式具备一定的储备水量，可用于供水管网不稳定的区域，但是由于存在水箱和检修人孔，仍要按规定定期进行清洗消毒（据）。
无负压供水设备组成设备组成：XC/WGD- C型智能常规管网叠加压给水设备：主要由稳流调节罐、无负压器、立式多级离心泵、智能化自动控制柜等组成。
设备特点：l 节电节能——设备与自来水管网连接，充分利用管网压力，减少二次污染的环节；l 无负压——利用无负压器与电器控制器，控制设备不对管网产生负压主，不抢水，保证市政管网的正常压力；l 节地节水——设备不用水池、水箱等中间环节，既减少蒸发，渗漏和流失，也避免定期清洗水池造成的水量流失，达到节水的目的；l 易安装维护——设备为整体组装式，安装时只需固定公共底座，连接总进出水管，接通总电源即可。
设备本身无污染，无噪音，无震动，因此不受安装地点的限制，使安装更加简单易行；l 智能自动化——自行研制开发XC/ZD供水视窗软件，采用先进的可编程技术、变频高端技术、人机界面技术，结合现代先进的模糊PI控制原理。
操作简单易懂。
调试结束后可在无人看管的情况下全自动运行。
无负压设备品牌排名
国内无负压变频供水设备排行榜1、青岛三利集团有限公司北京分公司的WWG型无负压供水设备。
2、上海熊猫机械（集团）有限公司生产的大洋洲牌XMW-II型管网进水自动保压叠压（无负压）供水设备和AAB牌HLX型智能（无负压）水箱。
3、山东中锐供水设备有限公司生产的ZWG型无负压供水设备。
4、山东潍坊正大水电设备工程有限公司生产的ZWX-7智能无吸程供水设备。
5、山东淄博华鲁供水设备有限公司生产的XBB型箱式节能增压供水设备、SBH 型无负压供水设备。
6、山东双轮集团股份有限公司北京分公司的ZWL型无负压供水设备。
7、北京威德旺科贸有限公司的ZWJ型无负压供水设备。
8、北京诺兴科技发展有限责任公司生产的ZGB-Ⅰ型直接式供水增压设备。
9、上海连成(集团)有限公司生产的ZWL型水箱式管网叠压供水设备、ZWL型无负压供水设备。
10、江苏盐城瑞驰泵业有限公司生产的瑞驰牌RCDW叠压式稳流给水设备。
11、北京红河谷技术研究所生产的HZG无负压直接式变频供水设备。
12、上海东方泵业（集团）有限公司生产的BWOC型变频无负压给水设备。
13、上海凯泉泵业（集团）有限公司生产WFY型无负压供水设备。
14、上海开利泵业（集团）有限公司生产的KLSW（无吸程）变频恒压供水设备。
15、广州市白云泵业集团有限公司生产的BPSW无负压变频给水设备。
16、北京道吉机电设备有限公司生产的ZXBP型箱式无负压恒压变频供水装置、ZXBP型管道加压直吸变频给水设备。
17、北京同力华盛环保科技有限公司生产HWXZ型无负压箱式泵给供水设备、TLHSWFY无负压变频供水设备。
18、北京盈润丰机械有限公司所生产的HRW全自动无负压供水设备。
19、北京华夏源洁环保设备有限公司生产YJWG无负压变频供水设备。
20、京金龙泉泵业有限公司生产的LQGS型全自动正压（无负压）供水设备。
21、潍坊华冠自动化设备厂生产的XFS型全自动不锈钢无负压生活供水设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
几种常见的无负压供水设备
一、第五代叠压补偿式无负压供水设备
简介
第五代叠压补偿式无负压供水设备采用微机变频技术、降噪技术、一屏双机技术、双稳态压力补偿技术、负压处理技术实现无负压供水。
通过触摸屏显示运行状态，通过微机控制、双稳态压补偿装置及真空补偿系统，实现了与自来水管网直接串接，并且克服了对管网的不良影响。
首先根据实际情况设定用水点工作压力，检测出水管实际压力并与设定压力进行比较，如果实际压力高于设定压力，则降低变频器频率，反之升高变频器频率。
工控微机随时检测管网压力，计算速度很快，调节速度也是瞬时完成，使管网压力始终保持在设定数值上。
另外如设备原理图所示，通过微机控制、双稳态压力补偿装置及真空补偿系统，使本设备可以和自来水直接串接，因水泵工作的叠加原理，使设备可以充分利用自来水原有的压力，增加了变频调速给水设备的节能点。
当自来水压力不足致使压力下降时，本设备通过真空抑制器及稳流补偿器中的检测装置采集稳流补偿器内的水位信号，通过微机控制真空抑制器及双稳态压力补偿装置中的的特殊装置动作，抑制负压的产生，保证设备不对城市管网产生任何影响。
设备结构示意图如下
ZBW型叠压补偿式无负压供水设备工作原理（如下流程图）：
主要组成部件
1.双稳态压力补偿系统
自主专利技术（专利号ZL 2012 2 0646001.X），具备高低峰压力补偿及保压不启动泵等独特技术。
用水低峰期进行能量储存，多余压力释放到用户管道补偿给用户供水，降低水泵转速及小流量保压不启动泵，节约电能；用水高峰期，高压能腔释放能量，通过装置补偿到自来水给水管道内，从而抑制负压的产生，完成不间断持续正常供水。
2 .管阀防回流系统
自主专利技术（专利号：ZL 2012 2 0151983.5）：采用304不锈钢无缝管，镜面抛光，防止水回流设计避免泵的反转。
3.旁通管自动供水设计
采用旁通管设计，自来水压力满足供水时无压力损失的供给用户，从而不用启运泵。
停电后也能保证低区用户的供水。
4.增压系统
主要由一组（两台或三台）不锈钢多级离心泵组成，不锈钢多级离心泵主要采用了自动激光焊接叶轮，全不锈钢花键轴，变频专用电机，进口轴承和机械密封等组成，具有效率高（阻力小），噪音低（全部做过动静平衡实验）、寿命长等特点。
5.压力检测装置
采用压力变送器检测，精度达到了千分级，压力精确（传统远传压力表精度为百分级且抗干扰性一般），稳定性更好，无扰动。
6.稳压系统
采用进口意大利隔膜稳压罐（用于小流量保压不起动泵，节约电能），全自动焊接,烤漆工艺，探伤检测,隔膜胶嚢伸缩次数20万次以上，具有良好的保压及防水锤的作用，是供水过程中的品质保证。
7.稳流补偿系统
连接自来水主管道，具有叠压稳流及补偿双功能，稳流补偿罐采用全自动焊接及自动800目以上镜面抛光技术，焊缝处加强条保护措施，完全杜绝了普通焊接冒汗及渗漏的现象。
8.真空抑制系统
与电控系统联合组成第三道防负压系统，独有的双活塞设计,即使自来水压力非常低的情况下也不会出现渗水的现象。
气体分流设计,保证自来水停水后突然来水的气流急旋而造成的气体不能排出的现象。
9. 防压力超高保护装置
硬件点超压保护装置，防止系统异常切断水泵运转，保护管道安全。
二、微电脑程序变频恒压供水设备
简介
恒压变频供水系统是由最新性能PLC变频控制和2台以上水泵并联组成的尖端加压供水设备, 能够自动调节以满足用户的恒压变量供水要求。
供水管网压力保持恒定, 整个供水系统始终保持高效节能的最佳状态。
供水方式有变频供水和压力供水两种，变频供水是自动调节某台水泵的转速或多台泵投入/退出运行,使供水管网压力保持恒定的理想供水方式,操作简单。
变频恒压供水的特点
1.节能，可以实现节电20%-40%，能实现绿色用电。
2. 占地面积小，投入少，效率高。
3. 配置灵活，自动化程度高，功能齐全，灵活可靠。
4. 运行合理，由于是软起和软停，不但可以消除水锤效应，而且电机轴上的平均扭矩和磨损减小，减少了维修量和维修费用，并且水泵的寿命大大提高。
5. 由于ZBH变频恒压调速直接从水源供水，减少了原有供水方式的二次污染，防止了很多传染疾病的传染源头。
6. 通过通信控制，可以实现无人值守，节约了人力物力。
三、差量补偿箱式无负压供水设备
简介
箱式无负压供水设备是继无负压供水设备出现后的一种新型供水设备。
随着普遍生活水平的提高，无负压供水设备因其独特的优势很快成为新时代的宠儿,但很快我们又面临更多的供水问题.当前我国很多大中小城市自来水公司因设备老化或规划不够长远，供水能力有限，无法满足整个城市高峰期用水要求，直接导致无负压供水设备无法正常运行。
为了解决这个问题，我们经过反复的研究、实验，推出了新型供水设备一差量补偿箱式无负压供水设备。
设备构成
组合式不锈钢水箱：由箱体,进水浮球阀,液位保护装置，放空阀等组成。
智能化控制系统：ZBK控制系统, PLC, 变频器,差量补偿控制程序，各检测元器件等组成。
1.低噪音不锈钢多级离心泵
无负压稳流补偿罐及过滤装置：SUS304材质叠压及稳流作用。
流量比例调节阀：调节进水流量，使进水流量与出水流量达到动态平衡，实现差量补偿重要组成部件。
2.不锈钢成套管路
差量补偿增压装置:泵阀一体化组成结构,高峰用水时补偿自来水来水与出
水流量的动态差值差多少补多少,动态补偿流量。
电动阀、压力变送器:实现系统正常动行的检测装置，精度高，抗干扰强。
工作原理
差量补偿箱式无负压供水系统设置一套增压水泵，市政管网的水与水箱的水同时汇合至稳流罐中，当市政管网压力充足时，从市政管网取水向用户供水，当市政管网供水量不足，压力降至趋向市政最低服务压力时，此时流量比例调节阀开始工作，将管网压力始终维持在最低服务压力上，同时最大化的满足用户的用水。
此时，位于水箱出水口的智能增压装置开始工作，将水箱零压力的水增压到与市政管网相同的压力，将水提升至稳流罐中，水泵从稳流罐中取水，向用户管道供水，在水箱底部设置了枝状球头引水装置，增强了水箱内部水的流动性，利用增压水箱进行补偿，延长了补偿时间，提高了补偿能力，大大提高了供水设备的安全、稳定性。
