电容式触摸屏原理与方案介绍

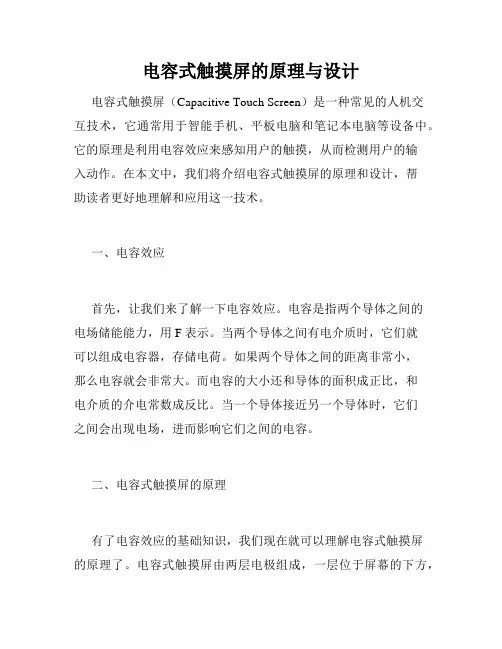

电容式触摸屏的原理与设计
电容式触摸屏的原理与设计电容式触摸屏（Capacitive Touch Screen）是一种常见的人机交互技术，它通常用于智能手机、平板电脑和笔记本电脑等设备中。
它的原理是利用电容效应来感知用户的触摸，从而检测用户的输入动作。
在本文中，我们将介绍电容式触摸屏的原理和设计，帮助读者更好地理解和应用这一技术。
一、电容效应首先，让我们来了解一下电容效应。
电容是指两个导体之间的电场储能能力，用F表示。
当两个导体之间有电介质时，它们就可以组成电容器，存储电荷。
如果两个导体之间的距离非常小，那么电容就会非常大。
而电容的大小还和导体的面积成正比，和电介质的介电常数成反比。
当一个导体接近另一个导体时，它们之间会出现电场，进而影响它们之间的电容。
二、电容式触摸屏的原理有了电容效应的基础知识，我们现在就可以理解电容式触摸屏的原理了。
电容式触摸屏由两层电极组成，一层位于屏幕的下方，另一层在屏幕的上方。
当用户触摸屏幕时，它们的手指会和上层电极形成电容。
控制电路会向下层电极发射电荷，从而形成一个交流电场。
当用户的手指触摸屏幕时，它们之间的电容就会改变，从而导致电场的分布也发生变化。
这种变化可以被控制电路感知到，并作为触摸输入的信号。
三、电容式触摸屏的设计设计电容式触摸屏需要掌握三个关键要素：电极材料、控制电路和触摸检测算法。
首先，电极材料应该具有高的透明度和低的表面电阻，以便充分感知用户的触摸信号。
目前常用的电极材料有铜、铝和透明导电氧化物等。
其次，控制电路应该能够精确控制交流电场的频率和幅度，以便检测到微小的电容变化。
同时，电路也要能够过滤掉干扰信号，避免误判触摸输入。
最后，触摸检测算法是决定电容式触摸屏性能的关键因素之一。
在开始触摸检测前，需要先对手指的位置和接触面积进行预估，并根据实际测试数据进行误差校正。
另外，还需要考虑到多点触控等高级功能的支持。
四、电容式触摸屏的优缺点最后，我们来总结一下电容式触摸屏的优缺点。
电容式触摸原理
电容式触摸原理一、引言电容式触摸技术是目前较为常用的一种触控技术，它既可以被应用于手机等消费电子产品的触摸屏上，也可以被应用于医疗、制造、军事等领域的工业触摸屏上。
本文将介绍电容式触摸技术的基本原理、工作方式、分类及其应用。
二、电容式触摸技术的原理电容式触控是利用手指或其他物体在电容屏表面形成的电荷变化来检测触摸事件，其原理是根据电容效应，在电容屏上建立一个电容场，当手指或其他物体接近或触摸到电容屏的表面时，会改变该电容场的能量分布，这样就会引起电荷的积聚和电势的变化，从而产生信号传递，实现触摸控制。
三、电容式触摸屏的工作方式1. 常规电容式触摸屏电容式触摸屏通常由两层导电玻璃板组成，中间夹层是一层导电的透明涂层，形成一种平行电容，当外界介质（即手指或者导电笔）接触到导电涂层上时，它们的电荷将影响电容场的改变，从而被检测和转化为触摸信号。
2. 非常规电容式触摸屏与常规电容式触摸屏不同，非常规电容式触摸屏在透明导电涂层上附加了电感，通常称为感应屏触摸屏。
当触摸屏上的电流发生变化时，电感的电压也会随之改变，从而产生触摸事件信号。
感应屏触摸屏不仅对电阻性介质（如手指或导电笔）反应快速，而且还可以对最小的物体反应，如手套、带电物体以及断电状态下的物体等。
四、电容式触摸屏的分类电容式触摸屏主要分为五种类型：1. 电容阵列式触摸屏电容阵列式触摸屏通过在显示面板上制造电容矩阵来实现触摸控制。
此类触摸屏不仅可以检测到触摸面积及位置，还可以检测多点触摸，操作手感流畅且对触摸精度要求很高，应用于iPhone、iPad等一线品牌。
2. 电容交叉式触摸屏电容交叉式触摸屏在纵横两个方向上分别布置电极，当触摸屏上的物体在X和Y两个方向上移动时，通过电容变化的方式来控制物体的移动速度。
电容交叉式触摸屏主要用于游戏摇杆、控制旋钮等应用领域。
3. 电容矩形式触摸屏电容矩形式触摸屏的电极通常为银纹或ITO材料，在面板的四周布置，面板上布置有X和Y两个方向上的电场，当手指触摸到屏幕上时，电容效应会使电流沿着手指的两个方向流动，得到X和Y坐标。
如何正确使用电容式触摸屏
如何正确使用电容式触摸屏正确使用电容式触摸屏是我们日常生活中的一项基本技能。
电容式触摸屏广泛应用于智能手机、平板电脑、电子显示屏等设备中，它可以提供直观、快速的触摸输入方式。
本文将介绍如何正确使用电容式触摸屏，从触摸操作的基本原理、使用技巧到常见问题的解决方法，帮助读者更好地利用电容式触摸屏。
一、电容式触摸屏的基本原理电容式触摸屏是利用人体的电容作用来实现触摸输入的。
触摸屏表面覆盖一层导电薄膜，当手指接触到触摸屏时，由于人体具有电导性，就会在触摸屏表面形成电流。
触摸屏控制器会根据触摸点的电容变化来确定触摸位置，并将触摸信号传送给设备，从而实现触摸操作。
二、正确使用电容式触摸屏的技巧1. 清洁触摸屏表面保持触摸屏表面清洁是正确使用的第一步。
使用干净的柔软布擦拭触摸屏，避免使用带有化学物质的清洁剂，以免对触摸屏造成损害。
2. 使用手指进行触摸在使用电容式触摸屏时，最好使用干燥的手指进行触摸操作。
触摸屏对手指的电容变化最为敏感，可以提供更准确的触摸反馈。
避免使用尖锐物体或指甲进行触摸，以免划伤屏幕。
3. 轻触而不是用力按压电容式触摸屏是基于电容变化来工作的，所以只需要轻轻触摸触摸屏表面就可以实现操作，无需过分用力按压。
用力按压不仅无法提高触摸精度，还可能对触摸屏造成损害。
4. 快速而准确地进行滑动操作在进行滑动操作时，需要快速而准确地滑动手指。
较大的滑动速度和准确的方向可以更好地响应并完成滑动操作。
同时，适当加大滑动范围可以提高识别率，减少误触的发生。
5. 注意触摸屏的灵敏度设置不同的设备和操作系统可能有不同的触摸屏灵敏度设置。
根据个人喜好和使用习惯，可以适当调整触摸屏的灵敏度，提高操作的舒适性和准确性。
三、常见问题的解决方法1. 触摸屏不响应如果触摸屏不响应，可以先检查是否有保护膜或污渍覆盖在触摸屏表面。
清洁触摸屏表面后再试一次。
如果问题仍然存在，可能是触摸屏硬件故障，需要联系专业维修人员进行检修。
电容式触摸屏的工作原理及设计优化
电容式触摸屏的工作原理及设计优化电容式触摸屏是目前市场上最常见的触摸屏技术之一。
它不仅具有高灵敏度和高准确性，而且可以支持多点触控操作。
本文将介绍电容式触摸屏的工作原理，分析其设计中需要考虑的因素，并探讨如何优化电容式触摸屏的设计。
一、电容式触摸屏的工作原理电容式触摸屏是基于电容的原理工作的。
电容是指两个电极之间的电场。
在一个电容下，当两个电极越接近时，电容的值会增加。
因此，电容可以用作距离测量器。
在电容式触摸屏上，一个电极位于屏幕的表面，另一个电极位于屏幕下方。
当手指触摸屏幕时，手指和表面的电极形成电容。
控制电路可以通过测量电容的变化来确定触摸的位置和动作。
二、电容式触摸屏设计中的关键因素在设计电容式触摸屏时，需要考虑多个因素。
以下是其中一些关键因素：1.电极大小和形状电极的大小和形状直接影响电容的大小。
通常，电极越大，电容就越大。
因此，在设计电容式触摸屏时，需要选择适当的电极大小和形状，以实现高灵敏度和准确度。
2.控制电路控制电路是电容式触摸屏的关键部分。
它需要能够测量电容的变化，并将其转换为触摸坐标。
因此，在设计控制电路时，需要考虑精度、速度和可靠性。
3.屏幕材料屏幕材料也会影响电容式触摸屏的性能。
一些屏幕材料可能会导致折射率不同，从而影响电容的测量。
因此，在选择屏幕材料时，需要确保其对电容式触摸屏的影响最小化。
三、如何优化电容式触摸屏的设计1.增加电极数量增加电极数量可以提高电容式触摸屏的灵敏度和准确度。
多电极设计可以确保电容的测量范围覆盖屏幕的所有区域，并可以实现多点触控操作。
2.使用专业的控制芯片专业的控制芯片可以提供更高的精度和速度，以及更可靠的控制电路。
这可以确保电容式触摸屏的稳定性和灵敏度。
3.选择合适的屏幕材料选择适合的屏幕材料可以确保电容的测量最小化。
例如，玻璃屏幕通常比塑料屏幕更稳定，对电容的测量影响较小。
4.优化电极布局优化电极布局可以提高触摸的灵敏度和准确度。
例如，在多电极设计中，电极应该按照正确的间隔和布局进行放置，以确保每个电极的作用范围不重叠，从而消除测量误差。

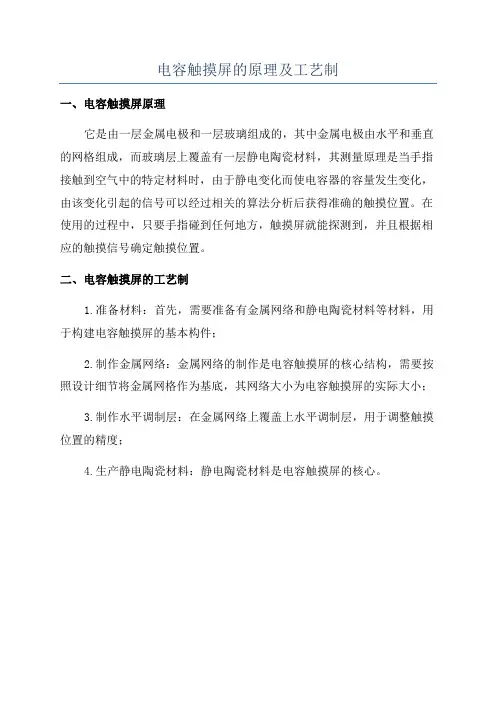

电容触摸屏的原理及工艺制
电容触摸屏的原理及工艺制
一、电容触摸屏原理
它是由一层金属电极和一层玻璃组成的，其中金属电极由水平和垂直的网格组成，而玻璃层上覆盖有一层静电陶瓷材料，其测量原理是当手指接触到空气中的特定材料时，由于静电变化而使电容器的容量发生变化，由该变化引起的信号可以经过相关的算法分析后获得准确的触摸位置。
在使用的过程中，只要手指碰到任何地方，触摸屏就能探测到，并且根据相应的触摸信号确定触摸位置。
二、电容触摸屏的工艺制
1.准备材料：首先，需要准备有金属网络和静电陶瓷材料等材料，用于构建电容触摸屏的基本构件；
2.制作金属网络：金属网络的制作是电容触摸屏的核心结构，需要按照设计细节将金属网格作为基底，其网络大小为电容触摸屏的实际大小；
3.制作水平调制层：在金属网络上覆盖上水平调制层，用于调整触摸位置的精度；
4.生产静电陶瓷材料：静电陶瓷材料是电容触摸屏的核心。

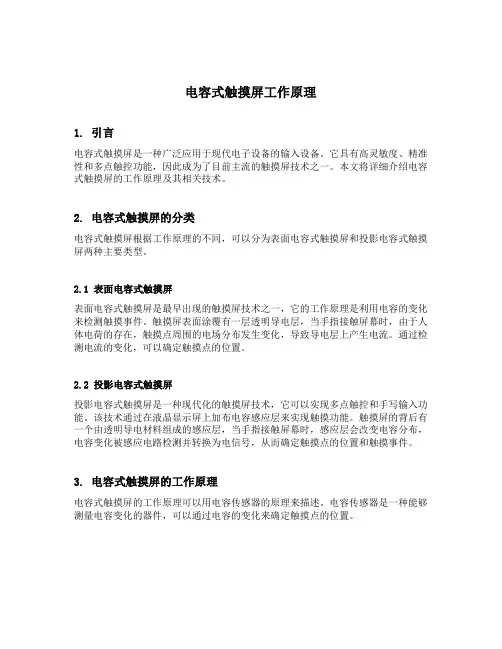

电容式触摸屏工作原理
电容式触摸屏工作原理1. 引言电容式触摸屏是一种广泛应用于现代电子设备的输入设备。
它具有高灵敏度、精准性和多点触控功能，因此成为了目前主流的触摸屏技术之一。
本文将详细介绍电容式触摸屏的工作原理及其相关技术。
2. 电容式触摸屏的分类电容式触摸屏根据工作原理的不同，可以分为表面电容式触摸屏和投影电容式触摸屏两种主要类型。
2.1 表面电容式触摸屏表面电容式触摸屏是最早出现的触摸屏技术之一，它的工作原理是利用电容的变化来检测触摸事件。
触摸屏表面涂覆有一层透明导电层，当手指接触屏幕时，由于人体电荷的存在，触摸点周围的电场分布发生变化，导致导电层上产生电流。
通过检测电流的变化，可以确定触摸点的位置。
2.2 投影电容式触摸屏投影电容式触摸屏是一种现代化的触摸屏技术，它可以实现多点触控和手写输入功能。
该技术通过在液晶显示屏上加布电容感应层来实现触摸功能。
触摸屏的背后有一个由透明导电材料组成的感应层，当手指接触屏幕时，感应层会改变电容分布，电容变化被感应电路检测并转换为电信号，从而确定触摸点的位置和触摸事件。
3. 电容式触摸屏的工作原理电容式触摸屏的工作原理可以用电容传感器的原理来描述。
电容传感器是一种能够测量电容变化的器件，可以通过电容的变化来确定触摸点的位置。
3.1 电容的基本原理电容是指两个导体之间的电荷存储能力。
当两个导体之间存在电压时，它们之间的空气或介质就会形成一个电容器。
电容的大小取决于导体之间的距离和面积，距离越小、面积越大，电容越大。
3.2 电容式触摸屏的感应原理电容式触摸屏利用了手指和触摸屏之间的电容变化来实现触摸检测。
触摸屏的感应层上有一些微小的电容传感器分布，它们可以测量电容的变化。
当手指接触触摸屏时，触摸点上方的感应层会受到手指的电容影响，形成一个电容变化区域。
电容传感器会检测这个区域的电容变化，并将其转换为电信号。
3.3 电容式触摸屏的位置计算检测到电容变化后，计算触摸点的位置是电容式触摸屏的关键步骤。
电容式触摸屏的原理与应用
电容式触摸屏的原理与应用1. 前言电容式触摸屏是一种常见的触摸输入设备，广泛应用于智能手机、平板电脑、电子书阅读器等各类电子设备中。
本文将介绍电容式触摸屏的原理和应用。
2. 原理电容式触摸屏的工作原理基于电容的变化。
触摸屏由一层玻璃或塑料的表面电极层和一层玻璃的传感电极层构成。
当手指或者其他带电物体触摸屏幕时，手指和表面电极层之间会形成一个电容。
通过测量这个电容的变化，触摸屏可以确定用户的操作，如点击、滑动等。
电容式触摸屏主要有两种工作方式：静电式和电容式。
静电式电容式触摸屏通过在表面电极上应用交流电压，通过感应手指或其他带电物体接近电极的电场变化来实现触摸的检测。
电容式触摸屏则是通过测量电容的变化来检测触摸。
3. 应用电容式触摸屏的应用广泛，不仅用于消费类电子设备，还用于工业控制、医疗设备等领域。
3.1 智能手机和平板电脑电容式触摸屏在智能手机和平板电脑等移动设备中得到了广泛应用。
通过触摸屏，用户可以轻松进行各种操作，如点击图标、滑动屏幕、放大缩小等。
电容式触摸屏的灵敏度和响应速度较高，大幅提升了用户的交互体验。
3.2 电子书阅读器电子书阅读器也采用了电容式触摸屏技术。
通过触摸屏，读者可以翻页、选择文字、批注等操作，模拟纸质书的阅读体验。
电容式触摸屏在电子书阅读器中的应用，使得用户可以更加方便地进行书籍的浏览和管理。
3.3 工业控制电容式触摸屏在工业控制领域也有广泛的应用。
比如在工厂生产线上，工人可以通过触摸屏控制设备的开启、关闭、调整参数等。
电容式触摸屏的高精度和稳定性，使得工业控制操作更加方便和准确。
3.4 医疗设备医疗设备中的触摸屏也采用了电容式触摸屏技术。
医生可以通过触摸屏对设备进行操作，如调整医疗设备的参数、查询病人信息等。
电容式触摸屏的易用性和灵敏度，使得医疗人员能够更加方便地进行操作和管理。
4. 总结电容式触摸屏是一种常见的触摸输入设备，基于电容的变化来实现触摸的检测。
它在智能手机、平板电脑、电子书阅读器以及工业控制和医疗设备等领域有广泛的应用。
电容式触摸屏原理及详细资料
SNR的传统定义为信号功率与噪声功率比
SNRP=PS/PN=VS2/VN2=SNRV2
如果采用这个定义的SNR, 则信噪比能达到数 千。
SNR是一个基本参数, 决定系统的大部分性能
SNRV≥50, 系统能稳定工作
SNRV≥100, 系统性能优良
FTS方案配合相应的TP, SNRV≥150
间的电容 优点: 真实多点，速度快 缺点: 复杂，功耗大，成本高
13
Panel Process
玻璃双面（DITO）
ITO图案做在玻璃的上下表面, 分别为x轴和Y 轴, 上表面加Lens
玻璃单面（SITO）
ITO图案做在玻璃的上表面 , 下表面为 shielding
玻璃单面架桥, X轴与Y轴交汇处采用架桥
34
12/27/2009
34
OS
CTP系统是一种普通外设, 采用标准的SPI、 I2C接口, 与OS无必然关系
SPI与I2C可以通过硬件接口连接, 也可以通 过软件模拟方式连接
24
坐标计算-Center Point algorithm
i-1 i i+1
• 找出电容最大值和对应的列
•
Pi i
• 用以最大电容值列为中心的三列 求出其加权平均, 即横坐标
X K * Pi1 * (i 1) Pi *i Pi1 *(i 1) Pi1 Pi Pi1
其中, K为映射系数
25
SNR越高则参数的置信位数越高;计算的结果越可 靠则精度越高
合适的Pitch能提高精度。Pitch的选择主要与手指 的大小有关。一个典型的Pitch为5mm。
FTS整合TP设计与算法, 提供业内领先的TP触摸精 度
26 1边2/27沿/20±09 2mm, 非边沿±1mm
电容式触摸屏工作原理电容式触摸屏系统解决方案
电容式触摸屏工作原理电容式触摸屏系统解决方案电容式触摸屏是一种常见的人机交互设备，广泛应用于各种电子产品中。
它的工作原理是利用ITO玻璃或ITO膜制成的电容层作为电容器的电极，通过人体或其他导体的接近来改变电容值，从而实现触控信号的检测。
本文将从电容式触摸屏的工作原理、系统组成以及解决方案等方面进行详细阐述。
一、电容式触摸屏的工作原理电容是一个能够储存电荷的器件，其容量取决于电极的面积、电极间距及介质介电常数。
在电容式触摸屏上，常规的结构是由玻璃或PET基材和ITO导电膜制成的电容层和采用四角电极结构的控制电路组成。
当触摸屏上有物体靠近时，由于人体或其他导体具有极强的电导性，导致电容层中的电场线密度变化，电荷分布发生变化，电容值也随之变化，控制电路通过检测电容值的变化来判断触摸坐标。
电容式触摸屏可以分为静电式电容屏和电阻式电容屏两种。
1. 静电式电容屏静电式电容屏采用的是单层的ITO导电膜，是通过氧化工艺将ITO导电材料制成一层非常薄的透明导电膜，形成一个不间断的电场。
当触控时，人体或其他导体会改变电场的分布，使触点附近的电容值发生变化，控制电路就可以通过检测这些变化来计算出触摸坐标。
2. 电阻式电容屏电阻式电容屏也是采用ITO导电膜制成电容层，但是相邻的ITO导电膜之间还夹了一个非导体的绝缘层，形成了一个间隔均匀的电容器阵列，通常由四个电极分别接到控制电路的四角，以便分别对X、Y轴的信号响应。
二、电容式触摸屏系统组成电容式触摸屏系统主要由电容层、控制电路和驱动电路三大部分组成。
1. 电容层电容层常常采用ITO膜或ITO玻璃材料组成，具有高的透明度和导电性能。
电容层的设计、材料质量和工艺技术对触摸屏的精度、可靠性、耐久性等方面有着至关重要的影响。
2. 接口电路接口电路是将电容式触摸屏连接到控制器上的连接器和接口电路板等部件，它的设计和制造对于系统的传输速率、抗干扰性、连接可靠性以及成本等方面都会产生重大的影响。
电容式触控原理
电容式触控原理
电容式触控原理是一种利用电容效应实现触摸检测的技术。
电容效应是指当两个电极之间存在电场时，电荷会在两个电极间产生积累，并形成电容。
当外界物体接近电极时，会改变电场分布，进而改变电容的值。
通过测量电容的变化，可以判断触摸事件的发生。
电容式触控屏通常由涂有导电材料的触摸表面和背后的传感器电极组成。
当用户触摸屏幕时，手指会形成一个电容点，即在触摸表面和背面电极之间形成一个电场。
传感器电极会感应到这个电场的变化，并将其转换为电信号。
传感器电极通常布置成矩阵形式，以获得触摸点的坐标。
当用户触摸屏幕时，多个传感器电极之间的电容值会发生变化，通过检测电容的变化，可以确定用户触摸的位置。
电容式触摸屏具有很高的灵敏度和响应速度，可以实现多点触控和手势操作。
然而，它也有一些局限性，例如对于非导电物体的触摸检测效果较差，且在湿润环境下易受到干扰。
总而言之，电容式触控原理通过测量电容的变化来实现触摸检测，并将用户的触摸动作转换为电信号，从而实现触摸屏的功能。
这种触控技术已广泛应用于智能手机、平板电脑、电脑显示屏等设备中。
《电容式触摸屏简介》课件
电阻式触摸屏由于其结构特点，通 常具有更好的透光率和显示清晰度 。
电容式触摸屏与红外线触摸屏的比较
原理和结构
红外线触摸屏通过检测阻 挡红外线的物体来实现触 摸，而电容式触摸屏则是 通过感应静电场变化。
抗干扰能力
红外线触摸屏容易受到环 境中的其他红外线干扰， 而电容式触摸屏在这方面 表现较好。
02
电容式触摸屏的技术特点
高灵敏度与精度
总结词
电容式触摸屏具有高灵敏度和精度的特点，能够快速响应手指或触控笔的触摸 动作，提供流畅的用户体验。
详细描述
由于采用了先进的传感器和算法，电容式触摸屏能够精确地识别和定位用户的 触摸动作，不受环境光、手部湿度等外部因素的影响。这种高灵敏度和精度使 得电容式触摸屏在游戏、绘图等领域具有广泛的应用。
在车站、机场、医院等公共场所，电容式触摸屏的应用为公众提供了便利的信息查 询服务，提高了公共设施的使用效率。
THANKS
感谢观看
工作原理
通过感应手指或其他导体的电荷 变化，电容式触摸屏可以识别触 摸动作并定位坐标。
电容式触摸屏的分类
01
02
03
单层电容触摸屏
只包含一层透明的导电层 ，用于感应触摸动作。
双层电容触摸屏
包含两层导电层，通过两 层之间的电容变化来检测 触摸。
投射电容触摸屏
通过投射电荷到屏幕表面 来检测触摸，具有较高的 灵敏度和分辨率。
电容式触摸屏具有高灵敏度、高精度 和多点触控的特点，使得用户在手机 上进行游戏、浏览网页、观看视频等 操作更加流畅、自然。
平板电脑电容式触摸屏的应用
平板电脑作为一种便携式计算机 设备，其操作方式对于用户体验
至关重要。
电容式触摸屏的工作原理
电容式触摸屏的工作原理电容式触摸屏是一种常见的触摸屏技术，被广泛应用于电子设备中，如智能手机、平板电脑和触摸显示器等。
下面将详细介绍电容式触摸屏的工作原理。
1. 基本原理：电容式触摸屏通过感应人体手指或专用触控笔的电容变化来实现触摸操作。
人体或触控笔靠近触摸屏表面时，触摸屏会感应到电容的变化，并将其转化为电信号，从而实现触摸屏的操作。
2. 结构组成：电容式触摸屏主要由下面几个部分构成：- 导电玻璃：在触摸屏表面涂布一层薄的导电玻璃，用于接收触摸信号。
- 传感器电极：导电玻璃上布置着一系列微小的电极，用于感应电容的变化。
- 控制电路：触摸屏背后的控制电路用于接收传感器电极发送的电信号，并将其转化为可用的触摸操作指令。
3. 工作原理：- 静电感应法：电容式触摸屏中最常用的工作原理是静电感应法。
当手指或触控笔接近触摸屏表面时，由于人体或触控笔与导电玻璃之间存在一定的电容，触摸屏上的电场会发生变化。
传感器电极可以感应到这种电容的变化，并将其转化为电信号。
- 电容投射法：另一种常见的工作原理是电容投射法。
电容式触摸屏的导电玻璃上覆盖着一层透明的导电层。
当手指或触控笔接近触摸屏表面时，触摸屏上的电场线会通过导电层被接地，从而产生一个电流。
传感器电极可以检测到这个电流，并将其转化为电信号。
4. 响应原理：当触摸屏上有手指或触控笔接近时，触摸屏会将传感器电极检测到的电信号传送给控制电路。
控制电路会对这些电信号进行处理和解析，从而确定触摸位置和触摸操作。
一般来说，触摸屏具有多点触摸功能，可以同时感应多个触摸点的位置和操作。
5. 优势和应用：电容式触摸屏相比其他触摸技术具有如下优势：- 高灵敏度：电容式触摸屏可以感应微小的电容变化，具有较高的触摸灵敏度。
- 多点触控：电容式触摸屏可以同时感应多个触摸点，实现多点触控操作。
- 易于清洁：电容式触摸屏没有凹凸部分和物理按键，表面平整，便于清洁和维护。
电容式触摸屏广泛应用于各种电子设备中，包括智能手机、平板电脑、触摸显示器和车载导航系统等。
电容触摸屏原理
电容触摸屏原理电容触摸屏广泛应用于各种电子设备，如智能手机、平板电脑和触摸屏显示器等。
本文将介绍电容触摸屏的工作原理以及其在各种场景中的应用。
1. 电容触摸屏的基本原理电容触摸屏是利用电容效应来实现触摸输入的。
它由两层玻璃板构成，两层玻璃板之间有一层导电涂层，形成了一个电容。
当手指触摸屏幕时，手指与导电涂层之间形成了一个微小的电容。
传感器会检测这个电容的变化，并将其转化为触摸信号。
2. 电容触摸屏的工作方式电容触摸屏主要有两种工作方式：静电感应和电阻感应。
2.1 静电感应静电感应是最常用的电容触摸屏工作方式。
它利用人体静电产生的微弱电流来检测触摸输入。
当手指接近触摸屏时，静电场的电荷会改变。
传感器会检测这个电荷的变化，并将其转化为触摸位置。
2.2 电阻感应电阻感应是另一种常见的电容触摸屏工作方式，它利用了电阻效应来实现触摸输入。
电阻触摸屏由两层电阻膜组成，当手指触摸屏幕时，电阻膜之间产生了一个电阻。
这个电阻的变化被传感器检测并转化为触摸信号。
3. 电容触摸屏的优点和应用电容触摸屏相比于其他触摸屏技术，有以下几个优点：3.1 高清晰度和色彩还原度电容触摸屏采用透明导电涂层，不会影响显示效果。
因此，它具有更高的清晰度和更准确的色彩还原度。
3.2 高灵敏度和快速响应电容触摸屏对触摸输入的反应速度非常快，触摸的反馈也相当灵敏。
用户可以通过轻触、滑动或多点触控等手势来与设备进行交互。
3.3 耐久性和易于清洁电容触摸屏由玻璃材料构成，具有较高的耐久性。
此外，它也很容易清洁，只需用干净的布轻轻擦拭即可。
电容触摸屏广泛应用于各种场景，包括但不限于以下几个方面：3.4 智能手机和平板电脑电容触摸屏已成为智能手机和平板电脑的标配。
它们提供了便捷的触摸输入方式，使用户能够通过手指轻松操作设备。
3.5 触摸屏显示器电容触摸屏在触摸屏显示器中的应用也越来越广泛。
触摸屏显示器可以在教育、商业和工业等领域提供更直观、更便捷的操作方式。
电容式触摸屏的工作原理与多点触控技术
电容式触摸屏的工作原理与多点触控技术电容式触摸屏作为当今最常用的触摸屏技术之一，广泛应用于智能手机、平板电脑和其他电子设备中。
它通过感应人体手指的电荷来实现触摸操作，并且可以支持多点触控技术，实现多点操作和手势识别。
本文将详细介绍电容式触摸屏的工作原理和多点触控技术。
一、电容式触摸屏的工作原理电容式触摸屏由触摸面板和控制电路两部分组成。
触摸面板一般由导电的玻璃或薄膜材料制成，上面涂有透明的导电层。
传感器阵列或电容传感芯片则作为控制电路的核心。
当手指触摸触摸屏表面时，由于人体的电荷，手指和导电层会形成一个电容。
控制电路会传递微弱的电流到导电层，此时，形成的电场会发生改变。
通过测量这个电容变化，触摸屏可以确定手指的位置。
具体来说，电容式触摸屏采用了两种不同的工作方式：静电感应和电荷耦合。
1. 静电感应：静电感应是电容式触摸屏的基本工作原理。
触摸屏上的导电层形成了一个电场，当有物体进入此电场时，导电层上的电荷会发生变化，从而检测到触摸位置。
2. 电荷耦合：电荷耦合是一种更现代化的电容式触摸屏技术。
触摸面板和导电层之间有一层绝缘层，电荷通过绝缘层传递到导电层，然后被检测到。
相比静电感应，电荷耦合可以提供更高的灵敏度和精确度。
二、多点触控技术电容式触摸屏支持多点触控技术，使用户可以实现多个手指同时操作屏幕。
这种技术的实现依赖于两种主要方法：基于电容耦合和基于传感器阵列。
1. 基于电容耦合的多点触控：在基于电容耦合的触摸屏上，屏幕表面的导电层是横向和纵向形成交叉的电容线圈。
当多个手指同时触摸屏幕时，每个手指会影响到不同的电容线圈，通过检测这些线圈的电荷变化，触摸屏可以确定多个手指的位置。
2. 基于传感器阵列的多点触控：基于传感器阵列的触摸屏将传感器分布在整个屏幕下方。
当手指触摸屏幕时，每个触摸点都可以检测到对应的位置。
通过分析多个触摸点的位置和变化，触摸屏可以实现多点触控和手势识别。
三、电容式触摸屏的优势和应用电容式触摸屏相比其他触摸屏技术具有以下几个优势：1. 灵敏度高：电容式触摸屏对触摸手势的反应速度非常快，可以实现流畅的滑动和操作。
电容触摸屏原理及工艺制程
电容触摸屏原理及工艺制程
一、电容触摸屏原理
电容触摸屏是基于触摸表面上形成的四线制电容变化的直接接触来控
制的触摸屏。
其核心实现原理是表面电容原理，它的核心部件是分布在屏
幕表面的电容网格，它将表面折射为一对可控制的电容。
当触摸屏检测到
用户的手指触摸时，它会改变两个可控的电容的比例，从而实现触摸按键
操作。
二、电容触摸屏的工艺制程
1.电容触摸屏工艺制程开始，从表面准备开始，其中包括清洁、磨平、涂抹開口等。
2.接下来将屏幕的表面和背面分别涂上鑄制在PCB上的导电压面，并
完成连接，以形成四线制电容网格。
3.然后，在导电面上涂上一层增强纤维，并由增强纤维框架包围，形
成可控制的电容网格。
4.接下来，将电容触摸屏封装，包括涂覆防火耐热涂料，安装触摸屏
和控制板，以及安装电容网格膜，形成可控的电容网格。
5.最后，安装接口线，和外部设备建立连接，并完成测试。
电容式触摸屏工作原理
电容式触摸屏工作原理电容式触摸屏是一种采用电容原理来实现触摸操作的显示设备。
它的工作原理是利用人体或者其他导电物体与触摸屏表面产生电容变化，从而实现触摸操作的识别。
在电容式触摸屏中，有两种常见的工作原理，分别是电阻式和电容式。
电容式触摸屏的工作原理主要基于两个基本原理，电容的变化和电场的感应。
当手指或者其他导电物体接触到触摸屏表面时，会改变触摸屏表面的电容，从而产生电容的变化。
触摸屏上会有一些电极，它们会在触摸屏表面形成一个电场。
当手指或者其他导电物体接触到触摸屏表面时，会改变电场的分布，从而产生电场的感应。
电容式触摸屏通常由两层导电层组成，这两层导电层之间会形成一个电容。
当手指或者其他导电物体接触到触摸屏表面时，会改变这个电容的数值。
触摸屏会通过检测这个电容的变化来确定触摸位置和触摸操作。
一般来说，电容式触摸屏会通过测量不同位置的电容值来确定触摸位置，从而实现触摸操作的识别。
电容式触摸屏的工作原理可以简单分为两种类型，静电式和电容式。
静电式电容触摸屏是利用静电感应原理来实现触摸操作的识别。
它通常由一块玻璃表面和一层导电涂层组成，当手指或者其他导电物体接触到触摸屏表面时，会改变电容的数值，从而实现触摸操作的识别。
而电容式电容触摸屏则是利用电容感应原理来实现触摸操作的识别，它通常由两层导电层组成，当手指或者其他导电物体接触到触摸屏表面时，会改变电容的数值，从而实现触摸操作的识别。
总的来说，电容式触摸屏的工作原理是通过检测电容的变化来实现触摸操作的识别。
它具有灵敏度高、响应速度快、耐用性强等优点，因此在手机、平板电脑、电子书阅读器等设备中得到了广泛的应用。
随着科技的不断发展，电容式触摸屏的工作原理也在不断改进和完善，为人们的生活带来了更多的便利和乐趣。
电容式触摸屏原理与方案介绍
电容式触摸屏原理与方案介绍根据电极的配置方式，电容式触摸屏可以分为四种常见的方案：1.碰触式电容式触摸屏：该方案最早应用于手机上。
在触控区域的四个角落设置电极，当用户碰触到屏幕时，就会改变电容的分布。
通过测量电容的变化，可以确定触摸的位置。
这种方案简单、成本低，但对于多点触控支持比较有限。
2.相间电容式触摸屏：该方案在电容式触摸屏中应用最广泛。
它采用了交错布局的电极，将触摸屏划分为一个个像素。
当用户触摸到屏幕时，会改变相邻电极之间的电容值。
通过测量电容变化的大小，可以确定触摸的位置。
这种方案可以实现多点触控，并且具有较高的灵敏度和准确性。
3.矩阵电容式触摸屏：该方案在显示屏中应用最广泛。
它采用了行和列的交错布局，将触摸屏划分为一个个电容单元。
当用户触摸到屏幕时，会改变电容单元之间的电容值。
通过扫描电容值的变化，可以确定触摸的位置。
这种方案适用于大尺寸触摸屏，并且可以实现多点触控。
4.负屏电容式触摸屏：该方案在最新的触摸屏技术中被广泛应用。
它采用了透明电极和传感器的组合，将触摸屏划分为一个个电容区域。
当用户触摸到屏幕时，会改变相邻电容区域的电容值。
通过测量电容变化的大小，可以确定触摸的位置。
这种方案具有较高的灵敏度和透明度，并且可以实现高精度的触摸定位。
综上所述，电容式触摸屏是一种基于电容效应的输入技术。
通过测量电容的变化，可以确定触摸的位置。
根据电极的配置方式，电容式触摸屏可以实现不同的功能，如多点触控、大尺寸触控和高精度触控等。
随着技术的发展，电容式触摸屏的功能和性能将进一步提升，为用户提供更好的触控体验。
电容触摸屏工作原理
电容触摸屏工作原理电容触摸屏是一种常见的触摸输入设备，被广泛应用于智能手机、平板电脑、电脑显示器和自动化控制系统等领域。
它通过电容传感器来监测触摸位置，实现了人机交互的功能。
本文将介绍电容触摸屏的工作原理及其相关技术。
一、电容触摸屏的基本原理电容触摸屏的基本原理是利用触摸物体与电容传感器之间的电容变化来识别触摸位置。
电容传感器由分布在触摸屏表面的导电层或导电线组成，触摸时，触摸物体（如人的手指）会改变电容传感器的电容值。
通过测量这种电容变化，可以确定触摸位置。
二、电容触摸屏的两种工作方式根据传感器结构和触摸检测方式的不同，电容触摸屏可以分为静电感应式和电容投射式两种工作方式。
1. 静电感应式电容触摸屏静电感应式电容触摸屏是最早出现的一种触摸屏技术。
它通常采用两层导电薄膜构成，一层作为传感器层，另一层作为控制电路层。
当触摸物体（即手指）接近传感器层时，电容传感器会感受到触摸物体的电荷，并通过传感器层和控制电路层之间的电容变化来确定触摸位置。
2. 电容投射式电容触摸屏电容投射式电容触摸屏相比于静电感应式有更好的灵敏度和透明度。
它采用了更复杂的传感器结构，一般使用透明导电材料构成传感器层，并利用投射电容检测触摸位置。
它的原理是通过传感器层上的行和列电极，在触摸位置形成一个电容，利用电容变化进行触摸检测。
这种技术可以实现多点触控，提供更丰富的操作体验。
三、电容触摸屏的工作流程电容触摸屏的工作流程一般包括物理层、驱动层和处理层三个部分。
1. 物理层物理层是由导电薄膜或导电线组成的传感器层，负责感知触摸物体的电容变化。
它可以分为均匀电场型和自由电场型两种。
2. 驱动层驱动层是负责对触摸屏进行扫描的部分，它根据预设的扫描频率和范围，对物理层进行扫描，并通过控制电流或电压的方式改变电容值。
常见的驱动方式包括串行驱动和并行驱动。
3. 处理层处理层是负责处理触摸信号的部分，它根据驱动层的扫描结果和预设的算法，对触摸位置进行计算和判断，并输出相应的触摸坐标。
电容式触摸屏(CTP)介绍
03 CTP的发展趋势
技术创新
新型材料
采用更轻、更薄、更耐用的材料，提高触摸屏的耐用性和稳定性。
高分辨率
提高显示分辨率，为用户提供更清晰、更细腻的视觉体验。
多点触控
实现多点触控功能，支持多个手指同时操作，提高交互体验。
市场拓展
移动设备
电容式触摸屏在智能手机、 平板电脑等移动设备中得 到广泛应用，未来市场占 有率将继续提升。
产业链整合趋势
为了降低成本和提高效率，电容 式触摸屏产业链将进一步整合， 形成更加完善的生态系统。
感谢您的观看
THANKS
扰的影响。
支持多点触控
电容式触摸屏支持多点 触控技术，可以实现多 个手指同时操作和手势
识别。
成本较低
与电阻式触摸屏相比， 电容式触摸屏的成本较 低，具有较高的性价比。
02 CTP的应用领域
消费电子
01
02
03
智能手机
电容式触摸屏已成为智能 手机的标准配置，为用户 提供直观、快速的交互体 验。
平板电脑
兼容性测试
加强不同品牌和型号的电容式触摸屏 之间的兼容性测试和认证，促进市场 健康发展。
04 CTP的优缺点
优点
高灵敏度
电容式触摸屏能快速响应触摸 动作，为用户提供流畅的交互
体验。
稳定性好
由于其工作原理，电容式触摸 屏在长时间使用下仍能保持稳 定的性能。
支持多点触控
电容式触摸屏支持多点触控， 使得复杂的多指手势得以实现 。
3
虚拟现实与增强现实
电容式触摸屏将为虚拟现实和增强现实设备提供 更自然、直观的交互方式。
市场前景预测
市场规模持续增长
随着智能终端设备的普及和技术 的不断进步，电容式触摸屏市场 规模将继续保持增长态势。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5
Proprietary and Confidential
投射式电容屏（Projected Capacitive Touch
基本原理：触摸屏采用多层 ITO层，形成矩阵式分布，以 X轴、Y轴交叉分布做为电容 矩阵，当手指触碰屏幕时， 可通过X、Y轴的扫描，检测 到触碰位置电容的变化，进 而计算出手指之所在。基于 此种架构，投射电容可以做 到多点触控操作。
18
Proprietary and Confidential
FTS电容屏方案FPC Layout规则
IC的TX与RX走线之间需要GND进行隔离，隔离GND宽度最好为TX与 RX信号线宽度的3倍。 如果TX与RX不在同一层，也不能平行走线，TX与RX之间需要GND进 行隔离。 如果TX与RX必须交叉走线，TX与RX必须垂直交叉走线。 如果FPC外形限制，TX自身走线允许同层或异层并行走线，RX自身也 类似。 如果TX与RX走线下层地面积过大（TX与RX走线长度≥50mm)，建议 可以采用网格铺地。
6
Proprietary and Confidential
表面式电容屏与投射式电容屏两者区 别
表面式电容屏：技术成熟，不能识别多点， 价格高，有战略联盟，能做各种尺寸屏。 投射式电容屏：技术不成熟，能识别多点， 适合做中小尺寸屏。
7
Proprietary and Confidential
自电容
利用单个电 极自身的电 容 一端接地， 另一端激励 或采样电路
3
Proprietary and Confidential
电容屏的介绍
原理：当手指触摸在金属层上时，由于人体电场，用户和触
摸屏表面形成以一个耦合电容，对于高频电流来说，电容是直 接导体，于是手指从接触点吸走一个很小的电流 。通过检测电 路来检测这个很小的电流变化来感触手指的位置。
表面电容式触摸屏(Surface Capacitive Touch) 投射式电容触摸屏(Projected Capacitive Touch) 1、自电容触摸屏(Self Capacitive Touch) 2、互电容触摸屏(Mutual Capacitive Touch)
2
Proprietary and Confidential
触摸屏种类：
1. 矢量压力传感技术触摸屏：已退出历史舞台； 2. 红外线技术触摸屏：价格低廉，但其外框易碎，容 易产生光干扰，曲面情况下失真； 3. 电容技术触摸屏：设计构思合理，精确度高，寿命 较长，但其价格颇高，反光相对严重些； 4. 电阻技术触摸屏：定位准确，透光率和清晰度稍 差； 5. 表面声波触摸屏：解决了以往触摸屏的各种缺陷， 清晰不容易被损坏，适于各种场合，缺点是屏幕表 面如果有水滴和尘土会使触摸屏变的迟钝，甚至不 工作。
4
Proprietary and Confidential
表面电容屏（Surface Capacitive Touch)
表面电容触摸屏只采用单层的ITO，当手指触摸屏表面 时，就会有一定量的电荷转移到人体。为了恢复这些电 荷损失，电荷从屏幕的四角补充进来，各方向补充的电 荷量和触摸点的距离成比例，可以由此推算出触摸点的 位置。
目前Focaltech Touch Panel都为互电容方案
10
Proprietary and Confidential
FTS 触摸屏 IC 型号和特性介绍
•FTS触摸屏IC型号列表
•FTS触摸屏IC特性介绍
11
Proprietary and Confidential
FTS触摸屏IC型号列表
12
Proprietary and Confidential
FTS 触摸屏IC特性介绍
FT5201、FT5301： 高性能触控 模拟前端芯片，需要MCU进行搭 配，支持真实5点独立触摸。 FT5202、FT5302：OTP单芯片 高性能触控IC，Firmware只能烧 写一次，支持真实5点独立触摸 。 FT5206、FT5306、FT5406： Flash单芯片高性能触控IC， Firmware可重复更新，支持真实 5点独立触摸 。
8
Proprietary and Confidential
互电容
利用两个电极传 输电荷 通常一端接激励 ，另一端接采样 电路
9
Proprietary and Confidential
自电容和互电容两者却别
自电容–self-capacitor 测量信号线本身的电容 优点：简单，速度慢 缺点：非真实多点，易受干扰 互电容-mutual capacitor 测量垂直相交的两根信号之间 的电容 优点：真实多点，速度快 缺点：复杂，功耗大，成本高
25
触摸屏技术交流讨论
26
Proprietary and Confidential
Thank you !!
27
Proprietary and Confidential
触摸精度要求
23
Proprietary and Confidential
FTS触摸屏屏体TX与RX数量确定样例
a)
b)
c)
d)
Xva,Yva为LCD VA区 的横坐标和纵坐标，M ，N为需要的RX与TX 的channel数。 M=Xva/5.5(M为四舍五 入取整） N=Yva/5.5（N为四舍 五入取整） 如果客户要求在屏体中 区触摸精度≤1mm， 实际M与N各加1。
FPC Layout 一般规则 FTS电容屏方案FPC Layout规则
17
Proprietary and Confidential
FPC Layout 一般规则
•信号线线宽一般最小为0.075mm； •信号线安全间距一般最小为0.075mm; •过孔外径和内径一般最小为0.4mm和0.2mm; •铺铜安全间距至少为信号线安全间距的2倍，一般设置最 小设置为0.2mm； •FPC铺铜和边缘走线离FPC outline一般最小安全间距为 0.2mm。
13
Proprietary and Confidential
FTS 触摸屏 IC方案与选型介绍
FTS触摸屏IC方案Hale Waihona Puke FTS触触摸屏IC方案选型要点
14
Proprietary and Confidential
FTS触摸屏IC方案
3.5”以下panel对应电路方案 FT5206 3.8”以下panel对应电路方案 FT5202、FT5201+C8051F921 5.7”以下panel对应电路方案 FT5302、FT5306、FT5301+C8051F921 、FT5301+C8051F342 8.9”以下panel对应电路方案 FT5406, FT5406+C8051F321
24
Proprietary and Confidential
FTS触摸屏屏体设计规则
屏体间距设计计算公式 Px=Xva/(M-0.4) Py=Yva/(N-0.4)
备注：Px，Py为RX与TX的间距,Pattern为条形的不 适用此公式
请参照FTS触摸屏设计规范
Proprietary and Confidential
15
Proprietary and Confidential
IC方案选型要点
通讯接口类型：IIC、SPI、USB IC供电电压需求，特别是IOVCC单独供电方式 支持屏体大小尺寸 FPC外形尺寸 客户性价比需求
16
Proprietary and Confidential
FPC layout 规则
FTS Touch Panel Train
Li Hua July. 2010
Proprietary and Confidential
Contents
触摸屏的种类 电容屏的介绍 FTS 触摸屏 IC 型号和特性介绍 FTS 触摸屏 IC 选型和方案介绍 FPC layout 规则 FTS 触摸屏屏体pattern介绍 技术交流
19
Proprietary and Confidential
FTS 触摸屏屏体pattern介绍
FTS触摸屏IC常用屏体Pattern
FTS触摸屏屏体TX与RX数量确定要点
FTS触摸屏屏体设计规则
20
Proprietary and Confidential
FTS触摸屏IC常用屏体Pattern
菱形+菱形 21
Proprietary and Confidential
菱形+六边形
FTS触摸屏IC常用屏体Pattern
条形 22
Proprietary and Confidential
菱形+条形
FTS触摸屏屏体TX与RX数量确定要点
TP VA区尺寸大小
LCD VA区尺寸大小
TP AA区与TP outline边缘宽度
