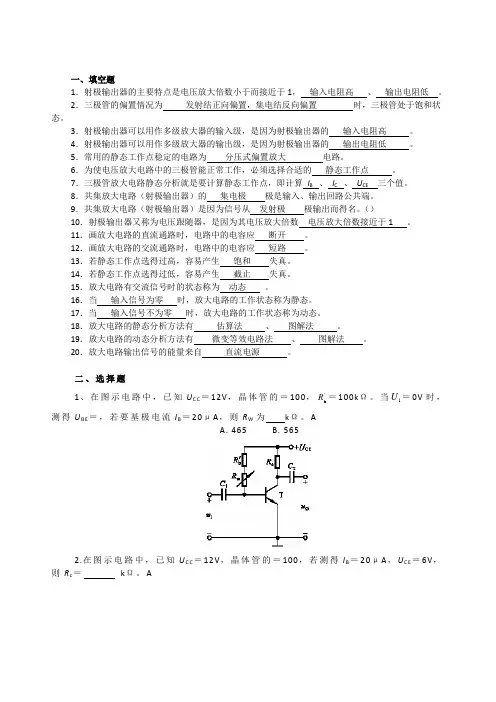

一、填空题1.射极输出器的主要特点是电压放大倍数小于而接近于1,输入电阻高、输出电阻低。
2.三极管的偏置情况为发射结正向偏置,集电结反向偏置时,三极管处于饱和状态。
3.射极输出器可以用作多级放大器的输入级,是因为射极输出器的输入电阻高。
4.射极输出器可以用作多级放大器的输出级,是因为射极输出器的输出电阻低。
5.常用的静态工作点稳定的电路为分压式偏置放大电路。
6.为使电压放大电路中的三极管能正常工作,必须选择合适的静态工作点。
7.三极管放大电路静态分析就是要计算静态工作点,即计算I B 、I C 、U CE三个值。
8.共集放大电路(射极输出器)的集电极极是输入、输出回路公共端。
9.共集放大电路(射极输出器)是因为信号从发射极极输出而得名。
()10.射极输出器又称为电压跟随器,是因为其电压放大倍数电压放大倍数接近于1 。
11.画放大电路的直流通路时,电路中的电容应断开。
12.画放大电路的交流通路时,电路中的电容应短路。
13.若静态工作点选得过高,容易产生饱和失真。
14.若静态工作点选得过低,容易产生截止失真。
15.放大电路有交流信号时的状态称为动态。
16.当输入信号为零时,放大电路的工作状态称为静态。
17.当输入信号不为零时,放大电路的工作状态称为动态。
18.放大电路的静态分析方法有估算法、图解法。
19.放大电路的动态分析方法有微变等效电路法、图解法。
20.放大电路输出信号的能量来自直流电源。
二、选择题1、在图示电路中,已知U C C=12V,晶体管的=100,'R=100kΩ。
当i U=0V时,b测得U B E=,若要基极电流I B=20μA,则R W为kΩ。
AA. 465B. 5652.在图示电路中,已知U C C=12V,晶体管的=100,若测得I B=20μA,U C E=6V,则R c=kΩ。
A3、在图示电路中, 已知U C C =12V ,晶体管的=100,'B R =100k Ω。
(完整word版)功率放大电路习题解读.docx

功率放大电路习题1分析下列说法是否正确,凡对者在括号内打“√”,凡错者在括号内打“×”。
(1)在功率放大电路中,输出功率愈大,功放管的功耗愈大。
()(2)功率放大电路的最大输出功率是指在基本不失真情况下,负载上可能获得的最大交流功率。
()(3)当 OCL电路的最大输出功率为1W时,功放管的集电极最大耗散功率应大于 1W。
()(4)功率放大电路与电压放大电路、电流放大电路的共同点是1)都使输出电压大于输入电压;()2)都使输出电流大于输入电流;()3)都使输出功率大于信号源提供的输入功率。
()(5)功率放大电路与电压放大电路的区别是1)前者比后者电源电压高;()2)前者比后者电压放大倍数数值大;()3)前者比后者效率高;()4)在电源电压相同的情况下,前者比后者的最大不失真输出电压大;()(6)功率放大电路与电流放大电路的区别是1)前者比后者电流放大倍数大;()2)前者比后者效率高;()3)在电源电压相同的情况下,前者比后者的输出功率大。
()解:(1)×(2)√(3)×(4)××√(5)××√√(6)×√√2已知电路如图 P9.2 所示,T1和 T2管的饱和管压降│U CES│=3V,V CC=15V , R L=8Ω,。
选择正确答案填入空内。
图 P9.2(1)电路中 D 1和 D 2管的作用是消除。
A .饱和失真B .截止失真C .交越失真(2)静态时,晶体管发射极电位 U EQ。
A .>0VB .=0VC .<0V(3)最大输出功率 P OM。
A .≈28WB . =18WC .=9W(4)当输入为正弦波时,若 R 1虚焊,即开路,则输出电压。
A .为正弦波B .仅有正半波C .仅有负半波(5)若 D 1虚焊,则 T 1管。
A .可能因功耗过大烧坏B .始终饱和C .始终截止解:(1)C(2)B(3)C(4)C(5)A3 在图 P9.2 所示电路中,已知 V CC =16V ,R L =4Ω,T 1和 T 2管的饱和管压降│U CES │=2V ,输入电压足够大。
放大电路考试题及答案

放大电路考试题及答案一、填空题(每题2分,共20分)1. 放大电路中,信号源的内阻与输入电阻不匹配时,将导致输入信号的______。
2. 共发射极放大电路的放大倍数Av与集电极电流Ic和晶体管的电流放大倍数β之间的关系是Av=β*Ic/______。
3. 在共集电极放大电路中,输出电压与输入电压相位______。
4. 为了提高放大电路的稳定性,通常会在晶体管的基极和发射极之间加入一个______。
5. 放大电路中的负反馈可以减小非线性失真,提高电路的______。
6. 差分放大电路的主要作用是放大两个输入信号之间的______。
7. 运算放大器的开环增益通常非常大,这意味着其差模输入阻抗很高,共模抑制比很高,且输出阻抗______。
8. 为了减少放大电路的噪声,可以采用______技术。
9. 放大电路的带宽是指电路能够放大信号的频率范围,通常用______来表示。
10. 放大电路的静态工作点可以通过调整偏置电阻来设置,以确保晶体管工作在______区。
二、选择题(每题3分,共30分)1. 下列哪个不是放大电路的组成部分?A. 电源B. 信号源C. 负载D. 滤波器2. 在共基极放大电路中,输入信号与输出信号的相位关系是?A. 同相B. 反相C. 无关系D. 以上都不是3. 负反馈对放大电路的影响不包括以下哪一项?A. 降低增益B. 提高稳定性C. 增加非线性失真D. 扩展带宽4. 差分放大电路不能放大的信号类型是?A. 差模信号B. 共模信号C. 交流信号D. 直流信号5. 运算放大器的理想特性不包括以下哪一项?A. 无限输入阻抗B. 零输出阻抗C. 有限开环增益D. 无限带宽6. 为了提高放大电路的输入阻抗,可以采用哪种配置?A. 共发射极B. 共集电极C. 共基极D. 以上都不是7. 放大电路的输出阻抗主要取决于哪个部分?A. 输入级B. 输出级C. 电源D. 负载8. 放大电路的带宽与以下哪个参数无关?A. 晶体管的截止频率B. 电路的增益C. 电源电压D. 负载电阻9. 放大电路的静态工作点设置不正确可能导致以下哪种情况?A. 截止失真B. 饱和失真C. 线性放大D. 以上都不是10. 放大电路中的负反馈通常采用哪种类型?A. 串联反馈B. 并联反馈C. 串联-并联反馈D. 以上都不是三、简答题(每题10分,共50分)1. 简述放大电路中负反馈的作用及其对电路性能的影响。
放大电路测试试题及答案

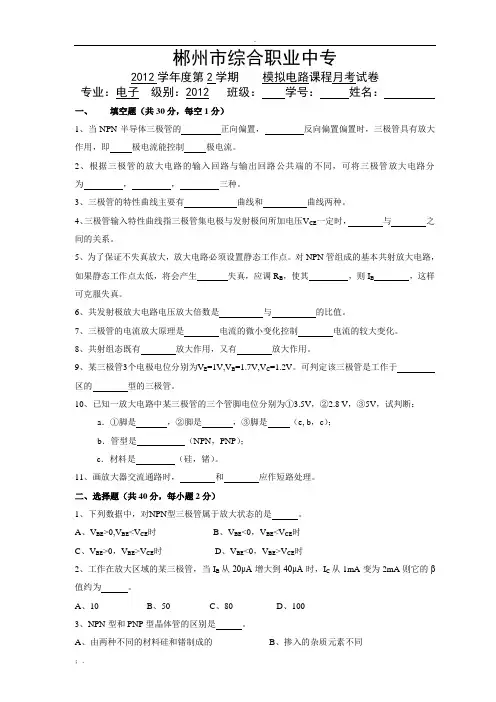

郴州市综合职业中专2012学年度第2学期模拟电路课程月考试卷专业:电子级别:2012 班级:学号:姓名:一、填空题(共30分,每空1分)1、当NPN半导体三极管的正向偏置,反向偏置偏置时,三极管具有放大作用,即极电流能控制极电流。

2、根据三极管的放大电路的输入回路与输出回路公共端的不同,可将三极管放大电路分为,,三种。
3、三极管的特性曲线主要有曲线和曲线两种。
4、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时,与之间的关系。
5、为了保证不失真放大,放大电路必须设置静态工作点。
对NPN管组成的基本共射放大电路,如果静态工作点太低,将会产生失真,应调R B,使其,则I B,这样可克服失真。
6、共发射极放大电路电压放大倍数是与的比值。
7、三极管的电流放大原理是电流的微小变化控制电流的较大变化。
8、共射组态既有放大作用,又有放大作用。
9、某三极管3个电极电位分别为V E=1V,V B=1.7V,V C=1.2V。
可判定该三极管是工作于区的型的三极管。
10、已知一放大电路中某三极管的三个管脚电位分别为①3.5V,②2.8 V,③5V,试判断:a.①脚是,②脚是,③脚是(e, b,c);b.管型是(NPN,PNP);c.材料是(硅,锗)。
11、画放大器交流通路时,和应作短路处理。
二、选择题(共40分,每小题2分)1、下列数据中,对NPN型三极管属于放大状态的是。
A、V BE>0,V BE<V CE时B、V BE<0,V BE<V CE时C、V BE>0,V BE>V CE时D、V BE<0,V BE>V CE时2、工作在放大区域的某三极管,当I B从20μA增大到40μA时,I C从1mA变为2mA则它的β值约为。
A、10B、50C、80D、1003、NPN型和PNP型晶体管的区别是。
A、由两种不同的材料硅和锗制成的B、掺入的杂质元素不同C、P区和N区的位置不同D、管脚排列方式不同4、三极管各极对公共端电位如图所示,则处于放大状态的硅三极管是A、B、C、D、5、当晶体三极管的发射结和集电结都反偏时,则晶体三极管的集电极电流将A、增大B、减少C、反向D、几乎为零6、为了使三极管可靠地截止,电路必须满足A、发射结正偏,集电结反偏B、发射结反偏,集电结正偏C、发射结和集电结都正偏D、发射结和集电结都反偏7、检查放大电路中的晶体管在静态的工作状态(工作区),最简便的方法是测量A、I BQB、U BEC、I CQD、U CEQ8、对放大电路中的三极管进行测量,各极对地电压分别为U B=2.7V,U E=2V,U C=6V,则该管工作在。
