现代生物仪器分析第五章气相色谱法
气相色谱仪使用方法及试验操作步骤
气相色谱仪使用方法及试验操作步骤气相色谱技术是现代化学分析中的紧要手段之一、气相色谱仪（GC）是一种高效液相色谱（HPLC）和毛细管电泳技术（CE）之类的分析仪器，广泛应用于生物化学、环境分析、食品安全、药物、化工等领域。
本文介绍气相色谱仪的使用方法和试验操作步骤，希望对大家的讨论工作有所帮忙。
一、气相色谱仪的基本原理气相色谱法是一种在惰性载气流动作用下，利用样品成分在不同温度下对固定相上分别的方法。
气相色谱仪紧要由进样装置、色谱柱、检测器、计算机软件构成。
其中，色谱柱是气相色谱仪的核心部件，可以依据不同的应用场合配置不同种类的色谱柱。
气相色谱仪基本原理如下：1.样品挥发成分进入色谱柱2.色谱柱中填充有不同材料的液态或固态载气固定相3.不同挥发成分因固定相的选择性分别在分别列中停留时间不同4.通过检测器检测不同挥发成分的特征值并进行分析和识别二、气相色谱仪的使用方法在使用气相色谱仪前，需要正确安装气瓶、NN、纯化器等设备并进行调试。
操作气相色谱仪时需要保持仪器的稳定和一些紧要试验参数的精准性，操作前应谙习相关操作手册。
1. 样品的制备在进行气相色谱分析之前，必需将待测的样品进行制备。
在样品制备过程中需要注意以下几点：1.样品中的挥发物质必需彻底挥发，在对样品进行处理之前要先进行预处理2.需要保证样品的纯度，才能保证气相色谱仪的分析结果精准3.样品制备过程中不得使用水及含水溶液2. 进样操作样品制备完成后，需要将样品注入气相色谱仪中进行分析。
进样过程中应注意以下事项：1.进样量应依据样品的性质和检测要求合理选择，超量进样会影响分析结果2.在进样前应先进行检测器本底稳定，然后才能进行样品的进样3.每次进样之前，应清洗进样针头以确保不会显现交叉污染的情况3. 计算分析结果在分析中，需要计算并分析样品的峰面积、峰高度、保留时间等分析参数。
计算分析结果时，应注意以下几点：1.分析结果的精准性和牢靠性与仪器和操作人员的技术水平有关，需要统计和分析每个分析参数的偏差情况，以确定操作的精准性2.计算结果应与标准品进行对比，然后进行数据修正，以确定试验数据的精准性和牢靠性三、试验操作步骤以下是气相色谱仪常规分析的步骤：1.准备分析样品，依照标准样品来自制，应使用干燥无残留污染的样品容器2.准备好进样设备，清洗进样针头3.设置分析条件，包括纪录时间、流速、温度程序4.进样到色谱柱中5.依照设定条件进行扫描，然后进行数据分析6.依据得到的数据进行分析，然后生成试验报告四、总结气相色谱仪是一种紧要的分析仪器，广泛应用于生物化学、环境分析、食品安全、药物、化工等领域。
《气相色谱法》课件
气相色谱法是一种分离和分析复杂混 合物中各组分的方法，利用不同物质 在固定相和流动相之间的分配系数差 异进行分离。
原理
通过将待测样品中的各组分在两相之 间进行吸附、脱附、溶解、挥发的过 程，使各组分在两相中具有不同的分 配系数，从而实现分离。
发展历程与现状
发展历程
气相色谱法自20世纪50年代问世以来，经历了不断改进和完 善的过程，逐渐成为一种高效、快速、灵敏的分析方法。
气相色谱法的优缺点
优点
高分离效能
气相色谱法具有很高的分离效能，能够分离复杂 混合物中的各种组分。
快速分析
通过优化色谱条件，可以实现快速分析，提高工 作效率。
ABCD
高灵敏度
通过先进的检测技术，气相色谱法能够检测出低 浓度的物质，满足痕量分析的要求。
应用广泛
气相色谱法可以应用于各种领域，如环境监测、 食品检测、药物分析等。
分离柱
常用的分离柱有填充柱和 毛细管柱，选择合适的分 离柱是关键。
分离温度
温度对分离效果影响较大 ，需根据被测物质性质选 择合适的温度范围。
检测技术
热导检测器
基于热导原理，对气体或蒸气进行检测。
氢火焰离子化检测器
用于检测有机化合物，具有高灵敏度和选择性。
电子捕获检测器
用于检测电负性物质，如有机氯、有机磷等。
信号处理
检测器输出的信号需要经过放大、处 理和记录，以便准确测量各组分的浓 度。
进样系统
功能
进样系统负责将样品引入色谱柱。
类型
常见类型有直接进样、分流进样和不分流 进样等。
进样量控制
进样方式
进样量的大小和准确度对实验结果有重要 影响，因此需要精确控制进样量。
现代仪器分析课后答案
第二章习题解答1简要说明气相色谱分析的基本原理借在两相间分配原理而使混合物中各组分分离。
气相色谱就是根据组分与固定相与流动相的亲和力不同而实现分离。
组分在固定相与流动相之间不断进行溶解、挥发（气液色谱），或吸附、解吸过程而相互分离，然后进入检测器进行检测。
2.气相色谱仪的基本设备包括哪几部分?各有什么作用?气路系统．进样系统、分离系统、温控系统以及检测和记录系统．气相色谱仪具有一个让载气连续运行管路密闭的气路系统．进样系统包括进样装置和气化室．其作用将液体或固体试样，在进入色谱柱前瞬间气化，然后快速定量地转入到色谱柱中．3.当下列参数改变时:(1)柱长缩短,(2)固定相改变,(3)流动相流速增加,(4)相比减少,是否会引起分配系数的改变?为什么?答:固定相改变会引起分配系数的改变,因为分配系数只于组分的性质及固定相与流动相的性质有关.所以（1）柱长缩短不会引起分配系数改变（2）固定相改变会引起分配系数改变（3）流动相流速增加不会引起分配系数改变（4）相比减少不会引起分配系数改变4.当下列参数改变时: (1)柱长增加,(2)固定相量增加,(3)流动相流速减小,(4)相比增大,是否会引起分配比的变化?为什么?答: k=K/b,而b=VM/VS ,分配比除了与组分,两相的性质,柱温,柱压有关外,还与相比有关,而与流动相流速,柱长无关.故:(1)不变化,(2)增加,(3)不改变,(4)减小5.试以塔板高度H做指标,讨论气相色谱操作条件的选择.解:提示:主要从速率理论(van Deemer equation)来解释,同时考虑流速的影响,选择最佳载气流速.P13-24。
（1）选择流动相最佳流速。
（2）当流速较小时，可以选择相对分子质量较大的载气（如N2,Ar)，而当流速较大时，应该选择相对分子质量较小的载气（如H2,He),同时还应该考虑载气对不同检测器的适应性。
（3）柱温不能高于固定液的最高使用温度，以免引起固定液的挥发流失。
仪器分析高职黄一石主编第五章气相色谱法ppt课件
（4）电子捕获检测器（ECD）
电子捕获检测器是利用电负性物质捕获电了的能力，通 过测定电子流进行检测的。ECD具有灵敏度高、选择性好的特 点。它是一种专属型检测器，是目前分析痕量电负性有机化合 物最有效的检测器，元素的电负性越强，检测器灵敏度越高， 对含卤素、硫、氧、羧基、氨基等的化合物有很高的响应。电 子捕获检测器已广泛应用于有机氯和有机磷农药残留量、金属 配合物、金属有机多卤或多硫化合物等的分析测定。它可用氮 气或氢气作载气，最常用的是高纯氮。
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
2、气相色谱仪
气相色谱的组成
载气系统
载气系统包括气源、气体净化器、气路控制系统。载气是气 相色谱过程的流动相，原则上说只要没有腐蚀性，且不干扰样 品分析的气体都可以作载气。
第五章
气相色谱法
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
第五章
气相色谱法
气相色谱法（GC）是从1952年后迅速发展起来的一种分离分 析方法。其原理是：基于不同物质物化性质的差异，在固定相 （色谱柱）和流动相（载气）构成的两相体系中具有不同的分配 系数（或吸附性能），当两相作相对运动时，这些物质随流动相 一起迁移，并在两相问进行反复多次的分配（吸附——脱附或溶 解——析出），使得那些分配系数只有微小差别的物质，在迁移 速度上产生了很大的差别，经过一段时问后，各组分之问达到了 彼此的分离。被分离的物质依次通过检测装置，给出每个物质的 信息，一般是一个色谱峰。通过出峰的时间和峰面积，可以对被 分离物质进行定性和定量分析。
仪器分析笔记《气相色谱分析》
填充柱（Packing column）：常用不锈钢制成，内径2～4 mm，柱长1～3m。填充吸附剂或覆盖
在载体上均匀固定液膜。
毛细管柱（Capillary column）：常用石英制成，内径0.1～0.5mm，柱长可达数十米。固定液直
接涂在毛细管内壁表面。
B、气相色谱固定相可分为：
1.2.2色谱分离的基本理论
柱效率可用理论塔板数（n）或理论塔板高度（H）表示。柱效率的高低能反映组分在柱内两相间的分配情况和组分通过色谱柱后峰加宽的程度，它与组分在气相中的扩散及在液相中的传质阻力有关。
1、塔板理论
塔板理论是将色谱柱比作蒸馏塔，柱内有若干“想象”的塔板。每两块塔板之间的距离称为板高，各组分就在这些塔板间隔的气液两相间进行分配，经过多次分配平衡后，分配系数小的组分先离开色谱柱，分配系数大的组分，后离开色谱柱。
C、按分离的原理分类
①吸附色谱：利用组分在固定相上的吸附能力强弱不同分离。
②分配色谱：利用组分在固定液中溶解度不同分离。
③凝胶（排阻）色谱：利用大小不同的分子在多孔固定相中的选择渗透分离
④离子交换色谱法：利用组分在离子交换剂上的亲和力大小不同分离
3、气相色谱仪组成
Ⅰ载气系统：气源、气体净化器、供气控制阀门和仪表；
（1）分配系数
在一定温度和压力下，组分在固定相和流动相间达到分配平衡时的浓度比，称为分配系数。
式中—— ：组分在固定相中的浓度； ：组分在流动相中的浓度。
该组分与固定液分子间作用力 ；
空气在固定液中不溶解，其 ，故空气在柱子内的滞留时间最短，最先从色谱柱中馏出，因此，将空气的保留时间称之为死时间；
被测组分的 相差越大，越容易分离；
气相色谱

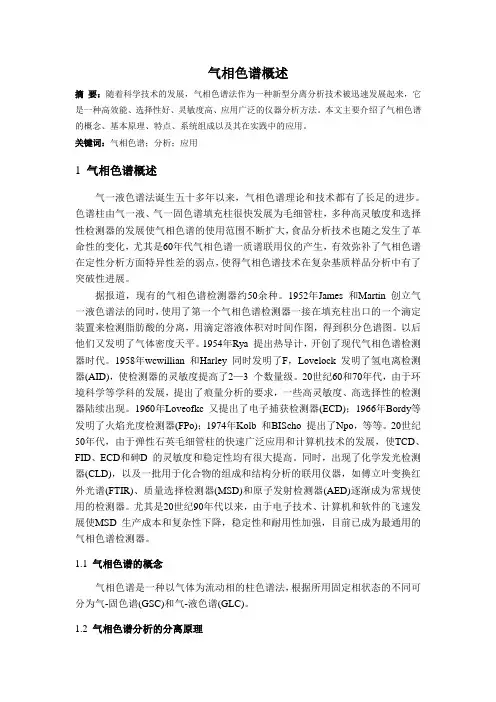

气相色谱概述摘要：随着科学技术的发展，气相色谱法作为一种新型分离分析技术被迅速发展起来，它是一种高效能、选择性好、灵敏度高、应用广泛的仪器分析方法。
本文主要介绍了气相色谱的概念、基本原理、特点、系统组成以及其在实践中的应用。
关键词：气相色谱；分析；应用1气相色谱概述气一液色谱法诞生五十多年以来，气相色谱理论和技术都有了长足的进步。
色谱柱由气一液、气一固色谱填充柱很快发展为毛细管柱，多种高灵敏度和选择性检测器的发展使气相色谱的使用范围不断扩大，食品分析技术也随之发生了革命性的变化，尤其是60年代气相色谱一质谱联用仪的产生，有效弥补了气相色谱在定性分析方面特异性差的弱点，使得气相色谱技术在复杂基质样品分析中有了突破性进展。
据报道，现有的气相色谱检测器约50余种。
1952年James 和Martin 创立气一液色谱法的同时，使用了第一个气相色谱检测器一接在填充柱出口的一个滴定装置来检测脂肪酸的分离，用滴定溶液体积对时间作图，得到积分色谱图。
以后他们又发明了气体密度天平。
1954年Rya 提出热导计，开创了现代气相色谱检测器时代。
1958年wcwillian 和Harley 同时发明了F，Lovelock 发明了氢电离检测器(AID)，使检测器的灵敏度提高了2—3 个数量级。
20世纪60和70年代，由于环境科学等学科的发展，提出了痕量分析的要求，一些高灵敏度、高选择性的检测器陆续出现。
1960年Loveofkc 又提出了电子捕获检测器(ECD)；1966年Bordy等发明了火焰光度检测器(FPo)；1974年Kolb 和BIScho 提出了Npo，等等。
20世纪50年代，由于弹性石英毛细管柱的快速广泛应用和计算机技术的发展，使TCD、FID、ECD和砷D 的灵敏度和稳定性均有很大提高。
同时，出现了化学发光检测器(CLD)，以及一批用于化合物的组成和结构分析的联用仪器，如傅立叶变换红外光谱(FTIR)、质量选择检测器(MSD)和原子发射检测器(AED)逐渐成为常规使用的检测器。
简述气相色谱法的特点
简述气相色谱法的特点气相色谱（Gas Chromatography，GC）是一种常见的分离和分析技术，广泛应用于化学、生物、环境、食品等领域的物质分析。
它基于样品中化合物的揮发性差异，在载气的帮助下，通过在一个固定相（色谱柱）中的分配和吸附作用，实现化合物的分离和定量分析。
气相色谱法具有以下几个主要特点：1. 高分离能力：气相色谱法能够对复杂样品中的化合物进行高效、高分辨率的分离。
它利用色谱柱中的固定相（即填充物）和流动相（载气）之间的相互作用，实现了对不同物质的选择性吸附和分配。
这种分离作用使得混合物中的组分能够逐个地通过色谱柱，最终以不同的保留时间被分离出来。
2. 灵敏度高：气相色谱法对于许多化合物具有很高的灵敏度。
因为在GC系统中，样品溶液会被蒸发成气态进入色谱柱进行分离，这就大大提高了样品的浓缩程度，进而增强了检测信号的强度。
此外，由于气相色谱技术采用的是非破坏性的物质检测方法，所以它可以保持样品的完整性和可再分析性。
3. 宽线性范围：气相色谱法具有较宽的线性范围，可以对不同浓度的化合物进行准确定量。
在GC分析中，样品的浓度与峰高之间通常呈线性关系，这使得分析者能够通过构建标准曲线来对样品中化合物的浓度进行定量计算。
4. 选择性强：气相色谱法对于分析多种样品具有很高的选择性。
分析者可以通过调整填料种类、色谱柱温度、载气流速等条件，使得某些化合物优先被吸附或排出色谱柱，从而实现对不同化合物的选择性分离。
此外，还可以通过添加适当的衍生化试剂或采用某些特殊的色谱柱，将一些热稳定性较差或极性化合物进行改性分析，提高分析的准确性和选择性。
5. 快速分析：气相色谱法具有高效的分析速度。
色谱柱尺寸较小，采用较高的温度和载气流速，可以加快分析速度。
同时，GC分析仪器也越来越智能化，提供了自动化的样品进样、数据处理和报告生成等功能，从而大大缩短了分析的耗时。
6. 多样性检测：气相色谱法能够检测多种类型的化合物。
仪器分析 气相色谱法ppt课件
• 阐明乙酸正丁酯在Apiezon L柱上的保管行为 相当于7.756个碳原子的正构烷烃的保管行为。
4. 色谱峰区域宽度
是色谱柱柱效参数
规范差
h
半峰宽W1/2
1 2
h
峰宽W
W 1/2
〔1〕规范差
1 (X) =
2
e - X2 2
• X = 0 (X) = 0.3989 = h〔峰高〕
• X = 1 (X) = 0.2420 = 0.607 h
〔2〕半峰宽
〔3〕峰宽 W1/2
W1/2 = 0.355 W = 4 = 1.699
5. 相平衡参数
t 0 1+K (
VS Vm
)
=tR
tR t0
VS
-= t0 K
Vm
VS tR'= t0 K ——
Vm
相平衡参数
VS • tR'= t0 K ——
Vm
• tR' K • 容量因子 • 分别条件
VS K
1. 涡流分散
• A = 2dp — 填充不规那么因子 dp — 填料〔固定相〕颗粒的直径
2. 纵向分散 B=2 Dg
与填充物有关 Dg 分散系数
=1 无妨碍 毛细管 组分分子量
柱
Dg
•要 使B</1u(0.5~0.增7) 大填u充〔柱uD<gu最柱正温确〕
•
降低柱温
•
添加柱压
• 载气
选用分子量大的
等
2. 载体的分类
非硅藻土型
硅藻土型 红色载体—与非极性固定液配伍 白色载体—与极性固定液配伍
3．载体的钝化
钝化是除去或减弱载体外表的吸附性能。
5.气相色谱法
化学键合相是新型气相色谱固定相，具有 分配与吸附两种作用；
传质快、柱效高、分离效果好、不流失、 柱寿命长； 价格较贵。
仪器分析
二、液体固定相
（一）固定液 1．对固定液的要求 （1）热稳定性好 （2）化学稳定性好 （3）固定液的粘度和凝固点低 （4）各组分必须在固定液中有一定的溶解度 2．固定液的分类 按其化学结构类型分类 按其极性进行分类
仪器分析
课堂练习
2、气相色谱记录系统中色谱图记录完毕的时 间大约为（ ）
A、5分钟内 B、10分钟内
答错了，再来一次
C、20分钟内
D、30分钟内
答对了，点击此处进入下一题
仪器分析
课堂练习
3、气化室温度要求比柱温高（
A、50℃ B、100℃
答错了，再来一次
）
C、200℃
D、200℃以上
答对了，点击此处进入下一题
气相色谱法
仪器分析
仪器分析
学习目标
1．了解气相色谱仪的组成系统及作用；
2．熟悉气相色谱仪常用检测器的结构、工作 原理和应用； 3．理解气相色谱仪固定相的作用、固定液的 分类、操作条件的选择； 4．了解毛细管柱的特点和类型。
仪器分析
引言：什么是气相色谱？有哪些特点？
1．分离效能高； 2．灵敏度高 ； 3．样品用量少 ； 4．分析速度快，操作简便； 5．应用范围广 ；
仪器分析
二、液体固定相
（二）载体 载体的特点：①具有多孔性；②化学惰性 ③热稳定性好；④具有一定的机械强度 硅藻土类载体 红色载体：适用于涂渍高含量固定液，分 离非极性化合物。 白色载体：适用于涂渍低含量固定液，分 离极性化合物。
仪器分析
三、聚合物固定相
气相色谱分析
2021/8/1
5
1.色谱法概述
色谱法是一种分离技术。在分析化学 领域中是一种新型的分离分析方法。 气相色谱是色谱中普遍使用的一种。
2021/8/1
6
1.1 色谱法的产生和发展
俄 国 植 物 学 家 Tsweet 发 明 的 方 法后来被称为“经典液相色谱 法”。 （1906年） 所使用的玻璃管称为色谱柱。 管内的碳酸钙填充物称为固定 相。 淋洗液称为流动相或淋洗剂。 混合物中的各组分被称为溶质。
2021/8/1
7
❖色谱法普遍用来分离无色物质，但色谱法 这个名称一直被沿用下来。
❖1941年Martin和Synge 发现了液-液（分配）
色谱法，阐述了气-固吸附色谱原理，提出 气-液色谱法设想； (1952 年诺贝尔化学奖)
❖色谱学成为分析化学的重要分支学科，则 是以气相色谱的产生、发展为标志。
内径细 0.1-0.5mm 柱长 50-300m/常用石英
毛细管柱
2021/8/1
22
2.5 检测系统
➢检测器、控温装置 ➢将经色谱柱分离后的各组分按其特性及
含量转化为相应的电讯号。
➢根据检测原理不同，浓度型、质量型
➢浓度型：热导池、电子捕获检测器 ➢质量型：氢火焰离子化、火焰光度检测
器
2021/8/1
2021/8/1
3
第 一 1 色谱法概述 章 2 气相色谱仪
气 3 气相色谱分析理论基础
相 色
4 分离条件的选择
谱 5 检测器
分 析
6 定性定量方法
2021/8/1
4
主要参考书目
❖ 仪器分析，朱明华，高等教育出版社 ❖ 现代仪器分析，杜廷发，国防科技大学
气相色谱分析法
3. 分配比(容量因子)k 分配比(容量因子)k 在实际工作中,也常用分配比来表征色谱分配 在实际工作中, 平衡过程.分配比是指,在一定温度下, 平衡过程.分配比是指,在一定温度下,组分在两 相间分配达到平衡时的质量比: 相间分配达到平衡时的质量比:
组分在固定相中的质量 ms k= = 组分在流动相中的质量mM
色谱法: 又称色层法或层析法,是一种 色谱法: 物理化学分析方法,它利用不同溶质(样 品)与固定相和流动相之间的作用力(分 配,吸附,离子交换等)的差别,当两相 做相对移动时,使得各组分按一定顺序从 固定相中流出,实现混合物中各组分的分 离.
2. 色谱法分类
流动相为气体( (1)气相色谱:流动相为气体(称为载气). 气相色谱 流动相为气体 称为载气) 按分离柱不同可分为:填充柱色谱和毛细管柱色谱; 按分离柱不同可分为:填充柱色谱和毛细管柱色谱; 按固定相的不同又分为: 按固定相的不同又分为:气固色谱和气液色谱
组分在固定相中的浓度 cs K= = 组分在流动相中的浓度 cM
分配系数是色谱分离的依据. 分配系数是色谱分离的依据.
分配系数 K 的讨论
组分在固定相中的浓度 K= 组分在流动相中的浓度
一定温度下,组分的分配系数 越大,出峰越慢; 一定温度下,组分的分配系数K越大 出峰越慢; 越大,
试样一定时,K主要取决于固定相性质; 试样一定时, 主要取决于固定相性质 主要取决于固定相性质; 试样一定时 每个组份在各种固定相上的分配系数 不同; 每个组份在各种固定相上的分配系数K不同 每个组份在各种固定相上的分配系数 不同; 选择适宜的固定相可改善分离效果; 选择适宜的固定相可改善分离效果; 选择适宜的固定相可改善分离效果 试样中的各组分具有不同的 值是分离的基础; 试样中的各组分具有不同的K值是分离的基础 试样中的各组分具有不同的 值是分离的基础; 某组分的 = 0时,即不被固定相保留,最先流出. 某组分的K 某组分的 时 即不被固定相保留,最先流出.
仪器分析气相色谱法
仪器分析气相色谱法气相色谱法（Gas Chromatography，GC）是一种常用的分析技术，在化学、生物、环境等领域中广泛应用。
该技术通过样品在气相色谱柱中的分离和检测，可以对复杂的混合物进行分析和定量。
本文将介绍气相色谱法的基本原理、仪器分析方法以及应用领域。
一、气相色谱法的基本原理气相色谱法是一种层析技术，原理是通过样品在一个固定相（色谱柱内涂层的液体或固体）和一个惰性气体流动的气相之间的分配来进行分离。
在气相色谱仪中，样品通过进样口被注入到气相色谱柱中，柱温控制使得样品能够在柱内发生分离。
分离后的组分通过检测器检测，得到相应的信号图谱。
气相色谱法的分离机理有吸附、分配、离子交换、凝聚相分离等方式。
其中最常用的是吸附分离，即通过固定相对不同组分的吸附性能进行选择性分离。
二、气相色谱仪的基本组成及原理气相色谱仪主要由进样系统、色谱柱、载气系统、检测器和数据处理系统等部分组成。
进样系统用于将样品引入到气相色谱柱中，色谱柱进行分离，载气系统用于将惰性气体送入色谱柱以推动样品的迁移，检测器用于检测组分的信号，数据处理系统则用于对检测信号进行分析和处理。
在气相色谱仪中，进样系统的关键部分是进样口、进样器和进样针。
色谱柱是气相色谱法中的核心装置，决定了样品的分离效果。
检测器根据不同的检测原理可以分为不同种类，如火焰光度检测器（FID）、电子捕获检测器（ECD）、氮磷检测器（NPD）等。
三、气相色谱法的应用领域气相色谱法广泛应用于化学、生物、环境等领域。
在化学领域，气相色谱法可用于研究化合物的结构和性质、分析有机物、无机物等；在生物领域，可以用于检测生物样品中的氨基酸、脂肪酸、激素等；在环境领域，可用于监测空气、水、土壤中的有机物、农药、挥发性物质等。
总之，气相色谱法是一种重要的分析技术，具有高分析效率、分辨率高、样品消耗少等优点，被广泛应用于各个领域。
通过不断改进仪器设备和方法，气相色谱法将在未来的研究中发挥更重要的作用。
仪器分析-气相色谱法
性质相近时，分子间的作用力就越大，分配系数大， 组分的保留时间长，有利于分离
➢被测组分为非极性:选用角鲨烷、阿皮松等非极性固定液， 出峰顺序为组分的沸点高低，低的先流出
➢分离强极性物质: 选用强极性固定液， 组分按极性从 小到大的顺序先后流出色谱柱
➢能形成氢键的试样，如醇、酚、胺和水等: 选用氢键型 固定液，如聚乙二醇—2000
1、柱长的选择
增加柱长可使理论塔板数增大，但同时使峰宽加 大，分析时间延长。柱长选择以使组分能完全分离， 分离度达到所期望的值为准。
2、载气及其流速的选择
曲线的最低点，塔板高度H最小，柱效最高，其相应 的流速是最佳流速。
3、柱温的选择
提高柱温可使气相、液相传质速率加快，有利于 降低塔板高度，改善柱效。
AC-1毛细管柱
色谱柱炉 气化室 检测器 温度控制方式:恒温 程序升温: 在一个分析周期内柱温随时间由低温向高温作
线性或非线性变化。
色谱柱分离后的组分按时间及其浓度或质量的变化， 转化成易于测量的电信号, 得到该混合样品的色谱流 出曲线及定性和定量信息。
菊酯类气雾杀虫剂色谱图
一、两组分的分配系数差异要大，填充柱γ2，1≥1.15 才能分开 二、稳定性好、沸点高、挥发性小，不气液色谱固定相
填充柱
2、毛细管柱——空心柱
涂壁空心柱是将固定液均匀地涂在内径0.l～0.5mm的 毛细管内壁而成，毛细管材料可以是不锈钢，玻璃或石英。
毛细管色谱柱渗透性好，传质阻力小，而柱子可以做 到长几十米。与填充往相比，其分离效率高（理论塔板数 可达106）、分析速度快、样品用量小，但柱容量低、要求 检测器的灵敏度高，并且制备较难。
含碳有机物在氢气和空气火焰中燃烧产生离子，在 外加的电场作用下，使离子形成离子流，产生电信号。
生物分析实验三_气相色谱
• 四.中药及其制剂的含量测定
• 相色谱法为中药制剂分析得常规分析方法，主要用于测定制剂中含挥发油及其他挥发 性组分的含量，如冰片、桉叶素、樟脑、厚朴酚、丁香酚、龙脑等；还可用于中药及 其制剂中含水量或含醇量的测定，如天麻丸、六神丸、人丹等制剂中含水量和藿香正 气水含醇量的测定
logo
本次课题结束，谢谢
课本上的应用
• 一.药物的杂质检查：
• 气相色谱法用来测定药物中挥发性的杂质，特别是药物中的残留溶剂的检查，各国药 典均规定采用气相色谱法
• 二.药物的定量分析
• 注入进样口的的供试品被加热气化，并被载气带入色谱柱进行分离，各组分先后进入 检测器，色谱信号用记录仪、积分仪或数据处理系统记录
• 三.维生素E的含量测定
logo
药物分析
气相色谱
内容简要
• 气相色谱概念及原理 • 气相色谱仪 • 气相色谱的应用优化 • 气相色谱的图谱分析 • 气相色谱的优缺点 • 气相色谱的课本应用
气相色谱
• 定义：气相色谱法（gas chromatography 简称GC）是色谱法的一种。色谱法中有两 个相，一个相是流动相，另一个相是固定 相。如果用液体作流动相，就叫液相色谱，
• 当线速u较小时，分子扩散项B/u是影响板 高的主要因素，宜选择相对分子质量较大 的载气（N2，Ar），以使组分在载气中有 较小的扩散系数。
• 当线速u较大时，传质阻力项Cu起主导作用， 宜选择相对分子质量小的载气(H2,He)，使 组分有较大的扩散系数，减小传质阻力， 提高柱效.
柱直温度及颗粒的优化
的含量 峰面 积
现代生物仪器分析第五章气相色谱法
一、气相色谱分离过程和原理
分离过程： 待测样品被注入到气化室蒸发为气体，以惰
性气体（指不与待测物反应的气体，只起运载蒸 汽样品的作用，也称载气）将待测物样品蒸汽带 入柱内分离。 分离原理：
是基于待测物在气相和固定相之间的吸附-脱 附（气固色谱）和分配（气液色谱）来实现的。 因此可将气相色谱分为气固色谱和气液色谱。
(21).在氢发焰射极检和测收器集极的之结间构
加有一定的直流电压（100— 300V）构成一个外加电场。
(2) 氢焰检测器需要用到三 种气体：
N2 ：载气携带试样组分； H2 ：为燃气； 空气：助燃气。
使用时需要调整三者的比 例关系，检测器灵敏度达到最 佳。
3. 氢焰检测器的原理
(1)当含有有机物 CnHm的载气由喷嘴喷出进 入火焰时，在C层发生裂解反应产生自由基 ：
3. 影响热导检测器灵敏度的因素
①桥路电流I ： I，钨丝的温度 ，钨丝与池体之间的
温差，有利于热传导，检测器灵敏度提高。检测器的响应 值S ∝ I3，但稳定性下降，基线不稳。桥路电流太高时，还 可能造成钨丝烧坏。
②池体温度：池体温度与钨丝温度相差越大，越有利
于热传导，检测器的灵敏度也就越高，但池体温度不能低于 分离柱温度，以防止试样组分在检测器中冷凝。
色谱峰
100
nC
0 0
2
1 3
Column ： CarboPac PA10 Eluent : 18 mM NaOH Flow rate: 1 mL/min Detection: Pulsed amperometry,
Gold electrodes
45 6
第五章-色谱分析法概论
Fc:流动相平均体积流速,（单位:cm3·min-1）.
(5) 保留体积VR
指从进样开始到被测组分在柱后出现浓度极大点时所通过 的流动相的体积。保留时间与保留体积关系：
VR = Fc·tR (6)调整保留体积VR
某组分的保留体积扣除死体积后，称为该组分的调整保留体 积。
VR = VR VM = tR Fc
3. 保留值与容量因子的关系
k' K1KVs KVs
Vm VM
将色谱过程基本方程代入：
k' VR VM Vs
Vs VM
可得： k' VRVMVR ' tR ' tRtM
VM VM tM tM
将该式改为： VRVM(1k')
tRtM(1k')
tR
L u
(1
k
')
4.相对保留值 2 ,1
某组分2的调整保留值与组分1的调整保留值之比，称为相对
取决于组分在固定相上的热力学性质。
2、分离度的定义
分离度又叫分辨率或分辨度，既能反映柱效率又能反映选择
性的指标，是衡量分离效能的总指标。
定义：
Rs
1 2
{ 根据流动相的
气相色谱(GC) 气-液色谱(GLC)
物态可分为
液相色谱(LC) 液-固色谱(LSC)
液-液色谱(LLC)
按固定相的固 定方式分类
填充柱色谱 柱色谱 毛细管柱色谱
平板色谱 纸色谱 薄层色谱
平板色谱
根据分离机理 可分为
吸附色谱 分配色谱 离子交换色谱 排阻色谱
色谱法的特点和应用
1.分离效能高 2.灵敏度高 可检测10-11~10-13g,适于痕量分析.色
气相色谱法
气相色谱一、原理GC主要是利用物质的沸点、极性及吸附性质的差异来实现混合物的分离，其过程如图气相分析流程图所示。
待分析样品在汽化室汽化后被惰性气体（即载气，也叫流动相）带入色谱柱，柱内含有液体或固体流动相，由于样品中各组分的沸点、极性或吸附性能不同，每种组分都倾向于在流动相和固定相之间形成分配或吸附平衡。
但由于载气是流动的，这种平衡实际上很难建立起来。
也正是由于载气的流动，使样品组分在运动中进行反复多次的分配或吸附/解吸附，结果是在载气中浓度大的组分先流出色谱柱，而在固定相中分配浓度大的组分后流出。
当组分流出色谱柱后，立即进入检测器。
检测器能够将样品组分的与否转变为电信号，而电信号的大小与被测组分的量或浓度成正比。
当将这些信号放大并记录下来时，就是气相色谱图了。
二、气相色谱流程载气由高压钢瓶中流出，经减压阀降压到所需压力后，通过净化干燥管使载气净化，再经稳压阀和转子流量计后，以稳定的压力、恒定的速度流经气化室与气化的样品混合，将样品气体带入色谱柱中进行分离。
分离后的各组分随着载气先后流入检测器，然后载气放空。
检测器将物质的浓度或质量的变化转变为一定的电信号，经放大后在记录仪上记录下来，就得到色谱流出曲线。
根据色谱流出曲线上得到的每个峰的保留时间，可以进行定性分析，根据峰面积或峰高的大小，可以进行定量分析。
三、气相色谱仪由以下五大系统组成：气路系统、进样系统、分离系统、温控系统、检测记录系统。
组分能否分开，关键在于色谱柱；分离后组分能否鉴定出来则在于检测器，所以分离系统和检测系统是仪器的核心。
气相色谱仪目前有很多种检测器，其中常用的检测器是：氢火焰离子化检测器（FID）热导检测器（TCD) 氮磷检测器（NPD）火焰光度检测器（FPD）电子捕获检测器（ECD)等类型四、气相色谱常规的步骤：1、样品的来源和预处理方法GC能直接分析的样品通常是气体或液体，固体样品在分析前应当溶解在适当的溶剂中，而且还要保证样品中不含GC不能分析的组分（如无机盐），可能会损坏色谱柱的组分。
