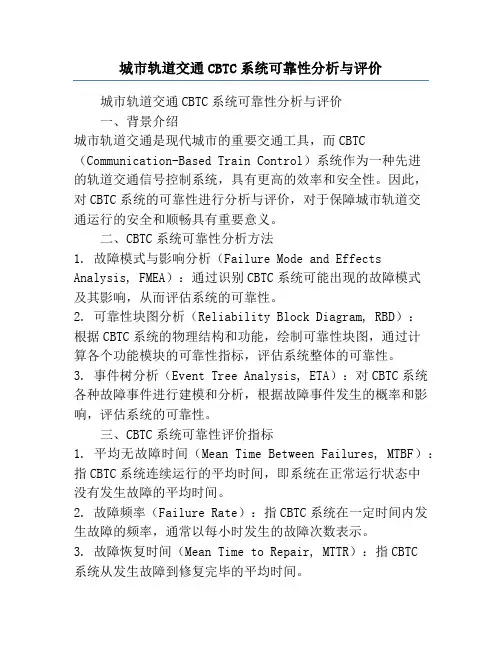

城市轨道交通CBTC系统可靠性分析与评价
城市轨道交通CBTC系统可靠性分析与评价城市轨道交通CBTC系统可靠性分析与评价一、背景介绍城市轨道交通是现代城市的重要交通工具，而CBTC （Communication-Based Train Control）系统作为一种先进的轨道交通信号控制系统，具有更高的效率和安全性。
因此，对CBTC系统的可靠性进行分析与评价，对于保障城市轨道交通运行的安全和顺畅具有重要意义。
二、CBTC系统可靠性分析方法1. 故障模式与影响分析（Failure Mode and Effects Analysis, FMEA）：通过识别CBTC系统可能出现的故障模式及其影响，从而评估系统的可靠性。
2. 可靠性块图分析（Reliability Block Diagram, RBD）：根据CBTC系统的物理结构和功能，绘制可靠性块图，通过计算各个功能模块的可靠性指标，评估系统整体的可靠性。
3. 事件树分析（Event Tree Analysis, ETA）：对CBTC系统各种故障事件进行建模和分析，根据故障事件发生的概率和影响，评估系统的可靠性。
三、CBTC系统可靠性评价指标1. 平均无故障时间（Mean Time Between Failures, MTBF）：指CBTC系统连续运行的平均时间，即系统在正常运行状态中没有发生故障的平均时间。
2. 故障频率（Failure Rate）：指CBTC系统在一定时间内发生故障的频率，通常以每小时发生的故障次数表示。
3. 故障恢复时间（Mean Time to Repair, MTTR）：指CBTC系统从发生故障到修复完毕的平均时间。
四、CBTC系统可靠性评价案例分析以某城市A地铁线的CBTC系统为例进行可靠性评价。
首先，进行故障模式与影响分析，识别系统可能的故障模式。
然后，绘制CBTC系统的可靠性块图，计算各个功能模块的可靠性指标。
最后，通过事件树分析，建立CBTC系统故障事件的概率模型，从而评估系统的整体可靠性。
城市轨道交通信号CBTC系统控制探讨
城市轨道交通信号CBTC系统控制探讨CBTC（连续列车控制）是一种城市轨道交通系统，它可以实现更高的列车数量和更高的安全性。
在CBTC系统中，列车和信号系统之间的通信是通过无线信号进行的，从而实现列车位置和速度的精确定位和控制。
它比传统的信号系统要高效和准确得多，因此，它已经成为许多城市轨道交通的首选系统。
CBTC系统通常包括多个主要部分，其中包括车辆单元、信号控制器、旁路系统等。
车辆单元包括列车上的组成部分，例如轮轴计数器、列车位置和速度传感器、以及控制器和信号接口。
信号控制器是CBTC系统的核心部分，它是一个高度可编程的控制器，用于控制列车的位置和速度。
在CBTC系统中，车辆和信号系统之间的通信是通过无线信号实现的。
列车上的轮轴计数器使用雷达测距技术，将车辆位置和速度信息传送给信号控制器。
信号控制器通过计算车辆的位置和速度，同时考虑列车的大小和形状等因素，以确定最佳速度和路径，从而提高列车的安全和运行效率。
随着CBTC系统越来越普及，在CBTC系统控制方面面临的挑战也越来越多。
其中一些挑战包括信号干扰、环境条件和数据传输错误等。
此外，CBTC系统也需要提高可靠性和安全性，以确保顺畅的运营和行驶。
为了克服这些CBTC系统控制中的挑战，需要采用一系列创新技术和措施。
例如，可以使用先进的信号控制器，并且采取多种信息技术和通信协议来保证数据传输的准确性和稳定性。
此外，也可以采取预测控制或强化学习等方法，以预测车辆行驶的情况，从而实现更为精准和高效的控制。
总的来说，CBTC系统是城市轨道交通的一个重要发展方向。
通过不断地研究和探索，可以不断提高CBTC系统的性能和效率，为城市轨道交通带来更高的安全性和可靠性。
CBTC安全制动模型
CBTC安全制动模型
一、模型介绍
CBTC安全制动模型取自于IEEE1474.1，用于计算列车之间的安全制动距离。
典型的安全制动模型如图1-1所示。
1-1 安全制动模型
根据IEEE中的定义，安全制动模型要考虑以下情况：
a) 前方列车位置的不确定性（包括后遛的最大距离）
b) 后方列车的位置不确定性
c) 列车长度
d) 列车配置
e) CBTC系统能够容许的超速
f) CBTC系统速度测量的最大误差
g) CBTC系统的反应时间和延迟时间
h) 当检测到列车超速时，列车的紧急制动加速度
i) 当检测到列车超速后，CBTC系统切断牵引力和采取紧急制动的最大反应时间
j) 紧急制动曲线(GEBR)
k) 线路坡度。
列车运行自动控制系统—CBTC系统
2. 区域控制器 ZC
ZC接收其控制范围内列车车载设备无线传输的所有列车位置 信息；根据联锁系统报告的信号设备状态信息及所辖区域内轨道 障碍物的位置，为向所辖区域内后续的所有列车计算各自的移动 授权。 ZC同时对线路的临时限速进行管理控制。 ZC还负责对相邻ZC的移动授权请求做出响应，完成列车从一 个区域到另一个区域的交接。
列车定位过程分为两个：列车位置初始化和列车位置信息更新。
➢列车根据检测到第一个无源定位信标作为列车初始位置， 其中检测是通过信标检测列车上的天线位置实现。然后根据 第二个检测的无源定位信标确定列车的行进方向。即列车根 据检测到的两个连续无源定位信标建立列车位置和方向。 ➢列车根据测速测距功能计算出的列车位移，在列车先前建 立的位置基础上持续更新位置。 ➢列车会根据后续检测到的无源定位信标更新校准列车位置。
2. ZC切换原理
当列车正常运行到达当前 受控ZC管辖边界时，如确 认列车满足切换条件，开始 与相邻管辖区的ZC进行信 息交互，当列车越过边界后 将尝试与相邻ZC建立控制 关系，并与运行出清的ZC 解除控制关系。
ZC只能授予列车在其辖 区内活动的权限。当列车 MA延伸到地面ATP边界时， ZC会请求相邻的ZC为该列 车计算MA。
城市轨道交通CBTC系统仿真实验室设计
城市轨道交通CBTC系统仿真实验室设计
本文设计了一套城市轨道交通CBTC系统仿真实验室，旨在为CBTC系统的性能评估和
优化提供实验平台。
仿真实验室由列车模型、轨道模型、通讯模型和控制算法构成。
其中
列车模型和轨道模型是仿真实验的基础，通讯和控制算法则是CBTC系统的核心部分。
一、列车模型
列车模型是CBTC系统仿真实验室的重要组成部分。
列车模型的质量和准确性直接影响CBTC系统仿真实验结果的可信度。
在列车模型设计中，需要考虑列车的物理特性、运动特性和控制特性。
列车物理特性包括列车的长度、宽度、高度、质量、空气阻力、惯性等参数；列车运动特性包括列车的加速度、速度、位置等参数；列车控制特性包括列车的制动、加速、转弯等控制参数。
二、轨道模型
三、通讯模型
通讯模型是CBTC系统仿真实验室的核心部分。
CBTC系统中的车辆和控制中心之间通
过无线信号传输实现无线通讯，通讯模型可以模拟这种无线通讯过程。
通讯模型的设计需
要考虑使用的通讯技术、数据传输速率、传输距离等参数。
同时还需要考虑通讯过程中可
能出现的噪声、干扰等因素。
四、控制算法
控制算法是CBTC系统的核心部分。
CBTC系统需要实现列车的自动驾驶，提高运输效
率和安全性。
控制算法的设计需要考虑列车的运行状态、障碍物情况、速度、位置等信息，通过先进的控制策略实现列车的自动驾驶。
在控制算法设计过程中，需要考虑CBTC系统的实现策略、控制周期、控制算法等参数。
典型的CBTC系统安全制动模型
光电技术与智能控制教育部重点实验室IEEE1474.1-2004 作业（2）Annex BExample functional block diagram for a typical CBTC system典型的CBTC系统结构框图｛Annex DTypical safe braking model 典型的安全制动模型※一个典型的CBTC系统安全制动模型如下图所示。
应当指出的是，下图并不是按比例绘制的。
这个简单的示意图，能够帮助我们对典型的CBTC安全制动模型的理解。
还应当指出的是，安全制动级数需要根据具体轨道线路情况进行调整。
在图中紧急制动曲线是以最坏的情况进行绘制的，为开环。
列车速度在A TP的防护下，这种速度曲线必须始终低于安全的速度曲线，如其中速度高于该临界安全的速度就被认为列车可能发生危险（出轨或碰撞），则启动紧急制动。
在这个模型中，安全因素是在绘制紧急制动曲线就考虑了（列车位置的不确定性），其他附加的测量误差也纳入在了CBTC系统安全制动曲线的设计中，所以并不需要添加额外的安全冗余。
ATP超速防护曲线是速度—距离曲线，如果A TP子系统检测到所测得的速度超过该曲线，就会发起紧急制动应用，直至列车速度等于或低于紧急制动曲线。
※A——列车系统反应时间。
从列车应该输出制动到设备真正输出控制命令之间有一定时间延迟。
这段是在反应时间内，走过的距离。
※B——失控加速过程。
列控系统输出制动命令到切除牵引力之间还有一定的延续时间，在最不利情况下列车在这个过程中以最大加速度运行。
※C——牵引力切断过程和惰性过程。
牵引力由最大到零的过程。
※D——制动建立过程。
制动由开始制动到完全实施制动的过程。
车载ATP安全制动曲线由GEBR制动曲线和A TP紧急制动触发曲线组成。
GEBR制动曲线是根据GEBR计算得出的，而A TP紧急制动触发曲线则是根据GEBR制动曲线计算出来的。
GEBR是指综合一系列环境条件和列车运行条件确定最坏情况下制动设备失效时，列车在正线行驶所达到的最小紧急制动水平，其中包括对最大载客量（合理的冰雪路面条件）、最小黏着力和最大顺风等因素的考虑。
