金属的电沉积过程
金属的电沉积过程课件
金属的电沉积过程课 件
REPORTING
目录
• 电沉积过程简介 • 电沉积的物理化学基础 • 电沉积的工艺与参数 • 电沉积的设备与装置 • 电沉积的实践与应用 • 电沉积过程的优化与控制
PART 01
电沉积过程简介
定义与原理
定义
电沉积是一种通过电解液中的金 属离子在阴极上还原并沉积成金 属的过程。
电解液浓度
浓度对电沉积过程有重要 影响，过高或过低的浓度 可能导致沉积不均匀或无 法进行沉积。
添加剂使用
为了改善电沉积效果，有 时需要添加一些添加剂， 如稳定剂、光亮剂等。
电沉积的工艺条件
电流密度
电流密度的大小直接影响 沉积速率和沉积物的质量 ，需要根据实际情况进行 调整。
温度
温度对电沉积过程有一定 影响，过高或过低的温度 可能导致沉积不均匀或无 法进行沉积。
时间
电沉积时间的长短会影响 沉积层的厚度和致密性， 需要根据实际需求进行控 制。
电沉积参数的影响
电流密度对沉积层质量的影响
01
电流密度过小会导致沉积速率慢，过大则可能导致烧焦或气孔
等缺陷。
温度对沉积层质量的影响
02
温度过高可能导致金属离子水解，过低则可能导致沉积不均匀
。
时间对沉积层质量的影响
03
时间过长可能导致过度沉积或偏析，过短则可能导致沉积不完
金属离子的还原过程
还原反应
在电流的作用下，金属离子获得电子，从阳离子变为金属原子。
形核与生长
新形成的金属原子聚集形成晶核，随后晶核不断生长，形成金属沉积层。
PART 03
电沉积的工艺与参数
电解液的选择与制备
第九章_金属的电沉积过程要点
有不同配位数的各种络离子都有，其浓度
也不相同。
2、金属络离子阴极还原机理
（2）配位数较低、浓度适中的络离子在电极 上得到电子而还原。 原因：配位数低，还原所需的能量小； 浓度适中，才能有一定的量。
2、金属络离子阴极还原机理
（3）当有两种络合剂存在，而一种络离子 又比另一种络离子容易放电，则在表面转 化步骤之前，还要经过不同类型配位体的 交换过程。
衡电位，并获得一定过电位。
一、金属离子从水溶液中阴极还原的 可能性
2、某金属在阴极析出的充分条件： 溶液中其他粒子不会优于该金属在阴极上 首先析出。 例如：金属离子还原电位比氢离子还原电 位更负，则氢在电极 上优先大量析出，金 属就很难沉积出来。
一、金属离子从水溶液中阴极还原的 可能性
3、从周期表中的位置，判断金属离子从水 溶液中还原的可能性：
（从难放电的络离子形式转变为易放电的络 离子形式。）
2、金属络离子阴极还原机理
• 例如：氰化镀锌溶液中存在两种络合剂， NaCN 、NaOH 其阴极还原过程如下：
2 Zn(CN ) 2 4 OH Zn ( OH ) 4 CN 配位体交换 4 4 Zn(OH ) 2 Zn ( OH ) 2 OH 4 2 Zn(OH ) 2 2e Zn(OH ) 2 2吸附 Zn(OH ) 2 Zn 2 OH 2吸附 晶格中
第九章 金属的电沉积过程
定义：通过电解的方法，在电解池阴极
上，金属离子通过还原反应和电结晶过
程在固体表面生成金属层。
目的：改变固体材料的表面性能或制取 特定成分和性能的金属材料。
第九章 金属的电沉积过程
§9.1 金属电沉积的基本历程和特点 §9.2 金属的阴极还原过程 §9.3 金属的电结晶过程
金属电沉积过程
金属电沉积过程嘿，咱今儿就来唠唠这金属电沉积过程。
你说这金属电沉积，就像是一场奇妙的魔法表演！想象一下啊，金属离子就像是一群调皮的小精灵，在溶液里欢快地游来游去。
而电呢，就像是那神奇的魔法棒，给这些小精灵施了魔法，让它们乖乖地在电极上聚集、沉积。
那这个过程是咋回事呢？简单来说，就是金属离子在电场的作用下，从溶液里跑出来，然后在电极上形成一层金属镀层。
这就好比是盖房子，那些金属离子就是一砖一瓦，一点点地堆积起来，最后就建成了漂亮坚固的金属层。
这过程可不简单呐！就说这金属离子吧，它们得有合适的条件才能乖乖听话。
要是溶液的成分不对，或者电流、电压不合适，那它们可就不乐意好好沉积啦，要么沉积得不均匀，要么干脆就不沉积。
这就像小孩子挑食一样，得给它们合适的“食物”，它们才会茁壮成长。
而且啊，这电极也很关键呢！就好像舞台对于演员一样重要。
要是电极的表面不光滑，或者有杂质，那金属沉积上去也不会好看，就像一件衣服上有了污渍，多难看呀！所以电极得好好准备，给金属离子一个舒适的“家”。
在这个过程中，时间也是个重要的因素。
沉积的时间短了，那金属层可能就薄薄的，不结实；时间长了呢，又可能会浪费电，还可能会出现一些意想不到的问题。
这就跟做饭似的，火候和时间都得掌握好，不然做出来的菜可就不好吃啦！那金属电沉积有啥用呢？用处可大啦！比如说可以用来电镀，让一些普通的金属制品变得闪闪发光，像新的一样。
还可以用来制造电池呀，那些小小的电池里可都有金属电沉积的功劳呢！咱再想想，要是没有金属电沉积，那我们的生活得少多少乐趣和便利呀！那些漂亮的首饰、精致的电子产品，可能都不会是现在这个样子。
所以说呀，这金属电沉积虽然看不见摸不着，但它却在默默地为我们的生活做贡献呢！你说这金属电沉积是不是很神奇？是不是很值得我们去深入了解和研究？我觉得呀，这就是科学的魅力，小小的一个过程，却蕴含着大大的学问。
咱们可得好好探索，说不定还能发现更多有趣的东西呢！这金属电沉积，真的就像是一个神秘的宝藏，等着我们去挖掘呢！。
电化学第九章金属的电沉积过程
添加剂的影响
添加剂可以改变溶液的电导率、界面张力和金属离子的还原过程，从而影响电沉 积过程。
常用的添加剂包括络合剂、缓冲剂、表面活性剂等。
温度的影响
温度可以影响电沉积过程的反应速率和产物形貌，通常随着温度的升高，电沉积速率加快。
但温度过高可能导致析出金属结构松散和溶液中气体的大量析出。
04
CATALOGUE
总结词
镀镍是一种具有优良防腐蚀性能的金属 电沉积技术，具有较低的孔隙率和较高 的硬度和耐磨性。
VS
详细描述
镀镍层呈银白色，具有良好的抗腐蚀和抗 磨损性能，广泛应用于电子、电力、石油 化工和航空航天等领域。在镀镍过程中， 应控制电流密度、电镀液成分和温度等参 数，以确保获得高质量的镀层。
镀金
总结词
镀金是一种具有优良导电性能和抗氧化性能 的金属电沉积技术，具有美观的外观和良好 的延展性。
电化学第九章金属 的电沉积过程
目录
• 电沉积过程的基本原理 • 金属电沉积的种类与特性 • 电沉积过程的影响因素 • 电沉积的应用领域 • 电沉积技术的发展趋势与展望
01
CATALOGUE
电沉积过程的基本原理
电沉积的定义
总结词
电沉积是指通过在电解液中施加电流，使金属离子还原并沉积在阴极表面上的过程。
03
CATALOGUE
电沉积过程的影响因素
金属离子的影响
金属离子浓度
金属离子浓度越高，电沉积速率越快，但过高的浓度可能导致析 出金属颗粒粗大。
络合剂
络合剂可以控制金属离子的水解和聚合，从而影响电沉积过程。
金属离子的电荷和半径
金属离电沉积过程。
流电沉积和脉冲电沉积。
电沉积的物理化学基础
应用电化学41金属电沉积和电镀原理ppt课件
2）络离子的还原
设 氰化物镀铜电解液基本组成
CuCN 35g/L（0.4 mol/L） NaCN 48g/L （1.0 mol/L） Cu＋ 与CN－形成的络离子可能有[Cu(CN)2]-、 [Cu(CN)3]2-、 [Cu(CN)4]3-等不同形式，认为主要存在形式是[Cu(CN)3]2其在水中的电离平衡为：[Cu(CN)3]2-＝Cu＋＋3CN－
阴极性镀层 当镀层与基体金属形成腐蚀电池时，镀层因电位比基体更
正，基体金属首先受到腐蚀溶解，这时镀层为阴极性镀层。 阴极性镀层仅能对基体起到机械保护作用，不能起到电化
学保护作用，如：
铁上镀Sn： Sn2 /Sn －0.14V Fe2 /Fe －0.44V?
形成腐蚀电池时，Sn为阴极，Fe为阳极
(4) 电铸
提纯金属或湿法冶金
(5) 电加工 某些精密的零件，机械加工困难，可采用电加
工成型技术
(6) 表面处理 制备特殊用途材料如发泡镍、中空镍纤维等
(7) 高科技 如电沉积法制备一维纳米线
(8) 材料制备 制备催化材料、复合材料、金属膜材料等
常规电镀对电镀层的基本要求： 通常对电镀层要求：
镀层与基体结合牢固，一定的厚度及厚度均匀 镀层结构致密、孔隙率小等。 进一步要求：镀层内应力小、柔韧性好、有一定的硬度、
自行车轮镀铜镍铬； 吊灯等灯具电镀仿金镀层或仿银镀层； 仪器仪表盘装饰性电镀缎面镍；
功能性镀层 功能性镀层是具有特定功能和特定意义的镀层， 通常是只对 某一种零件和某一种特殊使用条件下所要求的特殊功能，因 此功能性镀层包括的项目较多，而且随着技术的发展和应用 的开发，今后还会越来越多，如： •耐磨镀层： 提高零件的表面硬度，增加抗磨损性能（如直 轴、曲轴、气缸， 纺织机械中的各种辊桶镀硬铬或喷涂陶磁 微粒）； •减磨镀层： 多用于滑动接触面，需要电镀韧性好的金属， 如轴瓦，轴套等镀Sn、Pb-Sn、Pb-In等；

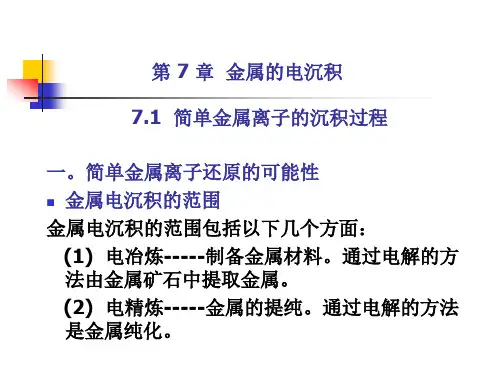

金属的电沉积
(P83)
由此我们可以得出络合离子的直接还原理论的结 论是：络合物的电解液中，在阴极上直接放电的 络合离子既不是简单的金属离子，也不是浓度最 大的具有特征配位数的络合离子，而是配位数较 低、且浓度适中的络合离子。 关于络合离子的直接还原理论，我们可以通过以 下几方面作进一步的阐述： 为什么不是配位数较高的络合离子放电？ (1) 配位体和金属离子形成络合离子以后，使得
考虑了未通电时络合离子的离解平衡反应，而没 有考虑到通电以后电极反应的特征。那么，在溶 液中的不同配位数的各种络合离子又是哪一种络 合离子在电极上直接放电呢？例如在碱性镀锌溶 液中，电解液的组成主要是ZnO和NaOH，OH-离 子和Zn2+离子形成络合物的形式有以下几种：
Zn2+ + OH- Zn(OH)+ + OH- Zn(OH)2 Zn(OH)2 + OH- Zn(OH)3- + OH- Zn(OH)4当OH-离子的浓度比Zn2+离子的浓度大的多时， 锌的氢氧络离子的特征配位数为4，即在碱性镀
[M(H2O)x]n+ + ne = M + xH2O 实际上，它的还原过程是分好几步进行的，具体如
下：
(1) 水合金属离子失去部分水化膜 [M(H2O)x]sn+ [M(H2O)x-y]吸附n+ + yH2O
(2) 电子在电极和离子之间跃迁，生成带有部分 水化层的金属原子
[M(H2O)x-y]吸附n+ +ne = [M(H2O)x-y]吸附 (3) 金属原子失去剩余的水化膜变成金属原子
[M(H2O)x-y]吸附= M原子 + (x-y) H2O M原子 → M晶核 M晶核 → M晶格 上述还原反应的历程实际上只适合一价金属离
电化学第九章 金属的电沉积过程 2012
e 0
平
0.0591 lg x 0.533V n
∴ 移动了-1.289V! K 不稳越小， 平 负移越多。 平 越负，金属阴极还 原的初始析出电位也越负，即从热力学角度还 原反应越难进行。
金属络离子的阴极还原机理
溶液中存在不同配位数的络离子和金属离子， 它们的浓度各不相同，当络合剂浓度较高时， 具有特征配位数的络离子是金属在溶液中的主 要存在形式。 例如：锌酸盐镀锌：络合剂NaOH过量，主 要存在 ZnOH 4 2 ，还存在低浓度的 ZnOH 3 , ZnOH 2 , ZnOH 和少量锌离子等。
第二节金属的阴极还原过程第二节金属的阴极还原过程若电解液中是金属络离子则金属电极的平衡电位会明显负移使金属离子的还原更加困难若阴极还原产物不是纯金属而是合金则由于反应产物中金属的活度比单金属小因而有利于还原反应的实现
第九章 金属的电沉积过程
第一节 金属电沉积的基本历程的特点
一.基本历程 液相传质 前置转化 电荷传递 电结晶
金属络离子的阴极还原机理
多数人认为时配位数较低而浓度适中的络离子放电 （还原）。如上例中的 ZnOH 2 。这是因为 Zn 2 浓度太 小，尽管它脱去水化膜而放电所需活化能最小，也不 可能靠它直接在金属上放电。具有特征配位数的络离 子虽然浓度最高，但其配位数往往是最高或较高，所 处能态较低，还原时要脱去的配位体较多，与其他络 离子相比，放电时需要的活化能也较大，而且这类络 离子往往带负电荷，受界面电场的排斥，所以直接放 电可能性小。而像 ZnOH 配位数较低，还原活化能相 对较小，又有足够的浓度，所以以较高的速度放电。
电结晶形核过程规律
电沉积原理
电沉积原理电沉积是一种利用电流在电极表面沉积金属或合金的方法。
它是通过在电解质溶液中通入电流，使金属离子在电极上还原成金属沉积的过程。
电沉积技术在现代工业生产中得到了广泛应用，广泛用于电镀、电解制氢、电解制氧等领域。
电沉积的原理主要是利用外加电流使金属离子在电极表面还原成金属沉积。
在电沉积过程中，电极上的金属离子在电流的作用下，向电极迁移，并在电极表面还原成金属沉积。
这一过程是通过电化学反应来实现的，其基本原理是电极上的金属离子在电流的作用下发生还原反应，沉积成金属。
电沉积的原理还包括了电沉积速率与电流密度的关系。
电沉积速率与电流密度成正比，即电流密度越大，沉积速率越快。
这是因为电流密度的增加会加快金属离子在电极上的沉积速率，从而提高了电沉积的效率。
另外，电沉积的原理还涉及到电沉积过程中的溶液流动和传质作用。
在电沉积过程中，溶液的流动和传质作用对电沉积的速率和质量起着重要的影响。
溶液的流动可以带走电极表面的氢气和氧气，从而减少了气泡对电沉积的影响；传质作用则可以加快金属离子在电极表面的沉积速率，提高电沉积的效率。
总的来说，电沉积原理是利用电流在电极表面沉积金属或合金的方法。
它是通过在电解质溶液中通入电流，使金属离子在电极上还原成金属沉积的过程。
电沉积技术在现代工业生产中得到了广泛应用，广泛用于电镀、电解制氢、电解制氧等领域。
电沉积的原理主要是利用外加电流使金属离子在电极表面还原成金属沉积，同时还包括了电沉积速率与电流密度的关系以及溶液流动和传质作用对电沉积的影响。
通过对电沉积原理的深入理解，可以更好地掌握电沉积技术，提高生产效率，改善产品质量。
金属氧化物TiO2的电沉积过程
当电流通过电解槽， 当电流通过电解槽，阴极表面发生还原 反应： 反应： 2 H 2O + 2e- ? H 2 2OH 羟基过氧化钛与OH-反应发生水解，在阴 反应发生水解， 羟基过氧化钛与 极表面凝聚为水合过氧化钛， 极表面凝聚为水合过氧化钛，经热处理形成 TiO2薄膜，反应如下： 薄膜，反应如下：
Ti 4 + + H 2O2 + (n - 2) H 2 O ? [Ti (O2 )(OH ) n - 2 ](4 - n ) + nH +
pH<1时 pH<1时，羟基过氧化钛为橙红色单核络合 1<pH<3时 为黄色双核络合物， pH继 物，1<pH<3时，为黄色双核络合物，随pH继 续升高转变成浅黄色多核络合物， 续升高转变成浅黄色多核络合物，最后生成 水合过氧化钛（ 沉淀。 水合过氧化钛（TiO3(H2O)x)沉淀。
二氧化钛薄膜的各种制备方法， 二氧化钛薄膜的各种制备方法，包括基 于溶胶-凝胶的涂层方法、电沉积、 于溶胶-凝胶的涂层方法、电沉积、化学气相 沉积、物理气相沉积、自组装制膜、 沉积、物理气相沉积、自组装制膜、以及喷 雾热分解等方法。 雾热分解等方法。
第三节： 第三节： TiO2薄膜的电沉积
一.电沉积的优势 TiO2薄膜的电沉积制备方法与其它方法 相比，有如下优势: 相比，有如下优势: (l)电沉积是在低温镀液中进行的， (l)电沉积是在低温镀液中进行的，因此 电沉积是在低温镀液中进行的 复合材料涂层不存在残余热应力问题， 复合材料涂层不存在残余热应力问题，有利于 增强基底与涂层之间的结合力; 增强基底与涂层之间的结合力;
Ti2O3
2130
4.6
362.9
TiO
第二章金属电沉积过程中的极化
第二章金属电沉积过程中的极化金属电沉积是在外加电场作用下，将金属离子从溶液中转化成金属膜或金属物体的过程。
在金属电沉积过程中，极化现象是一个重要的现象。
极化是指金属电极在电解质溶液中电化学反应过程中形成电势差，导致电流向相反方向流动的现象。
极化现象可以分为正极化和负极化。
正极化是指电极表面形成了与电流方向相同的极化电位，阻碍了电流的流动。
正极化的主要原因是在电解质溶液中，金属电极表面吸附了反应活性物种，如金属离子和氧化物，形成了阻碍电流传输的物种层。
这种极化效应会使电沉积速率减慢，导致沉积物品质下降。
为了克服正极化，可以通过增加电流密度、提高温度或添加激活物质等方法来降低正极化。
负极化是指电极表面形成了与电流方向相反的极化电位，促进了电流的流动。
负极化的主要原因是在电解质溶液中，金属离子的还原速率大于金属离子的生成速率，导致电极表面形成了过电位，从而促进了电流的流动。
负极化效应可以提高电沉积速度和沉积物品质。
然而，当负极化过大时，可能会导致气泡的生成和沉积物品质下降。
为了控制金属电沉积过程中的极化效应，可以采用以下方法：1.控制电导率：电解质溶液的电导率对极化效应有重要影响。
可以通过调整电解质浓度和温度，以控制电解质的电导率。
较高的电导率有助于减小极化效应。
2.调整电流密度：通过调整电流密度，可以调控极化效应。
较大的电流密度有助于减小正极化，促进负极化。
但是，过大的电流密度可能会导致过极化和沉积物质量下降。
3.控制温度：温度对极化效应有明显影响。
较高的温度有助于减小正极化，促进负极化。
这是因为在较高温度下，溶液中的晶体活性和扩散速率会增加，有利于电流的流动。
4.添加添加剂：在电沉积过程中，可以添加一些特定的添加剂来控制极化效应。
添加剂可以改变溶液的电荷分布，调节极化电位，从而改善电沉积过程。
因为金属电沉积过程中的极化现象对沉积物质量和电化学反应速率有着重要影响，所以在金属电沉积工艺中，需要充分了解和控制极化效应，以获得所需的电沉积效果。
第二章 金属电沉积过程中的极化分析
二、传质控制步骤 在电镀中，由于大量导电盐的加入或其它不
参加电极反应的荷电粒子的存在，一般沉积金属 离子的电迁移可忽略不计。
2）对流：溶液中的反应粒子（或组分）随液体 流动同时进行传递的过程称为对流。
Zn
(CN
)
2 4
4OH
Zn(OH
)
2 4
4CN
Zn(OH)24 2OH Zn(OH)2(吸
一、金属电沉积步骤和稳态过程
2、稳态过程 以上4个步骤的反应速度不一致，但因串联进行，
因此整体反应速度就由四个步骤中最慢的决定，称 该过程中各个步骤的反应速度趋于相等时的状态为 稳态过程，而决定整个反应过程的速度最后的一步 称为“控制步骤”。不同的控制步骤对电沉积的结 果是不相同的，因此掌握“控制步骤”对分析整
二、传质控制步骤
影响沉积金属的质量。 若电极反应为浓差极化控制，说明电子传递反
应的速度比离子扩散到电极的速度要快的多，因此 种还原后的金属原子没有足够的时间按品格点阵排 列，所得到的常是疏松、海棉状或粗糙的镀层，因 此可以说，纯粹的浓差极化控制的电沉积是得不到 质量好的镀层的。
二、传质控制步骤
二、传质控制步骤
2、反应粒子浓度对阴极反应速度的影响。
费克第一定律形式：
V K dCi K 扩散系数（ 10 5 cm2 / sec)
dt
当达到稳定后 V K Ci0 Cis
扩散层有效厚度
根据法拉弟定律：
Dk
I S
Q S t
nFM S t
nFV扩 M
反应物摩尔数
扩
0
RT nF
电-沉-积-原理
续
2、阳极溶出法
L.P. As Ar 100% As
L.P. Qs Qr 100% Qs
3、金相法
续
4、有整平能力的镀液的特点 整平剂受扩散步骤控制 电沉积受电子转移步骤控制
第六节 镀液的整平作用 三、整平能力的测定
1、转盘电极法 δ =1.62D1/3ν1/6ω-1/2 DL=0.62nFD2/3ν-1/6ω1/2Co （1）D与ω无关，D峰=D谷 ，几何整平 （2）ω↑D↑， D峰> D谷 ，负整平 （3）ω↑D↓， D峰< D谷 ，正整平 未考虑电流效率
金属析出过电位增大
基体材料的表面状态
续
测量方法 1. 直角阴极法
适用于镀铬液 2. 内孔法
适用于覆盖能力好的镀液 3. 凹穴法
第五节 梯形槽的应用 一、梯形槽阴极上的电流分布
1000mL Dk = I (3.2557-3.0451 lgL)
267mL Dk = I (5.1019-5.2401 lgL)
Δφ= D2ΔL – L1ΔD
Δφ/(ΔD) = D2ΔL/ΔD – L1
Δφ/(ΔD) + L1= D2ΔL/(D1 – D2 )
∴
1
D
L1
D2L D1 D2
∴
1
1
D
L1
D1 D2 D2L
D1 D2
1
1 L
得： D1 D2
1
1
L
D
L1
影响电流二次分布的因素：
ΔL↓ ↓ Δφ/ΔD ↑ L1 ↑
Sn Te
Te
I
六 Cs Ba La Hf Ta W Re Os Ir Pt Au Hg Tl Pb Bi Po At
电沉积
电沉积是指简单金属离子或络合金属离子通过电化学途径在材料表面形成金属或合金镀层的过程。
电沉积的应用范围广泛，在材料科学技术（一级学科）；材料科学技术基础（二级学科）；材料合成、制备与加工（二级学科）；表面改性和涂层技术（二级学科）等学科中都有研究。
电沉积主要分为两个方面，分别是;(一)金属或合金从其化合物水溶液、非水溶液或熔盐中电化学沉积的过程；(二)电泳涂漆中的一个过程，在直流电场作用下带电荷的树脂粒子到达相反电极，通过放电(或得到电子)析出不溶于水的漆膜沉积在被涂物表面。
对电沉积现象的研究主要分为两个方面，分别是对电沉积形态的研究和对电沉积引起的晶格畸变的研究。
对电沉积形态的研究主要有电沉积中结晶形态控制技术[1]与合金薄层电沉积形态研究[2]等。
前者将分形几何引入到电化学中，基于DLA模型，通过将沉积粒子设置不同的沉积几率，成功模拟了射流电沉积中枝晶的可控交织生长，后者以铅锡合金为例，研究铅锡合金薄层电沉积物的形态及其形态随电解液含不同铅锡离子浓度的转变。
对电沉积引起的晶格畸变现象的研究，包括电沉积引起的位错现象与电沉积引起的孪晶现象的研究。
在电沉积过程中，不同工艺操作条件会使金属镀层产生内应力，同时产生大量位错[3]。
在电沉积的过程中也会产生孪晶。
分析表明，孪晶现象的产生会提高金属的力学能力，产生高强度金属材料[4-6]。
对电沉积的应用有电镀、电沉积塑性等。
其中，电沉积银在工业中得到了广泛的应用。
对电沉积银的研究包括对电沉积银的生长过程研究[7]、以及使用电沉积法制备新型发泡银催化剂[8]。
[1]田宗军，王桂峰，沈理达，刘志东，黄因慧.电沉积中结晶形态控制技术[J].创新交流.2011.(3):29-35.[2]杜燕军，尹志刚，夏同驰.铅锡合金薄层电沉积形态研究[J].电化学.2007.13(3):312-315.[3]赵祖欣.镍镀层内应力及镍镀层中的位错[J].表面技术.1992.21(5).205-207.[4]朱未. 超高强度高导电性的纳米孪晶纯铜[J].华通技术.2006.（1）：42.[5]卢磊,卢柯.纳米孪晶金属材料[J].金属学报.2010.46(11):1422-1427.[6]卢磊，陈先华，黄晓旭，卢柯.纳米孪晶纯铜的极值强度及纳米孪晶提高金属材料综合强韧性[J].中国基础科学.2010.(1):16-18.[7] C. H. Siah,N. Aziz, Z. Samad,N. Noordint, M. N. Idris and M. A. Miskam.FUNDAMENTALS STUDIES OF ELECTRO~SILVER PLATING PROCESS[J].Proceedings of the 18th Symposiwn ofMalaysian Chemical Engineers:424-428.[8]李宝山，牛玉舒，翟玉春，全明秀，胡壮麒.电沉积法制备新型发泡银催化剂.石油化工.2000.29(12):910-913。
金属的电沉积过程
北京科技大学电化学理论结业论文金属的电沉积过程学院：姓名：学号：邮箱：电话：金属的电沉积过程摘要：文章介绍了金属电沉积的基本历程和特点，简单说明了金属的阴极还原过程，探讨了简单阴离子、络离子和有机活性物质对此过程的影响，并讨论了金属的电结晶过程，简单分析了金属电沉积层的形态结构与性能，简要介绍了研究金属电沉积的方法。
关键词：金属电沉积；阴极还原；电结晶；镀层；0 引言金属的电沉积是通过电解方法，即通过在电解池阴极上金属离子的还原反应和电结晶过程在固体表面生成金属层的过程。
其目的是改变固体材料的表面性能或制取特定成分和性能的金属材料。
金属电沉积应用的领域也很广泛，通常包括电冶炼、电精炼、电铸和电镀四个方面，它的这些应用使其受到了越来越多的关注，因此，研究并掌握电沉积过程的基本规律变得尤为重要。
1金属电沉积的基本历程和特点1.1 金属电沉积的基本历程金属沉积的阴极历程，一般由以下几个单元步骤串联组成：（1）液相传质：溶液中的反应粒子，如金属水化离子向电极表面迁移。
（2）前置转化：迁移到电极表面附近的反应粒子发生化学转化反应，如金属水化离子水化程度降低和重排；金属络离子配位数降低等。
（3）电荷传递：反应粒子得电子，还原为吸附态金属原子。
（4）电结晶：新生的吸附态金属原子沿电极表面扩散到适当位置（生长点）进入金属晶格生长，或与其他新生原子聚集而形成晶核并长大，从而形成晶体。
上述各个单元步骤中反应阻力最大、速度最慢的步骤则成为电沉积过程的速度控制步骤。
不同的工艺，因电沉积条件不同，其速度控制步骤也不同。
1.2 金属电沉积过程的特点电沉积过程实质上包括两个方面，即金属离子的阴极还原（析出金属原子）的过程和新生态金属原子在电极表面的结晶过程（电结晶）。
前者符合一般水溶液中阴极还原过程的基本规律，但由于电沉积过程中，电极表面不断生成新的晶体，表面状态不断变化，使得金属阴极还原过程的动力学规律复杂化；后者遵循结晶动力学的基本规律，但以金属原子的析出为前提，又受到阴极界面电场的作用。
电化学原理-第九章节-金属的电沉积过程
电镀金和银广泛应用于珠宝、饰品、电子等领域，作为装饰材料 和导电材料。
金和银电镀的优缺点
金和银电镀具有高贵典雅的外观和良好的导电性，但成本较高， 且银易氧化变色。
电镀镍和钴
镍和钴的电沉积原
理
通过电解液中的镍或钴离子在阴 极上还原成金属单质，实现镍或 钴的电沉积。
应用场景
电镀镍和钴广泛应用于汽车、机 械、航空航天等领域，作为防护 涂层和耐磨涂层。
络合剂
02
03
阴离子
络合剂的存在可以稳定金属离子， 影响其在电极表面的沉积行为。
阴离子的种类和浓度也会影响金 属的电沉积过程，例如氯离子可 以促进金属的沉积。
电极的材质和表面状态
电极材质
不同电极材料的电化学性质不同，会影响金 属的沉积过程。
电极表面粗糙度
电极表面粗糙度对金属的电沉积过程有显著 影响，粗糙度越高，电沉积速率越快。
镍和钴电镀的优缺
点
镍和钴电镀具有优良的耐磨、耐 腐蚀性能，但镍易形成氢脆，钴 价格较高。
07
电沉积的未来发展
高性能电沉积材料的开发
总结词
随着科技的不断进步，高性能电沉积材料的开发已成为未来发展的重要方向。
详细描述
目前，科研人员正在研究新型的高性能电沉积材料，如纳米材料、合金材料等， 这些材料具有更高的强度、硬度、耐腐蚀性和导电性等特性，能够满足更广泛的 应用需求。
在这个过程中，电流通过电解液中的 离子传输到电极上，并在电极上还原 成金属原子，这些原子随后在电极表 面沉积形成金属层。
金属电沉积的应用
在电子制造中，金属电沉积被用 于制造导线和电路板，以及在半 导体器件上形成金属电极。
在电镀中，金属电沉积可用于将 金属涂层沉积到各种基材上，如 钢铁、铜、铝等，以提高其美观 性和耐久性。
经典：第九章-金属的电沉积过程
一、金属离子从水溶液中阴极还原的 可能性
0 1.5V 铬分族
一、金属离子从水溶液中阴极还原的 可能性
4、分析金属离子能否沉积时，还应考虑以下 因素：
①金属以络离子存在时，其平衡电位会明显 负移，还原更加困难。
例如：铁、钴、镍以水溶液形式存在时，可 在阴极还原；而以络盐形式存在时，不能 在阴极还原。
2、某金属在阴极析出的充分条件： 溶液中其他粒子不会优于该金属在阴极上
首先析出。 例如：金属离子还原电位比氢离子还原电
位更负，则氢在电极 上优先大量析出，金 属就很难沉积出来。
一、金属离子从水溶液中阴极还原的 可能性
3、从周期表中的位置，判断金属离子从水 溶液中还原的可能性：
金属元素在周期表中的位置愈靠左边，化学 活泼性越强，还原的可能性越小。
2、多价金属离子的阴极还原符合第六章中 多电极反应的规律。
三、金属络离子的阴极还原
加入络合剂后，金属离子由水化金属离子转 变成不同配位数的络合离子，因而引起电 极体系的电化学性质的变化。
1、使金属电极的平衡电位向负移动 原因由于络合剂与金属离子络合，使游 离的金属离子活度降低，所以电极电位负 移。
电子转移
Zn(OH)22吸 附Zn晶格中2OH
进入晶格
2、金属络离子阴极还原机理
（4）特别指出： • 络合剂使金属电极的平衡电位负移，改变了
电极的热力学性质；但对电极体系动力学性 质的影响不完全 一样。 • 例如：络离子不稳定常数越小，电极平衡电 位越负；但金属络离子在阴极还原时的过电 位不一定越大。
§9.1 金属电沉积的基本历程和特点
一、金属电沉积的基本历程 二、电沉积过程遵循的一般规律 三、金属电沉积过程的特点
电化学沉积技术的操作流程与实例分析
电化学沉积技术的操作流程与实例分析电化学沉积技术是一种利用电化学反应过程，在导电基板上沉积金属或合金的方法。
它在电子行业、材料科学和工程领域被广泛应用。
本文将介绍电化学沉积技术的操作流程，并通过实例分析加深对该技术的理解。
1. 操作流程:电化学沉积技术通常包括以下步骤：准备工作、电解质溶液制备、基板处理、沉积操作和后处理。
1.1 准备工作:在进行电化学沉积之前，需要准备好所有需要的设备和材料。
这包括电解槽、电源、阳极和阴极等。
1.2 电解质溶液制备:选择适当的电解液以及添加剂，根据所需沉积材料的特性和要求，计算出合适的溶液浓度。
然后将电解质溶液充分搅拌，确保各种组分均匀混合。
1.3 基板处理:将基板进行清洗和去氧化处理，以去除表面污垢和氧化物，保证沉积层与基板之间的结合强度。
常用的基板处理方法包括机械研磨、超声清洗和化学清洗等。
1.4 沉积操作:将处理好的基板放入电解槽中，使其成为沉积的阴极。
将阳极和阴极连接到电源上，并将电解质溶液倒入电解槽中。
通过调节电源参数（如电流密度、电位、沉积时间等），控制沉积速率和沉积层的性质。
1.5 后处理:将沉积完毕的样品取出，用纯水洗净以去除残留的电解质和其他杂质。
根据实际需要，可以进一步进行热处理、机械处理或涂层等后续工艺。
2. 实例分析:以镀金工艺为例，介绍电化学沉积技术的应用过程。
2.1 准备工作:准备电解槽、电源、阳极（金块）和阴极（铜基板）等设备和材料。
2.2 电解质溶液制备:选择适当的盐酸金溶液作为电解质，并添加适量的硫酸铜。
根据金属沉积层的要求，计算出合适的盐酸金浓度和溶液配比。
2.3 基板处理:将铜基板进行机械研磨、超声清洗和化学清洗等步骤，确保表面清洁无污染。
2.4 沉积操作:将处理好的铜基板作为阴极，金块作为阳极，连接到电源上。
将电解液倒入电解槽中。
根据所需镀金层的厚度和质量要求，调节电流密度和沉积时间，控制沉积层的均匀性和光亮度。
2.5 后处理:将镀好的金层取出，用纯水洗净并晾干。
金属的电沉积过程
16
表面扩散与并入晶格 吸附原子并入晶格的方式：
I、在生长点直接放电，就地并入晶格
II、在电极表面任意一点放电，扩散至生 17 长点并入晶格
金属离子在不同位置放电时的活化能kJ/mol
18
8
4. 金属络离子的阴极还原
加入络合剂后，由于络合剂和金属离子的 络合反应，使水化金属离子转变为不同配 位数的络合离子，金属离子在溶液中的存 在形式和在电极上的放电粒子都发生了改 变，因而引起了该电极体系的电学性质变 化
9
A、使金属电极的平衡电位负移 25oC时，银在1mol/L AgNO3中平衡电位： e = Ө + RT/F lnaAg+ = 0.779 + 0.0591 log(0.4) =0.756 V 加入1mol/L KCN后，因Ag+与CN-形成络 离子，平衡反应为：
d.电沉积的质量取决于金属阳极还原过程和电结晶 过程的动力学规律，影响因素见P73
6
金属在水中和在某些有机溶剂中的标准电极电位
7
3. 简单金属离子的阴极还原
阴极还原总反应： Mn++ mH2O + ne = M + mH2O A、简单金属离子在水溶液中都是以水合 形式存在的，金属离子在阴极还原时，必 须首先发生水化离子周围水分子的重排和 水化程度降低 B、多价金属离子的阴极还原符合多电子 电极反应规律（多步反应）
还原历程为：
Zn(CN)42- + 4OH- = Zn(OH)42- + 4CN配位体交换 Zn(OH)42- = Zn(OH)2 + 2OH配位数降低 Zn(OH)2 + 2e = Zn(OH)22-吸附 电子转移 Zn(OH)22-吸附 = Zn晶格 + 2OH配位数降低
电沉积的分
电沉积是指金属或合金从其化合物水溶液、非水溶液或熔盐中电化学沉积的过程。
是金属电解冶炼、电解精炼、电镀、电铸过程的基础。
这些过程在一定的电解质和操作条件下进行，金属电沉积的难易程度以及沉积物的形态与沉积金属的性质有关，也依赖于电解质的组成、pH值、温度、电流密度等因素。
电沉积过程中非常关键的步骤是新晶核的生成和晶体的成长，这两个步骤的竞争直接影响到镀层中生成晶粒的大小，其决定的因素是由于吸附表面的扩散速率和电荷传递反应速率不一致造成的。
如果在阴极表面具有高的表面扩散速率，由于较慢的电荷传递反应引起的少量吸附原子以及低的过电势将有利于晶体的成长；相反，低的表面扩散速率和大量的吸附原子以及高的过电势，都将增加成核速率。
研究表明，高的阴极过电势、高的吸附原子总数和低的吸附原子表面迁移率是大量形核和减少晶粒生长的必要条件[1] 。
脉冲电沉积脉冲电沉积过程中，除可以选择不同的电流波形外，还有三个独立的参数可调，即脉冲电流密度、脉冲导通时间和脉冲关断时间。
采用脉冲电沉积时，当给一个脉冲电流后，阴极-溶液界面处消耗的沉积离子可在脉冲间隔内得到补充，因而可采用较高的峰值电流密度，得到的晶粒尺寸比直流电沉积的小。
此外，采用脉冲电流时由于脉冲间隔的存在，使增长的晶体受到阻碍，减少了外延生长，生长的趋势也发生改变，从而不易形成粗大的晶体。
电沉积纳米晶较多采用脉冲电沉积法，所用脉冲电流的波形一般为矩形波。
脉冲电沉积与直流电沉积相比，更容易得到纳米晶镀层。
脉冲电沉积可通过控制波形、频率、通断比及平均电流密度等参数，从而可以获得具有特殊性能的纳米镀层。
喷射电沉积喷射电沉积是一种局部高速电沉积技术，由于其特殊的流体动力学特性，兼有高的热量和物质传递速率，尤其是高的沉积速率而引人注目。
电沉积时，一定流量和压力的电解液从阳极喷嘴垂直喷射到阴极表面，使得电沉积反应在喷射流与阴极表面冲击的区域发生。
电解液的冲击不仅对镀层进行了机械活化，同时还有效地减少了扩散层的厚度，改善了电沉积过程，使镀层组织致密，晶粒细化，性能提高。
电位活化现象与金属电沉积初始过程的研究
电位活化现象与金属电沉积初始过程的研究《电位活化现象与金属电沉积初始过程的研究》一、电位活化现象是啥？电位活化现象啊，就像是金属在电的世界里玩的一场神秘游戏。
咱先简单说下，这电位活化现象呢，就是在金属电沉积过程里，电极表面的电位会发生一些很特别的变化。
打个比方，就好像一个人站在舞台上，灯光突然变了颜色一样。
那这个现象到底咋发生的呢？这得从金属的结构说起。
金属原子排列得很有规律，当把它放在电解液里，还通上电的时候，它表面的电子就开始活跃起来了。
这些电子就像一群调皮的小精灵，在金属原子周围跳来跳去。
这个时候呢，电极表面的电位就开始有变化了，这种变化就是电位活化现象。
这可不是瞎猜的，是科学家们通过大量的实验和精确的测量才发现的呢。
二、金属电沉积初始过程探秘金属电沉积初始过程啊，那也是相当有趣。
想象一下，金属离子在电解液里游来游去，就像一群小鱼在大海里寻找栖息地。
当给这个系统通上电以后，这些金属离子就开始往电极表面跑。
为啥往那儿跑呢？因为电极表面有吸引力啊，就像磁石吸引铁屑一样。
在这个初始过程里，金属离子首先得克服一些障碍。
比如说，电解液里有各种各样的离子，它们之间会相互干扰。
这就好比一群人都在往一个门口挤，肯定会互相碰撞、阻挡。
金属离子要在这些干扰中，准确地找到通往电极表面的路。
而且，电极表面的状态也很重要。
如果表面不平整或者有杂质，金属离子的沉积就不会那么顺利。
这就像在一块坑坑洼洼、还有垃圾的地上盖房子，肯定盖不太平整。
三、电位活化现象和金属电沉积初始过程的联系这两者之间的联系可紧密了。
电位活化现象就像是给金属电沉积初始过程打了一针兴奋剂。
为啥这么说呢？因为电位活化现象发生的时候，电极表面的电位变化会影响金属离子的沉积速度和沉积方式。
比如说，当电位发生活化的时候，电极表面可能会变得更加“活跃”，就像一个热情的主人在欢迎客人。
这样一来，金属离子就更容易被吸引到电极表面，沉积速度就会加快。
再比如说，电位活化可能会改变电极表面的一些微观结构，就像把原本崎岖的路变得平坦了一些，那金属离子在沉积的时候就能够排列得更加整齐有序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电结晶形核过程规律
电结晶时形成晶核要消耗电能，所以平衡 电位下不能形成晶核，只有达到一定的阴 极极化值时（析出电位）才能形核；
过电位的大小决定电结晶层的粗细程度。
在已有界面上的延续生长
直接在生长 点放电
通过扩散进入 生长点
第三节 金属电结晶过程
金属电结晶的形式 阴极还原的新生态吸附原子聚集形成晶
核，晶核长大称晶体；
新生态吸附原子在电极表面扩散，达到 某一位置并进入晶核，在原有金属的晶 格上延续生长。
盐溶液中结晶过程 过饱和度越大，结晶出来的晶粒越小；
过饱和度越小，结晶出来的晶粒越大；
在一定过饱和度的溶液中，能继续长大 的晶核必须具有一定大小的尺寸 。
金属络离子的阴极还原
机理：（以氰化镀锌为例）
ZnCN
2
4
4OH
ZnOH
2
4
4CN
配位体交换
ZnOH
2 4
ZnOH 2
2OH
ቤተ መጻሕፍቲ ባይዱ
ZnOH
2 4
2e
ZnOH
2 2
(吸附）
配位数降低 电子转移
ZnOH
2 2
(吸附）＝Zn(晶格中）
2OH
进入晶格
第二节 金属的阴极还原过程 金属离子从水溶液中阴极还原的可能性 ：
满足上式金属 离子平＋才能从水溶液中还原。
简单金属离子的阴极还原
M n mH2 0 ne M mH2O
步骤： 水分子的重排和水化程度的降低 水化离子转变为吸附原子（离子） 吸附原子（离子）转变为金属原子
第一节 金属电沉积的基本历程的特点
一.基本历程 液相传质 前置转化 电荷传递 电结晶
二.金属电沉积过程的特点
阴极过电位是电沉积过程进行的动力； 双电层的结构，特别是粒子在紧密层中
的吸附对电沉积过程有明显影响； 沉积层的结构、性能与电结晶过程中新
晶粒的生长方式和过程密切相关，同时 与电极表面（基体金属表面）的结晶状 态密切相关。
