CATIA有限元分析计算实例-完整版

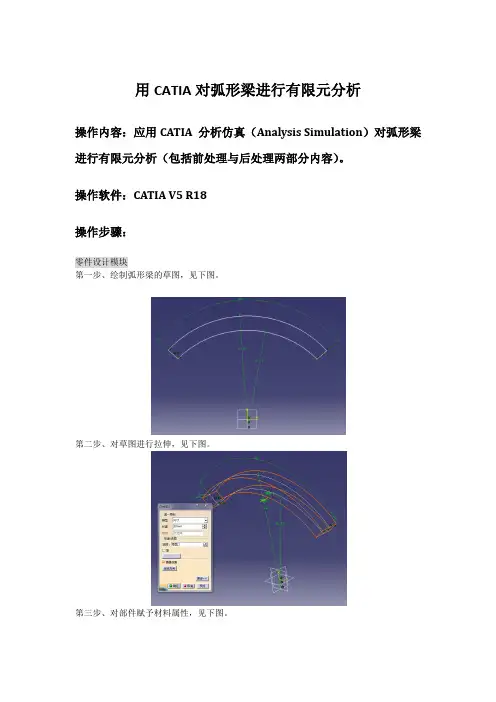

用CATIA对弧形梁进行有限元分析
用CATIA对弧形梁进行有限元分析
操作内容：应用CATIA 分析仿真（Analysis Simulation）对弧形梁进行有限元分析（包括前处理与后处理两部分内容）。
操作软件：CATIA V5 R18
操作步骤：
零件设计模块
第一步、绘制弧形梁的草图，见下图。
第二步、对草图进行拉伸，见下图。
第三步、对部件赋予材料属性，见下图。
高级网格划分模块
第四步、进入高级网格划分模块，选择静力分析，见下图。
第五步、对弧形梁进行四面体网格划分，见下图。
第六步、显示网格划分后的效果，见下图。
创成式结构分析模块
第七步、进入创成式结构分析模块，见下图。
第八步、赋予梁3D属性，见下图。
第九步、对梁施加压力载荷，见下图。
第十步、对梁的两端施加固定约束，见下图。
第十一步、开始计算，见下图。
第十二步、对计算结果进行后处理，见下图。
形变图
冯米斯应力图
位移图
主应力图。
CATIA装配部件有限元分析
轴系GAS有限元分析实例
如图所示的某减速器中的轴与齿轮，它们 之间采用过盈连接。试分析这种过盈连接 引起的预应力和预应力与工作载荷共同作 用时在轴上产生的应力
接触连接 Contact Connection
接触连接创建的两个实体间的连接的特点 是：要求它们在共同的边界上不相互穿透， 并且用户可以指定接触间隙，接触连接考 虑了零件间相互作用产生的弹性变形。
扣紧连接 Fastened Connection
零件在共同的边界上相互黏结，连接后两 个实体就被看作一个实体，扣紧连接也考 虑了零件间相互作用产生的弹性变形。
刚性连接 Rigid Connection[选讲]
不考虑连接件间的相互作用 引起的弹性变形，即它们的 连接是完全刚性的，并且扣 紧在一起。连接后就像在两 个实体之间连接了一个完全 刚性的虚拟零件，被连接件 的网格划分可以不一致。
柔性连接 Smooth Connection [选讲]
创建了柔性连接后就像在两个实体之间连 接了一个虚拟的柔性的虚拟零件，柔性连 接考虑了相互作用产生的弹性变形的影响。
部件装配中的约束； 分析连接工具栏中的工具；
创建连接特性
进行GAS分析时，零部件之间的连接关系 只是说明了零件之间的连接关系，必须转 化成有限元分析的连接特性，才能进行有 限元分析。
滑动连接 Slider Connection
在两个实体之间创建连接，其特点是：允 许它们在公共边界的法向共同移动，切平 面内允许有相对滑动，并且该滑动连接考 虑了相互作用的弹性变形的影响。
其它几种连接螺栓紧固连接虚拟刚性螺栓紧固连接虚拟柔性螺栓紧固连接焊缝连接焊点连接自定义连接轴系gas有限元分析实例如图所示的某减速器中的轴与齿轮它们之间采用过盈连接
CATIA有限元分析报告计算实例完整版
CATIA有限元分析报告计算实例完整版CATIA有限元分析是一种重要的工程分析方法，主要用于预测结构或零部件在特定载荷下的应力、应变和变形情况，从而指导设计改进和优化。
有限元分析通常需要进行大量的计算和数据处理，因此需要专业软件和工程知识来完成。
下面将介绍CATIA有限元分析报告的计算实例，以帮助理解其应用方法和结果展示。
1.问题描述假设我们需要对一个简单的梁进行有限元分析，以评估其在受到特定载荷时的应力情况。
该梁的尺寸为1000mm*100mm*10mm，材料为钢，载荷为1000N。
我们希望得到在梁上各个位置的应力分布情况，并据此判断结构是否安全。
2.模型建立首先在CATIA中建立梁的三维模型，包括尺寸、材料属性等信息。
然后选择适当的有限元分析模块，如ABAQUS或ANSYS，并将模型导入到该软件中进行网格划分和边界条件设置。
3.网格划分在有限元分析中，需要将结构划分为多个小单元（单元网格），以便进行数值计算。
通过划分网格可以更准确地模拟结构的行为，并得到更可靠的结果。
在CATIA中，可以通过设置单元种类、密度和边界条件等参数来进行网格划分。
4.载荷和约束设置在有限元分析中，需要定义结构的载荷（如力、压力等）和约束条件（如固定支撑、弹簧支撑等）。
在这个例子中，我们需要将1000N的载荷作用在梁的一个端点上，并在另一端点设置固定支撑。
5.求解和结果分析将载荷和约束条件设置完毕后，可以开始进行有限元分析求解。
软件将根据模型的几何形状、材料性质和加载情况，计算出结构在各个节点处的应力、应变等数据。
最后，可以根据计算结果生成报告，并进行结果分析和结构安全评估。
6.结果展示有限元分析报告通常包括结构的应力云图、变形云图、最大应力值等信息。
通过这些图表可以直观地了解结构在不同载荷下的响应情况，从而做出合理的结构设计和改进决策。
在这个例子中，我们可以展示梁上各个位置的应力分布情况，并与钢材的屈服极限进行比较，以评估结构的安全性。
装配件catia有限元分析

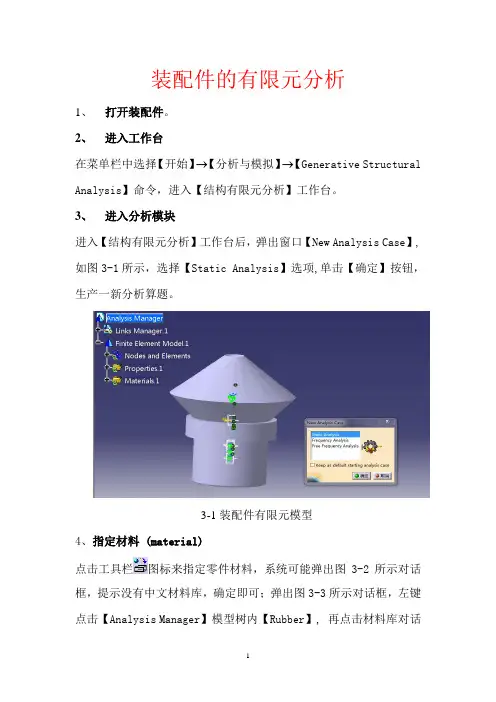

装配件的有限元分析1、打开装配件。
2、进入工作台在菜单栏中选择【开始】→【分析与模拟】→【Generative Structural Analysis】命令，进入【结构有限元分析】工作台。
3、进入分析模块进入【结构有限元分析】工作台后，弹出窗口【New Analysis Case】,如图3-1所示，选择【Static Analysis】选项,单击【确定】按钮，生产一新分析算题。
3-1装配件有限元模型4、指定材料 (material)点击工具栏图标来指定零件材料，系统可能弹出图3-2所示对话框，提示没有中文材料库，确定即可；弹出图3-3所示对话框，左键点击【Analysis Manager】模型树内【Rubber】, 再点击材料库对话框内【Other】卡片下的【rubber】，【确定】完成橡胶主簧材料的指定。
3-2无中文材料库报错对话框3-3材料指定对话框同理定义上液室、惯性通道体、下液室均、橡胶底模为铝制材料【aluminium】，外壳为橡胶【rubber】。
5、网格划分（nodes and elements）双击模型树中的来调整rubber的单元划分参数，则弹出图3-4所示四面体网格密度定义对话框，输入图中所示数值，完成网格参数修正。
同理对其他部分划分网格。
3-4网格划分密度定义对话框6、定义约束(Restraints)装配件通过橡胶底模用螺栓固定在车身或车架上，可以用橡胶主簧和外壳的完全固定来模拟分析，单击【Restraints】工具栏中的【Clamp】按钮，弹出图3-5所示【Clamp（夹紧）】定义对话框，选择橡胶主簧上表面和外壳下表面固定，【确定】完成约束定义。
3-5、定义约束7、定义装配件接触约束定义在左边的模型树中将【Links Manager.1】展开，显示出装配件下面的约束，选择【曲面约束.1】，单击【Connection Properties】工具栏中的【Fasten Connection Property】按钮，弹出如图3-6所示对话框，对话框显示已经选择了一个约束，单击【确定】按钮，关闭窗口。
CATIA有限元分析计算实例(完整版)

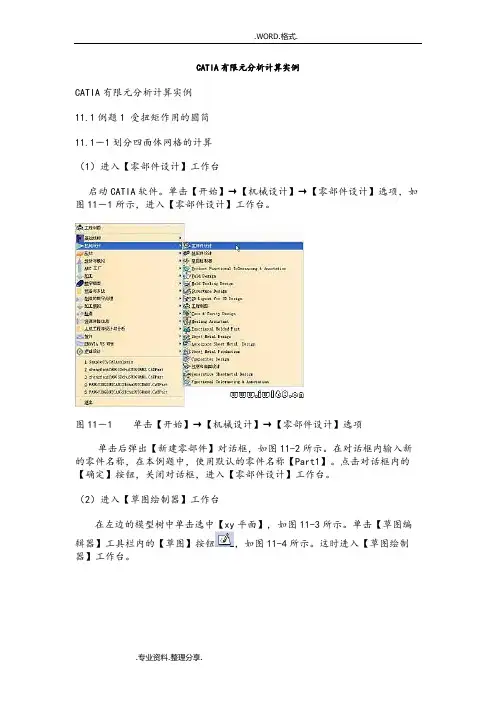

CATIA有限元分析计算实例CATIA有限元分析计算实例11.1例题1 受扭矩作用的圆筒11.1－1划分四面体网格的计算（1）进入【零部件设计】工作台启动CATIA软件。
单击【开始】→【机械设计】→【零部件设计】选项，如图11－1所示，进入【零部件设计】工作台。
图11－1单击【开始】→【机械设计】→【零部件设计】选项单击后弹出【新建零部件】对话框，如图11-2所示。
在对话框内输入新的零件名称，在本例题中，使用默认的零件名称【Part1】。
点击对话框内的【确定】按钮，关闭对话框，进入【零部件设计】工作台。
（2）进入【草图绘制器】工作台在左边的模型树中单击选中【xy平面】, 如图11-3所示。
单击【草图编辑器】工具栏内的【草图】按钮，如图11-4所示。
这时进入【草图绘制器】工作台。
图11－2【新建零部件】对话框图11－3单击选中【xy平面】（3）绘制两个同心圆草图点击【轮廓】工具栏内的【圆】按钮，如图11-5所示。
在原点点击一点，作为圆草图的圆心位置，然后移动鼠标，绘制一个圆。
用同样分方法再绘制一个同心圆，如图11-6所示。
图11－4【草图编辑器】工具栏图11－5【轮廓】工具栏下面标注圆的尺寸。
点击【约束】工具栏内的【约束】按钮，如图11-7所示。
点击选择圆，就标注出圆的直径尺寸。
用同样分方法标注另外一个圆的直径，如图11-8所示。
图11－6两个同心圆草图图11－7【约束】工具栏双击一个尺寸线，弹出【约束定义】对话框，如图11－9所示。
在【直径】数值栏内输入100mm，点击对话框内的【确定】按钮，关闭对话框，同时圆的直径尺寸被修改为100mm。
用同样的方法修改第二个圆的直径尺寸为50mm。
修改尺寸后的圆如图11-10所示。
图11－8标注直径尺寸的圆草图图11－9【约束定义】对话框（4）离开【草图绘制器】工作台点击【工作台】工具栏内的【退出工作台】按钮，如图11-11所示。
退出【草图绘制器】工作台，进入【零部件设计】工作台。
CATIA有限元分析计算实例完整版

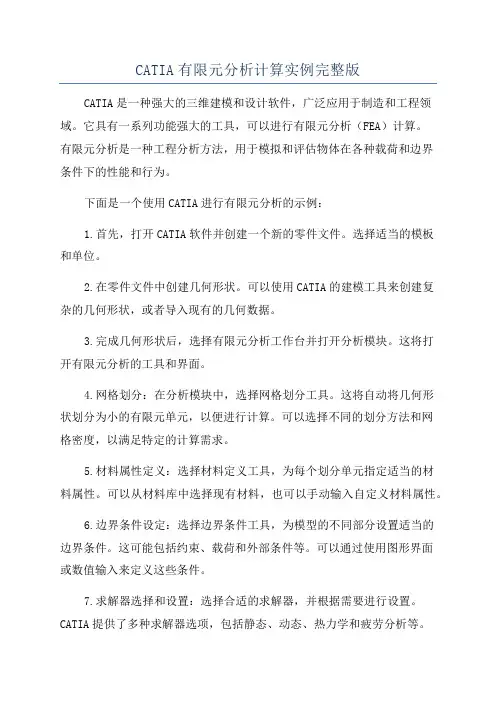

CATIA有限元分析计算实例完整版CATIA是一种强大的三维建模和设计软件，广泛应用于制造和工程领域。
它具有一系列功能强大的工具，可以进行有限元分析（FEA）计算。
有限元分析是一种工程分析方法，用于模拟和评估物体在各种载荷和边界条件下的性能和行为。
下面是一个使用CATIA进行有限元分析的示例：1.首先，打开CATIA软件并创建一个新的零件文件。
选择适当的模板和单位。
2.在零件文件中创建几何形状。
可以使用CATIA的建模工具来创建复杂的几何形状，或者导入现有的几何数据。
3.完成几何形状后，选择有限元分析工作台并打开分析模块。
这将打开有限元分析的工具和界面。
4.网格划分：在分析模块中，选择网格划分工具。
这将自动将几何形状划分为小的有限元单元，以便进行计算。
可以选择不同的划分方法和网格密度，以满足特定的计算需求。
5.材料属性定义：选择材料定义工具，为每个划分单元指定适当的材料属性。
可以从材料库中选择现有材料，也可以手动输入自定义材料属性。
6.边界条件设定：选择边界条件工具，为模型的不同部分设置适当的边界条件。
这可能包括约束、载荷和外部条件等。
可以通过使用图形界面或数值输入来定义这些条件。
7.求解器选择和设置：选择合适的求解器，并根据需要进行设置。
CATIA提供了多种求解器选项，包括静态、动态、热力学和疲劳分析等。
8.运行计算：在完成所有前期设置和准备工作后，开始运行有限元分析计算。
CATIA将自动执行计算，并生成相应的结果。
9.结果评估：一旦计算完成，可以使用CATIA的结果评估工具来查看和分析计算结果。
这包括位移、应力、变形和应变等。
10.优化和改进：根据需要，可以根据计算结果进行优化和改进。
CATIA提供了自动优化和参数化建模工具，可以帮助用户更好地改进设计。
通过以上步骤，可以使用CATIA进行完整的有限元分析计算。
CATIA的有限元分析模块提供了一整套功能和工具，使用户能够轻松地模拟、分析和评估复杂的工程问题。
CATIA有限元分析计算实例 完整版
CATIA有限元剖析盘算实例【1 】CATIA有限元剖析盘算实例例题1 受扭矩感化的圆筒－1划分四面体网格的盘算（1）进入【零部件设计】工作台启动CATIA软件.单击【开端】→【机械设计】→【零部件设计】选项,如图11－1所示,进入【零部件设计】工作台.图11－1单击【开端】→【机械设计】→【零部件设计】选项单击后弹出【新建零部件】对话框,如图11-2所示.在对话框内输入新的零件名称,在本例题中,运用默认的零件名称【Part1】.点击对话框内的【肯定】按钮,封闭对话框,进入【零部件设计】工作台.（2）进入【草图绘制器】工作台在左边的模子树中单击选中【xy平面】, 如图11-3所示.单击【草图编辑器】对象栏内的【草图】按钮,如图11-4所示.这时进入【草图绘制器】工作台.图11－2【新建零部件】对话框图11－3单击选中【xy平面】（3）绘制两个齐心圆草图点击【轮廓】对象栏内的【圆】按钮,如图11-5所示.在原点点击一点,作为圆草图的圆心地位,然后移动鼠标,绘制一个圆.用同样分办法再绘制一个齐心圆,如图11-6所示.图11－4【草图编辑器】对象栏图11－5【轮廓】对象栏下面标注圆的尺寸.点击【束缚】对象栏内的【束缚】按钮,如图11-7所示.点击选择圆,就标注出圆的直径尺寸.用同样分办法标注别的一个圆的直径,如图11-8所示.图11－6两个齐心圆草图图11－7【束缚】对象栏双击一个尺寸线,弹出【束缚界说】对话框,如图11－9所示.在【直径】数值栏内输入100mm,点击对话框内的【肯定】按钮,封闭对话框,同时圆的直径尺寸被修正为100mm.用同样的办法修正第二个圆的直径尺寸为50mm.修正尺寸后的圆如图11-10所示.图11－8标注直径尺寸的圆草图图11－9【束缚界说】对话框（4）分开【草图绘制器】工作台点击【工作台】对象栏内的【退出工作台】按钮,如图11-11所示.退出【草图绘制器】工作台,进入【零部件设计】工作台.图11－10修正直径尺寸后的圆图11－11【工作台】对象栏（5）拉伸创建圆筒点击【基于草图的特点】对象栏内的【凸台】按钮,如图11-12所示.弹出【凸台界说】对话框,如图11-13所示.在【第一限制】选项组内的【长度】数值栏内输入50mm,点击对话框内的【肯定】按钮,生成一个圆筒体,如图11-14所示.在左边的模子树上消失【填充器.1】元素.图11－12【基于草图的特点】对象栏图11－13【凸台界说】对话框（6）对零件付与材料属性在左边的模子树中点击选中零件名称【Part1】,如图11-15所示.点击【运用材料】对象栏内的【运用材料】按钮,如图11-16所示.先弹出一个【打开】警告新闻框,如图11-16所示,这是因为运用简化汉字界面,但没有响应的简化汉字材料库造成的,点击警告新闻框内的【肯定】按钮,封闭新闻框.弹出【库（只读）】对话框,如图11-18所示.点击【Metal】（金属）选项卡,在列表中选择【Steel】（钢）材料.点击对话框内的【肯定】按钮,将钢材料付与零件.图11－14拉伸创建的一个圆筒体图11－15选中的零件名称【Part1】图11－16【运用材料】对象栏图11－17【打开】警告新闻框图11－18【库（只读）】对话框假如对软件内钢铁材料的属性不懂得,可以检讨界说的材料属性,也可以修正材料属性参数.在左边的模子树上双击材料名称【Steel】,如图11-19所示.弹出【属性】对话框,如图11-20所示.图11－19材料名称【Steel】图11－20【属性】对话框（7）进入【Advanced Meshing Tools】（高等网格划分对象）工作台点击菜单中的【开端】→【剖析与模仿】→【Advanced Meshing Tools】（高等网格划分对象）选项,如图11-21所示.点击落后入了【高等网格划分对象】工作台.进入工作台后,生成一个新的剖析文件,并且弹出一个【新剖析算题】对话框,如图11－22所示.点击后,在对话框内选择【Static Analysis】（静态剖析算题）,然后点击【肯定】按钮.图11－21【开端】→【剖析与模仿】→【Advanced Meshing Tools】（高等网格划分对象）选项点击【Meshing Method】(网格划分办法)对象栏内的【Octree Tetrahedron Mesher】（Octree 四面体网格划分）按钮,如图11－23所示.须要在【Meshing Method】(网格划分办法)对象栏内点击中央按钮的下拉箭头才干够显示出【Octree Tetrahedron Mesher】（Octree 四面体网格划分）按钮.图11－22【新剖析算题】对话框图11－23【Meshing Method】(网格划分办法)对象栏在图形区左键点击选择圆筒三维实体模子,如图11－24所示.选择实体后弹出【OCTREE Tetrahedron Mesher】（Octree 四面体网格划分器）对话框,如图11-25所示.点击【Global】（全局）选项卡,在【Size】（尺寸）栏内输入5mm作为网格的尺寸;点击选中【Absolute sag】（绝对垂度）选项,在该数值栏内输入;在【Element type】（单元类型）选项区内选中【Paraboic】二次单元.点击对话框内的【肯定】按钮,完成设置,封闭对话框.图11－24选择圆筒三维实体模子图11－25【OCTREE Tetrahedron Mesher】（Octree 四面体网格划分器）对话框在左边的模子树上右击【】元素,如图11-26所示.在弹出的右键快捷菜单中选择【Update Mesh】（更新网格）选项,如图11-27所示.程序开端划分网格,划分后的四面体网格如图11-28所示.图11－26右击【】元素图11－27选择【Update Mesh】（更新网格）选项（8）进入【Generative Structural Analysis】（创成式构造剖析）工作台点击主菜单中的【开端（S）】→ 【剖析与模仿】→【Generative Structural Analysis】（创成式构造剖析）选项,如图11-29所示,进入【创成式构造剖析】工作台.图11－28划分后的四面体网格图11－29点击【开端（S）】→ 【剖析与模仿】→【Generative Structural Analysis】（创成式构造剖析）选项（9）指定3D属性点击【Model Manager】（模子治理器）对象栏内的【3D Property】（三维属性）按钮,如图11－30所示.点击后弹出【3D Property】（三维属性）对话框,如图11-31所示.在左边的模子树上点击选择【】元素,点击对话框内的【肯定】按钮,封闭对话框,将3D属性指定到三维零件上.图11－30【Model Manager】（模子治理器）对象栏图11－31【3D Property】（三维属性）对话框（10）设置固支鸿沟前提点击【Restraints】（束缚）对象栏内的【Clamp】（固支）按钮,如图11－32所示.在图形区选择圆筒体的一个底面,如图11－33所示.弹出【Clamp】（固支）对话框,如图11-34所示.点击对话框内的【肯定】按钮,对圆筒体的一个底面增长了固支束缚.图11－32【Restraints】（束缚）对象栏图11－33图11－34【Clamp】（固支）对话框（11）对圆筒施加扭矩点击【Loads】（载荷）对象栏内的【Moment】（扭矩）按钮,如图11－35所示.弹出【Moment】（扭矩）对话框,如图11－36所示.在【Moment Vector】（扭矩分量）选项区内的【Z】数值栏内输入100Nxm,即设置扭矩z偏向的分量为100Nxm.在图形区点击选择圆筒的内概况,如图11－37所示,即设置内概况上的扭矩为100Nxm.点击对话框内的【肯定】按钮,封闭对话框.图11－35【Loads】（载荷）对象栏图11－36【Moment】（扭矩）对话框同理,用同样的办法设置圆筒的外概况,对外部施加相反偏向的扭矩,即要把z偏向的扭矩设置为－100Nxm.设置完成后,显示的模子如图11－38所示.图11－37图11－38添加两个扭矩和固支束缚后的模子（12）盘算模子点击【Compute】（盘算）对象栏内的【Compute】（盘算）按钮,如图11－39所示.弹出【Compute】（盘算）对话框,如图11-40.点击勾选【Preview】（预览）选项,点击对话框内的【肯定】按钮,开端盘算剖析.点击后会弹出两个对话框,一个是【Computing】（正在盘算）过程显示框,如图11－41所示,显示盘算过程;别的一个是【Computation】（盘算）框,显示当前的盘算步折衷已经运用的盘算时光,如图11－42所示.图11－39【Compute】（盘算）对象栏图11－40【Compute】（盘算）对话框图11－41【Computing】（正在盘算）过程显示框图11－42【Computation】（盘算）框当盘算过程把网格划分完毕,并盘算完成刚度矩阵后,会弹出一个【Computation Resource Estimation】（盘算资本估量）对话框,如图11－43所示,显示须要的CPU时光.须要的内存.须要的硬盘储存量,并且讯问用户是否持续盘算,假如点击【No】（否）按钮,则退出盘算,假如点击【Yes】（是）按钮,则盘算持续.假如用户在图11－40【Compute】（盘算）对话框内未选中【Preview】（预览）选项,则不会弹出【Computation Resource Estimation】（盘算资本估量）对话框,直接运行盘算.对于比较庞杂的构造,盘算时光比较长时,建议用户选中该选项,如许可以大致懂得算题所须要的时光和盘算机资本,用户本身也估算,盘算机设置装备摆设是否可以或许知足请求.点击对话框内【Yes】（是）按钮,持续盘算.程序从新弹出【Computing】（正在盘算）过程对话框,此时,假如用户想终止盘算,仍然可以点击该对话框内的【撤消】按钮,撤消盘算过程.图11－43【Computation Resource Estimation】（盘算资本估量）对话框（10）显示模子盘算成果在左边的模子树中鼠标右击【】,如图11－44所示.在消失的菜单中选择【Generate Image】（生成图像）选项,如图11-45.选择后弹出【Image Generation】（图像生成）对话框,如图11－46所示.在对话框内选择【Stress full tensor component】（应力张量的分量）选项,选择后,消失应力张量图像,如图11－47所示.图11－44右击【】图11－45选择【Generate Image】（生成图像）选项图11－46【Generate Image】（生成图像）选项图11－47应力张量图应力张量图中,含有网格.鸿沟前提,同时未显示为黑色,下面临图像进行修正.在图像区或者模子树上点击选中固支束缚和扭矩载荷名称或者符号,然后在【视图（v）】对象栏内点击【隐蔽/显示】按扭,如图11－48所示.将固支鸿沟前提.扭矩载荷前提隐蔽起来.将图例移动到图形旁边.在图例上点击左键,然后在图例上按下中央键不松开,即可移动图例.移动到适合地位后,再点击左键.图形区从新处于激活状况.在【视图（v）】对象栏内点击【带材料着色】按扭,如图11－49所示,显示材料.最终修正后显示的应力张量图如图11－50所示.图11－48【视图（v）】对象栏内图11－49【视图（v）】对象栏内点击【带材料着色】按扭图11－50修正后显示的应力张量图下面将圆筒剖开,检讨其内部应力散布情形.点击【Analysis Tools】（剖析对象）对象栏内的【Cut Plane Analysis】（剖切平面剖析）按钮,如图11－51所示.弹出【Cut Plane Analysis】（剖切平面剖析）对话框,如图11－52所示,不选中对话框内的【Show cutting plane】（显示剖切面）选项,在图形区不显示出剖切面.同时在图形区显示罗盘,用户可以操纵罗盘,对应力散布图进行不合偏向的剖切,如图11－53所示.图11－51【Analysis Tools】（剖析对象）对象栏图11－52【Cut Plane Analysis】（剖切平面剖析）对话框图11－53剖切的应力散布图（13）修正网格的参数从图中可以看出,圆筒内部的应力较高.为了使盘算成果加倍精确,对圆筒内壁的有限元网格进行细化处理.在左边的模子树上双击【】元素,如图11-54所示.双击后弹出【OCTREE Tetrahedron Mesh】对话框,如图11－55所示.点击【Local】（局部）选项卡,在【Available specs】（可用的特定参数）区内,点击选择【Local size】（局部尺寸）选项,然后点击【Add】（添加）按钮,弹出【Local Mesh Size】（局部网格尺寸）对话框,如图11－56所示.在【Value】（数值）栏内输入2mm,在图形区选择圆筒的内概况,然后点击对话框内的【肯定】按钮,封闭对话框,返回到【OCTREE Tetrahedron Mesh】对话框.图11－54双击的【】元素图11－55【OCTREE Tetrahedron Mesh】对话框图11－56【Local Mesh Size】（局部网格尺寸）对话框在【OCTREE Tetrahedron Mesh】对话框内,在【Available specs】（可用的特定参数）区内,点击选择【Local sag】（局部垂度）选项,如图11－57所示.然后点击【Add】（添加）按钮,弹出【Local Mesh Sag】（局部网格垂度）对话框,如图11－58所示.在【Value】（数值）栏内输入2mm,在图形区选择圆筒的内概况,然后点击对话框内的【肯定】按钮,封闭对话框,返回到【OCTREE Tetrahedron Mesh】对话框.图11－57选择【Local sag】（局部垂度）选项图11－58【Local Mesh Sag】（局部网格垂度）对话框在左边的模子树上右击【】元素,在弹出的右键快捷菜单中选择【Update Mesh】（更新网格）选项.程序开端划分网格,从新划分后的四面体网格如图11-59所示,可以看到,圆筒内壁的网格显著比其它部分细化.图11－59从新划分后的四面体网格点击【Compute】（盘算）对象栏内的【Compute】（盘算）按钮.弹出【Compute】（盘算）对话框,开端进行盘算.从新盘算的应力张量成果如图11－60所示.应力值有所进步.图11－60从新盘算的应力张量成果－2 划分构造化六面体网格盘算剖析（1）进入【线框和曲面设计】工作台启动CATIA软件.单击【开端】→【机械设计】→【线框和曲面设计】选项,如图11－61所示,进入【线框和曲面设计】工作台.图11－61【开端】→【机械设计】→【线框和曲面设计】选项单击后弹出【新建零部件】对话框,如图11-62所示.在对话框内输入新的零件名称,在本例题中,运用零件名称为【Part1－2】.点击对话框内的【肯定】按钮,封闭对话框,进入【线框和曲面设计】工作台.（2）界说点点击【线框】对象栏内的【点】按钮,如图11－63所示.点击后弹出【点界说】对话框,如图11－64所示.在【Y＝】数值栏内输入50mm,即在（0,50,0）地位创建一个点.点击对话框内的【肯定】按钮,创建一个点.图11－62【新建零部件】对话框图11－63【线框】对象栏用同样的办法创建第二个点（0,100,0）,第三个点（0,0,0）.（3）创建线段点击【线框】对象栏内的【直线】按钮,弹出【直线界说】对话框,如图11－65所示.在图形区选择【点1】和【点2】,如图11－66所示.点击对话框内的【肯定】按钮,创建一条线段.图11－64【点界说】对话框图11－65【直线界说】对话框持续创建第二条线段,但办法与第一条线段出创建办法不合.点击【线框】对象栏内的【直线】按钮,弹出【直线界说】对话框,在图形区选择第三个点,然后再选择【xy plane】参考平面,如图11－67所示.此时,【直线界说】对话框内【线型】下拉列表框主动更改为【点－偏向】,如图11－68所示.在【停止】数值栏内输入20mm,即线段的长度为20mm.图11－66选择【点1】和【点2】图11－67选择第三个点【xy plane】参考平面（4）扭转创建面点击【曲面】对象栏内的【扭转】按钮,如图11－69所示.弹出【扭转曲面界说对话框】,如图11－70所示.在图形区选择【直线.1】作为轮廓,选择【直线.2】作为扭转轴,如图11－71所示.图11－68【线型】下拉列表框主动更改为【点－偏向】图11－69【曲面】对象栏图11－70【扭转曲面界说对话框】图11－71选择【直线.1】作为轮廓,选择【直线.2】作为扭转轴（5）拉伸创建曲面点击【曲面】对象栏内的【拉伸】按钮,如图11－72所示.弹出【拉伸曲面界说】对话框,如图11－73所示.选择上一步扭转创建的曲面内圆作为轮廓,选择第二条线段【直线.2】作为偏向,在【拉伸限制】区内的【限制1】【尺寸】数值栏内输入50mm,即拉伸的高度为50mm.预览生成的拉伸曲面如图11－74所示.图11－72【曲面】对象栏内的【拉伸】按钮图11－73【拉伸曲面界说】对话框用同样的办法拉伸外侧的圆弧,最终形成的图形如图11－75所示.（6）付与钢铁材料在左边的模子树中点击选中零件名称【Part1】.点击【运用材料】对象栏内的【运用材料】按钮.先弹出一个【打开】警告新闻框点击警告新闻框内的【肯定】按钮,封闭新闻框.弹出【库（只读）】对话框.点击【Metal】（金属）选项卡,在列表中选择【Steel】（钢）材料.点击对话框内的【肯定】按钮,将钢材料付与零件.图11－74预览生成的拉伸曲面图11－75最终形成的图形（7）进入【ADCANCED MESHING TOOLS】（高等网格划分对象）工作台单击【开端】→【剖析与模仿】→【ADCANCED MESHING TOOLS】（高等网格划分对象）选项,如图11－76所示,进入【ADCANCED MESHING TOOLS】（高等网格划分对象）工作台.图11－76【开端】→【剖析与模仿】→【ADCANCED MESHING TOOLS】（高等网格划分对象）选项（8）划分底面网格点击【Meshing Method】（网格划分办法）对象栏内的【Advanced Surface Mesher】（高等曲面划分器）按钮,如图11－77所示.点击后在图形区选中底面,如图11－78所示.图11－77【Advanced Surface Mesher】（高等曲面划分器）按钮图11－78选中的底面留意！只选择底面.选中底面后,弹出【Global Parameter】（全局参数）对话框,如图11－79所示.点击【Mesh】（网格）选项卡,在【Mesh Type】（网格类型）栏内点击四边形网格按钮,在【Element type】（单元类型）栏内勾选【Parabolic】（二次网格）选项,在【Mesh Size】（网格尺寸）数值栏内输入5mm,勾选【Minimize triangle】（最小化三角形）选项.全体设置完成后,点击对话框内的【肯定】按钮,封闭对话框,完成平面网格划分设置.平面轮廓的边沿显示为绿色,如图11－80所示.图11－79【Global Parameter】（全局参数）对话框图11－80平面轮廓的边沿显示为绿色点击【Execution】（履行）对象栏内的【Mesh The Part】（对零件划分网格）按钮,如图11－81所示.程序开端对底面划分四边形网格,划分完成后,弹出【Mesh The Part】（对零件划分网格）对话框,如图11－82所示.对话框显示网格的尺寸,节点数目,单元数目,以及划分网格的成果.在本例题中,划分的四边形网格,网格尺寸为5mm,创建了3437个节点,创建了1083个单元,划分网格成果是正常完成.对底面划分的四边形网格如图11－83所示.图11－81【Execution】（履行）对象栏图11－82【Mesh The Part】（对零件划分网格）对话框点击【Exit】（退出）对象栏内的【Exit】（退出）按钮,如图11－84所示.退出【Surface MESHING TOOLS】（曲面网格划分）工作台,进入【ADCANCED MESHING TOOLS】（高等网格划分对象）工作台.图11－83对底面划分的四边形网格图11－84【Exit】（退出）对象栏（8）拉伸生成六面体网格点击【Mesh Transformation】（网格变换）对象栏内的【Extrude Mesher with Translation】（平动拉伸网格）按钮,如图11－85所示.点击后弹出【Extrude Mesher with Translation】（平动拉伸网格）对话框,如图所示.11－86在图形区选择上一步划分的四边形网格,点击选择第二条线段作为拉伸六面体网格的轴,在【Start】（开端）数值栏内输入0mm,在【End】（停止）数值栏内输入50mm,在【Distribution】（散布）选项区内,在【Type】（类型）下拉列表框内选择【Uniform】（平均）选项,在【Layers number】（层数）数值栏内输入23.点击对话框内的【肯定】按钮,封闭对话框,完成拉伸六面体网格的设置.在左边的模子树上右击【】元素,如图11－87所示.在弹出的右键快捷菜单中选择【Update Mesh】（更新网格）选项,如图11－88所示.程序开端更新六面体网格,拉伸创建的六面体网格如图11－89所示.图11－85【Mesh Transformation】（网格变换）对象栏图11－86【Extrude Mesher with Translation】（平动拉伸网格）对话框图11－87右击的【】元素图11－88选择【Update Mesh】（更新网格）选项（9）使平面网格处于非激活状况在左边的模子树上右击【】元素,如图11－90所示.在弹出的右键快捷菜单中选择【Active/Deactive】（激活/非激活）选项,如图11－91所示.履行本操纵后,平面网格处于非激活状况.换句话说,就是在有限元盘算剖析过程中,其实不盘算平面网格.假如用户没有履行本步调的操纵,在后面的有限元盘算中,会提醒,有些单元未赋单元属性,盘算无法进行.图11－89拉伸创建的六面体网格图11－90右击的【】元素图11－91选择的【Active/Deactive】（激活/非激活）选项（10）进入【Generative Structural Analysis】（创成式构造剖析）工作台单击【开端（S）】→【剖析与模仿】→【Generative Structural Analysis】（创成式构造剖析）选项,如图11－92所示,进入【Generative Structural Analysis】（创成式构造剖析）工作台.图11－92【开端（S）】→【剖析与模仿】→【Generative Structural Analysis】（创成式构造剖析）选项（11）对六面体网格指定3D属性点击【Model Manager】（模子治理器）对象栏内的【3D Property】（3D属性）按钮,如图11－93所示.弹出【3D Property】（3D属性）对话框,如图11－94所示.在图形区点击选择六面体网格,或者在左边的模子树上点击选择六面体网格的名称.点击对话框内的【肯定】按钮,封闭对话框,将六面体网格指定3D属性.图11－93【Model Manager】（模子治理器）对象栏图11－94【3D Property】（3D属性）对话框（12）创建曲面组对于拉伸或者其它变换创建的六面体网格,因为不象经由过程对实体直接划分网格一样,实体直接划分四面体网格时,实体的面和四面体的外轮廓等都有一一对应关系,而六面体是经由过程对平面网格进行操纵才完成的,没有一一对应的几何外形,为了便利施加载荷和鸿沟前提,须要界说面组,使六面体网格与几何图形之间保持对应关系.为了便利选择曲面,可以将六面体网格隐蔽起来,并把在【线框和曲面设计】工作台内创建的曲面都显示出来,具体操纵办法是运用【显示/隐蔽】按钮,在此处不再进行具体介绍.隐蔽六面体网格之后的几何图形显示如图11－95所示.点击【Groups】（组）对象栏内的【Surface Group by Neighborhood】（由相邻部分构成的曲面组）按钮,如图11－96所示.图11－95隐蔽六面体网格之后的几何图形显示图11－96【Groups】（组）对象栏点击后弹出【Surface Group】（曲面组）对话框,如图11－97所示.在图形区选择几何图形的底面,在【Tolerance】（公役）数值栏内输入,点击对话框内的【肯定】按钮,完成面组设置.用同样的办法界说界说圆筒表里两个圆弧面的面组.（13）创建固支鸿沟前提点击【Restraints】（束缚）对象栏内的【Clamp】（固支）按钮,如图11－98所示.弹出【Clamp】（固支）对话框,如图11-99所示.在左边的模子树上选择第一个面组【】,如图11－100所示.点击对话框内的【肯定】按钮,对第一个面组施加了固支束缚.图11－97【Surface Group】（曲面组）对话框图11－98【Restraints】（束缚）对象栏图11－99【Clamp】（固支）对话框图11－100选择的第一个面组【】（14）对内概况的面组施加扭矩点击【Loads】（载荷）对象栏内的【Moment】（扭矩）按钮.弹出【Moment】（扭矩）对话框,如图11－101所示.在【Moment Vector】（扭矩分量）选项区内的【Z】数值栏内输入100Nxm,即设置扭矩z偏向的分量为100Nxm.在左边的模子树上点击选择第二个面组【】,如图11－102所示,即设置内概况的所对应的面组上的扭矩为100Nxm.点击对话框内的【肯定】按钮,封闭对话框.图11－101【Moment】（扭矩）对话框图11－102选择的第二个面组【】同样的办法界说外概况所对应的第三个面组上的扭矩,留意第三个面组上扭矩值为负.（15）盘算模子点击【Compute】（盘算）对象栏内的【Compute】（盘算）按钮.弹出【Compute】（盘算）对话框.点击勾选【Preview】（预览）选项,点击对话框内的【肯定】按钮,开端盘算剖析.点击后会弹出两个对话框,一个是【Computing】（正在盘算）过程显示框,显示盘算过程;别的一个是【Computation】（盘算）框,显示当前的盘算步折衷已经运用的盘算时光.（16）显示模子盘算成果在左边的模子树中鼠标右击【】,如图11－103所示.在消失的菜单中选择【Generate Image】（生成图像）选项,如图11-104所示.选择后弹出【Image Generation】（图像生成）对话框,如图11－105所示.在对话框内选择【Stress full tensor component】（应力张量的分量）选项,选择后,消失应力张量图像,如图11－106所示.图11－103右击【】图11－104【Generate Image】（生成图像）选项图11－105【Image Generation】（图像生成）对话框图11－106应力张量图像读者同伙可以本身对内孔概况进行网格细化处理.11.2 例题2 推却内压的法兰11.2-1 划分四面体网格的盘算（1）进入【零部件设计】工作台启动CATIA软件.单击【开端】→【机械设计】→【零部件设计】选项,进入【零部件设计】工作台.（2）绘制圆草图点击【轮廓】对象栏内的【圆】按钮,如图11-107所示.在原点点击一点,作为圆草图的圆心地位,然后移动鼠标,绘制一个圆.下面标注圆的尺寸.点击【束缚】对象栏内的【束缚】按钮.点击选择圆,就标注出圆的直径尺寸.双击一个尺寸线,弹出【束缚界说】对话框.在【直径】数值栏内输入160mm,点击对话框内的【肯定】按钮,封闭对话框,同时圆的直径尺寸被修正为160mm.修正尺寸后的圆如图11-108所示.图11－107【轮廓】对象栏图11－108圆的直径尺寸修正为160mm（3）分开【草图绘制器】工作台点击【工作台】对象栏内的【退出工作台】按钮.退出【草图绘制器】工作台,进入【零部件设计】工作台.（4）拉伸创建圆柱体点击【基于草图的特点】对象栏内的【凸台】按钮.弹出【凸台界说】对话框,如图11-109所示.在【第一限制】选项组内的【长度】数值栏内输入20mm,点击对话框内的【肯定】按钮,生成一个圆筒体.在左边的模子树上消失【填充器.1】元素.（5）创建第二个圆草图在图形区点击选中圆筒体的上底面,如图11－110所示.单击【草图编辑器】对象栏内的【草图】按钮,进入【草图绘制器】工作台.图11－109【凸台界说】对话框图11－110选中圆筒体的上底面点击【轮廓】对象栏内的【圆】按钮.在原点点击一点,作为圆草图的圆心地位,然后移动鼠标,绘制一个圆.用和第二步同样的办法,标注并调剂圆草图的直径为80mm,如图11－111所示.点击【工作台】对象栏内的【退出工作台】按钮.退出【草图绘制器】工作台,进入【零部件设计】工作台.（6）拉伸创建第二个圆柱体点击【基于草图的特点】对象栏内的【凸台】按钮.弹出【凸台界说】对话框,如图11-112所示.在【第一限制】选项组内的【长度】数值栏内输入150mm,点击对话框内的【肯定】按钮,生成第二个圆柱体.在左边的模子树上消失【填充器.2】元素.。
catia有限元分析
catia有限元分析声明:该文章由文鼎教育汇编、转载，版权归原作者所有.南京catia有限元分析培训CATIA有限元分析计算实例CATIA有限元分析计算实例11.1例题1 受扭矩作用的圆筒11.1,1划分四面体网格的计算,1,进入【零部件设计】工作台启动CATIA软件。
单击【开始】?【机械设计】?【零部件设计】选项，如图11,1所示，进入【零部件设计】工作台。
图11,1 单击【开始】?【机械设计】?【零部件设计】选项单击后弹出【新建零部件】对话框，如图11-2所示。
在对话框内输入新的零件文鼎教育集团—南京声明:该文章由文鼎教育汇编、转载，版权归原作者所有.名称，在本例题中，使用默认的零件名称【Part1】。
点击对话框内的【确定】按钮，关闭对话框，进入【零部件设计】工作台。
,2,进入【草图绘制器】工作台在左边的模型树中单击选中【xy平面】, 如图11-3所示。
单击【草图编辑器】工具栏内的【草图】按钮，如图11-4所示。
这时进入【草图绘制器】工作台。
图11,2 【新建零部件】对话框图11,3 单击选中【xy平面】,3,绘制两个同心圆草图点击【轮廓】工具栏内的【圆】按钮，如图11-5所示。
在原点点击一点，作为圆草图的圆心位置，然后移动鼠标，绘制一个圆。
用同样分方法再绘制一个同心圆，如图11-6所示。
文鼎教育集团—南京声明:该文章由文鼎教育汇编、转载，版权归原作者所有.图11,4 【草图编辑器】工具栏图11,5 【轮廓】工具栏下面标注圆的尺寸。
点击【约束】工具栏内的【约束】按钮，如图11-7所示。
点击选择圆，就标注出圆的直径尺寸。
用同样分方法标注另外一个圆的直径，如图11-8所示。
图11,6 两个同心圆草图图11,7 【约束】工具栏双击一个尺寸线，弹出【约束定义】对话框，如图11,9所示。
在【直径】数值栏内输入100mm，点击对话框内的【确定】按钮，关闭对话框，同时圆的直径尺寸被修改为100mm。
用同样的方法修改第二个圆的直径尺寸为50mm。
CATIA有限元的分析报告计算实例完整版
CATIA有限元分析计算实例CATIA有限元分析计算实例11.1例题1 受扭矩作用的圆筒11.1－1划分四面体网格的计算〔1〕进入【零部件设计】工作台启动CATIA软件。
单击【开始】→【机械设计】→【零部件设计】选项，如图11－1所示，进入【零部件设计】工作台。
图11－1单击【开始】→【机械设计】→【零部件设计】选项单击后弹出【新建零部件】对话框，如图11-2所示。
在对话框内输入新的零件名称，在本例题中，使用默认的零件名称【Part1】。
点击对话框内的【确定】按钮，关闭对话框，进入【零部件设计】工作台。
〔2〕进入【草图绘制器】工作台在左边的模型树中单击选中【xy平面】, 如图11-3所示。
单击【草图编辑器】工具栏内的【草图】按钮，如图11-4所示。
这时进入【草图绘制器】工作台。
图11－2【新建零部件】对话框图11－3单击选中【xy平面】〔3〕绘制两个同心圆草图点击【轮廓】工具栏内的【圆】按钮，如图11-5所示。
在原点点击一点，作为圆草图的圆心位置，然后移动鼠标，绘制一个圆。
用同样分方法再绘制一个同心圆，如图11-6所示。
图11－4【草图编辑器】工具栏图11－5【轮廓】工具栏下面标注圆的尺寸。
点击【约束】工具栏内的【约束】按钮，如图11-7所示。
点击选择圆，就标注出圆的直径尺寸。
用同样分方法标注另外一个圆的直径，如图11-8所示。
图11－6两个同心圆草图图11－7【约束】工具栏双击一个尺寸线，弹出【约束定义】对话框，如图11－9所示。
在【直径】数值栏内输入100mm，点击对话框内的【确定】按钮，关闭对话框，同时圆的直径尺寸被修改为100mm。
用同样的方法修改第二个圆的直径尺寸为50mm。
修改尺寸后的圆如图11-10所示。
图11－8标注直径尺寸的圆草图图11－9【约束定义】对话框〔4〕离开【草图绘制器】工作台点击【工作台】工具栏内的【退出工作台】按钮，如图11-11所示。
退出【草图绘制器】工作台，进入【零部件设计】工作台。
CATIA有限元分析
实验报告目录实验一：CATIA 中的工程分析动臂应力分析问题描述解题思路操作过程实验二：电子样机运动机构模拟四连杆运动机构模拟问题描述解题思路操作过程实验三：电子样机空间分析柴油机燃油供给系中输油泵空间分析问题描述解题思路操作过程感想实验一：装载机动臂应力分析一、问题描述装载机无偏载工作时，动臂承受一定外载荷和来自车架的约束。
动臂结构示意图见图1。
图1在建立模型时，油缸假设为柔性弹簧，A铰点作为动臂的支点，允许动臂绕通过A 铰点的轴转动，B铰点是动臂油缸支点（动臂油缸的刚度假设为2.0e7N_m）。
C铰点和D铰点是外载荷的作用点。
本实例分析的工况是正铲无偏载，载荷、结构同时对称，最好取出模型的一般，通过施加对称约束，进行有限元求解。
二、解题思路1、进入并载入源文件2、前处理（施加约束和载荷）3、求解4、后处理三、操作过程1、进入并载入源文件(1)、打开文件dongbi.CATPART。
(2)、进行有限元分析前的基本设置工作。
(3)、单击Start/Analysis Simulation/Generative Structural Analysis 进入有限元分析模块，选择Static Analysis, 进入静态有限元分析，如图2所示。
图22、前处理●在A点建立刚性虚件，如下图所示。
●限定A点自由度，如下图所示。
●B点建弹簧虚件，如下图所示。
●圆锥角约束，如下图所示。
C点建刚性虚件并施加载荷在C点处创建的刚性虚件，然后利用分布力按钮在Y轴输入－2000N，Z轴输入－2000N。
，如下图所示。
在D点施加载荷在D点处的创建柔性虚件，然后利用分布力按钮在Y轴输入－2000N，Z轴输入－2000N。
用同样的方法在D点右侧的柔性虚件上施加载荷，如下图所示。
3、自动求解●计算冯米斯应力●计算数值位移●编辑图片●排列图片●生成报告按书上步骤做的，详细步骤不在此赘述，见谅。
