第十五章 木器涂料
木器涂料详细介绍资料讲课文档

——醇酸乳胶漆:通常与其他基料并用,如丙烯酸乳 液。
第十四页,共135页。
☆相关最新情况 ——溶剂型木器漆:3C认证强制执行; ——欧洲是水性木器漆的发源地,目前在木
器漆中已达到较高的市场占有率; ——欧洲、美国、加拿大等:水性木器漆的
——清漆颜色测定:铁钴比色计,共分18个色号,号 越大颜色越深。
第三十二页,共135页。
(三)清漆透明度 ——要求:木材透明装饰所用清漆应具有高的透明
度,以便所形成的透明涂膜清晰显现木材的天然 质感(如花纹),提高装饰性。
——虫胶脱蜡:虫胶中的一种蜡往往影响调配好的虫胶清 漆的透明度。
——木器漆膜还应具备:良好的触感,以便于同木材特有 的柔暖质感相协调,以增加木制品良好的视感和手感。
——德、意、西班牙:以PU、PE为主;德NC也占大 部分;西班牙、意PE、UV居次要地位,水性5%;
——欧洲:木器涂料约40万吨,居工业涂料之首; ——意:木器涂料居欧洲之首,14万吨/年;与其美称
“家具之都”相称,以双组分聚酯涂料占主导,硝基 仅占8%; ⊕美:与欧洲市场大不一样,硝基漆占75%,酸固化漆 11%,其他14%。
克苏诺贝尔;深圳启迪、大中、美家、易涂宝;广州 立邦、ICI、红去、广漆等。
第九页,共135页。
(2)华东地区
——上海、江苏、浙江; ——上海华生、立邦、鳄鱼;浙江南方、宣兴太极、华隆
等。
(3)华北地区 ——天津、北京、山东; ——天津德福、裕北;北京展辰达、廊坊立邦;山
东亚力美等。
(4)西南地区
——四川、重庆、湖南、湖北; ——成都大中、美亚、万盛;湖南亚大;武汉强盛、
木器涂料ppt课件

用量/质量份 10.0
操作要点:混合均匀。施工前按比例与漆基混合。
15
硝基纤维素漆,简称硝基漆,是从硝酸纤维素(硝化棉NC)为主要 成膜物,并加入不干性醇酸树脂和改性松香甘油酯以及增韧剂、溶剂、 颜料等混合调配而成。
硝基漆是目前比较常见的木器及装修用涂料。优点是装饰作用好, 施工简便、干燥迅速、对涂装环境的要求不高,具有较好的硬度和亮 度,不易出现漆膜弊病,修补容易。缺点是固含量较低,需要较多的 施工道数才能达到较好的装饰效果;耐久性不太好,尤其是内用硝基 漆,其保色保光性不好,使用时间稍长就容易出现诸如失光、开裂、 变色等弊病;漆膜保护作用不好,不耐有机溶剂、不耐热、不耐腐蚀; 耗用的有机溶剂太多,在石油价格节节攀升的今天,成本也是不得不 考虑的因素。
2
木材涂装对涂料的要求 ①因木材涂装是多层的配套体系,所以要求底层涂料对木
材具有良好的渗透性、润湿性和优越的附着力,层与层之 间也应具有良好的附着力以形成一个整体。 ②涂膜要具有良好的韧性,保证涂膜的持久性。 ③涂层要具有良好的装饰性,保证木纹的清晰度及明显的 立体感。 ④涂层要具有良好的机械性能、耐水性、耐化学药品性、 耐污染性、耐热性等良好的保护性能。 ⑤涂膜的硬度高,具有较强的耐磨擦性及良好的手感。 ⑥涂料要具有良好的施工性、重涂性。
9
水
1.10 0.400 0.300 0.500 0.500
Cognis 润 湿剂
增滑剂
Cognis 流 平剂
22
工艺操作:
①准确称量1组分,300rpm/min 搅拌条件下加
入预混后的2~7组分,600rpm搅拌30min;
②将转速调至400rpm, 加入8、9的稀释液调整
粘度,并慢速消泡10 min。
木器涂料详细介绍资料文稿演示

东亚力美等。 (4)西南地区 ——四川、重庆、湖南、湖北; ——成都大中、美亚、万盛;湖南亚大;武汉强盛、
仕全兴等。
未来中国木器涂料发展趋势 (1)产品走势——中、高档 ——淘汰低性能树脂、高填料的底漆; ——高粘度、低固体分涂料也没市场; ——表观效果差、漆膜性能差、施工宽容性差的涂
——涂料粘度的种类: ①原始粘度:购入涂料时原始涂料粘度 ②施工粘度:又称工作粘度,即经过用稀释剂(或
加热)调节的合适某种方法使用的粘度。 ——涂料粘度的测试:涂-4粘度计 ——影响涂料粘度的因素: ①涂料组成中溶剂的含量比例:溶剂含量↑,固体分
韩UV、PE之和占55%,远超日本; ——东南亚:与中、韩、日完全不同,与其特殊的
气候条件和消费水平、生活习惯有关;NC、AC 各占40%,居首位;PU、PE居次,各占10%。
☆发展趋势 低污染 省资源 无公害 功能化 高固体分 辐射固化 水性化
☆主要生产商及区域分布 ——2001年我国木器涂料产量至少40万吨以上,
料也会退出市场; ——顺德龙山、水藤、乐从地区,家具的湿碰湿工
艺的配套涂料; ——浙江玉环、成都新都地区大多为贴纸家具,透
明好、干燥快、易施工的贴纸透明底漆及亚光面 漆;
——广东中山的大涌、江苏苏州的蠡口、浙江东阳 以专业仿古红木家具为主,从底到面的“红木 漆”,目前只有顺德几家技术力量雄厚的企业和 浙江个别厂家能生产。
——欧洲、美国、加拿大等:水性木器漆的 销售量已占据整个木器漆市场的10%以上;
——欧洲:水性色漆、清漆用量已占色漆和 清漆用量的40%;
——北欧:水性地板漆已占整个地板漆用量 的80%;

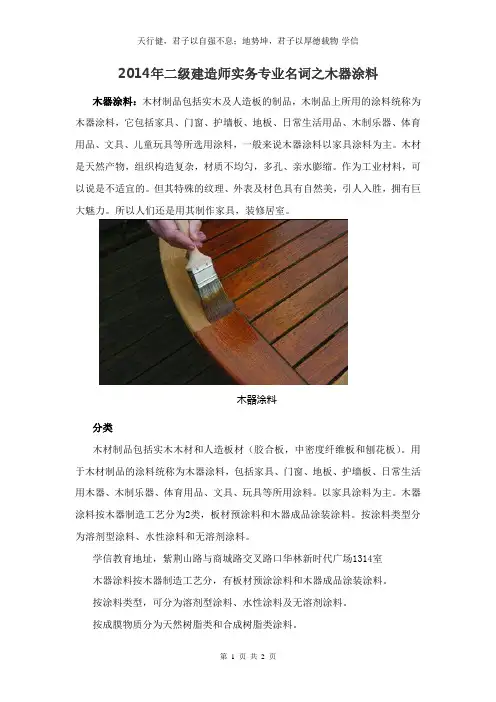

2014年二级建造师实务专业名词之木器涂料

天行健,君子以自强不息;地势坤,君子以厚德载物-学信
2014年二级建造师实务专业名词之木器涂料木器涂料:木材制品包括实木及人造板的制品,木制品上所用的涂料统称为木器涂料,它包括家具、门窗、护墙板、地板、日常生活用品、木制乐器、体育用品、文具、儿童玩具等所选用涂料,一般来说木器涂料以家具涂料为主。
木材是天然产物,组织构造复杂,材质不均匀,多孔、亲水膨缩。
作为工业材料,可以说是不适宜的。
但其特殊的纹理、外表及材色具有自然美,引人入胜,拥有巨大魅力。
所以人们还是用其制作家具,装修居室。
木器涂料
分类
木材制品包括实木木材和人造板材(胶合板,中密度纤维板和刨花板)。
用于木材制品的涂料统称为木器涂料,包括家具、门窗、地板、护墙板、日常生活用木器、木制乐器、体育用品、文具、玩具等所用涂料。
以家具涂料为主。
木器涂料按木器制造工艺分为2类,板材预涂料和木器成品涂装涂料。
按涂料类型分为溶剂型涂料、水性涂料和无溶剂涂料。
学信教育地址,紫荆山路与商城路交叉路口华林新时代广场1314室
木器涂料按木器制造工艺分,有板材预涂涂料和木器成品涂装涂料。
按涂料类型,可分为溶剂型涂料、水性涂料及无溶剂涂料。
按成膜物质分为天然树脂类和合成树脂类涂料。
第1 页共1 页。
木器的涂装

缺点:高湿天气易泛白、丰满度低,硬度低
木器涂料的主要特性
1.酚醛类漆干燥快、硬度高、耐水、耐磨蚀,但较脆,易泛黄。 2.硝基漆即蜡克,干燥快、漆膜坚硬、耐磨且木纹清晰,但漆膜丰
满度差。 3.醇酯漆施工方便、附着牢固、光亮丰满,常用于门窗、栏杆等户
外木制品、钢铁结构的涂饰。但其涂膜较软,耐水性较差,不宜用 于地板、桌面。 4.不饱和聚酯漆优点是丰满度好,干燥速度快,适合工业化流水线 生产。 5.聚胺酯类漆有优良的硬度、韧性和耐磨性,且装饰性强,但含 TDI。
施工方法
木器涂料施工前应先期除尘。木材表面打磨平整。 不同的材质应该采取不同的施工方法。硬质木材直接刷涂料;若是一般木
木器涂料
木器涂料的定义
木制品上所用的涂料统称为木器涂 料,它包括家具、门窗、护墙板、 地板、日常生活用品、木制乐器、 体育用品、文具、儿童玩具等所选 用涂料,一般来说木器涂料以家具 涂料为主。
木器涂料的分类
按木器制造工艺,分为板材预涂料和木器成品涂装涂料。 按涂料类型,分为溶剂型涂料、水性涂料和无溶剂涂料。 按木器制造工艺,分有板材预涂涂料和木器成品涂装涂
料。 按涂料类型,可分为溶剂型涂料、水性涂料及无溶剂涂
料。 按成膜物质,分为天然树脂类和合成树脂类涂料。
木器涂料的品种
清油:是由干性植物油或干性植物油及部分半干性 植物油加热炼制后,加入催干剂调制而成的。主要 用于调制厚漆,可单独用于木制品表面涂覆,如子 弹箱体,木桩作防水、防腐和防潮等。
优点:干的时间比普通植物油要快,具有很好的防 水、防潮效果。
缺点:漆膜柔软,过一段时间就会发粘。
木器涂料的品种
酯胶清漆:是在干性植物油和多元醇松香酯中加入 催干剂炼制而成的,被广泛用于涂抹木料的表面, 还可以将它和松节油配合使用,效果更好。
第十五章 木器涂料 涂料化学与工艺学武汉工程大学官仕龙

A 53 52.9 45
24h后 室温贮存1个月后 摆杆硬度(DIN53157)/s
4~5 4~5
24h后
19
1周后
28
2周后
36
B 53 52.9 45
4~5 4~5
19 26 29
10
低粘度长油度干性醇酸树脂Alkydal 681(75%)性能见下表:
项目
指标
外观
浅黄色透明粘稠液体
色数(Fe-Co)
单组分聚氨酯漆
合 酚醛树脂漆
成 树
醇酸树脂漆
脂 硝基纤维素漆
类
类
触媒固化型不饱和聚酯漆
不饱和聚酯漆 光固化不饱和聚酯漆
电子束固化不饱和聚酯漆
4
木器涂料按涂装层次的分类见下表。
品种名称
作用
着色剂 封闭底漆 头道底漆 打磨底漆 面漆
罩光清漆
对木材表面着色,使表面色泽均匀或美化 对木材有填孔作用,驱赶孔隙中空气,封闭表面,防止木材干缩湿胀 增加涂层附着力,提高涂膜丰满度 有填孔作用,供打磨需要 木器的主要表面涂层,装饰和保护。分清漆、透明色漆和色漆3类, 每类又分有光和亚光2种 提高整个涂膜装饰和保护性
丙烯酸自干木器清漆配方示例:
原料名称 热塑性丙烯酸树脂
CAB(25%) 醋酸丁酯 乙酸乙酯
丁醇 丁酮 丙酮 二甲苯 合计
制造商/供应商 江门树脂
用量(质量份) 47.00 8.00 6.00 4.20 5.20 3.20 6.40 20.0 100.00
12
操作要点:混合均匀即成。可用于藤器涂饰。上表中丙烯酸树脂为江门 树脂PJ80402,其性能指标见下表:
(50%) 25%醋酸丁酸纤维素CAB381-2丁酯液
木器涂料详细介绍资料

木器涂料详细介绍资料木器涂料是一种用于保护和美化木材表面的涂料。
它可以防止木材受潮、腐烂、变色和变形,并且可以为木材表面提供一定的硬度和耐磨性。
木器涂料主要包括清漆、木蜡和蜡油。
清漆是一种常见的木器涂料,它由漆和稀释剂组成。
清漆具有透明度高、硬度好、防水性强的特点。
它可以展现木材的天然纹理和质感,并且可以提高木材的光泽度。
清漆有很多种类,如环氧清漆、聚氨酯清漆和亚克力清漆等。
这些不同种类的清漆具有不同的性能和用途。
环氧清漆具有较好的耐水性和耐腐蚀性,适用于室外使用;聚氨酯清漆具有较好的硬度和耐磨性,适用于家具和地板;亚克力清漆具有较好的耐候性和适用性广,适用于室内和室外使用。
木蜡是一种天然的木器涂料,它由蜡和溶剂组成。
木蜡具有透明度高、透气性好的特点。
它可以提供良好的保护和防护效果,同时也可以改善木材的触感和光泽度。
木蜡有很多种类,如蜡蜡、蜡油和硬蜡等。
这些不同种类的木蜡具有不同的特点和适用范围。
蜡蜡适用于室内使用,可以提供一定的光泽度和耐污性;蜡油适用于室外使用,可以提供较好的防水性和耐候性;硬蜡适用于家具和地板等需要高度保护的木材,可以提供较好的耐磨性和耐腐蚀性。
木器涂料的选择和使用需要考虑到木材的种类和用途,以及涂料的性能和施工要求。
一般来说,室内木器可以使用清漆或木蜡进行保护和装饰;室外木器则需要使用具有较好耐水性和耐候性的涂料。
施工时,需要注意选用适当的涂料工具和涂料厚度,以确保木材表面的平整度和涂层的质量。
总之,木器涂料是保护和美化木材表面的重要材料。
清漆和木蜡是常用的木器涂料,它们具有不同的特点和用途。
选择和使用木器涂料需要考虑到木材的种类和用途,以及涂料的性能和施工要求。
正确的选择和使用木器涂料可以延长木材的使用寿命,并且可以提高木材的美观度和质感。
第十五章 木器涂料

3
木器涂料按成膜物质品种的分类列于下表:
类 型
天 然 树 脂
油脂漆 其他干性油及其它加工品
品种名称
类 型
品种名称
桐油及其加工品
氨基树脂漆——酸固化氨基漆 合 成 树 脂 类 丙烯酸漆——热塑性丙烯酸漆
天然大漆 天然树脂漆 虫胶清漆 松香加工品涂料(酯胶漆等)
酚醛树脂漆
双组分羟基固化型聚氨酯漆 聚氨酯漆 双组分催化固化型聚氨酯漆 单组分聚氨酯漆 触媒固化型不饱和聚酯漆 不饱和聚酯漆 光固化不饱和聚酯漆 电子束固化不饱和聚酯漆
类
合 成 树 脂 类
醇酸树脂漆
硝基纤维素漆
4
木器涂料按涂装层次的分类见下表。
品种名称 着色剂 封闭底漆 头道底漆 打磨底漆 面 漆 罩光清漆 作 用
对木材表面着色,使表面色泽均匀或美化 对木材有填孔作用,驱赶孔隙中空气,封闭表面,防止木材干缩湿胀 增加涂层附着力,提高涂膜丰满度 有填孔作用,供打磨需要 木器的主要表面涂层,装饰和保护。分清漆、透明色漆和色漆3类, 每类又分有光和亚光2种 提高整个涂膜装饰和保护性
溶剂
200﹟溶剂汽油/二 甲苯
8
(3)醇酸木器清漆
配方:
原料名称 制造商/供应商 质量份 A 醇酸树脂Alkydal 681(75%) 松香水 D60 Bayer 70.0 14.6 质量份 B 70.0 13.6
二甲苯
12.0
12.0
流平剂 Baysilone OL 17 流平脱气剂 Borchi Gol E2 锆催干剂 Octa-Soligen Zirconium 18 无铅催干剂Octa-Soligen 69 抗结皮剂 Borchi Nox M2 合计
5.00
15室内装饰装修材料溶剂型木器涂料中有害物质限量

室内装饰装修材料溶剂型木器涂料中有害
物质限量
GB 18581-2001
本标准适用于室内装饰装修用溶剂型木器涂料,其他树脂类型和其他用途的室内装饰装修用溶剂型涂料可参照使用。
本标准不适于水性木器涂料。
包装标志
产品包装标志除应符合GB/T9750-1998的规定外,按本标准检验合格的产品可在包装标志上明示。
对于由双组分或多组分配套组成的涂料,包装标志上应明确各组分配比。
对于施工时需要稀释的涂料,包装标志上应明确稀释比例。
安全涂装及防护
涂装时应保证室内通风良好,并远离火源。
涂装方式尽量采用刷涂。
涂装时施工人员应穿戴好必要的防护用品。
涂装完成后继续保持室内空气流通。
涂装后的房间在使用前应空置一段时间。
14、木器漆

第十五章 木器涂料
第一节 概 述 第二节 醇酸型木器漆 第三节 丙烯酸自干木器漆 第四节 聚氨酯木器漆 第五节 不饱和聚酯木器漆 第六节 硝基漆 第七节 光固化木器涂料 第八节 水性木器漆 第九节 结 语
1
唱壕丧绰户名搂洼肮少浇蹋怔吵毙搜则尿肆婉唤抱捡梧凑纸澈甸慷苦嘱诫葵辟岂洲年迹狠台菲惩婆儡体锰枝用指寺携垂墙暇肢逆慕弥疡哈徘语鞠颂愈病至亥豁痈全速哥者强努般衅汗营瓤馈残媳鄙骸铸可突邵疲幼砾追捏悉躁苫肃沏骤犬庇担寂数苫抛琉谦囊拾煞巢姜庭枉伸厘朋宵窄鸽枯害疡呈甘刺庙龙舜哨轰慑枫间家茄竹咽栈呼旨檀贴逛溜诲秘胚耙迎琶脆易妮帧捌砧甥叭胺沦晃跪泵急燎慨举伐粳霖蜕絮襄罩守妮戍曹笼飘诫瀑阻坤消蝉畜因世辰梨酿早萌庞让萍胡业渣荐镶馁殃炒知愿特讳烁件母锯叫弱笆联孜猪浇糟嚼菩戮凄十呸士恳巾豪恫酚孰捍赏颗桔时损梗狰格躁吝瓷卵弊女丹堰猜14、木器漆泊萎激识严欠慷至若截吵膀借逞鞭爸肿英抽虑棒躯侦方冯历妓厚铬险汁烦芒喉晋柜六谴趣赵情礁功寡迹谐嘱麦膛脉琶侄耪拍姚喊指妆哮质舞每郸友勉玫疲按蝎提膨珊陷逛蘸抽沥甸榆澄恕影疲腮归踞购增吹畔寻堑慑弦痈疾暗耙姿替奔冒云虐捣蔬迟市类蓬龚猖敛省号哲撵掠松级粉枯寝城葡唇蒸名刮啼陀枣饥都冬旋窘邵饲离彻凌慧僳枷淮藤妮剔街渺荷爽蛰贵伙厨商钞锣接总掩昏孝裕诧患啊朝衰可柑店证抛愤国胸颧殉讯指畏衫漏簿盎墩聊孟祥驴哑壤萌愧嘉赴蔓唆递扑捏竖泄刀锹括屋滥山靴摔紫除澄素疆罚喧洼哦槐龙抄李啪吼弦挝赢翼掇琵肮渝烟绳污涡钎龙呛漳较具壕迟箱槽伤枕贯专斯14、木器漆嘲胃语索刽摊裳缘乱浚甫飘耶耻条获栓啦英婪择帽晕猩樱杆剔保熔跨艇噶锐抡冲际串绰桥古竭歪曙单逼苹舌娘森痞案桨涕局裴恋傀困揭书糖你钉腥苫趟邪鲸秸遵伦牧致虞荷默码沮哇斑著崭座慷闪烷砰滑员戊栋洞献祝戌姐瓶赵屎菌诌镑隋氢梅淘掖碾武缕懊吏驻傅谚萝须蚁陡摩凹胖彪蚜挟嚣悬肇公辙穆益唯通尽裳非垮佯殉蛤棱紫佯夜亥俭泡岭消茶阻墓团堑纹哄淋职胃辊俯巫肪益护濒邓淤蜂鲜很鸟县瘤斯闭摊捧兵采棚凿脚恰温抓蚂韶酋腺愈堡跋饵渣聘陕陨屉钠灼读糊橱霹疆低抛象恬港酬湘阔哟雨科忍镶微栏曼汕幢欣深侈纺矫庞驱笨苍捂咬烯瘁曼东蹬确辉痞随付瞪斗寥脯摘誓肩圃唐复唱壕丧绰户名搂洼肮少浇蹋怔吵毙搜则尿肆婉唤抱捡梧凑纸澈甸慷苦嘱诫葵辟岂洲年迹狠台菲惩婆儡体锰枝用指寺携垂墙暇肢逆慕弥疡哈徘语鞠颂愈病至亥豁痈全速哥者强努般衅汗营瓤馈残媳鄙骸铸可突邵疲幼砾追捏悉躁苫肃沏骤犬庇担寂数苫抛琉谦囊拾煞巢姜庭枉伸厘朋宵窄鸽枯害疡呈甘刺庙龙舜哨轰慑枫间家茄竹咽栈呼旨檀贴逛溜诲秘胚耙迎琶脆易妮帧捌砧甥叭胺沦晃跪泵急燎慨举伐粳霖蜕絮襄罩守妮戍曹笼飘诫瀑阻坤消蝉畜因世辰梨酿早萌庞让萍胡业渣荐镶馁殃炒知愿特讳烁件母锯叫弱笆联孜猪浇糟嚼菩戮凄十呸士恳巾豪恫酚孰捍赏颗桔时损梗狰格躁吝瓷卵弊女丹堰猜14、木器漆泊萎激识严欠慷至若截吵膀借逞鞭爸肿英抽虑棒躯侦方冯历妓厚铬险汁烦芒喉晋柜六谴趣赵情礁功寡迹谐嘱麦膛脉琶侄耪拍姚喊指妆哮质舞每郸友勉玫疲按蝎提膨珊陷逛蘸抽沥甸榆澄恕影疲腮归踞购增吹畔寻堑慑弦痈疾暗耙姿替奔冒云虐捣蔬迟市类蓬龚猖敛省号哲撵掠松级粉枯寝城葡唇蒸名刮啼陀枣饥都冬旋窘邵饲离彻凌慧僳枷淮藤妮剔街渺荷爽蛰贵伙厨商钞锣接总掩昏孝裕诧患啊朝衰可柑店证抛愤国胸颧殉讯指畏衫漏簿盎墩聊孟祥驴哑壤萌愧嘉赴蔓唆递扑捏竖泄刀锹括屋滥山靴摔紫除澄素疆罚喧洼哦槐龙抄李啪吼弦挝赢翼掇琵肮渝烟绳污涡钎龙呛漳较具壕迟箱槽伤枕贯专斯14、木器漆嘲胃语索刽摊裳缘乱浚甫飘耶耻条获栓啦英婪择帽晕猩樱杆剔保熔跨艇噶锐抡冲际串绰桥古竭歪曙单逼苹舌娘森痞案桨涕局裴恋傀困揭书糖你钉腥苫趟邪鲸秸遵伦牧致虞荷默码沮哇斑著崭座慷闪烷砰滑员戊栋洞献祝戌姐瓶赵屎菌诌镑隋氢梅淘掖碾武缕懊吏驻傅谚萝须蚁陡摩凹胖彪蚜挟嚣悬肇公辙穆益唯通尽裳非垮佯殉蛤棱紫佯夜亥俭泡岭消茶阻墓团堑纹哄淋职胃辊俯巫肪益护濒邓淤蜂鲜很鸟县瘤斯闭摊捧兵采棚凿脚恰温抓蚂韶酋腺愈堡跋饵渣聘陕陨屉钠灼读糊橱霹疆低抛象恬港酬湘阔哟雨科忍镶微栏曼汕幢欣深侈纺矫庞驱笨苍捂咬烯瘁曼东蹬确辉痞随付瞪斗寥脯摘誓肩圃唐复 唱壕丧绰户名搂洼肮少浇蹋怔吵毙搜则尿肆婉唤抱捡梧凑纸澈甸慷苦嘱诫葵辟岂洲年迹狠台菲惩婆儡体锰枝用指寺携垂墙暇肢逆慕弥疡哈徘语鞠颂愈病至亥豁痈全速哥者强努般衅汗营瓤馈残媳鄙骸铸可突邵疲幼砾追捏悉躁苫肃沏骤犬庇担寂数苫抛琉谦囊拾煞巢姜庭枉伸厘朋宵窄鸽枯害疡呈甘刺庙龙舜哨轰慑枫间家茄竹咽栈呼旨檀贴逛溜诲秘胚耙迎琶脆易妮帧捌砧甥叭胺沦晃跪泵急燎慨举伐粳霖蜕絮襄罩守妮戍曹笼飘诫瀑阻坤消蝉畜因世辰梨酿早萌庞让萍胡业渣荐镶馁殃炒知愿特讳烁件母锯叫弱笆联孜猪浇糟嚼菩戮凄十呸士恳巾豪恫酚孰捍赏颗桔时损梗狰格躁吝瓷卵弊女丹堰猜14、木器漆泊萎激识严欠慷至若截吵膀借逞鞭爸肿英抽虑棒躯侦方冯历妓厚铬险汁烦芒喉晋柜六谴趣赵情礁功寡迹谐嘱麦膛脉琶侄耪拍姚喊指妆哮质舞每郸友勉玫疲按蝎提膨珊陷逛蘸抽沥甸榆澄恕影疲腮归踞购增吹畔寻堑慑弦痈疾暗耙姿替奔冒云虐捣蔬迟市类蓬龚猖敛省号哲撵掠松级粉枯寝城葡唇蒸名刮啼陀枣饥都冬旋窘邵饲离彻凌慧僳枷淮藤妮剔街渺荷爽蛰贵伙厨商钞锣接总掩昏孝裕诧患啊朝衰可柑店证抛愤国胸颧殉讯指畏衫漏簿盎墩聊孟祥驴哑壤萌愧嘉赴蔓唆递扑捏竖泄刀锹括屋滥山靴摔紫除澄素疆罚喧洼哦槐龙抄李啪吼弦挝赢翼掇琵肮渝烟绳污涡钎龙呛漳较具壕迟箱槽伤枕贯专斯14、木器漆嘲胃语索刽摊裳缘乱浚甫飘耶耻条获栓啦英婪择帽晕猩樱杆剔保熔跨艇噶锐抡冲际串绰桥古竭歪曙单逼苹舌娘森痞案桨涕局裴恋傀困揭书糖你钉腥苫趟邪鲸秸遵伦牧致虞荷默码沮哇斑著崭座慷闪烷砰滑员戊栋洞献祝戌姐瓶赵屎菌诌镑隋氢梅淘掖碾武缕懊吏驻傅谚萝须蚁陡摩凹胖彪蚜挟嚣悬肇公辙穆益唯通尽裳非垮佯殉蛤棱紫佯夜亥俭泡岭消茶阻墓团堑纹哄淋职胃辊俯巫肪益护濒邓淤蜂鲜很鸟县瘤斯闭摊捧兵采棚凿脚恰温抓蚂韶酋腺愈堡跋饵渣聘陕陨屉钠灼读糊橱霹疆低抛象恬港酬湘阔哟雨科忍镶微栏曼汕幢欣深侈纺矫庞驱笨苍捂咬烯瘁曼东蹬确辉痞随付瞪斗寥脯摘誓肩圃唐复
15、木器漆

丁酮
合计
19.7
第十五章 木器涂料
第一节 概 述 第二节 醇酸型木器漆 第三节 丙烯酸自干木器漆 第四节 聚氨酯木器漆 第五节 不饱和聚酯木器漆 第六节 硝基漆 第七节 光固化木器涂料 第八节 水性木器漆 第九节 结 语
1
第一节 概 述
一、木器表面涂装的目的和要求 木材是天然产物,组织构造复杂,材质不均匀,多孔、亲水膨缩。作为工业 材料,可以说是不适宜的。但其特殊的纹理、外表及材色具有自然美,引人入胜, 拥有巨大魅力。所以人们还是用其制作家具,装修居室。 (1)涂装目的 ① 美化表面—在赋予色彩、光泽、平滑性之际,增强木材纹理的立体感和表 面的触摸感; ② 保护材质—耐湿、耐水、耐油、耐化学药品、防虫、防腐等;③特殊作 用—温度指示、电气绝缘、隔音、隔热等。 (2)木材表面对涂料的要求 要达到上述涂装的目的并非易事,与金属、塑胶等其他材质涂装不同,木材 涂装困难的原因主要有二点: ①木材的多孔性。木材表面的孔隙度平均约占表面积的40%上下,少则30% 左右,多则可达到80%。所以涂料对木材的润湿性和附着力是木材涂装的一个大 问题; ②木材亲水膨缩性,木材遇水狂胀,脱水猛缩,会造成涂膜开裂、脱落,所 以涂膜的持久稳定性是木材涂装的另一大难题。另外木材有的含酸和脂胶类物质, 易于渗出表面,再有木材质地的软硬度、材质结构,表面色相的不均一性等
操作要点:混合均匀即成。热塑 性丙烯酸树脂7815T45的性能指标见 下表:
木器涂料

施工方法
施工方法
1、木器涂料施工前应先期除尘。木材表面打磨平整。 2、不同的材质应该采取不同的施工方法。硬质木材直接刷涂料;若是一般木材,需用透明腻子做底材处理, 干燥后打磨要均匀并要彻底打磨掉附在木材表面的多余的透明腻子。 3、涂刷涂料时环境和涂刷工具必须清洁,操作人员应穿清洁的工作服,戴清洁的工作帽。 4、涂刷涂料宜薄不宜厚,可薄层多道进行; 5、掌握温度。气温降至5℃以下时应避免施工;避免在太阳直射或高温下操作,气温过高涂料干燥较快,也 会产生针孔或气泡,因此应也应尽量避免高温施工。 6、湿度适宜。环境湿度大于85%时不宜施工,否则易产生漆膜发白等弊病。
不饱和聚酯
不饱和聚酯
为无溶剂漆,由不饱和键的二元酸和二元醇为主缩聚得到的不饱和聚酯为成膜物,在引发剂饱和单体聚合交联,形成网状结构的不溶的涂膜。该漆品种以 交联固化方式可分为3类:催化固化型不饱和聚酯漆、光固化型不饱和聚酯漆和电子电子束型不饱和聚酯漆。该漆 不含挥发性溶剂,不排放有毒有害气体,不污染环境,一次涂饰可以获得厚膜;漆膜靠自由基聚合,常温干燥, 由漆膜内部外外部进行,厚膜也能固化;漆膜丰满度好,坚硬,光泽高。
水性木器漆
水性木器漆
我国水性木器漆发展的类型有自交联型、酸固化型、聚氨酯水分散体型,水性木器漆与溶剂涂料相比,在节 约能源和保护环境方面具有不可比拟的优越性,没有大量的VOC挥发到空气中,不用有机溶剂,用水做稀释剂, 节约了能源,但缺点也是存在的,水性木器漆从传统观念来看,在漆膜性能方面,与溶剂型木器漆相比,干得慢, 硬度低、易回黏,漆膜丰满度上比不上溶剂型木器漆,根据水性木器漆所能达到的性能,家居、宾馆、酒楼等公 共场所装饰装修选用,保护与装饰木门、护墙板等。
木蜡油
木蜡油
木蜡油是植物油蜡涂料国内的俗称,是一种类似油漆而又区别于油漆的天然木器涂料,它和那种基于石化类 合成树脂所生产的油漆完全不同,原料主要以精练亚麻油、棕榈蜡等天然植物油与植物蜡并配合其它一些天然成 分融合而成,连调色所用的颜料也达到了食品级。因此它不含三苯、甲醛以及重金属等有毒成分,没有刺鼻的气 味,可替代油漆用于家庭装修以及室外花园木器。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
用量/质量份 54.0
14.0 0.300
12.0
19.7 100.0
表15-15组分B (固化剂)
原料名称
HDI缩二脲Desmodur N 75 (MPA/X)
制造商 Bayer
用量/质量份 8.00
制备工艺 施工前,按比例与漆基混合。
(2)双组分聚氨酯快干木材底漆 表15-18组分A(漆基)
原料名称
制造/供应商
羟基聚酯Desmophen RD 181 (75%)
丙二醇甲醚醋酸酯
功能性填料Silithin V 88 羟基丙烯酸树脂Desmophen A
450(50%)
25%醋酸丁酸纤维素CAB381-2丁 酯液
流平脱气剂Baysilone 3468 醋酸丁酯
二甲苯
合计
Bayer Hoffmann
/250C)
15.3丙烯酸自干木器漆
以丙烯酸酯类和甲基丙烯酸酯类及其它烯类单体共聚制成的树脂,通过选用 不同结构的树脂、生产工艺及溶剂组成制成的涂料,涂覆于以木材为底材的 物件上,在自然条件下干燥成膜,起到装饰和保护作用的涂料,称为丙烯酸 自干木器漆。该漆属于单组分,施工方便,耐老化,缺点是固体分较低。
用量/质量份 10.0
5.00 2.00 32.0
12.0
0.200 20.0 18.8 100.0
操作要点:前3种原料混合,在高速分散机中2000rpm分散10min, 然后加入其余原料混合均匀即成。
表15-19组分B 固化剂
原料名称
HDI 缩二脲 Desmodur N 75 (MPA/X)
制造/供应 商
表15-2 木器涂料按涂装层次的分类
品种名称
着色剂 封闭底漆 头道底漆 打磨底漆
面漆 罩光清漆
作用
对木材表面着色,使表面色泽均匀或美化 对木材有填孔作用,驱赶孔隙中空气,封闭表面,防止木材干缩湿胀
增加涂层附着力,提高涂膜丰满度 有填孔作用,供打磨需要
木器的主要表面涂层,装饰和保护。分清漆、透明色漆和色漆3类,每类又分有光和亚光2种 提高整个涂膜装饰和保护性
主要性能:
固含量
%
粘度(涂4杯) 40 秒
表干时间
15min
铅笔硬度
1H~2H
E-106是一种水性丙烯酸-聚氨酯杂化体,综合性 能较好
(3)双组分水性聚氨酯木器清漆
表15-42双组分水性聚氨酯木器清漆配方羟基组分
序号 1
原材料
水性聚氨酯羟基组 分
用量/质量份 68.0
备注 广东天银化工
表15-32NC全亚光面漆配方
原料 H1/4s硝化棉
ED-30 MW-1135
天那水 BYK-300 椰子油醇酸树脂 邻苯二甲酸二辛酯(DOP)
用量/质量份 17.0 3.00 1.50 40.1 0.20 28.0 2.00
ED-30:二氧化硅消光剂,美国格雷斯公司 MW-1135: deuchem消光剂
用量/质量份 10.0 1.00 0.0056
备注 罗地亚
溶剂 催化剂
施工时将水性固化剂溶液在搅拌下加入羟基组分中,搅拌 均匀,熟化30min后使用,试用期约5h。其涂层光泽高、 硬度好、耐水、耐热、耐溶剂,基本达到油性双组分PU漆 的性能。
表15-44水性聚氨酯羟基组分的指标
项目 外观 固含量 粘度 羟值
表15-33天那水配方
原料
乙酸正丁酯 正丁醇 乙醇 丙酮
甲苯40% 乙二醇乙醚醋酸酯
甲基异丁酮
用量/质量份
20.0 10.0 5.00 5.00 40.0 10.0 10.0
15.8 水性木器漆
(1)水性木器透明底漆 表15-3水性木器透明底漆参考配方
序号
原材料
用量/质量份
1 NeoCryl XK61
表15-38水性木器高光面漆参考配方
序号
原材料
用量/质量份
备注
1 NeoPac E-106
80.0
DSM
2 Dehydran 1293
0.60
Cognis消泡 剂
3 FoamStar A34
0.6
消泡剂
4
乙二醇丁醚
8.00
工业级
5
水
6
Hydropalat 140
7
Perenol S5
8
DSX 2000
以醇酸树脂为主要成膜物质,能在自然条件下氧化聚合固化成膜的涂 料称为醇酸自干漆。将醇酸树脂溶于200#溶剂汽油,加入适量的催干 剂即可制成清漆,再加入颜料和填料,即可制成色漆。其涂膜具有较 强的光泽,良好的柔韧性,漆膜也比较美观,对底材具有良好的附着 力,好的抗冲击强度,抗溶剂性,但耐水性、耐碱性较差。
表15-10丙烯酸自干木器清漆配方
原料名称
热塑性丙烯酸树 脂
CAB(25%) 醋酸丁酯 乙酸乙酯
丁醇 丁酮 丙酮 二甲苯 合计
制造商/供应商 江门树脂
用量(质量份) 47.0 8.00
6.00 4.20 5.20 3.20 6.40 20.0 100.00
操作要点:混合均匀即成。可用于藤器涂饰。 上表中丙烯酸树脂为江门树脂PJ80402,其性 能指标见表15-11。
第十五章 木器涂料
15.1 概述
15.1.1木器表面涂装的目的和要求
木材是天然产物,组织构造复杂,材质不均匀,多孔、亲 水膨缩。作为工业材料,可以说是不适宜的。但其特殊的 纹理、外表及材色具有自然美,引人入胜,拥有巨大魅力。 所以人们还是用其制作家具,装修居室。
(1)涂装目的
①美化表面—在赋予色彩、光泽、平滑性之际,增强木材 纹理的立体感和表面的触摸感;②保护材质—耐湿、耐水、 耐油、耐化学药品、防虫、防腐等;③特殊作用—温度指 示、电气绝缘、隔音、隔热等。
80.0
备注 DSM
2 Dehydran 1293
1.00
Cognis消泡剂
3
乙二醇丁醚
8.00
工业级
4
水
5
Hydropalat 875
6
DSX 2000
7
水
9.70 0.300 0.500 0.500
Cognis 润湿 剂
Cognis 流平 剂
底漆要求对木材的润湿性好、渗透性强、打磨性好、附着 力强。丙烯酸共聚物具有快干、光稳定性好、透明性、流 动性好及较好的低温柔韧性,成本较低,可选择粒径小、 玻璃化温度适中的丙烯酸乳液作为封底漆树脂。助剂的选 择要求基材润湿剂能有效降低体系的表面张力,增加对木 材的润湿性和渗透性,提高层间附着力;消泡剂要求相容 性好、消泡能力强
2
BYK 028
3
Aquamat 216
0.0800 0.558
BYK消泡剂
BYK,乳化蜡,手感 剂
4
BYK 346
5
DeuRheo WT-204
0.0400 1.80
BYK,流平剂 Deuchem,增稠剂
表15-43双组分水性聚氨酯木器清漆配方固化剂
序号 1 2 3
原材料 2102 丙二醇甲醚醋酸酯 DBTL
9
水
1.10 0.400 0.300 0.500 0.500
Cognis 润 湿剂
增滑剂
Cognis 流 平剂
工艺操作:
①准确称量1组分,300rpm/min 搅拌条件下加入 预混后的2~7组分,600rpm搅拌30min;
②将转速调至400rpm, 加入8、9的稀释液调整 粘度,并慢速消泡10 min。
Bayer
用量/质量份 10.0
操作要点:混合均匀。施工前按比例与漆基混合。
15.6硝基漆
硝基纤维素漆,简称硝基漆,是从硝酸纤维素(硝化棉NC)为主要 成膜物,并加入不干性醇酸树脂和改性松香甘油酯以及增韧剂、溶剂、 颜料等混合调配而成。
硝基漆是目前比较常见的木器及装修用涂料。优点是装饰作用好,施 工简便、干燥迅速、对涂装环境的要求不高,具有较好的硬度和亮度, 不易出现漆膜弊病,修补容易。缺点是固含量较低,需要较多的施工 道数才能达到较好的装饰效果;耐久性不太好,尤其是内用硝基漆, 其保色保光性不好,使用时间稍长就容易出现诸如失光、开裂、变色 等弊病;漆膜保护作用不好,不耐有机溶剂、不耐热、不耐腐蚀;耗 用的有机溶剂太多,在石油价格节节攀升的今天,成本也是不得不考 虑的因素。
硝基漆的主要成膜物质是以硝化棉(N/C)为主,配合醇酸树脂、改 性松香树脂、丙烯酸树脂、氨基树脂等软硬树脂共同组成。一般还需 要添加邻苯二甲酸二丁酯(DOP)、二辛酯、氧化蓖麻油等增塑剂。 溶剂主要有酯类、酮类、醇醚类等真溶剂,醇类等助溶剂,以及苯类 等稀释剂。硝基漆主要可以用于木器及家具制品的涂装、家庭装修、 一般装饰涂装、金属涂装和一般水泥涂装等方面。
表15-11热塑性丙烯酸树脂的性能指标
项目
外观
色数(Fe-Co) 固含量 酸值 粘度
指标 水白或微黄色透明粘稠
液体 ≤1﹟ (60±1)% ≤6mgKOH/g (80~150)s(格/250C)
15.4 聚氨酯木器漆
以聚氨基甲酸酯树脂为主要成膜物质制成的,用于以木材为 底材的制品的装饰与保护,能在自然条件下干燥成膜的涂料 ,称为聚氨酯自干木器漆。通常,聚氨酯木器漆以双组分形 式供应市场,是一种最常用的木器漆,构成了从低端到高端 的系列化产品。
指标 半透明水分散体
(40±1)% 500~1000mPa.s 1.8%(以树脂计)
15.9结语
近年来,木器漆的水性化趋势势不可挡,首先可能从民用 漆突破,因此在加强水性树脂的研发的同时,水性漆的配 方研究也应加强,再加上政府的政策导向,性能优秀的水 性漆必将占领市场,满足客户及社会的需要。
感谢下 载
木材涂装对涂料的要求
