什么是铝基板
铝基板介绍
3
铝基板
• 从热膨胀系数，热传导能力，强度，硬度，重量，表面状态和成本方面 考虑。绝大部分的金属基板都采用了铝板作为金属基层。选用铝材的种 类，主要依据机械加工工艺和成本的考量。
名称 成分 强度 性能 价格
6061T6
5052H34 1050H18 C11000
Al-Mg-Si
Al-Mg 纯铝 纯铜
触摸屏:传感器, 玻璃盖板
长城开发全球网络
全球电子制造服务排名第七，中国电子集团（CEC）一级子公司。
6
长城开发–技术研发及中央实验室
技术研发及中央实验室成立于1992年，下设六个专业实验室及两个工程技术组
可靠性实验室 （CNAS认可） 材料科学实验室 （CNAS认可） 先进机械实验室 高级SMT实验室 静电控制实验室
2
铝基板
• 电路层：要求具有很大的载流能力，一般采用电解铜箔，经过蚀刻
形成印制电路，用于实现器件的装配和连接。与传统的FR-4 相比，采 用相同的厚度，相同的线宽，铝基板能够承载更高的电流，从而应使 用较厚的铜箔，厚度一般35μm~280μm。
• 金属基层 ：金属基层是铝基板的支撑构件，要求具有高导热性，一
8
般是铝板，也可使用铜板（其中铜板能够提供更好的导热性），适合 于钻孔、冲剪及切割等常规机械加工。工艺要求有：镀金、喷锡、 osp抗氧化、沉金、无铅ROHS制程等
• 绝缘层：高导热绝缘层的技术是衡量一款铝基板是否真正拥有高导
热性能，高绝缘性能的核心。目前国际上高品质铝基板的绝缘层都是 由高导热、高绝缘的陶瓷介质填充的特殊聚合物所构成。聚合物保障 了绝缘性能，抗热老化能力以及高粘接能力。而陶瓷填充物则极大增 强了导热性能和绝缘性能。
铝基板的工艺流程
铝基板的工艺流程铝基板（Aluminum-based Circuit Board，简称Al PCB）又称铝基材料，是一种以铝基材料作为基板的一种特殊金属基板。
它具有优异的导热性能，能够有效地散热，适用于高功率电子元件的设计与生产。
下面将介绍一下铝基板的工艺流程。
首先，铝基板的工艺流程开始于材料准备。
通过精细的材料选择和控制，确保铝板的质量和性能。
材料选择主要考虑导热性能、平整度和尺寸等方面。
接下来，进行铝基板的成型与切割。
将铝板根据设计要求进行成型，一般常见的成型方式有铣削、切割和冲压等。
成型后的铝板需要经过表面处理，如抛光或喷砂处理等，以提高铝板的表面平整度和粗糙度。
然后，进行铝基板的图形设计。
根据实际的电路设计要求，在铝板上绘制电路图形，一般采用光刻工艺。
绘制好电路图形后，对于多层铝基板，在不同的层板上通过孔径进行电气连接。
接着，进行铝基板的线路形成。
通过化学腐蚀、电镀等工艺，在铝板上形成导电线路。
在线路形成的过程中，要特别注意保护好设计好的电路图形，防止因工艺过程导致图形受损。
随后，进行铝基板的电镀与印刷。
电镀可以增加铝基板的抗氧化性能和电导率，常见的电镀有金、锡、铜等。
印刷一般是为了标示电路板的信息，如序列号、生产厂家、批次号等。
最后，进行铝基板的检测与组装。
通过目视检查、导通测试等手段，对已制作的铝基板进行质量检测。
在合格的铝基板上，可以根据需求进行元器件的安装和组装。
总之，铝基板的工艺流程经历了材料准备、成型与切割、图形设计、线路形成、电镀与印刷、检测与组装等多个环节。
每一个环节都需要严格控制和操作，以保证铝基板的质量和性能。
铝基板的制作过程中，要注意提高设计精度、加强工艺管理，以及做好质量控制，以满足高功率电子元件的需求。
铝基板知识

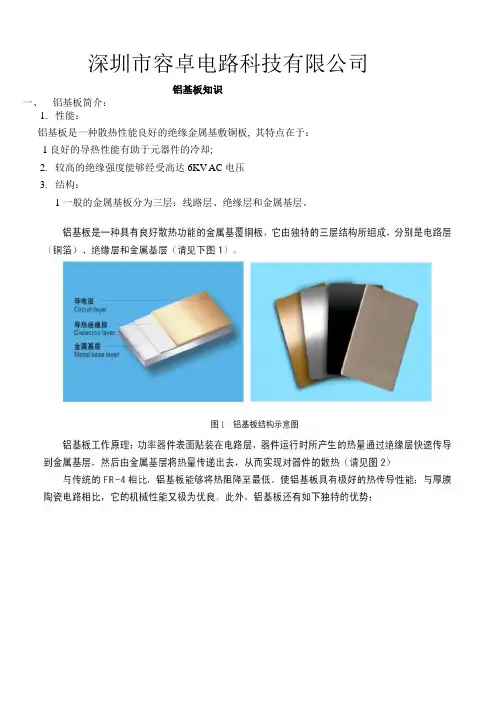

深圳市容卓电路科技有限公司铝基板知识一、铝基板简介：1.性能：铝基板是一种散热性能良好的绝缘金属基敷铜板, 其特点在于：1良好的导热性能有助于元器件的冷却;2.较高的绝缘强度能够经受高达6KV AC电压3.结构：1一般的金属基板分为三层：线路层、绝缘层和金属基层。
导电层（线路层）：线路层一般采用电解铜箔，常用厚度有1OZ、2OZ、3OZ、4OZ等4种；绝缘层一般为填充了陶瓷的聚合物，其常用厚度为75um、150u m；金属基层一般有铝基、铜基、铁基、CIC(合金)、CMC（羧甲基纤维素钠一种重要的纤维素醚）等，常用厚度为0.8.、1.0mm、1.6mm、2.0mm、3.2mm;与FR-4相比，相同的线宽、相同的厚度，铝基板能承载更高的电流。
导热绝缘层：绝缘层是铝基板核心技术部份、绝缘层不光要起绝缘作用，还要粘接和导热作用，要把导电的产生的热量通过绝缘层传输给金属基层而得到更好散热效果。
绝缘层热传导性越好，散热就越好、从而达到提高模块的功率负荷、减小体积、延长寿命，提高输出等目的。
（图5就是对比效果图）为了让大家更明确绝缘层导热作用效果，我们以LED灯具验证为例：见下图6现国产的普通铝基板材一般绝缘层都是用商品化的半固化片（1080）（导热系数仅为0.3W/m-k）。
该绝缘层没有添加任何导热填料。
绝缘层厚度常规是75um—100um、125um、150um（公差+/-2 um）。
金属基层金属基料可以选择任何金属，需要取决于金属的势膨胀系数、热传导能力、强度、硬度、重量，表面姿态和成本缝合考虑。
所以从成本和技术性能条件考虑铝为比较理想的材料。
层次区分：单面、双面、多层（两面、多层一般是由先用FR-4做好线路后与铝板压合而成。
铝材料种类：再生铝（回收的废品再生成，导热几乎为0）。
1000系纯铝1000系列代表1050 1060 1070 1000系列铝板又被称为纯铝板，在所有系列中1000系列属于含铝量最多的一个系列。
铝基板和pcb板的区别
铝基板和pcb板的区别什么是铝基板铝基板是一种具有良好散热功能的金属基覆铜板，一般单面板由三层结构所组成，分别是电路层（铜箔）、绝缘层和金属基层。
常见于LED照明产品。
有正反两面，白色的一面是焊接LED引脚的，另一面呈现铝本色，一般会涂抹导热凝浆后与导热部分接触。
目前还有陶瓷基板等等。
什么是PCB板PCB板一般指印制电路板。
印制电路板{PCB线路板}，又称印刷电路板，是电子元器件电气连接的提供者。
它的发展已有100多年的历史了；它的设计主要是版图设计；采用电路板的主要优点是大大减少布线和装配的差错，提高了自动化水平和生产劳动率。
按照线路板层数可分为单面板、双面板、四层板、六层板以及其他多层线路板。
由于印刷电路板并非一般终端产品，因此在名称的定义上略为混乱，例如：个人电脑用的母板，称为主板，而不能直接称为电路板，虽然主机板中有电路板的存在，但是并不相同，因此评估产业时两者有关却不能说相同。
再譬如：因为有集成电路零件装载在电路板上，因而新闻媒体称他为IC板，但实质上他也不等同于印刷电路板。
我们通常说的印刷电路板是指裸板-即没有上元器件的电路板。
铝基板和pcb板的区别对于一些刚刚从事铝基板行业的小伙伴总会有这样的疑问，那就是铝基板与pcb板有什么区别，针对与这个疑问下面就具体的给大家说一说两者之间到底有那些区别？pcb板与铝基板在设计上都是按照pcb板的要求来设计的，目前在市场的铝基pcb板一般情况都是单面的铝基板，pcb板是一个大的种类，铝基板只是pcb板的一个种类而已，是铝基金属板，因其具备良好的导热性能，一般运用在LED行业。
pcb板一般而言就是铜基板，其也分为单面板与双面板，两者之间使用的材料是有很明显的区别的，铝基板的主要的材料是铝板，而pcb板主要的材料是铜。
铝基板因其PP材料。
铝基板基本知识
铝基板制作工艺流程
领料——剪切 2、 开料的目的 将大尺寸的来料剪切成生产所需要的尺寸 3、 开料注意事项 ① 开料首件核对首件尺寸 ② 注意铝面刮花和铜面刮花 ③ 注意板边分层和披锋
二、 钻孔
1、 钻孔的流程 打销钉——钻孔——检板 2、 钻孔的目的 对板材进行定位钻孔对后续制作流程和客户组装提供辅助 3、 钻孔的注意事项 ① 核对钻孔的数量、空的大小 ② 避免板料的刮花 ③ 检查铝面的披锋，孔位偏差 ④ 及时检查和更换钻咀 ⑤ 钻孔分两阶段，一钻：开料后钻孔为外围工具孔 二钻：阻焊后单元内工具孔
八、FQC，FQA，包装，出货
1、流程 FQC——FQA——包装——出货 2、目的 ① FQC 对产品进行全检确认 ② FQA 抽检核实 ③ 按要求包装出货给客户 3、注意 ① FQC 在目检过程中注意对外观的确认，作出合理区分 ② FQA 真对 FQC 的检验标准进行抽检核实 ③ 要确认包装数量，避免混板，错板和包装破损
金属基层 绝缘金属基板采用何种金属，需要取决于金属基板的热膨胀系数，热传导能力， 强度，硬度，重量，表面状态和成本等条件的综合考虑。 一般情况下，从成本和技术性能等条件来考虑，铝板是比较理想的选择。可供选 择的铝板有 6061，5052，1060 等。如果有更高的热传导性能、机械性能、电性 能和其它特殊性能的要求，铜板、不锈钢板、铁板和硅钢板等亦可采用。
DielcctricLayer 绝缘层：绝缘层是一层低热阻导热绝缘材料。厚度为：0.003” 至 0.006”英寸是铝基覆铜板的核心技术所在，已获得 UL 认证。BaseLayer 基层： 是金属基板，一般是铝或可所选择铜。铝基覆铜板和传统的环氧玻璃布层压板等。
电路层（即铜箔）通常经过蚀刻形成印刷电路，使组件的各个部件相互连接，一 般情况下，电路层要求具有很大的载流能力，从而应使用较厚的铜箔，厚度一般 35μm~280μm；导热绝缘层是铝基板核心技术之所在，它一般是由特种陶瓷填充 的特殊的聚合物构成，热阻小，粘弹性能优良，具有抗热老化的能力，能够承受 机械及热应力。该公司生产的高性能铝基板的导热绝缘层正是使用了此种技术， 使其具有极为优良的导热性能和高强度的电气绝缘性能；金属基层是铝基板的支 撑构件，要求具有高导热性，一般是铝板，也可使用铜板（其中铜板能够提供更 好的导热性），适合于钻孔、冲剪及切割等常规机械加工。 PCB 材料相比有着其它材料不可比拟的优点。适合功率组件表面贴装 SMT 公艺。 无需散热器，体积大大缩小、散热效果极好，良好的绝缘性能和机械性能。
铝基板基材基础知识
铝基板基材基础知识铝基板是一种在电子行业中广泛应用的基材材料，具有良好的导热性、电磁屏蔽性和机械强度。
在电子设备中，铝基板常用于制作LED电路板、电源模块和通信设备等。
首先，铝基板的基材是由铝合金制成的。
常用的铝合金有铝硅合金、铝铜合金和铝锌合金等。
这些合金具有优异的热传导性能，能够有效地将发热元件产生的热量快速传导到板材表面，并通过散热设备将热量排出，提高电子元件的工作稳定性和可靠性。
其次，铝基板具有良好的导热性。
铝的导热系数较高，约为237W/(m·K)，远远高于常见的有机基材。
这一特性使得铝基板能够在高功率密度的电子器件中有效地降低温度，减少热应力和温度梯度对电子元件的影响，提高元件的寿命和可靠性。
另外，铝基板还具有良好的电磁屏蔽性能。
铝的导电性能优良，可以有效地屏蔽外界电磁波的干扰，保护电子元件的正常工作。
此外，铝基板还可以作为地线层，提供良好的接地效果，减少电子元件之间的电磁干扰。
铝基板在机械强度上也有较好的表现。
由于铝合金具有良好的强度和硬度，铝基板具有较高的机械刚性，能够在电子器件的制造和运输过程中有效地抵抗外部力的冲击和振动，保护电子元件的安全和稳定。
除此之外，铝基板还具有加工性能优良的特点。
铝合金材料具有较好的可加工性，可以进行折弯、冲压、切割和焊接等多种加工方式，满足不同工艺要求和产品设计需要。
总之，铝基板作为一种重要的基材材料，在电子行业中有着广泛的应用。
其良好的导热性、电磁屏蔽性和机械强度，可以提高电子元件的工作稳定性和可靠性。
未来，随着电子器件功率密度的不断增加和散热需求的增强，铝基板将在各个领域得到更广泛的应用。
铝基板工艺制作流程ppt
04
铝基板制作设备与材料
主要制作设备介绍
数控钻铣床
激光切割机
用于铝基板的钻孔和铣削加工，具有高精度 和高效率的特点。
能够快速准确地切割铝基板，切口平滑，精 度高。
电子束蒸发镀膜机
焊接设备
用于在铝基板上镀制金属层，可实现高精度 和高附着力的镀膜。
包括手工电弧焊、气体保护焊等，用于铝基 板的焊接加工。
2023
铝基板工艺制作流程
目 录
• 铝基板简介 • 铝基板制作流程 • 铝基板制作关键技术 • 铝基板制作设备与材料 • 铝基板制作过程质量监控及检测方法 • 铝基板制作工艺优化及改进方向
01
铝基板简介
铝基板的定义
• 铝基板是一种由金属铝作为基础材料，通过精密的加工和贴合工艺制作而成的电路板。它具有优良的导热性能、电绝缘 性能和机械加工性能，被广泛应用于电子、通信、航空航天、汽车等领域。
原则
在铝基板制作过程中，应设立多个质量监控点，确保每一步 工艺操作都符合质量要求。
方法
通过首件检验、巡检、抽检等方式，对各监控点进行质量控 制，确保产品质量稳定。
铝基板表面质量检测方法及标准
方法
采用目视检查、手感检查等方法，检查铝基板表面是否光滑、平整、无瑕疵 。
标准
铝基板表面应无划痕、色差、凹凸点等不良现象。
总结词
降低质量损失
详细描述
通过分析质量问题产生的原因，制定针对性的改进措施 ，减少不合格品和返工品的数量，从而降低质量损失。
总结词
提升客户满意度
详细描述
通过不断提升产品质量和服务水平，提高客户对产品的 满意度和忠诚度。
THANK YOU.
制作铝基板的主要材料介绍
铝基板的性能和材料的表面处理
布或其它增强材料浸以树脂、单一树脂等为绝缘粘接层，一面或双面覆以铜箔并经热压而制成的一种板状材料，被称为覆铜箔层压铝基板，简称为铝基覆铜板。
下面就由康信电路来为大家介绍一下铝基板的性能和材料的表面处理。
铝基板的性能介绍1、优良的散热性能铝基覆铜箔板具有优良的散热性能，这是此类板材*突出的特点。
用它制成的PCB，不仅能有效地防止在其上装载的元器件及基板的工作温度上升，还能将电源功放元件，大功率元器件，大电路电源开关等元器件产生的热量迅速地散发，除此之外还因其密度小、质轻(2.7g/cm³)，可防氧化，价格较便宜，因此它成为金属基覆铜板中用途*广、用量*大的一种复合板材。
绝缘铝基板饱和热阻为1.10℃/W、热阻为2.8℃/W，这样大大提高了铜导线的熔断电流。
2、提高机械加工的效率和质量铝基覆铜板具有高机械强度和韧性，此点大大优于刚性树脂类覆铜板和陶瓷基板。
它可以在金属基板上实现大面积的印制板的制造，特别适合在此类基板上安装重量较大的元器件。
另外铝基板还具有良好的平整度，可在基板上进行敲锤、铆接等方面的组装加工或在其制成PCB上沿非布线部分折曲、扭曲等，而传统的树脂类覆铜板则不能。
3、尺寸的稳定性高对于各种覆铜板来说都存在着热膨胀(尺寸稳定性)问题，特别是板的厚度方向(Z轴)的热膨胀，使金属化孔，线路的质量受到影响。
其主要原因是板材的线膨胀系数有差异，如铜的，而环氧玻纤布基板的线膨胀系数为3。
两者线膨胀相差很大，易造成基板受热膨胀变化的差异，致使铜线路和金属化孔断裂或遭到破坏。
而铝基板的线膨胀系数在之间，它比一般的树脂类基板小得多，而更接近于铜的线膨胀系数，这样有利于保证印制电路的质量和可靠性。
大图模式铝基板材料的表面处理去油铝基板材表面在加工和运输过程中表面涂有油层保护，使用前必须将其清洗干净。
其原理是利用汽油(一般用航空汽油)作为溶剂，可将其溶解，再用水溶性的清洗剂将油污除去。
用流水冲其表面，使其表面干净，不挂水珠。
铝基板
我们称之为高导热绝缘层。如果光看外表，各种厂家生产的铝基板都差不多，铝基板最核心的性能是它的导热性能，导热性能在于
中间的高导热绝缘层。
目前似乎鼎科技做的比较好
最下面的铝层多为纯铝合金，即1系铝合金。比如1060
其实不用做阳极氧化，阳极氧化的作用不是为了提高热导率，仅仅是增加辐射率。
由热工基础可知：导电性能越好，导热性能一般就越好！
封孔后的阳极氧化膜是一层致密的绝缘层，约几十个微米，导热性很差，它相当于一层热阻。厂商和客户都不希望增加这层热阻。
有的地方采用阳极氧化来绝缘就是这个道理。
核心的绝缘层厚度多为70um到120um，它的热阻几乎等于铝基板的整体热阻，目前国内厂商普遍运用的铝基板导热系数并不高，有的不到2W/mK,陶瓷基板，热导率可以达到170w/mK
什么是铝基板的用途和作用
什么是铝基板的用途和作用铝基板是一种用于电子产品制造的散热材料，其用途和作用如下：1. 散热：铝基板具有优良的导热性能，可以有效地将电子器件产生的热量迅速传输并散发到周围环境中，确保电子器件的正常工作温度，防止过热损坏。
2. 机械支撑：铝基板具有高强度和刚性，可以作为电子器件的机械支撑结构，保护器件免受外部冲击和振动的影响，提高其稳定性和可靠性。
3. 电气隔离：铝基板具有良好的电绝缘性能，可以有效地隔离电子器件之间的电气信号和电气噪声，提高电路的抗干扰能力和稳定性。
4. 焊接性能：铝基板上的金属层可以很好地与电子器件进行焊接，确保焊接接触良好，减少焊接接触电阻，提高电子器件的性能和可靠性。
5. 尺寸稳定性：铝基板具有低热膨胀系数，能够保持在不同温度下的稳定尺寸，确保电子器件在各种环境条件下的正常工作和使用寿命。
6. 防腐性能：铝基板具有良好的耐腐蚀性能，可以在恶劣的工作环境中使用，如高温、潮湿等环境下，不容易生锈和腐蚀，提高电子器件的使用寿命。
7. 轻量化设计：铝基板相比传统的陶瓷基板和玻璃纤维基板具有更轻的重量，可以实现电子器件的轻量化设计，减轻整体产品的重量，提高携带和使用的便利性。
8. 兼容性好：铝基板可以与其他材料和工艺兼容，可以与各种电子器件和元器件进行组合和集成，方便设计师进行定制化的设计和制造。
9. 成本效益高：相比于其他散热材料，铝基板具有较低的制造成本和较高的生产效率，能够满足大规模生产的需求，降低产品的制造成本。
10. 环保特性：铝基板是由铝和其他材料组成，可以进行回收再利用，减少资源浪费和环境污染。
总之，铝基板在电子产品制造中扮演着重要的角色，其用途和作用包括散热、机械支撑、电气隔离、焊接性能、尺寸稳定性、防腐性能、轻量化设计、兼容性好、成本效益高和环保特性。
铝基板的广泛应用推动了电子产品的发展和进步，使得电子产品更加高效、稳定和可靠。
铝基板基本知识范文
铝基板基本知识范文铝基板（Aluminum Board）是一种以铝为基材制成的基板。
它在工业应用中拥有广泛的应用，特别适用于高功率LED照明、电子产品等领域。
一、铝基板的组成结构：铝基板的主要组成结构包括：铝基材、绝缘层和铜箔层。
其中，铝基材通常是高纯度铝板、铝合金板或具有高导热性的铝合金板；绝缘层通常是由固体绝缘材料如陶瓷，或有机绝缘材料如环氧树脂等制成；铜箔层是通过化学镀铜或热压粘接方式将铜箔覆盖在绝缘层上。
二、铝基板的优势：1.良好的导热性能：铝基板具有优异的导热性能，使其能够迅速将热量传递到整个板面，提高散热效果，保证电子器件的稳定工作。
2.较低的热膨胀系数：铝基板的热膨胀系数与硅芯片非常接近，可以有效避免因温度变化引起的组件失效。
3.良好的机械强度：铝基板具有较高的强度和刚度，有利于组装和固定电子器件，提高产品的可靠性。
4.防腐蚀性能好：铝基板具有良好的耐腐蚀性能，不易被化学物质侵蚀，延长了电子器件的使用寿命。
5.较好的电绝缘性：铝基板的绝缘层具有较高的绝缘电阻，能够有效防止短路现象的发生。
三、铝基板的应用领域：1.高功率LED照明：铝基板能够有效散发LED发光二极管产生的热量，提高LED的发光效率和寿命，广泛应用于室内照明、户外照明等领域。
2.电子产品：铝基板在电子产品中的应用非常广泛，如电脑主板、功放器、电源模块等，用于提供更好的散热效果和电气性能。
3.太阳能光伏：铝基板具备良好的导热性能和耐腐蚀性能，适用于太阳能电池板上的组装和固定。
4.汽车电子：铝基板在汽车电子产品中的应用越来越广泛，如汽车仪表盘、汽车电子控制器等，能够提供稳定的工作环境和可靠的性能。
总之，铝基板作为一种理想的散热基板材料，具有良好的导热性能、较低的热膨胀系数、良好的机械强度和防腐蚀性能等优点，在高功率LED照明、电子产品、太阳能光伏、汽车电子等领域得到了广泛的应用。
随着科技的发展和需求的不断增加，铝基板在未来仍有着广阔的发展前景。
什么是铝基板
铝基板什么是铝基板铝基板是一种独特的金属基覆铜板，它具有良好的导热性、电气绝缘性能和机械加工性能。
一、铝基板的特点●采用表面贴装技术（SMT）；●在电路设计方案中对热扩散进行极为有效的处理；●降低产品运行温度，提高产品功率密度和可靠性，延长产品使用寿命；●缩小产品体积，降低硬件及装配成本；●取代易碎的陶瓷基板，获得更好的机械耐久力。
二、铝基板的结构铝基覆铜板是一种金属线路板材料、由铜箔、导热绝缘层及金属基板组成，它的结构分三层：yer线路层：相当于普通PCB的覆铜板，线路铜箔厚度1oz至10oz。
DielcctricLayer绝缘层：绝缘层是一层低热阻导热绝缘材料。
厚度为：0.003”至0.006”英寸是铝基覆铜板的核心技术所大，已获得UL认证。
BaseLayer基层：是金属基板，一般是铝或可所选择铜。
铝基覆铜板和传统的环氧玻璃布层压板等。
电路层（即铜箔）通常经过蚀刻形成印刷暇，使组件的各个部件相互连接，一秀情况下，电路层要求很大的载流能力，从而应使用较厚的铜箔，厚度一般35um－280um；导热绝缘层是铝基板核心技术之所在，这一般是由特种陶瓷填充的特殊的聚合物构成，热阻小，粘弹性能优良，具有抗热老化的能力，能够承受机械热应力。
我公司生产的高性能铝基板的导热绝缘性能；金属基层是铝基板的支撑构件，要求具有高导热性，一般是铝板，也可使用铜板（其中铜板能够提供更好的导热性），适合于钻孔、冲剪及切割等常规机械加工。
PCB材料相比有着其它材料不可比拟的优点。
适合功率组件表面贴装SMT公艺。
无需散热器，体积大大缩小、散热效果极好，良好的绝缘性能和机械性能。
三、铝基板的用途：用途：功率混合IC (HIC).1.音频设备：输入、输出放大器、平衡放大器、音频放大器、前置放大器、功率放大器等。
2.电源设备：开关调节器DC/AC转换器SW调整器等。
3.通讯电子设备：高频增幅器｀滤波电器｀发报电路。
4.办公自动化设备：电动机驱动器等。
铝基板材质标准
铝基板材质标准：全面解析与应用指南一、引言铝基板作为一种常见的电路板材料，在现代电子产业中发挥着重要作用。
为了满足不同应用场景的需求，铝基板材质标准成为确保产品质量和性能的关键因素。
本文将全面解析铝基板材质标准，为读者提供关于铝基板材质选择的实用指南。
二、铝基板概述首先，让我们了解一下铝基板的基本概念。
铝基板，又称铝合金基板，是以铝合金为基材，通过一系列加工工艺制成的电路板。
它具有优良的导热性、电气性能、机械加工性能和尺寸稳定性，广泛应用于LED照明、功率电子、汽车电子、航空航天等领域。
三、铝基板材质标准1. 铝合金型号铝基板的主要成分是铝合金，常见的铝合金型号有1000系、3000系、5000系、6000系等。
不同型号的铝合金在成分、力学性能、耐腐蚀性等方面存在差异，因此需根据具体应用场景选择合适的铝合金型号。
2. 板材厚度铝基板的厚度通常根据产品需求和加工工艺来确定。
较厚的板材有助于提高机械强度和散热性能，但可能增加重量和成本。
因此，在选择板材厚度时，需权衡各方面因素。
3. 导热性能铝基板具有良好的导热性能，这是由其铝合金基材决定的。
导热性能是衡量铝基板散热能力的重要指标，通常以热导率（W/m·K）来表示。
高导热率的铝基板有利于降低电子元器件的工作温度，提高产品可靠性和寿命。
4. 电气性能铝基板的电气性能包括绝缘电阻、介电常数、介质损耗等。
这些性能指标对于电路板的信号传输、抗干扰能力等至关重要。
优质铝基板应具有较高的绝缘电阻和良好的介电性能，以确保电路的稳定工作。
5. 表面处理铝基板的表面处理对其性能和美观度具有重要影响。
常见的表面处理方法有阳极氧化、喷涂、电镀等。
阳极氧化处理可提高铝基板的耐腐蚀性和耐磨性；喷涂处理可以赋予铝基板丰富的颜色和外观效果；电镀处理则能提高铝基板的导电性和焊接性。
在选择表面处理方法时，需考虑产品使用环境、美观要求和成本等因素。
四、铝基板材质标准的应用指南1. 根据应用场景选择合适的铝合金型号和板材厚度。
铝基板知识范文
铝基板知识范文铝基板是一种以铝基材料作为基板的电子元件组装的基础材料。
它具有优异的导热性能、电绝缘能力和机械强度，已广泛应用于电力电子、汽车电子、LED照明等领域。
本文将从铝基板的制备、特点、应用及未来发展进行介绍。
一、铝基板的制备铝基板的制备通常采用镀锡工艺，将铝基材料在表面镀一层薄的锡层。
镀锡的作用是增加铝基板与其他电子元件之间的可靠焊接性，同时也起到了防锈的作用。
制备过程中，需要选择合适的铝基材料和控制镀锡工艺的参数。
二、铝基板的特点1.优异的导热性能：铝基板具有较高的热传导系数，能够有效地将电子元件产生的热量传导到铝基板的表面，从而提高系统的散热效果。
2.优秀的电绝缘能力：铝基板采用陶瓷介质层，能够有效地防止电流的泄露和电磁干扰，提高电路的稳定性和可靠性。
3.较高的机械强度：铝基板的机械强度较高，能够承受大部分电子元件的重量和压力，减少元件间的位移和松动，提高整体的可靠性。
4.良好的尺寸稳定性：铝基板具有较低的热膨胀系数，即在高温下膨胀较小，能够保持电子元件的稳定和可靠的工作环境。
三、铝基板的应用铝基板具有较好的热性能和电性能，因此在电力电子领域具有广泛的应用。
主要应用于以下几个方面：1.电源模块：电源模块是铝基板最常见的应用之一，它能够提供电力电子元件的供电和传导热量，从而保持模块的高效运行。
2.汽车电子：铝基板在汽车电子领域的应用越来越广泛，可以用于电动汽车的电池管理系统、电动驱动系统等。
由于铝基板具有散热性能好的特点，可以提高电子元件的温度管理能力。
3.LED照明：铝基板由于其优异的导热性能，被广泛应用于LED照明领域。
铝基板可以有效地将LED产生的热量传导到散热器上，提高LED的寿命和光效。
4.其他领域：铝基板还可用于传感器、通讯设备、军工电子等领域。
四、铝基板的未来发展随着电子产品的不断增多和性能的不断提升，对于电子元件的散热需求也越来越高。
铝基板作为一种优秀的散热材料，具有很大的市场潜力。
铝基板的优缺点
铝基板的优缺点
铝基板铝基板是一种具有良好散热功能的金属基覆铜板，一般单面板由三层结构所组成，分别是电路层（铜箔）、绝缘层和金属基层。
常见于LED照明产品。
有正反两面，白色的一面是焊接LED引脚的，另一面呈现铝本色，一般会涂抹导热凝浆后与导热部分接触。
目前还有陶瓷基板等等。
铝基板的优点1、更适应于SMT工艺；
2、符合RoHs要求；
3、对散热经行了有效的处理，从而降低模块运行温度，延长使用寿命，提高可靠性；
4、体积在减小，减少散热器和其它硬件（包括热界面材料）的装配面积，缩小产品体积，降低硬件及装配成本；
5、机械耐久力好，相比一些简单工艺流程制作的陶瓷电路板要好。
铝基板的缺点1、成本较高：相比于其他平价的商品而言，铝基板的价格的占了产品价格的30%以上就不太符合标准了。
2、目前主流的只能做单面板，做双面板工艺难度大：目前国内都是单面板做得比较熟练，多层板的工艺和技术还是国外的比较成熟，有更多的人来了解。
3、做成产品在电气强度和耐压方面较易出问题：这个问题主要和材料本身有关系。
4、铝基在板耐压指标的上会造成不达标的影响；整灯耐压和铝基板耐压的的数值不达标；电路设计和结构设计对耐压的影响，而市面一些应用在LED灯中的铝基板实测耐压居然过不了800V。
所以铝基板并不是很好地
5、导热率测试方法及测试的结果的不匹配，介质层的导热率与铝基板成品导热率存在一定的差异。
6、铝基覆铜板材料规范未统一。
有CPCA的行业标准，国家标准，国际标准等。
7、铜箔厚度不达标，会导致烧电路，炸电源等一些现象。
8、pcb厂家越来越多，山寨次品的搅局，偷工减料，以次充好，偷梁换柱。
铝基板说明
福斯莱特电子主要产品有单面、双面和孔壁绝缘铝基线路板。作为订制性产品，福斯莱特电子为客户提供专业化、个性化的服务，包括全方位设计和装配组合方案，从而使得产品具有较高的科技含量。目前，福斯莱特电子的主要客户均为国内外的知名厂商，产品远销海内外。
铝基板是由铝板、环氧树脂或环氧玻璃布粘结片、铜箔三者经高温压制而成。铜箔用来生成线路起传导电流的作用，环氧树脂或环氧玻璃布粘结片起粘结、绝缘和传热的作用，铝板用来传热和散热（如右图）。
根据中国环氧树脂行业协会规定，铝基板分为三类: 一是通用型铝基板，绝缘层由环氧玻璃布粘结片构成；二是高散热铝基板，绝缘层由高导热的环氧树脂或其它树脂构成；三是高频电路用铝基板，绝缘层由聚烯烃树脂或聚酰亚胺树脂玻璃布粘结片构成。
将薄的双面FR4敷铜板材料经导通孔金属化和双面线路完成后,再层压在铝基板上,最后在最外层线路覆盖一层防焊层和表面处理涂层，成为一种单面铝基双层导体的电路板。
4、孔壁绝缘铝基线路板
采用单面铝基敷铜板材料于线路层和孔壁灌胶或电解绝缘完成之后，再覆盖一层防焊层和表面处理涂层，形成一种只有单层导体和孔壁绝缘的铝基电路板。
1、单面铝基线路板
采用单面铝基敷铜板材料于线路完成之后，再覆盖一层防焊层和表面处理涂层，形成一种只有单层导体的铝基电路板。
2、双面铝基线路板
使用铝基双面敷铜板材料经导通孔金属化和双面电路完成后，再在两面线路上分别覆盖一层防焊层和表面处理涂层，成为一种有双面双层导体的电路板。
ห้องสมุดไป่ตู้
3、单面双层铝基线路板
铝基板材质标准
铝基板是一种广泛应用于电子行业的重要材料，具有优异的导热性能和机械性能。
在选择铝基板时，需要考虑其材质标准，以确保产品质量和性能的稳定性。
以下是关于铝基板材质标准的详细介绍。
一、铝基板的材质种类1. 铝合金：铝基板主要由铝合金材料制成，常见的铝合金包括铝硅合金（Al-Si）、铝镁合金（Al-Mg）等。
铝合金具有轻质、高强度和良好的导热性能，是制造铝基板的理想选择。
2. 基板材料：铝基板的基板材料通常采用高纯度的铝材料，以确保导热性能和机械性能的稳定性。
高纯度铝具有良好的导热性、电性能和可靠性，能够满足电子行业对材料的高要求。
二、铝基板的材质特性1. 导热性能：铝基板具有优异的导热性能，能够有效地将热量从电路元件传递到散热器或散热风扇上，提高整体的散热效果。
导热性能是评价铝基板质量的重要指标之一。
2. 机械性能：铝基板需要具备足够的机械强度，以满足电子器件的安装和运输过程中的要求。
良好的机械性能保证了铝基板的稳定性和可靠性。
3. 尺寸稳定性：铝基板在高温环境下需要保持较好的尺寸稳定性，不发生明显的热胀冷缩现象。
尺寸稳定性是评价铝基板材料对温度变化的响应能力。
4. 表面处理：铝基板的表面通常经过一系列的处理工艺，包括阳极氧化、喷砂、化学镀镍等。
这些表面处理手段能够增加铝基板与其他材料的粘接性和耐腐蚀性。
三、铝基板的材质标准1. 材料标准：铝基板的材料应符合国家标准或行业标准，如GB/T 5237《铝及铝合金建筑型材》、GB/T 6892《铝及铝合金挤压型材》等。
2. 表面处理标准：铝基板的表面处理应符合国家标准或行业标准，如GB/T 5237《铝及铝合金建筑型材表面着色和着色膜附着力试验方法》等。
3. 尺寸标准：铝基板的尺寸应符合设计要求和相关标准，如长度、宽度、厚度等。
4. 导热性能标准：铝基板的导热性能应符合设计要求和相关标准，如导热系数、热传导率等。
5. 机械性能标准：铝基板的机械性能应符合设计要求和相关标准，如抗拉强度、屈服强度、硬度等。
铝基板的原理和应用
铝基板的原理和应用1. 简介铝基板是一种特殊的印制电路板（PCB），它的基材采用铝材料，与常见的玻璃纤维板不同。
由于铝基板具有良好的导热性能和机械强度，因此在高功率电子设备和LED照明等应用中得到广泛使用。
2. 铝基板的原理铝基板的原理主要涉及导热和电磁屏蔽两个方面：2.1 导热性能铝基板具有优异的导热性能，其热导率通常在1.0-10.0 W/m·K之间。
相比之下，常见的玻璃纤维板的热导率只有0.2-0.5 W/m·K。
这使得铝基板能够有效地将集成电路芯片产生的热量传递到较大的散热器中，从而降低温度，提高系统的可靠性和寿命。
2.2 电磁屏蔽性能铝基板的金属基材具有优良的电磁屏蔽性能，能够有效阻挡外界电磁干扰对电路的影响。
这在一些对抗电磁干扰要求较高的应用中尤为重要，例如通信设备、雷达系统等。
3. 铝基板的应用铝基板由于其特殊的性能，在多个领域得到了广泛应用，主要包括以下几个方面：3.1 LED照明铝基板在LED照明领域被广泛应用。
LED芯片的发光效率较高，但也会产生大量的热量。
铝基板能够有效地将这些热量散发到周围环境中，保证LED的正常工作温度，提高其寿命和亮度稳定性。
3.2 电源模块铝基板在电源模块中也扮演着重要的角色。
电源模块中的功率器件和电路元件通常需要较高的散热能力，以保持稳定工作温度。
采用铝基板作为基材，可以提供更好的导热性能，确保电源模块的高效稳定运行。
3.3 汽车电子在汽车电子领域，由于车内空间的限制和工作环境的恶劣条件，对电子设备的散热性能和可靠性要求较高。
铝基板由于其良好的导热性能和机械强度，被广泛应用于汽车电子控制单元（ECU）等关键组件中。
3.4 高功率电子设备对于一些高功率电子设备，如功放、变频器等，其散热要求更高。
铝基板在这类设备中扮演着重要的角色，能够有效地将电子元器件产生的热量导出，保持设备的正常工作温度，避免热损坏。
3.5 太阳能电池铝基板在太阳能电池领域也有广泛应用。
铝基板简介介绍
• 良好的机械强度：铝基板具有较高的机械强度，能够 抵抗外界冲击和振动，保证电子设备的稳定性和可靠 性。
• 优异的电气性能：铝基板具有良好的电气绝缘性能， 能够保证电子设备的安全运行。
• 加工性能良好：铝基板易于加工，可适应各种复杂形 状的电子元器件的安装需求。
铝基板的应用领域
电子领域
铝基板在电子领域的应用主要包括计算机主板、显卡、手 机等电子产品的制造。这些产品对导热性能和电气性能要 求较高，铝基板能够满足其需求。
05
铝基板的应用案例
铝基板的应用案例
• 铝基板是一种具有优良导热性能的金属基板材料， 由铝基板底板和覆盖在其上的绝缘层组成。它具有 高导热率、优异的机械强度、良好的电气性能和加 工方便等特点，广泛应用于电子、电力、通讯、汽 车、航空等领域。以下是铝基板在不同领域的应用 案例
06
铝基板的未来展望
铝基板简介介绍
汇报人： 日期:
contents目录• 铝基板概述 • 铝基板的制造工艺 • 铝基板的性能特点 • 铝基板与其他基板的比较 • 铝基板的应用案例 • 铝基板的未来展望
01
铝基板概述
定义与特点
定义：铝基板，又称铝基复合材料，是由铝基板材和电路 层压而成的一种新型电子材料。
特点
• 高导热性能：铝基板具有优异的导热性能，能够快速 传导热量，降低电子元器件的工作温度。
汽车领域
随着汽车电子化的不断发展，铝基板在汽车电子控制系统 、照明系统等方面也得到了广泛应用。
通信领域
通信设备如路由器、交换机等也需要使用到铝基板，以确 保设备的稳定运行和高效散热。
航空航天领域
航空航天设备对材料的性能要求极为严格，铝基板以其优 良的导热性能、机械强度和电气性能，在航空航天领域得 到了广泛应用。
铝基板【铝基板】
铝基板由电路层（铜箔层）、导热绝缘层和金属基层组成。
电路层要求具有很大的载流能力，从而应使用较厚的铜箔，厚度一般35μm~280μm；导热绝缘层是PCB铝基板核心技术之所在，它一般是由特种陶瓷填充的特殊的聚合物构成，热阻小，粘弹性能优良，具有抗热老化的能力，能够承受机械及热应力。
IMS-H01、IMS-H02和LED-0601等高性能PCB铝基板的导热绝缘层正是使用了此种技术，使其具有极为优良的导热性能和高强度的电气绝缘性能；金属基层是铝基板的支撑构件，要求具有高导热性，一般是铝板，也可使用铜板（其中铜板能够提供更好的导热性），适合于钻孔、冲剪及切割等常规机械加工。
工艺要求有：镀金、喷锡、osp抗氧化、沉金、无铅ROHS制程等。
呕心沥血整合了一份资料给大家参考，请详细参阅，相信对你肯定是有帮助的。
如果你是搞技术研发的，建议你全部看完，如果你是做采购的，要是觉得太长了的话，请您从第六条开始参阅。
欢迎交流因文件较大，图片缓冲显示较慢，请稍候一、铝基板电路设计与热传导：在LED灯饰行业中，热传导与散热问题是目前灯饰设计的一个重要环节，也可以说，如果设计过程中，热传导与散热问题没有解决的话，这款产品极有可能是个废品！而且，热传导的问题没有解决，散热器做的再大也没有用。
所以，我就铝基板的热传导方面提供一个思路，以供大家参考。
铝基板作为一个特别重要的导热材料，在布线过程中有特别的要求。
下面就目前行业中最为常用大功率LED来讨论一下用铜箔做热传导的方式。
在行业中，非常普遍的布线方式如下图：LED 产生的热量仅靠同LED 热沉同样大的铜箔面传导到铝基板，剖视图如下：铝基板如果这样，导热路径可以这样解释：LED 热沉-----导热硅脂-------与热沉同样大的铜箔------铝基板绝缘层------铝板-------散热器可以从图中看出，LED 到铝基板的导热路径仅仅和LED 的热沉大小一样。
如果我们改变一下思路，将铝基板做如下设计，如下图：我们都知道，铜的导热系数要比铝的的导热系数大很多，我们这样设计，将LED热沉的焊盘用铜箔层尽可能加大，将LED热沉传导的热量在铜箔层快速传导开，再传导到下层铝板上，人为增加导热路径，将大大降低LED热沉的温度，尽可能的延长LED的工作寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
什么是铝基板
PCB铝基板是一种独特的金属基覆铜板（结构见下图），它具有良好的导热性、电气绝缘性能和机械加工
性能。
二、铝基板的特点
●采用表面贴装技术（SMT）；
●在电路设计方案中对热扩散进行极为有效的处理；
●降低产品运行温度，提高产品功率密度和可靠性，延长产品使用寿命；
●缩小产品体积，降低硬件及装配成本；
●取代易碎的陶瓷基板，获得更好的机械耐久力。
PCB铝基板的结构
PCB铝基覆铜板是一种金属线路板材料、由铜箔、导热绝缘层及金属基板组成，它的结构分三层：yer线路层：相当于普通PCB的覆铜板，线路铜箔厚度loz至10oz 。
Dielcctric Layer绝缘层：绝缘层是一层低热阻导热绝缘材料。
厚度为：0.003”至0.006”英寸是铝基覆铜板
的核心计术所在，已获得UL认证。
Base Layer基层：是金属基板，一般是铝或可所选择铜。
铝基覆铜板和传统的环氧玻璃布层压板等
如上图所示，PCB铝基板由电路层、导热绝缘层和金属基层组成。
电路层（即铜箔）通常经过蚀刻形成印刷电路，使组件的各个部件相互连接，一般情况下，电路层要求具有很大的载流能力，从而应使用较厚的铜箔，厚度一般35μm~280μm；导热绝缘层是PCB铝基板核心技术之所在，它一般是由特种陶瓷填充的特殊的聚合物构成，热阻小，粘弹性能优良，具有抗热老化的能力，能够承受机械及热应力。
IMS-H01、I
MS-H02和LED-0601等高性能PCB铝基板的导热绝缘层正是使用了此种技术，使其具有极为优良的导热性能和高强度的电气绝缘性能；金属基层是铝基板的支撑构件，要求具有高导热性，一般是铝板，也可使用铜板（其中铜板能够提供更好的导热性），适合于钻孔、冲剪及切割等常规机械加工。
PCB材料相比有着其它材料不可比拟的优点。
适合功率组件表面贴装SMT公艺。
无需散热器，体积大大缩小、散热效果极好，良好的绝缘性能和机械性能。
PCB铝基板用途：
用途：功率混合IC（HIC）。
1.音频设备：输入、输出放大器、平衡放大器、音频放大器、前置放大器、功率放大器等。
2.电源设备：开关调节器`DC/AC转换器`SW调整器等。
3.通讯电子设备：高频增幅器`滤波电器`发报电路。
4.办公自动化设备：电动机驱动器等。
5.汽车：电子调节器`点火器`电源控制器等。
6.计算机：CPU板`软盘驱动器`电源装置等。
7.功率模块：换流器`固体继电器`整流电桥等。
