半导体泵浦激光器说明书
980nm泵浦激光器规格书
980nm泵浦激光器规格书
本规格书主要介绍了980nm泵浦激光器的各项性能指标，包括激光器型号、输出功率、波长、输出稳定性、寿命、光学特性、冷却方式、防护等级、操作条件、安全规范、附件与配件以及厂家与质保等方面的内容。
以下是具体的规格参数：
1. 激光器型号：980nm泵浦激光器，型号为XXX。
2. 输出功率：该激光器输出功率稳定，可在不同条件下实现连续或脉冲输出，最大输出功率为XXX W。
3. 波长：该激光器中心波长为980nm，光谱带宽窄，波长稳定性好。
4. 输出稳定性：该激光器采用先进的控制系统，可以实现高精度的功率和波长控制，输出稳定性优于±1%。
5. 寿命：该激光器的理论寿命可达XX小时以上，实际寿命取决于使用环境和维护情况。
6. 光学特性：该激光器具有优秀的光学性能，光束质量好，发散角小，光斑椭圆度高等特点。
7. 冷却方式：该激光器采用水冷方式进行冷却，确保长时间稳定运行。
8. 防护等级：该激光器的防护等级为IP54，具有较好的防尘、防水性能。
9. 操作条件：该激光器可在温度为-10℃至+50℃、相对湿度为10%至90%的环境下正常工作。
10. 安全规范：该激光器符合CE、FDA等安全规范要求，使用安全可靠。
11. 附件与配件：该激光器附带电源、控制单元、水冷系统等必要的附件和配件。
12. 厂家与质保：该激光器由XXX公司生产并提供质保服务，质保期为一年。
以上是980nm泵浦激光器的规格书，仅供参考。
实际产品可能会有所不同，请以厂家提供的技术手册为准。
星汉泵浦源说明书
星汉泵浦源说明书
该产品（高功率半导体激光泵浦源976B640200）通过在空间阶梯热沉技术、快慢光轴光路调准直技术、空间光束精密控制技术、波长合束技术、热膨胀耦合技术、光学整形技术的研发,实现了使用200μm光纤输出了640W高功率976nm波长半导体激光。
该产品能为1064nm光纤激激光器提供稳定的高功率泵浦。
功率方面，由于掺Yb光纤对976nm波长的高吸收特性，640W半导体激光经过光纤激光器有源纤转化后能输出不小于500W的光纤激光。
光纤方面，200nm 纤芯的光纤是常用的光纤合束器合束光纤。
因此利用光纤合束器，不同数量976B640200泵浦自由组合，能满足百瓦至万瓦级光纤激光器的泵浦需求，实现了一款单泵兼容多款光纤激光器泵浦源。
另一方面，该产品在结构紧凑的前提下，具备良好的散热设计和高可靠性。
经加速老化测试证实，该产品激光器的壳体工作温度在5~45℃，连续工作时间达20000个小时（功率衰减小于10%），实现了对现有320W-200μm光纤半导体激光器的更新迭代。
该产品已通过军标级别的可靠性验证。
广州安特激光技术 激光泵浦腔 说明书
广州安特激光技术有限公司
� 陶瓷体：ZAB-146 � 适合 YAG 棒尺寸： φ(3-8)x165mm 或更长 � 适合激光灯：NL9762、ST5108、STX-7x140x310-5x10 或弧长为 140-150mm 的灯
(4) 双灯单棒陶瓷泵浦腔： � 型号：BPQT-130D • 陶瓷体：BAB-350 • 适合 YAG 棒尺寸：棒直径 3-8mm，棒长度>=140mm • 适合激光灯：STK-7x130x270-4x8、弧长为 130-140mm、总长 270mm 或更长的灯
97
12
22
BAB275
100
14.4
28.4
BAB283
100
17
32
BAB299
100
17
45
BAB281
100
18
34
BAB402
101
14.5
30
BAB228
115
12
22
BAB330(TCT117)
117
12
22
BAB275-120
120
14.4
28.4
BAB399
120
16
43
BAB350
网址：（中文）
（English）
广州安特激光技术有限公司
ST5166
脉冲灯 STX-8x100x256-5x10
NL9764
连续灯 STK-8x125x270-5x10
BPQT-117
BAB330
4x140mm
ST256
脉冲灯 STX-8x125x270-5x10
激光泵浦腔
广州安特激光技术有限公司
本公司采用国外设计、进口关键零部件制造的激光泵浦腔，适合于激光棒直径 3mm 到 9mm，灯弧长最长为 180mm 的灯泵 浦固体激光器。

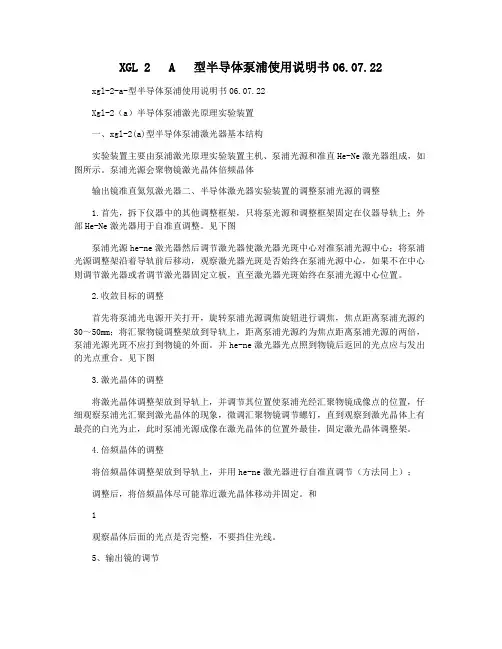

XGL 2 A 型半导体泵浦使用说明书06.07.22
XGL 2 A 型半导体泵浦使用说明书06.07.22xgl-2-a-型半导体泵浦使用说明书06.07.22Xgl-2（a）半导体泵浦激光原理实验装置一、xgl-2(a)型半导体泵浦激光器基本结构实验装置主要由泵浦激光原理实验装置主机、泵浦光源和准直He-Ne激光器组成，如图所示。
泵浦光源会聚物镜激光晶体倍频晶体输出镜准直氦氖激光器二、半导体激光器实验装置的调整泵浦光源的调整1.首先，拆下仪器中的其他调整框架，只将泵光源和调整框架固定在仪器导轨上；外部He-Ne激光器用于自准直调整。
见下图泵浦光源he-ne激光器然后调节激光器使激光器光斑中心对准泵浦光源中心；将泵浦光源调整架沿着导轨前后移动，观察激光器光斑是否始终在泵浦光源中心，如果不在中心则调节激光器或者调节激光器固定立板，直至激光器光斑始终在泵浦光源中心位置。
2.收敛目标的调整首先将泵浦光电源开关打开，旋转泵浦光源调焦旋钮进行调焦，焦点距离泵浦光源约30～50mm；将汇聚物镜调整架放到导轨上，距离泵浦光源约为焦点距离泵浦光源的两倍，泵浦光源光斑不应打到物镜的外面。
并he-ne激光器光点照到物镜后返回的光点应与发出的光点重合。
见下图3.激光晶体的调整将激光晶体调整架放到导轨上，并调节其位置使泵浦光经汇聚物镜成像点的位置，仔细观察泵浦光汇聚到激光晶体的现象，微调汇聚物镜调节螺钉，直到观察到激光晶体上有最亮的白光为止，此时泵浦光源成像在激光晶体的位置外最佳，固定激光晶体调整架。
4.倍频晶体的调整将倍频晶体调整架放到导轨上，并用he-ne激光器进行自准直调节（方法同上）；调整后，将倍频晶体尽可能靠近激光晶体移动并固定。
和1观察晶体后面的光点是否完整，不要挡住光线。
5、输出镜的调节将输出镜调整架放在导轨上，用He-Ne激光器调整自准直（方法同上）；调整后，用白屏挡住He-Ne激光器，观察泵光源发出的光。
此时，绿色激光应该会出来。
微调输出镜的调整螺钉，使绿色激光输出最强。
脉冲半导体泵浦模块-概述说明以及解释
脉冲半导体泵浦模块-概述说明以及解释1.引言1.1 概述脉冲半导体泵浦模块是一种用于产生高功率短脉冲的装置，它可以将电能转换为激光能量。
该模块由半导体激光器、泵浦光源、泵浦器、调制器和光纤组成。
脉冲半导体泵浦模块具有体积小、功耗低、效率高以及响应速度快等特点，因此广泛应用于激光领域、光通信、生命科学研究和激光器制造等领域。
在脉冲半导体泵浦模块中，通过电流脉冲对半导体激光器进行泵浦，激发激光器中的电子从低能级跃迁到高能级，产生激光辐射。
泵浦光源提供泵浦光束，通过泵浦器将泵浦光束耦合进半导体激光器中，使之形成稳定且高能量的激光脉冲。
调制器用于调节激光器的输出，可以实现激光脉冲的幅度和频率的调节。
脉冲半导体泵浦模块具有许多应用领域。
在激光领域中，它被广泛用于材料加工、精密加工、激光打标和激光照明等方面。
在光通信领域，脉冲半导体泵浦模块常用于光纤通信系统中的光放大器、激光器和光探测器等设备。
在生命科学研究中，脉冲半导体泵浦模块常用于激光显微镜、激光成像和光学探测等方面。
此外，脉冲半导体泵浦模块还可应用于激光雷达、光学测距、光学遥感和光谱分析等领域。
本文将对脉冲半导体泵浦模块的原理和应用进行详细介绍。
通过深入了解脉冲半导体泵浦模块的工作原理，我们可以更好地理解其在各个领域的应用情况。
此外，本文还将对当前脉冲半导体泵浦模块存在的问题进行总结，并展望其未来的发展方向。
通过本文的阅读，读者将对脉冲半导体泵浦模块有一个全面的了解，从而为相关领域的研究和应用提供参考。
1.2 文章结构文章结构部分的内容可以从以下角度进行描述：文章将会按照以下结构进行组织和呈现：第一部分是引言，主要包括概述、文章结构和目的。
- 在概述中，将简要介绍脉冲半导体泵浦模块的背景和基本概念。
可能包括脉冲半导体泵浦模块的定义、特点和应用领域。
- 在文章结构部分，将明确阐述本文所使用的文章结构和组织方式。
这将有助于读者更好地理解阅读顺序和整体架构。
4-半导体泵浦固体激光器
4-半导体泵浦固体激光器
一、半导体泵浦固体激光器简介
半导体泵浦固体激光器是由半导体激光器（半导体激光）聚合物增益
介质，以及腔镜反射器（构成的激光器外壳）构成的，它是一种激光器，
具有高比功率，高可靠性，高输出功率，低功耗，简单的设计，占用空间小，可以用于大范围的应用，比如光学通信，光学测量，激光技术，等等。
二、半导体泵浦固体激光器的工作原理
半导体泵浦固体激光器工作原理，是将半导体激光投射到聚合物增益
介质上，由于这种增益介质具有高度选择性的发射特性，从而使激光光束
通过聚合物增益介质而进行增强。
然后，这束光被反射回来，经过多次反射，加之聚合物增益介质的特性，最终这束激光都会被反射回来，再经过
多次反射得到较高的激光功率。
三、半导体泵浦固体激光器的特点
1、半导体泵浦固体激光器具有高比功率，高可靠性，高输出功率，
低功耗，简单的设计，占用空间小等特点。
2、半导体泵浦固体激光器能够输出高功率的脉冲激光，能够改变激
光参数，实现定时、定量的光谱，从而更加稳定。
YMS-50D半导体泵浦激光划片机说明书
当工作系统不在“运行”状态时，可用键盘上的方向键或点击本程序界面内的“→←↑↓”按钮控制工作台的 X和Y方向的运动，进行手动控制。
5.10.重复次数
在程序界面下的“重复”下拉框中，可选择用户需要的程序运行次数，一次最大重复运行次数为2000次。
5.11.速度选择
在程序界面下“速度”下拉框中，可选择用户需要的工作台运行速度。在进行速度选择时须慎重确认该速度是否合适，避免出现对加工产品或对设备的损坏。在不能确认的情况下，可从速度最低项试运行，逐渐加大速度选项，直到选中最佳速度为止。默认切割速度为80mm/s。
4.2.4.准直按钮：按下此按扭指示红光亮，此按扭复位指示红光熄。
4.2.5.Q开关频率调节旋钮：参阅Q开关驱动器说明。当调制脉冲选择开关调至INNER位置时，顺时针旋转该旋钮，频率提高；反之则频率减小。
4.2.6.激光电源电流调节旋钮：参阅激光电源说明书。在外控方式，顺时针旋转加大设定值；反之则减小设定值。
本机具有外观新颖，结构合理，操作简便，调制频率宽，切割速度快，精度高，性能稳定等优点，适用于太阳能半导体硅片，陶瓷片等材料的切割划片。
YMS-50D型激光划片机具有以下特点：
使用寿命：≥ 20000 H
能耗：≤ 2KW
电光转换效率高：≥ 35%
激光输出模式：基模或多阶模
功率稳定性：≤ 3%
维护周期：≥ 3 年
E-maill:yuemao@
前言
本说明书详细介绍了YMS-50D激光划片机的安装，使用方法及相关维护步骤。在你打开包装安装并使用本机器以前，请注意以下要项：
操作者应具备相关的技术培训，或有专人指导；
本说明书将帮助你了解这部机器并能照章操作；
本说明书中包含了很多帮你安全、经济、因地制宜进行操作的重要提示。如果你能遵循这些提示，不仅可以避免危险事故，降低维修费用，减少停车检修时间，还可以提高机器的可信度和工作寿命；
LD侧面泵浦Er 3+，Yb 3+∶glass波导被动调Q激光器说明书
LD 侧面泵浦Er 3+，Yb 3+∶glass 波导被动调Q 激光器刘大鹏1， 吴伟冲1， 雷訇1，2，3，4**， 朱占达1，2，3，4， 惠勇凌1，2，3，4， 李强1，2，3，4*1北京工业大学材料与制造学部激光工程研究院，北京 100124；2北京市激光应用技术工程技术研究中心，北京 100124；3激光先进制造北京市高等学校工程研究中心，北京 100124；4跨尺度激光成型制造技术教育部重点实验室，北京 100124摘要 报道了一种LD 侧面泵浦铒镱共掺磷酸盐玻璃波导被动调Q 激光器。
采用无胶键合技术，在波导芯层（原子数分数1% Er 3+，21% Yb 3+∶glass ）的四侧键合厚度为0.1 mm 的掺钴硼硅酸盐玻璃（Co 2+∶glass ）作为包层，阻断放大自发辐射（ASE ）的形成通路，提高激光输出效率。
波导两侧分别键合硼硅酸盐K9光学玻璃作为泵浦光传输层，改善泵浦均匀性，提高输出激光的光束质量。
在自由运转模式下，激光器输出的最大脉冲能量为34.7 mJ ，斜率效率为10.6%。
被动调Q 模式下，获得稳定输出单脉冲能量2.16 mJ 、脉宽4.7 ns 、峰值功率459 kW 的1.535 μm 脉冲激光，光束质量因子M 2=1.53。
实验结果表明，在Er 3+，Yb 3+∶glass 的四侧键合Co 2+∶glass 是抑制其内部ASE 效应、提高激光器单脉冲能量输出的有效方法。
关键词 激光器；固体激光器；波导；侧面泵浦；被动调Q 中图分类号 TN248 文献标志码 ADOI ： 10.3788/LOP 220822LD Side Pumped Er 3+,Yb 3+∶Glass Waveguide Passively Q -Switched LaserLiu Dapeng 1, Wu Weichong 1, Lei Hong 1,2,3,4**, Zhu Zhanda 1,2,3,4, Hui Yongling 1,2,3,4, Li Qiang 1,2,3,4*1Institute of Laser Engineering, Faculty of Materials and Manufacturing, Beijing University of Technology,Beijing 100124, China ;2Beijing Engineering Research Center of Laser Technology, Beijing 100124, China ;3Beijing Colleges and Universities Engineering Research Center of Advanced Laser Manufacturing,Beijing 100124, China ;4Key Laboratory of Trans -Scale Laser Manufacturing Technology, Ministry of Education, Beijing 100124, ChinaAbstractLD side pumped Er 3+,Yb 3+∶glass waveguide passively Q -switched laser was reported. By adhesive -freebonding techniques, Co -doped borosilicate glass with a thickness of 0.1 mm was bonded on four sides of the core (atom fraction 1% Er 3+,21% Yb 3+∶glass) of waveguide. The aim was to block the formation pathway of amplified spontaneous emission (ASE) and improve the output efficiency of laser. In order to improve the pump uniformity and output beam quality of laser, K9 borosilicate optical glass was bonded on both sides of waveguide as the transmission layer of pump. In free -running mode, laser output was obtained with the maximum pulse energy of 34.7 mJ and the slope efficiency of 10.6%. In passively Q -switched mode, a pulse laser was achieved with wavelength of 1.535 μm, single pulse energy of 2.16 mJ, pulse width of 4.7 ns, peak power of 459 kW, and beam quality factor M 2=1.53. Experimental results demonstrate that the bonding of Co 2+∶glass on the four sides of Er 3+,Yb 3+∶glass is an effective method to inhibit ASE effect and improve the output pulse energy of laser.Key words lasers; solid -state laser; waveguide; side pumped; passively Q -switched1 引 言1.5 μm 波段的激光位于高透过率的“大气窗口”，对空气、烟雾的穿透能力强，且对人眼的损伤阈值高，是研究人眼安全激光器的热点波段［13］。
4-半导体泵浦固体激光器
半导体泵浦固体激光器倍频与调Q实验一、前言半导体泵浦固体激光器（Diode-Pumped solid-state Laser，DPL），是以激光二极管（LD）代替闪光灯泵浦固体激光介质的固体激光器，具有效率高、体积小、寿命长等一系列优点，在光通信、激光雷达、激光医学、激光加工等方面有巨大应用前景，是未来固体激光器的发展方向。
本实验的目的是熟悉半导体泵浦固体激光器的基本原理和调试技术，以及其调Q 和倍频的原理和技术。
二、实验目的1、掌握半导体泵浦固体激光器的工作原理和调试方法；2、掌握固体激光器被动调的工作Q原理，进行调Q脉冲的测量；3、了解固体激光器倍频的基本原理。
三、实验原理与装置1. 半导体激光泵浦固体激光器工作原理：上世纪80年代起，半导体激光器（LD）生长技术得到了蓬勃发展，使得LD的功率和效率有了极大的提高，也极大地促进了DPSL技术的发展。
与闪光灯泵浦的固体激光器相比，DPSL的效率大大提高，体积大大减小。
在使用中，由于泵浦源LD的光束发散角较大，为使其聚焦在增益介质上，必须对泵浦光束进行光束变换（耦合）。
泵浦耦合方式主要有端面泵浦和侧面泵浦两种，其中端面泵浦方式适用于中小功率固体激光器，具有体积小、结构简单、空间模式匹配好等优点。
侧面泵浦方式主要应用于大功率激光器。
本实验采用端面泵浦方式。
端面泵浦耦合通常有直接耦合和间接耦合两种方式。
a) 直接耦合：将半导体激光器的发光面紧贴增益介质，使泵浦光束在尚未发散开之前便被增益介质吸收，泵浦源和增益介质之间无光学系统，这种耦合方式称为直接耦合方式。
直接耦合方式结构紧凑，但是在实际应用中较难实现，并且容易对LD造成损伤。
b) 间接耦合：指先将LD输出的光束进行准直、整形，再进行端面泵浦。
常见的方法有：1) 组合透镜系统聚光：用球面透镜组合或者柱面透镜组合进行耦合。
2) 自聚焦透镜耦合：由自聚焦透镜取代组合透镜进行耦合，优点是结构简单，准直光斑的大小取决于自聚焦透镜的数值孔径。
半导体泵浦激光打标机介绍
• LSD12E和LSD30E结构和功能实现
• 两者在功能实现和机构上存在较大区别， 冷却方式不同决定了结构和功能的差异， 另外功率不同谐振腔体不同。功能实现上 都是通过声光调Q来控制激光输出。
资 金 的 使 用 是 有 限 的，人 力 资 源 的 开 发 是 无 限 的。
资 金 的 使 用 是 有 限 的，人 力 资 源 的 开 发 是 无 限 的。
• 扩束系统和聚焦系统组成了一个后焦距很长的， 而实际焦距很短的一个长工作距离系统.即是为了 得到长的工作距离和小的聚焦光斑。先扩束是为 了改善光斑的质量,为了以后的加工。扩束应该包 括了先聚焦,再准直。后面的再聚焦是为了缩小光 斑尺寸，提高功率密度，更好的用于加工。
• 公司端面泵浦激光设备谐振腔，采用折叠 腔的模式，在保证激光谐振腔体长度的情 况下，有效减少腔体物理体积。 • 端面泵浦和侧面泵浦激光器的内部组成基 本相同，由各种光学镜片组合，最终形成 激光输出光路系统
资 金 的 使 用 是 有 限 的，人 力 资 源 的 开 发 是 无 限 的。
端泵激光腔原理（LSD12E）
资 金 的 使 用 是 有 限 的，人 力 资 源 的 开 发 是 无 限 的。
• 光纤连接器应用极广，品种繁多。 • 减小插入损耗是连接器设计的基础，产生插入损 耗的机理有两方面：
• a、光纤公差引起的固有损耗.主要由光纤制造公 差,即纤芯尺寸、数值孔径、纤芯/包层同心度和折 射率分布失配等因素产生。 • b、连接器加工装配引起的固有损耗。这是由连接 器加工装配公差，即端面间隙、轴线倾角、横向 偏移和菲涅尔反射及端面加工精度等因素产生的。
• 侧面泵浦激光打标机的核心 激光器模块（左图），其中 的单个的LD泵浦（右上图）。 该部分安装有严格的工艺要 求。早期学习日本先进的工 艺装配技术
半导体泵浦固体激光器实验报告
半导体泵浦固体激光器实验报告实验名称：半导体泵浦固体激光器实验实验目的：1. 了解半导体泵浦固体激光器的工作原理和基本结构；2. 学习激光器的调谐方法和测量激光器的光学特性；3. 熟悉激光器的使用，掌握激光器实验中的各种技能。
实验原理：半导体泵浦固体激光器是利用半导体激光二极管激发固体激光材料来产生激光的一种激光器。
其基本结构如图所示：
半导体侧面泵浦激光模块50W说明书半导体侧面泵浦Nd:YAG模块出厂数据及使用说明产品名称50W半导体侧面泵浦Nd:YAG模块出厂型号GN50A出厂参数激光波长：1064nm额定功率：50W（400mm腔长）工作模式：连续额定工作电流：≤20A （22A以上的工作电流会降低使用寿命）额定工作电压：≤18VNd:YAG尺寸：Φ3x65mm冷却方式：水冷电源要求：至少18V 22A冷水机要求：制冷量≥800W，压力≥0.12Mpa，温控精度至少±0.2℃建议工作水温：20-25℃质保时间：12个月测试数据GN50A-2模块装配尺寸使用说明1. 将模块固定在光学导轨（用户自备）上，使激光输出方向平行于导轨方向，然后两边分别放入高反镜（R>99%@1064nm）、增透镜(一般R>70%@1064nm)，构成光学谐振腔。
两镜面的距离用户自行控制，用户可在腔内或腔外加入其他光学元器件（如调Q装置）；2. 用水管连接水冷机进水口、出水口与模块的两通水水路；3. 用半导体激光器专用的恒流源给模块供电。
将恒流源的插头连接上市电(~220V)，然后将恒流源的正极输出端与模块的红色通电柱（或线）连接，负极输出端与模块的黑色(或黄色)通电柱（或线）连接；4. 揭开模块中晶体棒两端的保护膜，调节整个系统的光路，对镜面、模块等元器件进行光学校准；5. 先打开冷水机水泵开关，后打开压缩机开关（多数冷水机设备中，压缩机开关是根据水温自动开关的），调节冷水机温度（一般20 oC ~25 oC），调节水压>0.15MPa，确保模块水路畅通；6. 打开恒流源的开关，按下其上的触发按钮。
然后旋转电流旋钮，给模块加电，慢慢增大电流，加到输出功率达到为止(具体见产品参数表)，如果输出功率偏低，可再对前后反射镜进行微调，必要时还可调节冷水机的水温，以达到最佳效果；7. 工作结束后，慢慢减小电流，直到零，再关断触发按钮，关上驱动源开关，然后关闭冷水机的压缩机开关、水泵开关。
AOC激光器使用说明书
AOC激光器的使用和操作
前面板操作-设置和菜单操作
可以使用RS232通讯协议由外部控制激光器Qswitch，Shutter 以及各项设置。 可以使用前面板直接控制激光器Q-switch， Shutter 以及各项设置。 设置值以厂房提供的参考值为限。 每一支激光器都有允许最低频率限制，不要低 于该脉冲重复频率使用。 每一支激光器都有允许工作电流限制。
激光器电源前面板的操作
激光器电源前面板的操作
confidential
AOC激光器的使用和操作
后面板
AOC激光器的使用和操作
9针D型模拟量控制端口针脚定义：
AOC激光器的使用和操作
激光器与PC的通讯及控制： 1.1Hyper-Terminal RS232 port configuration
激光器正常开机程序
激光器电源背面板白色总电源开关，尽可能常闭合，使 激光器处于上电状态。激光器断电上电时候，三分钟后 再开钥匙开关
闭合总电源开关 打开控制箱钥匙开关
预热15分钟，查看chiller水温是否达到要求。 （注：冬天尤其注意）水箱开关一直开，水箱开 按“SHT-ON”打开Shutter关受控制箱钥匙开关控制。 开关
关闭控制箱钥匙开关 注意：保持总电源开关闭合，激光器电源 常开
AOC激光器的使用和操作
激光器电源前后面板的操作
1，前面板
AOC激光器的使用和操作
前面板操作-运行
PRF (脉冲重复频率) IS (LD设置电流) IA (LD实际电流) Q-switch EXT /INT(外部触发EXT，内部触发INT) Shutter ON/OFF(激光头内部的机械快门，ON开 OFF关) LOC/REM(激光器控制模式。LOC由激光器控制 REM由控制电脑等外部控制。)
半导体泵浦脉冲激光器
半导体泵浦脉冲激光器是一种利用半导体激光器作为泵浦源的固体激光器。
它采用半导体激光器输出的固定波长光对激光晶体进行泵浦，从而产生激光输出。
与传统的气体或液体激光器相比，半导体泵浦脉冲激光器具有高效率、长寿命、光束质量高、稳定性好、结构紧凑小型化等优点。
半导体泵浦脉冲激光器的工作原理是：通过半导体激光器输出的固定波长光对激光晶体进行泵浦，使激光晶体中的原子或分子处于激发态，从而产生激光输出。
由于半导体激光器输出的光波长与激光晶体吸收的光波长相匹配，因此能够实现高效的泵浦效果。
此外，半导体激光器具有体积小、重量轻、寿命长等特点，使得半导体泵浦脉冲激光器在工业、医疗、军事等领域得到了广泛的应用。
半导体泵浦脉冲激光器的优点包括：高效率、长寿命、光束质量高、稳定性好、结构紧凑小型化等。
其中，高效率是半导体泵浦脉冲激光器最重要的优点之一。
由于半导体激光器输出的光波长与激光晶体吸收的光波长相匹配，因此能够实现高效的泵浦效果。
此外，半导体激光器具有体积小、重量轻、寿命长等特点，使得半导体泵浦脉冲激光器在工业、医疗、军事等领域得到了广泛的应用。
半导体泵浦激光原理
半导体泵浦激光原理一、实验仪器1．808nm半导体激光器≤500mW2．半导体激光器可调电源电流≤0~500mA3．Nd:YVO4晶体3×3×1mm4．KTP倍频晶体 2×2×5mm5．输出镜（前腔片）φ6 R=50mm6．光功率指示仪 2μW~200mW6档二、实验目的及意义半导体泵浦0.53m绿光μ激光器由于其具有波长短，光子能量高，在水中传输距离远和人眼敏感等优点。
效率高、寿命长、体积小、可靠性好。
近几年在光谱技术、激光医学、信息存储、彩色打印、水下通讯、激光技术等科学研究及国民经济的许多领域中展示出极为重要的应用，成为各国研究的重点。
半导体泵浦0.53m绿光μ激光器适用于大学近代物理教学中非线性光学实验。
本实验以808nm半导体泵浦N d:YVO4激光器为研究对象，让学生自己动手，调整激光器光路，在腔中插入K TP晶体产生523nm倍激光，观察倍频现象，测量阀值、相位匹配等基本参数。
从而对激光技术有一定了解。
三、实验原理光与物质的相互作用可以归结为光与原子的相互作用，有三种过程：吸收、自发辐射和受激辐射。
如果一个原子，开始处于基态，在没有外来光子，它保持不变，如果一个能量为h21ν的光子接近，则它吸收这个光子，处于激发态E2。
在此过程中不是所有的光子都能被原子吸收，只有当光子的能量正好等于原子的能级间隔E1-E2时才能吸收。
图13-1 光与物质作用的吸收过程激发态寿命很短，在不受外界影响时，它们会自发返回到基态，并发出光子。
自发辐射过程与外界作用无关，由于各个原子的辐射都是自发的、独立进行的，因而不同原子发出来的光子的发射方向和初相位是不相同的。
处于激发态的原子，在外的光子的影响下，会从高能态向地能态跃迁，并两个状态的能量差以辐射光子的形式发射出去。
半导体泵浦绿光激光器
半导体泵浦绿光激光器引言激光是二十世纪最重大、最实用的发明之一。
1917年爱因斯坦提出受激辐射理论，1958年12月肖洛和汤斯发明激光原理，1960年7月梅曼制成世界第一台红宝石激光器。
激光具有方向性好、亮度高、单色性好、相干性好等特点，应用领域十分广泛。
半导体泵浦532nm 绿光激光器具有波长短、光子能量高、在水中传输距离远和人眼敏感等优点，效率高、寿命长、体积小、可靠性好。
近几年在光谱技术、激光医学、信息存储、彩色打印、水下通讯、激光技术等科学研究及国民经济许多领域中展示出极为重要的应用，成为各国研究的重点。
半导体泵浦532nm 绿光激光器适用于大学近代物理教学中非线性光学实验。
本实验以808nm 半导体泵浦Nd:YVO 4激光器为研究对象,让学生自己动手,调整激光器光路,产生1064nm 激光。
在腔中插入KTP 晶体产生532nm 倍频光，观测倍频现象，测量倍频效率 、相位匹配角等基本参数。
从而对激光原理及倍频等激光技术有一定了解。
实验目的1. 了解激光原理及倍频技术。
2. 观测倍频现象，测量倍频效率 、相位匹配角。
实验原理1. 激光原理光与物质的相互作用可以归结为光与原子的相互作用，有三种过程：吸收、自发辐射和受激辐射。
如果一个原子，开始处于基态，在没有外来光子的情况下，它将保持不变。
如果一个能量为21 h 的光子接近，则它吸收这个光子，处于激发态E 2。
在此过程中不是所有光子都能被原子吸收，只有当光子能量正好等于原子能级间隔E 1 -E 2时才能被吸收。
光与物质作用的吸收过程如图一所示。
激发态寿命很短，在不受外界影响时，原子会自发地返回到基态，并辐射光子。
自发辐射过程与外界作用无关，由于各个原子的辐射都是自发地、独立地进行，因而不同原子辐射光子的发射方向和初相位是不相同的。
光与物质作用的自发辐射过程如图二所示。
处于激发态的原子，在外来光子的影响下，会从高能态向低能态跃迁，并将两个能态间的能量差以辐射光子的形式发射出去。
连续半导体泵浦YAG激光器技术及其应用系统操作说明书
连续半导体泵浦 YAG 激光器技术及其应用系统操作说明书设备构成设备型号：DPLM-2生产单位：武汉华中科技大学激光加工国家工程研究中心图1为连续半导体泵浦YAG 激光器应用系统装置结构图，图中黑线表示电 源线，棕色线表示控制信号线。
连续半导体泵浦YAG 激光器应用系统包括：(1) 连续半导体泵浦声光调 Q YAG 倍频激光器(2) 振镜系统：X - 丫振镜和 F- 9透镜(3) 振镜加工工作台(4) 振镜控制电源外接电源外接电源\振镜工作 1/ 台图1连续半导体泵浦 YAG 激光器应用系统装置结构图（5）激光电源（6）声光调Q 电源（7）PC机（8）净化电源（9）冷却温控循环水箱测量装置包括：功率计。
二、使用环境连续半导体泵浦YAG 激光器技术及其应用系统必须置于干净整洁的环境中，须配备双致式空调。
环境温度：24C±1C环境湿度：<50%三、技术参数a）自由振荡YAG 1064 纳米输出功率大于50 瓦b）激光波长：1 064纳米/532 纳米。
c）激光模式：低阶模。
d）激光重复频率：200Hz-5KHz。
e）振镜光路工作幅面：100mr K 100mmf）冷却方式：纯净水闭路循环。
g）供电方式：交流220V/50Hzh）耗电功率：2KW。
四、操作步骤4.1 开系统前准备4.1.1 确认振镜控制线分别与调Q 电源和计算机的控制接口连接，PC 机箱接上了相应的加密狗；4.1.2 确认光路上没有阻挡激光和其起振的物品等，如果要进行实验六，请卸下F- B镜的盖子，将激光引导至振镜系统加工台。
4.2 开激光器开激光器请严格按照 4.2.1、4.2.2、4.2.3、4.2.4顺序步骤进行。
4.2.1打开总电源，打开冷却温控水箱电源后部的空气开关。
请确认冷却水在循环，此时水箱面板PV显示面板显示当前水温，SV显示面板显示设定水温。
如果当前水温高于设定水温，水泵运行后约3~5分钟后压缩机和风机运行，压缩机制冷降低水温。
激光器件6-半导体泵浦固体激光器
1. 光-光效率可达30%以上
2. 光束质量比端面泵浦要差 3. 输出功率>4000W 全反镜 输出镜
工作物质
808nm泵浦光
1064nm固体激光
半导体泵浦固体激光器
DPSSL侧面泵浦立体示意图
半导体泵浦固体激光器
按圆周均布泵浦立体几何结构
半导体泵浦固体激光器
对称式直接泵浦
半导体泵浦固体激光器
二极管泵浦固体热容激光器示意图
固体热容激光器采用的二极管激光器列阵
固体热容激光器采用45度出射的二极管条
灯泵浦固体热容激光器示意图
固体热容激光器输出光斑的远场分布
热容激光器的损伤效果
2. 光束质量好，M2接近1
HT· 808nm
HR@1064nm
3. 输出功率<10W
工作 物质
808nm泵浦光 输出镜
1064nm固体激光
半导体泵浦固体激光器
一个端面泵浦
半导体泵浦固体激光器
双端面泵浦
半导体泵浦固体激光器
多路泵浦
半导体泵浦固体激光器
半导体泵浦固体激光器的泵浦方式
B、侧面泵浦(Side Pumping)
1、半导体泵浦固体激光器(DPSSL) 半导体泵浦固体激光器的优点
转换效率高
光束质量好
可靠性高
寿命长 低压供电 维护工作量小
体积小、重量轻
Nd:YAG吸收光谱、泵浦灯及 二极管激光发射光谱
半导体泵浦固体激光器
半导体泵浦固体激光器的泵浦方式高，光-光效率可达60%以上
固体热容激光器原理 激光器激发时工作物质和外界处于绝热状态， 泵浦功率产生的热存储在工作物质中，当激光 器不激光发时，对工作物质进行冷却，输出功 率
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半导体泵浦激光器说明书
目的及意义
半导体泵浦0.53μm绿光激光器由于其具有波长短，光子能量高，在水中传输距离远和人眼敏感等优点。
效率高、寿命长、体积小、可靠性好。
近几年在光谱技术、激光医学、信息存储、彩色打印、水下通讯、激光技术等科学研究及国民经济的许多领域中展示出极为重要的应用, 成为各国研究的重点。
半导体泵浦0.53μm绿光激光器适用于大学近代物理教学中非线性光学实验。
本实验以808nm半导体泵浦Nd：YVO4激光器为研究对象，让学生自己动手，调整激光器光路，产生1064nm激光。
在腔中插入KTP晶体产生532nm倍频光，观察倍频现象，测量倍频效率、相位匹配角等基本参数。
从而对激光原理及倍频等激光技术有一定了解。
一． 激光原理：
光与物质的相互作用可以归结为光与原子的相互作用，有三种过程：吸收、自发辐射和受激辐射。
如果一个原子，开始处于基态，在没有外来光子，它将保持不变，如果一个能量为hv21的光子接近，则它吸收这个光子，处于激发态E2。
在此过程中不是所有的光子都能被原子吸收，只有当光子的能量正好等于原子的能级间隔E 1-E 2时才能被吸收。
激发态寿命很短，在不受外界影响时，它们会自发地返回到基态，并放出光子。
自发辐射过程与外界作用无关，由于各个原子的辐射都是自发的、独立进行的，因而不同原子发出来的光子的发射方向和初相位是不相同的。
处于激发态的原子，在外的光子的影响下，会从高能态向低能态跃迁，并两个状态间的能量差以辐射光子的形式发射出去。
只有外来
hv E 2 1
(a)
2 1 (b) 2 E 1
(c) 光与物质作用的吸收过程 E 2 1
(c) E 2 E 1 (a) 2 1 (b) 光与物质作用的自发辐射过程
光子的能量正好为激发态与基态的能级差时，才能引起受激辐射，且受激辐射发出的光子与外来光子的频率、发射方向、偏振态和相位完全相同。
激光的产生主要依赖受激辐射过程。
激光器主要有：工作物质、谐振腔、泵浦源组成。
工作物质主要提供粒子数反转。
泵浦过程使粒子从基态E1抽运到激发态E3，E3上的粒子通过无辐射跃迁（该过程粒子从高能机级跃迁到低能级时能量转变为热能或晶格振动能，但不辐射光子），迅速转移到亚稳态E2。
E2是一个寿命较长的能级，这样处于E2上的粒子不断积累，E1上的粒子 又由于抽运过程而减少，从而实现E2与E1能级间的粒子数反转。
hv 21
2 E 1
(a) E 2
1
(b)
hv 21
hv 21 光与物质作用的受激辐射过程 E 1 E 3 E 2 三能级系统示意图
激光产生必须有能提供光学正反馈的谐振腔。
处于激发态的粒子由于不稳定性而自发辐射到基态，自发辐射产生的光子各个方向都有，偏离轴向的光子很快逸出腔外，只有沿轴向的光子，部分通过输出镜输出，部分被反射回工作物质，在两个反射镜间往返多次被放大，形成受激辐射的光放大即产生激光。
二．光学倍频原理：
光的倍频是一种最常用的扩展波段的非线性光学方法。
激光倍频是将频率为ω的光，通过晶体中的非线性作用，产生频率为2ω的光。
当光与物质相互作用时，物质中的原子会因感应而产生电偶极距。
单位体积内的感应电偶极矩叠加起来，形成电极化强度矢量。
电极化强度产生的极化场发射出次级电磁辐射。
当外加光场的电场强度比物质原子的内场强小的多时，物质感生的电极化强度与外界电场强度成正比。
P=ε0χE
在激光没有出现之前，当有几种不同频率的光波同时与该物质作用时，各种频率的光都线性独立地反射、折射和散射，满足波的叠加原理，不会产生新的频率。
当外界光场的电场强度足够大时（如激光），物质对光场的响应与场强具有非线性关系：
P=αE+βE2+γE3+…
式中α，β，γ，…均为与物质有关的系数，且逐次减小，它们数量级之比为
原子
E 1...===βγαβ 其中E 原子为原子中的电场，其量级为108V/cm ，当时，上式中的
非线性项E 2 、E 3 等均是小量，可忽略，如果E 很大，非线性项就不能忽略。
考虑电场的平方项
t E E ωcos 0=
)2cos 1(2cos 202
2
02)2(t E t E E P ωβωββ+=== 出现直流项和二倍频项cos2 t ，直流项称为光学整流，当激光以一定角度入射到倍频晶体时，在晶体后产生倍频光，产生倍频光的入射角称为匹配角。
倍频光的转换效率为倍频光与基频光的光强比，通过非线性光学理论可以证明：
)
2/()2/(sin 222kl kl I L I I ∆∆∝=ωωωβη 式中L 为晶体长度，I ω、I 2ω分别为入射的基频光、输出的倍频光的光强，△k =k ω-2k 2ω分别为基频光和倍频光的额传播矢量。
在正常色散的情况下，倍频光的折射率n 2ω总是大于基频光的折射率，所以相位失配，双折射晶体中o 光和e 光的折射率不同，且e 光的折射率随着其传播方向与光轴间夹角的变化而改变 ，可以利用双折射晶体中o 光、e 光间的折射率差来补偿介质对不同波长光的正常色散，实现相位匹配。
三．实验装置
实验使用808nm LD泵浦晶体得到1.064近红外激光，再用KTP 晶体进行腔内倍频得到0.53的绿激光，长度为1mm搀杂浓度3at% α轴向切割Nd:YVO4晶体作工作介质，入射到到内部的光约95%被吸收，采用Ⅱ类相位匹配的KTP晶体作为倍频晶体，它的通光面同时对1.064μm 0.53μm 高透，采用端面泵浦以提高空间耦合效率，用等焦距为5mm的梯度折射率透镜收集808LD激光聚焦成0.1μm 的细光束，使光束束腰在Nd:YVO4晶体内部，谐振腔为平凹型，后腔片受热后弯曲。
前腔片用K9玻璃，R为50mm，对808.5高反，1.064半反。
用632.8nm He-Ne激光器作指示光源。
808LD Nd:YVO4前腔片
实验装置图
四．操作步骤
激光器光路调整
1．将808nmLD固定在二维调节架上，将632.8nm红光通过白屏小孔聚到折射率梯度透镜上。
让632.8nm光和小孔及808nmLD在同一轴线上。
2．将Nd:YVO4晶体安装在二维调节架上，红色标记与LD座标记对齐。
将红光通过晶体并将返回的光点通过小孔。
3．将输出镜（前腔片）固定在四维调节架上。
调节输出镜使返回的光点通过小孔。
对于有一定曲率的输出镜，会有几个光斑，应区分出从球心返回的光斑。
4．接通电源。
5．调节输出镜，通过观察红外卡片，产生1064nm的激光。
6．在Nd:YVO4晶体和输出镜之间插入KTP倍频晶体，产生532nm 倍频绿光。
调节输出镜，LD调节架，使532nm绿光功率最大。
六. 注意事项
实验中激光器输出的光能量高、功率密度大，应避免直射到眼睛。
特别是0.53绿光。
避免用手接触激光器的输出镜，晶体的镀膜面，膜片应防潮，不用的晶体，输出腔片用镜头纸包好，放在干燥器里。
