TP系列IAD设备操作维护手册
华为IAD产品配置维护
Page 20
208M配置
• • • • 1、配置IAD208的IP地址； IAD2000(config)#ip address 10.70.33.62 255.255.255.0 10.70.33.60 2、配置MG属性数据，MG域名为，MG接口名为aaln，MGCIP地址为 210.11.180.18，其他可以采用缺省值 IAD2000(config)# mg attribute domain-name local-name aaln mgcip 210.11.180.18 3、保存配置 IAD2000#write；
机柜型
IAD132E(T)-16口 IAD132E(T)-32口
桌面型
IAD101H IAD102H IAD104H IAD208E(M)
Page 4
U-SYS IAD(机柜型)
IAD132E(T)
物理尺寸： 436(长)*365(宽)*42(高)mm 物理接口 RJ11型POTS：16/32 路 RJ45以太网口：1路上行接口，3路下行接口 协议: MGCP/SIP RS232本地维护串口(console)：提供1路
208E(M)
IAD104H
IAD101H/102H
Page 6
接口与指示灯（IAD101-102）
Page 7
指示灯 PWR
颜色 绿色
状态 常亮 常灭
说明 IAD101/102E电源开启时 没有电源 数据传输或接收中 已经建立了WAN连接 没有任何WAN连接 传输或接收数据中 已经建立了LAN连接 没有任何LAN连接 VoIP电话服务已经就绪 没有任何VoIP电话服务就绪 有来电（电话铃声会响）
1、设备出入风口处留有空间，以利于机盒散热。 2、走道和工作台自身有良好的通风散热条件。 3、设备适宜工作温度-5℃～50℃、湿度10%～90%。 4、设备工作地点远离强功率无线电发射台、雷达发射台、高频大电流设备。 5、接口电缆要求在室内走线，禁止户外走线，以防止因雷电产生的过电压、过电流将 设备信号口损坏。
设备操作维护手册
设备操作维护手册1. 简介设备操作维护手册是为了帮助用户了解设备的操作方法和维护注意事项而编写的文档。
本手册旨在提供清晰、简明的指导，帮助用户更好地使用设备并进行常规维护。
2. 设备操作指南2.1 基本操作本设备操作维护手册中，将详细介绍设备的基本操作步骤，包括： - 开机与关机 - 控制面板及按钮功能 - 菜单导航请在使用设备之前，仔细阅读本指南，并按照指示进行操作。
2.2 设置参数在操作设备时，用户可以根据实际需求进行参数设置。
本章节将介绍如何进入设备设置界面，并详细说明各项参数的功能和调节方法。
2.3 功能操作设备上可能会有一些特殊功能，本章节将对这些特殊功能进行详细介绍，并给出相应的操作步骤和注意事项。
3. 设备维护与保养3.1 日常清洁为了确保设备的正常运作和延长其使用寿命，用户需要定期对设备进行清洁。
本章节将介绍设备的日常清洁步骤和注意事项。
3.2 维护保养除了日常清洁外，设备还需要进行定期的维护保养。
本章节将介绍设备的维护保养内容和周期，并提供详细的操作指南。
4. 故障排除与常见问题解答在设备操作和维护的过程中，用户可能会遇到一些故障和问题。
本章节将列出常见问题，并提供相应的解答和排除方法，以帮助用户解决问题。
4.1 故障排除本节将列出一些常见的故障现象，以及对应的排除方法。
用户在遇到故障时，可以根据本节的指导进行故障排除。
4.2 常见问题解答本节将列出一些常见的问题，并给出相应的解答。
用户在使用设备过程中遇到问题可以先参考本节以避免不必要的困扰。
5. 售后支持如果用户在使用设备过程中遇到问题无法解决，可以联系售后支持团队寻求帮助。
本节将提供售后支持团队的联系方式，并说明用户在拨打电话或发送邮件时应提供的信息。
6. 免责声明本设备操作维护手册所提供的信息仅供参考，使用者应自行承担风险，作者和制造商不对因使用本手册或设备而引起的任何特殊、意外或间接的损失负责。
7. 版本历史版本日期描述1.0 2022-01-01 初始版本发布1.1 2022-02-01 更新内容以上是设备操作维护手册的大致内容，它将帮助用户了解设备的操作和维护方法，并指导用户正确地使用设备以及解决常见问题。
TPX-800(IAD)简介及安装维护
5
打电话听不到对方声 音
6
所有分机不能打电话
常见故障检测及解决方法
编号 现象/问题 解决方法
7
IAD中帐号注册失败怎 1、 检查网络配置、注册服务器地址等相关配置，telnet进IAD检测是 么排查？ 否可以ping通注册服务器地址； 2、 检查IAD上用户号码及密码配置的准确性，使用软终端检测号码的 可用性； 3、 备份数据库后，恢复出厂默认设置后再重新配置数据
接口名称
语音接口 下行网络接口 上行网络接口 电源接口 开关按钮 标 识 1～32 LAN WAN AC 100~240V ON/OFF 接口类型 RJ-11 RJ-45 RJ-45 说 明 接普通电话机、计费电话机等 用户侧网络接口，可连计算机、交换机或集线器等 网络侧接口，连接上行以太网、ADSL调制解调器等 直流电源输入，连接设备附带电源适配器 开启/关闭设备
谢 谢
注释：可以根据需要修改端口，最好是ቤተ መጻሕፍቲ ባይዱ常用的端口
重启设备后，查看数据，及配置结果
常见故障分析
常见故障分析
Active 指示灯说明
ACTIVE指示灯闪烁表示设备工作状态正常，否则设备工作异常。 断电重启设备，如果故障依旧，更换设备。
常见故障分析
查看端口是否注册成功
IAD配置完成后，可查看对应端口注册状态。
打开本地连接属性，选择“Internet 协议（TCP/IP）”，点”属性(R)”；
选择“使用下面的IP地址”选项，按实际需要修改PC的IP地址。
设备登陆
打开IE浏览器在地址栏中输入LAN口的默认IP地址及端口号，（默认IP 192.169.0.1， 默认端口号：8008），例如：http://192.169.0.1:8008
设备操作维护手册
设 备 操 作 维 护 手 册第一章 电气设备维修方法与实践一、电气设备维修的十项原则1、先动口再动手对于故障设备应先询问设备操作人员产生故障的前后经过及故障现象。
对于生疏的设备，还应熟悉电路原理的结构特点，拆卸前要充分熟悉每个电气部件的功能、位置、连接方式以及与周围其它器件的关系，在没有组装图的情况下，应一边拆卸，一边画草图，并记上标记。
2、先外后内应先检查设备有无明显裂痕、缺损，了解其维修、使用年限等。
然后再对机内进行检查。
拆前应先排除周边的故障因素，确认为机内故障后才能拆卸，否则，肓目拆卸，可能将设备越修越坏。
3、先机械后电气只有在确定机械零件无故障后，再进行电气方面的检查。
检查电路故障时，应利用检测仪器寻找故障部位，确认无接触不良故障后，再有针对性地查看线路与机械的运作关系，以免误判。
4、先静态后动态在设备未通电时，判断电气设备的按钮、接触器、热保护继电器以及保险丝的好坏，从而判断故障的所在。
通电试验，听其声、测参数、判断故障，最后进行维修。
如在电机缺相时，若测量三相电压值无法判别时，就应该听其声，单独测每相对地电压，方可判断哪一相缺损。
5、先清洁后维修对污染较重的电气设备，先对其按钮、接触点、接线点进行清洁，检查外部控制键是否失灵。
许多故障都是由脏污及导电粉尘引起的，一经清洁故障往往会排除。
6、先电源后设备电源部分的故障率在整个故障设备中占的比例很高，所以先检修电源往往可以事半功倍。
7、先普遍后特殊因装配备件质量或其它设备故障而引起的故障，一般占常见故障的50%左右。
电气设备的特殊故障多为软故障，要靠经验和仪表来测量和维修。
8、先外围后内部先不要急于更换损坏的电气部件，在确认外围设备电路正常时再考虑更换损坏的电气部件。
9、先直流后交流检修时必须先检查直流回路静态工作点，再检查交流回路动态工作点。
10、先故障后调试对于调试和故障并存的电气设备，应先排除故障，再进行调试，调试必须在电气线路正常的前提下进行。
机械设备操作维修保养手册
机械设备操作维修保养手册本手册旨在为操作人员提供机械设备的操作、维修和保养指南，以确保设备的正常运行和延长设备的使用寿命。
请仔细阅读并遵守以下内容。
操作指南1. 确保在操作设备之前已经接受过相关培训，并且了解设备的基本原理和操作方法。
2. 在操作设备之前，仔细检查设备是否正常工作。
如发现异常，请立即汇报维修人员。
3. 使用设备时，请戴上相应的安全装备，如手套、护目镜等。
4. 遵循设备的操作步骤，确保正确输入参数和操作控制。
5. 不要超过设备的负荷限制，以免造成设备损坏或人身伤害。
6. 注意设备的工作状态，如发现异常声音、异味或其他异常现象，请立即停止使用并报告维修人员。
维修指南1. 维修工作应由经过专门培训和授权的人员进行。
2. 在进行维修工作之前，务必将设备断开电源并采取必要的安全措施。
3. 维修工作应根据设备的维修手册进行，遵循正确的维修步骤和操作规范。
4. 如需更换零件或进行修理，请使用原厂零件或经过认证的替代品，确保设备的正常运行。
5. 维修完成后，务必进行设备的功能测试，并确保设备恢复正常工作状态。
保养指南1. 定期对设备进行保养，以保持设备的良好工作状态。
2. 根据设备的保养手册，制定详细的保养计划，并按计划执行。
3. 清洁设备的外部和内部部件，确保无杂质和积尘。
4. 定期检查设备的润滑系统，确保润滑油的供应充足并时常更换。
5. 定期检查设备的电气系统和连接，确保电路正常，避免漏电和短路的发生。
6. 如发现设备有异常或需要更换部件，请及时采取相应的维护措施。
为了保证机械设备的安全和正常运行，请严格按照本手册的指南进行操作、维修和保养工作。
如有任何疑问或需要进一步的帮助，请咨询维修人员或相关专业人士。

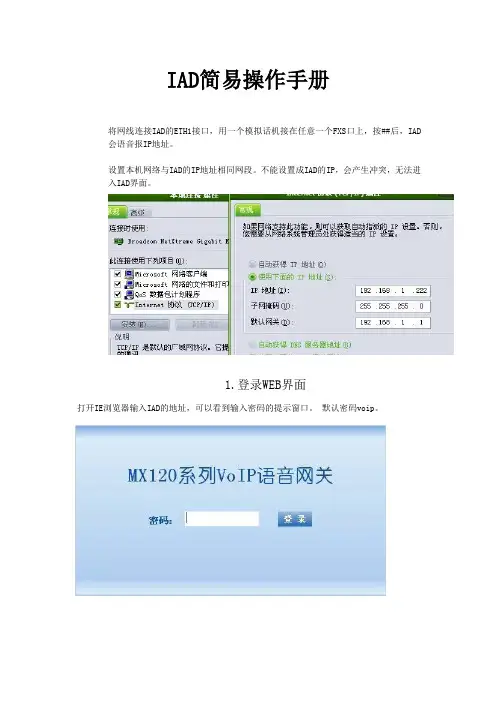

IAD简易操作手册
IAD简易操作手册将网线连接IAD的ETH1接口，用一个模拟话机接在任意一个FXS口上，按##后，IAD 会语音报IP地址。
设置本机网络与IAD的IP地址相同网段。
不能设置成IAD的IP，会产生冲突，无法进入IAD界面。
1.登录WEB界面打开IE浏览器输入IAD的地址，可以看到输入密码的提示窗口。
默认密码voip。
2.网络参数设置点“基本配置”再点子菜单“网络”可以配置IAD的IP地址，根据实际使用环境修改成可以和PBX互访的地址，见下图3.IAD系统参数（一般不用修改，使用默认值）这里要留意4部分的数据。
“设备应用模式”是选择IAD要支持什么业务模式。
Modem、POS和透传模式传真要求支持数据传输业务；T38模式传真要求支持传真业务；语音业务是基本业务，如果不要求其它功能、只要求能打电话就选“仅支持语音业务”。
“编解码”指语音编码。
这里要求统一用“PCMA/20,PCMU/20,G729A/20”。
“闪断处理方式”就是拍叉的处理。
这里要求统一设置为“内部处理”。
“DTMF传输方式”统一设置为“RFC2833”。
“2833负载类型”统一填101。
“DTMF检测门限”统一设置为32。
“DTMF信号检测门限”统一设置为0。
4.填写注册服务器主用服务器填SCC的地址，主用服务器端口填华为系统的注册端口号。
由服务器提供注册地址。
6.端口参数设置对于FXS型号，在“用户线功能”页面要求对每一个端口都勾选上“注册”，并填上“注册密码”。
在下方的功能区选上需要的功能，通常来电显示、呼叫保持、主叫转移等功能是要选上的。
如果用户还要求其它功能，比如想FXS口提供反极信号，就要把反极性信号勾选上。
7.拨号路由设置拨号位图拨号位图设置IAD可以拨什么号码。
❽x❾代表0 至9 之间的任何一个数字。
❽.❾代表任何多位0 至9 之间的数字。
❽##❾收到两位拨号❽##❾后结束。
❽##❾是网关缺省用来听取网关 IP 地址和系统软件版本号的指令。
设备使用维护保养手册.doc
设备使用维护保养手册.doc精品设备使用维护保养手册垃圾填埋场前言正确使用设备，维护保养好设备对保证设备正常运行、防止设备故障和事故发生、延长设备使用寿命、充分发挥设备经济效益的起着重要作用。
设备的使用操作人员必须经过专业培训，并经考试合格后才能上岗，上岗操作必须严格遵守安全技术操作和使用维护规程，严禁违规运行。
各类设备操作人员必须做到：“三好”：管好、用好、修好设备；“四会”：会使用、会维护、会检查、会排除故障；“五项纪律” ：合理使用设备，遵守操作规程；保持设备清洁，合理润滑；遵守设备交接班制度；管理好工具、附件不得遗失；发现异常及时停车处理；日常维护的“十字”方针：清洁、润滑、紧固、调整、防腐。
目录1、设备使用（操作）规程2、设备安全技术操作规程3、设备维护（保养）规程4、设备运行记录（另附）5、设备点检表（另附）6、设备润滑表设备使用（操作）规程一、使用注意事项：1、装载机使用的柴油必须纯净并经过至少72 小时的沉淀，柴油牌号符合规定要求。
2、变速箱、变矩器使用的液力传动油，液压系统使用的液压油必须清洁。
3、装载机必须按规定进行定期保养和润滑。
4、发动机起动后，空运转待水温达到55 °C 及汽压表达到0.4MPa后再进行起步行驶。
5、一般气温在50 °C 以下时，发动机起动前应用热水或蒸汽进行预热，待预热到30 ～40 °C 以上时再起动。
6 、行驶中换前进挡不必停车，也不必踩制动板，由低速变高速时先松一下油门同时操纵变速杆，然后再踩下油门；由高速换低速时，则先加大油门，使变速箱输出轴与转动轴转速一致。
7、脚制动时机器同时将自动切断变速离合器油路，制动前不必将变速杆置于空档；当脚制动松开后，机器自动恢复到制前使用的档位。
8、当操纵动臂与转斗达到需要位置后，应将操纵杆推（拉）回中间位置。
9、改变前进、后退的方向要求在车停后进行。
10 、柴油机出水温度达到55 °C，机油温度达到45 °C 才充许进行全负荷运转。
天波IAD数据配置介绍
天波TPX800IAD设备数据配置深圳测试实例一、配置要素1、网络环境：能上联IMS业务平台；2、所需网络及用户信息：例：IAD IP：选择“SIP配置>> 高级设置”，进入相应操作区，并启用心跳包，如下图所示：二、下联用户数据配置选择“用户端口设置>> 基本设置”，进入相应操作区，如下图所示：功能参数说明：●端口，分配电话线的顺序，对应机器外壳的标号●端口类型，分FXS和FXO；●用户名，SIP账号；●密码，SIP账号的密码；●认证名，部分软交换平台需要，一般与用户名相同；●内部号码；●来电显示，分禁用、FSK和DTMF三种情况，●闭锁，SIP注销状态。
说明：SIP参数视软交换情况设定，通常用户名与认证名相同。
深圳IMS测试用户名例如+40555，认证名为（认证名没有“+”）用户数据配置完毕后，选择“状态查询>>用户端口状态”，可以查看相应的注册状态，如下图所示：选择“用户端口设置>>语音传真设置”，进入相应操作区，如下图所示：功能参数说明：选择配置端口：选择需要进行配置的端口。
语音参数，●静音抑制，默认未启用●回音抑制，默认启用●极性反转，反极功能，默认未启用；●语音编码，设置端口的语音编码，支持G711A/U、G723/5/6、G729/A/B/AB；●包叠代量，设置通话时语音数据包的大小，该值越大，通话时传输的语音数据包越大，对网络带宽的利用率越好，适用于带宽较低的网络，但相应带来的语音延迟越大，因此，在网络速率允许的情况下，应将该值设小。
默认为1，即15ms。
●DTMF传输，支持带内，带外和RFC2833；●DTMF增益，默认-4dB●DSP输入增益●DSP输出增益●抖动缓冲等级，默认7注意：开通必须修改传真模式，选择所有端口，使用voice模式功能参数说明：传真参数●传真纠错，●传真模式，支持Voice、T38、bypass（T30）和Frf四种模式●最大速率●高速传真冗余●低速传真冗余其它参数●拍叉上/下限，设置拍叉簧灵敏度。
TPX-800(IAD)简介及安装维护
8
9
常见故障检测及解决方法
编号 10 现象/问题 解决方法 与IMS平台对接， IMS平台一般配置要求IAD上报二次拨号采用带内收号方式，如果我们IAD IAD的二次拨号无法 的DTMF传输模式是其他的方式，需要更改IAD的DTMF传输方式为带内。 成功？ 为什么IAD已经配置 1、 首先确认话机的是否能够显示来电号码； 开通了来电显示， 2、 抓包判断对方发过来的消息是否正确带了主叫号码，检查主叫是否 但来电显示失败？ 开通了号码显示限制功能，被叫是否开通来电显示功能； 3、 部分话机本身可能与IAD不匹配，尝试更换话机 设备正常工作一段 检查电源是否有接触不正常，或电压过高过低现象，检查设备周围环境， 时间后停止工作 是否通风正常，是否温度过高。 （ACTIVE灯不闪） IP忘记了怎么办 登陆密码忘记了 WAN口和LAN口都可以登录网管，登录网管后查看；如果WAN口和LAN口的 IP都忘记了，请联系厂家技术人员。 请联系厂家技术人员。
接口类型
8FXS 16FXS 4FXS+4FXO 8FXS+8FXO
-10～45° C -30～60° C
32FXS
工作温度 储存温度 湿度 （非冷凝）
10～90%
产品介绍
线缆连接
TPX-800系列IAD设备的下行网络端口（LAN）通过网线与用户计算机 连接，上行网络端口（WAN）通过网线与上行以太网（如ONU）连接。 FXS端口（1～32电话机接口）通过电话线与用户电话连接。AC电源口连 接交流电源。
SIP设置 （SBC地址、注册周期、端口号、本地域名配置）
用户端口设置 (ims固话账号及密码设置)
网管设置 填写OMC网管ip地址
修改设备登录密码
设备登陆
设备维护手册
设备维护手册一、前言设备维护对于保证设备正常运行和延长设备使用寿命至关重要。
本手册旨在提供准确的设备维护指南，帮助用户正确维护设备，确保设备的最佳性能和可靠性。
二、设备概述本节将对设备进行简要介绍，包括设备的型号、功能以及主要组成部分等。
三、安全注意事项在进行设备维护之前，务必遵守以下安全注意事项，以保障操作人员和设备的安全：1. 在进行维护操作前，确认设备已经断电，并采取防误操作措施；2. 穿戴符合标准的防护装备，包括安全帽、安全眼镜、手套等；3. 遵守设备维护操作规程，不进行未经授权的操作；4. 注意设备的重心平衡，避免设备倾倒或意外摔落。
四、设备维护流程本节将详细介绍设备维护的实际操作流程，并按照下列步骤进行论述：1. 设备检查：对设备的外观、连接件、电气线路等进行检查，确保无损坏或松动的部分；2. 清洁保养：清理设备各部分的灰尘、油污等，定期更换润滑油或润滑脂；3. 零部件更换：根据设备维护手册中的指引，对耗损较大的零部件进行更换；4. 调试校准：校准设备的各项参数，确保设备能够正常工作；5. 维护记录：及时记录设备维护的日期、内容和结果，为后续维护提供参考。
五、常见故障与排除方法在设备维护的过程中，可能会遇到一些常见故障。
本节将列举几个常见故障，并提供相应的排除方法，包括但不限于以下几类故障：1. 电气故障：如设备无法启动、电路断路等；2. 机械故障：如设备抖动、松动等；3. 液压故障：如液压系统泄漏、液压缸卡住等；4. 控制系统故障：如设备控制面板失灵、显示异常等。
六、维护计划与预防保养根据设备的工作特点和使用环境，合理制定设备的维护计划，并执行预防保养措施，以减少设备故障发生的可能性和维修成本。
七、技术支持与维护服务对于设备维护中出现的较复杂问题或需要专业维修的情况，建议及时寻求厂家或专业人员的技术支持和维护服务，以确保设备的长期稳定运行。
八、总结本手册简要介绍了设备维护的基本流程、常见故障排除方法以及制定维护计划和寻求技术支持的必要性。
设备操作和维护指南
设备操作和维护指南该文档旨在为用户提供关于设备操作和维护的指导。
下面是一些重要事项和步骤，以确保设备的正常运行和延长其使用寿命。
操作指南1. 了解设备功能：在开始使用设备之前，确保您了解设备的各个功能和模式。
阅读设备手册并熟悉各个按钮和控件的用途。
了解设备功能：在开始使用设备之前，确保您了解设备的各个功能和模式。
阅读设备手册并熟悉各个按钮和控件的用途。
2. 正确的安装和设置：正确安装设备非常重要。
遵循设备手册中的指示，按照正确的顺序组装设备，并根据需要进行设置和调整。
正确的安装和设置：正确安装设备非常重要。
遵循设备手册中的指示，按照正确的顺序组装设备，并根据需要进行设置和调整。
3. 遵循操作流程：在操作设备时，请始终按照正确的操作流程进行操作。
不要跳过任何步骤，并确保按照设备手册中的说明进行操作。
遵循操作流程：在操作设备时，请始终按照正确的操作流程进行操作。
不要跳过任何步骤，并确保按照设备手册中的说明进行操作。
4. 定期维护：设备需要定期维护以确保其继续正常运行。
阅读设备手册中的维护指南，并根据指示进行清洁、润滑和更换零部件等维护工作。
定期维护：设备需要定期维护以确保其继续正常运行。
阅读设备手册中的维护指南，并根据指示进行清洁、润滑和更换零部件等维护工作。
5. 故障排除：如果设备出现故障，首先检查设备手册中的故障排除指南。
根据指南中的步骤逐步排除故障，如果问题仍然存在，请联系维修部门或设备供应商。
故障排除：如果设备出现故障，首先检查设备手册中的故障排除指南。
根据指南中的步骤逐步排除故障，如果问题仍然存在，请联系维修部门或设备供应商。
安全注意事项1. 保持设备干燥：确保设备处于干燥的环境中，并避免将水或其他液体溅入设备内部。
保持设备干燥：确保设备处于干燥的环境中，并避免将水或其他液体溅入设备内部。
2. 妥善存储：将设备存放在干净、无尘和适当通风的地方。
避免将设备暴露在极端温度、湿度和灰尘等环境中。
设备保护及维护手册
设备保护及维护手册1. 引言此手册旨在提供一套全面的指南，以确保设备的正常运行、延长使用寿命以及保障人员安全。
所有设备使用者都必须遵循本手册中的规定。
2. 设备保护2.1 设备选型与采购- 选择符合国家标准和行业规定的设备。
- 采购时，确保设备具有必要的安全认证。
- 对供应商的设备进行严格的质量检查。
2.2 设备安装与调试- 设备安装应由专业人员进行。
- 确保设备安装稳固，避免因震动、碰撞等原因导致设备损坏。
- 在设备调试过程中，严格遵守操作规程，确保设备性能达到最佳。
2.3 设备使用与操作- 使用者必须经过专业培训，并取得操作资格。
- 操作过程中，严格遵守操作规程，不得擅自改变设备设置。
- 定期对设备进行清洁、保养，确保设备正常运行。
2.4 设备检修与维护- 设立设备检修制度，定期对设备进行检查、维修。
- 检修工作应由专业人员进行，确保设备安全。
- 更换设备部件时，必须使用原厂配件。
3. 人员培训与安全管理3.1 人员培训- 对设备使用者进行专业培训，使其熟练掌握设备操作技巧。
- 定期举办安全意识培训，提高人员的安全防护意识。
3.2 安全管理- 制定设备安全管理制度，明确责任分工。
- 对设备使用现场进行定期安全检查，消除安全隐患。
- 制定应急预案，确保在突发事件发生时能够迅速应对。
4. 环境保护- 设备运行过程中，注意节能降耗，减少对环境的影响。
- 妥善处理设备运行过程中产生的废弃物，避免污染环境。
- 定期对设备进行环保检查，确保设备符合环保要求。
5. 附录5.1 设备保护及维护常用术语- 设备保护：采取措施，防止设备损坏和人员伤害。
- 维护保养：定期对设备进行检查、清洁、润滑、调整等工作。
- 安全防护：采取措施，防止设备运行过程中发生意外事故。
5.2 常用安全防护设备- 防护罩：用于保护设备旋转部件、高温表面等危险区域。
- 安全阀：用于防止设备内部压力过高，造成设备损坏或人员伤害。
- 限位开关：用于控制设备运行范围，防止设备超出规定范围运行。
设备维修安全操作手册
设备维修安全操作手册本文档旨在指导维修人员进行设备维修操作时的安全要求和操作步骤。
目录1. 安全要求2. 设备维修操作步骤1. 准备工作2. 维修操作3. 完成维修1. 安全要求在进行设备维修操作前，维修人员必须遵守以下安全要求：- 确保已经接受过相关设备维修培训并具备相应的技能。
- 穿戴个人防护装备，包括安全帽、安全鞋、耐酸碱手套等。
- 在维修现场设置安全警示标识，并确保维修区域没有其他人员靠近。
- 在进行电气设备维修时，必须先切断电源，并使用测试仪器确认电压为零后方可进行操作。
- 使用正确的工具和设备，并进行良好的维护保养。
- 严格遵守相关的工作流程和操作规范。
- 在操作过程中保持专注和谨慎，不得大意或操之过急。
- 如遇到无法处理的问题或情况，应及时向上级报告并请示。
2. 设备维修操作步骤2.1 准备工作1. 根据维修任务，准备所需的工具、备件和设备。
2. 确认维修区域的安全情况，检查是否有杂物、电源等可能存在的危险。
3. 穿戴个人防护装备，确保自身安全。
2.2 维修操作1. 按照维修任务的要求，查看设备的故障现象，确保对问题的理解准确。
2. 根据设备的维修手册或操作指南，进行维修步骤的操作，如拆卸、更换零部件等。
3. 在操作过程中，务必小心谨慎，避免对设备造成损坏或对自身造成伤害。
4. 如遇到操作问题或困难，可查阅设备维修手册或向上级寻求帮助。
2.3 完成维修1. 在维修操作完成后，对设备进行功能测试，确保故障已得到修复。
2. 清理维修现场，将多余的材料和工具整理妥当。
3. 将维修结果记录在维修报告中，包括维修任务、故障原因、维修过程和测试结果等。
4. 将维修报告交给相关人员，如上级主管或管理员，以便进一步的处理和记录。
以上为设备维修安全操作手册的主要内容，维修人员在进行设备维修操作时应严格遵守安全要求和操作步骤，以确保工作安全和设备正常运转。
TPX-800系列IAD设备操作维护手册
常亮
已经通电
工作状态指示灯
ACTIVE
闪烁
正常工作状态
注册状态指示灯
READY
常亮
注册成功
熄灭
正在注册
电话机指示灯
1～32
常亮
摘机/通话
熄灭
挂机
串行配置口
CONSOLE
无
连接到将要对设备进行配置的计算机上，供工程人员使用，用户慎用。
1.7
图1-5TPX-800-1004
图16TPX-800-1008
本产品应安装在通风且无高温无阳光照射的位置，以避免本产品及相关配件过热而发生故障。
通信设备需注意防潮防湿，严防进水。进水将导致设备工作不正常，更可能因短路造成其他危险。
请勿将本产品放置在不稳固的支撑物上。
声明
在未经我公司允许前，禁止复制或转载本手册的任何部分。
若本手册内容有变动，恕不另行通知。
再次感谢您使用我们的产品！欢迎您提出批评和建议，我们将把它视作我们工作最大的鼓励和支持。
安全性强，支持MD5鉴权认证、防雪崩机制、支持配置损坏自动恢复功能；
支持SNMP协议网管，可分权分级管理；
支持HTTP协议，支持WEB网页、串口、Telnet命令行方式配置；
支持DNS动态网守寻址及备份；
支持双备份软交换切换功能；
先进的语音技术，具有VAD（静音检测）、CNG（舒适噪音生成）、EC（回声抑制）、AGC（可调增益控制）、Jitter Buffer（输入缓冲，可消除语音抖动）等。
第一章
本章对IAD综合接入设备的组网方式和技术规格进行介绍。
主要包括以下内容：
产品概述
功能及特色
组网方式
技术规格
外观视图
IAD操作维护规程
U-SYS IAD132E(T)操作、维护和保养规程1范围1.1本规程规定了U-SYS IAD132E(T)操作、维护和保养的方法和规程。
1.2本规程适用于天然气川气东送管道分公司U-SYS IAD132E(T)的操作、维护和保养。
2作业前的风险识别及消减措施2.1风险识别2.1.1 操作、维护和保养过程中存在人身意外触电伤害和静电损坏板件危险。
2.1.2 设备各端口的连线松动、连接错误，易造成无数据传输或错误。
2.1.3 设备状态指示灯异常、风扇运行异常或损坏，易造成设备损坏或系统运行异常。
2.2消减措施2.2.1 检查系统供电情况时，须两人同行，先验电、后作业，一人操作，一人监护。
在更换及拆除板件时，要先释放身体所带静电。
2.2.2 检查数据端口连线是否正确、有松动现象，发现异常应立即整改。
2.2.3 检查设备的电源、风扇、CPU散热、系统工作状况，发现异常应立即排除。
3U-SYS IAD132E(T)操作流程3.1准备工作3.1.1 前面板名称与功能，如图1.图13.1.2 连接网线IAD132E(T)提供4个网口，可用于级联网络设备，连接步骤如下：1、将网线一端插入设备前面板的任意一个10/100BASE-TX接口。
2、将网线另一端根据实际情况连接网络设备。
3.1.3 后面板如图2。
图2后面板主要连接用户线缆。
3.2 基于命令行的管理使用Telnet登录IAD132E(T)设备，系统默认提供两个操作用户，其中一个是超级管理者，用户名是root，密码admin；另外一个Admin 级的操作用户，用户名为system，初始密码为login。
IAD132E(T)有普通用户模式、特权模式、全局配置模式、高级模式、调试模式和以太网交换机模式。
在数据的配置过程中，会频繁使用到模式转换、即时保存等命令，模式间的转换命令是使用最为频繁的。
命令模式：例如要从特权模式转换到全局配置模式，则可使用configure terminal命令。
设备操作和维护步骤
设备操作和维护步骤本文档旨在提供设备操作和维护的步骤指南，以确保设备的正常运行和延长使用寿命。
请遵循以下步骤进行设备操作和维护：设备操作步骤1. 首先，确保您已经仔细阅读并理解设备的操作手册。
2. 在使用设备之前，检查设备是否正常工作。
检查电源连接和线缆是否牢固。
3. 打开设备的电源开关，并等待设备启动。
如果设备需要时间来启动，请耐心等待。
4. 根据设备的特性和要求设置正确的参数。
确保参数设置正确，以免造成设备故障或操作错误。
5. 使用设备进行所需的操作。
根据操作手册中的指示，完成操作步骤。
6. 在操作设备时，保持警觉并注意周围环境。
遵守相关的安全规定和操作规程。
7. 完成操作后，及时关闭设备的电源开关，并拔掉电源线。
确保设备完全停止运行。
设备维护步骤1. 定期检查设备的外观和内部部件。
观察是否有损坏或异常情况，并确保设备清洁无尘。
2. 使用合适的工具清除设备表面和内部部件的污垢和灰尘。
注意避免使用含有腐蚀性或磨损性物质的清洁剂。
3. 每个月或根据设备操作手册的指示，进行相关零部件的检修和更换工作。
确保零部件的正常运作。
4. 定期进行设备的校准和调整工作。
根据操作手册中的指示，执行校准程序，以确保设备的准确性和稳定性。
5. 维护设备的记录。
记录设备的操作和维护情况，包括维护日期、维护项目和维护结果。
6. 如果发现设备故障或异常情况，立即停止使用设备，并及时联系设备供应商或专业技术人员进行维修和解决问题。
7. 定期进行设备的性能评估。
通过测试和检测，评估设备的性能是否正常并满足预期要求。
请按照上述步骤进行设备操作和维护。
如有任何问题或疑问，请咨询设备供应商或专业技术人员。
华亨8-32口IAD
华亨IAD设备简明配置手册华亨IAD设备简明配置手册中国移动通信集团安徽有限公司网络部2011 年4月1 进入WEB设置界面（1）将电脑IP地址设置成和天波IAD产品的LAN口IP地址在同一网段内。
（天波IAD 产品的LAN口出厂默认IP是192.169.0.1，子网掩码为255.255.255.0）（2）打开浏览器，在地址栏键入http://192.169.0.1，在弹出的窗口中输入用户名和密码（默认用户名：admin和密码：admin），进入WEB设置界面。
2 WEB参数配置2.1 WAN口配置选择“网络设置 >> WAN口设置”，选择“静态IP”，输入IP地址、子网掩码和出口网关等；启用DNS服务，输入DNS地址，然后“保存”。
(根据用户点的实际情况，选择相对应的IP类型)2.2 SIP设置打开“SIP 设置>> 基本设置”进行SIP服务器参数设置。
典型的参数配置如下：⏹主用服务器，IMS平台的IP地址：⏹主用服务器端口，默认是5060。
⏹本地域名，由服务提供商提供，安徽移动IMS本地域名：。
⏹ 本地信令端口，默认是5060。
⏹ 注册刷新时间：600配置完毕后“保存”。
2.3 用户端口设置打开“用户端口设置 >> 基本设置”，配置TPX-800系列IAD 产品的注册账号和注册密码等参数。
典型的参数配置如下：⏹ 用户名：SIP 账号⏹ 注册密码：SIP 账号的密码⏹ 认证名：SIP 账号+本地域名（如：+865582328999@ ）打开“用户端口设置 >>语音传真设置”，配置TPX-800系列IAD 产品的语音业务参数。
选择配置端口中选中“所有端口”。
典型的参数配置如下：⏹ 语音编码: G711A ⏹ 传真模式: voice ⏹ 最大速率：14400全网设置相同DTMF传输：带内全网设置相同全网设置相同全网设置相同2.4拨号路由设置打开“拨号路由设置 >> 数图设置”，配置TPX-800系列IAD产品的拨号规则。
设备维护保养操作指南
设备维护保养操作指南设备在长时间的使用过程中，常常遇到各种故障和损耗，需要定期进行维护和保养，以确保设备的正常运行和延长使用寿命。
本文将为您提供一份设备维护保养的操作指南，帮助您有效地进行设备的维护工作。
一、设备维护保养的重要性设备维护保养是设备管理的重要组成部分，它可以有效地减少设备故障率和提高设备的稳定性。
经常性的维护保养可以检查设备的性能和状态，及时发现和解决潜在问题，预防设备故障的发生，保证设备的正常运行。
同时，维护保养还可以延长设备的使用寿命，降低设备更换的成本。
二、设备维护保养的操作步骤1. 清洁操作设备表面的一些灰尘、油污和杂物会影响设备的散热和正常工作，因此首先需要对设备进行清洁操作。
可以使用干净的毛刷或者清洁布将设备的外表面进行彻底清洁，特别是设备的散热孔和风扇部分。
2. 润滑操作设备的一些关键零部件需要定期润滑，以减少磨损和摩擦。
根据设备的使用手册或者说明书，选择适当的润滑剂，将其均匀地涂抹在需要润滑的部件上。
在润滑操作之前，需要将设备断电并等待其冷却。
3. 紧固操作长时间的振动和使用会导致设备上一些螺丝松动，进而影响设备的工作效果和安全性。
因此，在维护保养过程中需要检查并紧固所有的螺丝和连接件，确保设备的稳固性和可靠性。
4. 检查电缆和电源设备的电缆和电源是设备正常工作的关键，因此需要定期检查其接线情况和使用状态。
检查电缆是否有断裂、破损或者老化现象，确保电源线的接地良好，保证设备供电的稳定性和安全性。
5. 运行测试维护保养完成后，需要对设备进行运行测试，以确保设备能够正常工作和运行。
测试的方法可以根据设备的类型和特点来选择，可以是简单的开关机测试，也可以是更复杂的性能测试。
运行测试的结果将帮助我们判断设备是否需要进一步的修理和保养。
三、设备维护保养的注意事项1. 安全第一在进行设备维护保养时，一定要注意安全。
确保设备已经断电，并等待设备的冷却。
同时，佩戴适当的安全防护装备，避免因为疏忽造成的伤害。
设备维护与操作手册
设备维护与操作手册介绍本操作手册旨在为用户提供设备维护和操作指南。
请在使用设备之前仔细阅读本手册，并遵循指南以确保设备的正常运行和延长其使用寿命。
设备维护定期清洁1. 关闭设备并断开电源，确保设备处于安全状态。
2. 使用柔软的布料轻轻擦拭设备表面，确保无灰尘和污渍。
3. 如果设备有异物附着，使用洗涤液稀释的水进行清洗。
部件更换1. 定期检查设备部件是否磨损或损坏。
2. 如果发现任何磨损或损坏，及时更换相应部件。
3. 查阅设备的零件手册，按照指南更换部件。
保养润滑1. 通过设备的润滑孔或涂抹点，使用适当的润滑剂进行保养。
2. 保持适量的润滑剂，但不要过度涂抹。
设备操作开机和关机1. 确保设备已连接稳定的电源。
2. 打开电源开关，等待设备启动。
3. 操作设备进行所需的任务。
4. 关闭设备之前，确保所有操作已完成。
5. 关闭电源开关，断开电源。
操作指南1. 详细阅读设备的用户手册以了解具体的操作步骤和功能。
2. 确保掌握设备所有的操作按钮和控制面板。
3. 使用正确的操作程序和参数执行任务。
4. 在操作设备时保持注意力集中，及时处理异常情况。
5. 在操作结束后及时关闭设备并进行必要的清洁和维护。
故障排除常见故障以下是一些常见的设备故障以及可能的解决方法：1. 设备无法启动：检查电源连接是否良好，确保设备插头插紧。
2. 设备发出异常声音：检查设备是否有异物附着或部件松动，及时清理或紧固相应部件。
3. 设备显示错误信息：查阅设备的用户手册，按照错误代码给出的解决方案处理。
其他问题如果以上的故障排除指南无法解决问题，请联系设备制造商或资深维修人员。
结论本操作手册提供了设备维护和操作的详细指南。
确保在使用设备之前阅读并遵循本手册提供的步骤和建议，以确保设备正常运行并延长其使用寿命。
如遇到问题，请参考故障排除指南或咨询专业人士。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TPX-800系列IAD设备操作维护手册广东天波信息技术股份有限公司目录前言3读者范围3操作安全要则3声明4第一章产品介绍4 1.1产品概述51.2功能及特色51.3组网方式61.4技术规格71.5整机视图81.6前面板81.7后面板9第二章产品安装10 2.1安装准备112.1.1 设备环境要求112.1.1 开箱检查112.1.2安装注意事项122.2设备固定122.2.1机柜式固定122.2.2平面固定132.3线缆连接13第三章快速配置14 3.1配置前的准备143.2连接线缆153.3修改PC的IP地址153.4登录IAD网关163.5IAD网络设置183.6设置SIP服务器参数193.7设置SIP帐号和密码193.8查看IAD状态203.9重启IAD20第四章详细配置204.1状态查询214.1.1 运行状态224.1.2 用户端口状态234.1.3 话务统计234.2网络设置234.2.1 WAN口配置244.2.2 LAN口配置254.2.3 NAT设置264.2.4 QOS设置264.2.5 LSW设置274.3SIP设置284.3.1 基本设置284.3.2 高级设置294.4用户端口设置304.4.1 基本设置304.4.2 语音传真设置314.4.3 高级业务设置324.5拨号路由设置334.5.1 数图设置334.5.2 PSTN设置344.6全局参数设置35第五章高级设置36 5.1网管设置375.2计费设置385.3系统功能385.3.1 权限管理395.3.2 软件升级395.3.3 数据备份升级405.3.4 恢复出厂设置405.3.5 重启网关41第六章命令行基本配置416.1命令行介绍426.1.1命令行管理系统简介426.1.2 命令行的访问方式436.1.3 命令行的语法说明496.1.4命令行管理系统结构506.2基本配置管理命令51第七章维护及故障处理607.1设备维护检查607.2常见故障分析617.3设备告警617.4应急处理步骤61前言感谢您使用IAD综合接入设备，在您第一次使用我们的设备之前，请务必仔细阅读本手册。
读者范围本手册适用以下读者对象：●工程设计人员●设备开通人员●设备维护人员使用本手册需要事先掌握以下相关知识：●NGN技术●TCP/IP协议●以太网技术表1 提示符号操作安全要则负荷过重的电源插座或破损的线体及插头均可能引发电击或火灾。
应定期检查相关电力线缆，若其外观已有损毁，请立即更换。
请使用为你提供的电源适配器。
如果使用其他电源适配器，可能会损坏设备或使设备无法正常工作。
本产品应安装在通风且无高温无阳光照射的位置，以避免本产品及相关配件过热而发生故障。
通信设备需注意防潮防湿，严防进水。
进水将导致设备工作不正常，更可能因短路造成其他危险。
请勿将本产品放置在不稳固的支撑物上。
声明在未经我公司允许前，禁止复制或转载本手册的任何部分。
若本手册内容有变动，恕不另行通知。
再次感谢您使用我们的产品！欢迎您提出批评和建议，我们将把它视作我们工作最大的鼓励和支持。
第一章产品介绍本章对IAD综合接入设备的组网方式和技术规格进行介绍。
主要包括以下内容：产品概述功能及特色组网方式技术规格外观视图1.1 产品概述TPX-800系列IAD产品是我公司自主研发的基于下一代网络（NGN）的小型综合接入设备，属于NGN网络接入层的终端设备。
该系列设备可提供FXS（电话机接口）、FXO（模拟中继接口）及以太网接口，采用国际标准协议，为用户提供多种类型的业务接入，能满足用户对语音、传真、数据等综合业务接入的需求。
TPX-800系列IAD产品适用范围广泛，能满足各种不同情况的需要，可安装在楼道、家庭、话吧等地点，可满足家庭、话吧或小型办公企业上网、电话及传真等多种需求。
1.2 功能及特色TPX-800系列IAD产品功能完善，并在安全性、易用性方面也有良好的表现。
◆支持SIP、H.323、H.248三种软交换协议；◆支持以太网、ADSL接入等多种上网方式；◆支持PPPoE、DHCP、静态IP等接入模式，并支持断线自动重拨功能；◆提供1～2个网络接口；◆互通性强，可以与各类软交换平台及终端产品互通；◆支持多种业务、支持来电显示/来电识别（Call ID识别）、支持T.30/T.38传真等，◆支持反极计费、实时计费管理系统；◆支持呼叫转移、呼叫等待、IP Centrex、遇忙回叫、三方通话等新业务；◆安全性强，支持MD5鉴权认证、防雪崩机制、支持配置损坏自动恢复功能；◆支持SNMP协议网管，可分权分级管理；◆支持HTTP协议，支持WEB网页、串口、Telnet 命令行方式配置；◆支持DNS动态网守寻址及备份；◆支持双备份软交换切换功能；◆先进的语音技术，具有VAD（静音检测）、CNG（舒适噪音生成）、EC（回声抑制）、AGC（可调增益控制）、Jitter Buffer（输入缓冲，可消除语音抖动）等。
◆支持STUN穿透方式；◆支持SNTP获取统一计费和管理时间；◆支持信令、媒体、传真深度加密。
1.3组网方式基于软交换的下一代网络（NGN）正在逐步发展和完善。
位于接入层的TPX-800系列IAD设备适用范围广泛，可应用于家庭、话吧或小型办公企业上网、电话及传真等多种需求。
连接在动态或静态IP方式的局域网内1）适用建有内部局域网的公司或家庭用户；2）TPX-800系列IAD设备的W AN口连接到集线器(HUB)或交换机(Switch)上；3）W AN口根据局域网络环境，采用动态获取IP（DHCP）或静态IP方式；作为代理服务器负责拨号上网1）TPX-800系列IAD设备的WAN口直接与xDSL(Cable) Modem相连；2）TPX-800系列IAD设备作为代理服务器，负责代理上网。
1.4 技术规格1.5 整机视图图11 TPX-800-1004图12TPX-800-1008、TPX-800-1016图13TPX-800-10321.6 前面板本手册以TPX-800-1032为例介绍产品的前面板部分。
TPX-800-1032前面板示意图如下。
图14TPX-800-1032前面板示意图下表列出了TPX-800-1032前面板上指示灯各状态所表示的含义。
指示灯标识状态含义电源指示灯POWER 常亮已经通电工作状态指示灯ACTIVE 闪烁正常工作状态注册状态指示灯READY 常亮注册成功熄灭正在注册电话机指示灯1～32 常亮摘机/通话熄灭挂机串行配置口CONSOLE 无连接到将要对设备进行配置的计算机上，供工程人员使用，用户慎用。
1.7 后面板图1-5TPX-800-1004图16TPX-800-1008图17TPX-800-1016图18TPX-800-1032本节以TPX-800-1032为例介绍产品的后面板部分。
TPX-800-1032后面板示意图如下。
图19TPX-800-1032后面板示意图TPX-800-1032后面板接口说明参见下表。
第二章产品安装本章主要对IAD综合接入设备的安装准备、产品固定和线缆连接进行详细说明。
主要包括以下内容：安装准备设备固定线缆连接建立配置环境2.1 安装准备在安装TPX-800系列IAD设备前，请先检查物品是否齐全，安装条件是否具备。
2.1.1 设备环境要求a、不能安装在有阳光直射、太热、易燃易爆的环境；b、不能安装在空气中粉尘过高、有腐蚀性气体的环境中；c、不能安装在有大型用电设备、电磁干扰严重的地方；d、不能安装在有强烈振动或经常振动的地方；e、安装的地方最好配备空调；f、要求配备独立稳定的交流220V电源插座，电压在220V±10%范围内，最好配备UPS电源；g、设备接地必须与220V交流保护地线严格区分，用随机配备的接地线将机框的接地端子连接到打入地下的接地端。
2.1.1开箱检查打开设备的包装箱，对照物品清单检查箱内物品是否齐全。
如果发现包装箱内物品与表中不符，请直接与我公司联系。
2.1.2安装注意事项TPX-800系列IAD设备可安置在桌面上，也可安装在墙壁上。
在开始安装前请您注意以下几点：◆安装地点需具备TPX-800系列IAD设备与外部连接的条件（例如：电源线、网线、PC机等），交流电源插座应采用单相三芯电源插座，并确保地线可靠接地。
◆安装地点的环境要保证足够的空气流动，以利于设备散热（设备适宜的工作温度为-10℃～45℃）。
◆安装地点应具备防水、防潮、防雷等条件（设备适宜的环境湿度为10%～90%）。
2.2 设备固定本节将介绍TPX-800系列IAD设备的各种安装方式。
便于用户根据需要，选择合适的安装方式。
2.2.1机柜式固定TPX-800系列IAD的大端口型号（TPX-800-1008、TPX-800-1016、TPX-800-1032系列）的IAD设备，用户可按需要将其安装在标准机柜内。
如需要现场安装，应遵循以下步骤：1) 首先，清理机柜内放置子框的空间，把原有的线缆理顺在机架两侧的走线区内，将左右子框托板调整在合理的位置，并将附件中的组合螺母卡入机柜前面左右两侧相应的方孔内（每边四个）；2) 由两人操作，将子框轻轻地放置在机柜的子框托板上，慢慢推入到位；3) 定位后用附件中带有垫圈的组合装配螺钉（M6×16螺钉）将子框与机柜紧固在一起。
图21安装完成示意图2.2.2平面固定取出TPX-800系列IAD设备所配的四个橡皮垫，将它们卡入设备底板的四个小孔中，然后将设备放在平稳的桌面上，并保证左右两侧的通风。
✍提示：保证TPX-800系列IAD设备左右两侧的通风良好；禁止在设备上放置物品。
2.3 线缆连接TPX-800系列IAD设备的下行网络端口（LAN）通过网线与用户计算机、交换机或者集线器连接，上行网络端口（WAN）通过网线与上行以太网（如ONU）或者ADSL调制解调器连接。
FXS端口（1～32电话机接口）通过电话线与用户电话连接。
AC电源口连接交流电源。
图3-4给出的是TPX-800-1032的安装连接示意图。
图2-2TPX-800-1032线缆连接示意图警告：为保证操作安全，请在设备其它线缆全部连接完毕，并且通过安装检查后才能给设备通电。
✍提示：建议使用有中性点连接器的单相三线电源插座或多功能微机电源插座。
插座要可靠接地。
请不要使用电源延长线。
第三章快速配置本章介绍TPX-800系列IAD以WEB网页方式简单配置SIP业务功能。
目的是为了客户在典型环境下快速的配置好IAD，本节主要包括以下内容：连接线缆，修改PC地址IAD网络接入设置SIP快速配置IAD设备提供了一个图形化，操作简便的WEB对话界面，客户无需安装专用的软件，在通用的网页浏览器上，就可以对语音网关的各项功能进行配置，这样利于客户缩短业务开通周期、主动快速定位故障、缩短故障恢复时间，最终实现用户满意度，节约运维成本。
