【图文】精编中职中专《电工基础》第二章简单直流电路PPT课件

【图文】精编中职中专《电工基础》第二章简单直流电路PPT课件

Pmax
E 4r
家里配电箱中的熔断丝熔断后,所有 其他的用电器都断电无法工作,请大家想 一想,熔断丝是以什么方式接入电路的?
串联方式
2.2
【学习目标】
电阻的串联
1.掌握电阻串联电路的特点。
2.学会用电阻串联电路的特点分析实际电路。 3.了解电阻串联电路的应用。
一.串联电路:
把两个或两个以上的电阻一个接一个依次连接 起来,就组成串联电路。
1.闭合电路 2.欧姆定律
外电路:如用电器, 导线等。 内电路:如电池灯等。
图 2-1 简单的闭合电路
闭合电路中的电流I,与电源电动势E成正比,与 电路的总电阻R+r(内电路电阻与外电路电阻之和) 成反比,这就是闭合电路欧姆定律。 用公式表示为:
E I rR
进一步作数学变换得:
E=Ir+IR
由于IR=U是外电路上的电压降(电源的端电压), Ir=U0是内电路上的电压降(内压降),
【例2】如下图所示电路中,电源电动势E=6V, 内阻r=0.5,R1=2.5,R2为变阻器,要使变阻 器获得功率最大,R2应为多大?R2获得的最大功率 是多少?
【课堂小结】 1.闭合电路欧姆定律。 2.电源的外特性。 3.负载获得最大功率条件。
【课堂练习】
教材41页

1.电源电动势为1.5V,内电阻为0.12, 外电路电阻为1.38,求电路中的电流和 端电压。 2.电动势为3.6V的电源,与8 的电阻接 成闭合电路,电源两极间的电压为3.2V, 求电源的内电阻。 3.有一简单闭合电路,当外电阻加倍时, 通过的电流减为原来的2/3,求内阻与外 阻的比值。
电阻串联及其等效电路
小 电阻串联越多,总电阻就越大。 知 当n个阻值相同的电阻串联时,其总电阻 识 Rn= R。

电工基础PPT课件

电工基础PPT课件

图: DT890型数字万用表的面板图
图: 钳形电流表的使用
4 电路的基本概念基本定律

电路的作用与组成部分
由那些部分组成?
提问:电路有什么作用?电路是
电路的作用
(1)电能的传输和转换 (2)信号的传递和处理
电路的组成
(1)电源 (2)负载 (3)中间环节
电流、电动势、电压
电流 I
A kA mA μ A
能、风能、核能等)电能
电力的传输:发电厂变压器升压高
压输电线路变配电站
电力的传输
提问:为什么要升压供电? 因为:电流,传输距离,热能消耗,电能
损失
所以:在传输容量一定的条件下,输电电压,
输电电流,电能消耗
我国常用的输电电压等级:有35kV、110kV、
220kV、330kV、500kV等多种
3 常用仪表与测量
万用表的使用

用途:不仅能测量电压、电流、电阻,还能
测量其它电路参数如电容量等,

分类:指针式、数字式
图: MF-30型万用表的面板图
(a)测量电源插座电压(ACV)
(b) 测量电池电压(DCV)
图: 运用万用表测量电源插座及电池的电压
图: 测量灯泡的直流电流(ACA)
压频率、通过人体的途径以及人体状
况都有关系。
人体安全电压:36V
怎样预防触电?
要有必要的安全知识
安装保护设备
创造不导电环境:绝缘、屏护、间距
发生了触电怎么办?
迅速切断电源 触电程度轻重的判断 立即采取相应的急救措施:口对口(或
口对鼻)人工呼吸法、胸外心脏挤压法
图: 触电者就地脱离电源的方法

《电工基础中级》课件

《电工基础中级》课件
通过输入信号控制伺服电动机的转速 和转向,可以实现精确的位置控制和 速度控制。
04
电力系统与安全用电
电力系统概述
电力系统组成
电力系统由发电、输电、变电、配电和用电等环节组成,其 中发电环节将其他形式的能量转化为电能,输电环节将电能 传输到用电地点,变电环节将电压等级进行变换,配电环节 将电能分配到各用户。
漏电保护器及其应用
漏电保护器原理
漏电保护器是一种电气安全装置,用于检测剩余电流并切断电源以保护人身安全。当设 备发生漏电故障时,漏电保护器会检测到剩余电流的存在,并触发断路器动作,切断电
源。
漏电保护器的应用
漏电保护器广泛应用于家庭、学校、工厂等场所的配电系统中,可以有效防止因漏电引 起的触电事故。同时,漏电保护器还可以与其他电气安全装置配合使用,提高电气系统
01
02
03
04
开关
用于控制电路的通断,有机械 开关和电子开关等。
继电器
利用小电流控制大电流的开关 ,具有隔离和保护功能。
接触器
用于大电流负载的接通和断开 ,具有过载保护功能。
控制器
用于根据输入信号控制电路的 工作状态,有手动控制器和自
动控制器等。
控制电路的工作原理
控制电路的基本组成
控制电路的工作流程
保护接地与保护接零
保护接地原理
保护接地通过将设备金属外壳与大地连接,使漏电电流通过接地电阻流入大地,从而避免人体接触带 电体而发生触电事故。
保护接零原理
保护接零通过将设备金属外壳与系统零线连接,利用系统零线的单相短路电流来消除漏电故障。当设 备发生漏电时,零线上的电流会增大,从而使熔断器或断路器动作,切断电源,消除漏电故障。
电动机的种类与工作原理

中职电工基础课件电路课件

中职电工基础课件电路课件
检查电源是否正常,更换损坏的电源部件。
断路故障
短路故障
元件损坏
电源故障
05
安全用电常识
01
02
04
安全用电规则
不要在电力线附近放风筝。
不要在电杆、变压器等设施附近长时间停留。
不要在电力线附近种植高大植物。
不要随意拆卸、安装电源线路、插座、插头等。
03
不要使用绝缘皮破损的导线(例如裸线)。
不用要铜丝、铁丝等代替保险丝。
叠加定理与戴维南定理
03
电路元件
总结词:电阻器是用于限制电流的元件,其阻值大小由材料、长度和横截面积决定。 详细描述:电阻器由导体制成,常用的材料有碳、金属和合金等。根据阻值的稳定性,电阻器可分为固定电阻器和可变电阻器。固定电阻器的阻值是固定的,而可变电阻器的阻值可以通过机械或电子方式进行调节。 总结词:电阻器在电路中起到分压和限流的作用,对于控制电路的电压和电流幅度非常重要。 详细描述:在电路中,电阻器可以串联或并联使用,以改变电路的总电阻,进而控制电路中的电流和电压。此外,电阻器还广泛应用于分压、分流、滤波、信号处理等电路中。
电阻器
电容器
总结词:电容器是一种能够储存电荷的元件,其电容量由极板面积、极板间距和介质类型决定。
电感器
总结词:电感器是一种能够存储磁场能量的元件,其电感量由线圈的匝数、线圈的直径和线圈的材料决定。
04
电路故障排查
故障现象:灯泡不亮。
原因:电源故障、灯泡损坏、开关损坏、线路断路或短路。
故障现象:电流表读数异常。
总结词
欧姆定律指出,在纯电阻电路中,电压与电流成正比,电阻两端的电压与通过它的电流成正比,其数学表达式为 V=IR,其中 V 是电压,I 是电流,R 是电阻。

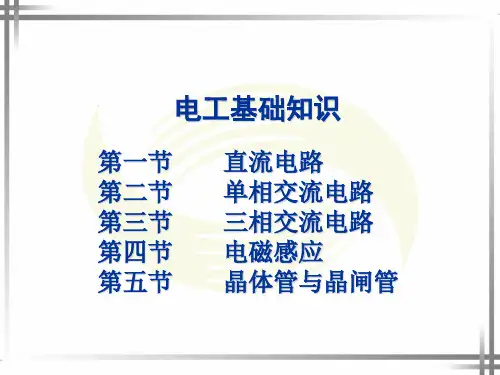

电工基础知识全面ppt课件

电工基础知识全面ppt课件
能开始 对症下 药,然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视, 已经展 开了“ 精准扶 贫”项 目
电阻串联电路的特点
若已知R1和R2两个电阻串联,电路总电压为U, 可得分压公式如下图所示
认识到了贫困户贫困的根本原因,才 能开始 对症下 药,然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视, 已经展 开了“ 精准扶 贫”项 目
电阻串联电路的应用
a.获得较大阻值的电阻 b.限制和调节电路中电流
用万用表测量电阻
测量时注意以下几点: 1. 准备测量电路中的电阻时应先切断电源,
切不可带电测量。 2.首先估计被测电阻的大小,选择适当的倍
率挡,然后调零,即将两支表笔相触,旋动调 零电位器,使指针指在零位。
3. 测量时双手不可碰到电阻引脚及表笔金属 部分,以免接入人体电阻,引起测量误差。
4.测量电路中某一电阻时,应将电阻的一 端断开。
电能的传输示意图
实现信息的传递和处理
用 电 设 备
话 筒
放 大 器 1
放 大 器 2
放 大 器 3
扩音机电路示意图
认识到了贫困户贫困的根本原因,才 能开始 对症下 药,然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视, 已经展 开了“ 精准扶 贫”项 目
二、电流
动画
1.电流的形成
电荷的定向移动形成电流。 2.电流的方向
认识到了贫困户贫困的根本原因,才 能开始 对症下 药,然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视, 已经展 开了“ 精准扶 贫”项 目
电阻器
电阻器是组成电路的最基本的元件之一。
1. 电阻器的主要指标: 标称阻值 、允许偏差、额定功率。
2.电阻器的标志方法: 直标法、色环法。

电工基础ppt课件第一章

电工基础ppt课件第一章

1.2.2 电阻与导体的 电阻电阻越小,其导电性能越好.因此电阻的倒数1/R 的大小表明了导体导电性能的好坏.叫电导,用符号 “G”表示.即
G=1/R 电导的SI单位为西门子(1/Ω).电阻率ρ的倒数称 为电导率,用γ表示. 温度降低,金属的电阻率下降.电阻率趋于零时变成 “超导” 超导:能够发生超导现象的物质,叫做超导体
单位伏特v。
电动势也有交流与直流之分,交流用“e”表示
上一页 下一页 返 回
1.1.4 电动势
电动势的方向:规定为电源力推动正电荷运动的方向,即 从负极指向正极的方向,也就是电位升高的方向。电动势 的方向与电压的方向是相反的。见图1-3
图 1—3 电动势与电压反对方向 程
图 1—4 电路接同时的物理过
u=0
R=0
上一页 下一页 返 回
1.1.4 电工与电功率、电流的热效应
一 电功
电能转化其他形式的能量的过程, 是通过电流做功来实现的. 由前面电场力做功公式(1—2)W=qU带入电流强度公式(1-1)I=q/t
公式:
W=UIt
(1--10)
电流所做的功W等于这段电路两段电路的电压U,电路中 的电流I与通电时间t三者的乘积.
上一页 下一页 返 回
1.1.4 电动势
用图1—4简单说明电路接通时的物理过程。
电源内部:电源力克服电场力把正电荷从低电位的负极 推到高电位的正极,这个电位升高的过程是电源力作 功的过程.
电源外部:正电荷在电场力的推动下从高电位移到低电 位,同时克服负载中的阻力作功。电能转换为其他形 式的能量过程。
路中某点的电位实质是这一点与参考点之间的电压, 或者说,电路中某两点的电压等于这两点之间的电位 差,即
UAB=VA-VB

中职教育-《电工基础》课件:第五章第三节 单一参数的交流电路(电子工业出版社).ppt

中职教育-《电工基础》课件:第五章第三节 单一参数的交流电路(电子工业出版社).ppt

iR uiRRuURRm sUinmst inIRmtsint
R
R
• 上式表明,在正弦电压的作用下,电阻 中通过的电流也是一个同频率的正弦交流 电流,且与加在电阻两端的电压同相位。
• 电阻元件上的电压、电流最大值,有效 值之间的数量关系为
I Rm
U Rm R
IR
UR R
2、电路的功率
• 在任一瞬间,电阻中电流瞬时值与同一瞬间的 电阻两端电压的瞬时值的乘积,称为电阻获取的 瞬时功率,用PR表示,即
• 理论和实验证明:电容器感抗的大小 与所加信号频率成反比,与电容器的电容 成反比。用公式表示为
Xc
1
C
1
2fC
• 电容对交流电的阻碍作用,可以简单 概括为通交流,阻直流;通高频,阻低频。 因此,电感也被称为高通元件。
2、电流与电压的关系
理论分析证明:电流比电压超前90º, 即电压比电流滞后90º。
• 在纯电容交流电路中,电流与电压成 正比,与容抗成反比,即
IC
UC XC
• 容抗只是电压与电流最大值或有效值 的比值,而不是电压与电流瞬时值的比值, 因为u和i的相位不同。
2、电路的功率 • 电容元件上的瞬时功率等于电压瞬时 值与电流瞬时值的乘积,即

• 可见,电感的瞬时功率是以2倍于电压(或电 流)的频率关系按正弦规率变化。
• 交流电第二、四个四分之一周期,电压与电流方 向非关联,瞬时功率为负值,说明电感又将磁场 能转换为电能回馈给电源。
• 瞬时功率在一个周期内吸收的能量与释放的能量 相等。也就是说纯电感电路不消耗能量,它是一 种储能元件。
• 通常用瞬时功率的最大值来反映电感与电源 之间转换能量的规模,称为无功功率,用QL表示, 单位名称是乏,符号为Var,其计算式为

中职教育-《电工基础》课件:第五章第二节 正弦交流电的表示方法(电子工业出版社).ppt

中职教育-《电工基础》课件:第五章第二节 正弦交流电的表示方法(电子工业出版社).ppt

e u
Em Um
sin(t sin(t
e u
) )
i Im sin(t i )
二、波形图表示法
• 波形图是用图像来表示交流电的方法。 画波形图时需要注意以下两点: (1)横坐标以为变量,单位为பைடு நூலகம்;以为 变量,单位为弧度/秒。 (2)初相为正角,起点在坐标原点左侧; 初相为负角,起点在坐标原点右侧。。
§5-2 正弦交流电的表示方法
• 正弦交流电的表示方法有四种:解析式、 波形图、相量图和复数法。无论用那种方 法都能说明交流电的性质,表示出交流电 的三要素(最大值、角频率、初相位), 并且这四种表示方法可以相互转换。
一、解析式表示法
• 用正弦函数来表示交流电的方法,称为 瞬时表达式或解析式。比如,前面提到过 的正弦交流电的电动势、电压和电流的解 析式分别为
(1)同一相量图中,相同单位的相量应按相 同比例画出。
(2)一般取直角坐标轴的水平正方向为参考 方向,逆时针转动的角度为正,反之为负。
(3)用相量图表示正弦交流电后,它们的加、 减运算可按平行四边形法则或三角形法则进行。
三、相量图表示法
• 如果要对正弦交流电进行加、减运算, 无论是运用解析式还是波形图,都很不方 便。为此,引入正弦交流电的相量图。
旋转相量在y轴的投影对应的相角和电动势
• 相量图一方面能表示正弦量的大小和初始相 位,另一方面,还可以直观的表示各正弦量相位 的超前与滞后情况。应用相量图时注意以下3点:

《电工基础》全册配套完整教学课件

《电工基础》全册配套完整教学课件
储能元件
电容元件:表示产生电场,储存电场能量的元件
电压源和电流源:表示将其它形式的能量转变成
注意
电能的元件。
5种基本理想电路元件有三个特征:
(a)只有两个端子;
(b)可以用电压或电流按数学方式描述;
(c)不能被分解为其他元件。
9
第1章 直流电路
理想电路元件的分类
理想电路元件
理想有源元件
理想无源元件
与回路环行方向一致的电流、电压和电动势前面 取正号, 不一致的前面取负号。
对回路 adbca R1I1-R2I2 = E1-E2
39
第1章 直流电路
基尔霍夫电压定律不仅适用于电路中任一闭 合的回路,而且还可以推广应用于任何一个 假想闭合的一段电路。
将 a、b 两点间的电压 作为电阻电压降一样考 虑进去。
36
第1章 直流电路
内容:从电路的某一点出发,
沿回路绕行一周回到原点, + I1 在绕行方向上,各部分电位US1 升的和等于电位降的和。 - c
a
+ I2 US2
-d
I3
R3 e


U1 R1
U2 R2
R4

U电位升 U电位降

b
对回路 adbca ,从 a 点出发沿回路环行一周又回到 a 点
导线
手电筒电路
第1章 直流电路
(2) 电路模型
实际电路
10BASE-T wall plate
开关
灯泡
电 池
电路模型
导线
电路模型 理想电路元件
8
反映实际电路部件主要电磁 性质的理想电路元件及其组合。
有某种确定的电磁性能的理想 元件。是对实际元件的抽象和概括
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

图1-2 手电筒的电路原图
电路是由电特性相当复杂的器件组成的,为了便于使用数学方法对电路进行分析, 可将电路实体中的各种电器设备和元器件用一些能够表征它们主要电磁特性的理想元 件(模型)来代替,而对它的实际结构、材料、形状等非电磁特性不予考虑。
理想元件
表 1-3 常用理想元件及符号
第二节 电流
第三节 电

一、电阻元件 二、电阻与温度的关系
一、电阻元件 电阻元件是对电流呈现阻碍作用的耗能元件,例如灯泡、电热炉等电器。 电阻定律
——制成电阻元件的材料电阻率,国际单位制单位为 ·m(欧·米) ;
l ——绕制成电阻的导线长度,国际单位制为m (米) ; S ——绕制成电阻的导线横截面积,国际单位制为 m2 (平方米);
一、电路的基本组成
1.什么是电路
电路是由各种元器件(或电工设备)按一定方式连接起来的总体,为电流的流 通提供了路径。
动画 M1-1
电路的状态
2.电路的基本组成
电路的基本组成包括以下四个部分: (1)电源(供能元件): 为电路提供电能的设备和器件(如电池、发 电机等)。
图1-1 简单的直流电路
(2)负载(耗能元件):
如果设任一电阻元件在温度 t1 时的电阻值为 R1,当温度升高到 t2 时电阻值为 R2 , 则该电阻在 t1 ~ t2 温度范围内的(平均)温度系数为
如果 R2 > R1 ,则 > 0,将 R 称为正温度系数电阻,即电阻值随着温度的升高而增 大;如果 R2 < R1,则 < 0,将 R 称为负温度系数电阻,即电阻值随着温度的升高而减 小。显然 的绝对值越大,表明电阻受温度的影响也越大。
二、线性电阻与非线性电阻
电阻值 R 与通过它的电流 I 和两端电压 U 无关 (即R = 常数 ) 的电阻元件称为 线性电阻,其伏安特性曲线在 U-I 平面坐标系中为一条通过原点的直线。
中职中专精品教学课件
《电工基础》
按全册教案编制
第一章 认识电路
1 教学难点:
认识电路
1.了解电路的三种状态特点。 2.理解理想元件与电路模型、线性电阻与非线性电阻的概念。
教学重点:
1. 了解电路的基本组成、电路的三种状态和额定电压、电流、功率等概念。 2.掌握电流、电功率、电能等基本概念。 3.掌握电阻定律、欧姆定律、焦耳定律,了解电阻与温度的关系。
i (t )
q t
式中,t 为很小的时间间隔,时间的国际单位制单位为 s (秒),电荷量 q 的国际单
位制为库仑 (C)。电流 i(t) 的国际单位制为A (安培) 。
常用的电流单位还有mA (毫安)、 A(微安)、 kA(千安) 等,它们与安培
的换算关系为
1 mA = 10-3A; 1 A = 10-6 A; 1 kA = 103 A
使用(消耗)电能的设备和器件(如灯 泡等用电器)。
(3)控制器件:
控制电路工作状态的器件或设备(如开关等)。
(4)连接导线:
将电器设备和元器件按一定方式连接起来(如各种 铜、铝电缆线等)。
3.电路的状态
(1)通路(闭路):电源与负载接通,电路中有电流通过,电气设备或元器件获得 一定的电压和电功率,进行能量转换。 (2)开路(断路):电路断开,电路中没有电流通过,又称为空小及方向都不随时间变化,即在单位时间内通过导体横截面的电 荷量相等,则称之为稳恒电流或恒定电流,简称为直流 (Direct Current),记为 DC 或 dc ,直流电流要用大写字母 I 表示。
I
q Q 常数 t t
直流电流 I 与时间 t 的关系在 I-t 坐标系中为一条与时间轴平行的直线。
l R S
R ——电阻值,国际单位制为 (欧) 。
经常用的电阻单位还有k (千欧 ) 、 M (兆欧) 1 k = 103 ; 1 M = 106
二、电阻与温度的关系
电阻元件的电阻值大小一般与温度有关,衡量电阻受温度影响大小的物理量是温度 系数,其定义为温度每升高 1C 时电阻值发生变化的百分数。
学时分配:
序号
1 2 绪论 第一节 电路


学 时
1
3
4 5 6
第二节
第三节 第四节 第五节
电流
电阻 部分电路欧姆定律 电能和电功率 1
7
8
单元小结
单元总学时
1 3
1
认识电路
1.1 电路 1.2 电流 1.3 电阻 1.4 部分电路欧姆定律 1.5 电能和电功率 单元小结
第一节 电

一、电路的基本组成 二、电路模型(电路图)
(3)短路(捷路):电源两端或电路中某些部分被导线直接相连,输出电流过大对 电源来说属于严重过载,如没有保护措施,电源或电器会被烧毁或发生火灾,所以 通常要在电路或电气设备中安装熔断器、保险丝等保险装置,以避免发生短路时出 现不良后果。
二、电路模型(电路图) 由理想元件构成的电路称为实际电路的电路模型,也称为实际电路的电路原理图, 简称为电路图。例如手电筒的电路如图 1-2 所示。
三、交流电流 如果电流的大小及方向均随时间变化,则称为变动电流。对电路分析来说,一种 最为重要的变动电流是正弦交流电流,其大小及方向均随时间按正弦规律作周期性变 化,将之简称为交流(Alternating Current),记为 AC 或 ac ,交流电流的瞬时值要用小
写字母i 或 i(t) 表示。
一、电流的基本概念 二、直流电流 三、交流电流
一、电流的基本概念 电路中电荷沿着导体的定向运动即形成电流,其方向规定为正电荷流动的方向(或 负电荷流动的反方向),其大小等于在单位时间内通过导体横截面的电荷量,电流用符 号 I 或 i(t)表示,讨论一般电流时可用符号 i 。
设在 t = t2-t1 时间内,通过导体横截面的电荷量为 q = q2-q1,则在 t 时间 内的电流强度可用数学公式表示为
R2 R1 R1 (t 2 t1 )
R2 = R1[ 1 (t2-t1) ]
第四节 部分电路欧姆定律
一、欧姆定律
二、线性电阻与非线性电阻
一、欧姆定律
电阻元件的伏安关系服从欧姆定律,即 U = RI 或 I = U / R = GU
其中 G = 1/R,电阻 R 的倒数 G 称为电导,其国际单位制为西门子 (S) 。
