第7章-供配电系统的继电保护(自动化)知识讲解
继电保护与自动化装置课件

五、输电线路的三相一次自动重合闸
1. 单侧电源线路的三相一次自动重合闸 线路上故障 => 跳开三相 => 重合闸起动 , 合三相: 瞬时故障,成功; 永久故障,再次跳开三相,不再重合
重合闸
重合闸
一次合闸
&
合闸
启动
时间
脉冲
手动跳闸后闭锁
信号
手动合闸后加速
后加速 保护
8
2. 双侧电源线路的三相一次自动重合闸
tu:故障点去游离; tz:断路器消弧室及传动机构准备好再次动作。
1
K2
#1的1段范围 #2的1段范围
5
四、自动重合闸的分类
1. 按接通和断开的电力元件,分为: 线路重合闸 变压器重合闸(基本上不采用) 母线重合闸(绝对不使用! 母线保护动作还要闭锁线路重合闸)
2. 按重合闸控制断路器的相数不同,分为: 三相重合闸 单相重合闸 综合重合闸
按需要自动投入的一种自动装置。
2
二、自动重合闸的作用
M1
2N
k
利:1.瞬时性故障可迅速恢复供电,提高供电的可靠性;
2.提高并列运行稳定性、线路输送容量; 3.纠正断路器偷跳、保护误动、人为误碰引起的误跳闸。
弊:在重合到永久性故障后:
1.使系统再次遭受故障电流的冲击; 2.断路器工作情况更加恶劣(短时间内两次切断)。
19
1、保护装置、选相元件与重合闸的配合关系
≥1
单相重合闸过程中,纵向不对称出现负序和零序分量,使 得本线路或其它元件的保护可能误动,应在单相重合闸动作 时予以闭锁或整定动作时限躲开单相重合闸的周期。
20
2、故障相选相元件
要求:(1)选择性:直跳故障相; (2)末端短路时的灵敏性。
继电保护及安全自动装置知识讲解

继电保护及安全自动装置知识讲解继电保护及安全自动装置是电力系统中的重要组成部分,主要用于保护电力元件和系统的安全稳定运行。
以下是关于继电保护及安全自动装置的详细知识讲解:一、继电保护装置继电保护装置是用于保护电力元件的自动化设备,其作用是在电力系统发生故障或异常时,能够快速地检测并切除故障部分,以保证其他部分的正常运行。
继电保护装置的工作原理基于电力系统中的电流、电压、频率等参数的变化,通过比较正常与异常状态下的参数差异,判断是否发生故障,并采取相应的措施。
二、安全自动装置安全自动装置主要用于保护电力系统的安全稳定运行。
当电力系统出现异常或故障时,安全自动装置可以快速地采取相应措施,如切除故障部分、调整运行参数等,以防止事故扩大,避免发生长时间的大面积停电事故。
常见的安全自动装置包括自动重合闸装置、备用电源自动投入装置等。
三、继电保护及安全自动装置的发展历程继电保护及安全自动装置的发展经历了多个阶段,从最初的电磁型、整流型、晶体管型到现在的集成电路和微机型。
随着科技的不断进步,继电保护及安全自动装置的性能和可靠性得到了不断提高,其检测和判断故障的准确率也越来越高。
四、继电保护及安全自动装置的维护与调试为了保证继电保护及安全自动装置的正常运行,需要进行定期的维护和调试。
维护和调试内容包括检查设备的外观、清洁度、紧固件等是否正常,测试设备的各项功能是否正常,检查设备的运行记录等。
同时,还需要定期对设备进行校验和调试,以保证其性能和可靠性。
五、未来发展方向随着科技的不断进步和应用需求的不断提高,继电保护及安全自动装置也在不断发展。
未来发展方向包括进一步提高设备的智能化水平、提高设备的自适应能力、研究新的保护算法和控制策略等。
同时,随着新能源和分布式电源的广泛应用,对继电保护及安全自动装置也提出了新的挑战和要求。
因此,需要不断加强技术研发和创新,以适应未来发展的需要。
总之,继电保护及安全自动装置是电力系统中的重要组成部分,对于保护电力元件和系统的安全稳定运行具有重要作用。
供配电系统的继电保护PPT课件

图7-17 两相一继电器式结线图
为了表征继电器电流 IKA 与电流互感器二次电流I2 间的关系,特引入一个结线系数
KW
Kw
I KA I2
(7-3)
两相两继电器式结线属相电流结线,Kw 1,即保护灵敏度都相同。
7.2 高压配电电网的继电保护
2、 两相一继电器式结线 (见图7-17) 这种结线,又称两相电流差结线,或两相交
IL.max ——线路的最大负荷电流(含尖峰电流),可取为(1.5~3) ,I30 I30 为线路的计算电流。
(3) 动作时间整定
为了保证前后级保护装置动作时间的选择性,过电流保护装置的动作时间 (也称动作时限),应按“阶梯原则”进行整定,也就是在后一级保护装置所保 护的线路首端(如图6-20a中的k点)发生三相短路时,前一级保护的动作时间
I re I op
表示,
对于过量继电器,返回系数总是小于1的(欠量继电器则大于1),返回系数越接
近于1,说明继电器越灵敏,如果返回系数过低,可能使保护装置误动作。
DL-10系列继电器的返回系数一般不小于0.8。
DL-10系列电磁式继电器的电流时间特性如图7-5所示
只要通入继电器的电流超过某一预先整定的数值时,它就能动作,动作时限是固
7.2 高压配电电网的继电保护
7.2.1 概述 高压线路的相间短路保护,主要采用带时限的过电流保护和瞬时动作的电流 速断保护,动作于断路器的跳闸机构,使断路器跳闸,切除短路故障部分。
单相接地保护:(1)绝缘监视装置,装设在变配电所的高压母线上,动作于信号。
(2)有选择性的单相接地保护(零序电流保护),亦动作于信号,但当危及人身和 设备安全时,则应动作于跳闸。
的电流,如图7-18c所示。
变配电站继电保护与综合自动化基本知识

变配电站继电保护与综合自动化基本知识继电保护是电力系统中重要的安全保障措施,其作用是在电力系统发生故障时及时检测、定位并隔离故障点,以保护电力设备的安全运行。
而综合自动化则是通过自动控制技术、通信技术和计算机技术等手段,实现对电力系统的监测、测量、控制和管理的一种综合应用技术。
本文将重点介绍变配电站继电保护与综合自动化的基本知识。
一、变配电站继电保护系统1. 继电保护的功能继电保护系统在变配电站起到了重要的作用,其功能包括故障检测、故障定位、故障隔离、电力设备保护、安全稳定运行等。
通过对电力系统中的电压、电流、频率、相位等参数的监测,继电保护系统能够及时发现故障点,并通过断路器等装置进行故障隔离,提高了电力系统的可靠性。
2. 继电保护设备继电保护系统包含了各种继电保护设备,如电流互感器、电压互感器、故障录波器、断路器、开关柜、继电器等。
这些设备能够进行电力参数的测量和判断,通过与其他控制设备的配合,实现对电力系统的保护。
3. 继电保护策略继电保护策略包括主保护和备用保护两种。
主保护是指通过对电力系统连续监测和测量,及时判断故障点,并做出相应的动作以隔离故障。
而备用保护是在主保护发生故障或失效时,起到备份的作用,保证电力系统的连续运行。
二、变配电站综合自动化系统1. 综合自动化的概念综合自动化是将自动控制技术、通信技术和计算机技术等综合应用于电力系统,实现对电力设备的监测、测量、控制和管理。
它能够提高电力系统的运行效率、降低维护成本,并提供良好的用户体验。
2. 综合自动化系统组成综合自动化系统由监控与控制子系统、通信子系统、计算机子系统和用户接口子系统组成。
其中,监控与控制子系统负责对电力设备进行监测和控制,通信子系统提供各设备之间的信息交流,计算机子系统进行数据处理和分析,用户接口子系统提供用户与系统的交互界面。
3. 综合自动化系统的应用综合自动化系统广泛应用于变配电站的运行与管理中,包括电力设备的状态监测、电力负荷的调整、故障检测与隔离、设备维护管理等方面。

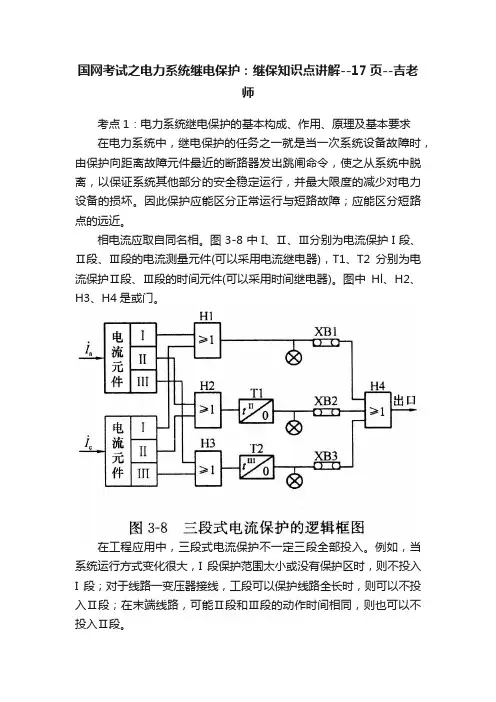

国网考试之电力系统继电保护:继保知识点讲解--17页--吉老师

国网考试之电力系统继电保护:继保知识点讲解--17页--吉老师考点1:电力系统继电保护的基本构成、作用、原理及基本要求在电力系统中,继电保护的任务之一就是当一次系统设备故障时,由保护向距离故障元件最近的断路器发出跳闸命令,使之从系统中脱离,以保证系统其他部分的安全稳定运行,并最大限度的减少对电力设备的损坏。
因此保护应能区分正常运行与短路故障;应能区分短路点的远近。
相电流应取自同名相。
图3-8中I、Ⅱ、Ⅲ分别为电流保护I段、Ⅱ段、Ⅲ段的电流测量元件(可以采用电流继电器),T1、T2分别为电流保护Ⅱ段、Ⅲ段的时间元件(可以采用时间继电器)。
图中Hl、H2、H3、H4是或门。
在工程应用中,三段式电流保护不一定三段全部投入。
例如,当系统运行方式变化很大,I段保护范围太小或没有保护区时,则不投入I段;对于线路一变压器接线,工段可以保护线路全长时,则可以不投入Ⅱ段;在末端线路,可能Ⅱ段和Ⅲ段的动作时间相同,则也可以不投入Ⅱ段。
考点3:距离保护原理、构成及整定计算系统在正常运行时,不可能总工作于最大运行方式下,因此当运行方式变小时,电流保护的保护范围将缩短,灵敏度降低;而距离保护,顾名思义它测量的是短路点至保护安装处的距离,受系统运行方式影响较小,保护范围稳定。
常用于线路保护。
距离保护的具体实现方法是通过测量短路点至保护安装处的阻抗实现的,因为线路的阻抗成正比于线路长度。
在前面的分析中大家已经知道:保护安装处的电压等于故障点电压加上线路压降,即U KM=U K+△U;其中线路压降△U 并不单纯是线路阻抗乘以相电流,它等于正、负、零序电流在各序阻抗上的压降之和,即△U=IK1*X1+ IK2*X2+ IK0*X0 。
接下来我们先以A相接地短路故障将保护安装处母线电压重新推导一下。
因为在发生单相接地短路时,3IO等于故障相电流IKA;同时考虑线路X1=X2 则有:U KAM=U KA+I KA1* X LM1+ I KA2* X LM2+ I KA0* X LM0=U KA+I KA1*X LM1+ I KA2*X LM1+ I KA0*X LM0+ (I KA0* X LM1-I KA0* X LM1)=U KA+ X LM1(I KA1+ I KA2+ I KA0)+ I KA0(X LM0-X LM1)=U KA+X LM1*I KA+ 3I KA0(X LM0-X LM1)*X LM1/3X LM1=U KA+X LM1*I KA[1+(X LM0-X LM1)/3X LM1]令K=(X LM0-X LM1)/3X LM1则有 U KAM=U KA+I KA*X LM1(1+K)或 U KAM=U KA+I KA*X LM1(1+K)=U KA+X LM1(I KA+KI KA)=U KA+X LM1(I KA+K3I KA0)同理可得U KBM=U KB+ X LM1(I KB+K3I KB0)U KCM=U KC+ X LM1(I KC+K3I KC0)这样我们就可得到母线电压计算得一般公式:U KΦM=U KΦ+ X LM1(I KΦ+K3I0)该公式适用于任何母线电压的计算,对于相间电压,只不过因两相相减将同相位的零序分量K3I KC0减去了而已。
(完整版)配电站继电保护及综合自动化基本知识

配电站继电保护及综合自动化基本知识1.电力系统电压等级与变电站种类电力系统电压等级有220/380V(0.4 kV),3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。
随着电机制造工艺的提高,10 kV电动机已批量生产,所以3 kV、6 kV已较少使用,20 kV、66 kV 也很少使用。
供电系统以10 kV、35 kV为主。
输配电系统以110 kV以上为主。
发电厂发电机有6 kV与10 kV两种,现在以10 kV为主,用户均为220/380V (0.4 kV)低压系统。
根据《城市电力网规定设计规则》规定:输电网为500 kV、330 kV、220 k V、110kV,高压配电网为110kV、66kV,中压配电网为20kV、10kV、6 kV,低压配电网为0.4 kV(220V/380V)。
发电厂发出6 kV或10 kV电,除发电厂自己用(厂用电)之外,也可以用1 0 kV电压送给发电厂附近用户,10 kV供电范围为10Km、35 kV为20~50Km、66 kV为30~100Km、110 kV为50~150Km、220 kV为100~300Km、330 k V为200~600Km、500 kV为150~850Km。
2.变配电站种类电力系统各种电压等级均通过电力变压器来转换,电压升高为升压变压器(变电站为升压站),电压降低为降压变压器(变电站为降压站)。
一种电压变为另一种电压的选用两个线圈(绕组)的双圈变压器,一种电压变为两种电压的选用三个线圈(绕组)的三圈变压器。
变电站除升压与降压之分外,还以规模大小分为枢纽站,区域站与终端站。
枢纽站电压等级一般为三个(三圈变压器),550kV /220kV /110kV。
区域站一般也有三个电压等级(三圈变压器),220 kV /110kV /35kV或110kV /35kV /10kV。
电力系统继电保护讲义

电力系统继电保护讲义1. 引言电力系统的继电保护是保障电力系统安全、稳定运行的重要组成部分。
在电力系统中,继电保护设备通过监测电力系统中的异常情况并采取相应的保护动作来实现对系统的保护。
本讲义将介绍电力系统继电保护的基本原理、常用设备和工作原理。
2. 继电保护基本原理继电保护的基本原理是通过检测电力系统中的异常电流、电压等参数,并与保护设置的阈值进行比较,当参数超过阈值时触发保护动作。
继电保护通过可靠的电气连接和灵敏的保护设备来实现对电力系统的保护。
3.1. 电流继电器电流继电器是一种常用的保护设备,用于检测电力系统中的电流异常情况。
电流继电器通过电流互感器将电流信号转换为电压信号,然后通过电路进行处理并与保护设定值进行比较,当电流超过设定值时触发保护动作。
3.2. 电压继电器电压继电器用于检测电力系统中的电压异常情况。
电压继电器通过电压互感器将电压信号转换为电压信号,然后通过电路进行处理并与保护设定值进行比较,当电压超过设定值时触发保护动作。
频率继电器用于检测电力系统中的频率异常情况。
频率继电器通过频率传感器将频率信号转换为电压信号,然后通过电路进行处理并与保护设定值进行比较,当频率超过设定值时触发保护动作。
3.4. 相位继电器相位继电器用于检测电力系统中的相位异常情况。
相位继电器通过相位传感器将相位信号转换为电压信号,然后通过电路进行处理并与保护设定值进行比较,当相位超过设定值时触发保护动作。
3.5. 故障录波器故障录波器用于记录电力系统中的故障事件,方便后续的故障分析和处理。
故障录波器通过记录电力系统中的电流、电压等参数,并存储为波形数据,可以提供给保护工程师进行分析。
4. 继电保护工作原理继电保护工作原理是继电保护设备按照一定的逻辑关系进行工作。
继电保护设备将电力系统中的参数信号与设定值进行比较,并根据逻辑关系判断是否触发保护动作。
继电保护设备通常采用可编程逻辑控制器(PLC)或微处理器来实现逻辑运算和保护动作。
第7章第7节高压电容器的保护

不正常工作状态
高 压 电 容 ②母线电压升高。当母线电压超过110%额定 器 电压时,装设过电压保护,延时动作于信号或跳 的 闸。 保 ③单相接地保护。当电容器组所接电网接地电 护
容电流大于10A时,装设单相接地保护,原理同 小接地电流系统中线路的单相接地保护。 ①电容器组过负荷。一般可不设保护,需要时 装设反时限过电流保护作为过负荷保护,延时动 作于信号。
供配电系统
第七章 供配电系统的继电保护
第七节 高压电容器的保护
南京师范大学电气与电子工程学院 2004年10月 制作
本节主要内容
一、常见故障类型、不正常工作状态及 其保护方式 二、高压电容器的速断ห้องสมุดไป่ตู้护
故障类型及保护方式
电容器与断路器之间连线的短路
高 400kVar以上电容器组装设速断保护 压 电 400 kVar及以下 采用带熔断器的负荷开关进行控制和保护 容 器 的 单台电容器内部极间短路 保 设置专用的熔断器保护 护
2。灵敏度校验
高 压 电 容 器 的 保 护
KS I
I
( 2) k1min
( 2) k1min
Iop1 2
——电容器组端子处最小两相短路电流值
3。接线
高 压 电 容 器 的 保 护
高压电容器的电流速断保护接线图
第七节 作业
高压电容器的继电保护如何配置和整定?
电流速断保护
采用两相不完全星形接线。
高 压 保护装置动作电流:躲过电容器投入时 电 的冲击电流 KW 容 I op KA K rel I N C KTA 器 的 K rel ——可靠系数 ,一般2~2.5 。 保 护 I
N C
1。动作电流整定
——电容器组的额定电流。
继电保护和综合自动化基本知识

继电保护和综合自动化基本知识继电保护是电力系统中的重要组成部分,用于实时监测和保护电力系统设备,以确保其安全、可靠运行。
综合自动化技术则是在继电保护的基础上,应用现代计算机和通讯技术,实现电力系统的自动化运行和管理。
本文将介绍继电保护和综合自动化的基本知识。
一、继电保护的基本原理和作用继电保护是利用继电器或微处理器等设备,根据电力系统的运行状态和设备的特性,对故障、过载、欠频、欠压等异常情况进行监测和判断,及时采取保护措施,以防止设备受到进一步损坏,保证电力系统的安全稳定运行。
继电保护的基本原理是根据电力系统设备的运行参数,如电流、电压、频率等进行测量,并与预设的保护参数进行比较,当参数超过设定值时,继电保护设备会发出信号,触发断路器等设备动作,切断故障电路,保护设备免受损坏。
二、综合自动化的基本概念和应用综合自动化是在继电保护的基础上,结合计算机技术、通讯技术和控制技术,实现对电力系统的自动监测、自动调节和自动控制。
它利用高速传输网络,实现电力系统各个设备之间的数据共享和信息交互,提高电力系统的运行效率和可靠性。
综合自动化系统包括监控子系统、调度子系统、保护子系统和辅助控制子系统等。
监控子系统主要负责实时监测电力系统的运行状态,包括设备参数的测量和数据采集;调度子系统负责对电力系统进行实时调度和控制;保护子系统用于实现对电力系统设备的故障保护;辅助控制子系统则提供各种辅助功能,如报警、事故诊断等。
三、继电保护和综合自动化的发展现状和趋势随着电力系统的发展和电力负荷的不断增加,对继电保护和综合自动化的需求也越来越高。
目前,继电保护已经从传统的电动继电器发展到微机型继电保护,应用了数字信号处理和通讯接口等先进技术,提高了保护的准确性和可靠性。
而综合自动化技术则逐渐实现了电力系统的远程监控和控制,大大提高了电力系统的自动化程度和运行效率。
同时,随着人工智能和大数据技术的发展,继电保护和综合自动化将与智能电网和能源互联网等新兴技术相结合,进一步推动电力系统的智能化发展。
供配电系统的继电保护与自动装置知识讲座

蜗杆上升到顶部 使触点12动作扇 形齿轮的行程:
Nnt K5i2t
M1 M2 即:
K3i2
K4n或n
K3 K4
i2
K5i2
即t N K
K5i2 i2
上式表明,继电器的动作时间与加入继电器的电流的平方成反比, 即所谓继电器的“反时限特性” 。
感应式电流继电器的电流时间特性曲线
感应式电流继电器的电流时间特性曲线具有“反时限特性”, 如下图所示曲线 abc,这一特性是其感应元件所产生的。
1.主保护—反应被保护元件自身故障并以尽可能短的时限切除 被保护区域内故障。
2.后备保护—应在主保护或断路器拒绝动作时切除故障。后备 保护可分为远后备和近后备两种形式:
① 远后备—当主保护或断路器拒绝动作时,由相邻设备或线路 的保护实现后备。
② 近后备—对每个被保护设备(或元件)上装设分别起主保护 和后备保护作用的独立的两套保护,当主保护拒绝动作时, 由本设备或线路的另一套保护实现后备。
供配电系统的继电保护与自动装置
第一节 保护装置的任务和要求 第二节 过电流保护 第三节 单相接地保护 第四节 电动机和电容器保护 第五节 电力变压器保护 第六节 自动重合闸装置 第七节 备用电源自动投入装置 第八节 微机保护与变电站综合自动化
继电保护的基本要求
2.速动性:应尽快地动作,切除故障元件。 3.可靠性:不应拒动;也不应误动。
abc—感应元件的反时限特性;bb′d—电磁元件的速断特性
图7-12感应式电流继电器的图形符号
二、保护装置的操作方式与接线方式
Ⅰ、保护装置的操作方式:
⑴、小型变配电所的继电保护装 置一般采用交流操作电源 要求继电器触头的分断能力足 够大,而且先合后断
供配电技术(第四版)第7章 供配电系统的继电保护 检测题解析

第7章供配电系统的继电保护检测题解析成绩:班级:学号:姓名:一、填空题:1.电力设备和电力线路短路故障应有主保护和后备保护,必要时还需增设辅助保护。
其中能够满足系统稳定性和设备安全要求,并以最快速度有选择地切除被保护设备和线路故障的保护称之为主保护,当断路器拒动时,用以切除故障的保护称为后备保护。
2.对继电保护的要求包括可靠要求、选择要求、灵敏要求和速动要求。
3.继电保护装置主要由测量比较单元、逻辑判断单元和执行输出单元三部分组成。
4.按继电器的结构原理分有电磁、感应、数字和微机继电器。
5.使过电流继电器动作的最小电流称为继电器的动作电流,用I op.KA表示;使继电器返回到起始位置的最大电流,称为继电器的返回电流,用I re.KA表示;二者之比称为返回系数。
6.过电流保护装置中,电磁式电流继电器的时限特性为定时限过电流保护,由感应式电流继电器构成的时限特性为反时限过电流保护。
7. 从继电器感应系统动作到触头闭合的时间称为继电器的动作时限。
其中继电器线圈中的电流增大时,继电器动作时限基本不变的动作特性称为定时限特性;继电器线圈中的电流越大,继电器动作时限越短的动作特性称为反时限特性。
8.电力线路装设绝缘监视装置可起到零序电压保护和零序电流保护。
9.电流保护的接线方式有三相三继接线方式、两相两继接线方式和两相一继接线方式。
用于高压大接地电流系统、保护相间短路和单相短路的接线方式是三相三继接线方式。
10. 电力变压器的常见故障分短路故障和异常运行状态两种。
二、判断正误题:1.线路的过电流保护可以保护线路的全长,速断保护也是。
参看:P161页(F)2.差动保护就是发生短路故障时,变压器一、二次侧的断路器跳闸,切除故障的保护。
(T )3.线路的电流速断保护存在死区,变压器的速断保护则不存在死区。
( F )4.架空线路在线路的各相装设电流互感器可构成零序保护。
(T)5.速断保护的死区可以通过带时限的过流保护来弥补。
电力系统继电保护详解

电力系统继电保护详解一、基本原理继电保护装置必须具有正确区分被保护元件是处于正常运行状态还是发生了故障,是保护区内故障还是区外故障的功能。
保护装置要实现这一功能,需要根据电力系统发生故障前后电气物理量变化的特征为基础来构成。
电力系统发生故障后,工频电气量变化的主要特征是:1)电流增大。
短路时故障点与电源之间的电气设备和输电线路上的电流将由负荷电流增大至大大超过负荷电流。
2)电压降低。
当发生相间短路和接地短路故障时,系统各点的相间电压或相电压值下降,且越靠近短路点,电压越低。
3)电流与电压之间的相位角改变。
正常运行时电流与电压间的相位角是负荷的功率因数角,一般约为20°,三相短路时,电流与电压之间的相位角是由线路的阻抗角决定的,一般为60°~85°,而在保护反方向三相短路时,电流与电压之间的相位角则是180°+(60°~85°)。
4)测量阻抗发生变化。
测量阻抗即测量点(保护安装处)电压与电流之比值。
正常运行时,测量阻抗为负荷阻抗;金属性短路时,测量阻抗转变为线路阻抗,故障后测量阻抗显著减小,而阻抗角增大。
不对称短路时,出现相序分量,如两相及单相接地短路时,出现负序电流和负序电压分量;单相接地时,出现负序和零序电流和电压分量。
这些分量在正常运行时是不出现的。
利用短路故障时电气量的变化,便可构成各种原理的继电保护。
此外,除了上述反应工频电气量的保护外,还有反应非工频电气量的保护,如瓦斯保护。
二、基本要求继电保护装置为了完成它的任务,必须在技术上满足选择性、速动性、灵敏性和可靠性四个基本要求。
对于作用于继电器跳闸的继电保护,应同时满足四个基本要求,而对于作用于信号以及只反映不正常的运行情况的继电保护装置,这四个基本要求中有些要求可以降低。
(1)选择性选择性就是指当电力系统中的设备或线路发生短路时,其继电保护仅将故障的设备或线路从电力系统中切除,当故障设备或线路的保护或断路器拒动时,应由相邻设备或线路的保护将故障切除。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
No Image
一、电磁式继电器
1.电磁式电流继电器 (1)结构和工作原理:当 在继电器线圈中通入电流 时,电磁铁产生的电磁力, 当电磁力大于弹簧的反作 用力和摩擦力时,继电器 触点切换,继电器动作。DL-10型 电磁Fra bibliotek电流继电器结构图
1-线圈 2-电磁铁 3-钢舌片 4-静触点 5-动触点 6-起动电流调节转杆 7-标度盘(铭牌) 8-轴承 9-反作用弹簧 10-转轴
➢电磁型电流继电器的动作迅速,是一种瞬时继电器。
2.电磁式电压继电器
(1)结构和工作原理 与DL型电磁式电流继电器基 本相同。不同I 之m 处仅是N 电a 压继o g 电器的e 线圈为电压线圈, 匝数多,导线细,与电压互感器的二次绕组并联。
(2)文字符号和图形符号(KV)
电磁式电压继电器有过电压和欠电压继电器两种。 过电压继电器的返回系数通常为0.8;欠电压继电器 的返回系数通常为1.25。
2.两相两继电器接线方式
两相两继电器接线方式又称不完全星形接线。
No Image
IKW
IKA I2
1
由于B相没有装设电流互感器和电流继电器,它不能 反应单相短路,只能反应相间短路,其接线系数在各 种相间短路时均为1。
3.两相一继电器(两相电流差)接线方式
No Image
Kw= 3
KW=2
KW=1
感应系统的动作时限:改变扇形齿轮顶杆行程的起点, 使动作特性上下移动。 注意:继电器动作时限调节螺杆的标度尺,是以10倍 动作电流的动作时限来标度的。例如,若将继电器10 倍动作电流时间调整为2.0秒,那么当实际动作电流 倍数为4倍时,实际动作时间等于2.7秒。
第三节 电力线路的继电保护
一、电力线路的常见故障
保护继电器的种类: No Image
(1)按继电器的结构原理分,有电磁式、感应式、 数字式、微机式等继电器;
(2)按继电器反应的物理量分有电流继电器、电压继 电器、功率方向继电器、气体继电器等;
(3)按继电器反应的物理量变化分,有过量继电 器和欠量继电器,如过电流继电器、欠电压继电器;
(4)按继电器在保护装置中的功能分,有起动继 电器、时间继电器、信号继电器和中间继电器等。
3.电磁式时间继电器
时间继电器用于继
No Image
电保护装置中,使继 电保护获得需要的延 时,以满足选择性要 求。
文字符号:KT
No Image
4.电磁式信号继电器
文字符号:KS
No
信号继电器在继I 电m 保护装a 置中用g 于发e 出指示信号, 表示保护动作,同时接通信号回路,发出灯光或者音 响信号。
No Image
四、电流保护的接线方式和接线系数
接线系数Kw,它是流入继电器的电流IKA与电流互感 No Image
器二次绕组电流I2的比值,即
Kw
I KA I2
1.三相三继电器接线方式
流入继电器的电流IKA与电流互感器二次绕组电流I2
相等。
No Image
IKW
IKA I2
1
三相三继电器接线方式又称完全星形接线。它能反 应各种短路故障。
•使过电流继电器动作的最小电
流称为继电器的动作电流,用
I 表示。 op.kA
No Image
•使继电器返回到起始位置的最 大电流,称为继电器的返回电 流,用Ire.KA 表示。
•继电器的返回电流与动作电流
之比称为返回系数Kre,即
K re
I re.KA I op.KA
•电磁式电流继电器的返回系数通常为0.85。
调节动作电流的方法:
①改变调整杆6的位置来改 变弹簧的反作用力,进行连
No Image
续调节。
②改变继电器线圈的连接方 式。当线圈由串联改为并联 时,继电器的动作电流增大 一倍,进行级进调节。
DL-10型 电磁式电流继电器结构图
1-线圈 2-电磁铁 3-钢舌片 4-静触点 5-动触点 6-起动电流调节转杆 7-标度盘(铭牌) 8-轴承 9-反作用弹簧 10-转轴
可反应各种相间短路,但其接线系数随短路种类不同而不同, 保护灵敏度也不同,主要用于高压电动机的保护。
No Image
Kw= 3
KW2
KW 1
三相对称短路时,流入继电器的电流是互感器二次侧电流的 3 倍,因此 K w = 3。A、C两相短路时,KW=2;A、B或B、C两相 短路时,KW=1;
第二节 常用的保护继电器
第7章-供配电系统的继电保护 (自动化)
一、继电保护的任务
1.自动地、迅速地、有N 选择性o 地将故障设备从供配电系 Image
统中切除,使其它非故障部分迅速恢复正常供电。
2.正确反应电器设备的不正常运行状态,发出预告信号, 以便运行人员采取措施,恢复电器设备的正常运行。
3.与供配电系统的自动装置(如自动重合闸装置,备用 电源自动投入装置等)配合,提高供配电系统的供电可 靠性。
n qb
I qp I op
动作电流与动作时限调节方法
动作电流调节:改变线圈的匝数(级进调节);改变 弹簧的拉力(平滑调节)。
动作电流的整定值通过插孔板拧入螺钉来改变线圈的 匝数来调整(2,2.5,3…4.5,5,6…9,10A)。
➢速断电流调节:改变衔铁与电磁铁之间的气隙。其 速断动作电流调整范围是感应系统整定电流值的2~8 倍。
二、对继电保护的要求
1.选择性:只切除故障设备,使停电范围最小,不影响
其它部分。
No Image
2.可靠性:不误动、不拒动。
4.灵敏性:表示继电保护装置对发生故障或不正常运行 状态时的反应能力,用KS表示。例如,对于电流保护,
KS=发生故障的最小电流/动作电流(要求大于1)
三、继电保护的基本工作原理
No Image
1.常见故障:相间短路、单相接地、过负荷。
5.电磁式中间继电器
文字符号:KM
中间继电器在继电保护装置中用于触头容量和数量 的扩展。
二、感应式电流继电器
1.结构和工作原理
No Image
感应式电流继电 器有两个系统:感应 系统和电磁系统。
2.图形文字符号:KA
转动原理示意图
工作特性 •当继电器线圈电流增大到Iqb时,继电器开始动作。 “反时限特性”。 •当继电器线圈电流进一步增大到整定的速断电流Iqb 迅速动作,具有“电流速断特性”。 •开始速断时的动作电流 与反时限动作电流之比 为速断电流倍数,即
