4、航图索引号终端区航图总体上可以分为区域图、离场图、进场图、机场图等“0”系列图和进近图两类。
1）、“0”系列航图索引号“0”系列航图的索引号格式为“0 - #×”。
“”号为从1开始的数字，代表同一个城市的机场编号， “＃”号代表除了进近图以外的终端区航图类型，为数字；当机场只有一张某一类型的终端区航图时，“×”号为空，当机场有多张某一类型的终端区航图时，从第二张航图开始，“×”号为从A 开始顺序编号的大写字母。
“0”系列航图索引号代表的航图类型2）、进近图索引号进近图索引号一般用3位数字表示，第一位数字为同一城市的不同机场编号，第二位数字代表进近程序类型，第三位数字代表同一类进近程序的不同顺序号，按照跑道编号从低到高依次编排，若同类进近图还有次级的划分类型，其编号就在第三位数字后面从A 开始依次编号。
第一位：同一城市机场编号进近图索引号5、航路图覆盖代码、全称杰普逊航路图覆盖范围代码、全称一览表代码全称E(HI)欧洲EUROPE高空航路图E(LO)欧洲EUROPE低空航路图E(H/L)欧洲EUROPE高/低空航路图US(HI)美国UNITED STATES高空航路图US(LO)美国UNITED STATES低高空航路图US(LO)NE美国东北沿海NORTHEAST COASTAL低空航路图US(LO)SE美国东南沿海SOUTHEAST COASTAL低空航路图CA(HI)加拿大-阿拉斯加CANADA-ALASKA高空航路图CA(LO)加拿大-阿拉斯加CANADA-ALASKA低空航路图CA(H/L)加拿大-阿拉斯加CANADA-ALASKA高/低空航路图AK(LO)阿拉斯加ALASKA低空航路图AT(H/L)大西洋ATLANTIC OCEAN高/低空航路图P(H/L)太平洋PACIFIC OCEAN高/低空航路图LA(H/L)拉丁美洲LATIN AMERICA高/低空航路图AU(LO)澳大利亚AUSTRALIA低空航路图AU(HI)澳大利亚AUSTRALIA高空航路图AS(H/L)澳大利亚AUSTRALIA高/低空航路图A(HI)非洲AFRICA高空航路图A(H/L)非洲AFRICA高/低空航路图FE(H/L)远东FAR EAST高/低空航路图SA(HI)南美SOUTH AMERICA高空航路图SA(LO)南美SOUTH AMERICA低空航路图EA(H/L)欧亚大陆EURASIA高/低空航路图ME(H/L)中东MIDDLE EAST高/低空航路图ME(HI)中东MIDDLE EAST高空航路图CH(H/L)中国CHINA高/低空航路图6、巡航高度/高度层说明巡航高度/高度层以带有磁方位角扇区或者真方位角扇区的巡航高度刻度盘形式来表达。
航图介绍
第一章航图概述图幅尺寸：最佳尺寸210*148mm，即国际标准组织规定的A5尺寸负载量：指图面上各种划线、符号和注记所占面积的比例。
颜色：航图尽量减少所用色彩的数量或直接使用单色制作与印刷。
如用彩色，一般只采用黑、灰和蓝色航图的定位方法：航图中的所有地物和符号都采用真北定位，而所需要注明方向的数据，都以磁北进行注记，同时，在图上注明磁差，并加注年变率。
航图的分类:国际民航组织在附件四《航图》中规定了17种航图的制图规范和要求。
必须提供的航图（六种）机场障碍物图—ICAO、A型（运航限制）,机场图—ICAO,世界航图—ICAO 1：1000000精密进近地形图—ICAO ,仪表进近图—ICAO,航路图—ICAO非强制性制作的航图机场障碍物图—ICAO、B型,机场地面运行图—ICAO,航空器停放/停靠图—ICAO航空地图—ICAO 1:500 000 ,航空领航图—ICAO，小比例尺 ,作业图—ICAO机场图从航空器停机位到跑道；从跑道到航空器停机位;在该机场运行的基本资料停机位置图侯机楼设施复杂的机场提供停机位置图，便于航空器在滑行道和停机位之间以及航空器的停放/停靠等地面活动。
图中包含停机位置、停机位编号、滑行路线和通信频率的资料。
标准仪表进场图STAR已经设立标准仪表进场航线，但在区域图中不能详细表示的机场，提供标准仪表进场图。
本图提供航路飞行阶段到进近阶段按指定的标准仪表进场航线飞行所需的资料. 仪表进近图已制定仪表进近程序的机场提供仪表进近图。
通常每一种进近程序都有单独的仪表进近图。
本图提供执行飞向预定降落跑道的仪表进近程序所需的资料，包括复飞程序及相应的等待程序（适用时）。
图中包含机场、禁区、限制区、危险区、无线电通信设施、导航设施、最低扇区高度、以平面图和剖面图表示的程序的飞行航迹、机场运行标准、地形障碍物等资料和补充资料。
标准仪表离场图SID已经设立标准仪表离场航线，但在区域图中不能详细表示的机场，提供标准仪表离场图。
仪表航图介绍分解
➢ a) 确定最低安全高度，包括盘旋程序的最低安全高度； ➢ b) 确定起飞或者着陆过程中所使用的紧急程序； ➢ c) 为航图和航空数据库提供原始材料。
中国民航大学
5
仪表飞行与航图
机场障碍物图 —C型
应用范围
• 下列情况不需要印制本图: ➢ a) AIP公布有障碍物数据; ➢ b)没有障碍物，并在AIP中声明.
中国民航大学
6
仪表飞行与航图
精密进近地形图 — ICAO
作用
• 所有具备了II类或III类精密进近条件，供民航使用的机场，都应制作精密 进近地形图，以提供在划定的最后进近阶段区域内详细的地形剖面资料， 使航空器经营部门能估计地形对利用无线电高度表确定决断高度的影响。
中国民航大学
7
仪表飞行与航图
精密进近地形图 — ICAO
中国民航大学
9
仪表飞行与航图
航路图 — ICAO
应用范围
• 所有建立飞行情报区的地区，都必须按规定绘制 航路图－ICAO。
注：在某些条件下，可能需要提供区域图。
• 如果在不同高度的空域内存在不同的空中交通服 务航路、位置报告要求或飞行情报区或管制区侧 向界限不能在一张图上清楚标绘时，必须分别绘 制几张航路图。
中国民航大学
32
仪表飞行与航图
航空图— ICAO小比例尺
功能
• 本图必须：
• 1) 供远程航空器的飞行机组在高空飞行时实施空中领航；
• 2) 为高空高速飞行需要用目视地标证实位置时，在广域范 围内提供可供选择的检查点；
• 3) 在长距离飞行中经过的地区缺乏无线电或其他电子导航 设施，或飞越的地区目视领航更为理想或必要时，提供不 间断的目视地面参考；
杰普森航图详解
杰普森航图详解转载：模拟飞行教程网1、使用杰普逊航图必须记住以下使用惯例：速度的单位是节；时间是世界协调时(UTC)；垂直距离的单位是英尺；水平距离的单位是海里；航向是磁航向，除非后缀T表示为真航向；航图投影是兰勃特圆锥投影。
2、航图航行通告航图变更通知每周或隔周发布一次。
该部分包括国家空域系统中相关的临时航行通告（时限长于每日航行通告）和设施关闭、频率改变和临时不可用的助航设备的通告。
航图变更通知按国家、城市和机场的字母顺序公布。
4、航图索引号终端区航图总体上可以分为区域图、离场图、进场图、机场图等“0”系列图和进近图两类。
1）、“0”系列航图索引号“0”系列航图的索引号格式为“？0 - #×”。
“？”号为从1开始的数字，代表同一个城市的机场编号，“＃”号代表除了进近图以外的终端区航图类型，为数字；当机场只有一张某一类型的终端区航图时，“×”号为空，当机场有多张某一类型的终端区航图时，从第二张航图开始，“×”号为从A开始顺序编号的大写字母。
2）、进近图索引号进近图索引号一般用3位数字表示，第一位数字为同一城市的不同机场编号，第二位数字代表进近程序类型，第三位数字代表同一类进近程序的不同顺序号，按照跑道编号从低到高依次编排，若同类进近图还有次级的划分类型，其编号就在第三位数字后面从A开始依次编号。
6、巡航高度/高度层说明巡航高度/高度层以带有磁方位角扇区或者真方位角扇区的巡航高度刻度盘形式来表达。
除非后面跟有“T”字母代表真方位角，否则所有方位角均为磁方位角。
巡航高度刻度盘的每个扇区中包含相应飞行方向的建议高度。
巡航高度可以使用英尺、飞行高度层（百英尺），和/或米为单位进行报告。
7、航路图的定位信息航路图上的主要定位信息包括经纬网格、等磁差线、网格最低偏航高度（Grid MORA）和有限的地形信息。
（如何表示）8、航路图上的导航设施1）、导航设施符号低空和高/低空航路图上的VOR ；高空航路图上的VOR ；VORTAC或VOR/DME[ VORTAC或VOR/DME是一种包含两个组成部分的设备：VOR和TACAN（塔康）或DME（测距仪）。
航图讲解(英语)5
50
Boundaries
International boundary QNH/QNE boundary Time zone boundaries
QNH QN E
51
The navigation frequency COP
COP Magnetic route bearings True in the Northern Domestic Airspace of Canada
说明
•阴影框（导航设施为 航线和航路的组成部 分）、频率、识别标 志、摩尔斯代码、 DME功能、导航设施 的作用范围
13
导航设施识别
说明
•VOR或TAC/DME 天 线不安装在一起时
图中导航设施KQ、 ZGC和YM均为偏离 航路的导航设施，其 导航设施识别同样包 括名称、频率、识别 代码和DME功能等， 只是没放在方框里
Airway/Route
Diversionary Route, Weekend Route (Europe)
OTR Oceanic Transition Route
22
Overlying High AltitudeAirway/Route
Fig2.52 High Altitude roue on low altitude chart
Standard outbound length h≤14000ft(4250m) t=1min h＞14000ft(4250m) t=1.5mins Non-standard outbound time Diamond-shaped box DME distance
31
4. Minimum Holding Altitude
航图的名词解释

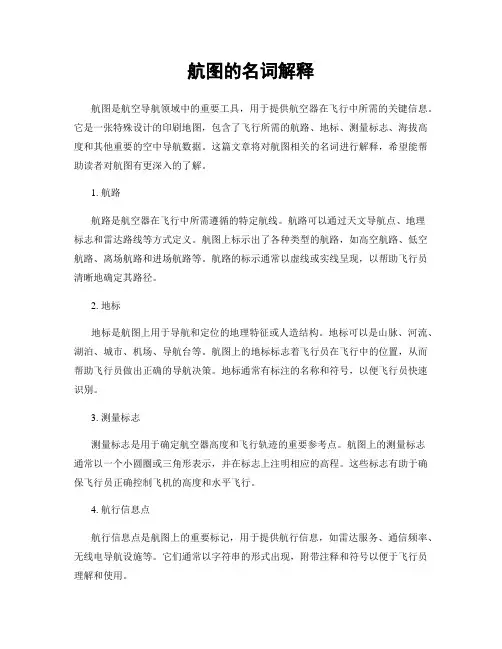

航图的名词解释航图是航空导航领域中的重要工具，用于提供航空器在飞行中所需的关键信息。
它是一张特殊设计的印刷地图，包含了飞行所需的航路、地标、测量标志、海拔高度和其他重要的空中导航数据。
这篇文章将对航图相关的名词进行解释，希望能帮助读者对航图有更深入的了解。
1. 航路航路是航空器在飞行中所需遵循的特定航线。
航路可以通过天文导航点、地理标志和雷达路线等方式定义。
航图上标示出了各种类型的航路，如高空航路、低空航路、离场航路和进场航路等。
航路的标示通常以虚线或实线呈现，以帮助飞行员清晰地确定其路径。
2. 地标地标是航图上用于导航和定位的地理特征或人造结构。
地标可以是山脉、河流、湖泊、城市、机场、导航台等。
航图上的地标标志着飞行员在飞行中的位置，从而帮助飞行员做出正确的导航决策。
地标通常有标注的名称和符号，以便飞行员快速识别。
3. 测量标志测量标志是用于确定航空器高度和飞行轨迹的重要参考点。
航图上的测量标志通常以一个小圆圈或三角形表示，并在标志上注明相应的高程。
这些标志有助于确保飞行员正确控制飞机的高度和水平飞行。
4. 航行信息点航行信息点是航图上的重要标记，用于提供航行信息，如雷达服务、通信频率、无线电导航设施等。
它们通常以字符串的形式出现，附带注释和符号以便于飞行员理解和使用。
5. 高程数据航图上的高程数据是指地面或地物以及航空器所在位置的相对高度。
这些数据通过等高线、高程数字和着色来表示。
高程数据对于飞行员了解地形的变化和选择合适的飞行高度至关重要。
6. 空域信息航图上的空域信息用于界定不同领空和空域的边界。
这些边界在航图上用不同的颜色、线型和符号表示。
飞行员需要根据航图上的空域信息进行航线规划，以确保遵守相关的航空规定和限制。
7. 民用航空导航设施民用航空导航设施是一类提供无线电导航信号的发射台，用于引导航空器在飞行中的方向和高度。
航图上显示了这些设施的位置和特征，并提供了相关的导航频率和引导方式。
航图讲解_[1]
![航图讲解_[1]](https://img.taocdn.com/s3/m/9b06baaeb90d6c85ec3ac6b2.png)
2008年南航大“4+1签派培训”Jeppesen 航图复习提纲1、使用杰普逊航图必须记住以下使用惯例：速度的单位是节；时间是世界协调时(UTC)；垂直距离的单位是英尺；水平距离的单位是海里；航向是磁航向，除非后缀T表示为真航向；航图投影是兰勃特圆锥投影。
2、航图航行通告航图变更通知每周或隔周发布一次。
该部分包括国家空域系统中相关的临时航行通告（时限长于每日航行通告）和设施关闭、频率改变和临时不可用的助航设备的通告。
航图变更通知按国家、城市和机场的字母顺序公布。
4、航图索引号终端区航图总体上可以分为区域图、离场图、进场图、机场图等“0”系列图和进近图两类。
1）、“0”系列航图索引号“0”系列航图的索引号格式为“？0 - #×”。
“？”号为从1开始的数字，代表同一个城市的机场编号，“＃”号代表除了进近图以外的终端区航图类型，为数字；当机场只有一张某一类型的终端区航图时，“×”号为空，当机场有多张某一类型的终端区航图时，从第二张航图开始，“×”号为从A开始顺序编号的大写字母。
“0”系列航图索引号代表的航图类型2）、进近图索引号进近图索引号一般用3位数字表示，第一位数字为同一城市的不同机场编号，第二位数字代表进近程序类型，第三位数字代表同一类进近程序的不同顺序号，按照跑道编号从低到高依次编排，若同类进近图还有次级的划分类型，其编号就在第三位数字后面从A开始依次编号。
进近图索引号5、航路图覆盖代码、全称杰普逊航路图覆盖范围代码、全称一览表代码 全称E(HI) 欧洲EUROPE 高空航路图 E(LO) 欧洲EUROPE 低空航路图E(H/L) 欧洲EUROPE 高/低空航路图 US(HI) 美国UNITED STATES 高空航路图 US(LO) 美国UNITED STATES 低高空航路图US(LO)NE 美国东北沿海NORTHEAST COASTAL 低空航路图 US(LO)SE 美国东南沿海SOUTHEAST COASTAL 低空航路图 CA(HI) 加拿大-阿拉斯加CANADA-ALASKA 高空航路图 CA(LO) 加拿大-阿拉斯加CANADA-ALASKA 低空航路图 CA(H/L) 加拿大-阿拉斯加CANADA-ALASKA 高/低空航路图 AK(LO) 阿拉斯加ALASKA 低空航路图AT(H/L) 大西洋ATLANTIC OCEAN 高/低空航路图 P(H/L) 太平洋PACIFIC OCEAN 高/低空航路图 LA(H/L) 拉丁美洲LATIN AMERICA 高/低空航路图 AU(LO) 澳大利亚AUSTRALIA 低空航路图 AU(HI) 澳大利亚AUSTRALIA 高空航路图 AS(H/L) 澳大利亚AUSTRALIA 高/低空航路图 A(HI) 非洲AFRICA 高空航路图 A(H/L) 非洲AFRICA 高/低空航路图 FE(H/L) 远东FAR EAST 高/低空航路图 SA(HI)南美SOUTH AMERICA 高空航路图第一位： 同一城市机场编号第二位：进近程序类型 1－ILS, MLS, GLS or LOC 2－RNAV （GPS ） 3－VOR 6－NDB 8－GPS9－RNAV, Visual, Vicinity第三位： 同一类型的顺序号SA(LO) 南美SOUTH AMERICA低空航路图EA(H/L) 欧亚大陆EURASIA高/低空航路图ME(H/L) 中东MIDDLE EAST高/低空航路图ME(HI) 中东MIDDLE EAST高空航路图CH(H/L) 中国CHINA高/低空航路图6、巡航高度/高度层说明巡航高度/高度层以带有磁方位角扇区或者真方位角扇区的巡航高度刻度盘形式来表达。
航图讲解_
2008年南航大“4+1签派培训”Jeppesen 航图复习提纲1、使用杰普逊航图必须记住以下使用惯例：速度的单位是节；时间是世界协调时(UTC)；垂直距离的单位是英尺；水平距离的单位是海里；航向是磁航向，除非后缀T表示为真航向；航图投影是兰勃特圆锥投影。
2、航图航行通告航图变更通知每周或隔周发布一次。
该部分包括国家空域系统中相关的临时航行通告（时限长于每日航行通告）和设施关闭、频率改变和临时不可用的助航设备的通告。
航图变更通知按国家、城市和机场的字母顺序公布。
4、航图索引号终端区航图总体上可以分为区域图、离场图、进场图、机场图等“0”系列图和进近图两类。
1）、“0”系列航图索引号“0”系列航图的索引号格式为“？0 - #×”。
“？”号为从1开始的数字，代表同一个城市的机场编号，“＃”号代表除了进近图以外的终端区航图类型，为数字；当机场只有一张某一类型的终端区航图时，“×”号为空，当机场有多张某一类型的终端区航图时，从第二张航图开始，“×”号为从A开始顺序编号的大写字母。
“0”系列航图索引号代表的航图类型2）、进近图索引号进近图索引号一般用3位数字表示，第一位数字为同一城市的不同机场编号，第二位数字代表进近程序类型，第三位数字代表同一类进近程序的不同顺序号，按照跑道编号从低到高依次编排，若同类进近图还有次级的划分类型，其编号就在第三位数字后面从A开始依次编号。
进近图索引号5、航路图覆盖代码、全称杰普逊航路图覆盖范围代码、全称一览表6、巡航高度/高度层说明巡航高度/高度层以带有磁方位角扇区或者真方位角扇区的巡航高度刻度盘形式来表达。
除非后面跟有“T”字母代表真方位角，否则所有方位角均为磁方位角。
巡航高度刻度盘的每个扇区中包含相应飞行方向的建议高度。
巡航高度可以使用英尺、飞行高度层（百英尺），和/或米为单位进行报告。
7、航路图的定位信息航路图上的主要定位信息包括经纬网格、等磁差线、网格最低偏航高度（Grid MORA）和有限的地形信息。
Jeppesen航图讲解解读
1、使用杰普逊航图必须记住以下使用惯例：速度的单位是节；时间是世界协调时(UTC)；垂直距离的单位是英尺；水平距离的单位是海里；航向是磁航向，除非后缀T 表示为真航向；航图投影是兰勃特圆锥投影。
2、航图航行通告航图变更通知每周或隔周发布一次。
该部分包括国家空域系统中相关的临时航行通告（时限长于每日航行通告）和设施关闭、频率改变和临时不可用的助航设备的通告。
航图变更通知按国家、城市和机场的字母顺序公布。
4、航图索引号终端区航图总体上可以分为区域图、离场图、进场图、机场图等“0”系列图和进近图两类。
1）、“0”系列航图索引号“0”系列航图的索引号格式为“？0 - #×”。
“？”号为从1开始的数字，代表同一个城市的机场编号，“＃”号代表除了进近图以外的终端区航图类型，为数字；当机场只有一张某一类型的终端区航图时，“×”号为空，当机场有多张某一类型的终端区航图时，从第二张航图开始，“×”号为从A 开始顺序编号的大写字母。
“0”系列航图索引号代表的航图类型2）、进近图索引号进近图索引号一般用3位数字表示，第一位数字为同一城市的不同机场编号，第二位数字代表进近程序类型，第三位数字代表同一类进近程序的不同顺序号，按照跑道编号从低到高依次编排，若同类进近图还有次级的划分类型，其编号就在第三位数字后面从A 开始依次编号。
同一城市机场编号，BRON 为LYON的第二个机场1－区域图2－标准仪表进场图3－标准仪表离场图4、5、7－减噪程序图等6－滑行路线图8－机场建造信息图9－机场图同一类型的顺序号第一位：同一城市机场编号第二位：进近程序类型1－ILS, MLS, GLS or LOC2－RNAV （GPS ）3－VOR6－NDB8－GPS 9－RNAV, Visual, Vicinity 第三位：同一类型的顺序号。
航图知识讲义——第五章机场障碍物a型图
Relocated Threshold with Markings for Taxiway Aligned with Runway
Runway construction, runway maintenance or other activities may require a runway threshold to be relocated. When this occurs, it not only CLOSES a set portion of the approach end, but also SHORTENS the length of the AVAILABLE runway.
航图
Aeronautical Charts
主讲人：
陶媚
中国民航大学空管学院航行系
机场障碍物A型图（运航限制）

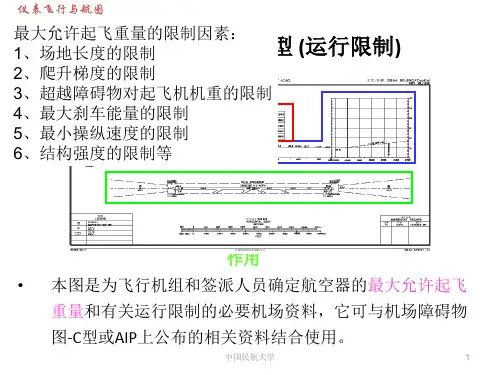

• 目的：为有关人员确定航空器的最大允许起飞重量提供 必要的机场的资料。
• 要求： ➢ 所有民用机场，在起飞航径区内有重要障碍物时，都应
制作出版本图。 ➢ 在有多条跑道的机场，要求每条跑道绘制一张机场障碍
用于飞机起飞时进行地面滑跑的跑道长度。 可用起飞距离（TODA）：可用起飞滑跑距离加上
如设有净空道时净空道的长度。 可用加速停止距离（ASDA）：可用起飞滑跑距离
加上如设有停止道时的停止道的长度。 可用着陆距离（LDA）：公布的可用于并适用于
飞机着陆时进行地面滑跑的跑道长度。
净空道
公布距离
跑道
机场障碍物A型图的要素
300m 重要障碍物及阴影
图的构成
➢ 剖面图：位于全图的上半部，为跑道、停止道、净空道及起飞 航径区内障碍物的一个侧视图
用实线标绘跑道中线的剖面 用断划线标划与跑道相连的任何停止道和净空道的中线剖面 要标出跑道中线上每一跑道端、停止道端、每一起飞航径区的
