毕业设计---简易自动电阻测试仪的设计
毕业设计（论文）任务书课题名称：简易自动电阻测试仪的设计一、原始依据（资料）：刘松曹金玲《单片机技术与应用》天津电子信息职业技术学院《智能电子》《智能PID调节器的设计及应用》《传感器技术》二、设计（论文）内容和要求：设计内容：本系统对于不同的量程分别采用恒流源测阻电路、分压法测阻电路和惠更斯桥I/V变换测阻电路进行电阻测量，充分的发挥出不同电路不同量程的工作特点，并且在软件上进行了校准。
本自动电阻测试仪恒流源以及稳压电路由CA3140、TL431等元器件实现，由ATmega128高速单片机为主控制器，通过其内部自带10位AD转换器的A/D转换，对被测电阻两端电压信号进行采样，把连续信号离散化，然后通过LCD液晶显示屏显示电阻的大小。
该自动测试仪能够较精确的测量1Ω—10MΩ范围内的电阻，其测量误差为±1%，是一个简单易用的电阻测试仪方案。
该系统有，能够自动换档，筛选电阻，并且绘制电阻变化曲线。
实现了测量准确度为±（1%读数＋2 字）的三位有效数字显示的简易自动电阻测试仪。
通过偏置电源的改进提高了精度，又通过软件算法的改进再次提高了精度，对22个范围在0~10M电阻的反复测试，证明了该系统测量精度的明显改善。
设计要求：该简易自动电阻测试仪系统实现了测量准确度为±（1%读数＋2 字）的三位有效数字显示。
通过偏置电源的改进第一次提高了精度，又通过软件算法的改进再次提高了精度，对22个范围在0~10M电阻的反复测试三、建议查阅的技术资料：【1】刘松曹金玲《单片机技术与应用》天津电子信息职业技术学院【2】金发庆等编. 传感器技术与应用.北京机械工业出版社,2002【3】刘伯春．智能PID调节器的设计及应用．电子自动化，1995；(3)：20～25【4】赵娜，赵刚，于珍珠等.基于51 单片机的温度测量系统[J]. 微计算机信息，2007，1-2：146-148。
【5】LED市场受节能减排利好关注度持续飙升.中国经济网（北京）,2010/11/12【6】LED所涉及领域应用及研究报告,2010/11/24天津电子信息职业技术学院页号（1）序号起止日期计划完成内容实际完成内容检查日期检查人签字1 2011.10.31-2011.11.6分析课题搜集资料分析课题搜集资料2 2011.11.7-2011.11.13硬件设计硬件设计3 2011.11.14-2011.11.20软件设计软件设计4 2011.11.20-2011.12.25总结并撰写论文总结并撰写论文567系毕业设计（论文）领导小组审阅意见：系主任签字：年月日天津电子信息职业技术学院页号（2）注：1.本任务书由指导教师填写。
微小电阻测定论文【精选】

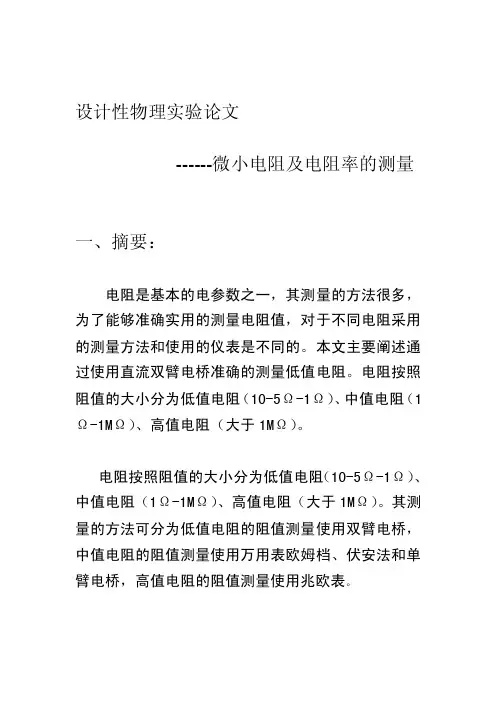

设计性物理实验论文------微小电阻及电阻率的测量一、摘要：电阻是基本的电参数之一，其测量的方法很多，为了能够准确实用的测量电阻值，对于不同电阻采用的测量方法和使用的仪表是不同的。
本文主要阐述通过使用直流双臂电桥准确的测量低值电阻。
电阻按照阻值的大小分为低值电阻（10-5Ω-1Ω）、中值电阻（1Ω-1MΩ）、高值电阻（大于1MΩ）。
电阻按照阻值的大小分为低值电阻（10-5Ω-1Ω）、中值电阻（1Ω-1MΩ）、高值电阻（大于1MΩ）。
其测量的方法可分为低值电阻的阻值测量使用双臂电桥，中值电阻的阻值测量使用万用表欧姆档、伏安法和单臂电桥，高值电阻的阻值测量使用兆欧表。
二、关键词：接触电阻、导线电阻、低电阻、四端钮接法、双电桥。
三、实验目的：用开尔文电桥测量金属的电阻与电阻率，以及掌握双臂电桥测量电阻的原理与方法。
（1）实验仪器：QJ44型直流双臂电桥、电源、细铁棒、细铝棒、细铜棒。
（2)关于QJ44型直流双臂电桥：直流双臂电桥又称凯尔文电桥是从单臂电桥演变成的一种专门测量低值电阻的比较仪器。
（3双臂电桥测量低值电阻的原理：用单臂电桥测电阻时，未考虑各桥臂之间的连线电阻和各接线端钮的接触电阻，这是因为被测电阻和各臂的电阻都比较大，导线电阻和接触电阻（以下称附加电阻）很小，对测量结果的影响可忽略不计。
附加电阻约10－2Ω量级，在测低电阻时就不能忽略了。
三、实验原理：双臂电桥测量低值电阻，如图1所示。
在R X的A 点处分别接电流接头A1和电压接头A2；在R b的D点处分别接电流接头D1和电压接头D2。
则A点对R X和D点对R b的影响都已消除。
关于C点邻近的接线电阻和接触电阻同R1、R2、R g相比可以略去不计。
但B1、B3的接触电阻和其间的接线电阻对R X、R b的影响还无法消除。
为了消除这些电阻的影响，我们把检流计同低值电阻的接头也接成电压接头B2、B4。
为了使B2、B4的接触电阻等不受影响，也象R1、R2支路一样，分别接上电阻R3、R4譬如10Ω，则这两支路的接触电阻等同R3、R4相比较可略去。
小电阻精确测量系统完美版论文
II
目录
目录
摘 要..............................................................................................................................I Abstract......................................................................................................................II 目 录..........................................................................................................................III 引 言..............................................................................................................................1
由于小电阻数值较小，一般的指针万用表无法测量出来；通常实验室里会 用电桥进行测量，但电桥操作手续较烦，又不能直接读出被测电阻阻值。鉴于 此，我们采用了 MSP430F149 单片机作为控制核心，利用单片机的优势设计了 该测量系统。该测量系统可直接从 LED 数码管上读出所测得的电阻值，测量范 围从几 mΩ到 1Ω之间，同时可以把测试的数据进行储存，然后经串行口送入上 位机，通过上位机的强大功能，可以对所测得的数据进行分析、处理。该测试 仪的测量精度高达±0.05%，并采用四端测量法，电阻值不受引线长短及接触电 阻的影响。不仅测量简便，读数直观，且测量精度、分辨率也高于一般电桥。 可用于实验室、研究所，尤其适用于工作现场。 关键词: 四端测量法，小电阻，恒流源，MSP430 系列单片机
基于Pt100_热电阻的简易温度测量系统毕业设计论文1 精品
基于PT100热电阻的简易温度测量仪摘要：本文首先简要介绍了铂电阻PT100的特性以及测温的方法，在此基础上阐述了基于PT100的温度测量系统设计。
在本设计中，是以铂电阻PT100作为温度传感器，采用恒流测温的方法，通过单片机进行控制，用放大器、A/D转换器进行温度信号的采集。
通过对电路的设计，减小了测量电路及PT100自身的误差，使温控精度在0℃～100℃范围内达到±0.1℃。
本文采用STC89C52RC单片机，TLC2543 A/D转换器，AD620放大器，铂电阻PT100及液晶系统，编写了相应的软件程序,使其实现温度及温度曲线的实时显示。
该系统的特点是：使用简便；测量精确、稳定、可靠；测量范围大；使用对象广。
关键词：PT100 单片机温度测量 AD620 TL431AbstractThis article briefly describes the characteristics of PT100 platinum resistance and temperature measurement method, on the basis it describes the design of temperature measurement system based on PT100. In this design, it is use a PT100 platinum resistance as temperature sensor, in order to acquisition the temperature signal, it use of constant-current temperature measurement method and use single-chip control, Amplifier, A / D converter. It can still improve the perform used two-wire temperature circuit and reduce the measurement eror. The temperature precision is reached ±0.1℃ between 0℃～100℃.The system contains SCM(STC89C52), analog to digital convert department (TLC2543), AD620 amplifier, PT100 platinum, LCD12864, write the corresponding software program to achieve real-time temperature display. The system is simple , accurate , stable and wide range. Keywords:PT100 MCU Temperature Measures AD620 TL431目录前言 (4)第一章方案设计与论证 (6)1.1 传感器的选择 (6)1.2 方案论证 (7)1.3 系统的工作原理 (8)1.4 系统框图 (9)第二章硬件设计 (9)2.1 PT100传感器特性和测温原理 (9)2.2 硬件框图以及简要原理概述 (11)2.3 恒流源模块测温模块设计方案 (11)2.4 信号放大模块 (12)2.5 A/D转换模块 (15)2.6 单片机控制电路 (18)2.7 显示模块 (19)第三章软件设计 (19)3.1系统总流程的设计 (19)3.2 主函数的设计 (20)3.3 温度转换流程图的设计 (21)3.4 显示流程图 (21)3.5 按键流程的设计 (22)第四章数据处理与性能分析 (23)4.1采集的数据及数据处理 (23)4.2 性能测试分析 (23)第五章结论与心得 (24)1 结论 (24)2 心得 (24)附录1 原理图 (25)附录2 元器件清单 (26)附录3 程序清单 (27)前言随着科技的发展和“信息时代”的到来，作为获取信息的手段——传感器技术得到了显著的进步，其应用领域越来越广泛，对其要求越来越高，需求越来越迫切。
电阻、电容、电感测试仪毕业设计1 精品
编号：毕业设计题目：电阻、电容、电感测试仪院（系）：应用科技学院专业：电子信息工程题目类型：☐理论研究☐实验研究☑工程设计☐工程技术研究☐软件开发在使用电子元器件时，首先需要了解参数。
采用传统的仪表进行测量时，首先要从电路板上焊开器件，再根据元件的类型，手动选择量程挡位进行测量，这样不仅麻烦而且破坏了电路板的美观。
基于单片机控制实现的RLC测量仪可以在线测量、智能识别、量程自动转换等多种功能，大大提高测量仪的测量速度和精度，扩大了测量范围。
因此这种RLC测量仪既可改善系统测量的性能，又保持了印刷电路的美观，较传统的测量仪还具有高度的智能仪和功能的集成化，在未来的应用中将具有广阔的前景。
本课题主要研究内容为设计一个基于单片机的RLC智能测量仪器，能够智能地识别出待测元件是电容、电感还是电阻；能精确测量出电阻、电容、电感的参数值，同时还能加入语音播报的功能；可以实现量程电阻的自动转换，无须人工选择档位；对测量仪进行扩充后还实现了二极管、三极管的测量。
关键词：RLC测量仪；AT89S52；NE555In the use of electronic components, the first need to understand ing the traditional instrument to measure, the first circuit board from a welding device, according to the type of components, manually select range Shift to measure, this is not only troublesome but also undermine The appearance of the circuit board. Based on SCM control to achieve the RLC-measuring instrument can measure, intelligent identification, range automatic conversion, and other features, thereby greatly increasing the meter measuring speed and accuracy, expanded the range. So this RLC measuring instrument can improve the performance measurement system, and maintain the appearance of the printed circuit, the more traditional measuring instrument also is highly intelligent and functional instrument of integration and application in the future will have broad prospects.The main topics for the design of research has been based on the RLC SCM smart measuring instruments, smart and able to identify components under test is capacitors, inductors or resistance; can be accurately measured resistors, capacitors, inductors of the parameters, while adding V oice of the broadcast function can be automatically converted range of the resistance, not artificial selection stalls; measuring instrument to carry out the expanded also to achieve the diodes, transistors measurement.Key words：RLC meter;AT89S52;NE555目录引言 (1)1 硬件电路 (2)1.1 设计要求 (2)1.2 电路方框图及说明 (2)1.3 各部分电路设计 (2)1.3.1 电阻测量电路 (2)1.3.2 电容测量电路 (3)1.3.3 电感测量电路 (4)1.3.4 多路选择开关电路 (4)1.3.5 按键及显示电路 (5)1.3.6 单片机模块 (6)1.3.7 量程选择模块 (7)1.3.8 电源模块 (8)2 软件部分 (8)2.1 主程序流程图 (8)2.2 程序清单 (9)3 相关元器件 (19)3.1 元件清单 (19)3.2 AT89S52资料 (20)3.3 ICM7218资料 (31)3.4 74LS390资料 (32)3.5 CD4052资料 (32)3.6 NE555资料 (33)3.7 共阳4位LED数码管资料 (39)3.8 三极管相关资料 (40)3.9 三端稳压管LM7805资料 (41)3.10 继电器资料 (42)4 调试总结 (43)5 结论 (44)谢辞 (45)参考文献 (46)附录 (47)引言测量电子元器件集中参数R、C、L的仪表种类较多，方法也各有不同，但都有其优缺点。
简易电阻、电容和电感测试仪设计_毕业设计论文
与LM317正好相反，LM337可输出连续可调的负电压，可调电压范围1.2V—37V，最大输出电流为1.5A，内部含有过流、过热保护电路，具有安全可靠、应用方便、性能优良等特点。
引脚图：
典型电路：：
V
3.3 NE555
555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。此外，还可以组成脉冲震荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。它由于工作可靠、使用方便、价格低廉，目前被用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体。
2.3
方案一：利用交流电桥平衡原理的方案（原理图同图2-2）
方案二：利用电容三点式正弦波震荡原理的方案
图2-5电容三点式正弦波震荡电路图
由
得
上述两种方案从对测量精度要求而言，方案二需要测量的电感值多，而且测量调节麻烦、电感不易测得准确值，不易操作与数字化，相比较而言，方案二还是比较符合要求的，由于是通过单片机读取转化，精确度会明显的提高。故本设计选择了方案二。
本次设计的思想是基于以上原因提出来的。该系统以STC89C52单片机为控制核心，搭配必要的外围电路对电阻、电容和电感参数进行测量。系统的基本原理是将电阻阻值、电容容值、电感感值的变化均转换成方波脉冲频率的变化，利用计数器测频后通过单片机做运算，最后计算出待测元件的各个参数并显示在1602液晶屏幕上。系统使用按键选择被测元件类型，使用1602液晶屏作为显示部分。测量时，只需将待测元件引脚放在测试仪的输入端，用按键操作需要测量的参数，便可以很快测出被测元器件的参数，简便易用。实验测试结果表明，本系统性能稳定，测量精度高。
小电阻精确测量系统设计毕业设计(论文)word格式
毕业设计（论文）题目：小电阻精确测量系统设计学院：电气与电子工程学院专业：电子信息工程学生姓名：指导教师：毕业设计（论文）时间：二〇一〇年三月一日～六月二十日共十六周摘要在电路测试过程中常常会碰到由于忽略某些小电阻的影响引起实验数据与理论值之间存在较大误差的情况，从而影响测试效果。
例如电感器、变压器中往往存在铜电阻，地铁铁轨的电阻，扬声器连接线的电阻，过电流保护电路中的检测电阻等。
所以测量这些小电阻是电子测量中的一个常见课题。
由于小电阻数值较小，一般的指针万用表无法测量出来；通常实验室里会用电桥进行测量，但电桥操作手续较烦，又不能直接读出被测电阻阻值。
鉴于此，我们采用了MSP430F149单片机作为控制核心，利用单片机的优势设计了该测量系统。
该测量系统可直接从LED数码管上读出所测得的电阻值，测量范围从几mΩ到1Ω之间，同时可以把测试的数据进行储存，然后经串行口送入上位机，通过上位机的强大功能，可以对所测得的数据进行分析、处理。
该测试仪的测量精度高达±0.05%，并采用四端测量法，电阻值不受引线长短及接触电阻的影响。
不仅测量简便，读数直观，且测量精度、分辨率也高于一般电桥。
可用于实验室、研究所，尤其适用于工作现场。
关键词:四端测量法，小电阻，恒流源，MSP430系列单片机AbstractIn the circuit the testing process often encountered little resistance as the impact of neglect caused by some experimental data with large error between the theoretical value, and thereby affect the testing results. For example, inductors, transformers, there is often copper resistance, the resistance of the MTR tracks, the speaker cable's resistance, over-current protection circuit in the detection of resistance and so on. Therefore, measuring the small resistance is a common electronic measurement topic.As the low resistance value smaller pointer multimeter to measure the general out; usually will power the laboratory to measure the bridge, but bridge over trouble operating procedures, can not directly read the measured resistances. In view of this, we use a MSP430F149 microcontroller as the control, using of the advantages of single chip design of the measurement system. The measuring system can control directly from the LED digital read out the measured resistance value, measuring range from a few mΩ between1Ω, while the test data can be stored, and then into the PC via serial port, through the PC's power, can be measured by the analysis of the data, processing. The tester's measurement accuracy up to ±0.05%, and the use of four-terminal measurement, the resistance from lead length and contact resistance. Measured not only simple, intuitive readings, and measurement accuracy, resolution is also higher than the bridge. It can be used in laboratories, research institutes, especially suitable for the work site.Keywords: Four-terminal measurement，Little resistance; MSP430 MCU，Constant current source目录摘要 (I)Abstract (II)目录 (III)引言 (1)1.1前述 (1)1.2小电阻测量技术的发展 (1)第一章方案的分析与论证 (3)第二章硬件电路的设计 (5)2.1总体设计 (5)2.2单元电路的设计 (5)2.2.1 电压源 (5)2.2.2恒流源 (7)2.2.3信号放大 (8)2.2.4 单片机 (10)2.2.5 LED显示 (14)2.2.6 串口通信 (16)2.2.7键盘 (17)2.2.8存储模块 (17)2.2.9单片机复位 (18)第三章系统软件设计 (20)3.1软件开发平台简介 (20)3.2程序流程图 (20)3.2.1 系统主程序 (20)3.2.2 A/D转换模块 (22)3.2.3串口通信模块 (22)3.2.4键盘模块 (23)3.2.5.显示模块 (26)3.2.6数据处理程序 (27)第四章系统误差分析 (29)4.1数据采集误差分析 (29)4.2系统误差的减小与消除 (29)总结 (31)参考文献 (32)致谢 (33)附录 (34)引言1.1 前述小电阻在各种电器设备中随处可见，像电力电缆、通讯电缆、断路器、继电器、电机和变压器等设备的接触电阻，通常为毫欧姆数量级。
毕业论文-锂电池供电微电阻测量仪的设计与实现
毕业论文-锂电池供电微电阻测量仪的设计与实现毕业设计（论文）题目电池供电微电阻测量仪设计与实现姓名学号所在学院专业班级指导教师日期毕业设计（论文）任务书学院指导教师职称学生姓名专业班级学号设计题目电池供电微电阻测量仪设计与实现设计内容目标和要求使精确稳定的恒定电流流过被试电阻，单片机对被试电阻端电压采样，依据测量的被试电阻端电压和流过的电流计算被试电阻的阻值。
电源采用锂电池供电，由220伏交流电对电池充电。
设计要求：1. 熟悉微电阻测量原理和方法，详细了解国内外相关技术应用及发展；2. 熟练掌握一种单片机及其应用技术；3. 设计完整硬件电路，绘制完整PROTEL电路图；论文要求：1. 介绍微电阻测量技术方法、应用与发展；2. 详细介绍便携式微电阻测量仪设计方案与思路；3. 介绍硬件电路构成，各部分电路详细工作原理；4. 详细软件设计方案与思路；5. 附件包括PROTEL电路图和核心程序清单、英译汉等；6. 提交论文正本和所有电子文档。
设计安排1周熟悉毕业设计选题，查阅资料，完成开题报告，开题；2周-4周讨论方案，完成方案设计；5周精密恒流源电路设计及锂电池充电电路；6周微电压放大与AD转换电路设计；7周熟悉Keil C编程语言；8周-9周软件编程；10周系统实验和调试；11周-12周撰写毕业设计（论文）说明书；13周审查毕业设计论文，申请毕业答辩；14周-15周毕业答辩准备及毕业答辩。
指导教师签名：年月日基层教学单位审核学院审核此表由指导教师填写学院审核毕业设计（论文）学生开题报告课题名称电池供电微电阻测量仪设计与实现课题来源横向课题课题类型CY 指导教师学生姓名学号专业班级本课题的研究现状、研究目的及意义工业生产和科学研究中，经常遇到微小电阻的测量问题，如在电力系统生产和安全维护中经常需要对各类变压器绕组直流电阻进行测量，以判断变压器性能及状况。
在这些场合，由于被测电阻阻值通常很小，传统的测量方法难以快速实现微小电阻的测量，鉴于此，我们研制了用于高精度的微小电阻测量仪，方便在现场进行快捷、准确的测量。
简易电阻自动测试仪毕业设计
简易电阻自动测试仪毕业设计简易自动电阻测试仪设计报告摘要电阻测试仪，是电子器件测量、分选不可缺少的工具，主要用于测试变压器、电机、互感器等设备的直流电阻，具有不受电抗影响、测量精度高、测试速度快及可用于方便地进行分选特点。
简易自动电阻测试仪是以51单片机为核心，其工作原理是控制可控恒流源输出电流流经被测量电阻，将被测量电阻两端的电压经过调理并送至由ICL7135构成的AD电路，被测信号经AD转换送至单片机得出被测量电阻的阻值。
本仪器有四档恒流源分别对应四个量程，通过单片机发送量程信号可以方便地进行量程的切换。
显示及按键模块采用动态扫描方式，在程序中通过定时器自动扫描显示及键检测可自动显示小数点和单位以及进行各种特效显示。
关键词：电阻测试仪，单片机，可控恒流源，ICL7135，程控放大器一、概述1.1课题要求1、基本要求（1）测量量程为100Ω、1kΩ、10kΩ、10MΩ四档。
测量准确度为±（1%读数＋2 字）。
（2）3 位数字显示（最大显示数必须为999），能自动显示小数点和单位,测量速率大于5 次/秒。
（3）100Ω、1kΩ、10kΩ三档量程具有自动量程转换功能。
2．发挥部分（1）具有自动电阻筛选功能。
即在进行电阻筛选测量时，用户通过键盘输入要求的电阻值和筛选的误差值；测量时，仪器能在显示被测电阻阻值的同时，给出该电阻是否符合筛选要求的指示。
（2）设计并制作一个能自动测量和显示电位器阻值随旋转角度变化曲线的辅助装置，要求曲线各点的测量准确度为±（5%读数＋2 字）,全程测量时间不大于10 秒,测量点不少于15 点。
辅助装置连接的示意图如图1 所示。
（3）其他图1 辅助装置连接示意图1.2课题分析根据上述要求可知，系统中需要含有一个智能控制核心，本设计拟采用以51单片机作为系统的控制核心。
采用单片机控制单刀多掷开关实现不同阻值量程的档位切换。
由要求第二点可知，系统采集数据的速率要大于5 次/秒，即系统中用于数据采集的模数转换器的采样速率要大于一定值。
