施工导流计算
导流洞流量计算
![导流洞流量计算](https://img.taocdn.com/s3/m/125913cfed3a87c24028915f804d2b160b4e86ce.png)
导流洞流量计算
为了计算导流洞的流量,我们首先需要了解几个关键参数和公式。
流量(Q)通常可以通过以下公式计算:
Q = A * V
其中:
•Q 是流量(单位:立方米每秒,m³/s)
• A 是过流面积(单位:平方米,m²)
•V 是平均流速(单位:米每秒,m/s)
对于导流洞,过流面积 A 可以通过洞口的宽度(W)和高度(H)来计算:
A = W * H
因此,结合上述两个公式,我们可以得到:
Q = W * H * V
这个公式将帮助我们根据导流洞的宽度、高度和平均流速来计算流量。
请注意,这个计算是基于一些假设的,例如水流是均匀的,没有大的障碍物或变化。
在实际应用中,可能需要进行更复杂的计算,包括考虑水流的不均匀性、湍流等因素。
现在,假设我们有一个导流洞,其宽度为10 米,高度为 5 米,平均流速为 2 米每秒。
我们可以将这些值代入公式进行计算。
计算结果为:流量Q = 100 m³/s
所以,这个导流洞的流量是100 立方米每秒。
57_施工导流方案
![57_施工导流方案](https://img.taocdn.com/s3/m/2a07834978563c1ec5da50e2524de518974bd351.png)
ⅠⅡ
ⅠⅡⅠ
ⅠⅡⅢ
ⅠⅢⅡ
( a )两段两期
(b)三段两期
( c ) 三段三期
期
图1-5 导流分期与围堰分段示意
图
第2页/共57页
(d)三段三
分段围堰法导流适用于河床宽、流量大、施工 期较长的工程,尤其是通航河流和冰凌严重的河 流。导流费用较低,大、中型水利水电工程采用 较广。
分段围堰法导流,前期都利用束窄的原河道导 流,后期通过事先修建的泄水道导流,常见的有 以下3种 :
截流时工作前线狭窄,抛投强 截流时工作前线长,抛掷强 度受限制,施工进度受影响。 度大,施工进度较快。
一般适用于大流量、岩基或覆 在通航河道上,龙口的浮桥
盖层较薄的岩基河床。对于软 或栈桥会碍航。
基河床只要护底措施得当,也
同样有效。
常适用在软基河床上。
第34页/共57页
二、截流日期和截流设计流量
截流日期的选择,应该是既要把握截流时机,选 择在最枯流量时段进行;又要为后续的基坑工作和主 体建筑物施工留有余地,不致影响整个工程的施工进 度。
1 - 上游围堰;2 - 纵向围堰;3 - 下游围堰; 1 - 纵向围堰;2 - 上游导流墙;3 - 下游导流墙 4 - 上游漩涡区;5 - 纵向漩涡区;6 - 下游漩涡区;
4 - 上游横向围堰;5 - 下游横向围堰 第20页/共57页
三、围堰的拆除
围堰是临时建筑物,导流任务完成以后,应 按设计要求进行拆除,以免影响永久建筑物的 施工及运行。
①横向围堰;
②纵向围堰。
按导流期间基坑淹没条件: ②不过水围堰。
①过水围堰;
第12页/共57页
选择围堰型式的原则 :
1)具有足够的稳定性、防渗性、抗冲性和一定的 强度。
施工导流措施费

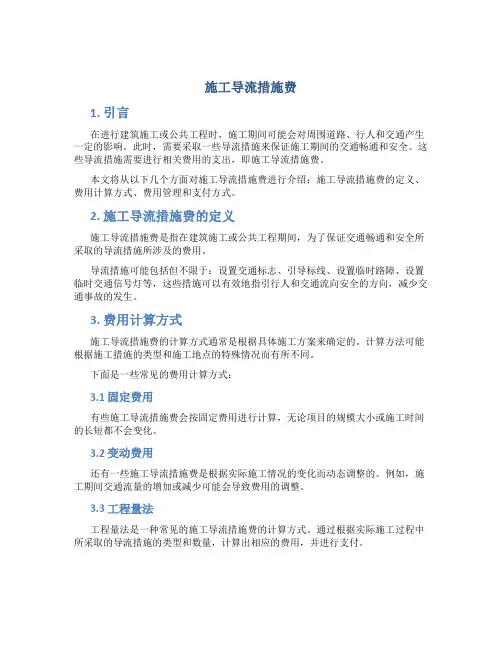

![施工导流措施费](https://img.taocdn.com/s3/m/9982254653ea551810a6f524ccbff121dd36c5b5.png)
施工导流措施费1. 引言在进行建筑施工或公共工程时,施工期间可能会对周围道路、行人和交通产生一定的影响。
此时,需要采取一些导流措施来保证施工期间的交通畅通和安全。
这些导流措施需要进行相关费用的支出,即施工导流措施费。
本文将从以下几个方面对施工导流措施费进行介绍:施工导流措施费的定义、费用计算方式、费用管理和支付方式。
2. 施工导流措施费的定义施工导流措施费是指在建筑施工或公共工程期间,为了保证交通畅通和安全所采取的导流措施所涉及的费用。
导流措施可能包括但不限于:设置交通标志、引导标线、设置临时路障、设置临时交通信号灯等,这些措施可以有效地指引行人和交通流向安全的方向,减少交通事故的发生。
3. 费用计算方式施工导流措施费的计算方式通常是根据具体施工方案来确定的。
计算方法可能根据施工措施的类型和施工地点的特殊情况而有所不同。
下面是一些常见的费用计算方式:3.1 固定费用有些施工导流措施费会按固定费用进行计算,无论项目的规模大小或施工时间的长短都不会变化。
3.2 变动费用还有一些施工导流措施费是根据实际施工情况的变化而动态调整的。
例如,施工期间交通流量的增加或减少可能会导致费用的调整。
3.3 工程量法工程量法是一种常见的施工导流措施费的计算方式。
通过根据实际施工过程中所采取的导流措施的类型和数量,计算出相应的费用,并进行支付。
4. 费用管理为了保证施工导流措施费的合理支出和管理,需要建立相应的费用管理机制。
4.1 预算编制施工导流措施费的预算编制是整个费用管理的起点。
预算编制应该根据具体施工方案和导流措施的类型、数量以及施工时间进行合理估算。
4.2 费用核实在施工过程中,应进行费用核实,确保实际支出的费用与预算相符合,以避免费用过高或过低的情况。
4.3 费用审批施工导流措施费的支出需要经过相关部门的审批程序,以确保费用的合理性和合规性。
4.4 费用记录和报销在施工导流措施费的管理中,需要对相关费用进行记录和报销,以便后续的审计和查核。
施工导流工程(3篇)
![施工导流工程(3篇)](https://img.taocdn.com/s3/m/b39225927d1cfad6195f312b3169a4517723e58e.png)
第1篇一、施工导流工程的概念施工导流工程是指在水利工程施工过程中,为创造干地施工条件,采用围堰等工程措施,将水流引向预定的泄水建筑物,以保证主体建筑物能在干地上施工和施工期不影响或尽可能少影响水资源的综合利用。
二、施工导流工程的方法1.全段围堰法导流:适用于河床狭窄、基坑工作量不大、水深、流急难于实现分期导流的地方。
全段围堰法导流包括明渠导流、隧洞导流、涵管导流、渡槽导流等。
2.分段围堰法导流:适用于河床宽阔、流量大、施工期较长的工程,尤其在通航河流和冰凌严重的河流上。
分段围堰法导流包括束窄河床导流和通过已建或在建的建筑物导流。
三、施工导流工程的设计与实施1.设计:施工导流工程的设计主要包括以下几个方面:(1)掌握并分析河流的水文特性和工程地点的气象、地形、地质等基本资料;(2)选定导流时段、设计标准、导流流量、导流方式及导流建筑物类型;(3)拟定导流建筑物的修建顺序、拆除围堰及封堵导流建筑物的施工方法;(4)制定拦洪渡汛和基坑排水措施;(5)确定施工期通航、过水、供水等综合利用措施。
2.实施:施工导流工程的实施主要包括以下几个方面:(1)围堰施工:根据设计要求,施工围堰,形成干地施工条件;(2)导流建筑物施工:按照设计要求,施工导流建筑物,如明渠、隧洞、涵管等;(3)拦洪渡汛和基坑排水:根据设计要求,制定拦洪渡汛和基坑排水措施,确保工程安全;(4)施工期通航、过水、供水:根据设计要求,确定施工期通航、过水、供水等综合利用措施。
四、施工导流工程的意义1.确保工程安全:施工导流工程可以有效避免水流对施工的不利影响,确保工程安全;2.缩短工期:合理的施工导流工程可以加快施工进度,缩短工期;3.降低成本:合理的施工导流工程可以降低施工成本,提高经济效益。
总之,施工导流工程是水利工程施工中的一项重要环节,对于工程的安全、进度和经济效益具有重要意义。
在实际施工过程中,应根据工程特点和设计要求,选择合适的施工导流方法,确保工程顺利进行。
水利工程施工——导流
![水利工程施工——导流](https://img.taocdn.com/s3/m/19b3de0755270722192ef7c2.png)
缺口、梳齿泄流侧收缩系数ε曲线
台形堰(土石过水围堰通常属于这种类型。)
• 据日本车间试验,提出三种流态 (自由出流、过渡 流态、淹没出流) 的出流公式为:
Q mp B 2g H
3 2
mp——台形堰流量系数,见表(6) σp——过渡流淹没系数,见表(6) φp——淹没出流的流量系数,见表(6)
弧形堰形状系数η
河槽形状 宽河槽 窄河槽 Α
15
0.71 0.83
30
0.35 0.48
45
0.20 0.28
60
0.11 0.13
75
0.04 0.04
90
0 0
• 河床上修建水工建筑物,将改变天然的水 水流衔接与消能 ——底流消能 流特性。为了消减集中下泄水流造成的严 重冲刷,应处理好水流衔接和消能。
表(1)分期导流的流态界限
宽顶堰 L/H=2.5~20 自由出流 HS<1.25HK HS<0.8H0 淹没出流 HS≥1.25HK HS≥0.8H0 缓流 I<IK H0>HK 明渠流 L/H>20 急流 I>IK k0<hk
H0——上游水头
h0——正常水深
hk——临界水深
• (1)对于淹没堰流,通过束窄河床的泄水流量Q近 似按下式计算:
≈
≈
0
0
0.29+0.32H/P1
0.28+0.37H/P1
0.45
0.25
1.090
1.032
0.200
0.124
0.8
0.8
2.6
2.6
侧堰(侧堰的轴线与水流方向平行)
• 分期围堰的纵向围堰缺口过水属于此种类型,直 角分水的侧堰泄水流量公式为:
解析施工导流风险分析与计算

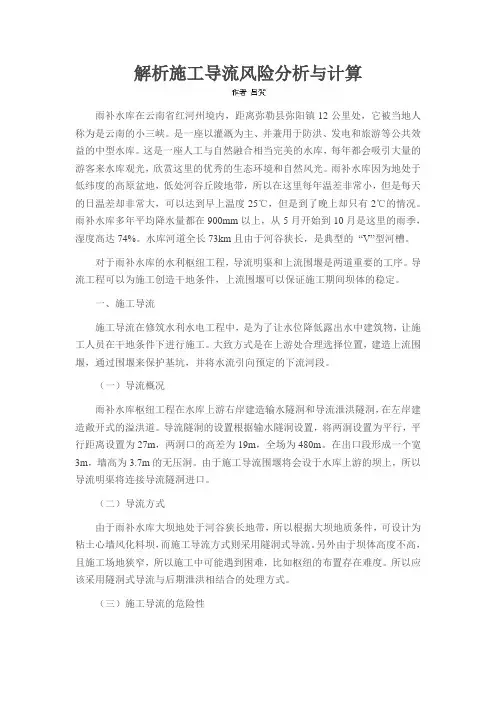

![解析施工导流风险分析与计算](https://img.taocdn.com/s3/m/b1344c82011ca300a6c390f4.png)
解析施工导流风险分析与计算雨补水库在云南省红河州境内,距离弥勒县弥阳镇12公里处,它被当地人称为是云南的小三峡。
是一座以灌溉为主、并兼用于防洪、发电和旅游等公共效益的中型水库。
这是一座人工与自然融合相当完美的水库,每年都会吸引大量的游客来水库观光,欣赏这里的优秀的生态环境和自然风光。
雨补水库因为地处于低纬度的高原盆地,低处河谷丘陵地带,所以在这里每年温差非常小,但是每天的日温差却非常大,可以达到早上温度25℃,但是到了晚上却只有2℃的情况。
雨补水库多年平均降水量都在900mm以上,从5月开始到10月是这里的雨季,湿度高达74%。
水库河道全长73km且由于河谷狭长,是典型的“V”型河槽。
对于雨补水库的水利枢纽工程,导流明渠和上流围堰是两道重要的工序。
导流工程可以为施工创造干地条件,上流围堰可以保证施工期间坝体的稳定。
一、施工导流施工导流在修筑水利水电工程中,是为了让水位降低露出水中建筑物,让施工人员在干地条件下进行施工。
大致方式是在上游处合理选择位置,建造上流围堰,通过围堰来保护基坑,并将水流引向预定的下流河段。
(一)导流概况雨补水库枢纽工程在水库上游右岸建造输水隧洞和导流泄洪隧洞,在左岸建造敞开式的溢洪道。
导流隧洞的设置根据输水隧洞设置,将两洞设置为平行,平行距离设置为27m,两洞口的高差为19m,全场为480m。
在出口段形成一个宽3m,墙高为3.7m的无压洞。
由于施工导流围堰将会设于水库上游的坝上,所以导流明渠将连接导流隧洞进口。
(二)导流方式由于雨补水库大坝地处于河谷狭长地带,所以根据大坝地质条件,可设计为粘土心墙风化料坝,而施工导流方式则采用隧洞式导流。
另外由于坝体高度不高,且施工场地狭窄,所以施工中可能遇到困难,比如枢纽的布置存在难度。
所以应该采用隧洞式导流与后期泄洪相结合的处理方式。
(三)施工导流的危险性施工导流工作由于在水坝上流河段进行,所以由于地貌、气象的随机性,我们会很难确定天然河流中的洪水过程和洪峰流量。
导流槽计算公式
![导流槽计算公式](https://img.taocdn.com/s3/m/61f47dcdc9d376eeaeaad1f34693daef5ef713a0.png)
导流槽计算公式
导流槽的计算公式一般包括以下几个方面:
1.流量计算:导流槽的流量可以采用修正曼宁公式进行计算,即
Q=K\*A\*R^{2/3}\*S^{1/2},其中Q为流量,K为修正系数,A为导流槽的有效横截面积,R为液面半径,S为水流槽底的坡度。
2.导流槽长度计算:导流槽的长度需要综合考虑水流的速度、土方的切宽以及水力特性等因素,一般采用经验公式或模型试验法进行计算。
3.导流槽尺寸计算:导流槽的宽度、深度和坡度需要根据设计水位、流量和水力特性等因素进行计算。
4.水力特性计算:导流槽需要满足一定的水力特性要求,如流速、水平流和垂直流等特性,需要通过水力模型试验和计算进行验证。
需要注意的是,导流槽的计算公式会受到具体项目情况和设计标准的影响,需要经过实践验证才能确保设计的合理性。
施工导流计算
![施工导流计算](https://img.taocdn.com/s3/m/b8ceaead27284b73f34250bd.png)
某水利枢纽工程施工导流建筑物为5级,根据《水利水电工程施工组织设计规范》SL303-2004初步确定导流标准为5年一遇(P=20%),5年一遇枯水期洪峰流量为80m3/s,洪水历时为24小时;采用全段围堰(挡枯水期洪水)泄洪洞导流围堰为不过水土石围堰,初步确定泄洪洞底高程663m宽4-6m,高5-7米,洞长400米;试根据拟定的泄洪洞尺寸计算堰前最高水位及最大下泄流量。
假设泄洪洞底坡为0.005,出口为自由出流。
分析:Z-V关系曲线(或Z-F关系曲线);洪水标准及相应设计洪水过程线;拟定的泄洪建筑物型式与尺寸,并推求q-V关系;水库汛期的控制运行规则;初始边界条件(包括起调水位、初始库容、初始下泄流量)。
水位~库容关系曲线表671100690168067213169117706731666922035674206693224067525169424626763016952701677357696296867841869732686794840查魏璇主编《水利水电工程施工组织设计指南》中隧洞导流水力计算水位-泄量关系。
解:1.根据题意及条件绘制Z-V关系曲线如下图2.洪水标准及洪水过程线洪水标准(P=20%)T(h)Q(m3/s)T(h)Q(m3/s)T(h)Q(m3/s) 009781816151066191121511562083301248215443134222355314342326651528241775162488017203. 拟定的泄洪建筑物型式与尺寸及相应得水力计算,并推求q-V关系该泄洪建筑物为矩形泄洪洞,拟定其宽为5m,高为5m,泄洪洞底高程663m,过水面积A=25m²。
因为隧洞为自由出流判别式如下:无压流H/D<1.2有压流H/D>1.5半有压流或半有压与有压交替的不稳定流 1.2<H/D<1.5式中H----从隧洞进口断面底部算起的上游水头,m。
水利工程施工——导流
![水利工程施工——导流](https://img.taocdn.com/s3/m/08d149ca51e79b89680226ff.png)
Q Ac 2g(H 0 hs)
(1)
或写成:
Z
vc2
2 2g
v02 2s 2g(H0 hs)
Ac——过流断面面积; v0、vc——分别为行近 流速和收缩断面流速; H0——上游水头; H——上游水深; hs——下游水深; b——矩形河槽宽度; Z——上下游水位差。
2.20
1.70
2.00
2.50
2.10
2.50
3.00
2.40
2.80
3.50
2.80
3.30
4.00
3.00
3.70
4.50
3.50
4.00
5.00
3.80
4.50
5.50
4.00
5.00
6.00
表(4)岩石及加固工程的平均抗冲流速 m/s
项目
平均水深 0.4 1.0 2.0 ≥
砾岩、泥灰岩、泥质板岩、 页岩
①指新鲜未风化的岩石。
2 、坝体缺口、过水围堰水力学计算
• 坝体缺口泄流见图
宽顶堰
• 当堰顶长度L和水头H的关系在2.5H<L≤20H时,按 宽顶堰公式计算,如自由出流时 (堰顶的下游水深 hs<1.25hk或hs <0.8H0),泄水流量按下式 计算:
3
Q mB
2
g
H
2
0
B——堰孔过水宽度; H0——缺口底槛以上的上游水头; ε——侧收缩系数; m——流量系数。
h0——上游围堰转角处(x/L=0) 水深; bi——沿纵向围堰不同部位的相对自 由水面降差,见下表; H——上游水深。
表(3)ai与bi试验值
表(3)松散体河床平均允许抗冲流速 m/s
第1章 施工导流-第三节 导流设计流量
![第1章 施工导流-第三节 导流设计流量](https://img.taocdn.com/s3/m/6e82f87127284b73f24250b2.png)
1 导流标准
(2)导流标准的确定
按水利水电工程施工组织设计规范(SDJ338-89)的规 定,施工导流标准根据导流建筑物的级别和类型,在 规范规定的幅度内选定相应的洪水重现期作为初期导 流标准。
导流建筑物的级别 (A)划分依据—保护对象,失事后果,使用年限,工程规 模(堰高/库容) (B)级别—3/4/5级(施工规范) 当导流建筑物根据表2.2.1指标分属不同级别时,应根 据其中最高级别为准。但列为Ⅲ级导流建筑物时,至 少应有两项指标符合要求。
R=f(Zu>Hu)
(1-6)
• 式中:Zu为上游围堰堰前水位;Hu为上游围堰堰顶高程。 • 如果考虑时间因素,则在围堰的使用年限n内,导流系统遭遇超 标洪水的动态综合风险率R(n)为:
R(n)=1-(1-R)n
(1-7)
2 导流时段选择
(1)导流程序
在工程施工过程中,不同阶段可以采用不同的施 工导流方法和挡水、泄水建筑物。不同导流方法组合 的顺序,通常称为导流程序。
时段经技术经济比较后在重现期3~20年范围内选定。当
水文系列较长,大于或等于30年时,也可根据实测资料分 析选用。其相应的导流设计流量主要用于确定堰顶高程、 导流泄水建筑物的规模及堰体的稳定分析等。
3.导流设计流量
允许基坑淹没导流方案的技术经济比较,可以在研究工程所在河流水文 特征及历年逐月实测最大流量的基础上,通过下述程序实现。
基坑淹没的直接损失费: 包括:基坑排水费,基坑清淤费,围堰及其它建筑物损坏的
修理费,施工机械撤离和返回基坑的费用及受到淹没影响的
修理费,道路和线路的修理费,劳动力和机械的窝工损失费 等。 基坑淹没的间接损失费: 包括:由于有效施工时间缩短时增加的劳动力、机械设备、 生产企业规模和临时房屋等费用。
施工导流基本方法、围堰工程、流量计算讲义(75页,图文丰富)[详细]
![施工导流基本方法、围堰工程、流量计算讲义(75页,图文丰富)[详细]](https://img.taocdn.com/s3/m/9681b677cfc789eb172dc8db.png)
第二节 围堰工程
• 为了保证建筑物能在干地施工,用来围护 施工基坑,把施工期间的径流挡在基坑外 的导流挡水建筑物通常称为围堰,是导流 工程中的临时建筑物。在导流任务完成以 后,如果围堰对永久建筑物的运行有妨碍 或没有考虑作为永久建筑物的组成部分时, 应予拆除。
第二节 围堰工程
• 一、围堰分类 • 按其所使用的材料,最常见的围堰有:土石围
隧洞导流示意图 (a)土石坝枢纽;(b)混凝土坝枢纽 1-导流隧洞;2-上游围堰;3-下游围堰;4-主坝
第一节 施工导流的基本方法
• 一、全段围堰法导流 • (二)隧洞导流
第一节 施工导流的基本方法
• 一、全段围堰法导流 • (三)涵管导流
涵管导流示意图 1—导流涵管;2—上游围堰;
3—下游围堰;4—土石坝
分为:明渠导流、隧洞导流、涵管导流、 渡槽导流等。
第一节 施工导流的基本方法
• 一、全段围堰法导流 • (一)明渠导流
A
B
明渠导流示意图
A. 在岸坡上开挖的明渠 B. 在滩地上开挖并设有导墙的明渠
1.导流明渠 2.上游围堰 3.下游围堰 4.坝轴线 5. 明渠外导水墙
第一节 施工导流的基本方法
• 一、全段围堰法导流 • (二)隧洞导流
堰、钢板桩格型围堰、混凝土围堰、草土围堰 等。 • 按围堰与水流方向的相对位置,可以分为:大 致与水流方向垂直的横向围堰和大致与水流方 向平行的纵向围堰。 • 按围堰与坝轴线的相对位置,可分为上游围堰 和下游围堰。 • 按导流期间基坑淹没条件,可以分为:过水围 堰和不过水围堰。
第二节 围堰工程
• 围堰选择原则
第二节 围堰工程
• 二、围堰的基本型式及构造 • (五)草土围堰 • 优点:草土围堰能就地取材,结构简单,施工方便,
精品课件-施工导流与截流
![精品课件-施工导流与截流](https://img.taocdn.com/s3/m/46d922bc0722192e4436f66f.png)
• 合龙:封堵龙口,使戗堤合龙。
• 闭气:合龙后,龙口段仍然漏水,必须在在戗堤 全线设置防渗设施,称为闭气。
一、截流的方式
• 截流方式:立堵法与平堵法。
• 1、立堵法截流:将截流材料从龙口一端向另一端 或两端向中间抛投进占,逐渐束窄龙口直到全部拦 断。
• 特点:水力条件不利(合龙过程中所出现的最大流 速比平堵大)所需截流材料粒径大,易造成对河床 冲刷,对河床护底要求高,准备工作简单,造价低。
第四节 导流方案的选择
• 水利水电枢纽工程的施工,从开工到完建往往不是采用单一的导 流方法,而是几种导流方法组合起来配合应用,以取得最佳的技 术经济效果。这种不同导流时段所采用的不同导流方法的组合, 就称为导流方案。
一、影响导流方案的因素
• 1、水文气象 • 河谷宽、流量大、施工期长、有通航要求——
• 适用:(1)流量大,岩基或覆盖层较薄的岩基河 床。
• (2)对软基河床采用适当的护底措施后才能使用 。
• 2、平堵法截流:沿整个龙口全线均匀地逐层 抛投截流材料,直至抛石堆体高出水面将河道 水流截断为止。
• 特点:单宽流量小,流速小,抛投材料粒径及 重量小,戗堤工程量小,抛投强度大,施工速 度快,对龙口护底要求不高,费用昂贵,技术 复杂,需架设浮桥。
施工导流与截流
• 施工导流贯穿于工程施工的全过程,导流设计 要保证在干地施工和施工期不影响或尽可能的 少影响水资源的合理使用。
• 施工过程中导流设计的主要任务是:周密的分 析研究水文、地形、地质等资料,选定导流标 准、划分导流时段、确定导流设计流量;选定 导流方案及导流建筑物的形式,确定导流建筑 物的布置、构造及尺寸;拟定导流建筑物的修 建、拆除、堵塞的施工方法及截流、拦洪度汛 措施等
支撑剂导流能力计算
![支撑剂导流能力计算](https://img.taocdn.com/s3/m/3e6630d1e109581b6bd97f19227916888486b90c.png)
支撑剂导流能力计算一、引言支撑剂导流是指在石油钻井过程中,通过注入支撑剂来维持井壁稳定,防止井壁塌陷,确保钻井安全。
支撑剂导流能力是评估支撑剂在井壁中导流的能力,对于钻井工程的顺利进行至关重要。
本文将介绍支撑剂导流能力计算的方法和相关因素。
二、支撑剂导流能力计算方法支撑剂导流能力的计算主要基于达西公式,该公式是通过考虑流体在孔隙中流动的阻力和孔隙中颗粒的阻力,来计算支撑剂导流能力的。
达西公式的表达式如下:Q = k * A * i其中,Q为支撑剂导流能力,k为介质渗透率,A为井筒横截面积,i为压力梯度。
三、支撑剂导流能力计算的影响因素支撑剂导流能力的计算受到多个因素的影响,包括渗透率、井筒横截面积和压力梯度等。
1. 渗透率:渗透率是指岩石介质中液体流动的能力,是评估岩石渗透性的重要指标。
渗透率越高,支撑剂导流能力越强。
2. 井筒横截面积:井筒横截面积是指井壁的面积,也是支撑剂导流能力的重要参数。
井筒横截面积越大,支撑剂导流能力越大。
3. 压力梯度:压力梯度是指单位长度内的压力变化量,也是支撑剂导流能力的关键因素之一。
压力梯度越大,支撑剂导流能力越大。
四、支撑剂导流能力计算实例以某油田钻井工程为例,假设井筒横截面积为3.5平方米,渗透率为0.2mD,压力梯度为0.1MPa/m。
根据达西公式,可以计算出支撑剂导流能力为:Q = 0.2 * 3.5 * 0.1 = 0.07m3/s五、支撑剂导流能力计算的应用支撑剂导流能力的计算对于钻井工程的设计和施工具有重要意义。
1. 设计支撑剂注入方案:通过计算支撑剂导流能力,可以确定合适的支撑剂注入量和注入速度,保证井壁稳定和钻井安全。
2. 评估钻井风险:支撑剂导流能力的计算可以帮助评估钻井过程中可能发生的井壁塌陷和漏失问题,提前采取措施避免钻井事故的发生。
3. 优化钻井工艺:支撑剂导流能力的计算结果可以用于优化钻井工艺,提高钻井效率和钻井质量。
六、总结支撑剂导流能力计算是钻井工程中重要的一环,通过合理计算支撑剂导流能力,可以保证钻井安全并提高钻井效率。
降水导流施工方案及计算
![降水导流施工方案及计算](https://img.taocdn.com/s3/m/1ca8e7dfb14e852458fb5783.png)
降水导流施工方案1、概述1.1工程概况本标段交叉建筑物分布共计44处、66座。
具体为:分水闸1座、节制闸2处(座)、桥梁16座(公路桥3座、生产桥13座)、涵闸18座、倒虹吸7座、附属涵闸19座、附属倒虹吸1座、穿路涵2座。
1.2水文气象输水工程沿线地下水为第四系孔隙潜水,分布于沿线第四系松散沉积层中。
主要受大气降水补给;临黄河段接收黄河水的侧渗补给。
地下水埋藏深度受地形和引水影响。
勘探期间,地下水埋深一般0.9~7.8m,局部深达8.56~10.08m。
地下水位年变幅2.0~4.0m左右。
本标段桩号(24+600~36+813)为缓平坡地与河槽洼地相间段。
鲁北段小运河输水工程输水规模50m3/s,**倒虹吸设计输水量50m3/s,5年一遇排涝流量72.0m3/s,20年一遇防洪流量143m3/s。
经现场实际了解,位山***日常输水量65 m3/s,于每年的9月中旬到次年6月中旬向天津河北供水。
1.3施工期设计洪水根据输水河道工程设计第二册施工*标施工图纸,施工工程时段分别按10月~次年5月和11月~次年4月两种情况考虑,进行施工期设计洪水分析计算。
施工期洪水标准为10年一遇。
******节制闸施工期10年一遇洪水流量(10月~次年5月)为9.9 m3/s,(11月~次年4月)为4.1m3/s。
2、编制依据(1)《南水北调东线一期鲁北段****工程施工组织设计》(2)南水北调东线一期鲁北段****工程招标技术文件(3)南水北调东线一期鲁北段****工程输水工程施工图纸(4)《南水北调****工程施工导流及降排水方案专家咨询意见》(5)现场踏勘了解的情况3、施工布置3.1道路布置利用河道两岸已有道路和施工便道,左、右岸以现有三座公路桥和施工过程中围堰堰顶作为连接道路,满足施工需要。
下河道和基坑专门修筑施工便道。
3.2 施工用电施工降排水用电以利用当地社会电为主,以30kw/50kw发电机为辅,根据施工实际需要现场适当调配。
导流工程计算说明书
![导流工程计算说明书](https://img.taocdn.com/s3/m/b1087f42195f312b3169a5ac.png)
8.3 截流设计与施工根据合同要求进行正常截流设计标准流量2600m3/s和备用超标准流量3500m3/s下的截流设计,要求按照超标准流量进行施工备料。
8.3.1标准流量截流方案8.3.1.1 截流时段及流量截流时间定为12月中旬16日~18日,截流流量为12月份10年一遇的旬平均流量2600m3/s。
8.3.1.2 截流方式截流方式采用单向单戗立堵法进行截流,为节省截流时间,拟在上游戗堤预进占的同时,下游围堰跟进。
8.3.1.3 截流水力学计算(1)戗堤布置为利于堰体的渗透稳定和防渗墙造孔的安全,同时为尽快形成基础防渗墙的施工平台,将截流戗堤布置在二期上游横向围堰的背水侧,戗堤轴线距离堰体轴线40m,距离防渗墙轴线65m。
戗堤顶部高程273.0m,顶宽25.0m,上下游边坡均为1∶1.5,戗堤轴线总长300.61m,其中左侧第一、二期纵向围堰间轴线长43.99m,右侧段轴线长约186m,其余为一期纵向土石围堰占据的宽度。
(2)预留龙口戗堤轴线处河床基岩面高程218~248m,基岩面左侧低、右侧高,右侧坡脚分布有浅槽;覆盖层为第四系河流冲积的砂卵砾石,大滩坝一侧覆盖层厚38~55m,主河道部位10~30m,靠近右岸岸边附近仅数米厚。
一期纵向围堰混凝土护面及块石护脚抗冲刷能力强,可作为龙口左侧裹头的一部分。
同时由于二期纵向围堰左侧即为二期的泄水缺口,为减少截流抛投工程量,可利用第一期土石围堰的拆除料堆起。
因此将龙口布置在河床左岸、一期围堰的右侧,采用从右岸向左岸单向的进占方式,戗堤进占坡比1:1.25。
通过非龙口段的水力学计算,得出预留龙口宽度应为100m,右岸预进占长度86m。
龙口布置型式详见图8.3-1。
(3)龙口水力计算根据戗堤轴线断面的地形条件、导流洞分流能力,计算不同龙口宽度对应的水力学参数,据此划分龙口分区及计算抛投备料。
计算结果详见表8.3-1。
表8.3-1龙口段水力学指标计算表龙口宽度 上游 水位 龙口 泄流量 龙口水深 龙口水面 平均宽度 龙口 落差单宽 流量q龙口 流速 抛投 粒径 龙口水流 单宽能量(m)(m)(m 3/s)h/m(m)(m) m 3/(s.m) v(m/s) d(m) (t.m/(s.m))100 268.920 745.00 8.11 56.19 0.17 13.26 1.63 0.11 2.70 90 269.020 663.00 7.06 50.29 0.27 13.18 1.87 0.14 4.27 80 269.120 578.00 5.80 45.65 0.37 12.66 2.18 0.19 5.62 70 269.200 490.00 4.88 40.96 0.45 11.96 2.45 0.24 6.46 60 269.300 409.00 4.47 33.00 0.55 12.39 2.77 0.31 8.18 50 269.430 313.00 4.09 24.57 0.68 12.74 3.11 0.39 10.39 40 269.540 200.00 3.60 17.04 0.79 11.74 3.26 0.43 11.13 30 269.720 68.00 1.30 13.69 0.97 4.97 3.82 0.59 5.78 20 269.780 12.50 0.60 7.83 1.03 1.60 2.66 0.29 1.97经截流水力学计算可知,龙口宽度为30m 时,龙口流速达到最大,为3.82m/s ,最大龙口落差为1.03m ,最大单宽能量为11.13t.m/(s.m),抛投体最大粒径0.59m ,最大块石重量为0.28t 。
施工导流基本方法、围堰工程、流量计算讲义(75页,图文丰富)[详细]
![施工导流基本方法、围堰工程、流量计算讲义(75页,图文丰富)[详细]](https://img.taocdn.com/s3/m/9681b677cfc789eb172dc8db.png)
第一节 施工导流的基本方法
• 一、全段围堰法导流 • (一)明渠导流
A
B
明渠导流示意图
A. 在岸坡上开挖的明渠 B. 在滩地上开挖并设有导墙的明渠
1.导流明渠 2.上游围堰 3.下游围堰 4.坝轴线 5. 明渠外导水墙
第一节 施工导流的基本方法
• 一、全段围堰法导流 • (二)隧洞导流
第二节 围堰工程
• 二、围堰的基本型式及构造 • (五)草土围堰
•1—水下堰体; 2—水上加高部 分;3—草捆; 4—散草铺土层; 5—设计挡水位; 6—施工水位; 7—河床
第二节 围堰工程
• 二、围堰的基本型式及构造 • (五)草土围堰 • 结构构造:草土围堰断面一般为矩形或边坡很陡的梯
形,坡比为1:0.2~1:0.3,是在施工过程中自然形 成的边坡。断面尺寸除应满足抗滑、抗倾覆、防渗等 要求外,还须考虑施工过程中的运草运土等要求。根 据实践经验,草土围堰的宽高比,在岩基河床上为2~ 3;在软基河床上为4~5。堰顶超高通常采用1.5~ 2.0m。
第一节 施工导流的基本方法
• 实际选择导流方式的原则 • 在实际工作中,由于枢纽布置、建筑物型式以及施工
条件的不同,必须进行恰当的组合,灵活应用,才能 合理解决一个工程在整个施工期间的导流问题。 • 底孔和坝体缺口泄流,并不只适用于分段围堰法导流, 在全段围堰法后期导流时,也常有采用;同样,隧洞 和明渠泄流,并不只适用于全段围堰法导流,在分段 围堰法后期导流时,也常有应用。因此,选择一个工 程的导流方式,必须因时因地制宜,绝不能机械地套 用。
• (1)混凝土板护面过水土石围堰
1)混凝土溢流面板与岩基上的混凝土挡墙相接的陡槽式
导流枯水期五年一遇计算公式
![导流枯水期五年一遇计算公式](https://img.taocdn.com/s3/m/7f33f79adc88d0d233d4b14e852458fb770b38b6.png)
导流枯水期五年一遇计算公式
施工组织设计中施工工期安排在枯水期(11月~4月/12月~3月),根据《水利水电工程施工组织设计规范SL303-2004》和《水利水电工程等级划分和洪水标准SL252-2000》规定,导流采用放水涵管,施工围堰采用土石围堰,为5级临时建筑物,洪水标准采用枯水期5年一遇。
; 施工期入库来水量计算从“广东省1956~1979年平均年径流深等值线图”和“广东省1956~1979年年径流变差系数Cv等值线图”,查取水库所在地多年平均径流深和年径流变差系数Cv
根据集水区域的Cv,从Cs=3.5Cv皮尔逊Ⅲ型曲线模比系数表中查取设计频率为20%的模比系数Kp=20%值;按以下公式计算水库集水区域设计年径流深和设计年来水量:
式中:F—为水库集雨面积,km2。
根据降雨或径流年内分配资料,统计施工期降雨量或径流量的占全年总降雨量或径流量的百分比,即可计算得到施工期入库来水量。
;;举例
博后水集雨面积1.39km2,正常水位25.65m,死水位20.65m;正常库容17.2万m3,死库容2.5万m3,施工工期安排在枯水期(11月~4月或11月~4月),导流采用放水涵管,施工围堰采用土石围堰,洪水标准采用枯水期5年一遇。
施工期入库来水量计算
(1)从《广东省水文图集》中的“广东省1956~1979年平均年径流深等值线图”和“广东省1956~1979年年径流变差系数Cv等值线图”,查得水库所在地多年平均径流深=560mm,年径流变差系数Cv=0.47;;(2)从Cs=3.5Cv
皮尔逊Ⅲ型曲线模比系数表中查得设计频率为20%的模比系数Kp=20%=1.315;
(3)计算水库集水区域设计年径流深和设计年来水量:。
施工导流计算书
![施工导流计算书](https://img.taocdn.com/s3/m/4371beb581c758f5f71f6701.png)
(四)设计计算书 1、施工导流水力计算一期围堰高程的设计河流行进流速v 0=Q/A=3380/4408=0.77m/s束窄河床平均流速v c =Q/ε(A -A 1)=3380/0.95(4408-2204)=1.61 m/s 水位雍高m g v v Z c 154.09.81×277.09.81×2×85.061.122g φ2220222=-=-= 一期上游围堰设计围堰高程H u =h d +z+h a +δ=85.6+0.154+0.424+0.5=86.678m 一期下游围堰设计围堰高程H d =h d +h a +δ=85.6+0.424+0.5=86.524m 二期围堰高程的设计一期下游围堰设计围堰高程H d =h d +h a +δ=82.362+0.424+0.5=83.286m 二期上游围堰设计2.395386621055.162.114.324.34/622Re 62=⨯⨯⨯⨯==-υvdRe>2320时为紊流。
81.017.1024.8===χAR 巴甫洛夫斯基公式yR nC 1=,当R<1.0m 时,164.0012.05.15.1===n y 5.8081.0012.01164.0=⨯=C 谢才公式RJ CA vA Q RJ C v ===,,改写后得l R A C Q l R C v h f 22222==,此式与达西—魏斯巴赫公式gv R l h f 242λ=,可得λg C 8=,可推出0121.05.8081.98822=⨯==C g λ 短管自由出流00221gH A A gH dlvA Q c μζλα=++==∑∑式中746.05.024.3800121.0111=+⨯+=++=∑ζλαμdlcm g A Q H c 65.3281.9224.8746.05.155222=⨯⎪⎭⎫ ⎝⎛⨯=⎪⎪⎭⎫ ⎝⎛=μ,水位高程大于溢洪道堰顶高程,所以要进行隧洞和溢洪道联合泄流计算。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
某水利枢纽工程施工导流建筑物为5级,根据《水利水电工程施工组织设计规范》SL303-2004初步确定导流标准为5年一遇(P=20%),5年一遇枯水期洪峰流量为80m3/s,洪水历时为24小时;采用全段围堰(挡枯水期洪水)泄洪洞导流围堰为不过水土石围堰,初步确定泄洪洞底高程663m宽4-6m,高5-7米,洞长400米;试根据拟定的泄洪洞尺寸计算堰前最高水位及最大下泄流量。
假设泄洪洞底坡为0.005,出口为自由出流。
分析:Z-V关系曲线(或Z-F关系曲线);洪水标准及相应设计洪水过程线;拟定的泄洪建筑物型式与尺寸,并推求q-V关系;水库汛期的控制运行规则;初始边界条件(包括起调水位、初始库容、初始下泄流量)。
水位~库容关系曲线表6794840查魏璇主编《水利水电工程施工组织设计指南》中隧洞导流水力计算水位-泄量关系。
解:1.根据题意及条件绘制Z-V关系曲线如下图洪水标准(P=20%)T(h)Q(m3/s) T(h)Q(m3/s) T(h)Q(m3/s)00 97818161 5 10 66 19 112 15 11 56 20 83 30 12 48 21 54 43 13 42 22 35 53 14 34 23 26 65 15 28 24 17 75 16 248 80 17 203. 拟定的泄洪建筑物型式与尺寸及相应得水力计算,并推求q-V关系该泄洪建筑物为矩形泄洪洞,拟定其宽为5m,高为5m,泄洪洞底高程663m,过水面积A=25m²。
因为隧洞为自由出流判别式如下:无压流H/D<1.2有压流H/D>1.5半有压流或半有压与有压交替的不稳定流 1.2<H/D<1.5式中H----从隧洞进口断面底部算起的上游水头,m。
D----洞径(圆形)或洞高(矩形),m。
上述判别条件仅供初步判别时参考使用,重要的工程应通过实验验证。
临界底坡的计算可由均匀流方程和临界水深水力关系式联立求解而得。
当时,,,,。
以上两式联解可得:又则底坡为陡坡,泄洪能力不受洞长的影响,(1)水力计算:①当0﹤H﹤6m时,H/D<1.2此时为无压流;短洞水力计算:式中b----矩形断面宽度(当过水断面为非矩形时,),m;----临界水深,m;----相应临界水深时的过水断面面积,m2;H----从隧洞进口断面底板高程算起的上游水头,m;m----流量系数(一般取0.32~0.36);----淹没系数。
短洞水力计算结果见下表:H(m)1 2 3 4 5 6Q(m3 /s)7.31 20.67 37.98 58.47 81.71 107.41②当6<H<7.5m时,1.2<H/D<1.5此时半有压流或半有压与有压交替的不稳定流;过水能力的计算式:式中ω----为隧洞断面面积,D-----为隧洞高度,m;μ、η----流量系数和洞口收缩系数,见下表。
隧洞流量系数和洞口水流收缩系数隧洞进口形式μη隧洞进口形式μη走廊式0.5760.715锥体边墙的喇叭式0.6250.735衣领式0.5910.726潜没边墙喇叭式(θ=30o)0.6700.740计算结果见下表:H(m) 6.5 7 7.5Q(m3/s) 109.09 118.04 126.37③当H﹥7.5m时,H/D>1.5此时为有压流。
自由出流:式中μ----流量系数;ω----隧洞出口断面面积,m2H----上游水头,m;h p----隧洞出口断面水流平均势能,m。
令h p=βD , β=0.5~0.85,若出口水流直接入大气,则β=0.5,若出口是水平扩散段,则β=0.85,若出口是斜坡扩散段,则β=0.5~0.85。
当隧洞沿程不变,流量系数为:式中----从进口到出口局部损失系数之和,可查有关的水力计算手册或根据模型实验确定;C----谢才系数;R----水力半径,m;L----隧洞总长,m。
计算结果见下表:H(m)8 9 10 11 12 13 14 15 16 17 18Q( m3/s)176.60191.98206.22219.54232.09244.00255.36266.23276.67286.74296.46根据有压流,无压流,半有压的状态,得出不同水头对应的相应出流量q。
某水力枢纽的q=f(V)关系计算表如下:某水库q=f(v)关系计算表库水位Z(m)663664665666667668669总泄量q(m3/s)07.3120.6737.9858.4781.71107.41库容(万m3)24814243754库水位Z(m)669.5670670.5671672673674总泄量q(m3/s)109.09118.04126.37176.60191.98206.22219.54库容(万m3)657586100131166206库水位Z(m)675676677678679680681总泄量q(m3/s)232.09244.00255.36266.23276.67286.74296.46库容(万m3)251301357418484556633-由于泄洪隧洞无闸控制,起调水位与防洪限制水位取与洞底齐平,663.00m。
相应的库容为2万m3,下泄量与为零。
通过洪水过程线计算时段平均的入库流量和时段平均入库水量。
又根据和q=f(v) 逐时段试算下泄过程q-t。
时间T(h)入库洪水流量Q(m3/s)时段平均入库流量(m3/s)时段入库水量(万m3)下泄洪水流量Q(m3/s)时段平均下泄流量(m3/s)时段平均下泄水量(万m3/s)时段内水库蓄水量变化△V(万m3)水库存水量V(万m3)水库水位Z(m)12345678910 00.000.00 2.00663.00 215.007.50 5.408.47 4.24 3.05 2.35 4.35664.09 443.0029.0020.8830.0219.2513.867.0211.37665.56 665.0054.0038.8851.8640.9429.489.4020.78666.68 880.0072.5052.2068.5560.2143.358.8529.63667.43978.0079.0028.4473.5871.0725.58 2.8632.49667.659.574.0076.0013.6874.1173.8513.290.3932.87667.681066.0070.0012.6073.1573.6313.25-0.6532.22667.48 1248.0057.0041.0460.5266.8448.12-7.0825.14667.09 1434.0041.0029.5244.1152.3237.67-8.1516.99666.30 1624.0029.0020.8829.9437.0326.66-5.7811.22665.54 1816.0020.0014.4017.7623.8517.17-2.778.44665.07 208.0012.008.6413.4615.6111.24-2.60 5.84664.3622 3.00 5.50 3.96 4.108.78 6.32-2.36 3.48663.7524 1.00 2.00 1.44 2.28 3.19 2.30-0.86 2.63663.15某水库列表试算法调洪计算表(P=20%)从上表中第1栏,第2栏,可绘制入库洪水流量过程线Q-t; 第1栏,第5栏,可以绘制下泄流量过程线。
最大下泄流量发生在t=9.5h的时候正好Q-t,q-t,曲线有交点,即满足条件。
某水库设计洪水过程线与下泄流量过程线由水库的调洪计算表(P=20%)中可以得到个时段末的库容值V,相应的水位为。
