面向50 Gbps及以上光通信应用的新原理高速雪崩光电二极管的研究
雪崩光电二极管(ADP)演示ppt
第贰章
特 性 参 数
平均雪崩增益
响应度
过剩噪音因子
Si，Ge，InGaAs雪崩光电二 极管的通用工作特性参数
第三章
功 能 比 较
带噪量可结
宽声子靠构
二 较 小 效 性 简
高
率高单 高，
极
电
管
压 低
特
，
点
使
用
方
便
ADP PIN
噪高高灵
声电增敏
大压益度
，
高二
结 构
极
复
管
杂
特
点
第肆章
应 用 举 例
明朝会
与真空光电倍增管相比，雪崩光电二极管具有小 型、不需要高压电源等优点，因而更适于实际应用; 与一般的半导体光电二极管相比，雪崩光电二极管具 有灵敏度高、速度快等优点.特别当系统带常比较大 时，能使系统的探测性能获得大的改善。
因此，雪崩光电二极管主要应用与激光测距仪、 共焦显微镜检查、视频扫描播成像仪、高速分析仪器、 自由空间通信、紫外线传感、分布式温度传感器等领 域。
雪
（
崩 光
ADP
电
）
二 极
管
2021.4.14
壹
贰
叁
肆
名
特
功
应
词
性
能
用
释
参
比
举
义
数
较
例
第壹章
名 词 释 义
东南 胜形
APD是激光通信中使用的光敏元件。 在以硅或锗为材料制成的光电二极管的 P-N结上加上反向偏压后,射入的光被PN结吸收后会形成光电流。加大反向偏 压会产生“雪崩”(即光电流成倍地激增) 的现象,因此这种二极管被称为“雪崩光 电二极管”
雪崩光电二极管(APD)偏置电源及其电流监测

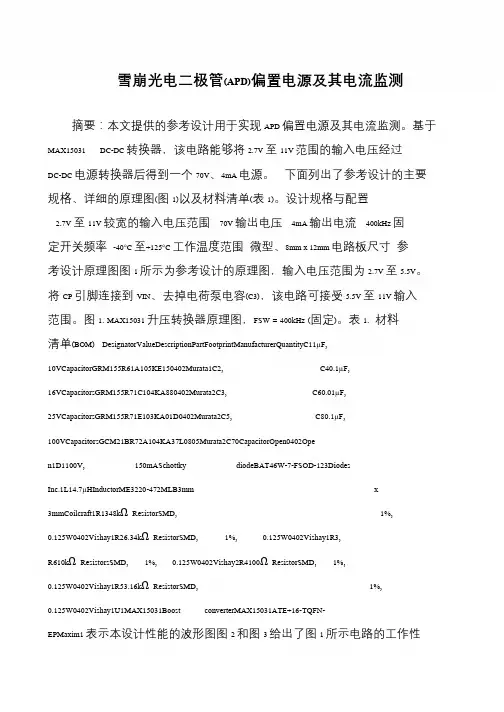

雪崩光电二极管(APD)偏置电源及其电流监测摘要：本文提供的参考设计用于实现APD 偏置电源及其电流监测。
基于MAX15031 DC-DC 转换器，该电路能够将2.7V 至11V 范围的输入电压经过DC-DC 电源转换器后得到一个70V、4mA 电源。
下面列出了参考设计的主要规格、详细的原理图(图1)以及材料清单(表1)。
设计规格与配置2.7V 至11V 较宽的输入电压范围70V 输出电压4mA 输出电流400kHz 固定开关频率-40°C至+125°C工作温度范围微型、8mm x 12mm 电路板尺寸参考设计原理图图1 所示为参考设计的原理图，输入电压范围为2.7V 至5.5V。
将CP 引脚连接到VIN、去掉电荷泵电容(C3)，该电路可接受5.5V 至11V 输入范围。
图1. MAX15031 升压转换器原理图，FSW = 400kHz (固定)。
表1. 材料清单(BOM) DesignatorValueDescriptionPartFootprintManufacturerQuantityC11µF, 10VCapacitorGRM155R61A105KE150402Murata1C2, C40.1µF, 16VCapacitorsGRM155R71C104KA880402Murata2C3, C60.01µF, 25VCapacitorsGRM155R71E103KA01D0402Murata2C5, C80.1µF, 100VCapacitorsGCM21BR72A104KA37L0805Murata2C70CapacitorOpen0402Ope n1D1100V, 150mASchottky diodeBAT46W-7-FSOD-123Diodes Inc.1L14.7µHInductorME3220-472MLB3mm x3mmCoilcraft1R1348kΩResistorSMD,1%, 0.125W0402Vishay1R26.34kΩResistorSMD,1%, 0.125W0402Vishay1R3, R610kΩResistorsSMD,1%, 0.125W0402Vishay2R4100ΩResistorSMD,1%, 0.125W0402Vishay1R53.16kΩResistorSMD,1%, 0.125W0402Vishay1U1MAX15031Boost converterMAX15031ATE+16-TQFN- EPMaxim1 表示本设计性能的波形图图2 和图3 给出了图1 所示电路的工作性。
《2024年高速DP-QPSK相干光通信系统的研究》范文
《高速DP-QPSK相干光通信系统的研究》篇一一、引言随着信息技术的飞速发展，人们对高速、大容量的光通信系统的需求日益增长。
数字相干光通信技术以其高效率、高带宽利用率和抗干扰能力强等优势，在通信领域得到了广泛的应用。
其中，DP-QPSK（双偏振正交相移键控）技术以其出色的性能和灵活性，在高速光通信系统中扮演着重要角色。
本文将围绕高速DP-QPSK相干光通信系统展开研究，深入探讨其原理、性能及优势。
二、DP-QPSK相干光通信系统原理DP-QPSK相干光通信系统是一种基于偏振复用和相移键控技术的光通信系统。
该系统通过将两个相互正交的偏振态上的信号进行调制，实现了信号容量的倍增。
同时，通过相移键控技术，将信息编码为四个不同的相移状态，从而提高了系统的传输效率。
在DP-QPSK系统中，发射端将电信号转换为光信号，然后通过光纤传输到接收端。
接收端采用相干检测技术，通过本振光源与接收到的光信号进行混频，提取出携带信息的偏振态和相位信息，从而实现信号的解调和解码。
三、系统性能及优势分析1. 高传输速率：DP-QPSK技术具有较高的频谱效率，能够实现高速数据传输。
在光纤传输中，DP-QPSK系统可以支持高达数十Gbps的传输速率，满足了大容量、高速率的光通信需求。
2. 抗干扰能力强：相干检测技术能够提取出光信号的偏振态和相位信息，具有较高的信噪比和抗干扰能力。
在光纤传输过程中，DP-QPSK系统能够有效地抵抗光纤非线性和色散等干扰因素，保证信号的传输质量。
3. 灵活性高：DP-QPSK系统支持灵活的调制格式和编码方式，可以根据实际需求进行配置和调整。
同时，该系统还支持多种网络拓扑结构，便于组建灵活的光网络。
4. 容量大：通过偏振复用技术，DP-QPSK系统能够实现在单模光纤中传输多路信号，大幅提高了光纤的传输容量。
四、实验研究与结果分析为了验证DP-QPSK相干光通信系统的性能，我们进行了实验研究。
实验中，我们搭建了DP-QPSK相干光通信系统实验平台，采用高速调制器和相干检测器等关键器件，实现了高速、大容量的光信号传输。
雪崩光电二极管
雪崩光电二极管（APD）1. 简介雪崩光电二极管（Avalanche Photodiode，简称APD）是一种特殊类型的光电二极管，通过利用光电效应将光能转化为电能。
与常规光电二极管相比，APD具有更高的增益和更低的噪声特性，使其在光通信、光电探测、光谱分析等领域中被广泛应用。
本文将介绍雪崩光电二极管的工作原理、特性以及应用领域等内容。
2. 工作原理APD的工作原理基于光电效应和雪崩效应。
光电效应：当光照射到APD的光敏区域时，光子激发了其中的电子，使其获得足够的能量越过禁带，成为自由电子。
这些自由电子在电场的作用下会向电极方向移动，产生电流。
雪崩效应：在雪崩区域，APD的结构被特别设计，使电子在电场的加速下能获得更高的能量，足够激发带负电量的离子。
这些离子再次被电场加速，撞击晶体结构，从而释放出更多的电子，形成一次雪崩放大效应。
这样，通过雪崩效应，每个光子都可以导致多个电子的释放，从而使APD具有较高的增益。
3. 特性APD具有以下几个主要特性：3.1 增益APD具有极高的增益特性，通常在100倍到1000倍以上。
这使得APD能够检测非常弱的光信号，并提供更高的信号到噪声比。
高增益也意味着APD可以克服光电二极管的缺点，如光元件的电子热噪声和放大噪声。
3.2 噪声APD的噪声水平相对较低，主要由雪崩噪声和暗电流噪声构成。
雪崩噪声是由于雪崩效应引起的电荷起伏。
暗电流噪声是与温度相关的内部电流，可以通过降低工作温度来减少。
3.3 响应速度APD的响应速度较高，可以达到几百兆赫兹的范围。
这使得APD适合于高速通信和高频率测量应用。
3.4 饱和功率APD具有饱和功率的概念，也称为最大接收功率。
这是指当光强度超过一定阈值时，APD的增益将不再增加，并导致其输出信号畸变。
因此，在设计APD应用时，需要注意光功率的控制，以避免饱和和信号畸变。
4. 应用领域APD在以下领域中得到了广泛应用：4.1 光通信APD可以提供高增益和低噪声的特性，使其成为光通信系统中常用的接收器元件。
光电倍增管和雪崩光电二极管的异同

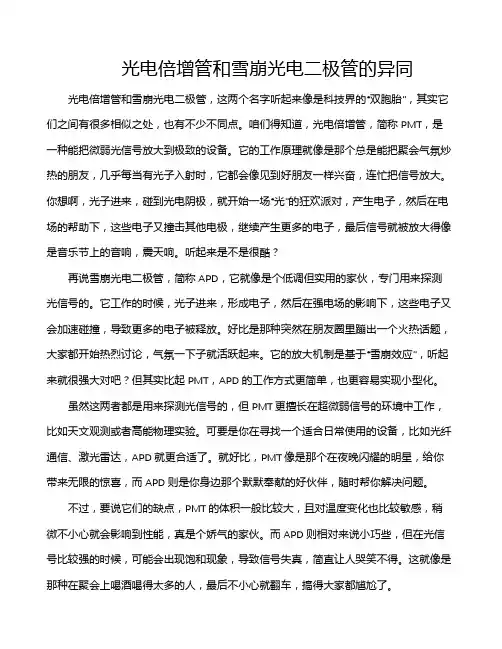

光电倍增管和雪崩光电二极管的异同光电倍增管和雪崩光电二极管，这两个名字听起来像是科技界的“双胞胎”，其实它们之间有很多相似之处，也有不少不同点。
咱们得知道，光电倍增管，简称PMT，是一种能把微弱光信号放大到极致的设备。
它的工作原理就像是那个总是能把聚会气氛炒热的朋友，几乎每当有光子入射时，它都会像见到好朋友一样兴奋，连忙把信号放大。
你想啊，光子进来，碰到光电阴极，就开始一场“光”的狂欢派对，产生电子，然后在电场的帮助下，这些电子又撞击其他电极，继续产生更多的电子，最后信号就被放大得像是音乐节上的音响，震天响。
听起来是不是很酷？再说雪崩光电二极管，简称APD，它就像是个低调但实用的家伙，专门用来探测光信号的。
它工作的时候，光子进来，形成电子，然后在强电场的影响下，这些电子又会加速碰撞，导致更多的电子被释放。
好比是那种突然在朋友圈里蹦出一个火热话题，大家都开始热烈讨论，气氛一下子就活跃起来。
它的放大机制是基于“雪崩效应”，听起来就很强大对吧？但其实比起PMT，APD的工作方式更简单，也更容易实现小型化。
虽然这两者都是用来探测光信号的，但PMT更擅长在超微弱信号的环境中工作，比如天文观测或者高能物理实验。
可要是你在寻找一个适合日常使用的设备，比如光纤通信、激光雷达，APD就更合适了。
就好比，PMT像是那个在夜晚闪耀的明星，给你带来无限的惊喜，而APD则是你身边那个默默奉献的好伙伴，随时帮你解决问题。
不过，要说它们的缺点，PMT的体积一般比较大，且对温度变化也比较敏感，稍微不小心就会影响到性能，真是个娇气的家伙。
而APD则相对来说小巧些，但在光信号比较强的时候，可能会出现饱和现象，导致信号失真，简直让人哭笑不得。
这就像是那种在聚会上喝酒喝得太多的人，最后不小心就翻车，搞得大家都尴尬了。
咱们再看看它们的应用。
光电倍增管通常出现在需要极高灵敏度的领域，比如医学成像、核探测等，简直是个技术小精灵。
而雪崩光电二极管则多用于通信、成像等相对轻松的场合，更加适应现代生活的快节奏。
发光二极管光通信电路-概述说明以及解释
发光二极管光通信电路-概述说明以及解释1.引言1.1 概述光通信是指利用光的传输特性进行信息传输的一种通信方式。
发光二极管是光通信电路中常用的光源元件之一，通过注入电流后，发光二极管能够发出可见光或红外光。
光通信电路则是利用发光二极管发出的光信号进行信息传输。
本文将从发光二极管的原理、光通信电路的基本组成，以及发光二极管在光通信电路中的应用等方面进行介绍和分析。
通过对发光二极管光通信电路的研究，我们可以深入了解发光二极管在通信领域的优势和不足之处，并对其未来的发展进行展望。
在正文部分，我们将详细探讨发光二极管的工作原理，包括其基本结构和物理特性，以及发光二极管如何将电信号转换为光信号并进行传输。
同时，我们将介绍光通信电路的基本组成，包括接收器、放大器等元件的作用和原理，以及光纤的基本结构和特性。
此外，我们也将重点关注发光二极管在光通信电路中的应用。
通过研究发现，发光二极管具有体积小、功耗低、工作寿命长等优点，在光通信系统中发挥着重要的作用。
我们将深入探讨发光二极管在光通信中的应用领域，包括短距离通信、室内通信等，并举例说明其实际应用。
在结论部分，我们将总结发光二极管光通信电路的优势，包括其高速传输、稳定性好等特点，并探讨其在未来的发展前景。
同时，我们将提出一些改进和发展的建议，以期进一步推动发光二极管光通信电路技术的发展。
通过本文的撰写，我们希望能够为读者提供关于发光二极管光通信电路的全面了解，并为相关领域的研究和应用提供一定的参考价值。
最后，希望本文能够引发更多关于发光二极管光通信电路的深入探讨和研究。
1.2 文章结构本文将围绕"发光二极管光通信电路"展开深入研究和讨论。
文章主要分为引言、正文和结论三部分。
在引言部分，我们将概述发光二极管光通信电路的基本概念和原理，介绍其在通信领域中的重要性和应用前景。
同时，我们还会阐述本文的目的和意义，以及文章后续的结构安排。
正文部分将重点探讨发光二极管的原理、光通信电路的基本组成以及发光二极管在光通信电路中的应用。
雪崩光电二极管工作原理
雪崩光电二极管工作原理雪崩光电二极管是一种常见的半导体器件，其工作原理基于雪崩击穿效应。
本文将详细介绍雪崩光电二极管的工作原理。
雪崩光电二极管是一种光电转换器件，其主要功能是将光信号转换为电信号。
其工作原理基于雪崩击穿效应，是基于光电效应的一种光电二极管。
在雪崩光电二极管中，主要由一个PN结构组成。
PN结由P型半导体和N型半导体组成，两者之间形成一个电势垒。
当外加电压正向偏置时，电子从N区向P区扩散，空穴从P区向N区扩散。
在PN 结的空间电荷区域，会形成一个电场，这个电场可以使电子和空穴加速。
当光照射到PN结上时，光子的能量会被电子吸收，并激发电子跃迁到导带中，形成电子空穴对。
这些电子空穴对在电场的作用下会被加速，进而发生多次碰撞，并产生足够的能量，使得周围的原子被激发，电子和空穴会进一步发生碰撞，产生新的电子空穴对。
这种级联的过程被称为雪崩效应。
在雪崩光电二极管中，当光信号较弱时，雪崩效应会被抑制，此时，电流与光强成线性关系。
但当光信号较强时，雪崩效应会被激发，电流会呈非线性增加。
这是因为雪崩效应会导致电子和空穴对的数量迅速增加，形成电子和空穴的雪崩效应，使电流呈指数增加。
雪崩光电二极管在光通信、光测量等领域具有广泛应用。
其主要原因是雪崩光电二极管具有高增益、低噪声、高速度和高灵敏度等特点。
在光通信中，雪崩光电二极管可以用来接收光信号，并将其转换为电信号，以便进一步处理。
在光测量中，雪崩光电二极管可以用来测量光强度，实现光功率的测量。
此外，雪崩光电二极管还可应用于高能物理实验、光谱分析等领域。
总结起来，雪崩光电二极管是一种基于雪崩击穿效应的光电转换器件。
其工作原理是利用光电效应将光信号转换为电信号。
在雪崩光电二极管中，通过外加电压正向偏置，形成电场，当光照射到PN 结上时，电子和空穴会被加速，发生雪崩效应，产生电流。
雪崩光电二极管具有高增益、低噪声、高速度和高灵敏度等特点，广泛应用于光通信、光测量等领域。
雪崩光电二极管的原理
雪崩光电二极管的原理
雪崩光电二极管是一种基于光电效应的半导体器件，主要用于探测低强度光信号。
其原理与普通光电二极管类似，但是其探测灵敏度更高，可以探测到更微弱的光信号。
以下是相关参考内容：
- 雪崩光电二极管的工作原理：当光子被探测器吸收时，会激发出电子-空穴对。
在雪崩光电二极管中，电子-空穴对在电场的作用下会被加速，进而引起电子与晶格的碰撞，产生更多的电子-空穴对，从而形成放大效应，增强探测器的灵敏度。
- 雪崩光电二极管的特点：雪崩光电二极管具有高增益、低噪音、响应速度快等特点，适用于探测低光强度的信号，并在光通信、光子学等领域得到广泛应用。
- 雪崩光电二极管的制造工艺：雪崩光电二极管是利用半导体材料的属性与离子注入技术来制造的。
其中，离子注入技术可以改变半导体中杂质原子的浓度和种类，从而调整半导体的电性能，实现探测器的灵敏度与增益等特性。
- 雪崩光电二极管的应用场景：雪崩光电二极管可以用于光通信、医学成像、激光测距等领域的光信号检测，拥有很高的分辨率、探测精度等优点，适用于各种光电传感器和光电系统的应用场景。
砷化铟镓光电二极管
砷化铟镓光电二极管全文共四篇示例，供读者参考第一篇示例：砷化铟镓光电二极管是一种高性能光电器件，具有广泛的应用领域。
在通信、军事、医疗等领域都有着重要的作用。
本文将介绍砷化铟镓光电二极管的基本原理、制作工艺、性能特点和应用前景。
砷化铟镓光电二极管是一种半导体器件，利用砷化铟镓等化合物半导体材料制成。
砷化铟镓是一种III-V族半导体，具有优良的光电特性。
砷化铟镓光电二极管的工作原理是在PN结上加上适当的正向或反向电压，在光照射下，会产生电子空穴对，并在电场的作用下产生漂移运动，最终被透明电极收集，从而形成光电信号。
砷化铟镓光电二极管的制作工艺主要包括外延生长、光刻、腐蚀、金属化和封装等步骤。
外延生长是将砷化铟镓材料在衬底上通过分子束外延或金属有机化学气相沉积等方法生长成薄膜。
光刻是在外延层上通过掩膜、暴光和腐蚀等步骤形成器件的结构和图案。
金属化是在光刻后通过沉积金属形成电极。
封装是将器件用封装材料保护、固定和连接，以提高器件的稳定性和可靠性。
砷化铟镓光电二极管具有许多性能优势。
其光电转换效率高，响应速度快，能够快速响应光信号。
砷化铟镓材料具有较高的光吸收系数和较宽的光谱响应范围，能够在可见光和红外光区域工作。
砷化铟镓光电二极管的器件尺寸小、功耗低、性能稳定，适合集成电路制造。
砷化铟镓光电二极管在通信、军事、医疗等领域有着重要的应用前景。
在通信领域，砷化铟镓光电二极管广泛应用于光纤通信、光通信和无线通信系统，能够实现高速数据传输、远程控制和数据安全传输等功能。
在军事领域，砷化铟镓光电二极管可以用于红外夜视、激光制导、火控系统等军事装备中，提高战场的感知和定位能力。
在医疗领域，砷化铟镓光电二极管可以用于医学成像、光疗、生物诊断等应用，为医疗诊断和治疗提供技术支持。
砷化铟镓光电二极管是一种高性能的光电器件，具有广泛的应用前景。
随着科技的不断发展和进步，砷化铟镓光电二极管将在更多领域展现其优越性能，为人类社会的发展做出更大的贡献。
雪崩光电二极管响应度
雪崩光电二极管响应度雪崩光电二极管（Avalanche Photodiode，简称APD）是一种具有放大功能的光电器件，它是在普通的光电二极管（Photodiode）上增加了雪崩效应而产生的。
它不仅可以将光信号转换成电信号，而且还可以将电信号进行放大，增强光学信号的弱度，是目前应用最广泛的光检测器之一。
APD的响应度是指光辐射能够引起APD电流变化的能力，常用于APD的灵敏度的描述。
由于APD的雪崩效应，当较小的光子穿过其PN结时，在加速区会有越来越多的电子被加速形成的电子-空穴对撞击形成的新的电子-空穴对，这样就形成了雪崩效应，从而在APD的阻结方向形成了电流放大效应。
可以通过调节APD的工作电压使其在雪崩状态下，响应度会随着工作电压的升高而逐渐增加。
而当工作电压达到一定值之后，响应度会达到一个最大值，再增加电压时，响应度反而会降低，这是因为高电压引起的过高载流子密度和过高电场会增加载流子之间的复合和碰撞，从而使能量损失加大，降低响应度。
因此，为了保证APD的最佳工作状态，必须合理选择工作电压，以获得最大响应度。
除了工作电压，响应度还与APD器件的工作温度密切相关。
在一般情况下，APD的响应度随着温度的升高而下降，这是因为增温会增加载流子的复合速率，使得新鲜电子难以定向运动和扩散，从而影响了装置的响应度。
但是，在一定的工作温度范围内，APD的响应度随着温度的提高而有所增加，因为增温也会增加载流子的产生，从而增加了APD的转换效率。
总之，APD的响应度是APD器件具有灵敏度的一个关键指标，它主要受到器件工作电压和温度的影响。
在实际应用中，我们需要根据具体的需求来合理选择APD的工作电压和工作温度，以达到满足工作要求的最佳响应度。
雪崩光电二极管(APD)
雪崩光电二极管是利用PN结在高反向电压下 产生的雪崩效应来工作的一种二极管。
制造材料的选择
• 理论上，在倍增区中可采用任何半导体材料。 • 硅材料适用于对可见光和近红外线的检测，且具有较低的 倍增噪声（超额噪声）。 • 锗材料可检测波长不超过1.7µm的红外线，但倍增噪声较 大。 • InGaAs材料可检测波长超过1.6µm的红外线，且倍增噪声 低于锗材料。它一般用作异构二极管的倍增区。该材料适 用于高速光纤通信，商用产品的速度已达到10Gbit/s或更 高。 • 氮化镓二极管可用于紫外线的检测。 • HgCdTe二极管可检测红外线，波长最高可达14µm，但需 要冷却以降低暗电流。使用该二极管可获得非常低的超额 噪声。
精品结构apd3sagm型apdpn结加合适的高反向偏压使耗尽层中光生载流子受到强电场的加速作用获得足够高的动能它们与晶格碰撞电离产生新的电子一空穴对这些载流子又不断引起新的碰撞电离造成载流子的雪崩倍增得到电流增益
雪崩光电二极管 （APD）
目录
• • • • • • • 名词释义 工作原理 制造材料的选择 结构 特性参数 PIN光电二极管和APD光电二极管的比较 应用
G R pinG
式中，为量子效率。等 式意义为单位入射光功 率所产生的短路光电流 ，表征光电二极管的转 换效率。
特性参数——APD
3、过剩噪声因子F 在APD中，每个光生载流子不 会经历相同的倍增过程，具有随机 性，这将导致倍增增益的波动，这 种波动是额外的倍增噪声的主要根 源，通常用过剩噪声因子F来表征 这种倍增噪声。 x
F G
式中，x是过剩噪声指数。其 与器件所用材料和制造工艺有关。 Si-APD的x在0.3-0.5之间，Ge-APD的 x在0.8-1.0之间，InGaAs-APD的x在 0.5-0.7之间。
雪崩光电二极管介绍
其中L是电子的空间电荷区的长度，而是电子和空穴的倍增系数，该系数取决于场强、温度、掺杂浓度等因素。由于APD的增益与反向偏置和温度的关系很大，因此有必要对反向偏置电压进行控制，以保持增益的稳定。雪崩光电二极管的灵敏度高于其它半导体光电二极管。
Байду номын сангаас
为获得更高的增益（105–106），某些APD可以工作在反向电压超出击穿电压的区域。此时，必须对APD的信号电流加以限制并迅速将其清为零，为此可采用各种主动或被动的电流清零技术。这种高增益的工作方式称为Geiger方式，它特别适用于对单个光子的检测，只要暗计数率足够低。
材料
理论上，在倍增区中可采用任何半导体材料：
硅材料适用于对可见光和近红外线的检测，且具有较低的倍增噪声（超额噪声）。
锗(Ge)材料可检测波长不超过1.7μm的红外线，但倍增噪声较大。
InGaAs材料可检测波长超过1.6μm的红外线，且倍增噪声低于锗材料。它一般用作异构(heterostructure)二极管的倍增区。该材料适用于高速光纤通信，商用产品的速度已达到10Gbit/s或更高。
APD主要用于激光测距机和长距离光纤通信，此外也开始被用于正电子断层摄影和粒子物理等领域 [1]。APD阵列也已被商业化。
APD的用途取决于许多性能指标。主要的几个性能指标为量子效率（表示APD吸收入射光子并产生原始载流子的效率）和总漏电流（为暗电流、光电流与噪声之和）。暗电噪声包括串联和并联噪声，其中串联噪声为霰弹噪声，它大致正比于APD的电容，而并联噪声则与APD的体暗电流和表面暗电流的波动有关。此外，还存在用噪声系数F表示的超额噪声，它是随机的APD倍增过程中所固有的统计噪声。
雪崩光电二极管维基百科，自由的百科全书跳转到： 导航、 搜索 雪崩光电二极管(APD)(又称累崩光电二极管或崩溃光二极体)是一种半导体光检测器，其原理类似于光电倍增管。在加上一个较高的反向偏置电压后（在硅材料中一般为100-200 V），利用电离碰撞（雪崩击穿）效应，可在APD中获得一个大约100的内部电流增益。某些硅APD采用了不同于传统APD的掺杂等技术，允许加上更高的电压(>1500 V)而不致击穿，从而可获得更大的增益(>1000)。一般来说，反向电压越高，增益就越大。APD倍增因子M的计算公式很多，一个常用的公式为
