Protel98电路仿真的基本步骤
protel 99se仿真教程-入门篇
[原创]protel99se仿真教程之入门篇如何建立protel仿真文件Protel99se仿真教程之入门篇如何建立protel仿真文件首先，打开protel99se后新建一个DDB文件，名字随意，保存在哪也随意然后，新建一个SCH文件打开之后，按ADD/REMOVE添加仿真库文件，在你的protel安装目录之下选择SIM.DDB，再按ADDOK，仿真库已经全部加载到程序之中下边以一个最简单的例子，直流12V电源与一个10欧的电阻的放电回路的仿真为例。
找到simulation symbols.lib文件下的res，这个就是表示电阻，按PLACE在元件放置区随便放下去之后双击它，修改它的名字与阻值，例子为R1和10欧接着，放置12V的电源，点菜单栏的simulate，下的sources，点+12Volts DC放下后，修改V？为V1，接着连线与放置地网络按键盘V然后B然后W调出画图工具栏按第一个按键为连线工具，把电源和电阻联上再按地线工具给电路加上地线，没有地的话仿真是无法正常仿真的OK，到此，一个仿真文件已经建好了手有点冷，休息一下喝杯水再来哈。
接下来，教你如何仿真及查看仿真波形按下Simulate下的Run好戏开始啰.........waveforms下为可以查看的波形参数，右边的窗口为某个点的波形下边把负载的情况波形调出来，按R1(P)后点show带*号的则会在右边窗口放大出来。
然后比如想看电阻所消耗的功率是多少，则先按ri(P)后按view下的single由波形可得出电阻上的消耗功率为14.4WOK，第一讲到这里。
继续开讲，下边以一个三极管的共发射极放大电路为例，仿真一下三极管的放大先调出两个常用工具栏，V->B->P回车，调出电源工具栏V->B->W调出画线工具栏。
以2N5551三极管为例子，先找到它再按PLACE放电阻和联线，修改标号和阻值等，用到的工具在图中有用红框框圈出放置网络标号IN和OUT方便仿真时查看波形，放置1KHZ的正弦波信号发源之后就可以开始仿真啦....饿了，开饭，饭后继续。

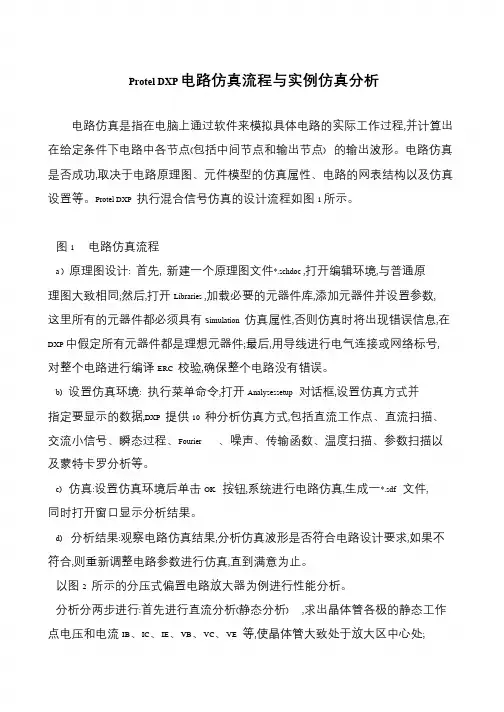

Protel DXP电路仿真流程与实例仿真分析
Protel DXP 电路仿真流程与实例仿真分析电路仿真是指在电脑上通过软件来模拟具体电路的实际工作过程,并计算出在给定条件下电路中各节点(包括中间节点和输出节点) 的输出波形。
电路仿真是否成功,取决于电路原理图、元件模型的仿真属性、电路的网表结构以及仿真设置等。
Protel DXP 执行混合信号仿真的设计流程如图1 所示。
图1 电路仿真流程a ) 原理图设计: 首先, 新建一个原理图文件*.schdoc ,打开编辑环境,与普通原理图大致相同;然后,打开Libraries ,加载必要的元器件库,添加元器件并设置参数, 这里所有的元器件都必须具有Simulation 仿真属性,否则仿真时将出现错误信息,在DXP 中假定所有元器件都是理想元器件;最后,用导线进行电气连接或网络标号,对整个电路进行编译ERC 校验,确保整个电路没有错误。
b) 设置仿真环境: 执行菜单命令,打开Analysessetup 对话框,设置仿真方式并指定要显示的数据,DXP 提供10 种分析仿真方式,包括直流工作点、直流扫描、交流小信号、瞬态过程、Fourier 、噪声、传输函数、温度扫描、参数扫描以及蒙特卡罗分析等。
c) 仿真:设置仿真环境后单击OK 按钮,系统进行电路仿真,生成一*.sdf 文件, 同时打开窗口显示分析结果。
d) 分析结果:观察电路仿真结果,分析仿真波形是否符合电路设计要求,如果不符合,则重新调整电路参数进行仿真,直到满意为止。
以图2 所示的分压式偏置电路放大器为例进行性能分析。
分析分两步进行:首先进行直流分析(静态分析) ,求出晶体管各极的静态工作点电压和电流IB、IC、IE、VB、VC、VE 等,使晶体管大致处于放大区中心处;。
电路仿真的基本流程
电路仿真的基本流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!**电路仿真的基本流程**一、前期准备阶段。
在开始电路仿真之前，需要进行充分的准备工作。
以实例说明进行电路仿真的详细步骤及注意事项
以实例说明进行电路仿真的详细步骤及注意事项电路仿真是指利用计算机软件对电路进行模拟，以评估其性能和功能。
下面将详细介绍电路仿真的步骤及注意事项。
步骤一：准备工作在进行电路仿真前，需要明确仿真的目标和要求，了解原理电路的参数、器件特性和功能。
此外，还需要准备计算机和电路仿真软件，并确保软件具备完成仿真所需的功能。
步骤二：绘制电路图利用电路仿真软件绘制原理电路的拓扑结构，包括各个器件的连接方式和元件之间的连接关系。
步骤三：设置参数根据仿真目的和要求，设置电路中各个器件的参数，例如电阻、电容、电感等的数值，以及电压和电流源的数值和类型。
步骤四：添加信号源在绘制的电路图上添加输入信号，可以是一条电压源或电流源，以模拟特定信号对电路的影响。
步骤五：运行仿真设置仿真的起止时间和步长等参数，并开始运行电路仿真软件。
软件将自动对电路进行仿真计算，获得电路在不同时间点上各个节点的电压和电流数值。
步骤六：结果分析分析仿真结果，查看电路在仿真过程中的动态响应和稳态特性。
可以对仿真结果进行波形显示、功率谱分析、频率响应分析等，以评估电路的性能和功能是否满足要求。
注意事项：1. 选择合适的仿真软件：根据电路的复杂性和仿真要求，选择合适的仿真软件。
一些常用的仿真软件包括SPICE、Multisim、PSPICE等。
2.模型的准确性：选择合适的元件模型进行仿真，确保模型能够准确地描述实际器件的特性和行为。
3.参数设置的准确性：在进行仿真前，需要对电路中各个器件的参数进行准确的设置。
参数设置错误可能导致仿真结果与实际情况不一致。
4.正确的初始条件：仿真前，需要注意设置电路初始条件，包括电容的初始电压、电感的初始电流等。
不正确的初始条件可能会导致仿真结果不准确。
5.控制仿真时间和步长：根据仿真目的和要求，选择合适的仿真时间和步长。
时间太短可能无法观察到电路的稳态特性，步长太大可能导致仿真结果不准确。
6.结果的合理解读：分析仿真结果时，需要注意结果的合理解读。
ProtelDXP电路仿真
复位电路
3 VVSIN n i t u o U1ALF353P 2 -15V 1 VEE A VEE VCC 84 23 1 5 1V 2 0.22uFCCap VCC 2 K 5RRes1 1 0.474uFCCap 1 K 5RRes1 n i
电路仿真步骤应用实例
电容充放电电路
v1
10V V1 VSRC
电阻、电容和电感等元器件要给出正确的参数。并注意 填写正确的单位。
仿真分立元件
➢电容
（a）无极性电容（b）有极性电容 (c)半导体电容
定值电容：无极性和有极性电容主要设置参数
✓设置电容值和电容两端的起始电压值
半导体电容
✓半导体电阻：由电容值、长度、宽度和电路初始工作时 半导体电容两端的电压决定
要给出正确的参数，并注意填写正确的单位。
➢.IC即Initial Condition（初始条件）。 ✓作用：为仿真原理图的瞬态分析设置初始条件，仿 真器根据设置的初始条件进行具体的仿真分析。
定义元件属性设置
➢初始条件设置
✓在瞬态分析中，设置了参数“Use Initial Conditions”和IC， 瞬态分析就先不进行直流工作点的分析，因而应在IC中设定 各点的直流电压。 ✓如果瞬态分析中没有设置参数“Use Initial Conditions”，那 么在瞬态分析前计算直流偏置（初始瞬态）解。这时IC设置 中指定的节点电压仅当做求解直流工作点时相应的节点的初 始值。
✓电压脉冲源VPULSE和电流脉冲源IPULSE。
✓分段线性源：通过设置不同时刻的电压或电流，产 生仿真电路需要的任意波形的电压或电流激励源。
✓分段线性电压源VPWL和分段线性电流源IPWL。
➢仿真信号源
Protel电路板仿真设计实验

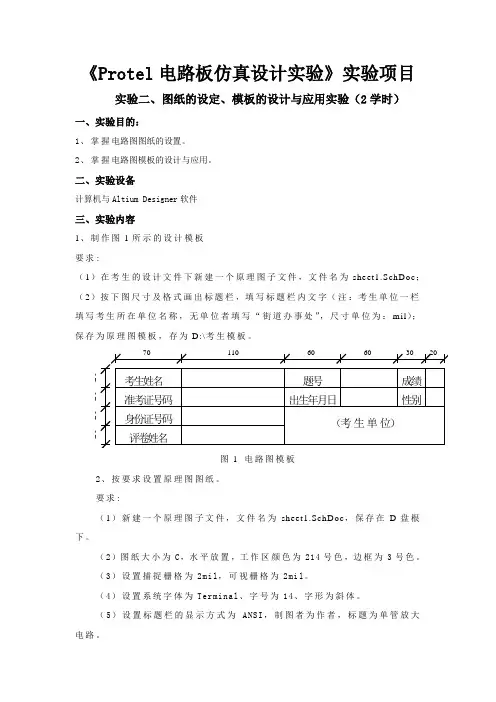

《Protel 电路板仿真设计实验》实验项目实验二、图纸的设定、模板的设计与应用实验（2学时）一、实验目的：1、掌握电路图图纸的设置。
2、掌握电路图模板的设计与应用。
二、实验设备计算机与Altium Designer 软件三、实验内容1、制作图1所示的设计模板 要求:（1）在考生的设计文件下新建一个原理图子文件，文件名为sheet1.SchDoc ； （2）按下图尺寸及格式画出标题栏，填写标题栏内文字（注：考生单位一栏填写考生所在单位名称，无单位者填写“街道办事处”，尺寸单位为：mil ）；保存为原理图模板，存为D:\考生模板。
考生姓名准考证号码身份证号码评卷姓名题号出生年月日成绩性别202020207011060603020（考 生 单 位）图1 电路图模板2、按要求设置原理图图纸。
要求:（1）新建一个原理图子文件，文件名为sheet1.SchDoc ，保存在D 盘根下。
（2）图纸大小为C ，水平放置，工作区颜色为214号色，边框为3号色。
（3）设置捕捉栅格为2mil ，可视栅格为2mil 。
（4）设置系统字体为Terminal 、字号为14、字形为斜体。
（5）设置标题栏的显示方式为ANSI ，制图者为作者，标题为单管放大电路。
四、实验步骤1、（1）启动Altium Designer 6，新建文件“sheet1.SchDoc”，进入原理图编辑界面。
（2）选择“设计”菜单下的“文档选项”命令，在弹出的对话框中“图纸选项”的“选项”中的标题栏前的钩取消。
（3）在文档选项对话框“图纸选项”的“栅格”中，将“捕捉”选项和可视选项都设为10mil，单击确定按钮。
（4）根据题目要求，利用实用工具栏中的“直线”画出线框。
（5）利用实用工具栏中的“字符串”在线框中相应位置填写相应文字。
（6）单击“文件”菜单“另存为”命令，在保存类型中选择“*.SchDot”该项，文件名中填写“考生模板”保存在D盘根下。
2、（1）启动Altium Designer 6，新建文件“sheet1.SchDoc”，进入原理图编辑界面；单击“设计”菜单下的“模板”下的“调入模板”命令，选择原理图图纸C模板；单击“文件”菜单下的“存为”命令保存在D盘下。
Protel99SE教程第10章电路仿真
在放置过程中按 Tab键，或放置完后双击该元器件弹出
属性对话框，进行参数设置。
Protel99SE教程第10章电路仿真
3
图10.1 仿真库中的电阻类型
Protel99SE教程第10章电路仿真
4
9.2.2 电容
在库Simulation Symbols.Lib中，包含了如下 的电容：
CAP： 定值无极性电容；
2
10.2 SIM 99仿真库中的主要元件
在SIM99的仿真元件库中，包含了如下一些主要的仿 真元器件。
10.2.1 电阻
在库Simulation Symbols.lib中，包含了如下的电阻器：
❖ RES： 固定电阻：
❖ RES2： 半导体电阻；
❖ POT2： 电位器；
❖ RES4： 变电阻。
上述符号代表了一般的电阻类型，如图10.1所示。
10
10.2.7 MOS场效应晶体管
MOS场效应晶体管是现代集成电路中最常用 的元器件。SIM 99提供了四种MOXFET模型，它 们的伏安特性公式各不相同，但它们基于的物理 模型是相同的。
在库Mosfet.lib中，包含了数目巨大的以工业 标准部位数命名的MOS场效应晶体管。如图10.6 所示，该图简单列出了库中包含的MOS场 效应晶 体管。
RP：可选项，一次侧阻抗； RS：可选项，二次侧阻抗。
Protel99SE教程第10章电路仿真
17
10.2.12 TTL和CMOS数字电路元器件
库74XX.lib包含了74XX系列的TTL逻辑 元件；库Cmos.lib包含了4000系列的CMOS 逻辑元件。设计者可把上述元件库包含的 数字电路元器件用到所设计的仿真图中。
Inductor： 线圈电感。
电子线路CADProtel 99SE第4章 原理图仿真
4.1 4.2 SIM 仿真库中的主要元器件 SIM 仿真库中的激励源
4.3
4.4
仿真设置
运行电路仿真
在 Protel 99 SE 中执行仿真，只需简单地从仿真 用元件库中放置所需的元件，连接好原理图，加上激 励源，然后单击仿真按钮即可自动开始。作为一个真 正的混合信号仿真器， SIM 集成了连续的模拟信号和 离散的数字信号,可以同时观察复杂的模拟信号和数字 信号波形，以及得到电路性能的全部波形。仿真可以 很容易地从综合菜单、对话框和工具条中方便的设置 和运行。也可在设计管理器环境中直接调用和编辑各
对结型场效应管的属性对话框可如下设置：
Designator 结型场效应管名称（如 Q1）。 Area 可选项，该属性定义了所定义的模型的并行器件数。 Off 可选项，在直流工作点分析中使终止电压为零。 IC 可选项，表初始条件，即通过三极管的初始电压值。 该项仅在仿真分析工具傅里叶变换中的使用初始条件被选 中后才有效。 Temp 可选项，元件工作温度，以摄氏度为单位。缺省 时为27℃。
对二极管的属性对话框可如下设置：
Designator 二极管名称（如D1）。 Area 可选项，该属性定义了所定义的模型的并行器件数。
Off 可选项，在直流工作点分析中使二极管电压为零。 IC 可选项，表初始条件，即通过二极管的初始电压值。
该项仅在仿真分析工具傅里叶变换中的使用初始条件被选
中后，才有效。 Temp 可选项，元件工作温度，以摄氏度为单位 , 缺省时
W 可选项，沟道宽度，单位为米（m）。
AD 可选项，漏区面积，单位为平方米（m2）。 AS 可选项，源区面积，单位为平方米（m2）。
PD 可选项，漏区周长，单位为米（m）。
protel试题集全部答案
Protel试题集--- 填空题1，软件环境要求运行在Windows 98/2000/NT或者（）操作系统下。
硬件环境要求P166CPU/RAM32MB/HD剩余400MB以上，显示分辨率为（）.2，ProtelDXP主要由原理图设计模块（Schematic模块），印制电路板设计模块（PCB设计模块），（）模块和（）模块组成。
3，文件管理，Protel DXP的各菜单主要是进行各种文件命令操作，设置视图的显示方式以及编辑操作。
系统包括File,Edit, （）, （）和Help 共5个下拉菜单。
4，ProtelDXP提供了一系列的工具来管理多个用户同时操作项目数据库。
每个数据库默认时都带有设计工作组（Design Team）,其中包括Members,Permissions,Sessions3个部分。
Members自带两个成员：系统管理员（Admin）和（）。
系统管理员可以进行修改密码，增加（），删除设计成员，修改权限等操作。
5，ProtelDXP主窗口主要由标题栏，菜单栏，工具栏，设计窗口，（），（），状态栏以及命令指示栏等部分组成。
6，原理图设计窗口顶部为主菜单和主工具栏，左部为设计管理器（Design Manager），右边大部分区域为（），底部为状态栏和命令栏，中间几个浮动窗口为常用工具。
除（）外，上述各部件均可根据需要打开或关闭。
7，图纸方向:设置图纸是纵向和横向。
通常情况下，在（）时设为横向，在（）时设为纵向。
8，网格设置。
ProtelDXP提供了（）和（）两种不同的网状的网格。
9，执行菜单命令“Design\Options”，在弹出的“Document options”对话框中选择“Organization”选项卡中，可以分别填写设计单位（），单位地址，图纸编号及图纸的总数，文件的（）以及版本号或日期等。
10，原理图设计工具包括画总线、画总线进出点、（）、放置节点、放置电源、（）、放置网络名称、放置输入/输出点、放置电路方框图、放置电路方框进出点等内容。
PROTEL 98教程_部分7
返回总目录如果要在电路图上画一些不具有电气含义的图形时，就必须使用画图工具栏（D r a w i n g T o o l s）。
单击画图工具栏上图标可以完成画直线﹑画多边形﹑画椭圆弧线﹑画曲线﹑写文字﹑设置文本框﹑画实心矩形﹑画椭圆﹑画圆饼图﹑粘贴图片和数组式粘贴复制图元的操作。
前面讲过的画原理图工具栏（Wiring Tools）是用来绘制具有电气含义的图元的工具，它能完成连接导线﹑放置总线﹑放置I/O端口等图元。
在这里介绍的画图工具栏所绘制的图元如直线﹑矩形﹑椭圆等都不具有电气含义，它们只1用户在原理图上加入各线路点的波形和参数，在调试电路时就很容易知道出错处。
一般的用户都是在绘制好的原理图上添加波形和参数。
我们为了方便，新建一张原理图，在该原理图上来绘制图形。
2在原理图上绘制不具有电气含义的图形时，就要使用画图工具栏，如下图所示。
使用该工具栏无论画直线﹑矩形等都比较方便，可与一般的绘图程序相媲美。
如果用户的画图工具栏处于关闭状态，就把它打开。
3作为一个例子，我们所绘制的波形如下图所示。
在该图形中，坐标轴及其坐标轴箭头由实线组成，幅度的限制线由两条虚线组成，波形由几条贝塞尔曲线组成，而坐标轴的名称和幅度的标注均为放置的文字。
例解绘制图形使用画图工具来绘制一个图形例解是用来装饰原理图，使之更加美观﹑易读。
在步骤5中弹出的对话框中的参数说明如下：（1）Line Width ：线条的宽带。
它有四种选择，分别是最小（Smallest ）﹑小（Small ）﹑中（Medium ）和大（Large ）。
（2）Line Style ：线条的形状。
一共有三种线型可以选择，分别是实线（Solid ）﹑短划线（Desh -ed ）和虚线（Dotted ）。
（3）Sele-cting ：如果选中该选项，画完线条后，此线会自动成为被选择的状态。
（4）Co -lor ：线条的颜色。
5 接着我们要绘制两条虚线。
在处于画直线命令的状态下，单击Tab 键，弹出“更改线条属性”对话框。
Protel98电路仿真的基本步骤
Protel98电路仿真的基本步骤Protel98电路仿真的基本步骤黄康才以基本放⼤器的时域(暂态)分析为例1、添加仿真元件库本例添加的仿真元件库路径在：\Client98\Sch\Library\Symbols.lib2、放置仿真元器件⽅法和绘制Sch原理图⼀样3、放置电源或信号源⽅法1：⽤菜单Simulate\Source下的命令⽅法2：⽤仿真电源⼯具条中的命令(执⾏菜单命令View\Toolbars\Simution Sources命令来切换) 。
本例⽤+12V的电源和10K、1mV的正弦信号。
4、设置节点⽅法1、⽤Place\Net Label命令；⽅法2、⽤画线⼯具条中的Net命令(执⾏菜单命令View\Toolbars\Wrings Tools命令来切换)。
最好，电路如下：5、启动仿真本例进⾏时域(暂态)模拟，所以执⾏Simulate\Setup Simulator\Transient 命令，即6、进⾏仿真设置。
在上⼀步骤中弹出“时域分析对话框”：其中：Duration(s):指时域分析结果显⽰的时间长度。
⼀般显⽰信号三、四个周期的波形⽐较合适。
Display(s):指相邻显⽰点的时间间隔。
Start(s):显⽰起始时间，缺省为0。
Run:单击该按钮，程序开始进⾏时域分析。
最后得到仿真结果：如何设置直流仿真激励源黄康才引⾔：Protel98可在原理图的基础上进⾏模拟。
模拟前要在进⾏模拟的原理图上放置激励源。
直流仿真电源⽤于产⽣直流电压和电流。
包括VSRC（直流电压）仿真电源和ISRC（直流电流）（如图1所⽰）。
图1如图3中，模拟激励源⼯具栏提供了四种电压的直流源，它们分别是+12V、 -12V、+5V和-5V四种，这四种是最常⽤到的直流激励源。
如果你所放置的直流源的幅度与这些不同，可在属性对话框中修改。
例题：在原理图上放置⼀个名称为VCC的+5V直流源。
重点：属性的设置。
过程：1、新建⼀个SCH⽂件。
protell99 使用教程和操作
一原理图知识点1 放置原理图符号以及属性设置2 连线，放置网路标号，放置电源3 电气检查以及生产网路表4 添加原理图符号库操作演示1 建立一个设计文件File / New图 1 新建设计文件图2 命名◆在Database File Name 后面输入设计文件名称，不要更改文件后缀.ddb图3 保存◆点击Browse 选择文件保存路径。
注意：一个设计项目最好单独建立一个文件夹，此文件夹用来放置此项目设计的全部文件。
一定要记住文件保存路径。
不要采用软件的默认路径。
图4 保存路径图5◆保存之后出现图5界面，双击第三个图标。
以后建立原理图，PCB 等文件都要放在第三个图标内。
图6◆在空白处，右击鼠标，选择New，出现图7图7 新建原理图◆新建原理图选择Schematic Document ，之后单击OK图8双击sheet1.sch 即可打开原理图进行原理图设计。
◆给原理图文件重新命名。
在文件图标上右击。
在出现菜单中选择Rename 如图9图9 重新命名原理图文件图102 添加库，放置原理图符号及其属性设置1)添加原理图符号库◆在右侧栏中点击Add/Remove图11◆找到要添加库文件，选中之后，点击ADD，然后点击OK，如下图12 图13图14图152）放置器件符号在右侧的Libraries 里选择合适器件放置电阻RES2找到RES2 双击左键或者点击Ｐlace ，移动鼠标将器件符号放到合适位置，连续单击左键会放置若干个电阻，假如不再放置电阻，则鼠标右击即可。
如下图图16图17其他器件符号放置与此相同。
3）属性设置原理图符号放置之后，需要对其属性设置。
例如电阻阻值等其他参数。
双击原理图中一电阻。
出现图18图18 属性设置说明：Lib Ref ——原理图符号名Footorint——封装Desianat——元件编号Part ——元件参数如电阻大小示例如下图193 画原理图原理图放大缩小PageUp PageDown1）符号移动在要移动符号上单击鼠标，拖拽可以移动符号。
以实例说明进行电路仿真的详细步骤及注意事项
以实例说明进行电路仿真的详细步骤及注意事项进行电路仿真是电子工程学习和设计过程中常用的工具之一，它可以帮助工程师评估电路的性能，优化设计，并验证电路的可行性。
下面是进行电路仿真的详细步骤以及一些注意事项。
步骤1：定义电路首先，我们需要定义电路的拓扑结构和元件的参数。
这可以通过使用电路设计软件（如Cadence，Multisim等）来完成。
在这一步中，我们需要根据设计需求选择合适的元件并将其添加到设计环境中。
例如，如果我们要设计一个简单的放大器电路，我们需要添加一个放大器元件（如运算放大器）以及其他所需的被动元件（如电阻、电容等）。
步骤2：布局和连线在绘制电路之前，我们首先需要了解元件之间的正确连接。
这可以通过元件数据手册、电路原理图等方法来确定。
然后，我们可以在设计环境中布置各个元件，并使用导线来连接它们。
这一步可以帮助我们确定元件之间的关系，并为下一步的仿真做准备。
步骤3：设置仿真参数在进行仿真之前，我们需要为仿真设置参数。
这包括仿真的时间范围、仿真步长、仿真类型（如时域仿真、频域仿真等）以及其他相关参数。
通过选择合适的参数，我们可以获得所需的仿真结果。
步骤4：运行仿真一旦设置好参数，我们就可以运行仿真了。
仿真软件将根据所定义的电路和参数来模拟电路行为，并生成仿真结果。
这些结果可以是电流、电压、功率等的时间-域波形，或者是频谱分析结果。
步骤5：分析仿真结果在仿真运行结束后，我们需要对仿真结果进行分析。
这包括对电流、电压波形的观察，对频谱分析的评估等。
通过分析仿真结果，我们可以评估电路设计的性能，并进行优化。
步骤6：优化设计在对仿真结果进行分析后，我们可以确定电路设计的不足之处，并进行优化。
这可能涉及更改元件的参数值、改变电路结构等。
通过反复进行仿真和优化，我们可以逐步改进电路设计，直到满足所需的性能要求。
步骤7：再次运行仿真一旦进行了设计优化，我们需要再次运行仿真来验证优化后的设计。
这可以帮助我们确认设计的改进是否有效，并确定电路是否满足设计要求。
电子工程制图填空判断选择题
Protel试题集--- 填空题1，软件环境要求运行在Windows 98/2000/NT或者（）操作系统下。
硬件环境要求P166CPU/RAM32MB/HD剩余400MB以上，显示分辨率为（）.2，ProtelDXP主要由原理图设计模块（Schematic模块），印制电路板设计模块（PCB设计模块），（）模块和（）模块组成。
3，文件管理，Protel DXP的各菜单主要是进行各种文件命令操作，设置视图的显示方式以及编辑操作。
系统包括File,Edit, （）, （）和Help共5个下拉菜单。
4，ProtelDXP提供了一系列的工具来管理多个用户同时操作项目数据库。
每个数据库默认时都带有设计工作组（Design Team）,其中包括Members,Permissions,Sessions3个部分。
Members 自带两个成员：系统管理员（Admin）和（）。
系统管理员可以进行修改密码，增加（），删除设计成员，修改权限等操作。
5，ProtelDXP主窗口主要由标题栏，菜单栏，工具栏，设计窗口，（），（），状态栏以及命令指示栏等部分组成。
6，原理图设计窗口顶部为主菜单和主工具栏，左部为设计管理器（Design Manager），右边大部分区域为（），底部为状态栏和命令栏，中间几个浮动窗口为常用工具。
除（）外，上述各部件均可根据需要打开或关闭。
7，图纸方向:设置图纸是纵向和横向。
通常情况下，在（）时设为横向，在（）时设为纵向。
8，网格设置。
ProtelDXP提供了（）和（）两种不同的网状的网格。
9，执行菜单命令“Design\Options”，在弹出的“Document options”对话框中选择“Organization”选项卡中，可以分别填写设计单位（），单位地址，图纸编号及图纸的总数，文件的（）以及版本号或日期等。
10，原理图设计工具包括画总线、画总线进出点、（）、放置节点、放置电源、（）、放置网络名称、放置输入/输出点、放置电路方框图、放置电路方框进出点等内容。
Protel-99-SE电路设计与仿真教程PPT课件
.
51
2.5.4元件的剪贴 2.5.5元件的删除 2.5.6元件的排列与对齐 2.5.7阵列式粘贴 2.5.8元件属性的编辑
• Protel 99 SE提供了一个集成的设计工作环境， 根据Protel 99 SE的“客户/服务器”框架体系。 在Protel 99 SE中，用户必须首先创建一个类型 为.ddb的数据库，称为项目数据库。用户以后 所有的设计文件都存储在这个数据库中。
• 用户创建项目数据库非常简单，只需 点“File” “New”项，就会弹出如图所示的对 话框。
七段数码显示 管
.
N-沟道结型场效 应管 仪表
扩音器，麦克风
扩音器，麦克风2
N-双重场效应管
金属氧化物半导 体场效应晶体管
47
交流电动机 伺服电动机 步进电动机
与非门 氖管 或非门
.
非门
npn双向交流开关
感光三极管
运算放大器
光隔离器
光电隔离开关(发光二 极管+三端可控制硅型)
48
或门 听筒塞孔
立体声听筒塞孔
.
61
2.7.8制作电路的I/O端口
• 当两个电路有某一个地方是相连的时候， 我们可以采用前面所讲的网络标号的方 法，同时我们还可以用I/O端口的方法。 使某些I/O端口具有相同的名称，这样就 可以将它们视为同一网络或者认为它们 在电气上是相连的。
.
62
第3章 原理图设计进阶
.
63
3.1层次原理图的设计
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Protel98电路仿真的基本步骤黄康才以基本放大器的时域(暂态)分析为例1、添加仿真元件库本例添加的仿真元件库路径在：\Client98\Sch\Library\Symbols.lib2、放置仿真元器件方法和绘制Sch原理图一样3、放置电源或信号源方法1：用菜单Simulate\Source下的命令执行菜单命令(方法2：用仿真电源工具条中的命令、10K+12V的电源和View\Toolbars\Simution Sources命令来切换) 。
本例用1mV的正弦信号。
4、设置节点命令；1方法、用Place\Net Label执行菜单命令(、用画线工具条中的Net命令2方法 )。
命令来切换View\Toolbars\Wrings Tools最好，电路如下：5、启动仿真本例进行时域(暂态)模拟，所以执行Simulate\Setup Simulator\Transient 命令，即6、进行仿真设置。
在上一步骤中弹出“时域分析对话框”：其中：Duration(s):指时域分析结果显示的时间长度。
一般显示信号三、四个周期的波形比较合适。
Display(s):指相邻显示点的时间间隔。
Start(s):显示起始时间，缺省为0。
Run:单击该按钮，程序开始进行时域分析。
最后得到仿真结果：如何设置直流仿真激励源黄康才引言：Protel98可在原理图的基础上进行模拟。
模拟前要在进行模拟的原理图上放置激励源。
直流仿真电源用于产生直流电压和电流。
包括VSRC（直流电压）仿真电源和ISRC（直流电流）（如图1所示）。
图1如图3中，模拟激励源工具栏提供了四种电压的直流源，它们分别是+12V、 -12V、+5V和-5V四种，这四种是最常用到的直流激励源。
如果你所放置的直流源的幅度与这些不同，可在属性对话框中修改。
例题：在原理图上放置一个名称为VCC的+5V直流源。
重点：属性的设置。
过程：1、新建一个SCH文件。
2、在新建的原理图上放置一个+5V的直流源。
方法1：用菜单Simulate\Source\+5 Volts DC 命令：图2方法2：用仿真电源工具条图3中的命令(执行菜单命令View\Toolbars\Simution Sources命令来切换) 。
单击+5V工具栏上的图标。
，Designator3、打开“直流源属性”对话框，将其中的设置成VCC图4即放置直流源的名称为VCC。
4、放置电源/接地符号放置了直流源后，还要在直流源两端放置适当的电源/接地符号，如下图所示：图5注意：上端电源符号的网络名为VCC，下端为GND。
小结：放置直流源的方法很简单：将模拟激励源工具栏打开后，单击上面的直流源符号，接着进行直流源的设置，即可在原理图上放置所设置的直流源。
最后为放置的直流源加上相应的电源和接地符号即可。
．：“直流源属性”对话框中的各个项目说明标签参数含义该激励源在元件库中的序号Lib Ref Footprint激励源的印刷封装Attribute(VCC)Designator激励源的名称Part Type元件类型，可以不修改（如）12）VDC直流源的直流电压（）或者电流大小（A，典型值为Part Field 1-8AC1如果要作小信号分析交流分析，则它不能为0小信号电压的相位AC Phase6图如何设置交流仿真电源黄康才引言：交流仿真电源用于产生交流电压和电流。
包括VSIN（交流电压）仿真电源和ISIN（交流电流）（如图1所示）。
图1用户在模拟时可能需要一个正弦信号，比如要使用一个2K的正弦信号来模拟语音。
在“模拟激励源”工具栏中提供了四种频率的交流源，它们分别是1K、10K、100K和1M四种（如图3中），这四种是最常用到的交流激励源。
如果你所放置的交流源的频率与这些不同，可在属性对话框中修改。
例题：在原理图上放置一个名称为Var的频率为10K交流源。
重点：属性的设置。
过程：1、新建一个SCH文件。
2、在新建的原理图上放置一个10K的交流源。
方法1：用菜单Simulate\Source\+5 Volts DC 命令：图2方法2：用仿真电源工具条图3中的命令(执行菜单命令View\Toolbars\Simution Sources命令来切换) 。
单击工具栏上的图标。
3、打开“交流源属性”对话框，将其中的Designator设置成Vac，图4即放置直流源的名称为Vac。
4、放置网络标号和接地符号放置了交流源后，还要在交流源上端放置一段导线后，在导线上放置一个网络标号(如ACout)，用户一般要为每一个激励源实质一个网络标号，来表示激励源的输入点。
下端放置接地符号，如下图所示：5图。
注意：下端接地符号网络名为GND小结：放置直流源的方法很简单：将模拟激励源工具栏打开后，单击上面的交流源符号，接着进行交流源的设置，即可在原理图最后为放置的交流源加上表示输入位置的网络标号和接上放置所设置的交流源。
地符号即可。
：“交流源属性”对话框中的各个项目说明标签参数含义Lib Ref该激励源在元件库中的序号Footprint激励源的印刷封装Attribute INPUT)如Designator激励源的名称(Part Type不要修改，可以忽略V交流源带有的直流电压（）DC，典型值为0AC Part Field 1-8如果要作小信号分析交流分析，则它不能为1小信号电压的相位AC Phase6图如何设置数字仿真激励源黄康才引言：Protel98可以支持模拟电路、数字电路和混合/数字电路的模拟，在用户进行数字模拟时就需要使用数字激励源。
数字激励源（周期性脉冲仿真电源）用于产生周期性电压和电流。
包括VPULSE（周期性脉冲电压）仿真电源和IPULSE（周期性脉冲电流）方正电源（如图1所示）。
图1如图3中，模拟激励源工具栏提供了四种电压的周期性电压源，它们分别是1K、10K、100K和1M四种，这四种是最常用到的数字激励源。
如果你所放置的数字源的频率率与这些不同，可在属性对话框中修改。
例题：在原理图上放置一个名称为CLK的频率为10K的数字激励源。
重点：属性的设置。
过程：1、新建一个SCH文件。
2、在新建的原理图上放置一个频率为10K的数字激励源。
方法1：用菜单Simulate\Source\+5 Volts DC 命令：图2方法2：用仿真电源工具条图3中的命令(执行菜单命令View\Toolbars\Simution Sources命令来切换) 单击。
工具栏上的图标。
，、打开“直流源属性”对话框，将其中的3Designator设置成CLK图4即放置直流源的名称为CLK。
4、放置网络标号和接地符号放置了交流源后，还要在交流源上端放置一段导线后，在导线上放置一个网络标号(如CLK)，用户一般要为每一个激励源实质一个网络标号，来表示激励源的输入点。
下端放置接地符号，如下图所示：图5注意：下端接地符号网络名为GND。
小结：放置数字激励源的方法很简单：将模拟激励源工具栏打开后，单击上面的数字激励源符号，接着按键盘上的Tab键，在弹出的对话匡中，进行数字激励源将所设置的激励源放置在原键，Enter然后点击鼠标左键或按键盘上的的设置。
．理图上。
最后为放置的激励源加上表示输入位置的网络标号和接地符号即可。
：“周期性脉冲仿真电源的属性”对话框中的各个项目说明标签参数含义该激励源在元件库中的序号Lib Ref激励源的印刷封装Footprint Attribute Designator(如INPUT)激励源的名称Part Type不要修改），可以忽略交流源带有的直流电压（VDC，典型值为1如果要作小信号分析交流分析，则它不能为0AC小信号电压的相位AC Phase）Intial Value初始电压或电流值（如0Part Field 1-8）Pulsed电压或电流的脉冲值（如5Time Delay电源从初始值向脉冲值变化前的延时时间，单位为秒（s）Rise Time电压或电流上升时间（S），必须大于0（如4u)电压或电流下降时间（S）Pall Time，必须大于0（如4u)Pulse Width脉冲宽度，即脉冲保持时间Part Field 9-16Period脉冲周期,即频率（Hz）的倒数（如本例100u=1/10K)6图Protel99se高级数模混合电路信号仿真运用于真正的混合信号环境，Protel99 SE强大的电路仿真器提供了连续的模拟波形和离散的数字信号仿真。
作为Advanced Schematic的扩展，为用户提供了一个完整的从设计到验证的分析环境。
对于产品的开发来说，一个电路设计是否按所期望的方式工作是至关重要的。
这就是为什么要在设计工具包中提供集成仿真工具。
Protel99 SE的仿真器是一个强大的模拟和数字混合电路仿真工具，它基于最新的XSPICE 3f5引擎，与Protel的原理图输入模块相结合提供了一个完整的前端设计解决方案。
实用仿真技术真正的SPICE兼容用于数字仿真的SimCode模拟仿真轻松自如广泛的模型库全面支持器件厂商的模型强大的分析工具受控激励源显著特性SIM99 SE之特性☆实用仿真技术使用高级的模拟和数字模型技术，Protel99 SE集成的仿真器使您在设计PCB 前就可以验证和调试您的设计。
要得到精确、真实的模拟/数字混合电路的仿真结果，只需在原理图上轻轻一按键即可。
Protel99 SE的仿真工具可以处理任意复杂的电路设计。
其仿真元件库中提供了约6000多个模拟和数字元件。
仿真处理的电路节点数量没有任何限制，可以计算包括传输延迟、启动和保持时间、输出负载等等（事实上几乎包含了电路所有物理参数），并且可以得到精确真实的结果。
作为一个真正的混合信号分析工具，Protel99 SE的仿真器提供了连续的模拟波形和离散的数字信号仿真。
您可以同时运行和观察复杂的模拟和数字仿真波形，得到一张完整的电路运行波形图。
☆真正的SPICE兼容Protel99 SE电路仿真器使用的是Berkeley SPICE3f5/XSPICE的增强版本，可以精确仿真任意组合的模拟和数字元件，不需要人工插入D/A或A/D转换器。
对于数字器件（包括TTL和CMOS），电路仿真器包含了精确的事件驱动行为模型，以解决混合模式设计的仿真。
由于Protel 99 SE的电路仿真器具有真正的SPICE兼容性（模拟仿真的工业标准），所以可以直接将器件厂商提供的最新模型用于Protel99 SE。
☆用于数字仿真的SimCode在Protel99 SE中，数字器件使用Digital SimCodetm 进行精确模拟，扩展的高级语言为XSPICE。
除标准的事件驱动元件模型外，Digital SimCode允许指定器件的传输延迟、输入和输出负载等参数。
