调频电视发射天线的制作与使用实践
电视天线制作方法
电视天线制作方法电视天线是我们日常生活中不可或缺的电子设备，它可以接收电视信号，让我们观看各种节目和新闻。
但是在某些地方，由于地理位置或其他原因，电视信号可能不够稳定，这时候一个好的天线就显得尤为重要。
接下来，我将为大家介绍一种简单的电视天线制作方法，希望对大家有所帮助。
首先，我们需要准备的材料有，电视天线线圈、电视天线支架、电视天线反射器、电视天线调谐器、电视天线接收头、电视天线支架固定螺丝等。
这些材料可以在电子市场或者网络上购买到，价格也比较实惠。
接下来，我们开始制作电视天线。
首先，将电视天线线圈固定在电视天线支架上，确保线圈的位置稳固。
然后，将电视天线反射器安装在线圈的后方，这样可以增强天线的接收信号能力。
接着，将电视天线调谐器连接到线圈上，调谐器可以帮助我们调节天线的频率，以获得更清晰的信号。
最后，将电视天线接收头连接到调谐器上，并将整个天线支架固定在合适的位置，确保天线可以正常接收信号。
制作完成后，我们需要将电视天线放置在合适的位置。
通常情况下，我们可以将天线安装在屋顶或者窗户附近，确保没有遮挡物，以获得更好的信号接收效果。
在安装天线的过程中，一定要注意安全，避免发生意外。
除了制作电视天线，我们还需要注意一些使用技巧。
首先，定期检查天线的连接线是否松动，以免影响信号接收效果。
其次，避免在电视天气或者雷雨天气使用电视天线，以免损坏设备或者造成安全隐患。
最后，如果发现天线信号不稳定，可以尝试调整天线的位置或者角度，以获得更好的接收效果。
总的来说，制作电视天线并不复杂，只要有合适的材料和一定的操作技巧，就可以轻松完成。
希望通过本文所介绍的电视天线制作方法，可以帮助大家解决一些电视信号不稳定的问题，让观看电视节目变得更加愉快。
祝大家制作成功，享受高清电视节目！。
电视与调频广播发射天线建设与改造
电视、调频广播发射天线建设与改造1、发射天线的作用与重要性发射天线的作用是将发射机输出的高频电能转换成向空间辐射的电磁波能量，并按预期的发射场型和电场强度对服务区进行有效覆盖。
在发射台塔桅和天线都是基础性的关键设备。
（塔桅的作用主要是把天线举高）在基建或改扩建时塔桅和天线方案规划设计的好坏，选用设备品质的优劣，架设与安装施工是否专业，设备维护是否到位，都直接关系到节目的播出质量和设备的稳定与安全播出。
关系到一个工程的投资，也关系到对服务区覆盖的效果以及对周边其它台服务区的干扰。
可以说，一个电视或调频广播覆盖网的成功规划与建设，是与正确选择发射天线分不开的。
一个发射台能否正常、有效地工作与它的天线质量也是分不开的。
2、电视与调频广播的有关技术政策我国的电视与调频广播是由中央、省（自治区，直辖市）、市（地、州、盟）和县（旗）电视台开办的电视和调频广播节目组成四级混合覆盖网，以保证全国95%以上的人口能够看好电视、听好广播。
在国家无线电管理委员会划分给电视和调频广播使用的频段内，电视米波频段48.5MH z—223MH z内设置了12个频道，也称为VHF频段。
电视分米波段470MH z—960MH z内设置了56个频道，也称为UHF频段。
并规定了各电视频道图象载频和伴音载频的频率。
在VHF频段内，包含了调频广播的频段；在UHF 频段中包含了与其它行业合用的部分。
我国的彩色电视每个电视频道的必要带宽为8MH z；其中图象带宽为6MH z；伴音载频与图象载频相距6.5MH z。
彩色电视的发射，图象采用调幅方式，伴音采用调频方式。
图象信号与伴音信号的载波功率比为10：1。
我国的调频广播频段为87MH z--108MH z，每个频道的必要带宽为200KHz，频道间隔为100KHz的整数倍，共210个频道，采用频率复用制。
为了防止与电视信号相互干扰，电视的4、5频道已不使用。
关于电视和调频广播的服务场强：在彩色电视和调频立体声广播覆盖网中，一个重要的技术规定就是服务区边缘地区的最低场强要多大即可以满足接收。

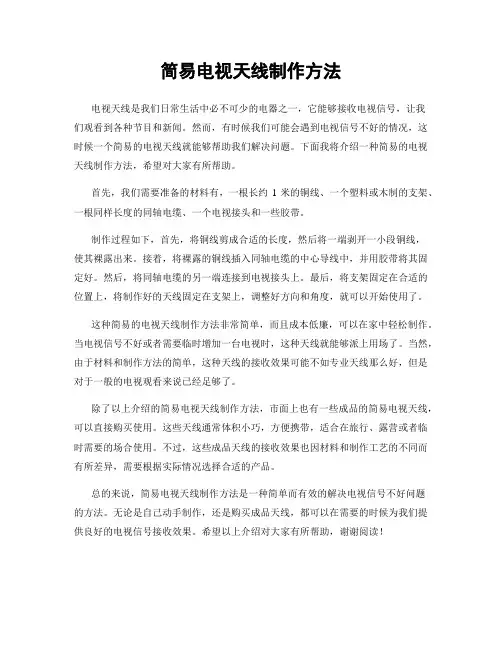

简易电视天线制作方法
简易电视天线制作方法电视天线是我们日常生活中必不可少的电器之一，它能够接收电视信号，让我们观看到各种节目和新闻。
然而，有时候我们可能会遇到电视信号不好的情况，这时候一个简易的电视天线就能够帮助我们解决问题。
下面我将介绍一种简易的电视天线制作方法，希望对大家有所帮助。
首先，我们需要准备的材料有，一根长约1米的铜线、一个塑料或木制的支架、一根同样长度的同轴电缆、一个电视接头和一些胶带。
制作过程如下，首先，将铜线剪成合适的长度，然后将一端剥开一小段铜线，使其裸露出来。
接着，将裸露的铜线插入同轴电缆的中心导线中，并用胶带将其固定好。
然后，将同轴电缆的另一端连接到电视接头上。
最后，将支架固定在合适的位置上，将制作好的天线固定在支架上，调整好方向和角度，就可以开始使用了。
这种简易的电视天线制作方法非常简单，而且成本低廉，可以在家中轻松制作。
当电视信号不好或者需要临时增加一台电视时，这种天线就能够派上用场了。
当然，由于材料和制作方法的简单，这种天线的接收效果可能不如专业天线那么好，但是对于一般的电视观看来说已经足够了。
除了以上介绍的简易电视天线制作方法，市面上也有一些成品的简易电视天线，可以直接购买使用。
这些天线通常体积小巧，方便携带，适合在旅行、露营或者临时需要的场合使用。
不过，这些成品天线的接收效果也因材料和制作工艺的不同而有所差异，需要根据实际情况选择合适的产品。
总的来说，简易电视天线制作方法是一种简单而有效的解决电视信号不好问题的方法。
无论是自己动手制作，还是购买成品天线，都可以在需要的时候为我们提供良好的电视信号接收效果。
希望以上介绍对大家有所帮助，谢谢阅读！。

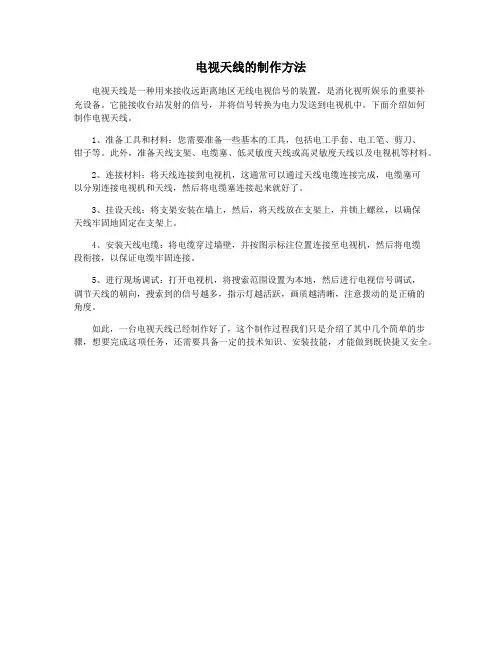

电视天线的制作方法
电视天线的制作方法
电视天线是一种用来接收远距离地区无线电视信号的装置，是消化视听娱乐的重要补
充设备。
它能接收台站发射的信号，并将信号转换为电力发送到电视机中。
下面介绍如何
制作电视天线。
1、准备工具和材料：您需要准备一些基本的工具，包括电工手套、电工笔、剪刀、
钳子等。
此外，准备天线支架、电缆塞、低灵敏度天线或高灵敏度天线以及电视机等材料。
2、连接材料：将天线连接到电视机，这通常可以通过天线电缆连接完成，电缆塞可
以分别连接电视机和天线，然后将电缆塞连接起来就好了。
3、挂设天线：将支架安装在墙上，然后，将天线放在支架上，并锁上螺丝，以确保
天线牢固地固定在支架上。
4、安装天线电缆：将电缆穿过墙壁，并按图示标注位置连接至电视机，然后将电缆
段衔接，以保证电缆牢固连接。
5、进行现场调试：打开电视机，将搜索范围设置为本地，然后进行电视信号调试，
调节天线的朝向，搜索到的信号越多，指示灯越活跃，画质越清晰，注意拨动的是正确的
角度。
如此，一台电视天线已经制作好了，这个制作过程我们只是介绍了其中几个简单的步骤，想要完成这项任务，还需要具备一定的技术知识、安装技能，才能做到既快捷又安全。
调频广播发射机的天线系统设计与优化
调频广播发射机的天线系统设计与优化随着科技的不断发展和人们对信息传播的需求不断增加，调频广播发射机的天线系统设计与优化变得尤为重要。
天线系统作为调频广播发射机的关键部分之一，直接影响着广播信号的传输质量和覆盖范围。
本文将从调频广播发射机的天线系统设计和优化两个方面进行探讨。
首先，调频广播发射机的天线系统的设计是至关重要的。
在设计过程中，需要考虑天线的类型、高度和方向。
根据实际需求和地理环境，选择合适的天线类型，如垂直天线、水平天线或者方向天线。
不同类型的天线适用于不同的环境，比如垂直天线适用于山区和平原，水平天线适用于城市和低地等。
此外，天线的高度也需要考虑，一般来说，天线的高度越高，传输范围越广。
然而，在实际设计中，需要考虑到天线的安装条件和成本等因素，以求得最佳平衡。
最后，天线的方向也有助于调整传输的角度，以达到最佳覆盖效果。
其次，调频广播发射机的天线系统还需要进行优化。
优化的目标是提高广播信号的传输质量和覆盖范围。
首先，可以通过改善天线的类型、高度和方向来优化天线系统。
如选择天线增益较高的类型、增加天线的高度以及调整天线的方向，都可以提高信号传输的品质和距离。
其次，可以通过调整天线的架设位置和与其他设备的距离来减少干扰。
例如，避免天线被高建筑物或其他电磁设备遮挡，同时与其他设备保持一定的距离，可以有效减少干扰信号的影响。
此外，对于天线系统的音频处理、调频技术和调频广播发射机的功率等方面也可以进行优化，以获得更好的广播效果。
除了天线系统的设计和优化，还需要考虑天线系统的安装和调试。
在安装过程中，要确保天线系统的固定稳固，同时防止外界因素（如风、雷电等）对天线系统的影响。
调试过程中，可以利用测量工具，如频谱分析仪、电磁辐射仪等，对广播信号进行检测和调整，以保证广播信号的传输效果。
在实际应用中，调频广播发射机的天线系统设计和优化是一个综合性的工程。
它需要考虑诸多因素，如地理环境、天线类型、天线高度、天线方向、设备干扰等等。
自制电视天线详细教程
自制电视天线详细教程制作自制电视天线并不复杂，以下是一份详细的教程，让您可以在家中制作出高质量的天线。
材料：1. 1根电缆：推荐使用75欧姆的同轴电缆，长度约为1.5米。
2. 1个电缆头：使用与电视机连接的合适电缆头。
3. 1个木制或塑料的基座：用于固定天线。
4. 2个螺钉和螺母：用于固定电缆头和电缆。
工具：1. 剥线钳：用于剥开电缆外层绝缘层。
2. 扳手：用于拧紧螺钉和螺母。
3. 尖嘴钳：用于固定电缆头。
步骤：1. 首先，将电缆的一端用剥线钳剥开绝缘层，露出内部的导线和绝缘层。
通常，您会看到一个外层绝缘层，一个导线和一层金属网状屏蔽层。
确保不要损坏内部的金属网状屏蔽层。
2. 根据您的电视机输入端的连接类型，选择适当的电缆头。
请确保您选择的电缆头与电缆的规格相匹配。
3. 用尖嘴钳固定电缆头在剥开的电缆末端，确保电缆头与导线连接良好。
用螺母和螺钉拧紧电缆头，以确保其牢固连接。
4. 另一端的电缆不需要连接任何电缆头。
您可以直接将其连接到电视机的输入端。
5. 接下来，将天线固定在木制或塑料基座上。
您可以在基座上钻两个孔，然后将螺钉穿过天线，并用螺母拧紧以固定它。
6. 最后，将制作好的天线连接到电视机的输入端口。
根据您的电视机类型，可能需要调整天线的定位和方向，以获得最佳信号接收效果。
以上就是制作自制电视天线的详细步骤。
请注意，在制作和调整天线时，避免触摸金属网状屏蔽层，以免干扰信号接收。
同时，确保天线固定牢固，并且不会对电视机或其他物品造成损坏。
祝您制作成功并享受高质量的电视信号！。
广播电视发射天线技术实践
广播电视发射天线技术实践摘要随着改革开放的不断推进，人们的生活水平、精神生活水平都在逐渐提高，推动了我国广播电视行业的改革，加快了新技术、新设备的引进，广播电视发射天线技术受到了越来越多人的重视。
本文介绍了广播电视发射天线的概况，论述了广播电视发射天线的基本原理以及广播电视发射天线技术的特点，通过举例说明了广播电视天线的实际应用，希望能为我国广播电视天线发射技术的发展提供参考资料。
关键词广播电视；发射天线；应用中图分类号G2 文献标识码A 文章编号1674-6708 （2015）140-0089-021绪论随着我国经济的迅猛发展，人们生活水平的提高，广播电视行业也取得了较大进步，大大丰富了人们的精神生活。
广播电视的发展实质是技术的革新，尤其是广播电视发射天线技术，增强了信号的接收。
随着技术的不断完善，广播电视发射天线技术已经较为成熟，解决了传统发射设备信号质量差、能耗高、易发生故障等缺点，发射设备也由电子管变为了晶体管，广播电视已经进入了数字化时代。
如今人们加大了对广播电视的研究，技术更新越来越快，推动了广播电视发射天线技术向固态化、信息化的发展。
2广播电视发射天线基本概述想要推广广播电视发射天线技术就需要对该技术有一个全面的了解。
广播电视发射天线技术的核心组成部件就是天线，决定天线工作好坏的参数有输入阻抗、天线主瓣、极化、天线增益等。
输入阻抗受到频率的影响，当输入阻抗与馈线阻抗越来越接近时，匹配度就越来越高，传输速度更快。
而天线的外形、制作材料、大小、构造等也影响到了天线的增益，这些因素如果设计合理，天线的辐射面就会增大，性能会更好。
广播电视发射天线为全向天线，能够使自由空间波与导行波自由转换，使设备能够输出声音、图像信号，将电磁波能量整合到水平方向里，再通过组阵不仅提高了天线的信号，也使得信号具有空间方向性，之后通过计算机技术与模型进行计算，使用户得到最佳体验。
3广播电视发射天线的基本原理广播电视发射天线发出的信号是电视台先发出中短波，天线将其转变成电磁波传播出去，用户的天线接收此电磁波后就可以通过一系列处理转变为声音或图像。
自制室外电视天线
自制室外电视天线引言：室外电视天线是接收电视信号的必要设备，而购买市售的室外电视天线往往价格昂贵。
然而，我们可以使用简单的材料和工具，通过自制一款室外电视天线，来实现接收更强信号的效果。
本文将介绍一种简单而有效的自制室外电视天线的方法。
材料准备：- 3米长的电视天线线缆- 木质板（约30cm x 20cm）- 两个金属衣架- 木螺丝- 隔离胶带- 热熔胶枪- 电工剪刀步骤一：制作天线发射器1. 使用电工剪刀将电视天线线缆分开，以便获得两根独立的电线。
2. 将其中的一根线剥开约5cm的外皮，露出内部的金属导线。
3. 将金属导线插入一个木质板上的孔中，并将其固定在板上。
确保导线在孔中有足够的长度，以便稍后连接到电视机。
4. 将另一根电线的外皮剥开，露出金属导线。
5. 将这根导线固定在与上面步骤相同的位置，但是与第一根导线保持一定距离。
最好是将两根导线相距约5-10cm。
步骤二：制作反射器6. 使用电工剪刀将两个金属衣架的钩子去掉。
7. 将两个金属衣架的平直部分弯成90°的角度。
8. 使用木螺丝将两个金属衣架固定在木质板的两侧，使其呈V形，并将其与电线的末端相连接。
9. 确保反射器与木质板的距离适中，且两个金属衣架之间的距离大约为12-15cm。
步骤三：固定天线10. 使用热熔胶枪将电视天线线缆的另一端固定在木质板上，并确保电线朝上指向反射器。
步骤四：连接电视机11. 将天线连接线插入电视机的天线接口。
步骤五：调整角度12. 将自制的室外电视天线安装在室外，确保其面向电视信号源的方向。
13. 通过调整天线的角度，来获得最佳的信号接收效果。
结论：通过简单准备所需的材料和按照上述步骤制作，我们可以自制一款室外电视天线。
这款自制的室外电视天线不仅能够接收到更强的电视信号，而且成本低廉。
所以，如果您希望提升室外电视信号的接收效果，不妨尝试自制一款室外电视天线吧！。
调频电视发射机天线倒换控制系统的设计与实施
• 153•当前调频电视发射机的工作方式多为1+1方式，主备机的倒换过程要求安全、快速、高效，缩短停播时间，确保广播电视安全播出。
多年前我台曾安装了一套倒换系统，受设计思路、工艺等方面的限制，该系统在使用过程中暴露出了一些问题：1)强电、弱电没有隔离，同轴开关、发射机、天线控制器、自动化采集控制器之间接线混乱；2)未接入开机高压联锁，存在带功率倒机的风险；3)未接入假负载联锁，不开假负载的情况下开启备用发射机有烧坏假负载的风险；4)存在烧坏同轴开关的风险。
当同轴开关转动到中间状态时，主备发射机均显示与天线已连接，若此时开启发射机就会烧坏同轴开关。
为完善倒换系统，解决上述问题，消除播出隐患，我们设计、安装了新的调频电视发射机天线倒换控制系统。
1 系统的组成我台使用的同轴开关为德国斯必能公司的产品。
因购买调频电视发射机天线倒换控制系统的设计与实施山东省广播电视局泰山转播台 白元龙时间、功率容量有差异，同轴开关型号略有差别，但工作原理、控制方式是一致的。
现以调频发射机所用的BN941918型同轴开关为例来说明天线倒换控制系统的组成。
天线倒换控制系统以天线控制器为中心，汇总处理了同轴开关提供的天线联锁状态、假负载联锁状态、发射机开机高压联锁状态、发射机开机状态指示、自动化倒机指令、自动化开关机指令等，倒换控制系统的总体框图如图1所示。
主备发射机倒换控制器内部由24V开关电源、同轴开关中间状态联锁继电器（J1）、供电端子（TB1）、同轴开关端子（TB2）、信号状态端子（TB3）组成，内部元件分布如图2所示。
图1 天线倒换控制系统总体框图图2 天线倒换控制器内部元件分布图 2 天线倒换控制系统的工作原理2.1 发射机开机高压联锁发射机在开机状态时输出功率很大，严禁进行主备发射机的倒机操作。
主、备发射机内各安装一只220V中间继电器（J3、J4），作为主、备机的开机联锁继电器。
J3、J4的线包电压取自发射机主交流接触器C相下端，将J3、图3 J3、J4线包电压连接图图4 高压连锁电路• 154•J4的常闭接点串接至同轴开关倒换控制回路中，如图3所示。
电视与调频广播发射天线建设与改造
实用文档电视、调频广播发射天线建设与改造1、发射天线的作用与重要性发射天线的作用是将发射机输出的高频电能转换成向空间辐射的电磁波能量，并按预期的发射场型和电场强度对服务区进行有效覆盖。
在发射台塔桅和天线都是基础性的关键设备。
（塔桅的作用主要是把天线举高）在基建或改扩建时塔桅和天线方案规划设计的好坏，选用设备品质的优劣，架设与安装施工是否专业，设备维护是否到位，都直接关系到节目的播出质量和设备的稳定与安全播出。
关系到一个工程的投资，也关系到对服务区覆盖的效果以及对周边其它台服务区的干扰。
可以说，一个电视或调频广播覆盖网的成功规划与建设，是与正确选择发射天线分不开的。
一个发射台能否正常、有效地工作与它的天线质量也是分不开的。
2、电视与调频广播的有关技术政策我国的电视与调频广播是由中央、省（自治区，直辖市）、市（地、州、盟）和县（旗）电视台开办的电视和调频广播节目组成四级混合覆盖网，以保证全国95%以上的人口能够看好电视、听好广播。
在国家无线电管理委员会划分给电视和调频广播使用的频段内，电视米波频段48.5MHz—223MHz内设置了12个频道，也称为VHF频段。
电视分米波段470MHz —960MHz内设置了56个频道，也称为UHF频段。
并规定了各电视频道图象载频和伴音载频的频率。
在VHF频段内，包含了调频广播的频段；在UHF频段中包含了与其它行业合用的部分。
我国的彩色电视每个电视频道的必要带宽为8MHz；其中图象带宽为6MHz；伴音载频与图象载频相距6.5MHz。
彩色电视的发射，图象采用调幅方式，伴音采用调频方式。
图象信号与伴音信号的载波功率比为10：1。
我国的调频广播频段为87MHz--108MHz，每个频道的必要带宽为200KHz，频道间隔为100KHz的整数倍，共210个频道，采用频率复用制。
为了防止与电视信号相互干扰，电视的4、5频道已不使用。
关于电视和调频广播的服务场强：在彩色电视和调频立体声广播覆盖网中，一个重要的技术规定就是服务区边缘地区的最低场强要多大即可以满足接收。
邯郸广播电视台调频广播发射天线改造与探索
心高度9 0 米得双偶极子天线高了4 8 米 ，这样能够补偿发射 天线增益的不足。置换后的蝙蝠翼天线见图2 。
五、 改造后实澜效果
(一 ）双偶极子垂直极化天线 改 造 后 我 们 进 行 了 覆 盖 测 试 ，和 以 前 对 比 表 明 ：覆盖范 围 略 有 变 大 ，原来盲区变少了，许多原本接受不到的地方如 今 能 清 晰 地 收 听 ，如 原 来 在 鸡 泽 县 城 收 听 不 好 ，现 在 能 清 晰 地 收 到 ；场 强 数 据 也 有 所 提 高 ，信 号 接 受 比 原 来 稳 定 ，锁定节 目 频 道 快 捷 ；移 动 行 驶 中 信 号 受 干 扰 小 ，很 少 出 现 断 断 续 续 情况。 (二 ）蝙蝠翼天线 调 整 到 这 副 天 线 的 广 播 节 目 覆 盖 范 围 扩 大 了 ，原 来 在 双 偶 极 子 天 线 上 的 覆 盖 半 径 大 约 4 7 公 里 ，现在覆盖半径比双 偶极子天线大1 0 公里左右，市区东部的曲周县城和魏县县城 (距离市区大约5 5 公 里 ）都能够很好地收听节目。
紧盯前沿理论透析传播实践
DONGNAN CHUANBO实务探索H i 技术
邯郸广播电视台调频广播发射天线 改造与探索
王亚峰 ( 邯 郸 广 播 电 视 台 河 北 邯 郸 056001 )
摘 要 ：通过对调频广播发射天线的调查论证研究，创新思维，因地制宜，对
原有的天线进行改造和大胆地探索尝试，解决了近年来覆盖范围缩小，接受效果差
一、 邯郸广播电视台调頻广播发射天线现状 我台的发射铁塔高1 5 0 米 ，调频天线只有一副，6 层4 面 带发射板的双偶极子水平极化天线，中心高度9 0 米 ，处在塔 最 下 端 ，上 面 天 线 已 经 架 满 ，塔 体 负 荷 已 经 处 于 临 界 状 态 。 另 外 ，我 台 这 副 天 线 使 用 年 限 已 经 很 长 了 ，分 馈 线 功 率 容 限 小 ，反 射 网 已 经 锈 蚀 ，部 分 地方开始脱落，曾发生过分馈线 和接头进水，使分馈线烧断，引起驻波比增大等故障。所以 ， 天线的更新改造迫在眉睫。 二、 调频发射天线概述 调 频 发 射 天 线 可 以 采 用 水 平 、垂 直 和 圆 极 化 方 式 。常用 的天线形式主要由以下几种： (一 ）蝙蝠翼天线 蝙蝠翼天线是一种比较常用的采用水平极化方式天线 形 式 ，优 点 是 频 带 宽 度 比 较 宽 ，设 计 和 调 试 简 单 。缺 点 是 须 安 装 在 发 射 塔 桅 杆 之 上 ，也 就 是 说 安 装 在 铁 塔 的 顶 部 ，增益 需要受桅杆的机械强度等因素影响，层数不能太多。 (二 ）单偶极子天线 单偶极通常是在垂直方向上安装两个以上的单偶极子， 是 一 种 相 对 简 易 的 垂 直 极 化 天 线 。可 以 安 装 多 层 天 线 单 元 ， 在 垂 直 面 内 获 得 较 强 的 方 向 性 ，可 以 有 较 大 的 增 益 。价格较 低 、易 安 装 ，一 般 用 在 小 功 率 的 调 频 节 目 。 (三 1双偶极子天线 双 偶 极 子 通 常 带 有 反 射 板 ，是一种有较强方向性的天
广播电视发射天线技术与应用
广播电视发射天线技术与应用广播电视发射天线技术与应用广播电视发射天线技术与应用【1】摘要：广播电视无线发射系统中广播电视发射天线占据着非常重要的位置，广播电视发射天线作为调频广播和电视天线发射系统的重要组成部分，其功能性不言而喻，性能的发挥直接影响到广播电视系统的播出效果，并且在不同的环境下其所发挥的作用呈现不同的特点。
随着科学技术的进步，发射天线在技术上也不断地更新，有效地促进了广播电视技术的提升，但是在实际运行的过程中，还是会受到不同因素的干扰而影响到广播电视的播出效果，所以需要对其运行原理进行剖析，确保广播电视系统的稳定运行。
文中从广播发射天线及其原理入手，对广播电视发射天线技术的特性进行了分析，并进一步对广播电视发射天线技术的运用和维护进行了具体阐述。
关键词：广播电视发射天线;技术;原理;特性;运用;维护1 广播电视发射天线的概括1.1 天线的极化方式极化作为一种形态，是在时间不断变化情况下电场矢量端点随之变化的运行轨迹，即天线辐射时所形成的电场强度。
根据电场强度与地面之间呈现角度不同，可以极化小分为垂直极化波和水平极化波。
在传播过程中，水平极化波需要贴近地面进行传播，这就避免会受到大地表面极化电流的影响，从而会导致电场信号在传输过程中迅速衰减，而垂直极化波传播过程中不易产生极化电流，不存在能量大幅度衰减的问题，所以信号传播的质量能够得到有效的保障。
这也时当前垂直极化的传播方式应用较为普遍的重要因素。
随着新技术的不断出现，双极化天线也得以产生，这种天线将+45°和-45°两副极化方向相互正交，而且在收发双模下进行工作，这不仅有效地节省了天线的数量，而且分集接收的效果得到了大幅度的提升。
1.2 天线的增益天线增益是对天线把输入功率集中辐射程度的定量描述。
是对天线朝一个特定方向进行收发信号的能力进行衡量的重要依据。
通常情况下，可以通过对垂直面向辐射的波瓣宽度进行减小来提高天线的增益，从而使发射天线能够在平行的层面保持全向的辐射。
调频广播与电视发射天线技术运用方法
调频广播与电视发射天线技术运用方法
调频广播与电视发射天线技术运用方法
调频广播与电视发射天线技术是现代通信技术的重要组成部分。
当今社会，广播与电视媒体是人们获取信息和娱乐最主要的渠道之一，而广播与电视发射天线是其传输媒介，发射天线的运用方法也是十分重要的。
传统的天线技术运用方法是使用针绝缘子、电气支撑等进行组装，近年来，微波器件与光电子技术的快速发展，给发射天线技术带来了新的发展。
在调频广播领域，发射天线的运用除了与广播内容的传输有关外，还有同调、比较载波幅值等问题需要解决。
发射天线远距离传输，其辐射性能和电性能也是需要保证的。
在电视领域，发射天线更加注重信号的质量和可靠性，它的运用不仅涉及到天线方向和辐射模型设计，还需要充分考虑电波干扰和其他因素的影响。
在电视天线的选型与设计过程中，常常需依据具体场地环境、朝向和频道标准进行选择。
电视发射天线的使用需要考虑到频率、波道、距离、功率等多个因素，，天线轨迹的优化则是决定天线传输质量的重要因素之一。
电视发射天线需选用性能优良的天线产品，同时需要根据具体情况选择理想的天线方向和辐射模型。
总之，调频广播与电视发射天线技术运用方法虽然涉及许多复
杂的技术问题，但是在现代通讯媒介中其地位依然重要。
大多数发射天线的应用场景是非常复杂和变化的，运用天线技术进行传输，必须根据实际情况精心设计和调试，以确保天线质量和传输效果的稳定。
调频广播使用多工器共用发射天线的设计与改造
图１ ３ｄＢ桥式双工器
3 dB耦合器是由两根长度为1/4λ的相互平行的带状金属平板为内导体，以一个封闭对称的长方形金属盒为外导体构成的双线带状传输线。
共4个端口（如图1中“3dB耦合器1”为例），根据3 dB耦合器的传输特性可知：当端输入F1功率信号，在3端有一半功率输出且与1端同相，在4端也有一半功率输出且相位落后1端90°，1端的F1功率信号在2端无输出，因此2端口与1端口是隔离的，可在这两个端口送入不同频率信号，实现耦合。
带通滤波器由2个1/4λ的终端开路的谐振腔组成，两腔体之间通过小孔耦合，类似双回路并联谐振。
输出端采用环耦合，通过设计耦合面积和小孔面积得到所需的通频带特性。
3 dB桥式双工器原理如图1：功率信号F1从3dB耦合器1的1端输入，在3、4端，各输出一半功率（3端同
图２ 星型加３ｄＢ桥式三工器图３ 星型双工器原理。
浅谈调频广播发射天线极化方式应用改造实践
天线极化方式 的改造 实践 ， 是我们 为了 扩 大 有 效 的覆 盖 范 围 ， 善 听 众 接 收 效 果 而进 改 行 的积极 的探 索和尝试。 它不仅是对 天线技 术 知 识 的一 个不 断 认 知 的 过 程 ， 是 改 变 传 统 观 也 念． 创新思 维 ， 开拓进取 ， 实践科学发展 观的过
