柴油机共轨式电控高压喷射系统简介
柴油机共轨式电控高压喷射系统的工作原理
当电磁阀通电时，外阀 3 向上运动，
内阀下部密封锥面结合阀座（外阀下部内 锥），共轨高压油不在进入控制室 7，外 阀 3 下部外锥面与阀座分开，控制室内的 燃油通过回油管 5 回到油箱，从而控制室 7 的油压下降。针阀 9 的承压锥面的压力 作用下针阀上移，喷油器喷油，如图 10.2 （b）所示。
实现喷油器的喷油控制。 二位三通电磁阀主要由阀体、电磁线圈、
内阀和外阀组成，如图 10.2 所示。内阀 2 与电
磁线圈 4 均固定在阀体上，外阀 3 与电磁阀电枢 做成一体，电磁线圈通电和断电时，外阀 3 则上、 下运动。
柴油机共轨式电控高压喷射系统的工作原理
当电磁阀断电时，外阀 3 向下运动，
内阀下部密封锥面离开阀座（外阀下部内 锥），共轨高压油进入控制室 7，同时， 外阀 3 下部外锥面与阀座闭合控制回油管 不回油。控制活塞 8 的面积大于针阀 9 的 承压锥面面积，针阀下移不喷油，如图 10.2（a）所示。
节流孔共同进油，控制室 7的燃油压力上升迅速，控制活塞促使针阀下行断油快，
满足停油“干脆”的要求。
谢谢
柴油机共轨式电控高压喷射系统的组成
柴油机共轨式电控高压喷射系
统主要由供油系统和控制系统组
成，如图 10.1 所示。供油系统包括
油箱、低压输油泵、高压输油泵、 共轨、喷油器等元件组成。控制系 统由传感器、ECU、执行器组成。
其中执行器主要有调压阀 14 和三通 电磁阀 2。
柴油机共轨式电控高压喷射系统的组成
柴油机共轨式电控高压喷射系统的工作原理
喷油规律控制
电磁阀 2 与控制室 7 的油路由一个单向阀和节流孔并联组成（图 10.1）。 当电磁阀通电时，电磁阀关闭进油通道，打开回油通道。此时，因为单向
高压共轨电控柴油机控制结构和原理

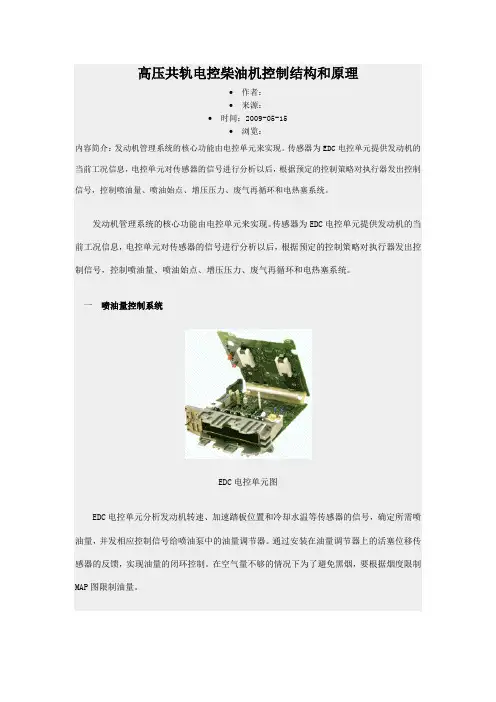

高压共轨电控柴油机控制结构和原理∙作者：∙来源：∙时间：2009-05-15∙浏览：内容简介：发动机管理系统的核心功能由电控单元来实现。
传感器为EDC电控单元提供发动机的当前工况信息，电控单元对传感器的信号进行分析以后，根据预定的控制策略对执行器发出控制信号，控制喷油量、喷油始点、增压压力、废气再循环和电热塞系统。
发动机管理系统的核心功能由电控单元来实现。
传感器为EDC电控单元提供发动机的当前工况信息，电控单元对传感器的信号进行分析以后，根据预定的控制策略对执行器发出控制信号，控制喷油量、喷油始点、增压压力、废气再循环和电热塞系统。
一喷油量控制系统EDC电控单元图EDC电控单元分析发动机转速、加速踏板位置和冷却水温等传感器的信号，确定所需喷油量，并发相应控制信号给喷油泵中的油量调节器。
通过安装在油量调节器上的活塞位移传感器的反馈，实现油量的闭环控制。
在空气量不够的情况下为了避免黑烟，要根据烟度限制MAP图限制油量。
柴油机高压共轨喷油量控制系统组成结构图二喷油定时控制系统喷油始点影响发动机起动性能、燃油经济性和排放性能。
EDC电控单元通过喷油量、发动机转速和冷却水温等信号确定最优喷油始点，给喷油泵中的喷油始点控制阀发出相应的控制信号。
三增压压力控制系统柴油机电控增压系统图控制单元根据进气管压力传感器、进气管温度传感器和海拔传感器等信号确定增压压力控制电信号，传给增压压力控制阀。
增压压力控制阀把电信号转化成真空度信号，传给废气涡轮增压器上的增压压力调节阀，控制增压压力沿理想的特性曲线运行。
四废气再循环控制系统在控制单元内，存有EGR特性曲线，它包括发动机各工况点所需的空气量。
控制单元利用空气流量传感器的信号，把实际进气量与标定进气量进行比较，为补偿这个差值，对EGR 控制阀发出相应的控制电信号。
EGR控制阀把电信号转化成真空度信号传给EGR阀，改变EGR 阀的开度，控制废气再循环率。
电控柴油机废气再循环（EGR）废气再循环（EGR）是为了减少排气中的氮氧化物。
德尔福柴油机电控高压共轨喷油系统(二)
程 ，然 后
用 这 些 信
息 来 校 正
每 个 喷 油
器 的 电子
驱 动 喷 油
脉 宽 和 喷
油 定 时 。
这 项 技 术
德 尔 福 已 用 于 １ ９９６年 以后 的 柴 油 喷油 器 ）的 喷油 率 曲线 。假 如 在 相 同喷 油
喷射 系统 中的 某 些 泵 喷 嘴 （ＥＵＩ】 脉 宽下 ，给定 喷油 器 的 喷 油 量 大于 标定 喷
７中用 矩 形来 表 来 修 正 每 个 喷 油器 的 喷油 脉 宽 。图 ９和 图
示 喷 油 脉 宽 和 １０是 用 和 不 用 １２Ｃ 法修 正 的喷 油 量 离 散
喷油 率 曲线 ，并 的 实例 ，它 们 描 绘 出 了５００次 喷射 的 喷油 显 示 出 了 “标 定 量 曲线 （喷 油 器 脉 谱 图 ），可 以清 楚 地 看
取 了 专 门 的措 施 ：减 少 制 造 公 差 、装 配 期 数 据 ， 并 用 一 块
间 的 标定 、装 配线 终 端 记 录 喷 油 器特 性 。 点 阵 式 代 码 标 牌
１．喷 油 器 特 性
标 示 在 喷 油 器 体
喷 油 器 零 件 的 制 造 是 一 个 高 精 度 的 上 。 在 发 动 机 装
数据 存 储在 ＥＣＵ中 ，用 于 整个 使 用寿命 期 内保 持 在 很小 的 变化 幅度
调 节 汽 车 使 用 寿 命 期 内 的 范 围 内 。图 １４显 示 了德 尔福 Ｍｕｌｔｅｃ ＤＣＲ
预 喷射 脉宽 。图 １２和 图 １３ 共轨 喷射 系 统 的控 制 。（未 完 待 续 ）
给 定 的 喷 射 定 时下 ，逐 渐 共轨 喷射 系 统 最 低 的 燃烧 噪 声和 排 放 。在
电控高压共轨直喷柴油机技术图文教程
电控高压共轨直喷柴油机技术图文教程●Pizezo喷射器(压电式喷油器)Piezo 喷射器具有极快和精确的燃油量分配。
Piezo喷射器的响应时间是原系统的4倍，允许在预喷和主喷之间更短和更多可变距离的喷射。
图为Piezo喷射器由于通过能量恢复获得必需的触发能的可能，必需的触发能会相当地减少。
另外，通过简单的电控制，可达到忍受较大的电磁和基本减少感应错误。
Piezo喷射器安装在油轨上，将燃油喷入燃烧室。
每冲程的喷入量由预喷量和主喷量构成。
这种分层喷射使得柴油机燃烧过程变得柔和。
由于Piezo喷射器的配置，使其具有极快的响应速度（时间）。
因此，喷射的燃油量和剂量可以非常准确的控制，而且确保极好的循环。
喷射器由发动机控制单元控制（ECU）。
与以前的系统比较，Piezo喷射器需要相当小的触发能，它可通过可能的能量恢复得到。
注意：在发动机工作期间，连接线束连接器到发动机控制装置，喷射器必须连接可靠，否则有损坏发动机的危险。
在维修工作时，喷射器不应拆散。
每个件都不许被松动或没有拧紧，否则将引起喷射器的损坏。
●柴油共轨泵DCP柴油共轨泵由布置在一个单一壳体里的下列部件组成：内置传输泵ITP内置叶片泵的作用是将燃油从燃油箱经过燃油滤抽出，供给带有柴油的高压燃油泵。
除此之外，还有润滑高压油泵的目的。
柴油共轨泵DCP是需求控制中心，由凸轮盘驱动具有相差120°的三个排量装置的柱塞泵。
DCP提供体积流量以保证油轨正常的高压，同时也提供喷射器在发动机所所有工作条件下必需的燃油量和在DCP里的燃油压力。
油箱中的柴油完整的内置传输泵ITP(1)经燃油滤清器抽出。
燃油也被传送至润滑阀(6)和体积控制阀(2)。
平行位于燃油供应泵里的预压控制阀，当体积控制阀关闭时打开，使燃油再次到燃油泵的吸入端。
燃油经润滑阀(6)到泵里边，并从那到燃油回油管。
体积控制阀由发动机控制装置控制，计量输送到高压元件(3)的燃油量，同时到高压泵HPP。
德尔福柴油机电控高压共轨喷油系统二图
德尔福柴油机电控高压共轨喷油系统(二)(图)————————————————————————————————作者：————————————————————————————————日期：2（接上期）三、精度更高的控制策略为了保证精确的喷油控制，使车辆之间的差异最小，在喷油器制造过程中采取了专门的措施：减少制造公差、装配期间的标定、装配线终端记录喷油器特性。
1.喷油器特性喷油器零件的制造是一个高精度的工艺过程,其中有许多零件100%在线监测,以确保产品质量的一致性，并且最终的喷油器总成要在自动测试线上进行100%的检验。
喷油器的一整套喷油量检测须在选定的压力范围内进行，每个喷油器的特性就取决于这套数据，并用一块点阵式代码标牌标示在喷油器体上。
在发动机装配时，这种点阵式代码信息用光学法读入汽车的ECU中并进行编程，然后用这些信息来校正每个喷油器的电子驱动喷油脉宽和喷油定时。
这项技术德尔福已用于1996年以后的柴油喷射系统中的某些泵喷嘴（EUI）产品中，现在该项技术又被设计成可适用于Multec DCR共轨喷射系统。
图7中用矩形来表示喷油脉宽和喷油率曲线，并显示出了“标定喷油器”和另一个与之有差异的喷油器（给定喷油器）的喷油率曲线。
假如在相同喷油脉宽下，给定喷油器的喷油量大于标定喷油器的喷油量，图8显示了给定喷油器和作为标定目标的标定喷油器的特性（喷油量曲线）的比较，于是在选定的共轨压力下，测定出两者喷油量的偏差值，并被用来修正每个喷油器的喷油脉宽。
图9和图10是用和不用12C法修正的喷油量离散的实例，它们描绘出了500次喷射的喷油量曲线（喷油器脉谱图），可以清楚地看出，用12C法修正标定过的喷油器的喷油量精度大大提高，这将有助于改善发动机的性能、燃油消耗和排放。
图7 标定喷油器与给定喷油器的喷油速率图8 喷油器特性比较（12C修正法的基本原理）图9 无12C修正法时喷油器喷油量离散情况（500个喷油器统计值）图10 有12C修正法时喷油器喷油量离散情况（500个喷油器统计值）2.加速度预喷射控制(APC)在所有应用共轨喷射达到欧3排放法规的机型中，由于预喷射缩短了主喷射的着火时间，从而降低了燃烧噪声。
柴油机高压共轨燃油喷射系统共3篇
柴油机高压共轨燃油喷射系统共3篇柴油机高压共轨燃油喷射系统1柴油机作为一种特殊的内燃机，具有功率大、经济性好、耐用等优点。
现在，在各类重型机械、车辆以及船舶中都广泛应用。
然而，柴油机在使用过程中，其燃料喷射系统一直是一项重要的研究课题。
过去的燃油电喷和机械泵喷嘴逐渐被淘汰，取而代之的是高压共轨燃油喷射系统，本文就来探索一下这个系统的工作原理和优点。
一、高压共轨燃油喷射系统的工作原理高压共轨燃油喷射系统是指通过高压油泵将燃油压制到高压下，然后通过共轨系统将燃油输送到喷油器，并实现喷油控制。
该系统由高压油泵、高压共轨、压力调节器、电控喷油器等部分组成。
其中高压共轨是系统的关键部分，其负责储存经过高压油泵压制的燃油，并向喷油器输送高压燃油。
通过电控器对喷油器的电磁阀进行开关控制，可使喷油器的燃油喷射量达到预期效果，从而实现精准喷油。
二、高压共轨燃油喷射系统的优点高压共轨燃油喷射系统相对于传统的电喷和机械泵喷嘴有许多优点：1. 节省燃油：高压共轨燃油喷射系统可实现精准喷油，避免了传统喷射系统中过多或过少喷油而导致的燃油浪费。
2. 噪音小：高压共轨燃油喷射系统具有较低的噪音水平，能够提升汽车的舒适性。
3. 排放低：通过高压共轨燃油喷射系统的精准喷油控制，燃油燃烧更加充分，大大减少了有害气体排放，符合现代环保要求。
4. 自适应性强：柴油机在运行时其燃油需求随着车速和负载等因素的改变而变化，高压共轨燃油喷射系统能够更精确地适应这些变化。
三、未来展望未来，随着高压共轨燃油喷射系统技术的不断升级以及制造成本的降低，其应用范围将不断扩大。
未来的柴油机燃油喷射系统不仅需要具备精准喷油、低噪音、低排放等诸多特点，还需要结合智能控制等先进技术，实现更加高效、安全、环保的燃油喷射系统。
同时，还需要进一步优化整个燃油系统的设计，提高燃油的利用率，以满足汽车燃油和环境保护等方面的需求。
结语：高压共轨燃油喷射系统是目前柴油机领域最为先进的燃油喷射系统之一。
博世BOSCH德尔福柴油机共轨技术讲座ppt课件
高的燃油喷射压力，有助于提高柴油机的低速扭矩。
• 电控高压共轨系统的特点： • 调节自由度大： • 喷射压力； • 喷射时刻； • 喷油量。 • 控制精度大大改进。
五次喷射
1） 预喷－Pre injection(冷起动)
高压共轨发动机工作原理
高压共轨发动机工作原理
高压共轨发动机工作原理
预喷式柴油机
直喷式柴油机
高压共轨发动机工作原理
• 电控高压共轨系统的高压油轨是共同的，因此称为共轨。系统的电脑根据工况和其他环境条
件，通过高压油泵，将高压油轨中的燃油压力控制在所需要的水平上，并通过对喷油嘴上泄 压阀的控制，以选择最佳的燃油喷射相位和喷射规律。
发动机转速
在正常状态下
正常状态下的燃油喷射压力 由发动机转速和燃油喷射量 计算。
高压共轨发动机工作原理
冷却液温度
燃油喷射量控制
加速踏板位置
发动机转速
发动机起动时的燃油喷射量 在发动机起动时燃油喷射
量由发动机起动转速和冷却 液温度决定。
发动机转速
标准的燃油喷射量 标准的燃油喷射量由发动机转 速和加速踏板位置决定。
热膜式空气流量传感器
BOSCH高压共轨系统
热膜式空气流量传感器工作原理
热膜式空气流量计是一个带 有逻辑输出的空气质量传感器， 为了获得空气流量，传感器元件 上的传感器膜片被中间安装的加 热电阻加热，膜片上的温度分配 被与加热电阻平行安装的温度电 阻测量。通过传感器的气流改变 了膜片上的温度分配，从而使得 两个温度电阻的电阻值产生差异。 电阻值的差异取决于气流的方向 和流量，因此空气流量传感器对 空气的流量和方向具有较高的要 求。微机械制造的传感器元件的 小尺寸和较低的热容量式的传感 器的响应时间<15ms。如需要可 以在传感器内部安装进气温度传 感器，用以测量进气温度。
德尔福共轨系统完整介绍！
德尔福共轨系统完整介绍！德尔福共轨喷射系统DCR基本介绍德尔福柴油机共轨喷射系统简称DCR（D elphi D iesel C ommon R ail）第一部分：简介1、系统组成德尔福柴油机共轨喷射系统采用了模块化设计技术，便于应用于不同结构和形式的发动机之上。
德尔福柴油机共轨喷射系统主要包括以下部件：-共用高压燃油储能器（共用油轨）；-高压燃油调节器（选装元件）；-内置高压泵并设计有进油计量初级供油泵结构的燃油泵；-燃油喷射器（喷油器）；-发动机电子控制单元（ECU）；-燃油滤清器。
德尔福柴油机共轨喷射系统所配备的共用高压燃油储能器，亦称为“共用油轨”。
通常被设计装配在发动机的气缸体或气缸盖上，由高压油泵向其提供高压燃油。
共轨内部的燃油压力是通过发动机电子控制模块结合设计在高压油泵内部的进油计量装置和高压燃油调节器（当系统装备时）完成综合调节控制的。
因此，系统燃油压力与发动机转速无关。
即使在很低的发动机转速下，如果需要，系统也可以提供高压燃油并进行高压燃油喷射。
一组若干个高压燃油喷射器将通过高压油管与共轨相连接。
系统通过发动机电子控制模块直接驱动设计在燃油喷射器内部的电磁开关控制燃油喷射的开启和关闭时间和频率。
2、目前应用状况德尔福柴油机共轨喷射系统系为轿车用未来高速直喷式柴油发动机至少达到满足美国联邦1998年排放法规和欧洲三号排放法规以及更高的世界排放法规的要求所设计的。
由于系统采用模块化设计，因此可非常方便地被搭载应用到不同结构的三至六缸的柴油发动机的各式车辆上。
根据相同的应用原则，德尔福柴油机共轨喷射可非常方便地扩展应用到中型车辆柴油机以及非车用柴油机市场产品上。
3、德尔福柴油机共轨喷射系统DCR优势：1) 结构设计紧凑德尔福柴油机共轨喷射系统主要零部件设计精巧，外形尺寸小，非常适合现代两气门和四气门发动机使用。
2) 模块式系统构成每气缸配备一枝电子控制的燃油喷射器的模块化组合式结构，可方便应用于三缸、四缸、五缸和六缸任何一款柴油机上。
德尔福柴油机电控高压共轨喷油系统_一_
ＭＡＳＴＥＲ ＴＨＥ ＢＡＳＩＣＳ基础知识讲座>>62一、前言在前几期中，我们介绍了德国博世（Ｂｏｓｃｈ）公司的电控高压共轨喷油系统。
从本期开始，本文将为您介绍美国德尔福（Ｄｅｌｐｈｉ）公司的电控高压共轨喷油系统的主要零部件和多次喷射的控制策略。
美国德尔福公司自２０００年兼并了英国卢卡斯公司的柴油系统及其相关的售后市场业务以后，在柴油喷射系统和柴油发动机管理系统方面得到了进一步发展。
该公司开发的Ｍｕｌｔｅｃ ＤＣＲ１４００型电控高压共轨喷油系统，德尔福柴油机以其独特的喷油器设计、精确的喷油量控制能力、创新的控制策略和良好的系统配套适应性，得到了市场的认可，并可以使柴油机排放达到欧３标准。
德尔福公司ＭｕｌｔｅｃＤＣＲ １４００型电控高压共轨喷油系统的主要特点是高压燃油泵具有进油计量功能并带有整体式低压输油泵，而喷油器在其１７ ｍｍ直径的壳体内装有一个高速电磁控制阀，喷油压力可在发动机整个运转工况范围内在２３～１６０ＭＰａ之间调节。
同时，为了使预喷射降低噪声和排放的性能在汽车整个使用寿命期内保持在很小的变化幅度内，德尔福公司又为该系统开发成功了一种以加速度信号处理为基础的称之为“加速度预喷射控制（ＡＰＣ）”（ＡｃｃｅｌｅｒｏｍｅｔｅｒＰｉｌｏｔ Ｃｏｎｔｒｏｌ）的创新的多次喷射（预喷、主喷和后喷）控制策略，显示出该系统控制喷油速率的灵活性，进一步降低了噪音，并且试验已证实在配装氧化催化净化器的情况下，该系统在中小型汽车上具有达到欧４排放法规的潜力。
二、德尔福共轨喷油系统简介图１显示了德尔福高压共轨喷油系统的液压油路。
整体式输油泵将燃油从汽车油箱经滤清器输往高压泵。
在高压泵的进● 文／江苏 敏瑞图１ 德尔福Ｍｕｌｔｅｃ ＤＣＲ－１４００共轨喷射系统图２ 德尔福共轨喷射系统主要部件（左起：滤清器、圆筒状共轨和喷油器、高压燃油泵）电控高压共轨喷油系统（一）ＭＡＳＴＥＲ ＴＨＥ ＢＡＳＩＣＳ基础知识讲座ＭＡＳＴＥＲ ＴＨＥ ＢＡＳＩＣＳ基础知识讲座>>64图５ Ｍｕｌｔｅｃ ＤＣＲ电液式喷油器图６ Ｍｕｌｔｅｃ ＤＣＲ电液式喷油器的液压油路喷油器在精确的油量控制能力和配套适应性方面能满足大多数直喷式柴油机的要求（图５）。
电子控制共轨式柴油喷射系统
电子控制共轨式柴油喷射系统电控共轨喷油系统是高压柴油喷射系统的一种，20世纪90年代中期才开始推向市场的第3代电控喷射技术，它摒弃了传统使用的直列泵系统，而代之以用一供油泵建立一定油压后将柴油送到各缸共用的高压油管（简称共轨）内，再由共轨把柴油送入各缸的喷油器。
共轨式柴油喷射系统喷油压力与喷油量无关，也不受发动机负荷和转速的影响，能根据要求任意改变压力水平，使NOX和颗粒排放都大大降低。
由于采用了独立的高压油泵，可提供很高的喷油压力，最高可达200~ 220MPa，即使联结各喷油器的高压油管很短也不会出现不可控制的异常喷射情况。
系统采用的是压力—时间计量原理，ECU根据工况、油温、空气温度等信号，由油压传感器测出压力值并输送给ECU，并使所测得的压力与发动机工况所给定的油压脉谱图（所设的最佳压力值）比较，ECU给出信号控制电磁式柴油泵控制阀（PCV）的启闭，来调整高压油泵的供油量，以改变共轨油道中的油压，使油压为最佳值。
因此，油压与发动机的转速和负荷无关。
与传统喷射系统相比，电控共轨柴油喷射系统的主要特点有：1）喷油压力柔性可调。
对不同工况可采用最佳喷射压力，从而可以优化柴油机的综合性能，由于喷油压力不随转速改变，解决了传统喷射系统（包括泵—喷嘴系统）因低速时喷油压力下降而导致的低速转矩差和低速烟度大的缺陷。
2）喷射压力高。
由于系统紧凑、刚度大，可实现较高的喷射压力（120 MPa ~170MPa），NO排放和微粒比普通的柱塞泵高出一倍。
加上可独立柔性控制喷油定时和喷油量，可将x控制在较小范围内。
3）可柔性控制喷油规律。
可实现灵活多样的喷油规律，喷油速率柔性化。
如预喷射、多段喷射、“靴形”喷射等，以及配合排气后处理使用的排气行程中的喷射，从而既保证优NO排放和dφ/dp。
良的动力性、经济性，又可降低x4）控制精度高。
电磁阀控制喷油，高压油路中不会出现气泡和残压为零的现象，因此在柴油机运转范围内，喷油量变动小，各缸的不均匀可得以改善，并减小柴油机的振动与有害排放，对于车用柴油机来说还可改善驱动性能。
柴油机高压共轨系统
高压共轨(Common Rail)电喷技术是指在高压油泵、压力传感器和电子控制单元(ECU)组成的闭环系统中，将喷射压力的产生和喷射过程彼此完全分开的一种供油方式。
它是由高压油泵将高压燃油输送到公共供油管(Rail)，通过公共供油管内的油压实现精确控制，使高压油管压力(Pressure)大小与发动机的转速无关，可以大幅度减小柴油机供油压力随发动机转速变化的程度.结构及原理高压共轨系统利用较大容积的共轨腔将油泵输出的高压燃油蓄积起来，并消除燃油中的压力波动，然后再输送给每个喷油器，通过控制喷油器上的电磁阀实现喷射的开始和终止。
其主要特点可以概括如下：共轨腔内的高压直接用于喷射，可以省去喷油器内的增压机构；而且共轨腔内是持续高压，高压油泵所需的驱动力矩比传统油泵小得多。
通过高压油泵上的压力调节电磁阀，可以根据发动机负荷状况以及经济性和排放性的要求对共轨腔内的油压进行灵活调节，尤其优化了发动机的低速性能。
通过喷油器上的电磁阀控制喷射定时，喷射油量以及喷射速率，还可以灵活调节不同工况下预喷射和后喷射的喷射油量以及与主喷射的间隔。
高压共轨系统由五个部分组成，即高压油泵、共轨腔及高压油管、喷油器、电控单元、各类传感器和执行器。
供油泵从油箱将燃油泵入高压油泵的进油口，由发动机驱动的高压油泵将燃油增压后送入共轨腔内，再由电磁阀控制各缸喷油器在相应时刻喷油。
预喷射在主喷射之前，将小部分燃油喷入气缸，在缸内发生预混合或者部分燃烧，缩短主喷射的着火延迟期。
这样缸内压力升高率和峰值压力都会下降，发动机工作比较缓和，同时缸内温度降低使得NOx排放减小。
预喷射还可以降低失火的可能性，改善高压共轨系统的冷起动性能。
主喷射初期降低喷射速率，也可以减少着火延迟期内喷入气缸内的油量。
提高主喷射中期的喷射速率，可以缩短喷射时间从而缩短缓燃期。
主要生产商目前世界上主要有三大公司在研发和生产柴油机高压共轨系统，日本电装、德国博世和美国德尔福。
高压共轨燃油喷射系统构造及工作原理
高压共轨燃油喷射系统构造及工作原理(总16页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--高压共轨燃油喷射系统构造及工作原理柴油机共轨电控柴油喷射系统部件构造主要由电控单元、高压油泵、共轨管、电控喷油器以及各种传感器等组成。
低压燃油泵将燃油输入高压油泵，高压油泵将燃油加压送入高压油轨，高压油轨中的压力由电控单元根据油轨压力传感器测量的油轨压力以及需要进行调节，高压油轨内的燃油经过高压油管，根据机器的运行状态，由电控单元从预设的 map 图中确定合适的喷油定时、喷油持续期由电液控制的电子喷油器将燃油喷入气缸。
高压油泵高压油泵的供油量的设计准则是必须保证在任何情况下的柴油机的喷油量与控制油量之和的需求以及起动和加速时的油量变化的需求。
由于共轨系统中喷油压力的产生于燃油喷射过程无关，且喷油正时也不由高压油泵的凸轮来保证，因此高压油泵的压油凸轮可以按照峰值扭矩最低、接触应力最小和最耐磨的设计原则来设计凸轮。
Bosch 公司采用由柴油机驱动的三缸径向柱塞泵来产生高达 135Mpa 的压力。
该高压油泵在每个压油单元中采用了多个压油凸轮，使其峰值扭矩降低为传统高压油泵的1/9 ，负荷也比较均匀，降低了运行噪声。
该系统中高压共轨腔中的压力的控制是通过对共轨腔中燃油的放泄来实现的，为了减小功率损耗，在喷油量较小的情况下，将关闭三缸径向柱塞泵中的一个压油单元使供油量减少。
日电装公司采用了一个三作用凸轮的直列泵来产生高压。
该高压油泵对油量的控制采用了控制低压燃油有效进油量的方法。
工作过程：（1）柱塞下行，控制阀开启，低压燃油经控制阀流入柱塞腔；（2）柱塞上行，但控制阀中尚未通电，处于开启状态，低压燃油经控制阀流回低压腔；（3）在达到供油量定时时，控制阀通电，使之关闭，回流油路被切断，柱塞腔中的燃油被压缩，燃油经出油阀进入高压油轨。
利用控制阀关闭时间的不同，控制进入高压油轨的油量的多少，从而达到控制高压油轨压力的目的；（4）凸轮经过最大升程后，柱塞进入下降行程，柱塞腔内的压力降低，出油阀关闭，停止供油，这时控制阀停止供电，处于开启状态，低压燃油进入柱塞腔进入下一个循环。
德尔福柴油机电控高压共轨喷油系统(三)
油 器 ５ 连 续 喷射 的情 况 。 这些 试 验 结 ０次 果 证 实 ， 次 喷射 之 间的 干 扰 和 发 动机 每 各 循 环 喷 油 之 间的 差 异 均 很 小 ， 示 出该 系 显 统 达 到 优 良 的喷 射 控 制 稳 定 性 。
图 １ 和 图 １ 分 别表 示 系统 液 力 和 控 ７ ８
为 满 足 未 来 更 为严 格 的 排 放 法 规 ，
喷 油 器 设 计 参 数 、 系统 液 力 和 控 制 策 略
已经 优 化 ，在 装 备 氧 化 催 化 净 化 器 的轻
型 和 中 型 汽 车 上 采 用 两 次 喷 射 方 式 。德 尔福公 司正 在进一 步提 高喷 油压 力
喷 射 策 略 ，例 如 用 主 喷 射 前 的一 次 或 多 次 喷 射 的 方 法 ，来 进 一 步
降低 燃 烧 噪 声 ，
以及 用 后 喷 射 来
油 耗 相 同 的情 况下 ， 度 明显 降低 。 喷 烟 主
结 束至 后 喷开 始 之间 液压 间 隔的 典型 数值 为 ４ ０～８ ０ ＩＳ 后 喷 油 量 占总喷 油 量 ０ ０ ； Ｊ 的１ ５～２ ％。 多 次 喷 射是 一种 作 用 明显 ５ 的措 施 ，因为 它 只将 现 有 的 Ｍｕ ｅ Ｒ ｌ ｃＤＣ ｔ 共 轨 喷 射 系统 稍 做 改动 。 德 尔 福 公 司 内部 车 队 的 汽 车 上 对 同
喷 射 系统 的欧 ３ 欧 ４ 验 型 按 欧 洲 法 规 和 试 循 环 （ 括 冷 启动 在 内 ） 行 的汽 车 排 放 包 运 结果。 由于 喷 油器 和 喷 油 嘴 设 计参 数 已经
优 化 ，ＭｕｔｃＤ ｌ ＣＲ共 轨 喷 射 系统 已经 显 ｅ 示 出在 轻 型 和 中型 汽 车 上 采 用 两 次 喷 射 （ 喷射 和主 喷 射 ）方 法达 到 欧 ４ 放 标 预 排
国三柴油机燃油系统结构原理2电控高压喷油系统 ppt课件
ECU电控单元
零部件
凸轮轴、曲轴 转速相位传感器
中冷后压力温 度传感器
水温（油温） 传感器
电子 油门踏板
线束总成
ppt课件
7
工作原理图：
高压油管
喷油器 电子油门踏板
电 控 组 合 泵
喷油指令
ECU ppt课件
传 曲轴位置传感器 凸轮位置传感器
感 增压压力传感器 进气温度传感器
器 水温传感器 燃油温度传感器 。。。。。。。 8
圈、滑套、柱塞旋槽。 喷油定时和喷油量由有ECU精确控制电磁阀所决定。 喷油定时: 由电磁阀通电（关闭）的时刻所决定。 喷油量: 由电磁阀通电、断电（关闭、开启）的时间长短 所决定。
ppt课件
3
3、电控喷射系统分类
ppt课件
4
ppt课件
5
ppt课件
6
4、单体泵系统工作原理
电控单体泵
EUP泵体单元
输出级：功率放大，带有诊断 和保护：过流，短路，断路， 过热，过压，欠压
15
ECU主要功能(以潍柴为例)
ppt课件
16
ppt课件
17
5.7、执行器结构及原理介绍 5.7.1油量计量单元（潍柴）
安装位置
油量计量单元，通过对ECU的数据分析，决定每次往共轨管中输入多少的油量。
电阻值为2.6Ω –3.4Ω
二、电控高压喷油系统
ppt课件
1
1、柴油机电控系统发展历史
ppt课件
2
2、电控喷射系统特点
国二：机械位置控制系统 由喷油泵（调速器、齿条、柱塞、旋槽、齿圈、滑套、油门拉杆、 停油拉杆）、高、低压油管、喷油嘴等组成。 由油门拉杆、停油拉杆控制喷油泵机械调速器输出油量，喷油 定时为固定值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
德尔福柴油机电控高压共轨喷油系统(二)(图)
图10 有12C修正法时喷油器喷油量离散情况（500个喷油器统计值）
2.加速度预喷射控制(APC)
在所有应用共轨喷射达到欧3排放法规的机型中，由于预喷射缩短了主喷射的着火时间，从而降低了燃烧噪声。
在没有采用预喷射闭环控制策略措施的情况下，在发动机使用寿命期内，由于磨损的影响，预喷射油量是在变化的，因而也将使噪声、燃油耗和排放有所变化。
为此，德尔福专门为Multec DCR高压共轨喷射系统开发了一种以加速度信号处理为基础的创新的控制策略，被称之为“加速度预喷射控制（APC）”。
这种预喷射闭环控制策略的基本原理是：在发动机压缩行程期间喷射少量的燃油将会改变上止点前几度曲轴转角内发动机汽缸体的振动情况（图11），而这种振动情况可以借助于安装在汽缸体适当位置的加速度传感器监测到，同时这其中还涉及到如何测量出着火燃烧的最小驱动脉宽（MDP）（图12）。
MDP可以用以下方法来测出：在给定的喷射定时下，逐渐减少预喷射脉宽，直至熄火为止，然后将这些MDP 数据存储在ECU中，用于调节汽车使用寿命期内的预喷射脉宽。
图12和图13分别表示在不同预喷射定时和滤波频率下加速度信号能量与预喷射脉宽的关系曲线。
为了监测到在汽车实际行驶工况下各个喷油器的MDP，对受加速度信号影响的所有参数进行分析和优化。
图11 汽缸压力、预喷射驱动脉宽和用加速度信号表示的发动机汽缸体振动情况
图12 不同预喷射定时下发动机汽缸体振动能量与预喷射脉宽的关
图13 不同滤波频率下发动机汽缸体振动能量与预喷射脉宽的关系
图14 德尔福Multec DCR共轨喷射系统控制框图
应用APC控制策略可使汽车标定以最小的预喷射量来达到采用Multec DCR共轨喷射系统最低的燃烧噪声和排放。
在实际使用中，APC控制策略已显示出良好的效果，能使噪声和排放水平在发动机整个使用寿命期内保持在很小的变化幅度范围内。
图14显示了德尔福Multec DCR共轨喷射系统的控制。
（未完待续）。
