给排水课件6建筑中水工程

计算中水用水量
根据中水用途和建筑物用水需求,计算中水用水量,确保供需平衡。
03
分析水量平衡
对建筑物内部的中水供水、排水、处理等环节进行水量平衡分析,确保
中水系统的稳定运行。
建筑中水工程设计计算
确定处理工艺流程
确定处理构筑物
根据中水水源的水质指标和处理要求,选 择合适的处理工艺流程,并进行详细的设 计计算。
04
建筑中水工程施工与验 收
建筑中水工程施工
施工前准备
进行现场勘查,了解工 程要求和条件,制定施
工方案和计划。
材料采购与检验
根据工程需要,采购合 格的中水处理设备和材 料,并进行质量检验。
施工过程控制
按照施工方案和规范进 行施工,确保施工质量
符合设计要求。
施工验收
完成施工后,进行自检 和验收,确保工程质量
生物处理
利用微生物的代谢作用,去除 原水中的有机物、氨氮等污染 物。
膜处理
采用膜分离技术,如超滤、反 渗透等,对原水进行深度处理 ,以满足不同用途的水质要求
。
中水供水系统
设计供水管道
根据中水使用点的分布和使用要 求,设计合理的供水管道,确保 中水能够安全、稳定地输送到使
用点。
设置水表和阀门
在中水供水管道上设置水表和阀门 ,以便对中水的使用进行计量和控 制。
给排水课件6建筑中水 工程
目 录
• 中水工程概述 • 中水系统组成与处理工艺 • 建筑中水工程设计 • 建筑中水工程施工与验收 • 建筑中水工程实例分析
01
中水工程概述
中水定义与分类
定义
中水指废水或雨水经过适当处理 后,达到一定的水质指标,满足 某种使用要求,可以进行有益使 用的水。
根据中水用途和建筑物用水需求,计算中水用水量,确保供需平衡。
03
分析水量平衡
对建筑物内部的中水供水、排水、处理等环节进行水量平衡分析,确保
中水系统的稳定运行。
建筑中水工程设计计算
确定处理工艺流程
确定处理构筑物
根据中水水源的水质指标和处理要求,选 择合适的处理工艺流程,并进行详细的设 计计算。
04
建筑中水工程施工与验 收
建筑中水工程施工
施工前准备
进行现场勘查,了解工 程要求和条件,制定施
工方案和计划。
材料采购与检验
根据工程需要,采购合 格的中水处理设备和材 料,并进行质量检验。
施工过程控制
按照施工方案和规范进 行施工,确保施工质量
符合设计要求。
施工验收
完成施工后,进行自检 和验收,确保工程质量
生物处理
利用微生物的代谢作用,去除 原水中的有机物、氨氮等污染 物。
膜处理
采用膜分离技术,如超滤、反 渗透等,对原水进行深度处理 ,以满足不同用途的水质要求
。
中水供水系统
设计供水管道
根据中水使用点的分布和使用要 求,设计合理的供水管道,确保 中水能够安全、稳定地输送到使
用点。
设置水表和阀门
在中水供水管道上设置水表和阀门 ,以便对中水的使用进行计量和控 制。
给排水课件6建筑中水 工程
目 录
• 中水工程概述 • 中水系统组成与处理工艺 • 建筑中水工程设计 • 建筑中水工程施工与验收 • 建筑中水工程实例分析
01
中水工程概述
中水定义与分类
定义
中水指废水或雨水经过适当处理 后,达到一定的水质指标,满足 某种使用要求,可以进行有益使 用的水。
第9章居住小区给水排水工程及建筑中水工程-资料.ppt

二、 中水系统的类型
1. 建筑中水系统(见附图)
建筑内部排水系统为分流制、水处理设施设在建筑内 部(地下室)或室外,投资少见效快。(高层建筑)
2. 小区中水系统(见附图)
以小区为单位进行中水处理、排水为分流、供水为给 水与中水、适用居住小区、机关大院、大专院校。
3. 城镇中水系统
以二级处理厂出水为水源(部分雨水)供水管网分为 生活饮用水和杂用水多管配水系统。
三、建筑中水系统的组成
✓ 中水原水收集系统 ✓ 中水处理系统 ✓ 中水供水系统
1. 中水原水收集系统
收集、输送中水原水到中水处理设施的管道系统及其 附属构筑物。
2. 中水处理系统
A.预处理:截留大漂浮物、悬浮物、杂物(格栅) B.主要处理:去除水中有机物和无机物(沉淀、混凝和生化) C.后处理:对中水深度处理(生物膜、活性碳)
8~6
6~4
二、 居住小区排水系统
1. 排水体制
新建小区:雨污分流排放 设中水系统、化粪池:污废分流排放
2. 排水系统的组成
管道系统和构筑物 提升泵站、压力流管道 小区污水处理 排出管
3. 排水管道的布置和敷设
总体原则:管线要短,埋深要浅、自流排放
布置原则:
1)干管—支管——接户管 2)若市政有几个排水接入点,尽量分散排放; 3)注意减少管线交叉,尽量减少埋深; 4)支干管沿人行道或绿地布置; 5)接户管布置在小道或绿地;
1. 建筑中水工程
——是建筑或居住小区内使用后的各种排水,如:生活排 水、冷却水、雨水等经过适当处理后,应用于建筑物或居 住小区内作杂用水的供水系统。
2. 杂用水系统
主要用来冲洗便器、汽车,绿化和浇洒道路的给水系统。
3. 设置中水系统的重要性

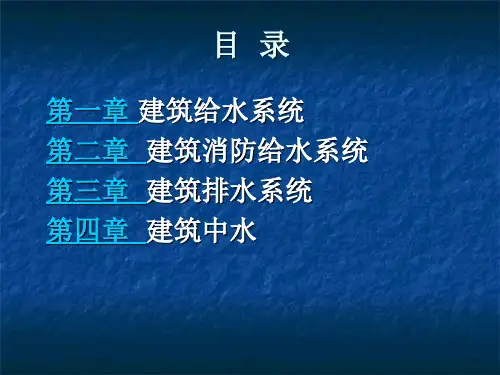

建筑给水排水工程全套课件ppt

二、气压给水设备
调节和贮存水量并保持所需的压力。
§1-8 建筑给水管道的设计流量
一、按卫生器具同时作用系数确定设计秒流量
qq n0*q
1、管网中某管段的输配量为:(L/S) n0:室内某段及其以后管段的某一种卫生器具数; q:该种器具的额定流量(L/S) 修正系数: A:不同类型卫生器具同时作用百分数b1; B:同类型卫生器具同时作用百分数b2; C:考虑卫生器具配水龙头出流特性影响的流量降低百分 数Cg。则上式为:
目录
第一章 建筑给水系统 第二章 建筑消防给水系统 第三章 建筑排水系统 第四章 建筑中水
第一章 建筑给水系统
§1-1 建筑内部给水系统的组成和分类 §1-2 建筑内部的给水方式 §1-3 高层建筑给水系统 §1-4 管材、附件和水表 §1-5 建筑给水管道布置和敷设 §1-6 建筑给水设备——水泵、贮水池及吸水井 §1-7 建筑给水设备——水箱和气压给水设备 §1-8 建筑给水管道的设计流量 §1-9 建筑给水系统水力计算
H2:最不利配水点。Kpa H3:水表水头损失。Kpa H0:资用水头,即引入管连接室外管网的最小压 力——不得小于100 Kpa。 Z1:水泵吸水几何高度。(贮水池最低水位标高) Z2:最不利标高。Kpa
3、水泵类型选择
1)优先选择离心式水泵; 2)根据建筑内用水量的大小和变化情况及水 压,选择水泵台数、型号; 3)水泵变速运行。
式:Zx;高位水箱最低水位的标高;m Zb:最不利配水点或消火栓的标高;m Hc:最不利配水点或消火栓的流出水头;KPa Hs:水箱出口至最不利配水点或消火栓的管道总 水头损失。Kpa
(四)水箱容积计算
1、单设水箱的容积
Vs Q1*t1
式::由水箱供水的最大连续平均小时用水 量;m3/h t1:由水箱供水的最大连续出水小时数;h Vs;水箱的调节容积。m3
课件建筑中水工程.ppt

自来水补充 Q0
q 42 A用途
q
41
B用途
q
11
C用途
q 12 D用途
Q00 中水高位水箱
q 01
q 31
q 02
q 32
q
q 33
03
q 04
q 34
q 43
E用途 q
44
F用途
G用途
H用途
Q1
原水 调节池
原水提升泵 Q2
中水处 理装置
Q1100
中水 调节池
Q20
建筑物水量平衡图
Q3
Q4 城市排水管网
技术经济比较
第十一章 建筑中水工程
11.2 中水的水质、水量与水量平衡
11.2 中水的水质、水量与水量平衡 11.2.1 中水水源及其水质水量
1.建筑中水水源
(1)建筑物中 水水源的取舍顺序
沐浴水 盥洗排水 冷却水
游泳池排污水水
洗衣排水 厨房排水 厕所排水
11.2 中水的水质、水量与水量平衡 11.2.1 中水水源及其水质水量
沉淀处理设施 气浮处理设施
生物处理设施 过滤设施 活性炭过滤 膜分离 消毒
11.3 建筑中水处理工艺及设施 11.3.3 中水处理站
中水处理站位置: 建筑物内的中水处理站宜设在建筑物的最底层; 处理构筑物宜为地下式或封闭式。
应有采暖、通风、换气、照明、给水排水设施; 中水处理中产生的臭气应采取有效的除臭措施 ; 应具备污泥、渣等的存放和外运条件。
中水原水收集、储存、处理和中水供给等一系列 工程设施组成的有机结合体。
建筑中水系统
分类
小区中水系统
11.1 建筑中水系统
自 来
水 生活用水
给排水课件-6-建筑中水工程

设备选择
根据工艺流程和水量要求 ,选择合适的处理设备, 如水泵、过滤器、消毒设 备等。
注意事项
设备选型时应考虑其性能 、可靠性、易用性及维护 成本等因素,同时要确保 设备符合环保要求。
03
建筑中水处理技术
物理处理技术
沉淀与澄清
通过物理作用,使水中悬 浮物自然沉降,将其分离 或转化为大颗粒以便于去 除。
工业建筑中水工程实例
某钢铁企业中水回用工程
该工程规模较大,能够将钢铁生产过程中产生的废水进行处理后回用于生产过程,降低了生产成本,实现了废水 资源化利用。
某石油化工企业中水处理工艺
该工艺采用高效沉淀+活性炭吸附+膜过滤+消毒的组合方式,处理效果稳定可靠,出水水质优良,满足工业回用 水标准。
THANKS
定期检查水源的质量和水量,确保满足中水 系统的需求。
设备维护与保养
定期对中水处理设备进行维护和保养,确保 设备的正常运行。
监控水质变化
对中水水质进行实时监测,及时发现并处理 水质问题,保证出水质量。
能源与资源管理
合理利用能源和资源,降低运行成本,提高 中水系统的经济效益。
维护保养措施
制定维护计划
根据设备运行状况和保养需求 ,制定合理的维护计划。
,减少对新鲜水的消耗。
确保安全与稳定
中水水质应符合相关规定,确 保使用安全;系统运行应稳定
,保证供水可靠性。
经济合理
在满足功能要求的前提下,应 尽量降低投资和运行成本,提
高经济效益。
易于维护与管理
设计应考虑系统的可维护性和 可操作性,方便日常的维护和
管理。
系统组成与流程
原水收集系统
负责收集建筑内的废水 、雨水等原水,为中水
给排水课件-6-建筑中水工程

中水供水系统设计
中水回用方式选择
根据中水使用需求和建筑布局,设计中水 供水系统,包括中水管网布置、水泵选型 、水箱设置等。
根据中水水质和使用要求,选择合适的回 用方式,如冲厕、绿化、洗车等。
设计案例分析
案例一
某高层办公楼中水系统设计。该 案例详细介绍了中水水源选择、 处理工艺设计、供水系统设计和
回用方式选择等方面的内容。
案例二
某大型商业综合体中水系统设计。 该案例重点介绍了中水处理工艺 的优化设计,以及如何通过合理 的水质监测和控制措施确保中水
水质稳定达标。
案例三
某高校校园中水系统设计。该案 例着重探讨了如何利用校园内的 雨水资源,设计出一套高效、节 能的中水系统,实现校园内水资
源的循环利用。
04 中水系统施工技术与质量 控制
控制系统
包括自动化控制设备和手动控 制设备,用于监控和管理整个
中水系统的运行。
工作原理及流程
工作原理
中水系统通过原水收集系统将原水收集到处理系统中,经过物理、化学、生物 等处理方法去除污染物,提高水质,然后通过中水供水系统将处理后的中水供 应给建筑内部各用水点。
流程
原水收集→原水泵→处理系统→中水储水池→中水泵→中水管网→用水点。
施工技术要点
01
02
03
管道安装
根据设计要求,选择合适 的管材和连接方式,确保 管道安装牢固、无渗漏。
设备安装
中水系统中的设备如水泵、 水箱、阀门等需按照厂家 提供的安装指南进行安装, 确保设备正常运行。
管道试压
在管道安装完成后,需进 行试压试验,以检验管道 系统的密封性和承压能力。
质量控制措施
规范要求
中水系统设计需符合国家相关规范标 准,如《建筑中水设计规范》、《室 外排水设计规范》等。同时,还需遵 循地方政府的节水政策和相关法规。
给排水课件6建筑中水工程

生物膜法
利用生物膜上的微生物降解有 机物,同时进行生物膜的更新 与脱落。
厌氧生物处理
利用厌氧微生物降解有机物, 产生沼气等能源物质。
自然生物处理
利用自然生态系统中的生物群 落降解有机物,如湿地、氧化
塘等。
04
CATALOGUE
中水工程设计要点
水量平衡
水量需求分析
根据建筑物的用水需求,分析中 水系统的原水量、供水量、回水 量等,确保系统供需平衡。
经济压力
中水回用工程建设和运营成本较高, 对于一些小型企业和项目来说,经济 负担较重。
公众认知度低
由于宣传和教育不足,部分地区居民 对中水回用的认知度较低,存在抵触 心理。
法律法规不健全
目前关于中水回用的法律法规尚不健 全,缺乏统一的标准和规范。
中水工程的发展趋势和前景
技术进步
政策支持
随着科技的不断进步,中水回用技术将不 断改进和完善,提高处理效率,降低成本 。
详细描述:公共建筑中水指废水经过适当处理后,满足 某种使用要求,可以进行有益使用的水。
详细描述:原水→格栅→调节池→生物滤池→消毒→中 水
详细描述:适用于公共建筑如图书馆、博物馆、医院等 的生活用水、环境用水等。
06
CATALOGUE
中水工程的挑战与前景
当前面临的问题和挑战
技术难题
中水回用技术尚未完全成熟,部分处 理工艺存在效率低下、运行不稳定等 问题。
在此添加您的文本16字
总结词:工艺流程
在此添加您的文本16字
详细描述:原水→格栅→调节池→毛发过滤器→生物滤池 →消毒→中水
在此添加您的文本16字
总结词:适用范围
在此添加您的文本16字
详细描述:适用于住宅小区、宾馆、饭店等建筑的生活用 水、环境用水等。
利用生物膜上的微生物降解有 机物,同时进行生物膜的更新 与脱落。
厌氧生物处理
利用厌氧微生物降解有机物, 产生沼气等能源物质。
自然生物处理
利用自然生态系统中的生物群 落降解有机物,如湿地、氧化
塘等。
04
CATALOGUE
中水工程设计要点
水量平衡
水量需求分析
根据建筑物的用水需求,分析中 水系统的原水量、供水量、回水 量等,确保系统供需平衡。
经济压力
中水回用工程建设和运营成本较高, 对于一些小型企业和项目来说,经济 负担较重。
公众认知度低
由于宣传和教育不足,部分地区居民 对中水回用的认知度较低,存在抵触 心理。
法律法规不健全
目前关于中水回用的法律法规尚不健 全,缺乏统一的标准和规范。
中水工程的发展趋势和前景
技术进步
政策支持
随着科技的不断进步,中水回用技术将不 断改进和完善,提高处理效率,降低成本 。
详细描述:公共建筑中水指废水经过适当处理后,满足 某种使用要求,可以进行有益使用的水。
详细描述:原水→格栅→调节池→生物滤池→消毒→中 水
详细描述:适用于公共建筑如图书馆、博物馆、医院等 的生活用水、环境用水等。
06
CATALOGUE
中水工程的挑战与前景
当前面临的问题和挑战
技术难题
中水回用技术尚未完全成熟,部分处 理工艺存在效率低下、运行不稳定等 问题。
在此添加您的文本16字
总结词:工艺流程
在此添加您的文本16字
详细描述:原水→格栅→调节池→毛发过滤器→生物滤池 →消毒→中水
在此添加您的文本16字
总结词:适用范围
在此添加您的文本16字
详细描述:适用于住宅小区、宾馆、饭店等建筑的生活用 水、环境用水等。
