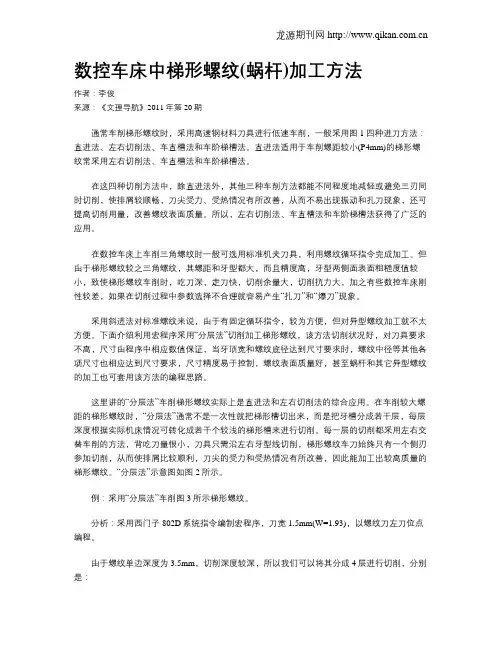

数控车床中梯形螺纹(蜗杆)加工方法
数控车床中梯形螺纹(蜗杆)加工方法作者：李俊来源：《文理导航》2011年第20期通常车削梯形螺纹时，采用高速钢材料刀具进行低速车削，一般采用图1四种进刀方法：直进法、左右切削法、车直槽法和车阶梯槽法。
直进法适用于车削螺距较小(P4mm)的梯形螺纹常采用左右切削法、车直槽法和车阶梯槽法。
在这四种切削方法中，除直进法外，其他三种车削方法都能不同程度地减轻或避免三刃同时切削，使排屑较顺畅，刀尖受力、受热情况有所改善，从而不易出现振动和扎刀现象，还可提高切削用量，改善螺纹表面质量。
所以，左右切削法、车直槽法和车阶梯槽法获得了广泛的应用。
在数控车床上车削三角螺纹时一般可选用标准机夹刀具，利用螺纹循环指令完成加工。
但由于梯形螺纹较之三角螺纹，其螺距和牙型都大，而且精度高，牙型两侧面表面粗糙度值较小，致使梯形螺纹车削时，吃刀深，走刀快，切削余量大，切削抗力大，加之有些数控车床刚性较差，如果在切削过程中参数选择不合理就容易产生“扎刀”和“爆刀”现象。
采用斜进法对标准螺纹来说，由于有固定循环指令，较为方便，但对异型螺纹加工就不太方便。
下面介绍利用宏程序采用“分层法”切削加工梯形螺纹，该方法切削状况好，对刀具要求不高，尺寸由程序中相应数值保证，当牙顶宽和螺纹底径达到尺寸要求时，螺纹中径等其他各项尺寸也相应达到尺寸要求，尺寸精度易于控制，螺纹表面质量好，甚至蜗杆和其它异型螺纹的加工也可套用该方法的编程思路。
这里讲的“分层法”车削梯形螺纹实际上是直进法和左右切削法的综合应用。
在车削较大螺距的梯形螺纹时，“分层法”通常不是一次性就把梯形槽切出来，而是把牙槽分成若干层，每层深度根据实际机床情况可转化成若干个较浅的梯形槽来进行切削。
每一层的切削都采用左右交替车削的方法，背吃刀量很小，刀具只需沿左右牙型线切削，梯形螺纹车刀始终只有一个侧刃参加切削，从而使排屑比较顺利，刀尖的受力和受热情况有所改善，因此能加工出较高质量的梯形螺纹。
浅谈在数控车床上运用宏程序加工多线梯形螺纹轴的应用
MANUFACTURING AND PROCESS | 制造与工艺浅谈在数控车床上运用宏程序加工多线梯形螺纹轴的应用曾金平广西南宁技师学院 广西南宁市 530031摘 要： 本文以广州数控GSK980TD系统数控车床上加工多线梯形螺纹轴为例，借助于宏程序中的变量、算术代码及转移代码特点，编写出切实可行的多线梯形螺纹加工程序。
经过实践操作验证，该程序结构简单，运行可靠，其通用性、灵活性强。
关键词：宏程序 多线梯形螺纹 变量 数控车床多线梯形螺纹在机械工业应用十分广泛，多用于快速机构的传动中。
随着社会的发展，多线梯形螺纹应用的场合越来越精密，而对于加工技术要求也越来越高，无论是在普通车床上还是在数控车床上加工多线梯形螺纹，都是具有较大的挑战性。
都需要经过合理的分析图纸计算螺纹的各个参数、制定加工工艺、选择适合的刀具材料及几何角度。
而在数控车床加工中，有手工编制程序和自动编程两种。
对于大部分的零件，采用自动编程都能够达到很好的效果，而且快捷、方便。
但是在少数情况下如复杂的零件，很难采用自动编程完成，比如加工多线梯形螺纹。
本文以广州数控GSK980TD系统数控车床上加工多线梯形螺纹轴为例，对多线梯形螺纹的数控车削加工方法进行解析。
1 实例分析如图6-3所示，该零件为三线梯形螺纹轴零件，材料为：45#钢，该零件梯形螺纹部分的直径为40mm，导程为21mm，螺距为7mm，中径和顶径的公差等级为7e，牙两侧的表面粗糙度值为1.6μm，要求左端外圆φ440-0.018与右端外圆φ300-0.013同轴度达φ0.03。
该零件要求的表面质量及表面粗糙度值较高。
根据对图纸进行分析，本次装夹方式可采用一夹一顶的装夹方式进行加工。
加工步骤如下：1.工件伸出三爪自定心卡盘20mm并夹紧。
2.车平端面，钻中心孔。
3.掉头装夹，工件伸出三爪自定心卡盘45mm夹紧，车端面控制总长。
4.粗车外圆φ44.2×35mm、φ35.2×25mm5.精车外圆φ440-0.018×8mm、φ350-0.062×25mm6.使用φ23麻花钻钻孔。
第六章 螺纹加工
三、梯形螺纹车刀的装夹
螺纹车刀的刀尖应与工件轴线等高，两切削刃夹角的平分 线应垂直于工件轴线，装夹时用梯形螺纹对刀样板校正，以免 产生螺纹半角误差。
四、梯形螺纹车削注意事项
1. 加工梯形螺纹时应采用左右借刀法加工，避免刀具三刃 口同时切削，产生扎刀。 2. 螺纹的牙型角要正确，螺纹牙型两侧面的表面粗糙值要 小。 3. 螺纹加工过程中，应注意不得改变转速，否则会乱牙。
第六章 螺纹加工
在各种机电产品中，螺纹的应用十分广泛，如螺钉、螺 母、螺杆、丝杠等。 用途：它主要用于连接各种机件，也可用来传递运动和载 荷。 主要分类： 按螺纹的牙型——三角形、梯形、锯齿形、圆形等； 按螺纹的外廓形状——圆柱螺纹、圆锥螺纹。
螺纹轴套零件图
第一节 等距螺纹的加工 第二节 多线螺纹的加工 第三节 梯形螺纹的加工
二、运用子程序加工梯形螺纹
上例中的螺纹加工也可用左右切削法，可调用子程序重复 进刀切削。
（下一页续表）
续表
梯形螺纹的加工方法
一、梯形螺纹的一般技术要求
梯形螺纹的轴向剖面形状是等腰梯形。用作传动，精度要 求高，表面粗糙值小，车削梯形螺纹比车削三角螺纹困难。梯 形螺纹的一般技术要求如下： 1. 螺纹的中径必须与基准轴颈同轴，其大径尺寸应小于基 本尺寸。
毛坯为φ45mm×75mm的45钢，用G71、G92指令进行编程， 加工该零件。
实例零件图
一、工艺分析
1. 夹住毛坯φ45mm外圆，伸出大于40mm长→粗车 φ34mm外圆至φ34.5mm→粗车φ24mm外圆至φ24.5mm，精 车外轮廓至尺寸。 2. 换4mm车槽刀加工退刀槽。 3. 换外三角螺纹刀粗、精加工M24×3（1.5）-6g外 螺纹至尺寸。
k ：螺纹的牙深。半径值，单位为μm。
多线内梯形螺纹的加工方法优化
多线 内梯 形螺纹 的加工方法优化
宦小玉 。 赵 光霞 。 蒋修定
（ 江 ２ １ ２ ０ １ ６ ）
摘 要： 研 究 了一种快速 车削 内梯形螺纹 的方法 ， 这种 加工方法能 克服 内外螺纹车 削中扎 刀、 崩 刃以及 分线精度 不高等
问题 ， 在提 高 内梯 形 螺 纹 的 加 工精 度 基 础 上 ， 保 证 加 工 质 量 并 提 高生 产 效 率 。
关键词 ： 梯形螺纹 ； 分层 进刀法 ； 左 右移 刀切 削
中 图分 类 号 ： Ｔ Ｇ６ ２ 文 献标 识 码 ： Ａ 文章编号 ： １ ６ ７ ２ — ５ ４ ５ Ｘ （ ２ ０ １ ７ ） ０ ７ — ０ ０ ８ ６ — ０ ３
层余量 ， 再用直进法车削第二层余量 ， 再依次 向左 向右均匀分配两侧车削余量 ， 再 以此类推 ， 直到车削 于车 刀 受 到 内螺 纹 孔径 几 何 尺 寸 的 限制 ，刀杆 直 径 小， 刚性 差 ， 而多 线 内梯 形 螺 纹 导程 大 、 牙 型深 、 走 刀 至理 论 进 刀深 度 ，然后 依 次 往 复 由外 至 内逐 层 去 除 最后进行精加工 。这种方法在加工过程中 ， 每 快， 切 削抗 力 大 ， 测 量 及 排 屑 较 困难 ， 相 比外 螺 纹 的 余量 ， 刀 具 沿着 螺 纹 的左 右 牙 型 加工 ， 刀具 吃刀 加 工难 度 更 大 。 为 了保证 内螺 纹 加工 质 量 精度 并 提 层加 工 时 ， 量小 ， 不 会 让 三 个切 削 刃 同时参 与 切 削 ， 排 屑 比较 顺 高加 工 效 率 ，本 文 研 究 了一 种 在 车床 上 快 速 加工 内 利， 刀具 的受 力 和散 热 情 况 得 到 改 善 ， 因此 ， 能 加 工 梯 形 螺 纹 的新 方 法 。 出较高质量的梯形螺纹。 ２ ． １ 进 刀 计算 方 法依 据 １ 传 统 多线 内梯 形螺纹／ Ｊ Ｎ Ｔ方 法 （ １ ） 螺 纹 中径 是 指 一个 假 想 圆 柱或 圆锥 的直 径 ， 该 圆柱 或 圆锥 的母 线 通 过螺 纹 牙 型 上 沟槽 和 凸起 宽 在车 床上 加 工小 螺距 螺纹 内梯形 螺 纹 一般 采用 度 相 等 的地 方 。梯 形 螺 纹 中径 计 算 公 式 为 ｄ ２：Ｄ ２ 直进 法通 常 用 直 进法 加 工 。对 于螺距 较 大 的螺 纹普 Ｄ 一０ ． ５ Ｐ， 内梯 形 螺 纹 的 小 径 计 算公 式 为 Ｄ１＝Ｄ 遍 采 用左 右 车 削 法或 斜 进 法粗 加 工 ，再 分 别 对 牙侧 Ｐ， 内螺 纹小 径 与 中径之 差 为 Ｄ ２一Ｄ１＝０ ． ５ Ｐ， 理论 面 和 牙底 进 行 精 加工 ，这 两 种方 法 在加 工 过 程 中对 上， 当 中拖 板 进 刀 单边 深 度 为 ０ ． ２ ５ Ｐ时 ， 螺纹 牙 型 上 每 次 的进 刀 深 度 和 左 右 赶 刀 量 依 赖 于操 作 者 经 验 ， 沟槽 和凸起宽度相等为 ０ ． ５ Ｐ ， 在螺纹 中径位置时 ， 刀 要 求 随着 进 刀 深 度增 加 逐 渐 减少 中拖板 和小 滑 板 的 具｜ ｓ 左 右 移 动量 为 ： Ｓ＝０ ． ５ Ｐ一 ，其 中 是 螺 纹 刀 进 刀 量 ，加 Ｔ 中的 尺寸 控 制 完全 依 赖 于操 作 者 的技 刀 头宽 度 。 术水平 ， 故难 以保 证 加工 精 度 Ｉ ” 。稍 有 不 慎 就会 导 致 （ ２ ） 梯 形螺 纹 刀 的刀 尖 角为 ３ ０ 。 ， 牙 型 半 角 为 零 件报 废 。 １ ５ 。 ， 用 中滑 板 进 刀 ， 刀尖 每进 给 １ ｍ ｍ， 左 右 两 切 削 刃 在 ｚ轴 方 向 的移 动 量 为 ０ ． ２ ６ ８ ａ ｒ ｍ（ 见图 １ ） ， 要 让 ２ 综 合 分 层 进 刀 法 两 侧切 削 刃 在 ｚ向没有 位 移 ，小 滑 板 必须 往 反 方 向 移动 ０ ． ２ ６ ８ ｍ ｍ． 在Ｃ Ａ ６ １ ４ ０机 床 上 ， 中 滑板 与小 滑 板 综 合 分层 切 削法 是 在直 进 法 和 左右 切 削 法 的基 上 刻度 均 为 ０ ． ０ ５ ｍ ｍ／ 格， 当中径 牙宽 车 到 ０ ． ５ Ｐ后 ， 中 础 上 进 行优 化 的新 方法 ， 在梯 形 螺 纹加 工 中 ， 当刀 具 滑板进刀 ｌ ０格 ， 小 滑 板 必 须 回移 ２ ． ６ ８格 ， 为 了保 留 的切 削 深 度小 于 ０ ． １ ５ ｍ ｍ 时 ，即使 三 刃 同 时参 与 切 牙型侧面精加工余量并计算方便 ， 取小滑板移动 ２ ． ５ 削， 切 削力 较 小 ， 切 削基本 平稳 。 当切 削 深度 大 于 ０ ． ２ 格 。以此类 推 ， 中滑板 每进 刀 １ ０格 ， 小 滑板 至 少移 动 ｍ ｍ 时 ， 若 两 刃或 三 刃 同 时切 削 ， 则很 容 易发 生 扎 刀 、 ２ ． ５格 ， 一 直进 到 牙型 深度 位置 。 崩刃等。 当 Ｐ≥ ４ 时， 将梯形螺纹加工余量均匀分为 若干层 ， 用 直 进 法进 完 第 一层 后 ， 根据 梯 形 螺纹 牙 型
螺纹的计算及加工方法
螺纹计算及加工该夹具可调偏心范围e为：0≤e≤r/3½。
式中r为定位的半径。
螺钉内伸长量h的计算：h=(4×r2-3×e2)½+e-r,h的偏差可以通过尺寸链解出。
(end) 梯形外螺纹:小径d3=d-P-2*ac梯形内螺纹:小径D1=D-P式中d——外螺纹的的公称直径；D——内螺纹的公称直径；P——梯形螺纹的螺距；ac——牙间间隙；梯形外螺纹:大径d=D；梯形内螺纹:大径D4=D+2*ac式中字母代号同上注：梯形内螺纹的大径不是公称直径！！代号关系式---------------------------------------内外螺纹大径d、D（公称直径）---------------------------------------螺距p---------------------------------------牙顶间隙ac---------------------------------------基本牙型高度H1 H1 = 0.5p---------------------------------------外螺纹牙高h3 h3 = H1 + ac= 0.5p + ac---------------------------------------内螺纹牙高H4 H4 = H1 + ac= 0.5p + ac---------------------------------------牙顶高z z = 0.25p= H1 / 2---------------------------------------外螺纹中径d2 d2 = d - 2z= d - 0.5p---------------------------------------内螺纹中径D2 D2 = d - 2z= d - 0.5p---------------------------------------外螺纹小径d3 d3 = d - 2h3---------------------------------------内螺纹小径D1 D1 = d - 2H1= d - p---------------------------------------内螺纹大径D4 D4 = d + 2ac---------------------------------------原始三角形高H H = 1.866p---------------------------------------外螺纹牙顶圆角R1 R1max = 0.5ac---------------------------------------牙底圆角R2 R2max = ac---------------------------------------车螺纹的步骤与方法：（低速车削三角形螺纹Vく5米∕分）1、车螺纹前对工件的要求：1）螺纹大径：理论上大径等于公称直径，但根据与螺母的配合它存在有下偏差（—），上偏差为0；因此在加工中，按照螺纹三级精度要求。
数控车床梯形螺纹的加工方法及改进研究
科学技术创新2020.29梯形螺纹主要应用于传动机构中作为传导螺纹，梯形外螺纹与内螺纹以成对方式呈现，具有牙型深、螺距较大等特征，在采用数控车床进行加工时易产生较大的切削力与振动问题，加剧刀尖磨损程度、易引发扎刀事故，影响到工件的质量与加工生产进度。
基于此，本文拟针对梯形螺纹的常规加工工艺进行改进，并通过程序调试确保工艺具备可行性。
1梯形螺纹结构与加工方法1.1梯形螺纹。
1.1.1基本结构。
选取一对典型梯形螺纹副作为参照，在该梯形螺纹副的左上方、右上方分别设有螺杆和螺套，两类零件的外形、尺寸与螺纹精度将直接决定零件能否正常旋合。
以梯形螺纹Tr36×6为例（各结构的参数如表1所示），其牙型呈等腰梯形、牙型角为30°，相较于其他螺纹在牙根强度、对中性上占据良好性能优势，其公称直径为36mm 、螺距为6mm 。
左旋螺纹需在尺寸规格后加注“LH ”，右旋螺纹则不标出。
为保障梯形螺纹质量达标，应在加工环节确保牙型的准确度，使螺纹中径与基准轴保持同轴，以中径尺寸定心，在车削加工环节注意控制好中径的尺寸公差与两侧表面粗糙度[1]。
表1梯形螺纹的结构及计算公式1.1.2车刀材料。
在车刀材料选取上，主要选用硬质合金刀片进行梯形螺纹的高速车削，考虑到数控车床存在较严格的加工标准，因此选用材质为YT15硬质合金的可转位机夹刀片，保障刀片在硬度、耐磨性与使用寿命等方面具备良好的性能优势。
在车削加工环节，应注重选用标准刀片，在安装刀具时控制主切削刃与工件轴线保持等高且平行，利用样板进行找正与纠偏处理，使刀头角平分线与工件轴线呈垂直关系，并且将车削深度控制在与牙型高度一致的位置，确保中径尺寸达标。
1.2加工方法。
1.2.1直进法和斜进法。
直进法指车刀沿水平方向间歇进给至牙深部位，考虑到在车削梯形螺纹需利用车刀三刃同时切削，由此将产生较大的切削力、加剧刀具的磨损情况，并且无法保障及时排屑，易出现扎刀问题。
梯形螺纹丝杆的加工方法
梯形螺纹丝杆的加工方法梯形螺纹丝杆是一种常见的机械传动元件，广泛应用于各种工业机械设备中。
其主要特点是具有良好的自锁性能和负载能力，适用于需要实现线性运动的场合。
梯形螺纹丝杆的加工方法是机械加工中的一个重要领域，其加工难度和要求较高。
本文将从加工工艺流程、加工设备和工艺参数等方面介绍梯形螺纹丝杆的加工方法。
一、加工工艺流程梯形螺纹丝杆的加工工艺流程主要包括下列几个步骤：1、材料准备：选择合适的材料，一般选用优质碳素钢或合金钢材料。
2、车削加工：首先进行车削加工，将材料的直径加工至所需尺寸。
3、热处理：对车削加工后的材料进行热处理，使其具有较高的硬度和强度。
4、外圆磨削：对热处理后的材料进行外圆磨削，使其达到更高的精度要求。
5、螺纹加工：进行螺纹加工，将材料加工成梯形螺纹丝杆。
6、修磨：对螺纹丝杆进行修磨，以提高其精度和光洁度。
7、表面处理：进行表面处理，如镀铬、喷涂等，以提高其耐腐蚀性和美观度。
二、加工设备梯形螺纹丝杆的加工需要使用多种设备，包括车床、磨床、螺纹加工机等。
其中，车床是最基本的加工设备，主要用于车削和外圆磨削；磨床是用于对精度要求较高的工件进行磨削加工；螺纹加工机是专门用于对螺纹进行加工的设备。
在使用这些设备时，需要注意以下几点：1、设备选型：根据加工要求选择合适的设备，以确保加工精度和效率。
2、设备调试：对设备进行调试和检查，以确保其正常运转和安全性。
3、刀具选择：根据材料和加工要求选择合适的刀具，以确保加工质量和效率。
4、加工液选择：根据加工要求选择合适的加工液，以确保加工质量和刀具寿命。
三、工艺参数梯形螺纹丝杆的加工需要掌握一定的工艺参数，包括切削速度、进给速度、切削深度等。
这些参数的选择对加工质量和效率有重要影响。
1、切削速度：切削速度是指加工时刀具相对工件的速度。
切削速度过快会导致刀具磨损加剧和工件表面粗糙度增加，切削速度过慢则会降低加工效率和加工质量。
切削速度的选择应根据材料和加工要求进行调整。
三线梯形螺纹的切削加工
注 充 分 的 乳化 液 作 泠 却 ， 可提 高分 头 效 率 和 延 长 粗 车 刀 使 用寿命。
如图３ 、４所 示 用 一 把 刀 头 宽 度 略 大 于 牙 顶 宽 的 切 断
接在一起 （ 也可制作刀夹把两刀夹紧） 在进行切削时。 ，
可 同时切削两条螺旋槽 ，切削时间缩短了一倍 ，提高了生
０１ ｍ，开 动 车床 ，走 一 刀 分 第 一条 螺旋 槽 。 由于 一 次 可 ． ｍ
不 足之 处是 小 溜 板 刻 度 不 够 精 确 ，传 动 丝 杠 也 存 在 误 差 ， 多 头 螺 纹 的 螺 距 不 一 定 是整 数 ，用小 溜 板 刻 度 盘 读 出 小 数
值 的格 数 比较 困 难 不 易 达 到 高 的 精 度 ，这 种 方 法 只 用 在 粗 车 时分 头 ，在 采 用 移 动 小溜 板 进 行 分 头 时 ，如 果 采 用 传 统 的 尖 刀 进 行 画 刻 线 分 头 就 十 分 繁 琐 而 费 时 ， 甚 至 会 出错 ， 出 现乱 纹 （ 三 线 螺 纹 就 要 画 ６条 螺 旋 线 ， 四线 螺 纹 就 要 如 画 ８ 线） 条 。这 里 本 文 采用 宽 刃 刀 进 行 画线 （ 线 方 法 如 图 画 ２ ，关 键是 精 确 测量 和 控 制 车刀 移 动 的距 离 。
图 ３ 宽 刃 刀几 何 参 数
刀车到梯形螺纹的小径 ￣ ９ ｍ，作为车削螺纹时的基准面。 ２ｍ
（ 下转 第 ９ ６页 ）
维普资讯
技 术
［ ］ Ｄ ｖｓ ． Ｍｅｓ ｒ ｇ ｎｎ ｍ ｔｒ ｔｒｅ ｄｍｅｓ ｎｌ ｏｉｎ ９ ａｉ Ｑ． ａｕｉ ａｏ ｅｅ， ｈｅ — ｉ ｎｉ ａ Ｃ ｎ ｏ ｍ ｔ ｓ ｏ ｗ ｔ ｌ ｈ ｃｏｃｐ ［ ｉ ｉ ｔｍｉｒｓｏｙ Ｄ］．Ｐ Ｄ ｔｅｉ．Ｍａｓｃ ｕｅＳ Ｉｓ— ｈ ｇ ｈ ｈｓ ｓ ｓａｈ ｓｔ ｎｔ ｔ ｉ
数控车加工梯形螺纹
○A基础理论●B应用研究○C调查报告○D其他本科生毕业论文（设计）GSK980TDa数控车加工梯形螺纹的研究二级学院：物理科学与技术学院专业：机电技术教育（师范）年级：2007级学号：2007994136作者姓名：朱敬忠指导教师：潘汉军副教授完成日期：2011年5月19日GSK980TDa数控车床加工梯形螺纹的研究专业名称：机电技术教育（师范）作者姓名：朱敬忠指导教师：***论文答辩小组组长：苏财茂成员：苏财茂夏小群刘娅郑国权论文成绩：目录1前言 (1)2 梯形螺纹加工要求 (1)2.1 梯形螺纹尺寸计算 (1)2.2 梯形螺纹刀具的刃磨 (2)2.2.1刃磨要求 (3)2.2.2 刃磨步骤 (3)2.2.3 刃磨注意事项 (4)2.3 梯形螺纹的测量 (4)3 梯形螺纹的加工方法 (4)3.1 直进法 (5)3.2 斜进法 (5)3.3 左右分层切削法 (5)4 梯形螺纹编程方法 (5)4.1 用于螺纹切削的数控指令 (5)4.1.1 螺纹切削指令G32 (5)4.1.2 螺纹切削循环指令G92 (6)4.1.3 多重螺纹切削循环指令G76 (6)4.2 普通螺纹加工编程 (6)4.3 调用子程序加工梯形螺纹 (7)5 宏程序编程方法与加工梯形螺纹实例 (12)5.1 宏变量的功能以及格式 (13)5.2 宏运算、跳转格式 (14)5.3 实例编程与加工分析 (14)5.4 加工工艺分析 (18)6 加工多线梯形螺纹 (20)6.1 运用子程序调用加工多线梯形螺纹 (20)6.2 运用宏程序加工多线梯形螺纹 (21)7 结论 (21)GSK980TDa数控车加工梯形螺纹的研究作者朱敬忠指导教师潘汉军副教授（湛江师范学院物理科学与技术学院，湛江524048）摘要：探讨数控车削梯形螺纹的几种方法。
着重介绍左右分层切削法的编程方法,强调采用宏程序进行左右分层切削法可提高编程效率,并可获得较好的梯形螺纹加工质量。
梯形螺纹加工常用的加工方法
梯形螺纹加工常用的加工方法摘要：梯形螺纹的车削在生产实践中非常重要。
本文就梯形螺纹车削过程中车刀的刃磨要求、梯形螺纹的加工方面保证粗加工余量的快速去除和精加工余量的有效预留，从而达到高效、稳定地车削梯形螺纹，一直采用传统的高速钢车刀左右车削法或斜进法加工，不但效率低、刀具易磨损，还经常由于尺寸控制不准，使精加工余量不够出现废品。
本文介绍几种实践中摸索出来的简单实用、效率高的梯形螺纹车削方法，可以提高生产效率，缩短加工时间，保证粗加工余量的快速去除和精加工余量的有效预留，从而达到高效、稳定地车削梯形螺纹。
关键词：梯形螺纹强力切削螺旋升角一、梯形螺纹的相关知识梯形螺纹是利用很广泛的传动螺纹，分为米制和英制两种。
英制梯形螺纹的牙型角为29°，我国常见的是米制梯形螺纹，其牙型角为30°。
1.梯形螺纹标记梯形螺纹的标记由螺纹代号、公差代号及旋合长度代号组成，彼此间用“―”离开。
根据国标规定，梯形螺纹代号由种类代号Tr和螺纹“公称直径×导程”表示，由于标准对内螺纹小径D1和外螺纹大径只规定了一种公差带（4H、4h），规定外螺纹小径d的公差地位永远为h的基础偏差为零。
公差等级与中径公差等级数雷同，而对内螺纹大径D4，标准只规定下偏差（即基础偏差）为零，而对上偏差不作规定，因此梯形螺纹仅标记中径公差带，并代表梯形螺纹公差（由表现公差带等级的数字及表现公差带地位的字母组成）螺纹的旋合长度分为三组，分辨称为短旋合长度（S）、中旋合长度（N）和长旋合长度（L）。
在一般情形下，中等旋合长度（N）用得较多，可以不标注。
梯形螺纹副的公差代号分辨注出内、外螺纹的公差带代号，前面是内螺纹公差带代号，后面是外螺纹公差带代号，中间用斜线分隔。
2.标记示例螺纹代号：单线螺纹：Tr40×6-6h-L；Tr：螺纹种类代号（梯形螺纹）；40：公称直径；6：导程（对于单线螺纹而言，导程即为螺距）；6h：内螺纹公差代号；L：旋合长度代号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
梯形多线螺纹的加工方法梯形多线螺纹在车削加工中是一个较难的课题之一，它不仅要保证每条螺纹的尺寸精度和形状精度，而且还要保证几条螺纹的相对位置精度。
如果几条螺纹的位置精度(分线精度)出现较大误差，将会影响其配合精度，甚至造成无法安装，工件报废。
由此可见，多线螺纹分头精度是加工中的重点所在。
从理论上讲，不论是利用圆周分头法，还是轴线分头法都可以获得准确的分线精度。
但在实际操作中，没有一定的应变能力和一定的操作经验是难以加工出分线准确、精度较高的多线螺纹，甚至出现在粗加工中由于分头误差而产生工件报废。
在多年的工作实践中，我总结出了一套加工多线外螺纹的方法。
一、相关工艺知识
梯形螺纹车刀和几何角度及刃磨要求
梯形螺纹有英制和米制两种，米制牙型30°，英制牙型29°，我们常采用米制螺纹。
梯形螺纹车刀分粗车刀和精车刀两种。
1.梯形螺纹车刀角度
1）两刃夹角粗车刀应小于牙型角，精车刀应等于牙型角。
2）纵向前角粗车刀一般为15°左右，精车刀前角应等于0.
但实际时取5°--10°。
3）纵向后角一般为6°—8°。
4）两侧螺旋升角α1=（3—5）+Ψα2=（3—5）-Ψ
2.梯形螺纹车刀的刃磨要求
1）用样板校对刃磨两刀刃夹角。
2）车刀刃口要光滑、平直、无虚刃，两侧副刀刃必须对称刀头不能歪斜。
3）用油石研磨去各刀刃的毛刺。
二、梯形多线螺纹的车削方法（以Tr36×12 P6为例）
车削梯形螺纹与三角螺纹相比，螺距大、牙型角大、切削余量大、切削抗力大，而且精度要求高，加之工件一般都比较长，所以加工难度较大。
一般车削梯形螺纹我们用以下几种方法。
1.直进法
即每一刀都在X向进给，直至牙底处。
采用此方法加工梯形螺纹时，螺纹车刀的三个切削刃都要参与切削，导致加工排屑艰苦，切削力和切削热增长，刀头磨损严重，容易产生“扎刀”和“崩刃”现象，因此这种方法不合适大螺距螺纹的加工。
2.斜进法
螺纹车刀沿牙型一侧平行的方向斜向进刀，直至牙底处，用此方法加工梯形螺纹时，车刀始终只有一个侧刃参与切削，从而使排屑较顺利，刀尖的受热和受力情形有所改良，不易产生“扎刀”等现象。
3.交叉法
螺纹车刀分辨沿左、右牙型一侧的方向交叉进刀，直至牙底。
这种方法与斜进法较类似，利用此方法螺纹车刀的两刃都参与了切削。
以上三种方法加工时的刀具一般采用高速钢材料的刀具，粗、精车各一把刀。
在操作熟练情况下，选择提高主轴转速来进行加工，但
限制主轴转速不高于200转。
在临界螺纹终点距离时，可以用操纵压杆适度控制正转时的转速，但千万不能压得过位（以导致反转）。
粗加工时，为减小切削力,往往采用左右借刀切削法。
三、多线螺纹的分头
对车削螺纹较小的三角螺纹时可以采用导程分头或圆周分头一次完成。
原因是只有中拖板的径向进给，没有小拖板的轴向借刀，因而保证了轴向位置的精度。
而对加工较大螺距的螺纹，由于受切削力的影响，不能直接完成全部车削过程。
若采用斜进和左右进切削，就不可避免地会出现分头误差，具体措施如下：
1、多线螺纹的粗车分头
粗车时采用粗略分头。
刻线痕法；以TR36x12P6为例，用尖刀在螺纹表面对刀，后压下开合螺母在工件表面车出第一条螺旋线，然后使小滑板移动一个牙顶宽 2.2mm,再以第一刀为起点移动一个螺距，后再移动一个牙顶宽2.2mm, 刻线痕完毕。
粗车加工第一条螺旋槽时，只需把车刀移动到槽宽处，加工后的牙顶宽大于尺寸要求，同理开始粗车第二条螺旋槽，直至和第一条螺旋槽的尺寸基本相等。
2、多线螺纹的精车分头
在准备精车时，对先车某一个侧面应有所选择。
一般选择牙型较厚的开始精车，否则会对没有选择或选择错误而造成不必要的重复加工。
因此，在精车前，应对先车哪个侧面有所选择是非常必要的。
当精车好第一个牙型侧面后，要进行精确分头以保证工件螺距(或周节)的正确。
教材所讲的圆周分头和轴向分头都可以实施。
我在实操
中常采用百分表监视小拖板分头。
这样的优点是：直观、准确、操作方便，可以保证较高的分头精度。
在车第二个侧面时经过精确分头，车刀的轴向位置已确定，只要依次加深中拖板的进给深度至车削第一侧面的刻度(即螺纹小径)，就获得了第二个牙型相同侧面的精度。
即通过精确分头，轴向位置确定，径向位置在第一侧面车削时的刻度不变就保证上述所谈。
不论是粗车，还是精车，首先应该选择一个侧面作为车削和测量基准，而另一侧面成为余量。
四、梯形螺纹的测量
在实操中我常用以下方法：
（1）齿轮卡尺测量法这种测量方法误差较大，适合精度较低的螺纹。
（2）三针测量法这种方法是测量外螺纹中经的一种比较精密的方法。
适用于测量一些精度要求较高、螺纹升角小于4º的螺纹工件。
测量时把三根直径相等的量针放在螺纹相对应的螺旋槽中，用千分尺量出两边量针顶点之间的距离。
例：车Tr32×12 P6梯形螺纹，用三针测量螺纹中径，求量针直径和千分尺读数值M？
量针直径dD=0.518P=3.018mm
千分尺读数值 M＝d2+4.864dD-1.866P
＝29+4.864×3.1-1.866×6
=29+15.08-11.20
=32.88mm
测量时应考虑公差，查表求得。
三针测量法采用的量针一般是专门制造的，在实际应用中，有时也用优质钢丝或新钻头的柄部来代替，但与计算出的量针直径尺寸往往不相符合，这就需要认真选择。
要求所代用的钢丝或钻柄直径尺寸，最大不能在放入螺旋槽时被顶在螺纹牙尖上，最小不能放入螺旋槽时和牙底相碰，可根据下表进行选用。
五、梯形多线螺纹加工注意事项：
1.车刀安装得应严格对准中心，过高或过低过高，会出现啃刀现象。
2. 调整小滑板松紧，防止车刀移动。
3.车刀两侧刀刃应平直，否则牙型不正，精车刀应保持锋利。
4.多头螺纹导程大，走刀速度快，车削时当心碰撞。
5.精车时要多次循环分头，第二次或第三次分头时，不准小滑板借刀。
由于梯形多线螺纹加工难度大，在教学中我采取老师反复讲解、多次演习的教学方法，以增加学生记忆，在实训中以学生多操作为主，加大训练力度，采取理实一体化教学，综合运用直观教学法、多媒体辅助教学，引导学生在做中学、学中做，使学生的动手能力增强，提高教学效果，达到教学目的。
现代制造技术飞跃发展，技工学校为现代制造技术提供大量的高技能人才；加强技工学校学生学习知识技能的全面性、系统性尤为重要。
参考文献：
［1］车工工艺与技能训练.中国劳动出版社.
［2］车工工艺学.中国劳动出版社.
［3］车工生产实习.劳动人民出版社.。
