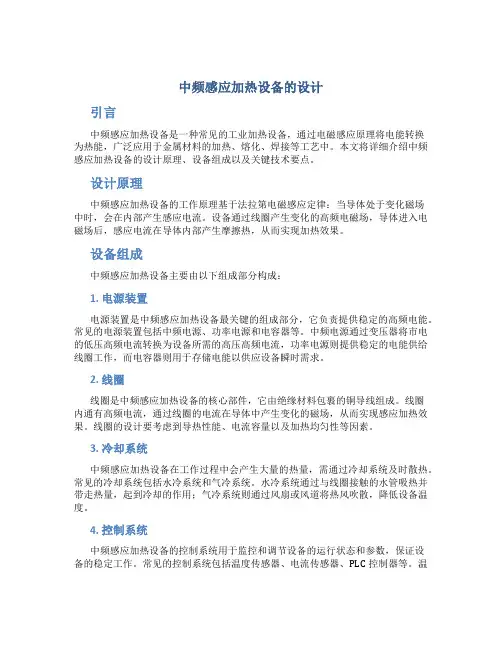

中频感应加热设备的设计引言中频感应加热设备是一种常见的工业加热设备，通过电磁感应原理将电能转换为热能，广泛应用于金属材料的加热、熔化、焊接等工艺中。
本文将详细介绍中频感应加热设备的设计原理、设备组成以及关键技术要点。
设计原理中频感应加热设备的工作原理基于法拉第电磁感应定律：当导体处于变化磁场中时，会在内部产生感应电流。
设备通过线圈产生变化的高频电磁场，导体进入电磁场后，感应电流在导体内部产生摩擦热，从而实现加热效果。
设备组成中频感应加热设备主要由以下组成部分构成：1. 电源装置电源装置是中频感应加热设备最关键的组成部分，它负责提供稳定的高频电能。
常见的电源装置包括中频电源、功率电源和电容器等。
中频电源通过变压器将市电的低压高频电流转换为设备所需的高压高频电流，功率电源则提供稳定的电能供给线圈工作，而电容器则用于存储电能以供应设备瞬时需求。
2. 线圈线圈是中频感应加热设备的核心部件，它由绝缘材料包裹的铜导线组成。
线圈内通有高频电流，通过线圈的电流在导体中产生变化的磁场，从而实现感应加热效果。
线圈的设计要考虑到导热性能、电流容量以及加热均匀性等因素。
3. 冷却系统中频感应加热设备在工作过程中会产生大量的热量，需通过冷却系统及时散热。
常见的冷却系统包括水冷系统和气冷系统。
水冷系统通过与线圈接触的水管吸热并带走热量，起到冷却的作用；气冷系统则通过风扇或风道将热风吹散，降低设备温度。
4. 控制系统中频感应加热设备的控制系统用于监控和调节设备的运行状态和参数，保证设备的稳定工作。
常见的控制系统包括温度传感器、电流传感器、PLC控制器等。
温度传感器用于监测被加热物体的温度，电流传感器用于监测线圈电流，PLC控制器则用于根据监测到的参数进行智能控制和调节。
设计要点在中频感应加热设备的设计过程中，需要注意以下几个要点：1. 加热物体的选择不同的加热物体具有不同的导热性能和电磁感应特性，因此在设计过程中需要根据实际工艺需求选择合适的加热物体。
高效节能多供电中频感应加热电源设计研究的开题报告

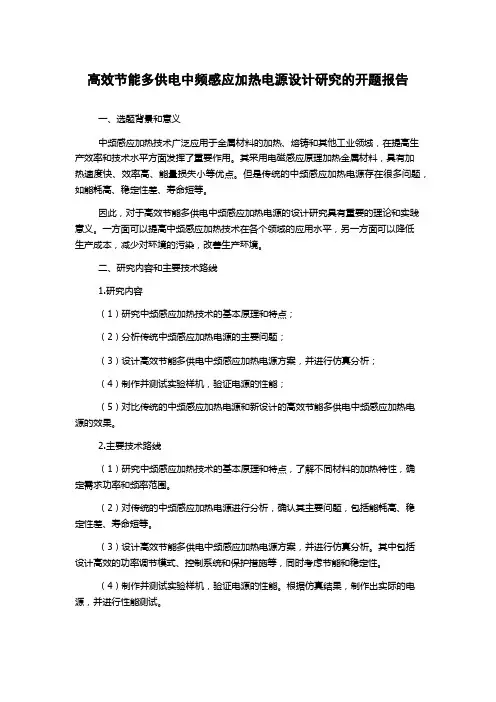

高效节能多供电中频感应加热电源设计研究的开题报告一、选题背景和意义中频感应加热技术广泛应用于金属材料的加热、熔铸和其他工业领域，在提高生产效率和技术水平方面发挥了重要作用。
其采用电磁感应原理加热金属材料，具有加热速度快、效率高、能量损失小等优点。
但是传统的中频感应加热电源存在很多问题，如能耗高、稳定性差、寿命短等。
因此，对于高效节能多供电中频感应加热电源的设计研究具有重要的理论和实践意义。
一方面可以提高中频感应加热技术在各个领域的应用水平，另一方面可以降低生产成本，减少对环境的污染，改善生产环境。
二、研究内容和主要技术路线1.研究内容（1）研究中频感应加热技术的基本原理和特点；（2）分析传统中频感应加热电源的主要问题；（3）设计高效节能多供电中频感应加热电源方案，并进行仿真分析；（4）制作并测试实验样机，验证电源的性能；（5）对比传统的中频感应加热电源和新设计的高效节能多供电中频感应加热电源的效果。
2.主要技术路线（1）研究中频感应加热技术的基本原理和特点，了解不同材料的加热特性，确定需求功率和频率范围。
（2）对传统的中频感应加热电源进行分析，确认其主要问题，包括能耗高、稳定性差、寿命短等。
（3）设计高效节能多供电中频感应加热电源方案，并进行仿真分析。
其中包括设计高效的功率调节模式、控制系统和保护措施等，同时考虑节能和稳定性。
（4）制作并测试实验样机，验证电源的性能。
根据仿真结果，制作出实际的电源，并进行性能测试。
（5）对比传统的中频感应加热电源和新设计的高效节能多供电中频感应加热电源的效果，评估电源的优缺点和应用前景，并提出可行性意见。
三、预期成果和应用前景本研究的预期成果为设计出一款高效节能多供电中频感应加热电源，具有高效、稳定、寿命长等优点，应用前景广阔。
特点如下：（1）功率调节精确，根据不同材料的加热特性和工艺要求实时调整功率；（2）控制系统稳定可靠，保证加热过程稳定；（3）保护措施完善，保证电源安全稳定运行；（4）供电方式多样，可满足不同的生产需求并节约能源；（5）适用于各种金属加热、熔铸等工业领域，提高生产效率和技术水平，同时降低生产成本和对环境的污染。
中频感应加热电源的微机控制系统设计
毕业设计说明书题目: 中频感应加热电源的微机系统控制设计学院名称：电气工程学院班级：学生姓名：学号：指导教师：教师职称：教授目次1 概述 (1)1．1 应用背景和意义 (1)1．2 国内外的发展状况 (1)1．3 本课题的设计任务及要求 (1)2 方案论证 (3)2．1 感应加热电源的基本工作原理 (3)2．2 中频感应加热电源的基本结构 (4)2．3 逆变器的选择 (5)3 主电路的设计 (8)3．1 整流电路的设计 (8)3.1.1 整流电路的选择 (8)3.1.2 整流电路的原理 (8)3．2 逆变电路的设计 (10)3.2.1 逆变电路的结构 (10)3.2.2 逆变电路的工作原理 (11)3.2.3 PWM逆变电路的设计 (12)4 控制电路的设计 (13)4．1 控制电路的作用 (13)4．2 控制电路的结构和原理 (14)4．3 控制芯片的设计 (14)4．4 温度传感器设计 (15)4．5 上位机接口模块的设计 (16)4．6 驱动电路的设计 (17)5 控制器软件设置 (19)5．1 单片机软件设置 (19)5．2 定时器捕捉中断方式 (21)总结 (22)致谢 (23)参考文献 (24)附录 A (26)附录 B (27)1 概述二十世纪末感应加热技术才被普遍应用，因为它不仅具有加热速率高、加热效率高、加热均匀等优点，而且还具有可选性、质量高、低污染、可控能力好和生产自动化等特点，因此能够迅速广泛的发展。
1．1 应用背景和意义在国外，感应加热技术已经日益成熟。
在铸造领域，双联熔炼工艺已经得到了快速发展。
在锻造领域，可以利用感应加热完成快速透热热锻，并且材料的利用率高达90%，锻件表面的光滑度可小于40μm。
在焊接领域，国外正大力发展全固态大功率电源。
在我国，因为铸件的使用量大，所以铸造行业正以炉熔炼为主，但是温度及成分控制能力差，废品率高，即使较好的铸造业废品率也只能为5%—16%间，但一般铸造废品率高达20%。
中频感应加热电源的设计
中频感应加热电源的设计

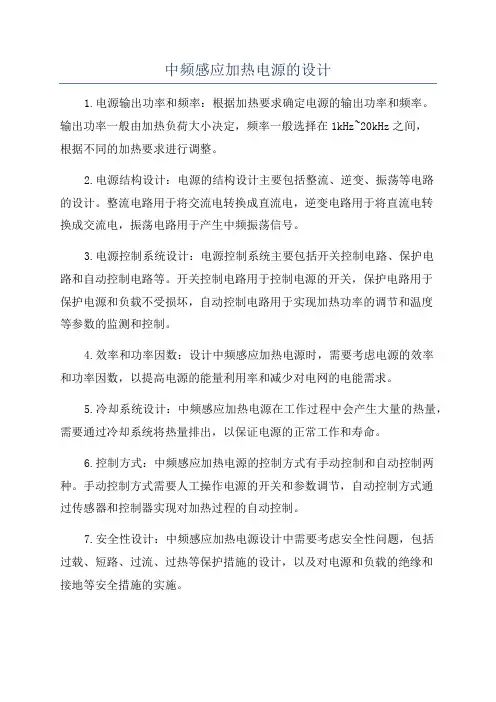

1.电源输出功率和频率：根据加热要求确定电源的输出功率和频率。
输出功率一般由加热负荷大小决定，频率一般选择在1kHz~20kHz之间，
根据不同的加热要求进行调整。
2.电源结构设计：电源的结构设计主要包括整流、逆变、振荡等电路
的设计。
整流电路用于将交流电转换成直流电，逆变电路用于将直流电转
换成交流电，振荡电路用于产生中频振荡信号。
3.电源控制系统设计：电源控制系统主要包括开关控制电路、保护电
路和自动控制电路等。
开关控制电路用于控制电源的开关，保护电路用于
保护电源和负载不受损坏，自动控制电路用于实现加热功率的调节和温度
等参数的监测和控制。
4.效率和功率因数：设计中频感应加热电源时，需要考虑电源的效率
和功率因数，以提高电源的能量利用率和减少对电网的电能需求。
5.冷却系统设计：中频感应加热电源在工作过程中会产生大量的热量，需要通过冷却系统将热量排出，以保证电源的正常工作和寿命。
6.控制方式：中频感应加热电源的控制方式有手动控制和自动控制两种。
手动控制方式需要人工操作电源的开关和参数调节，自动控制方式通
过传感器和控制器实现对加热过程的自动控制。
7.安全性设计：中频感应加热电源设计中需要考虑安全性问题，包括
过载、短路、过流、过热等保护措施的设计，以及对电源和负载的绝缘和
接地等安全措施的实施。
综上所述，中频感应加热电源的设计需要考虑输出功率和频率、电源结构、电源控制系统、效率和功率因数、冷却系统、控制方式、安全性等方面的因素。
通过合理的设计和选择，可以提高电源的性能和工作效率，满足不同加热需求的要求。
