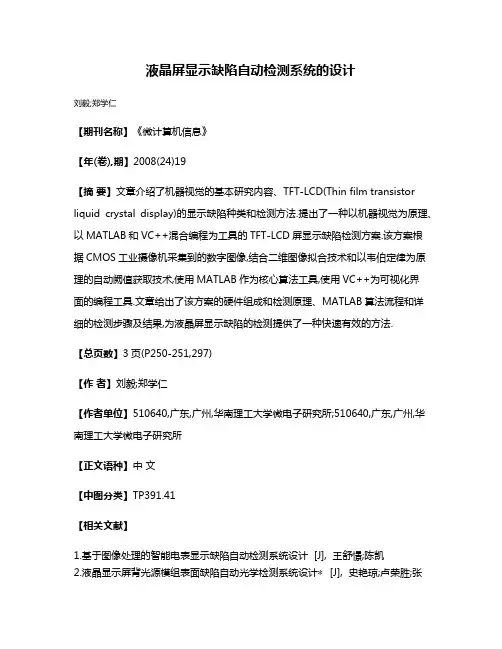

液晶屏显示缺陷自动检测系统的设计

液晶屏显示缺陷自动检测系统的设计

液晶屏显示缺陷自动检测系统的设计
刘毅;郑学仁
【期刊名称】《微计算机信息》
【年(卷),期】2008(24)19
【摘要】文章介绍了机器视觉的基本研究内容、TFT-LCD(Thin film transistor liquid crystal display)的显示缺陷种类和检测方法.提出了一种以机器视觉为原理、以MATLAB和VC++混合编程为工具的TFT-LCD屏显示缺陷检测方案.该方案根
据CMOS工业摄像机采集到的数字图像,结合二维图像拟合技术和以韦伯定律为原理的自动阙值获取技术,使用MATLAB作为核心算法工具,使用VC++为可视化界
面的编程工具.文章给出了该方案的硬件组成和检测原理、MATLAB算法流程和详细的检测步骤及结果,为液晶屏显示缺陷的检测提供了一种快速有效的方法.
【总页数】3页(P250-251,297)
【作者】刘毅;郑学仁
【作者单位】510640,广东,广州,华南理工大学微电子研究所;510640,广东,广州,华南理工大学微电子研究所
【正文语种】中文
【中图分类】TP391.41
【相关文献】
1.基于图像处理的智能电表显示缺陷自动检测系统设计 [J], 王舒憬;陈凯
2.液晶显示屏背光源模组表面缺陷自动光学检测系统设计∗ [J], 史艳琼;卢荣胜;张
腾达
3.基于机器视觉的液晶屏字符缺陷检测系统设计 [J], 徐炜东;王毅;张荣阁
4.基于labview的触摸式显示板自动检测系统的设计与实现 [J], 包星;方兴其;何黎明
5.液晶屏与背光源装配精度的自动检测系统设计 [J], 张翠平;李剑波
因版权原因,仅展示原文概要,查看原文内容请购买。

ABISII系统–表面缺陷光学检测系统

ABISII系统–表面缺陷光学检测系统
标准笔记本 USB 连接
数据交换盒
支架 ABIS便携摄像头
Video
表面检测 – ABIS II Volkswagen
ABIS 控制台
定位摄像头
表面检测 – ABIS II Volkswagen
表面检测 – ABIS II Volkswagen
在线检测的安装取决于以下几个因素: 安装工位环境 生产循环 100%整体检测或是部分关键位置检测
Kevin He – ZWICK ShangHai
Scratch
Surface inspection: ABIS II with contrast sensor
灰阶对比摄像头
表面检测: ABIS II和灰阶对比感应器
Video
3. Golf-SWR-Tür-Roboterfahrt
表面检测 – ABIS II 机械人全自动检测系统
线下检测系统 - AUDI Ingolstadt 2003年合作提出建立ABIS II系统 项目。 2006年正式使用,直到现在。
表面检测 – ABIS II 机械人全自动检测系统
2010年6月建成
单件检测
Caddy and Maxi Kombi车型的滑动 门检测
单件全面检测:40秒 机器人移动速度: 50%
表面检测 – ABIS II 机械人全自动检测系统
戴姆勒 – 奔驰的线下检测系统 (Sindelfingen)
2008年11月建成
表面检测 – ABIS II 机械人全自动检测系统
KI后冲压间的表面缺陷
韩国现代 – KIA, Ulsan 的线下检测系统
表面检测 – ABIS II 机械人全自动检测系统
BMW - Dingolfing的线下检测系统 2008年12月正式建成开始使用

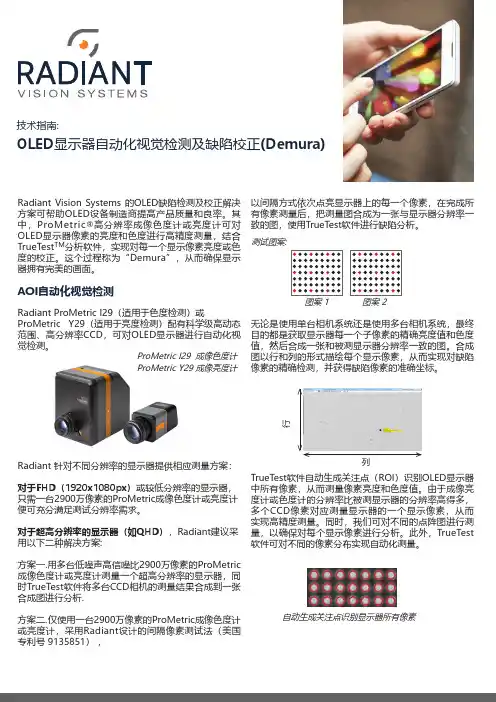

OLED显示器自动化视觉检测及缺陷校正(Demura)

OLED显示器自动化视觉检测及缺陷校正(Demura)

Radiant Vision Systems 的OLED缺陷检测及校正解决方案可帮助OLED设备制造商提高产品质量和良率。

其 中,ProMetric ®高分辨率成像色度计或亮度计可对OLED显示器像素的亮度和色度进行高精度测量,结合TrueTest TM 分析软件,实现对每一个显示像素亮度或色度的校正。

这个过程称为“Demura”,从而确保显示器拥有完美的画面。

AOI自动化视觉检测Radiant ProMetric I29(适用于色度检测)或ProMetric Y29(适用于亮度检测)配有科学级高动态范围、高分辨率CCD,可对OLED显示器进行自动化视觉检测。

Radiant 针对不同分辨率的显示器提供相应测量方案:对于FHD(1920x1080px)或较低分辨率的显示器,只需一台2900万像素的ProMetric成像色度计或亮度计便可充分满足测试分辨率需求。

对于超高分辨率的显示器(如QHD),Radiant建议采用以下二种解决方案:方案一.用多台低噪声高信噪比2900万像素的ProMetric 成像色度计或亮度计测量一个超高分辨率的显示器,同时TrueTest软件将多台CCD相机的测量结果合成到一张合成图进行分析.方案二. 仅使用一台2900万像素的ProMetric成像色度计或亮度计,采用Radiant设计的间隔像素测试法(美国专利号 9135851) ,以间隔方式依次点亮显示器上的每一个像素,在完成所有像素测量后,把测量图合成为一张与显示器分辨率一致的图,使用TrueTest软件进行缺陷分析。

无论是使用单台相机系统还是使用多台相机系统,最终目的都是获取显示器每一个子像素的精确亮度值和色度值,然后合成一张和被测显示器分辨率一致的图。

合成图以行和列的形式描绘每个显示像素,从而实现对缺陷像素的精确检测,并获得缺陷像素的准确坐标。

TrueTest软件自动生成关注点(ROI)识别OLED显示器中所有像素,从而测量像素亮度和色度值。

光学系统中光学零件表面疵病测试系统研究的开题报告

光学系统中光学零件表面疵病测试系统研究的开题报告

光学系统中光学零件表面疵病测试系统研究的开题报告一、研究背景目前,光学系统已广泛应用于各个领域。

然而,光学零件表面疵病是影响光学系统性能和品质的主要因素之一。

为了保证光学系统的高性能和高品质,需要对光学零件表面疵病进行准确识别和评估。

传统的光学零件表面疵病测试方法通常采用目视检查和机械扫描,这种方法不仅费时费力,而且准确性难以保证。

因此,研究一种更加有效、快速、准确的光学零件表面疵病测试方法迫在眉睫。

二、研究目的本研究的主要目的是开发一种高效、准确且自动化的光学零件表面疵病测试系统,实现对光学零件表面疵病的快速准确识别和评估。

三、研究内容本研究将分为以下几个方面的研究内容:1. 光学零件表面疵病测试系统的整体设计和开发。

2. 光学零件表面疵病测试系统所使用的图像采集和处理技术的研究,包括图像去噪、图像分割、图像特征提取等。

3. 光学零件表面疵病测试系统的算法的设计和开发,主要包括图像匹配和分类算法等。

4. 光学零件表面疵病测试系统的测试和评估。

四、研究方法本研究将采用以下方法:1. 设计和开发光学零件表面疵病测试系统。

2. 利用实验室所配备的实验平台进行测试和评估。

3. 对测试结果进行数据分析,评估光学零件表面疵病测试系统的准确性和效率。

五、预期结果本研究预计实现以下目标:1. 设计和开发出一种高效、准确且自动化的光学零件表面疵病测试系统。

2. 实现对光学零件表面疵病的快速准确识别和评估。

3. 评估光学零件表面疵病测试系统的准确性和效率,为日后的应用和推广提供技术支持和保障。

六、研究意义本研究的意义在于:1. 提高光学系统的品质和性能,为光学领域的发展做出贡献。

2. 推动光学测试技术的升级和创新。

3. 提供一种高效、准确且自动化的光学零件表面疵病测试方法,为相关行业提供技术支持和保障。

本科毕业论文-基于机器视觉识别技术的液晶屏功能显示缺陷检测软件系统设计

本科毕业论文-基于机器视觉识别技术的液晶屏功能显示缺陷检测软件系统设计
Key Words:machinevision,defect detection,LCD, algorithms
第1章引言
1.1 课题背景
1.1.1 液晶的发展
1888年奥地利植物学家F.Reinitge首先观察到液晶现象。1889年,德国物理学家O.Lehmann观察到同样的现象,并发现呈浑浊状的液体具有液体和晶体相似的性质,故称之为“液晶(Liquid Crystal)”。由于当时条件限制,液晶并没有得到重视,直到1961年,美国无线电公司(CRA)普林斯顿研究所的G.H.Heimeier把电子学应用到有机化学,通过各种实验方式终于是液晶变成了透明状,并且发动了一系列电光效应,随之研究出了各种显示器的应用产品,但在当时RCA公司并没有对外公布。1968年RCA公司首次向世界公布了这些液晶发明,液晶开始应用于显示器上,从此LCD(Liquid Crystal Display)液晶显示器的发展突飞猛进,在今天已经得到了广泛的普及也应用。现如今LCD不仅具有高分辨率、高亮度和无几何变形等诸多优点外,还具有体积小、重量轻和功耗低等特点[1]。因此被广泛应用于手机、数码照相机、摄像机、桌面显示器、笔记本电脑和液晶电视机等几乎所有的显示领域。
(3)质量轻,可以任意拼接进行扩大及组合显示,因此容易实现大画面显示,如电影幕,电视墙等等。
(4)低电压运行,可由IC直接驱动,回路简单小型,属于非主动发光性显示,几十在明亮的地方也能显示可见,并且容易实现彩色显示。
缺点:
(1)属于非主动发光,需要背光源,如果采用发射方式进行显示时,在比较暗的场所,显示不够鲜明。
第2章 LCD显示缺陷表征及特性研究
缺陷的定义和分类是缺陷检测的基础。研究LCD显示相关知识,包括液晶材料基本特性、液晶显示器结构、分类、工作原理。划分液晶显示器显示缺陷类别,查阅文献资料,分析各类缺陷形成原因以及各自特点,为检测系统缺陷分类奠定基础。

基于OSD交互的液晶显示器光学测试系统设计

基于OSD交互的液晶显示器光学测试系统设计
c o n n e c t PC a n d t he LCD da t a b u s,t he n e s t a bl i s h a DDC/CI c o m mu ni c a t i o n p r o t o c o 1 . Ac c o r d i n g t o r e q ui r e me n t s o f t he f a c t o r y t e s t
2 0 1 7 , 4 1 ( 4 / 5 ) : 2 6 8— 2 7 3 . 中图分类号 : T N 9 4 9 . 6 文献标志码 : A D OI : 1 0 . 1 6 2 8 0 / j . v i d e o e . 2 0 1 7 . h 4 . 0 5 1
基 于 OS D交 互 的液 晶 显 示 器 光 学测 试 系 统设 计
_ S s 俐 慧
文 献 引 用格 式 : 洪胜 和 , 林志贤, 郭太 良. 基于 O S D 交互 的 液 晶 显示 器光 学测试 系统 设 计 [ J ] . 电视 技术 , 2 0 1 7 , 4 1 ( 4 / 5 ) : 2 6 8 — 2 7 3 . H O N G S H, L I N Z X, G U O T L .D e s i g n o f L C D o p t i c a l t e s t s y s t e m b a s e o n O S D i n t e r a c t i o n [ J ] .V i d e o e n g i n e e r i n g ,
t i o n a n d a p p l i c a b i l i t y,a n L CD o p t i c a l t e s t s y s t e m b a s e o n OS D i n t e r a c t i o n i s d e s i g n e d .At i f r s t ,d e s i g n a n US B - t o - I I C c i r c u i t t o

直下式液晶背光系统光学设计与优化

直下式液晶背光系统光学设计与优化

直下式液晶背光系统光学设计与优化第1章绪论1.1本文研究的背景与意义液晶显示器(Liquid Crystal Display ,简称LCD)是一种被动的显示器件,本身不能发光,需要靠背光源来显示图形图像,因此背光源是液晶电视重要的组成部分[1]。

与传统的CRT电视相比,平板电视具有平、薄、轻、节能等优点和特点,而在平板电视中,半导体发光二极管(light emitting diode,简称LED)液晶电视,其具备体积小、使用寿命长、能耗低、环保等优点,所以占据目前平板电视市场的主流。

传统的液晶电视大部分都采用冷阴极荧光灯(cold cathode fluorescent lighting,简称CCFL)作为背光源[2]。

随着LED芯片制造和封装技术的不断进步,其光效不断提高、色域逐渐扩展,LED已成为液晶显示器件的最重要光源。

此外,LED直下式背光源在户外显示领域如广告灯箱、指示灯、大型广告屏等也得到了广泛的应用。

液晶电视背光系统的功耗、亮度、颜色、寿命等特性取决于所用的光源。

当前市场上的液晶电视主要的光源为CCFL和LED两种。

传统的以CCFL为背光源的液晶显示器其颜色还原度差。

LED作为液晶电视的背光源,跟传统的CCFL相比具有如下优势[3]:1、色域方面:LED背光源色域更好,其颜色表现优于CCFL背光源,色颜色还原性更好[4]。

2、对比度方面[5]:以CCFL为背光的液晶电视,在全黑画面下,由于CCFL存在一个最低亮度,此时CCFL仍处於工作状态,对比度较低。

而对于LED,其响应时间快,一般在纳秒级,因而可以实现快速切换,在全黑状态下,屏幕的亮度几乎为零,所以LED背光源具有很高的对比度。

3、安全方面:CCFL的驱动电压达到1000~1500V,而LED使用的是5~24v 的低压电源,十分安全。

4、环保方面:LED是一种绿色环保光源,其不会产生射线和水银等有害物质。

因此,LED比CCFL在液晶电视背光方面具有显著的优势。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

液晶显示屏背光源模组表面缺陷自动光学检测系统设计
发表时间:2019-06-17T08:46:59.063Z 来源:《建筑模拟》2019年第16期作者:范明生
[导读] 在当今的科学技术不断发展以及社会经济水平不断提升的时代之中,液晶显示器已经在电视、电脑以及手机等的众多电子产品之中得到了广泛的应用和全面的普及。

所以,光学检测技术也得到了进一步的发展。

范明生
深圳秋田微电子股份有限公司深圳龙岗 518000
摘要:在当今的科学技术不断发展以及社会经济水平不断提升的时代之中,液晶显示器已经在电视、电脑以及手机等的众多电子产品之中得到了广泛的应用和全面的普及。

所以,光学检测技术也得到了进一步的发展。

本文研究了一种自动的光学检测系统的设计,这种光学系统可以对液晶显示品的背光源模组表面存在的缺陷进行自动的检测。

关键词:液晶显示屏;背光源模组;表面缺陷;自动光学检测
引言:在液晶显示屏的生产过程中,原料方面的原因或者是技术方面的原因都有可能导致其背光源模组的表面产生缺陷,由于这些缺陷的存在,液晶显示屏的使用性能将会受到十分严重的不利影响。

因此,为了让生产的成本得到有效降低,让液晶显示屏的生产成品率得到有效的提升,就应该在生产的过程之中,从宏观方面以及微观方面对液晶显示屏的背光源模组之中的各个光学膜片进行自动的检测。

因此,自动光学检测系统对于液晶显示屏质量的保障有着至关重要的作用。

下图就是液晶显示屏背光源模组的自动光学检测系统的设计简图:
一、表面缺陷的自动光学检测技术简介
在对液晶显示屏背光源模组表面的缺陷进行检测之中,自动光学检测技术发挥着十分显著的作用,在这一技术之中,不仅将光学的传感技术加以合理应用,同时也将信号的处理技术以及运动的控制技术等实现了有效的集成与应用,在工业生产之中可以实现识别、检测、测量以及引导等的诸多任务。

就当今的工业生产而言,光学自动检测技术已经得到了相当广泛的应用,通过分辨率很高、灵敏度很强的成相技术,对检测的目标图形进行有效获取,然后通过快速的图形识别以及图像处理等的算法,在图像之中实现对目标方向、位置、尺寸以及所存在的缺陷等这些信息的获取,这样就实现了对目标产品的有效检测,对装配线上的目标进行有效的识别以及两阿红的鉴定,对目标进行准确的定位,对装配机制起到良好的引导作用。

二、对自动上料机构的设计
1、将一个负责监视的相机放在传输带(1)工位上,在完成了对模组的组装之后,就会将已经组装好的模组传输到(1)工位上,然后,负责监视的相机就可以对这个有待检测的模组图片进行拾取,然后就可以对其在(1)工位上的位置及其姿态方面的信息来实现有效的计算,同时会给后续的上料以及检测的系统发送工作同步的指令。

2、当负责监视的相机将同步指令发给检测系统之后,这个用电动缸以及气动缸所组成的专门负责送料的系统就会把正处在(1)工位上的模组给吸起来,然后,气动滑台会带着模组向(2)工位进行运送。

在这一动作发生以前,首先应该计算出负责监视的相机在(1)工位上面所获取到图片之中的位置信息以及姿态信息,用对角度的位置负责校正的气缸来初步校正模组的空间角度。

当把模组送到了(2)工位以后,四个气动的滑缸将会在四个不同的方向一起移动到中间来,进而有效校正模组的位置,这时候,模组的下面也会有一个相机,对模组进行及时的成相,通过这种方法就可以识别出将要进行测量的模组的编码序号,以便进行返修信息的获取。

3、当(1)工位上的吸盘对模组进行抓取的时候,右面吸盘就会在(2)工位上吸起校正完的模组,经过气滑台的作用,把模组送到(3)工位进行检测。

在这三步完成之后,一道上料的工序就已经完成。

三、对检测机构的设计
在这一系统的检测机构之中,主要的工位有探测上料位置的工位、检测模组画面的工位、进行间隙性转动的转盘、检测模组异常情况的工位以及检测模组外观情况的工位。

以下是其工作的原理:
自动送料的机构会将模组传到转轮的(3)工位上,然后,转盘会受到系统的控制,并且把模组传送到转轮的(4)工位上。

在转轮的(4)工位上也进行了相机的设置,通过这个相机可以确定模组的位置,还可以检测LED等的工作状况,同时负责向主控计算机传递检测的信息。

如果检测发现所有元件都是正常的,就会按照之前预定的检测方案对进行后续的检测,如果检测过程中发现存在异常,那么在后续的检测过程中,就不要再花费时间来检测这个模组,可以直接把这个模组传输给(9)工位,这时候,分选机构就会按照不良品来抓取这个模组,把这个模组传送到不良品的传输带上。

2、在被检测的模组传送到了转轮的(5)到(8)工位之后,缺陷扫描以及成相系统就会扫描和检测缺陷的画面。

在对模组的缺陷进行
扫描以及对其进行成相的系统之中,设置的相机可以进行高速的扫描,同时在这个系统之中还设有伺服的系统、光栅、滑动台以及对模组进行调整的机构。

因为这一过程中需要对很多个项目进行外观的检测,所以一个工位是显然不够的,因此,就将(7)工位以及(8)工位也作为对外观进行检测的机构。

四、对分选机构的设计
在这一系统之中,不仅设计了气动型的良品抓取机构,同时也设计了气动型的不良品抓取机构,同时也对间隙性的运动传输带进行设计。

以下就是分选机构的工作原理:
1、在对画面的外观以及异常等情况是否存在缺陷进行检测完成以后模组依然会向着下一个检测的工位被传送,当模组被送到了(9)工位的时候,这一机构之中,左侧的气动型吸盘会抓取这一工位上的模组,把这个模组传给(11)工位。

2、如果对模组检测的结果显示是良品,那么这一机构接下来就会把良品的模组从(9)工位上进行抓取的过程中,同时采用右侧的吸盘把(11)工位上的模组给抓走,放在传输带上传递给(12)工位。

然后,负责传输良品的传输带也会往前移动一个工位,把(12)工位清理出来,等待下一个被检测的模组被放到上面。

五、不良品的人工目视复检以及不良品的返修
如果在检测的过程中发现有不良品存在,首先应该对检测发现的这些不良品进行复检,在复检的过程中,人工目视是一种最为常见的复检方法,然后再对复检过程之中发现的问题进行返修。

在返修的过程中,工作台上会安装一台电脑,同时也需要安装一台可以对相关的信息进行成相的系统,这样就可以在不良品的背面将其编码进行有效的拾取。

返修的显示电脑与缺陷数据库的服务器主要是借助以太网来进行连接,在电脑的合理控制之下,相机就可以获取到需要进行返修的模组编码,并且按照这些编码,到服务器之中去调取相应的缺陷信息,然后让这些信息在屏幕上得以显示,此时,返修人员就可以根据模组实际的缺陷对其加以合理返修。

结束语:
综上所述,随着液晶显示屏在当今时代的电子设备之中得以广泛应用,液晶显示屏的质量问题也越来越受到人们的关注与重视。

通过光学自动检测技术,可以让液晶显示屏在生产过程中实现对质量的良好保障,及时发现液晶显示屏背光源模组表面存在的缺陷,并及时对其进行有效的解决。

通过这一技术的应用,可以让液晶显示屏的质量得到有效保障,进一步延长液晶显示屏使用的时间,提升液晶显示屏使用的效果,为当今人们的工作和生活提供更多的便利。

文章分析了自动光学检测系统的设计,相信在当今科技的不断发展下,自动光学技术将会实现进一步的发展,并且在液晶显示屏背光源模组表面缺陷问题得到更加有效的解决。
