水电预留预埋施工技术交底(主体)
水电预留预埋技术交底1
水电预留预埋技术交底交底内容：一、电线导管预埋1、基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。
该分项工程按照土建进度同步进行。
1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。
1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。
1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。
2、线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。
暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。
2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。
2.3阻燃PVC管敷设（1)采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。
（2)PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。
（3)直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。
（4)暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。
线管超过下列长度时加过线盒；电管弯曲允许最大长度（5）PVC管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。
给排水预留预埋技术交底
工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）1.3混凝土浇注时，必须派专人值守，防止预留件移位或损坏，混凝土浇注完毕后6小时取出预留件，并清理预留洞。
1.4洞的留设平面位置详见预留预埋图。
1.5在结构拆模后，需对预埋套管所留下的钉子等杂物进行清理。
1.6给水管井按照预埋图预留方洞。
2、UPVC管穿楼板直埋管件直埋2.1首先根据结施、建施、水施绘制出排水管穿楼板预留位置定位图，特别注意上下结构剪力墙及梁的尺寸变化，综合考虑保温、抹灰及面砖等厚度从而预留管道支架安装位置。
2.2在首层楼板模板施工完成后，根据排水管穿楼板定位图，将直埋管件按照定位图尺寸固定于模板上，并用袋装锯末封堵严实。
在二层模板施工完成后，定位图再将直埋管件固定，并在套管中心位置处模板上开一个孔，通过孔吊线检查是否与一层直埋管件中心对准。
以此类推保证所有楼层预埋管件中心位置在一条直线上。
2.3浇筑混凝土安排专人值班，保证直埋管件不被破坏，不发生位移，确保管件内清洁无混凝土。
工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）砌体套管的直埋4.3砖墙上的套管长度应根据墙体厚度加上抹灰层的厚度及保温的厚度。
4.4必须对土建抹灰班组进行交底，提醒其抹灰时不得遮盖套管同时班组也要进行复核，发现有遮盖的套管要及时清掏。
留短了的套管应在抹灰过程中交代抹灰工人用和套管同样规格的短管做模具，确保预留洞口的尺寸。
5、穿楼板给水套管安装5.1 给水管道穿楼板时应设置钢套管，其顶部应高出装饰地面20mm，并应有防水措施；地面找平层按30mm考虑，装饰地面按30mm考虑。
5.2 套管封堵、打口时必须有机械固定措施保证管道位于套管正中，穿楼板套管可先打口再吊洞以保证同心度。
穿楼板套管打口时先填打油麻时，要少填多打，每次填灰1/3，共三次，每次打两遍，最后用填灰找平，打两次。
主体电气预留预埋技术交底
铜冶一标段主体电气预留预埋技术交底
1、墙体线盒标高，按照图纸设计标高，提高1公分，现在标准层是38线。
2、墙体线盒坐标，按定位图纸施工，把钢筋保护层和后期抹灰量考虑进去，保护层按2公分考虑，抹灰层按1.5公分考虑。
3、墙体线管绑扎，300高线盒绑扎二道，其他高度线盒按200一道绑扎，绑扎铁丝必须用双根铁丝。
4、配电箱按定位图纸坐标预留甩管，后砌墙甩管按定位图预留好，最大误差不能超过3公分。
5、顶板线盒坐标按定位图纸位置预留，偏差不能大于1.5公分，顶板线管绑扎，线盒根部一道，接头两边各一道，其他部位按300一道绑扎，绑扎铁丝用双根。
小管让大管，管间距留缝大于3公分布置，不可三层管交叉，配电箱出管有序排列整齐，不允许出现横错交叉，二次墙上返管要垂直。
6、墙体线盒出墙度要达到90%，公司建议电焊线盒顶棍，保证线盒的出墙率，班组有好的方法也可以施工，穿筋要电焊焊死。
7、墙体连排线盒的，线盒中间要按1.5公分的留缝。
8、墙体线盒标高一户误差最大五毫米，墙体做盒要全部拉水平线绳，线绳最后留在墙体不用拆除。
9、材料使用俭省节约，不可浪费如有发现经济处罚。
10、文明施工，做到工完场清，现场不允许有富余材料。
11、±0以下平线按45线施工，标准层38线，一层32线，一层大堂45线，楼梯休息平台47线。
12、管道井、电井非标盒底标高按500施工。
13，所以钢管敷设必须与钢筋焊接牢固，特别是墙体甩管弯弯处焊接要牢固。
交底人；崔利民接收人；
河北天皓建筑安装有限公司
2019 7 13
河北天皓建筑安装有限公司保利城一标项目
2019年6月30日。
水电预留预埋技术交底1
水电预留预埋技术交底一、前言水电预留预埋技术交底是指在水电工程施工前，为了保证工程品质、强化施工安全，进行技术交底，具体包括设计图纸、施工方案、验收要求等方面。
水电预留预埋技术交底涉及到针对施工现场情况，摸清施工所需材料及技术工艺，为水电工程进展提供保障。
二、水电预留预埋技术要点1. 配合设计图纸施工水电工程施工必须按照设计图纸要求进行，如有任何变动必须通过修改图纸才能实施。
针对每一道施工工艺，必须按照设计要求制定施工方案，并经过相关验收才能进行下一步施工。
2. 预留预埋方案的制定水电工程施工必须制定详细的预留预埋方案，包括：预留预埋位置、规格、数量、深度、升降台安装位置等。
制定合理的预留预埋方案，有利于提高施工效率，降低施工成本。
预留预埋方案的制定必须按照设计图纸要求，并经过现场实际情况进行细化。
3. 预留预埋位置的核对在进行水电工程前必须进行预留预埋位置的核对，确保预留预埋位置正确无误。
核对过程中，必须按照设计图纸要求进行，并经过严格的验收。
4. 实现水电预留预埋纵深水电工程预留预埋的深度至关重要，过深过浅都会影响后续工程进展。
必须按照设计图纸要求进行预留预埋的深度实现，并严格按照相关验收要求进行验收。
三、水电预留预埋技术验收标准水电预留预埋技术验收标准是指在水电预留预埋技术施工期间，针对施工方案、验收要求及验收意见等方面进行的严格把关。
具体包括：1. 施工方案认真编制施工方案的编制必须详细、准确、完整，且符合设计图纸要求。
施工方案的编制必须有专业工程师进行，确保施工方案符合技术标准。
2. 施工现场验收水电预留预埋技术验收要求必须在施工现场进行，包括施工材料、工程施工、验收情况、施工质量等方面的细节检查。
现场验收必须有专业工程师进行，验收合格后才能进行下一步工程。
3. 施工前、中、后验收水电预留预埋技术的验收要求必须在工程施工前、中、后进行，如果发现任何不符合设计要求的地方，必须及时提出并进行修改。
水电预留预埋安装施工技术交底
目录
2
一 • 交底目的 二 • 工艺流程 三 • 施工工艺 四 • 成品保护 五 • 成型效果
交底目的
3
1、掌握支模现浇混凝土结构水电一次预留预埋安装施工的相关内容。 2、掌握强弱电一次配管、线盒、电箱安装定位及如何减少浇筑砼后堵塞的风 险且保证拆模后的观感的相关措施。 3、掌握给排水一次预留预埋，套管、止水节如何安装定位且保证浇筑后的观 感及保证后期给排水管安装后的观感的相关措施。
小+两边的铝模厚度。
再用两根 Φ12钢筋 和两根铁 丝左右对 拉将套管
固定
施工工艺
板上预埋线盒安装：
用油漆做好走向标识， 便于后面配管 橡胶块填充线盒一次精准定位施工： 利用橡胶块及长头螺栓与模板进行 固定，橡胶块同模板随拆随装。
14
两颗Φ4*20的 铆钉对角铆固
施工工艺
板上穿板止水节安装：
根据施工图先用 卷尺按设计尺寸 定位，再用Φ4钻 头的手枪钻与止 水节对应的模板 上开孔，最后采 用4颗Φ4*20的铆 钉在Φ110、Φ75 的止水节进行固 定，Φ50的止水 节可采用2颗Φ4 的铆钉对穿过线盒，两 端焊接于剪力墙 主筋上，用于线 盒的固定和定位
利用Φ8的圆钢（ 圆钢的长度根据剪 力墙大小做调整） 焊接在主筋上，用 于控制线盒与剪力 墙齐平，保证线盒
的成型效果
焊接时保证圆钢端 头与线盒齐平
施工工艺
10
墙柱上穿墙柱套管安装：
套管制作好后，根据施工图标高及位置将套管用扎丝绑扎在剪力墙主筋上可靠固定且必须向外墙5-10% 的坡度，防止暴雨时雨水倒灌。结构钢筋无法匹配固定位置时，必须增加设置独立短钢筋固定措施，不 得砸乱结构钢筋骨架破坏成品。
水电预留预埋技术交底 (2)

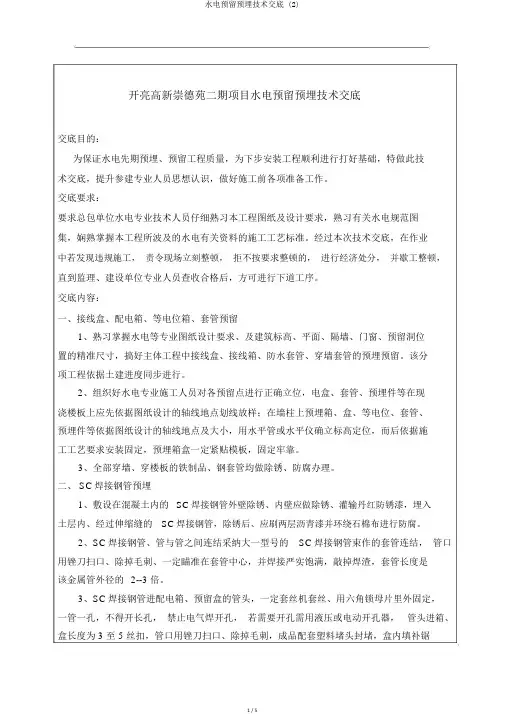

开亮高新崇德苑二期项目水电预留预埋技术交底交底目的：为保证水电先期预埋、预留工程质量，为下步安装工程顺利进行打好基础，特做此技术交底，提升参建专业人员思想认识，做好施工前各项准备工作。
交底要求：要求总包单位水电专业技术人员仔细熟习本工程图纸及设计要求，熟习有关水电规范图集，娴熟掌握本工程所波及的水电有关资料的施工工艺标准。
经过本次技术交底，在作业中若发现违规施工，责令现场立刻整顿，拒不按要求整顿的，进行经济处分，并歇工整顿，直到监理、建设单位专业人员查收合格后，方可进行下道工序。
交底内容：一、接线盒、配电箱、等电位箱、套管预留1、熟习掌握水电等专业图纸设计要求、及建筑标高、平面、隔墙、门窗、预留洞位置的精准尺寸，搞好主体工程中接线盒、接线箱、防水套管、穿墙套管的预埋预留。
该分项工程依据土建进度同步进行。
2、组织好水电专业施工人员对各预留点进行正确立位，电盒、套管、预埋件等在现浇楼板上应先依据图纸设计的轴线地点划线放样；在墙柱上预埋箱、盒、等电位、套管、预埋件等依据图纸设计的轴线地点及大小，用水平管或水平仪确立标高定位，而后依据施工工艺要求安装固定，预埋箱盒一定紧贴模板，固定牢靠。
3、全部穿墙、穿楼板的铁制品、钢套管均做除锈、防腐办理。
二、 SC焊接钢管预埋1、敷设在混凝土内的SC焊接钢管外壁除锈、内壁应做除锈、灌输丹红防锈漆，埋入土层内、经过伸缩缝的SC焊接钢管，除锈后、应刷两层沥青漆并环绕石棉布进行防腐。
2、SC焊接钢管、管与管之间连结采纳大一型号的SC焊接钢管束作的套管连结，管口用锉刀扫口、除掉毛刺、一定瞄准在套管中心，并焊接严实饱满，敲掉焊渣，套管长度是该金属管外径的2--3 倍。
3、SC焊接钢管进配电箱、预留盒的管头，一定套丝机套丝、用六角锁母片里外固定，一管一孔，不得开长孔，禁止电气焊开孔，若需要开孔需用液压或电动开孔器，管头进箱、盒长度为 3 至 5 丝扣，管口用锉刀扫口、除掉毛刺，成品配套塑料堵头封堵，盒内填补锯末，胶带封堵。
给排水工程预留预埋技术交底(2024)
工程特点
高层建筑，结构复杂，给排水系统庞大
预留预埋定义及作用
01
02
03
预留
在建筑施工过程中，根据 设计要求，提前预留出未 来需要安装的设备或管道 的孔洞、凹槽等空间。
预埋
在建筑施工过程中，将管 道、线管、接线盒等按设 计要求，预先埋设在墙体 、楼板等结构内。
适用于小型设备和一般设备，施工简单、成本 低。
钢结构基础
适用于需要经常移动或拆卸的设备，具有轻便、灵活的特点。
施工前准备工作
熟悉施工图纸
了解设备基础的尺寸、位置、标高等信息。
准备施工材料和工具
包括水泥、砂、石、钢筋、模板、支架等材 料和搅拌、振捣、切割等工具。
确定施工方案
根据设备基础类型和现场实际情况，确定合 理的施工方案。
作用
确保给排水管道、设备等 在主体结构施工完成后能 够顺利安装，提高施工效 率，保证工程质量。
重要性分析
保证施工质量
通过精确的预留预埋，可以避免后期安装过程中 对主体结构的破坏，保证施工质量。
降低工程成本
精确的预留预埋可以减少后期返工和修补工作， 从而降低工程成本。
ABCD
提高施工效率
预留预埋工作在施工前期进行，可以缩短后期安 装时间，提高整体施工效率。
预留孔洞
在建筑结构施工过程中， 根据给排水管道设计图纸 ，预留出管道穿越墙体的 孔洞。
管道安装
将加工好的管道按照设计 要求的走向、标高和坡度 进行安装，确保管道安装 位置准确。
质量检查与验收标准
质量检查
在施工过程中，对管道的加工、安装等各个环节进行质量检查，确保施工质量符合设计要求和相关标 准。
水电预留预埋技术交底
水电预埋预留工程施工技术交底交底内容：一、电线导管预埋1、基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。
该分项工程按照土建进度同步进行。
1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。
1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。
1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。
2、线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。
暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。
2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。
2.3阻燃PVC管敷设（1）采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。
PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。
（2）直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。
（3）暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。
线管超过下列长度时加过线盒；电管弯曲允许最大长度（5）PVC管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。
水电和消防预埋技术交底
技术交底记录套管安装位置套管安装样图符号说明固定方式穿建筑物隔墙套管1-钢管；2-钢套管；3-密封填料；4-隔墙；5-成品装饰板（明装管道适用）套管配合墙体施工或使用机械开洞后用防水材料固定穿人防剪力墙套管柔性防水套管1-钢管；2-法兰套管；3-密封圈；4-法兰压盖；5-螺柱；6-螺母；7-法兰；8-密封膏嵌缝；9-建筑外墙；10-内侧；11-柔性填缝材料剪力墙处套管需与结构钢筋绑扎固定，一次浇注在墙体内穿无防水要求楼板1-钢管；2-钢套管；3-密封填料；4-楼板套管中部架设钢筋于楼板上，套管下部水泥砂浆吊模固定。
穿有防水要求楼板（如卫生间，厨房等）1-钢管；2-钢套管；3-翼环；4-挡圈；5-石棉水泥；6-油麻套管中部架设钢筋于楼板上，套管下部防水材料吊模固定。
刚性防水套管（钢管）1-钢管；2-钢套管；3-翼环；4-挡圈；5-石棉水泥；6-油麻剪力墙处套管需与结构钢筋绑扎固定，一次浇注在墙体内。
穿地上或建筑外墙等防水墙体顶板刚性防水套管1-铸铁管；2-钢套管；3-翼环；4-石棉水泥；5-油麻剪力墙处套管需与结构钢筋绑扎固定，一次浇注在墙体内。
六、防雷接地工程1、接地体（线）的连接应采用焊接，采用结构柱/梁钢筋焊接拉通，焊缝长度大于6倍D,双面焊接（大于10倍D，可单面焊接）。
焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬边、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。
2、接地引下线利用结构柱内两根对角主筋，施工时将该主筋黄色漆作好标记，随结构施工逐层焊接至顶层，并与屋顶避雷网焊接.引下点按设计.3、每层水平连线利用结构梁周环焊接,与引下钢筋焊通. 接地体为结构基础.4、接地装置的顶面埋设深度不应小于0.6m.圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m.接地装置的焊接应采用搭接焊焊接长度应符合下列规定：4.1扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；4.2圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；4.3圆钢与扁钢搭接为圆钢直接的6倍，双面施焊；4.4扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；4.5除埋设在混泥土中的焊接接头外，应有防腐措施。
水电预留预埋安全技术交底模板
一、工程概况1. 工程名称：________________________2. 施工单位：________________________3. 分项工程名称：水电预留预埋工程4. 施工地点：________________________5. 施工时间：________________________二、安全技术交底内容1. 施工准备（1）熟悉电气、给排水等专业图纸，明确预留预埋的位置、尺寸、数量及要求。
（2）了解施工现场的实际情况，包括土建、装饰、安装等工程进度。
（3）组织施工人员学习安全技术交底内容，确保每位施工人员掌握安全操作规程。
2. 施工工艺（1）施工前，对预留预埋部位进行清理，确保无杂物、障碍物。
（2）按照图纸要求，准确测量预留预埋位置，并做好标记。
（3）根据预留预埋部位的材料、规格、尺寸，选用合适的工具和设备进行施工。
（4）在施工过程中，严格遵守操作规程，确保施工质量。
3. 成品保护（1）在施工过程中，对预留预埋部位进行保护，避免损坏。
（2）对已完成的预留预埋部位进行检查，确保无遗漏、破损。
（3）在后续施工过程中，对预留预埋部位进行再次检查，确保安全可靠。
4. 安全注意事项（1）施工人员必须佩戴安全帽、手套、眼镜等防护用品。
（2）高处作业时，必须系好安全带，并做好防滑措施。
（3）使用电动工具时，确保电源开关处于断开状态，防止误操作。
（4）施工过程中，注意观察现场情况，发现安全隐患及时报告并采取措施。
（5）禁止在预留预埋部位进行敲击、切割等操作，以免损坏管道。
5. 质量标准（1）预留预埋位置准确，尺寸符合设计要求。
（2）预留预埋部位表面平整，无破损、裂缝。
（3）管道连接牢固，无渗漏现象。
（4）预留预埋部位无污染、杂物。
三、交底要求1. 施工单位应将安全技术交底内容作为施工过程中的重要依据，严格执行。
2. 施工人员应认真学习安全技术交底内容，提高安全意识。
3. 施工现场应设立安全警示标志，提醒施工人员注意安全。
建筑施工工程-水电预留预埋技术交底模版
XXXX大厦水电预留预埋技术交底编制人：审核人：审批人：XX公司XX项目部20XX年XX月XX日水电预留预埋技术交底交底内容：一、电线导管预埋1、基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。
该分项工程按照土建进度同步进行。
1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。
1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。
1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。
2、线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。
暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。
2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。
2.3阻燃PVC管敷设（1)采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。
（2)PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。
（3)直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。
（4)暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。
线管超过下列长度时加过线盒；电管弯曲允许最大长度（5）PVC管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。
水电预埋预留安全技术交底模板
一、交底目的为确保水电预埋预留工程的安全、质量和顺利进行，特进行安全技术交底，使全体施工人员充分了解和掌握水电预埋预留工程的安全技术要求，提高安全意识，确保施工安全。
二、交底内容1. 施工人员安全教育（1）所有施工人员必须经过专业培训，具备水电预埋预留施工的基本技能和安全生产知识。
（2）施工人员应严格遵守操作规程，确保施工过程中的安全。
2. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
（2）施工现场应配备必要的安全防护设施，如安全帽、安全带、防护眼镜等。
（3）施工过程中，应确保施工区域的安全通道畅通，防止发生意外。
3. 水电预埋预留施工安全要点（1）施工前，应仔细核对设计图纸，确保预埋预留位置准确无误。
（2）施工过程中，应严格按照施工图纸和规范要求进行操作。
（3）预埋管材、线缆等材料应选用合格产品，确保施工质量。
（4）施工过程中，应注意保护施工区域内的钢筋、模板等结构构件，防止损坏。
（5）施工过程中，应确保施工人员的安全距离，防止发生意外伤害。
4. 水电预埋预留施工技术要求（1）预埋管材应选择合适规格，确保管道安装后满足使用要求。
（2）预埋管道应顺直，转弯处应采用弯头或三通，不得使用直角弯。
（3）预埋管道应与结构构件保持一定距离，防止管道受热膨胀影响结构安全。
（4）预埋管道应进行固定，防止管道在施工过程中移动。
（5）预埋管道应进行隐蔽验收，确保管道安装质量。
5. 隐蔽工程验收（1）隐蔽工程验收前，应确保施工质量符合要求。
（2）验收过程中，应检查预埋管道的位置、规格、固定情况等。
（3）验收合格后，应做好隐蔽工程记录，为后期维护提供依据。
三、注意事项1. 施工人员应严格遵守操作规程，确保施工过程中的安全。
2. 施工过程中，应密切注意施工现场的安全状况，发现安全隐患及时报告并整改。
3. 施工完成后，应及时清理施工现场，确保施工环境整洁。
4. 施工过程中，应做好施工记录，为后期维护提供依据。
水电预留预埋技术交底
中国建筑项目管理表格技术交底记录表表格编号CSCECXJXB-TD-B20508工程名称中博集团（原杨庄村）城中村改造中博公司片区D地块3号楼分项工程名称交底部位基础、主体水电预留预埋交底内容：一、机具设备电焊机切割机等。
二、施工准备1、施工的人员必须进行技术培训，经考核合格后方可持证上岗操作。
2、进场进行焊接施工人员必须有焊工证，焊接时必须有当天动火证。
三、施工工艺1、接线盒配电箱等电位箱套管预留（1）熟悉水电等专业施工图纸，建筑物坐标尺寸门窗洞口位置，做好主体工程中接线盒配电箱等电位套管的预埋预留，该分项工程按土建进度同步进行。
（2）组织水电相关专业人员对各项预留进行准确定位，灯盒套管预埋件等在现浇楼板上应按图纸上的位置先进行划线放样，在墙柱上的线盒等电位套管预埋管按照图纸设计要求，通过水平仪，尺子等确定标高，按照规范及施工技术标准进行固定。
（3）所有窗墙套管做防水处理，并及时进行防腐处理。
2、sc焊接钢管的预埋（1）敷设在混凝土内的钢管需进行除锈，内灌丹红防锈漆。
（2）sc钢管管与管间的连接用大一号sc钢管做套管连接，接口搓平必须对准在管心，焊缝饱满，套管长度是该金属管外径的三倍。
（3）sc钢管进配电箱线盒一管一孔，不应开长孔，禁止用气焊割孔，需开孔是用开孔器，盒内填锯末，用胶带封堵。
（4）sc钢管进标箱进线盒需焊跨接接地线，焊接长度不小于圆钢（@6)直径的六倍，应两面焊接，焊口应饱满，不得焊漏线盒，圆钢与线管平行焊接。
（5）钢管暗敷在混凝土是，钢管与钢筋应绑扎，严禁焊接，禁止死湾。
（6）sc钢管的型号，规格，尺寸，壁厚应严格按照施工图纸的要求，材质符合图纸及相关规范的要求。
（7）钢管在混凝土中暗敷的，打混凝土时施工班组需派人专门对管道线盒及相关预埋件进行检查跟踪，确保施工质量。
3、重型聚氯乙烯pvc线盒预埋（1)重型聚氯乙烯线管与线盒及电箱的连接用配套的锁母，管箍固定连接，接合面清理干净后用专用密封胶，接口应牢固密封，对与易埙部位做相应防护措施。
水电预埋技术交底
技术负责人
交底人
班（组）长
技术交底记录
2018年月日编号：001
工程名称
马家庄·东方御景小区
分项工程名称
水电安装分项
第3页
交底内容：
四、质量标准
（1）水电施工队伍进场后，要立即进行细致的审图，对图纸中所发现的问题及时提出来，并反映到现场技术负责人处。
4、线盒，箱子暗装技术要求：
箱，盒安装应牢固，其垂直，水平距离应与图纸设计偏差不应大于3MM，箱，盒牢固好后用水泥砂浆填实抹平。
洞缝应填实不得有空漏现象。
箱，盒管道开槽深度，安装管道应有1.5-2.0CM的保护层。
箱，盒在安装开孔时应注意，不得乱开多余孔洞，开的数量应和所留管道数量相符并加锁母固定，其箱体开孔位置应符合施工设计规范要求。
2.2材料准备：
套管、密封圈、预埋线管及线盒、焊条、氧气、乙炔、防绣漆等
2.3机械准备：
电焊机、切割机、打磨机、乙炔、气割设备等
三、施工工艺
现场放线定位→套管制作→套管安装、加固→套管内封堵→管道安装、固定→水电暖各部测试
1、现场放线定位：套管轴线部位的位置与标高必须和设计一致，如有变更按书面通知进行施工。套管预埋的位置偏差不得大于10㎜，标高偏差不得大于3㎜。
箱，盒 安装后应与抹灰层平，不得高出抹灰层，以免影响后期贴面的安装,安装时贴面应与墙面贴紧，垂直，水平安装。
5、基础接地
⑴、接地体的连接应采用焊接，焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷。焊接处敲去药皮，预埋外漏的刷防腐漆处理。
⑵、搭接长度，扁钢不小于其宽度的2.5倍，且至少3个棱边施焊，圆钢与扁铁及引下线连接时，其搭接长度为圆钢直径的6倍，且应双面施焊。
水电预留预埋安全技术交底
安全技术交底表编号AQ-C1-5工程名称云溪花园 B-02 地块住所小区B-1# 住所楼等 16 项施工单位吉林省新土木建设工交底部位主体构造工程工种水电预留预埋程有限责任企业安全技术交底内容：1. 进入施工现场人员一定正确戴好合格的安全帽，系好下颚带，锁好带扣；?2.作业时一定按规定正确使用个人防备用品，着装要齐整，禁止光脚和穿拖鞋、高跟鞋进入施工现场；3.在没有靠谱安全防备设备的高处（2 米以上含 2 米）和斜坡施工时，一定系好合格的安全带，安全带要系挂坚固，高悬低用，同时高处作业不得穿硬底和带钉易滑的鞋，穿防?滑胶鞋；4.新进场的作业人员，一定第一参加入场安全教育培训，经考试合格后方可上岗，未经教育培训或考试不合格者，不得上岗作业；5. 从事特种作业的人员，一定持证上岗，禁止无证操作，禁止操作与自己没关的机械设?备；6.施工现场禁止抽烟，禁止追赶打闹，禁止酒后作业；7. 施工现场的各样安全防备设备、安全标记等，未经领导及安全员同意禁止任意拆掉和?搬动。
8.在施工过程中必定要恪守安全操作规程，非专业人员，禁止私自动用处内（包含生活地区内）各种机械设备设备，及私拉乱接电线。
9.在没有靠谱的安全防备设备的高处 [2 米（含 2 米）] 作业时，一定系好安全带，安全带应高悬低用；高处作业不得穿硬底和带钉易滑的鞋，不得向下投掷物料。
10.施工工具一定装在工具袋内，不得上下投掷，防备伤人。
11.焊管时禁止有对外焊。
12.施工现场消防器械不得任意动用，暂时用电一定有专人负责无证人员禁止作业。
13.作业面竣工后一定做到工完结清，边角料堆放到指定地点，没有使用完的资料回放在库房。
14.工人在预埋墙体内水电管时，要注不测墙边角、墙柱，防备工人坠落事故。
15.在高空、临口、沿边作业时，一定预先正确系好安全带，穿好防滑鞋，搭高安妥安全的操作平台，其下方设有较坚固的安全防备兜网等设备，其要在切合高空作业规程后，方可进行施工作业。
主体综合项目施工水电预埋预留综合项目工程安全关键技术交底
主体施工水电预埋预留工程安全技术交底2.穿越屋顶楼板、地下室板墙、和水池壁时, 必需制作防水套管。
防水套管做法结合图纸要求并参考图集。
3、套管应预先根据要求制作,在土建工种钢筋绑扎完成后合模前根据图纸要求尺寸进行预留安装, 确保固定牢靠, 封堵严密,位置正确。
4、常见预埋套管分类:套管安装位置套管安装样图符号说明固定方法穿建筑物隔墙套管1-钢管；2-钢套管；3-密封填料；4-隔墙；5-成品装饰板（明装管道适用）套管配合墙体施工或使用机械开洞后用水泥砂浆固定穿人防剪力墙套管柔性防水套管1-钢管；2-法兰套管；3-密封圈；4-法兰压盖；5-螺柱；6-螺母；7-法兰；8-密封膏嵌缝；9-建筑外墙；10-内侧；11-柔性填缝材料剪力墙处套管需和结构钢筋绑扎固定, 一次浇注在墙体内剪力墙处套管需和结构钢筋绑扎固定，一次浇注在墙体内穿无防水要求楼板1-钢管；2-钢套管；3-密封填料；4-楼板套管中部架设钢筋于楼板上, 套管下部水泥砂浆吊模固定。
钢筋于楼板上，套管下部水泥砂浆吊模固定。
穿有防水要求楼板（如卫生间, 厨房等）穿有防水要求楼板（如卫生间，厨房等）1-钢管；2-钢套管；3-翼环；4-挡圈；5-石棉水泥；6-油麻套管中部架设钢筋于楼板上, 套管下部水泥砂浆吊模固定。
穿地上或建筑外墙等防水墙体顶板刚性防水套管（钢管）1-钢管；2-钢套管；3-翼环；4-挡圈；5-石棉水泥；6-油麻剪力墙处套管需和结构钢筋绑扎固定, 一次浇注在墙体内。
刚性防水套管1-铸铁管；2-钢套管；3-翼环；4-石棉水泥；5-油麻剪力墙处套管需和结构钢筋绑扎固定, 一次浇注在墙体内。
剪力墙处套管需和结构钢筋绑扎固定，一次浇注在墙体内。
四、防雷接地工程1.接地体（线）连接应采取焊接, 采取结构柱/梁钢筋焊接拉通, 焊缝长≮100,焊接处焊缝应饱满并有足够机械强度, 不得有夹渣、咬肉、裂纹、虚焊、气孔等缺点, 焊接处药皮要敲净。
2.接地引下线利用结构柱内两根对角主筋, 施工时将该主筋黄色漆作好标识, 随结构施工逐层焊接至顶层, 并和屋顶避雷网焊接.引下点按设计.郑州市安全监督站监制1.本表头由交底人填写,交底人和接收交底人各保留一份, 安全员一份；2.当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3.交底提要应依据交底内容把交底关键内容写上。
水电预留预埋施工技术交底
水电预留预埋施工技术交底水电预留预埋施工技术交底在建筑工程中，水电预留预埋施工技术是一项非常重要的环节。
这项技术的好坏直接影响到建筑物的质量和使用寿命，因此，进行水电预留预埋施工技术的交底非常重要。
本文将详细介绍水电预留预埋施工技术的流程和注意事项，为相关从业人员提供参考。
水电预留预埋施工技术是指在建筑工程施工过程中，对电气线路、给排水管道等进行预先留置和埋设。
这项技术的目的是为了保证建筑物的质量和使用安全，同时也为后续的装修和维护工作提供便利。
在进行水电预留预埋施工前，需要进行技术交底工作。
技术交底是指将相关的技术信息和方法传递给施工人员进行了解和掌握，以确保施工质量和安全。
在水电预留预埋施工技术交底中，需要重点强调以下内容：1.熟悉施工图纸：施工人员需要认真阅读施工图纸，了解水电预留预埋的具体要求和位置。
2.规范操作：施工过程中需要遵循相关的规范和标准，确保施工质量符合要求。
3.注意安全：施工过程中需要注意安全，遵守安全操作规程，防止发生意外事故。
4.保证质量：施工人员需要保证施工质量，严格按照施工图纸和规范进行操作。
水电预留预埋施工主要包括以下步骤：1.预留洞口的定位：根据施工图纸确定预留洞口的尺寸和位置。
2.预留洞口的开凿：在混凝土结构上按照预留洞口的尺寸进行开凿。
3.管道敷设：将电气线路、给排水管道等进行预先敷设。
4.钢筋焊接：对预留洞口进行钢筋焊接，以确保其牢固性。
5.验收：在完成水电预留预埋施工后，需要进行验收，确保施工质量符合要求。
在水电预留预埋施工过程中，需要注意以下事项：1.预留洞口的尺寸和位置要准确，以免影响后续的施工和维修。
2.管道敷设时要保证其顺畅性和牢固性，避免在施工过程中出现漏水、漏电等安全问题。
3.钢筋焊接时要保证焊接质量和焊接点的牢固性，确保预留洞口的稳定性和承载能力。
4.在施工过程中要注意保护好已完成的施工部分，避免造成损坏。
为了确保水电预留预埋施工的质量和安全，需要进行质量控制和安全措施。
水电预埋预留安全技术交底大全
水电预埋预留施工安全技术交底20.使用人字梯时，人字梯与地面的夹角应在60〜70度，梯子中间安全绳必须挂牢，梯子不得垫高或有缺档，严禁站在梯子最上端的两档进行作业，应有专人扶梯子防止梯子倒塌；使用单梯时也要有专人看护、扶梯防止意外事故发生。
21.施工时注意成品保护不得随意更改、破坏，如需更改时必须经领导同意。
22.每日下班前要进行确认检查，机电是否拉闸、断电、用火是否熄灭，是否留下隐患，施工垃圾自产自清，完活料尽场地清，所有工作确认无误后方可离开施工场地焊工特别注意事项：1、电焊工操作人员必须受过专门的培训。
塾悉电焊机的结构、作用、工作原理及维护规则。
并经安全部门考试合格者方可上岗。
2、为了防止触电事故的发生。
按规定穿戴防护工作服、电焊手套和绝缘鞋外还应保持干燥和清洁。
个人防护用品还有电焊帽、护目镜等应正确使用。
3、焊接工作开始前，应首先检查焊机和工具是否完好和安全可靠，焊钳焊接电缆的绝缘是否有损坏的地方。
焊机外壳接地和焊机的各焊线点接触是否良好。
不允许末进行安全检查就开始操作。
4、在狭小空间、容器和管道工作时，为了防止触电必须穿绝缘鞋，鞋下垫有橡胶板或其他绝缘衬垫，最好两人轮换工作以便互相照看，否则需有一名监护人员随时注意操作人员的安全情况，一遇到有危险情况就立即切换电源进行抢救。
5、身体出汗使衣服潮湿时切勿靠在带电的钢板或工件上，以防止触电。
6、工作地点潮湿时，地面应铺有橡胶板或其他绝缘材料。
7、更换焊条时，一定要戴皮手套，不要赤手操作。
8、在带电情况下，为了安全焊钳不得夹在腋下去搬运被焊工件或将焊接电缆挂在脖子上。
9、推拉闸刀开关时，脸部应侧对电闸，以防止短路造成的电弧烧伤眼睛。
10、在敲药皮时，应冷却后戴好护目镜进行清除，以防电渣崩进眼睛。
11、工作前，应开具动火证，并有一名防火监护人员，配备灭火器。
12、下列操作必须在切断电源后才能进行：（1）改变焊机接头时。
（2）更换焊件需要改接二次回路时。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工技术交底：
水电预留预埋工程施工技术交底
审核：蒋海平
编制：刘汶璋时间：2014-12-20
四汇建设集团有限公司
水电预埋预留工程施工技术交底
交底内容：
一、电线导管预埋
1、基本要求
1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。
该分项工程按照土建进度同步进行。
1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。
1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。
1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。
2、线管预埋
2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。
暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。
2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。
2.3阻燃PVC管敷设
（1)采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。
PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。
（2)直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。
（3)暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。
线管超过下列长度时加过线盒；
电管弯曲允许最大长度
（5）PVC管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。
（6）PVC管连接方法：将管子清理干净，在管子接头表面均匀刷一层PVC胶水后，立即将刷好胶水的管头插入接头内，不要扭转，保持约15s不动，即可以贴牢。
二、预留孔洞
1、在土建工种施工过程中，水电安装应与土建配合进行管道、竖井、管道井等入户、穿墙、穿楼板的孔洞预留，保证预留孔洞的质量进而保证结构验收，确保今后安装施工顺利进行。
2、预留前，要认真熟悉施工图纸，理清系统的原理和技术要求，对照安装和土建结构图，确定预留孔洞的尺寸位置。
根据预留孔洞的大小和形状制作相应的预留木框或钢套管，指定专人在土建工种钢筋绑扎完成后关模前按照图纸要求的尺寸
位置进行预留.
3、由水电技术员复核位置和尺寸，确认无误后，方可通知土建工种关模。
4、在土建工种关模及浇注混凝土时，必须要有专人监护，以防预留孔洞移位或损坏等。
5、预埋上下层预留孔洞时，中心线应垂直，预留的木框拆模后留在墙体内，钢制管待混凝土稍凝固时需细心拔出钢管，把握好拔管时间，保证预留孔洞的光滑和成型。
6、拆模后，组织操作员和施工员复核预留孔洞的尺寸，并作好记录，对不合格的孔洞，需提出处理的方法和意见，待批准后实施。
7、下面是各类孔洞的具体预留方法：
7.1一般孔洞预留
结构施工过程中，确定专人跟踪配合，待土建施工到预留孔洞部位时，立即按水电留孔图中给定的穿管坐标和标高，在模板上做出标记。
在土建扎钢筋时，将事先做好的模具中心对准标记进行模具的固定安装，并考虑方便拆除临时模具。
当遇有较大的孔洞、模具与多根钢筋相碰时，与土建技术人员协商，采取相应措施后再进行安装固定。
7.2卫生间孔洞预留
卫生间内各种水管孔洞预留是工程重点，对于卫生间洁具的排水预留洞，必须根据本工程确定使用的卫生洁具的安装尺寸、墙体的厚度及坐标轴线，确定预留洞的位置后预埋。
如因一些原因导致在卫生间排水套管在预留时，洁具的型号无法确定，我方将参照标准图集及设计要求进行排水孔洞的预留。
孔洞的尺寸可适当放大一号，为防止在洁具型号确定后，洁具安装要求与孔洞的预留存在偏差时，尽量减少楼板开洞的面积，如必须重新开洞，则必须使用开孔机机械钻洞，严禁乱剔乱凿的现象出现。
7.3套管预留孔洞施工方法
根据管道管径尺寸，制作比管径大两号的钢套管（U-PVC管），钢套管（U-PVC 管）的长度通常为楼板厚度＋300mm。
在土建楼板模板铺设完毕，底筋绑扎完毕后，
根据规范要求及现场结构钢筋绑扎成形的位置尺寸，确定套管位置，将钢套管（U-PVC管）放在预留的位置，用铁丝将钢套管（U-PVC管）绑扎好，用铁钉将铁丝钉在模板上，将钢套管（U-PVC管）紧紧的固定在模板上，钢套管（U-PVC管）的底部与模板之间不留缝隙紧贴牢靠。
预埋好后，钢套管（U-PVC管）内还应放入填料将套管填充满，防止混凝土浇注时进入套管内。
待混凝土强度达到可以上人时，便于将套管拔出，将套管清理干净，分类存放以备后用。
三、套管制作与安装
1、为了防止热胀冷缩破坏影响结构，热水及采暖管道穿楼板及墙体时均应做钢套管，套管管径比管道管径大两号。
套管顶部高出地面50mm（穿楼板时），套管底部与楼板面平齐，套管内不得有接头。
2、穿越屋顶楼板、地下室板墙、以及水池壁时，必须制作防水套管。
防水套管的做法结合图纸要求并参照图集。
3、套管应预先按照要求制作，在土建工种钢筋绑扎完成后合模前按照图纸要求的尺寸进行预留安装，保证固定牢靠，封堵严密，位置准确。
4、常见预埋套管分类：
套管安装位置套管安装样图符号说明固定方式
穿建筑物隔墙套管1-钢管；2-钢套管；
3-密封填料；4-隔
墙；5-成品装饰板
（明装管道适用）
套管配合墙体
施工或使用机
械开洞后用水
泥砂浆固定
穿人防剪力
墙套管
柔性防水套管
1-钢管；2-法兰套
管；3-密封圈；4-
法兰压盖；5-螺柱；
6-螺母；7-法兰；8-
密封膏嵌缝；9-建筑
外墙；10-内侧；
11-柔性填缝材料
剪力墙处套管
需与结构钢筋
绑扎固定，一
次浇注在墙体
内
穿无防水要求楼
板1-钢管；2-钢套管；
3-密封填料；4-楼板套管中部架设钢筋于楼板上，套管下部水泥砂浆吊模固定。
穿有防水要求楼板（如卫生间，厨房等）1-钢管；2-钢套管；
3-翼环；4-挡圈；
5-石棉水泥；6-油麻
套管中部架设
钢筋于楼板
上，套管下部
水泥砂浆吊模
固定。
穿地上或建筑外
墙等防水墙体顶
板
刚性防水套管（钢管）1-钢管；2-钢套管；
3-翼环；4-挡圈；5-
石棉水泥；6-油麻
剪力墙处套管
需与结构钢筋
绑扎固定，一
次浇注在墙体
内。
刚性防水套管
1-铸铁管；2-钢套
管；3-翼环；4-石棉
水泥；5-油麻
剪力墙处套管
需与结构钢筋
绑扎固定，一
次浇注在墙体
内。
四、防雷接地工程
1、接地体（线）的连接应采用焊接，采用结构柱/梁钢筋焊接拉通，焊缝长≮100,焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。
2、接地引下线利用结构柱内两根对角主筋，施工时将该主筋黄色漆作好标记，随结构施工逐层焊接至顶层，并与屋顶避雷网焊接. 引下点按设计.
3、每层水平连线利用结构梁周环焊接, 与引下钢筋焊通. 接地体为结构基础.
4、接地装置的顶面埋设深度不应小于0.6m.圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m.接地装置的焊接应采用搭接焊焊接长度应符合下列规定：
4.1扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；
4.2圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；
4.3圆钢与扁钢搭接为圆钢直接的6倍，双面施焊；
4.4扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；
4.5除埋设在混泥土中的焊接接头外，有防腐措施。
5、防雷引下线利用结构柱内或剪力墙内2根∅≥16或4根∅≥10的主钢筋，自下而上通长焊接。
五、注意事项
1、严格按设计及规范要求施工。
2、墙/柱內预留预埋在关模前施工好，并验收合格。
3、楼板内预留管在板底筋绑好后施工布置。
施工时注意对钢筋的保护，不得损坏钢筋的绑扎质量。
4、应配合土建施工，不得影响其它工程的正常施工进度。
5、每作完一段或一个工序要求自检，自检合格后报项技术负责人检查，做好隐蔽记录。
技术负责人检査合格后报监理验收，验收合格后方可进行下道工序施工。
