电阻器基础知识
高三物理电阻知识点讲解
高三物理电阻知识点讲解电阻是物理学中一个重要的概念，它是导体阻碍电流通过的程度。
在高三物理的学习中，电阻是一个必不可少的知识点。
本文将对高三物理电阻的相关知识进行讲解，帮助同学们更好地理解和应用电阻的概念。
一、电阻的基本概念在电路中，通常会遇到不同的导体，这些导体表现出不同的阻碍电流通过的特性。
电阻就是用来衡量导体阻碍电流通过程度的物理量。
它的单位是欧姆（Ω），用大写字母“R”表示。
二、电阻的计算方法电阻的大小可以通过以下公式计算：R = V/I其中，R表示电阻，V表示电压，I表示电流。
这个公式表明，电阻等于电压与电流的比值。
三、欧姆定律欧姆定律是描述电阻、电流和电压之间关系的基本规律。
根据欧姆定律，电阻R的大小与电流I和电压V之间的关系可以用下面的公式表示：R = V/I这条定律表明，当电压不变时，电流与电阻成反比；当电流不变时，电阻与电压成正比。
四、电阻的分类电阻可以根据材料、形状和使用方式等不同的因素进行分类。
常见的电阻类型有：1. 固定电阻：具有固定电阻值的电阻器，常用于电路中的稳定电阻。
2. 可变电阻：可以根据需要调节电阻值的电阻器，常用于各种调节电路中。
3. 光敏电阻：根据光照强度的变化而改变电阻值的电阻器，常用于光控电路中。
4. 热敏电阻：根据温度的变化而改变电阻值的电阻器，常用于温度检测和控制电路中。
五、串联电阻和并联电阻在电路中，多个电阻可以串联或并联连接。
串联电阻是指将多个电阻依次连接在一起，电流依次通过每个电阻；并联电阻是指将多个电阻分开连接，电流分别通过每个电阻。
在串联电路中，总电阻（RT）等于各个电阻之和：RT = R1 + R2 + R3 + ...在并联电路中，总电阻（RT）可以通过以下公式计算：1/RT = 1/R1 + 1/R2 + 1/R3 + ...六、电阻与功率电阻器在工作过程中会产生热量，因此需要考虑电阻器的功率。
功率（P）和电流（I）、电阻（R）、电压（V）之间的关系可以用以下公式表示：P = VI = I^2R = V^2/R其中，P表示功率，单位是瓦特（W）。
电阻基础知识
电阻基础知识一、电阻的定义概念: 电阻是用来反映导体对电流起阻碍作用大小的物理量. 它最基本的作用是阻碍电流的流动。
在电子技术应用中把具有电阻性能的实体称为电阻器.导体内电阻的大小与长度L 成正比，与其横截面积S 成反比，用公式表示为 : S LR ρ=电阻是一个线性元件。
说它是线性元件，是因为通过实验发现，在一定条件下，流经一个电阻的电流与电阻两端的电压成正比——即它是符合欧姆定律：I=U/R欧姆定律:在导体两端的电压U 与通过导体的电流之比, 称为导体的电阻值R=U/I.物理特征:电阻的主要物理特征是变电能为热能，可以说它是一个耗能元件，电流经过它就产生内能 。
电阻的单位：电阻都有一定的阻值，它的单位是欧姆,用Ω表示,为了便于计算通常也采用千欧( K Ω),兆欧(M Ω)，吉欧（G Ω）、太欧（ T Ω）为单位。
它们之间的换算关系是：1k Ω= 103 Ω 1M Ω= 106Ω1GΩ=109 Ω 1T Ω =1012 Ω 八、电阻的种类电阻器从结构上可分为：固定电阻器（R ）：一经制成阻值不再改变。
可变电阻器(RH)：在一定范围可调，使用时固定在某一值上。
电位器(RP)：在一定范围内连续可调。
按材料分有：碳膜电阻:阻值范围宽,阻值稳定,受频率等影响小,价格便宜,所以应用最广。
水泥电阻:耐负载,耐高温,抗氧化, 水泥电阻器采用电阻丝绕制，一般功率大，外形尺寸也较大。
金属膜电阻:精度高,稳定性好,温度系数小,耐高温线绕电阻等按用途分：通用电阻器：这类电阻器又称为普通电阻器，功率一般在0.01-10w之间，电阻器的阻值为1Ω-10MΩ，工作电压一般在1KV以下．可供一般电子设备使用。
精密电阻器：这类电阻器的精度一般可达0.1％-2％，箔式电阻器的精度较高，可达0.005％。
电阻器的阻值为1Ω-1MΩ。
精密电阻器主要用于精密测量仪器及计算机设备。
高阻电阻器：这类电阻器的阻值较高，一般在1x107-1x1013Ω之间，但它的额定功率很小，只限用于弱电流的检测仪器中。
电阻器基础知识
电阻器基础知识导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。
一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。
如R表示电阻，W表示电位器。
第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。
1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻a1}二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。
2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。
允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。
线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压：由阻值和额定功率换算出的电压。
电子元件基础知识
电子元件基础知识一、电阻器（R）简称电阻，是指具有一定技术性能的在电路中专起电阻作用的元件，可用来调节电路中的电流和电压，或者作为电路中的负载。
1、电阻的参数：a、阻值：指电阻的数值大小。
0Ω—几百MΩb、耗散功率：指电阻长期工作时所能承受（消耗）的最大功率。
2、电阻的材料：电阻常用的材料有碳膜、金属膜、金属氧化膜、线绕、水泥（陶瓷）线绕半导体等材料。
3、电阻的类型：①固定电阻：指电阻值固定不变的电阻②微调电阻：指电阻值可以微调的电阻③可调电阻：俗称电位器，指电阻值连续可调的电阻④热敏电阻：指电阻值随着温度变化而变化的电阻a、正温度系数热敏电阻：指电阻值随温度升高而增大的电阻（PTC）b、负温度系数热敏电阻：指电阻值随温度升高而减小的电阻⑤压敏电阻：指电阻值随着电压的变化而变化的电阻。
⑥湿敏电阻：指电阻值随着温度变化而变化的电阻⑦光敏电阻：指电阻值随着温度变化而变化的电阻⑧电阻的功率表示法：一般大功率（3W以上）电阻均在电阻外壳上标明其功率值，如：3W、5W、7W、10W、20W、30W等，而小功率（3W以下）则部分标明功率，（如：3W、2W、1W、等），不标明功率的则多为功率1W以下的小功率电阻，对于实际使用中，可用功率大的电阻代替功率小的电阻，反之则不能代替，若没有知道电阻功率大小时，在实际应用中可用电阻体积相同或稍大的来代替。
5、电阻的阻值表示方法：①直接标明电阻的数值和单位，如：1.5Ω、160Ω、1Ω等。
②直接标明电阻的数值而把单位“Ω”省去，如：100即100Ω、1即1Ω、22M即22MΩ。
③用几X几表示几点几Ω，如：4Ω7、9Ω1即为9.1Ω、8M2即8.2MΩ等。
有些用几R几代表几点几Ω,如:1R5即1.5Ω、3R9即3.9Ω等。
④电阻值后面有其它英文字母（如：J、K、M等）或罗马数字（Ⅰ、Ⅱ、Ⅲ）或正负百分之几（如：±5%，±10%，±20%）的则表示该电阻的误差等级。
电子元器件基础知识--电阻识别
2. 电阻器识别
• 湿敏电阻
阻值随湿度的变化而变化
➢ 硅湿敏电阻
➢ 陶瓷湿敏电阻
➢ 氯化锂湿敏电阻
2. 电阻器识别
• 光敏电阻 阻值从随所光使线用的的强导弱体而材变料化上来分类：
➢ 单晶光敏电阻
➢多晶光敏电阻
根据光敏电阻的光谱特性来分类：
➢ 红外线光敏电阻 ➢ 紫外线光敏电阻
➢可见光光敏电阻
2. 电阻器识别
1. 电阻器的基础知识
➢ 电阻的大小与物体材料性质有关。 ✓ 电阻率：物体的电阻系数，用ρ表示。
✓ 物体长度：用L表示。 ✓ 物体横截面积：用S表示。
1. 电阻器的基础知识
➢ 电阻器共有6个主要参数： ✓ 标称阻值：电阻体表面上标志的电阻值。 ✓ 允许误差：实际与标称所允许的最大偏差范围。 ✓ 额度功率：连续工作所允许承受的最大功率 。 ✓ 温度系数：电阻热稳定性随温度变化的物理量。 ✓ 电压系数：电压每改变1V时电阻值相对变化量。 ✓ 最大电压：电阻不发生过热或击穿时最大电压。
热稳定性好
噪音小
2. 电阻器识别
➢ 金属氧化膜电阻：将锡和锑的金属盐溶液进行高温喷雾沉积在陶瓷骨架上制 成的。
具有抗氧化、耐酸、 抗高温等优点
膜层均匀、结合牢固
2. 电阻器识别
➢ 合成碳膜电阻：将碳黑、填料与有机粘合剂调配成悬浮液，喷涂在绝缘骨架 上并加热聚合而成。
生产设备、工艺 简单且造价较低 高压高阻
✓ 五色环标示
第2位有效数(灰:8)
电阻
倍乘(金:10-1)
第1位有效数(棕:1)
允许误差(棕:±1%) 第3位有效数(黑:0)
02
电阻器识别
2. 电阻器识别
➢ 按电阻的结构进行划分： ✓ 可变电阻：阻值可在一定范围内调整。
电阻 基础知识与应用大全
压敏电阻 一种阻值随压力变化而变化的电阻，又 称为压电电阻器。利用电阻应变效应，可制 成各种力矩计，半导体话筒，压力传感器等。 热敏电阻器 一种对温度极为敏感的电阻器，其阻值 随温度的变化而显著变化，主要用在消磁电 路、加热器、电路保护、温度控制与补偿。
热敏电阻
光敏电阻
气敏电阻
压敏电阻
电阻值的读取
直滑式电位器
双联（列）电位器
合成膜电位器
线绕电位器
各式各样的电位器
敏感电阻器
压敏电阻器、热敏电阻器、光敏电阻器、 气敏电阻器、湿敏电阻器等。 光敏电阻 电导率随着光量力的变化而变化的电子 元件，当某种物质受到光照时，载流子的 浓度增加从而增加了电导率，这就是光电 导效应。 气敏电阻 利用某些半导体吸收某种气体后发生氧 化还原反应制成，主要成分是金属氧化物。
4、优先选用通用型电阻器。 我们所见到的大部分家用 电器和其他电子设备的电路中所采用的电阻器，绝大部 分都 属于通用型电阻器，少量的电阻器是精密和高精密 电阻器以及特殊电阻器。 通用型电阻器不仅种类多，而 且规格较齐全，阻值范围很宽；再加上每种规格通用电 阻器的 生产数量都较大，成本较低，价格也就便宜。因 此，只要通用型电阻器能够满足电路工作的 要求，就应 优先选用通用型电阻器。如果通用型电阻器不能满足电 路工作要求，就要考虑精密型电阻器和其他特殊电阻器。 5、正确选用电阻器的功率。 在实际应用中，选用功率 型电阻器的额定功率都要高于电路实际要求功率的 1 倍 或 2 倍才行，否则就很难保障电路正常安全工作。 另外， 如果是正常做的维修、正常电路的安装，所选用电阻器 的功率。
多圈精密电位器：该电位器旋转的圈次较多，每圈的阻值变化小主要 用于精密仪器中。材料:玻璃釉膜 性能:微调 阻值调节方式:旋转式 阻值变化方式:直线式 标称阻值:50-2M 额定功率:0.5（W） 允许偏 差:±10（%）
电阻详细基础知识
电阻详细基础知识电阻是电路中常见的一个元件，它用于控制电流的大小。
在电阻详细基础知识中，我们将介绍电阻的基本概念、电阻的分类、电阻的特性、电阻的计算方法以及电阻的应用等内容。
一、电阻的基本概念电阻是指电流通过时会产生电压降的物理现象，它是电路中的一种元件。
电阻的单位是欧姆（Ω），用符号R表示。
电阻的大小与电路中的电流和电压有关，根据欧姆定律可以得出电阻的计算公式：R = U/I，其中R表示电阻，U表示电压，I表示电流。
二、电阻的分类根据电阻的材料和结构，电阻可分为固定电阻和可变电阻两种类型。
1. 固定电阻：固定电阻的电阻值是固定的，不可调节。
常见的固定电阻有炭膜电阻、金属膜电阻、金属氧化物电阻等。
这些电阻根据其耐功率、耐压等特性可以应用于不同的电路中。
2. 可变电阻：可变电阻的电阻值可以通过调节电阻器来改变。
常见的可变电阻有可变电阻器、电位器等。
可变电阻常用于需要调节电路中的电流或电压的场合，如音量调节、亮度调节等。
三、电阻的特性电阻具有一些特性，包括阻值、功率、温度系数等。
1. 阻值：阻值是电阻的基本特性，它表示电阻对电流的阻碍程度。
阻值越大，电阻对电流的阻碍越大；阻值越小，电阻对电流的阻碍越小。
2. 功率：电阻的功率指的是电阻能够承受的最大功率。
功率与电阻的阻值和电流有关，可以通过P = U^2/R 或 P = I^2R计算得出。
3. 温度系数：电阻的阻值随着温度的变化而变化，这个变化速率称为温度系数。
不同材料的电阻温度系数不同，常见的电阻温度系数有正温度系数和负温度系数。
四、电阻的计算方法计算电阻的方法主要有串联计算和并联计算。
1. 串联计算：当电路中的电阻依次连接在一起时，它们的电阻值相加即可得到总电阻。
例如，当两个电阻R1和R2串联时，总电阻Rt = R1 + R2。
2. 并联计算：当电路中的电阻平行连接时，它们的倒数之和的倒数等于总电阻的倒数。
例如，当两个电阻R1和R2并联时，总电阻Rt = 1/(1/R1 + 1/R2)。
电阻的基础知识
电阻的基础知识目录一、电阻的基本概念 (2)1.1 电阻的定义 (3)1.2 电阻的单位 (3)1.3 电阻的物理特性 (4)二、电阻的分类 (5)2.1 固定电阻与可变电阻 (6)2.2 线性电阻与非线性电阻 (7)2.3 热敏电阻与敏感电阻 (8)三、电阻的表示方法 (8)3.1 负载电阻与电源内阻 (9)3.2 电阻的串联与并联 (11)3.3 电阻的星形连接与三角形连接 (12)四、电阻的计算 (13)4.1 常见电阻值的计算 (14)4.2 使用万用表测量电阻 (14)4.3 电阻的精度与误差分析 (16)五、电阻在电路中的作用 (17)5.1 分压与分流作用 (18)5.2 限制电流与保护电路元件 (18)5.3 调节电路参数与信号处理 (20)六、特殊电阻介绍 (21)6.1 碳膜电阻 (22)6.2 金属膜电阻 (23)6.3 环氧树脂电阻 (25)6.4 氧化锌电阻 (26)七、电阻的发展趋势与挑战 (27)7.1 新型电阻材料的研究进展 (29)7.2 电阻的微型化与集成化 (30)7.3 环境友好型电阻的研发与应用 (31)八、相关标准与规范 (33)8.1 国家标准与行业标准 (34)8.2 国际标准化组织与规范 (35)8.3 行业认可的技术规范与认证 (36)一、电阻的基本概念电阻是指材料对电流流动的阻碍作用，它是由材料本身的物理属性决定的，与电流的大小、电压的高低以及电路的元件数等因素无关。
电阻的物理量是欧姆（），在国际单位制中，欧姆的定义为：当一伏特电压作用于一欧姆电阻上时，通过该电阻的电流为一安培。
电阻的物理基础可以追溯到材料中的电荷流动，即电子在金属导体中的自由度。
电子由于热运动而处于较高的自由状态，当施加电场时，电子会在电场力的作用下发生定向移动，从而产生电流。
在移动过程中，电子会不断与原子振动（热）和其他电子发生碰撞，这些碰撞会阻碍电荷的流动。
电阻实际上是通过反映这种阻碍过程的。
压敏电阻器基础知识
压敏电阻器基础知识目录一、压敏电阻器概述 (2)二、压敏电阻器的基本原理与特性 (2)1. 压敏电阻器的基本原理 (4)2. 压敏电阻器的特性参数 (5)三、压敏电阻器的种类与应用领域 (6)1. 常用压敏电阻器种类 (8)2. 压敏电阻器的应用领域 (8)四、压敏电阻器的技术参数与性能指标 (10)1. 额定电压与最大连续工作电压 (11)2. 击穿电压与放电电流 (12)五、压敏电阻器的选择与使用注意事项 (12)1. 选择原则与方法 (14)2. 使用注意事项 (16)六、压敏电阻器的检测与故障诊断方法 (17)1. 外观检查与性能检测 (18)2. 故障诊断方法 (19)七、压敏电阻器的安装与维护管理 (20)1. 安装要求与注意事项 (21)2. 维护保养与更换流程 (23)八、压敏电阻器的市场前景与发展趋势 (24)1. 市场需求分析 (25)2. 技术发展动态及趋势预测 (27)九、相关安全规定与标准规范介绍 (28)1. 国家相关安全规定和标准规范概述 (29)2. 压敏电阻器行业相关标准介绍 (30)一、压敏电阻器概述压敏电阻器是一种特殊的电子元器件，其电阻值会随着所施加电压的变化而变化。
这种电阻器具有非线性特性，对于电路中的过电压情况，压敏电阻器能够迅速响应并起到保护电路的作用。
压敏电阻器广泛应用于各种电子设备中，如通信、计算机、家用电器等领域。
它们的主要功能是保护电路免受电压波动、瞬态过电压等不利因素的影响。
压敏电阻器的存在使得电子设备在面临电压变化时能够更加稳定可靠地运行。
由于其结构简单、性能稳定、响应速度快等特点，压敏电阻器在电子电路中发挥着不可或缺的作用。
随着电子技术的不断发展，压敏电阻器的应用前景也越来越广阔。
从基础知识入手，了解压敏电阻器的原理、特性及应用，对于从事电子相关领域的工作者来说至关重要。
我们将详细介绍压敏电阻器的基础知识。
二、压敏电阻器的基本原理与特性压敏电阻器是一种对电压敏感的电阻器，其核心部分由半导体材料制成。
电阻基础知识讲解大全
电阻基础知识讲解大全电阻是电路中常见的基本元件之一，它在电子技术领域中起着至关重要的作用。
本文将全面解析电阻的基础知识，包括电阻的定义、分类、特性等方面内容。
一、电阻的定义与基本概念电阻是指电流通过某一导体时，由于导体的物理性质所产生的电阻力。
它是表征导体阻碍电流流动程度的物理量，通常用符号R表示，单位是欧姆（Ω）。
二、电阻的分类1. 固定电阻固定电阻是指其电阻值在一定条件下保持不变的电阻器件。
常见的固定电阻有炭膜电阻、金属膜电阻、金属氧化物膜电阻等。
它们都具有稳定的电阻值、精度高、温度系数小等特性。
2. 可变电阻可变电阻是指其电阻值可以通过外部手段进行调节的电阻器件。
它提供了对电路中电阻值的调整和变化的能力，常见的可变电阻有电位器和可变电阻器。
可变电阻在电子电路设计中常用于精确调节电路参数或电路信号的幅度。
三、电阻的特性1. 电阻值电阻值是指一个电阻器件所具有的电阻大小，一般用欧姆（Ω）表示。
电阻值的大小决定了电流通过电阻时受到的阻碍程度，越大则对电流的阻碍越大。
2. 电阻的色环编码为了方便读取电阻器件的电阻值，常常使用色环编码来表示。
色环编码是指在电阻器体表面采用不同颜色的环来表示不同的数字，通过组合不同的颜色和位置，可以得到电阻器件的准确电阻值。
3. 电阻的功率电阻的功率是指电阻器件所能承受的最大功率。
它与电阻的尺寸、材料以及工作条件有关。
一般来说，功率越大的电阻器件可以承受更高的电流和更高的功率。
4. 电阻的温度系数电阻值通常会随着温度的变化而发生变化，这是由于导体材料的热膨胀系数和电阻率的温度系数不同导致的。
电阻的温度系数可以用来衡量电阻随温度变化的程度，常见的温度系数有正温度系数和负温度系数。
四、电阻的应用领域电阻作为电路中的基本元件，广泛应用于各个领域。
以下是电阻的主要应用领域：1. 电子设备和电路中的信号调节与传输。
2. 电源电路和电能调节。
3. 温度传感和测量。
4. 信号滤波和分离。
电阻基础知识
电阻基础知识电阻”导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Q、k Q、MQ表示。
一、电阻的型号命名方法国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。
如R表示电阻，W表示电位器。
第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。
1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分：序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等。
例如：RT11型普通碳膜电阻a1}二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
厂_、、、•'-j4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。
2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。
允许误差与精度等级对应关系如下：±）.5%-0.05、±1%-0.1（或00）、戈％-0.2（或0）、±）%- I级、±10%- n级、±0%-川级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为—55C〜+ 70C的条件下，电阻器长期工作所允许耗散的最大功率。
线绕电阻器额定功率系列为（W）: 1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500非线绕电阻器额定功率系列为（W）: 1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压：由阻值和额定功率换算出的电压。
电阻基础知识教程
电阻基础知识教程嘿，朋友！咱们今天来聊聊电阻这个神奇的小玩意儿。
你知道吗，电阻就像是电路中的“拦路虎”。
电流想要欢快地跑起来，它就得出来挡一挡。
电阻这东西，看起来普普通通，可作用大着呢！咱们先来瞧瞧电阻是啥。
想象一下，电流就像一群调皮的小孩子，在电路里到处乱跑。
电阻呢，就像是学校门口的保安大叔，控制着孩子们进出的速度和数量。
电阻就是用来限制电流大小的元件，让电流乖乖听话，按照我们想要的节奏流动。
电阻的单位是欧姆，这就好比长度的单位是米一样。
欧姆这个单位听起来挺高大上，其实理解起来也不难。
比如说，一个10 欧姆的电阻，就像是给电流设置了一个不算太严格的关卡；要是 100 欧姆的电阻，那关卡可就严多啦！那电阻是怎么工作的呢？这就好比一条水流湍急的小河，我们在中间放上几块大石头，水流是不是就会变慢变缓？电阻也是这个道理，它通过自身的特性，阻碍电流的流动，把电流的能量转化为热能或者其他形式的能量。
再说说电阻的种类，那可真是五花八门。
有固定电阻，就像一个性格固执的家伙，阻值始终不变；还有可变电阻，就像个善变的人，阻值能根据我们的需要随时调整。
还有什么热敏电阻、光敏电阻，它们就更神奇啦！热敏电阻会随着温度的变化改变阻值，就像人会因为天气冷热增减衣服；光敏电阻呢，会根据光线的强弱调整阻值，是不是很有趣？那怎么挑选合适的电阻呢？这可不能马虎。
就像你选鞋子，得合脚才行。
要考虑电路的需求，电流大小、电压高低，一个不小心选错了，电路可能就闹脾气罢工啦！测量电阻也有讲究哦！你得有专门的工具，就像医生要有听诊器一样。
测量的时候要仔细，可不能粗心大意。
总之，电阻虽然小小的，可在电路里那是不可或缺的。
它就像一个默默付出的幕后英雄，保障着电路的正常运行。
学会了电阻的基础知识，咱们在电路的世界里就能更游刃有余啦！你说是不是？。
电子元器件基础知识2
电子元器件基础知识2第一节、电阻器电阻是指电荷在电场力的作用下流过导体时，所受到的阻力。
它用“R”或者“r”表示。
电阻器是电子、电器设备中常用的一种基本元器件，简称电阻。
一、电阻器的种类：电阻器可分为固定电阻器与可变电阻器两大类。
（1）固定电阻器：根据制作的材料不一致，又可分为碳膜电阻、金属膜电阻、线绕电阻、水泥电阻等。
（2）可变电阻器：可分为半可调电阻器与电位器两类。
二、电阻器的作用：电阻器在各类电路中阻碍电流的通过，起到降压、分压、稳固与调节电流的作用，与电容组合还可起滤波的作用。
三、电阻器的符号电阻器在电路中通常有下列表示符号：四、电阻器的特性（1）电阻器与电压、电流的关系。
欧姆定律：R=U/I。
串联电路中总电阻等于各分电阻之与：R总=R1+R2+······并联电路中总电阻的倒数等于各分电阻倒数之与：1/R总=1/R1+1/R2+······五、电阻器的要紧参数（1）电阻器的标称阻值。
1 MΩ=1000 KΩ=1000000Ω符合国家标准的电阻器表面都标有电阻值，称之为标称阻值。
电阻的基本单位为欧姆，用字母“Ω”表示，其它单位还有“KΩ”，“MΩ”等。
（2）电阻器的额定功率。
是指电阻器在规定的气压与温度下，长期在交、直流电路中工作时所同意消耗的最大功率。
（3）电阻器的精度等级。
是指电阻器的实际阻值与标称阻值之间所同意的最大误差。
六、电阻器的示值方法（1）直接标示法。
是指将电阻器的要紧参数与技术性直接印注在电阻器表面。
（2）色环标示法。
要紧是插件电阻在其本体上用不一致颜色的色码环使用规定的方式来表示电阻器的阻值大小与误差范围。
（3）文字符号标识法直接将数字与字母印制在电阻器表面，以表示电阻器的要紧参数与技术性能。
各有关数字与字母都有其有关含义。
附表一、电阻器阻值同意误差与字母参照表附表二、EIA-96 标识方式第三位字母表示：Y=10-2 X=10-1 A=100 B=101 C=102 D=103 E=104 F=105附表三、E24系列规格值附：电阻器示值读法：1、E-96系列示值（单位为欧姆[Ω]）：a)、用数值表示：第一~第三位为有效数字，第四位为10的幂指数,即10的多少次方。
电阻器基础知识及应用电路
电阻器基础知识及应用电路电子电路中，电阻类元器件的使用量最多，学习元器件可以从电阻类元器件开始。
电子电路中，电阻器基本的功能是为电路提供一个电阻值。
1.1普通电阻器基础知识电阻器通常可简称为电阻。
1.1.1电阻类元器件种类1．电阻类元器件种类图1-1是电阻类元器件种类示意图。
图1-1电阻类元器件种类示意图重要提示普通电阻器为最常用的电阻器，精密电阻器的阻值更为精密，熔断电阻器具有过流保护功能，可变电阻器的阻值可在一定范围内改变，电位器其阻值也可改变（与可变电阻器类似），敏感电阻器在受光或磁等影响下阻值也可改变，网络电阻器将一个电阻网络集成于一体。
2．细分普通电阻器普通类电阻器还可以细分如下。
（1）薄膜电阻器。
主要有碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
（2）线绕电阻器。
主要有通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
（3）实心电阻器。
主要有无机合成实心碳质电阻器、有机合成实心碳质电阻器。
1.1.2部分普通电阻器特点综述认识元器件实物是学习元器件的第一步，了解其特点、个性才能用好它们。
1．碳膜电阻器它在目前电子电路中使用量最大，价格最便宜，品质稳定性高，噪声小，应用广泛。
阻值范围：1Ω～10MΩ。
2．合成碳膜电阻器它是将碳黑、石墨、填充料与有机黏合剂配成悬浮液，将其涂敷于绝缘骨架上，再经加热聚合后制成。
合成碳膜电阻器可分为高阻合成碳膜电阻器、高压合成碳膜电阻器和真空兆欧合成碳膜电阻器等多种。
这种电阻器的电阻阻值变化范围宽，价格低廉，但噪声大，频率特性差，电压稳定性低，抗湿性差，主要用来制造高压、高阻电阻器。
3．金属膜电阻器它采用金属膜作为导电层，也属于膜式电阻器。
它是用高真空加热蒸发（或高温分解、化学沉积、烧渗等方法）技术将合金材料蒸镀在骨架上制成。
通过刻槽或改变金属膜的厚度，可以制成不同阻值的金属膜电阻器。
电阻器知识
两瓦以上电阻器
两瓦以下电阻器
对于大功率电阻器可以忽略传导散热，但对于小功 率电阻器传导散热则不容忽略(引线作用明显)。由于传 导散热的数学模式复杂，不易精确计算，因此实际测试 是很重要的方法。 在低气压环境下工作，对流传导的热量将随气压的 降低而降低，散热转为其他方式进行。当大气压力低于 5000帕时，对流散热可忽略不计。 为了延缓电阻器性能参数的退化，提高产品使用可 靠性，建议对电阻器施加的电压、功率，环境温度进行 降额设计。
9 电阻器的可靠性
可靠性指标是电阻器的一个重要指标，是保证整机系统 正常工作的重要因素。
① . 技术性能与可靠性。产品的技术性能与可靠性是两 个不同的概念，技术性能指电阻器的额定功率、阻值精度、 温度特性等基本特性，而可靠性是指产品完成规定功能的能 力。 应当说，产品没有可靠性，其技术指标就无从谈起。
10
6 电阻器的标称阻值系列 当E=6、12、24、48、96、192时，相应的公比r如下表 所列（约数）：
E R 6 1.468 12 1.212 24 1.100 48 1.049 96 1.020 192 1.012
以E=12为例，按公比 r=1.212，从 1 到 10 可计算出12个 数值，加以圆整处理，即可得E12数系的标准值。7
1.78
2.16
2.65
3.29
3.85
4.67
5.64
6.84
8.21
10
E12 标准值
1.2
1.5
1.8 2.2 2.7 3.3
3.9 4.7 5.6
6.9 8.2 10
6 电阻器的标称阻值系列 原电子部标准SJ418-73和SJ619-73用不同的r值经合理 圆整后分别计算出E24、E48、E96和E192等数系，表中的 数值乘以10的n次方即为实际的标称阻值（当阻值≥１Ω时， ｎ取零和正整数。当阻值≤１Ω时，ｎ取负整数）。 标称阻值系列与精度对照表 阻值容许偏差% 对应的标称阻值系列
电阻器的识别与检测PPT课件
任务二
掌握电阻器的基础知识
电阻值单位的文字符号及换算关系
电阻值单位 欧姆 千欧姆 兆欧姆 吉欧姆 太欧姆
文字符号 Ω kΩ MΩ GΩ TΩ
换算关系
1 kΩ = 103 Ω 1 MΩ = 106 Ω 1 GΩ = 109 Ω 1 TΩ = 1012 Ω
第6页
任务二
掌握电阻器的基础知识
电阻器的功率标识
102 标称阻值：1 kΩ
473 标称阻值：47 kΩ
任务三
电阻器的标注方法
第 15 页
电阻器的标称阻值、允许偏差等参数都标注在电阻体上。常用的标 注方法有直标法、文字符号法、数码法和色标法。
色标法 色标法是指用不同颜色的色环来表示电阻器的标称阻值和误差。普 通电阻器用四个色环标注，精密电阻器用五个色环标注。 四环标注法（普通电阻）
电阻器 的作用
电阻器 的电路 符号
第4页
任务二
掌握电阻器的基础知识
第5页
标称阻值
指电阻器上标出的名义阻值。
允许偏差
指实际阻值与标称阻值之间允许的最大偏差范围。有±20% （M），±10%（K），±5%（J），±2%（G），±1%（F）， ±0.5%（D）等几个等级。
额定功率
指电阻器在直流或交流电路中长期连续工作所允许消耗的最 大功率。
比较项目
电路结构及特点
总电阻 电流 电压 功率
串联
R1
R2
首尾相连
R R1 R2 总电阻等于各串联电阻之和
I1 I2 U1 :U2 R1 : R2 P1 : P2 R1 : R2
并联
R1 R2
首首相连，尾尾相连 11 1 R R1 R2
总电阻的倒数等于各并联电阻的倒数之和 I1 : I2 R2 : R1 U1 U2 P1 : P2 R2 : R1
电阻、电容、电感基础知识
用电阻丝在环状骨架上绕制成。
它的特点是阻值范围小，功率较大。
大多数电阻上，都标有电阻的数值，这就是电阻的标称阻值。
电阻的标称阻值，往往和它的实际阻值不完全相符。
有的阻值大一些，有的阻值小一些。
电阻的实际阻值和标称阻值的偏差，除以标称阻值所得的百分数，叫做电阻的误差。
表2是常用电阻允许误差的等级。
表2常用电阻允许误差的等级表3普通固定电阻标称阻值系列不同的电路对电阻的误差有不同的要求。
一般电子电路，采用I级或者II级就可以了。
在电路中，电阻的阻值，一般都标注标称值。
如果不是标称值，可以根据电路要求，选择和它相近的标称电阻。
当电流通过电阻的时候，电阻由于消耗功率而发热。
如果电阻发热的功率大于它能承受的功率，电阻就会烧坏。
电阻长时间工作时允许消耗的最大功率叫做额定功率。
电阻消耗的功率可以由电功率公式：P=IxUP=I2xRP=U2/R图2电阻的功率标识图3电阻的类型标识表5常用电阻的技术特性碳质电阻和一些1/8瓦碳膜电阻的阻值和误差用色环表示。
在电阻上有三道或者四道色环。
靠近电阻端的是第一道色环，其余顺次是二、三、四道色环，如图1所示。
第一道色环表示阻值的最大一位数字，第二道色环表示第二位数字，第三道色环表示阻值未应该有几个零第四道色环表示阻值的误差。
色环颜色所代表的数字或者意义见表1。
表6色环颜色所代表的数字或意义比方有一个碳质电阻，它有四道色环，顺序是红、紫、黄、银。
这个电阻的阻值就是270000欧，误差是±10%。
双比方有一个碳质电阻，它有棕、绿、黑三道色环，它的阻值就是15欧，误差是±20%。

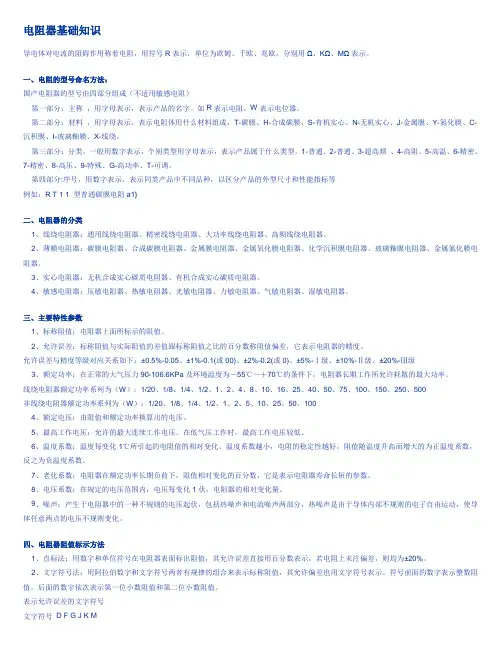

二、电阻器的分类三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。
2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。
允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1（或00〕、±2%-0.2（或0〕、±5%-I 级、±10%-II级、±20%-III级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为一55°C〜+70°C的条件下，电阻器长期工作所允许耗散的最大功率。
九年级物理电阻大全知识点
九年级物理电阻大全知识点在九年级物理学习中，电阻是一个重要的概念。
我们生活中的各种电器、电子设备都离不开电阻。
下面，我将介绍一些九年级物理学习中的电阻知识点，帮助大家更好地理解这一概念。
1. 电阻的定义和单位：电阻是指导体阻碍电流流动的程度。
对于一个给定的导体，电阻越大，导体对电流流动的阻碍越大。
电阻的单位是欧姆（Ω）。
2. 电阻和电流的关系：根据欧姆定律，电流（I）与电压（V）和电阻（R）之间存在以下关系：I = V / R。
也就是说，电流的大小与电压成正比，与电阻成反比。
当电阻增大时，电流减小；当电阻减小时，电流增大。
3. 串联电阻的计算：当电阻器依次连接在电路中，形成串联电路时，总电阻等于各个电阻的相加。
例如，若有电阻R1、R2、R3串联在一起，总电阻（RT）为：RT = R1 + R2 + R3。
4. 并联电阻的计算：当电阻器平行地连接在电路中，形成并联电路时，总电阻的倒数等于各个电阻的倒数之和的倒数。
例如，若有电阻R1、R2、R3并联在一起，总电阻（RT）为：1 / RT = 1 / R1 + 1 / R2 + 1 / R3。
5. 电阻与电功率的关系：电阻与电功率也有一定的关系。
根据功率公式，电功率（P）等于电流的平方乘以电阻：P = I²R。
也就是说，功率与电阻成正比，与电流的平方成正比。
当电阻增大时，电功率减小；当电阻减小时，电功率增大。
6. 电阻的影响因素：电阻的大小与导体的材料、长度和截面积有关。
一般来说，导体材料的电阻越大，长度越长，截面积越小，导体的电阻就越大。
这是因为电阻和导体的物理特性有关。
7. 温度对电阻的影响：在一定范围内，温度对导体的电阻也会产生影响。
一般情况下，随着温度的升高，金属导体的电阻增大；而半导体的电阻随温度升高而减小。
8. 变阻器：变阻器是一种可以调节电阻值的电路元件。
它由固定电阻和可调电阻组成。
通过调节可调电阻的阻值，可以改变电路中的电阻大小，从而控制电路的电流和电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
瓷壳型线绕电阻器 RX27
瓷壳型线绕电阻器 RX23
涂覆型线绕电阻器 RX21
熔断型线绕电阻器 RXF
温度保险丝电阻器 RXW
大功率铝壳线绕电阻器 RXLG
铝壳线绕电阻器 RX24
铝壳线绕电阻器 RX28
大功率铝壳线绕电阻器 大功率被釉线绕电阻器 RXG RX20
一、公司产品介绍
NTC热敏电阻器 MF11/MF12 NTC热敏电阻器 MF71 NTC热敏电阻器 MF52 NTC热敏电阻器 MF58 温度传感器 MF59
片式元件
片式NTC热敏
过热保护 片式PTC热敏 过流保护 片式PTC热敏 铁氧体片式电感
RX21涂覆线绕 RXF熔断线绕 低值跳线
RX27瓷壳线绕 RX27瓷壳均压
RX27-2 功率瓷壳线绕 RX27-4H 功率瓷壳线绕
RX24铝壳线绕 RX28铝壳线绕
RXLG铝壳线绕
MF57汽车水温 MF59型测温
五、电阻的失效模式
失效机理分析
3、氧化：氧化是长期起作用的因素（与吸附不同），氧化过程是由电阻体表面开 始，逐步向内部深入。除了贵金属与合金薄膜电阻外，其他材料的电阻体均会受到空 气中氧的影响。氧化的结果是阻值增大。电阻膜层愈薄，氧化影响就更明显。 防止氧化的根本措施是密封（金属、陶瓷、玻璃等无机材料）。采用有机材料（塑 料、树脂等）涂覆或灌封，不能完全防止保护层透湿或透气，虽能起到延缓氧化或吸 附气体的作用，但也会带来与有机保护层有关的些新的老化因素。 4、机械损伤： 电阻的可靠很大程度上取决于电阻器的机械性能。电阻体、引线帽和引出线等均应具 有足够的机械强度，基体缺陷、引线帽损坏或引线断裂均可导致电阻器失效。
四、不同种类电阻差异
一、 非线绕电阻
非线绕电阻的导电部分为电阻膜层，阻值范围宽，可从几百毫欧到几十兆欧。
四、不同种类电阻差异
1、碳膜固定电阻器(RT系列)
高频特性与阻值稳定性较好，价格低廉，是 民用电子产品中的首选品种。
碳膜电阻器是用碳氢化合物在高温下分解，使碳沉积在机体表面形成碳膜电阻体而制成，炭质 材料在过载和高压下容易起火。普通碳膜电阻表面涂装材料为环氧树脂（土黄色或浅绿色），不耐 高温，不阻燃。阻燃碳膜电阻的绝缘涂层为硅树脂（灰色）。碳膜电阻温度系数很大，电流噪声 大，阻值范围宽，精度一般为5%，成本较低，性能一般，工作温度以及极限电压均较高。
四、不同种类电阻差异
4、玻璃釉固定电阻器(RI系列)
常用于要求可靠性高、耐热性能好，耐高压脉冲 的电路中。
玻璃釉电阻是以金属（如银、钯、铑、钌等）、金属氧化物（氧化钌、氮化钽）等为导电相， 用玻璃釉作粘合剂，并用有机粘合剂混合成浆料，被覆于陶瓷或玻璃机体上，经烘干、高温烧结而 制成电阻膜。玻璃釉电阻的膜层较厚，用于要求可靠性高、耐热性能好，耐高压脉冲的电路中，如 彩色监视器及各种交直流、脉冲电路。表面涂装材料为硅树脂（灰色），耐高温，阻燃，散热性能 好。
四、不同种类电阻差异
2、金属膜固定电阻器(RJ系列)
电性能优于碳膜电阻，价格适中，是目前市场中 最常见的品种。常用于要求较高的电子系统中。
金属膜电阻器是利用蒸发、溅射、化学沉积等方法将金属或合金沉积在机体表面，形成金属 膜。其功率负荷稳定，温度系数小，精度高（精度可达0.1%），适用于精密电子设备，但成本较 高。金属膜电阻的膜层较薄，耐脉冲性能差，不宜用于高压脉冲电路，普通金属膜电阻表面涂装材 料为环氧树脂（蓝色），不耐高温，不阻燃。阻燃金属膜电阻的绝缘涂层为硅树脂（灰色）。
三、电阻表面温升问题
电阻器的表面温升与它所承受的电负荷及几何尺寸有密切关系（当周围环境温度一定条件 下）。 如下图所示，当电阻器承受的电负荷一定时，标称功率越大的电阻器，表面温升较低；标称功 率越小的电阻器，表面温升越高。这是因为标称功率由小变大时，电阻器的尺寸（散热面积）也逐 渐增大。
三、电阻表面温升问题
四、不同种类电阻差异
3、金属氧化膜固定电阻器(RY系列)
常用于功率较大的氯化锑，氯化锌，氯化锡）高温下在绝缘体上水解形成金 属氧化物电阻膜，其特点：由于其本身即是氧化物，所以高温下稳定，耐热冲击，负载能力强。表 面涂装材料为硅树脂（灰色），耐高温，阻燃。金属氧化膜电阻温度系数小，电流噪声小，抗潮湿， 抗氧化，过负荷能力强，长期工作稳定，使用温度范围宽。
RX20被釉线绕
MYGM防爆压敏
RY氧化膜 RI40/80玻璃釉 RF10涂覆熔断 0欧
MY31高压压敏
一、公司产品介绍
碳膜电阻器 RT13~RT17 金属膜、精密金属膜电阻器 金属氧化膜电阻器 RJ13~RJ17、RJ73~77 RY15~RY18 RYG 熔断电阻器 RF10~11 玻璃釉电阻器 RI40
五、电阻的失效模式
电阻器的主要失效模式与失效机理为：
1、开路：主要失效机理为电阻膜烧毁或大面积脱落，基体断裂，引线帽与电阻体脱 落。
2、阻值漂移超规范：电阻膜有缺陷或退化，基体有可动钠离子，保护涂层不良。
3、引线断裂：电阻体焊接工艺缺陷，焊点污染，引线机械应力损伤。
五、电阻的失效模式
失效模式占失效总比例表
气象测温传感器 MF59Z
汽车水温传感器芯片 MF57
普通压敏电阻器 MYG
防雷压敏电阻器 MYL1
防爆压敏电阻器 MYGM
过热保护压敏电阻
高压压敏电阻 MY31
二、普通电阻器的电性能参数
1. 标称阻值：电阻器设计所确定的、通常在电阻器上标出的阻值。 2. 允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻的精度 。 3. 额定功耗：在70℃环境温度下进行70℃耐久性试验，而且阻值变化不超过该试验的允许值时所允许 的最大功耗。 4. 温度系数：两个规定温度之间的阻值相对变化除以产生这个变化的温度之差。温度系数越小，电阻 的稳定性越好。阻值随温度升高而增大的为正温度系数，反之为负温度系数。 5. 额定电压：用标称阻值和额定功耗乘积的平方根计算出来的直流电压或交流电压有效值。 （注：由于电阻器的尺寸和结构上的原因，在高阻时不允许施加额定电压。） 6. 元件极限电压：可以连续施加在电阻器两个引出端上的最大直流电压或交流电压有效值。 （注：当阻值大于或等于临界阻值时，只对电阻器施加元件极限电压。） 7. 临界阻值：额定电压等于元件极限电压时的阻值。 （注：在70℃的环境温度下，允许加在电阻器两个引出端上的最大电压：当阻值小于临界阻值时是 计算出的额定电压，当阻值大于或等于临界阻值时则是元件极限电压，当温度不是70 ℃时，计算 施加的电压应考虑降功耗曲线和元件极限电压。）
各类电阻的降功耗曲 线：
碳膜电阻、金属膜电阻 金属氧化膜电阻、玻璃釉电阻
线绕电阻
三、电阻表面温升问题
不同阻值的金属膜电阻器和金属氧化膜电阻，施加0.7W功率，电阻的表面温升：
温升试验
阻值 10Ω 1KΩ 100KΩ 金属膜2W 氧化膜2W 金属膜3W 氧化膜3W 玻璃釉3W 施加功率 施加电压 施加时间 小型化 小型化 小型化 小型化 小型化 RJ17X-2W RY17-2W RJ18X-3W RY18-3W RI40X-3W 0.7W 0.7W 0.7W 2.65V 26.5V 265V 3分钟 3分钟 3分钟 19℃ 17℃ 25℃ 17℃ 14℃ 27℃ 12℃ 13℃ 19℃ 13℃ 13℃ 20℃ / / 12℃
MF59Z气象测温
RTF阻燃碳膜 RJ金属膜
RJ73-78 精密金属膜 RJ20 阻燃功率金属膜 RJS25-0.6W 专用金属膜 RJ55 高温金属膜
R-MT铝管线绕
MF58玻封型 NTC热敏
RX23瓷壳线绕
RYC瓷壳氧化膜
RXG铝壳线绕
RYC瓷壳氧化膜
MYG型压敏
MYL1防雷压敏
铁氧体片式磁珠
RGC金属板 RF11瓷壳熔断 RXW 温度保险
二、普通电阻器的电性能参数
8. 最高工作电压：允许的最大连续工作电压。在低气压工作时，最高工作电压较低。 9. 绝缘电压：在连续工作的条件下，在电阻器的各个引出端与任何导电安装面之间可以施加的最大 峰值电压。 10. 噪声：产生于电阻中的一种不规则的电压起伏。主要由热噪声、接触噪声和散粒噪声。热噪声 是由导体内部不规则的电子自由运动所形成。电阻的噪声在一般电路中可以不考虑，但是在弱 信号系统中不可忽视。
1、非线绕电阻
失效模式 占失效总比例 49% 开路 22% 阻值漂移 17% 引线断裂 7% 其它 开路 阻值漂移 引线断裂 其它
2、线绕电阻
失效模式 占失效总比例 90% 开路 2% 阻值漂移 7% 引线断裂 1% 其它 开路 阻值漂移 引线断裂 其它
五、电阻的失效模式
失效机理分析
1、电负荷高温老化：任何情况，电负荷均会加速电阻器老化进程，并且电负荷对加 速电阻器老化的作用比升高温度的加速老化后果更显著，原因是电阻体与引线帽接触 部分的温升超过了电阻体的平均温升。通常温度每升高10℃，寿命缩短一半。如果 过负荷使电阻器温升超过额定负荷时温升50℃，则电阻器的寿命仅为正常情况下寿 命的1/32。可通过不到四个月的加速寿命试验，即可考核电阻器在10年期间的工作 稳定性。 2、直流负荷—电解作用：直流负荷作用下，电解作用导致电阻器老化。电解发生在 刻槽电阻器槽内，电阻基体所含的碱金属离子在槽间电场中位移，产生离子电流。湿 气存在时，电解过程更为剧烈。如果电阻膜是碳膜或金属膜，则主要是电解氧化；如 果电阻膜是金属氧化膜，则主要是电解还原。对于高阻薄膜电阻器，电解作用的后果 可使阻值增大，沿槽螺旋的一侧可能出现薄膜破坏现象。在潮热环境下进行直流负荷 试验，可全面考核电阻器基体材料与膜层的抗氧化或抗还原性能，以及保护层的防潮 性能。
四、不同种类电阻差异
