三菱FX3U 与ModbusRTU协议通讯

三菱FX3U利用 FX3U-M485BD通讯模块与 MODBUS 设备通讯

第 1 页共3 页三菱FX3U利用FX3U-M485BD通讯模块与MODBUS 设备通讯在三菱FX3U PLC 中往往遇到要与modbus 设备通讯，可是撰写通讯又非常麻烦，当遇到此情况时请选用FX3U-M485BDModbus 通讯接口模块可以解决此问题。

简介：在Modbus 架构中，一个回路顶多一个Master (主站)，其余为Slaver (副站)，主要连接方式为RS-485 通讯接口。

当选择FX3U-M485BD Modbus 通讯接口当Master 时，选购时要先声明，你要读取的数据要放到那个缓存器，你的通讯格式是如何。

例如：鲍率9600、数据位数8，检查码none，停止位1。

FX3U-M485BD实物图而当选择为Slaver 时，(表示把FX3U PLC 当Modbus 表头，缓存器地址当(modbus地址)只要撰写简单程序即可。

但只可用MODBUS 通讯格式，无法与其它通讯格式混用。

Ｍaster 时：选购时把你的需求说明好即可，不用撰写任何程序。

(程序部分我们帮你写到FX3U-M485BD 卡片中)例如：接2 台变频器需求为设定频率PLC 缓存器D200 控制站号1 变频器频率(MODBUS 地址为2001H)PLC 缓存器D201 控制站号2 变频器频率(MODBUS 地址为2001H)通讯格式为9600、8、NONE、1※只要把线接好，变频器的通讯格式与站号设好即可。

Slaver 时：D7900 = 1 (工作模式1：只能读写D缓存器FUNCTION CODE = 3、4、6、10)D7901_bit15... bit8 = MOD_BUS 站号(0... 255)。

D7901_bit7... bit4 = MOD_BUS baud_rate。

(0 = 115200，1= 57600，2 = 38400，3 = 19200，4 = 9600，.... 9 = 300)D7901_bit3 ... bit0 = MOD_BUS format( 2 = 8n1，5 = 8o1，6 = 8e1，7 = 8n2)Ex：D7901 = 0132H (#1,19200,8n1)D7902 = MOD_BUS 有效启始位置(0...7999)。

三菱FX系列PLC的modbusTCP通讯

三菱FX系列PLC的modbusTCP通讯
BCNet-FX是一款新型的以太网通讯处理器，是为满足日益增多的工厂设备信息化需求（设备网络监控和生产管理）而设计，用于三菱FX1S/1N/2N/3S/3G/3GC/3U/3UC系列PLC的以太网数据采集，BCNet-FX支持工控领域内绝大多数SCADA软件，支持三菱以太网协议和ModbusTCP两种通讯方式。

一、ModbusTCP通讯说明
BCNet-FX模块内部集成ModbusTCP通讯服务器，因此ModbusTCP客户机，如支持ModbusTCP 的组态软件、OPC服务器、PLC以及实现ModbusTCP客户机的高级语言开发的软件等，可以直接访问三菱FX系列PLC的内部数据区，Modbus协议地址在BCNet内部已经被默认映射到FX系列PLC的地址区，实现的功能号包括：FC1、FC2、FC3、FC5、FC6和FC16。

二、上位机通讯配置（以西门子组态软件WINCC为例）
1.打开Wincc软件，新建一个项目，右击“变量管理”，选择“添加新的驱动连接”，在弹出的对话框中选择“Modbus TCPIP.chn”，点击“确定”。

2.右击“Modbus TCPIP/IP 单元#1”选择“新驱动程序的连接”，新建一个名称，点击“属性”，弹出属性的对话框，在“CPU类型”选择“984”，在“服务器”中填入BCNet-FX的IP地址,点击确定。

3.右击“变量名称”，新建变量，这里我们新建一个D0变量，对应地址的设定请点击“选择”，弹出对话框，“区域”中选择“4x保持寄存器”，“4x”中填入“402001”，注意：根据ModbusTCP 地址对应关系D0的地址为42001，由于wincc中的地址位数为6位，所以42001对应到wincc中为402001。

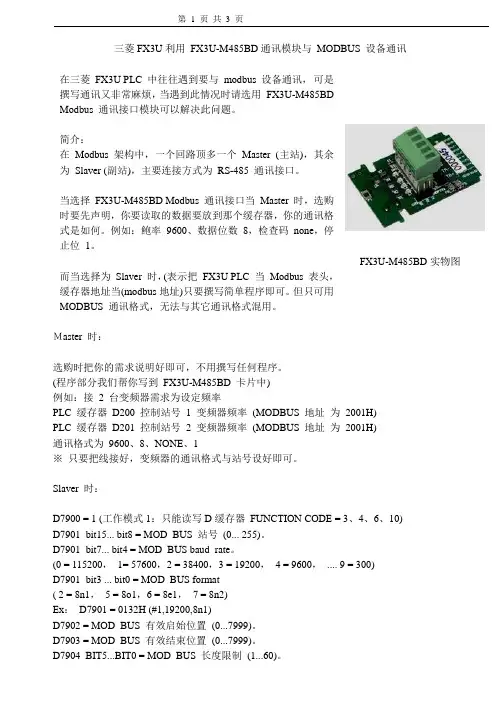

三菱FX3U利用 FX3U-M485BD通讯模块与 MODBUS 设备通讯

第 1 页共3 页三菱FX3U利用FX3U-M485BD通讯模块与MODBUS 设备通讯在三菱FX3U PLC 中往往遇到要与modbus 设备通讯，可是撰写通讯又非常麻烦，当遇到此情况时请选用FX3U-M485BDModbus 通讯接口模块可以解决此问题。

简介：在Modbus 架构中，一个回路顶多一个Master (主站)，其余为Slaver (副站)，主要连接方式为RS-485 通讯接口。

当选择FX3U-M485BD Modbus 通讯接口当Master 时，选购时要先声明，你要读取的数据要放到那个缓存器，你的通讯格式是如何。

例如：鲍率9600、数据位数8，检查码none，停止位1。

FX3U-M485BD实物图而当选择为Slaver 时，(表示把FX3U PLC 当Modbus 表头，缓存器地址当(modbus地址)只要撰写简单程序即可。

但只可用MODBUS 通讯格式，无法与其它通讯格式混用。

Ｍaster 时：选购时把你的需求说明好即可，不用撰写任何程序。

(程序部分我们帮你写到FX3U-M485BD 卡片中)例如：接2 台变频器需求为设定频率PLC 缓存器D200 控制站号1 变频器频率(MODBUS 地址为2001H)PLC 缓存器D201 控制站号2 变频器频率(MODBUS 地址为2001H)通讯格式为9600、8、NONE、1※只要把线接好，变频器的通讯格式与站号设好即可。

Slaver 时：D7900 = 1 (工作模式1：只能读写D缓存器FUNCTION CODE = 3、4、6、10)D7901_bit15... bit8 = MOD_BUS 站号(0... 255)。

D7901_bit7... bit4 = MOD_BUS baud_rate。

(0 = 115200，1= 57600，2 = 38400，3 = 19200，4 = 9600，.... 9 = 300)D7901_bit3 ... bit0 = MOD_BUS format( 2 = 8n1，5 = 8o1，6 = 8e1，7 = 8n2)Ex：D7901 = 0132H (#1,19200,8n1)D7902 = MOD_BUS 有效启始位置(0...7999)。

第四集：三菱FX3U与FX5U之间的MODBUS通讯

第四集：三菱FX3U与FX5U之间的MODBUS通讯本期带来的是FX3U和FX5U之间的通讯，由FX3U做主站通过485BD板，用RS2指令来跟FX5U进行MODBUS RTU通讯。

这里我们需要用到轮询，不管如何，485通讯必须用轮询来交互数据。

因为它是半双工通信，不能同时收发数据，同一时间内要么发，要么收。

否则通信就会报错。

另外，通信需要时间，因为主站发过去报文后，需要等待一定时间接收来自从站的数据，然后主站才能发送下一条报文。

这也为轮询创造了转移条件。

好了，接下来我们讲解下如何做：首先第一步就是各自设置好通讯参数：先设置FX5U，因为它做从站，好设置，因此就先设置它：然后设置FX3U的。

由于我们使用的是RS2指令，且是485BD板，因此我们需要通过通道1的D8400来设置通讯格式，如下所示：特别提醒：通讯格式的设定一定要参照“用户手册通讯篇”来，因为RS和MODBUS通信，这两者的通信格式虽有大同，但也有小异。

它们三者不大相同，这个要注意，否则是无法通信的。

RS2指令必须是16位模式，因此M8161必须保持OFF状态然后就是写程序了，我这里的程序交互流程是这样的：FX3U去控制FX5U中M0的状态，然后使FX5U中的D0进行累加。

同时，FX3U 来实时获取FX5U中的D0的值，并且实时写入到FX5U的D100中。

程序如下：FX5U中的程序这是大概的框架，具体写法需要根据实际情况和设备来写。

程序要点：1.首先要准备数据，也就是需要将功能码写入到D寄存器中。

2.进行CRC校验。

3.准备好RS2指令，这里可以一直让它导通，或者也可以单独导通。

4.接着就是进行发送请求（如本例中通道1的M8402）5.最后，FX3U接收完数据后，数据接收完成标志位M8403（通道1）会置ON。

然后接着它置ON，就需要及时将读回来的数据进行转存。

同时，将M8403复位，准备下一次的接收。

6.另外，在本例中，我特意将FX5U的D0值设置成了浮点数。

三菱FX系列PLC MODUBS通信

MODBUS ASCII通信协议是采用ASCII码进行通信. 数据校验采用的是LRC校验. 基本数据格式为: 地址功能码数据数量数据1 ... 数据n LRC高字节 LRC低字节回车换行
©COPYRIGHT 2012 三菱电机自动化（中国）有限公司
直接支持Modbus ASCII 的三菱FA设备
不难发现，在以上不同Modbus协议中，都涉及到2个重要概念：功能码、Modbus地址。那什么是功能码？什么又是Modbus地址呢？
©COPYRIGHT 2012 三菱电机自动化（中国）有限公司
MODBUS功能码
功能码就是表达不同Modbus功能的代码。
由于协议所定，MODBUS根据功能不同的数值也有着固定的含义：
©COPYRIGHT 2012 三菱电机自动化（中国）有限公司
FX 系列 PLC Modbus通讯模块的使用
©COPYRIGHT 2012 三菱电机自动化（中国）有限公司
一. 简介
FX系列PLC可以作为主站或从站挂入到 Modbus网络中，支持RTU或ASCII的通信格式。无论何种选择，所使用的模块为同一种（FX3U-
+
A/F500系列变频器
FR-A5NM
©COPYRIGHT 2012 三菱电机自动化（中国）有限公司
Modbus对应一览表
产品
Q PLC
Modbus Modbus Modbus Modbus
RTU
ASCII
TCP
Plus
○
○
○
×
FX PLC ○
○
×
×
GOT
○
×
△
×
INV
○
××△SV来自×××

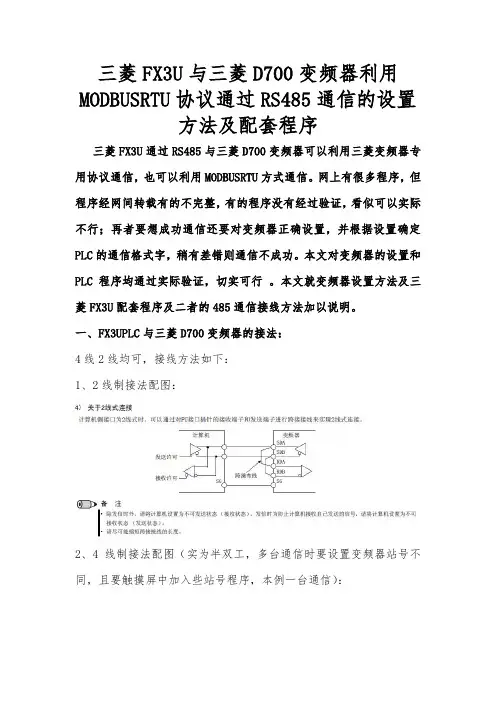

三菱FX3U与三菱D700变频器利用MODBUS协议通过RS485通信的设置方法及配套程序

三菱FX3U与三菱D700变频器利用MODBUSRTU协议通过RS485通信的设置方法及配套程序三菱FX3U通过RS485与三菱D700变频器可以利用三菱变频器专用协议通信，也可以利用MODBUSRTU方式通信。

网上有很多程序，但程序经网间转载有的不完整，有的程序没有经过验证，看似可以实际不行；再者要想成功通信还要对变频器正确设置，并根据设置确定PLC的通信格式字，稍有差错则通信不成功。

本文对变频器的设置和PLC程序均通过实际验证，切实可行。

本文就变频器设置方法及三菱FX3U配套程序及二者的485通信接线方法加以说明。

一、FX3UPLC与三菱D700变频器的接法：4线2线均可，接线方法如下：1、2线制接法配图：2、4线制接法配图（实为半双工，多台通信时要设置变频器站号不同，且要触摸屏中加入些站号程序，本例一台通信）：二、三菱FX3U与三菱D700变频器利用MODBUSRTU协议通信控制电动机正转、反转、停止、写入频率、读取变频器输出频率、电流、电压变频器的设置方法：1、Pr117=1，一号从站2、Pr118=192，波特率192003、Pr119=0,8位数据，停止位1位4、Pr120=2，偶校验5、Pr121=9999，通信错误无报警6、Pr122=9999，通信效验终止7、Pr123=9999，由通信数据确立8、Pr124=0，无CR无LF9、Pr549=1，MODBUSRTU协议10、Pr551=9999，参数单元自动识别11、Pr338=0，通信运行指令权通信12、Pr339=0，通信速率指令权通信13、Pr340=10，网络运行模式，可通过操作面板切换网络运行与PU运行14、Pr79=0。

15、PLC中通信格式字D8120设置为：H0C96.16、PLC中M8161=1：8位数据模式。

三、FX3U PLC通信格式字、数据模式设置与变频器参数设置配套，该程序按通信格式字D8120设置为：H0C96. 数据模式设置为M8161=1，即8位数据模式。
