第四章电气控制线路设计基础
电气主接线及设计
1)系统中的大型发电厂或变电所其供电容量大，范围广地位重要 作用强，应采用可靠性高的主接线形式，反之，应采用可靠性低 的主接线形式。
2)发电厂和变电所接入电力系统方式 接入系统方式指其与电力 系统连接方式
三、电气主接线的设计程序
1. 对原始资料分析 （1）工程情况
发电厂类型、设计容量、 单机容量及台数、最大负 荷利用小时数、可能的运 行方式
（2）电力系统情况
电力系统近远期规划、发电厂 或变电站在电力系统中的位置 和作用、本期工程与电力系统 的连接方式及各级电压中性点 接地方式等
（3）负荷情况
负荷的性质、地理位置、输电电压 等级、出线回路数、输送容量
定性分析和衡量主接线可靠性的基本标准： 1）断路器检修时，能否不影响供电. 2）断路器、线路或母线故障及母线隔离开关检修时，停运的出线
回路数和停电时间的长短，以及能否保证对一类用户供电。 3）发电厂或变电所全部停电的可能性。 4）大型机组突然停运时，对电力系统稳定性的影响与后果。 2.灵活性 1）操作的方便性。 2）调度方便性。主接线能适应系统或本厂所的各种运行方式 3）扩建方便性。具有初期—终期—扩建的灵活方便性。 3.经济性 1）投资省 设备少且廉价（接线简单且选用轻型断路器）。 2）占地面积少 一次设计，分期投资,尽快发展经济效益。 3）电能损耗少 合理选择变压器的容量和台数，避免两次变压。 正确处理可靠性和经济性的矛盾 一般在满足可靠性的前提条件下，
电气主接线是发电厂或变电站电气部分的主体，直接影响运行 的可靠性、对配电装置布置、继电保护配置、自动装置及控制方 式的拟定都有决定性的关系。对电气主接线的基本要求是：可靠 性、灵活性和经济性灵活性。
电气主接线及设计-2
五. 变压器母线组接线
1.接线形式 2.正常运行时，两组母线和断路器均投 入。 3.变压器故障时，连接于对应母线上的 断路器跳开，但不影响其他回路供电。 4.特点：
调度灵活，电源和负荷可自由调配， 安全可靠，有利于扩建； 一组母线故障或检修时，只减少输 送功率，不会停电。 可靠性较双母线带旁路高，但主变 压器故障即相当于母线故障。
•发电机-三绕组变压器（或自耦变压器）单元接线
1.在发电机出口处需装 设断路器； 2.断路器两侧均应装设 隔离开关； 3.大容量机组一般不宜 采用。
3)发电机—变压器—线路组成单元接线
a) 这种接线方式下，在电厂不设升压配电装置，把电能直接送 到附近的枢纽变电站或开关站，使电厂的布置更为紧凑，节省 占地面积; b) 由于不设高压配电装置，所以不存在火电厂的烟尘及冷却水 塔的水汽对配电装置的污染问题。
（2）发电机定子绕组本身故障时，若变压器高压侧断路器 失灵拒跳，则只能通过失灵保护出口启动母差保护或发 远方跳闸信号使线路对侧断路器跳闸；若因通道原因远 方跳闸信号失效，则只能由对侧后备保护来切除故障， 这样故障切除时间大大延长，会造成发电机、主变压器 严重损坏。
（3）发电机故障跳闸时，将失去厂用工作电源，而这种情 况下备用电源的快速切换极有可能不成功，因而机组面 临厂用电中断的威胁。
四. 一台半断路器接线及三分之四台断路器接线
运行时，两组母线和同一串的3
个断路器都投入工作，称为完
W2
整串运行，形成多环路状供电，
QF1
具有很高的可靠性。
一串中任何一台断路器退出或
检修时，这种运行方式称为不
QF2
完整串运行，此时仍不影响任
ቤተ መጻሕፍቲ ባይዱ
何一个元件的运行。
电气专业基础课程设计
电气专业 基础课程设计一、课程目标知识目标：1. 掌握电气基础元件的工作原理和电气符号，能正确识别和应用各类电气元件。
2. 理解并掌握基本电路分析方法，能够分析简单电路的特性。
3. 了解电气安全知识，能够识别并防范电气安全隐患。
技能目标：1. 能够运用所学知识，设计简单的电气控制电路，并进行模拟实验。
2. 学会使用相关软件绘制电气原理图，具备初步的电气图纸阅读与绘制能力。
3. 掌握基本的电路调试方法，能够对简单电气系统进行故障排查。
情感态度价值观目标：1. 培养学生热爱电气工程专业，增强对电气技术的学习兴趣。
2. 培养学生的团队协作意识和创新精神，使其在设计和实践过程中敢于尝试，勇于突破。
3. 增强学生的安全意识，使其在学习和工作中始终重视电气安全。
本课程针对电气专业学生，结合学科特点，注重理论知识与实践技能的结合。
课程设计遵循由浅入深的原则，充分考虑学生的认知水平，使学生在掌握基础知识的同时，能够提高实际操作能力。
通过课程学习，培养学生具备一定的电气工程素养，为后续专业课程学习打下坚实基础。
二、教学内容1. 电气元件及其符号：介绍电阻、电容、电感、开关、继电器等基础元件的工作原理和电气符号，分析各类元件在电路中的作用。
教材章节：第一章第一节2. 基本电路分析方法：讲解欧姆定律、基尔霍夫定律等基本电路分析方法，并通过实例分析简单电路的特性。
教材章节：第二章3. 电气安全知识：介绍电气安全常识、电气事故类型及预防措施，分析电气设备的安全隐患。
教材章节：第三章4. 电气控制电路设计：学习电气控制电路的基本原理，运用所学知识设计简单的电气控制电路，并进行模拟实验。
教材章节：第四章5. 电气图纸绘制：教授如何使用相关软件绘制电气原理图，培养学生的电气图纸阅读与绘制能力。
教材章节：第五章6. 电路调试与故障排查：讲解基本的电路调试方法，让学生学会对简单电气系统进行故障排查。
教材章节：第六章教学内容按照由易到难、理论与实践相结合的原则进行安排，使学生逐步掌握电气基础知识和实践技能。
建筑设计电气规范GB条文说明
建筑设计电气规范GB条文说明
该文档旨在提供关于建筑设计电气规范GB条文的详细说明。
以下是该规范的主要内容概述：
第一章: 总则
该章节包括了建筑设计电气规范GB条文的适用范围和目的，以及基本的定义和术语解释。
第二章: 设计原则
该章节介绍了建筑设计电气规范GB条文的设计原则，包括电气系统的安全、可靠、经济和合理使用等方面的要求。
第三章: 电力供应
该章节详细说明了建筑设计电气规范GB条文中关于电力供应的要求，涵盖了市电供电、备用电源系统、电力负荷计算等内容。
第四章: 电气线路
该章节介绍了建筑设计电气规范GB条文中关于电气线路的要求，包括线路布置、线路容量、敷设方式等内容。
第五章: 电气设备
该章节详细说明了建筑设计电气规范GB条文中关于电气设备
的规定，包括电气设备的选型、安装、维护和检测要求。
第六章: 接地与防雷
该章节介绍了建筑设计电气规范GB条文中关于接地与防雷的
要求，包括接地系统设计、防雷措施、接地电阻测试等内容。
第七章: 照明与插座
该章节详细说明了建筑设计电气规范GB条文中关于照明与插
座的规定，包括照明设计、插座布置、照明控制等内容。
第八章: 电气安全
该章节介绍了建筑设计电气规范GB条文中关于电气安全的要求，涵盖了电气设备维护、使用人员的安全培训、安全标识等内容。
第九章: 监督检验
该章节详细说明了建筑设计电气规范GB条文中关于监督检验
的要求，包括监督单位的职责、检验内容、检验记录等内容。
以上是《建筑设计电气规范GB条文说明完整版》的概要内容。
详细的条文内容请参考原始文件。
电气控制系统设计
对于不要求调速、对启动性能亦无过高要求的生产机械， 应优先考虑使用一般鼠笼式异步电动机(如YL型、JS型、Y 系列等)。 若要求启动转矩较大，则可选用高启动转矩的鼠 笼式异步电动机(如JS2—1x x型，JQ2承JQO2系列等)
对于要求经常启、制动，且负载转矩较大、又有一定调速 要求的生产机械，应考虑选用线绕式异步电动机（如YR、 YZR，JZR型等）；对于周期性波动负载的生产机械，为了 削平尖阵负载，一般都采用电动机带飞轮工作，这种清况下 也应选用线绕式异步电动机。
2.在满足控制要求前提下，设计方案力求简单、经济、合 理，不要盲目追求自动化和高指标。
8/20/2019
返回第一张 上一张幻灯片 下一张幻灯片
第四章
3.正确、合理地选用电器元件，确保控制系统安全可靠 地工作。
4.为适应生产的发展和工艺的改进，在选择控制设备时， 设备能力留有适当裕量。
8/20/2019
8/20/2019
返回第一张 上一张幻灯片 下一张幻灯片
第四章
对只需要几种速度，而不要求无级调速的生产机械， 为了简化变速机构，可选用多速异步电动机(如YD 系 列小型多适异步电动机)。
对要求恒速稳定运行的生产机械，且需要补偿电网 功率因数，应优先考虑选用同步电动机(如TD型等)。
对需要大的启动转矩，又要求恒功率调运的生产机 械，常选用直流串励或复励电动机。
第四章
第四章 电气控制系统设计
第一节 电气控制设计的原则、内容和程序 第二节 电力拖动方案的确定和电动机的选择 第三节 电气原理图设计的步骤与方法 第四节 常用控制电器的选择 第五节 电气控制工艺设计
8/20/2019
返回第一张 上一张幻灯片 下一张幻灯片
第四章

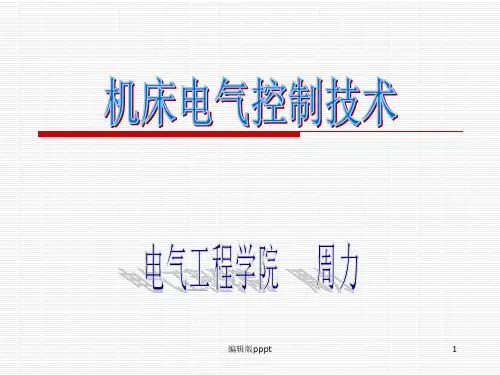

机床电气控制技术ppt课件
